FLVI13D47 G - Lave-vaisselle FAR - Notice d'utilisation et mode d'emploi gratuit

Marque	FAR
Modèle	FLVI13D47 G
Type de produit	Lave-vaisselle pose libre ou intégrable
Capacité	13 couverts
Dimensions (H x L x P)	82 cm x 60 cm x 55 cm
Alimentation électrique	220-240 V, 50 Hz, fusible 10/13/16 A
Pression d'eau	Min 0,04 MPa - Max 1 MPa
Programmes de lavage	Intensif, Universel, ÉCO, 90 min, Rapide
Consommation programme ÉCO	0,836 kWh, 11,0 L, 210 min
Options	Séchage supplémentaire, Demi-charge, Départ différé (3/6/9 h), Ouverture automatique
Adoucisseur d'eau	Réglable selon dureté de l'eau (H1 à H6)
Niveau sonore	Non spécifié
Entretien et nettoyage	Filtres et bras d'aspersion amovibles et lavables
Sécurité	Mise à la terre obligatoire, protection contre les fuites, arrêt automatique en veille
Pièces détachées	Disponibles pendant 10 ans après l'arrêt de la production
Garantie légale	2 ans
Poids	Non spécifié

FOIRE AUX QUESTIONS - FLVI13D47 G FAR

Comment installer correctement le lave-vaisselle ?

L'installation doit être réalisée par un professionnel qualifié. Veillez à ce que l'appareil soit de niveau (inclinaison max 2°) et que les tuyaux d'arrivée et d'évacuation soient correctement raccordés sans pliures. Utilisez des tuyaux neufs fournis avec l'appareil.

Quels programmes sont disponibles et pour quel type de vaisselle ?

Les programmes sont : Intensif (vaisselle très sale, casseroles), Universel (normal), ÉCO (standard, le plus économique), 90 min (normal rapide) et Rapide (léger, sans séchage). Consultez le tableau des cycles pour plus de détails.

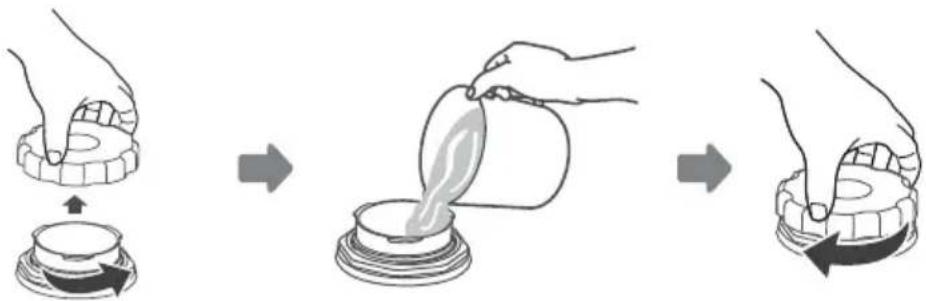

Comment remplir le distributeur de sel régénérant ?

Retirez le panier inférieur, dévissez le bouchon du réservoir de sel, ajoutez 1,5 kg de sel spécial lave-vaisselle, puis remplissez d'eau jusqu'à débordement. Revissez et lancez un programme court immédiatement pour éviter la corrosion.

Quand et comment ajouter du liquide de rinçage ?

Le voyant '※' s'allume quand le niveau est bas. Retirez le bouchon du réservoir (côté bouchon), versez le liquide de rinçage sans déborder, puis refermez. Réglez le dosage (1-6) selon les traces : augmentez si taches, réduisez si traces blanchâtres.

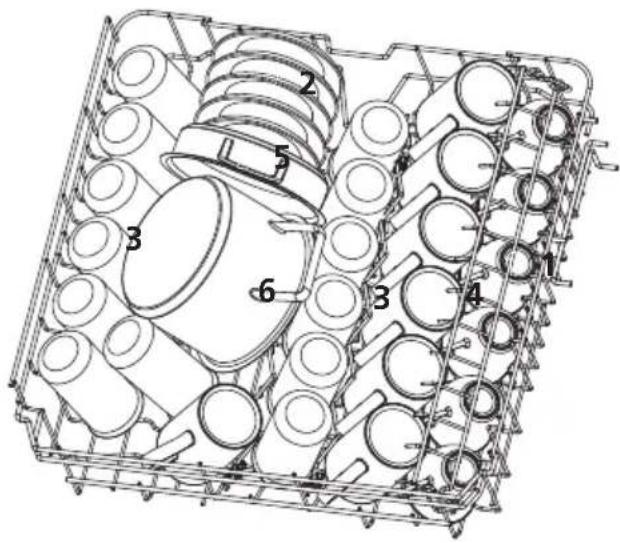

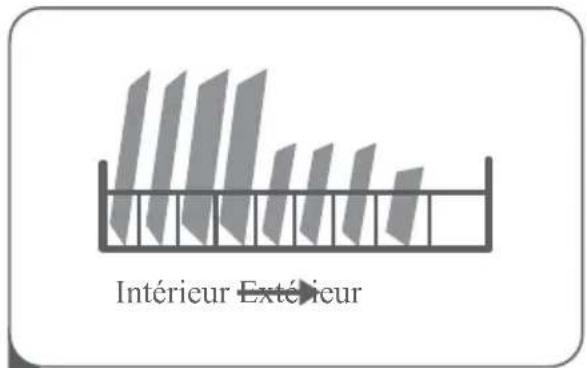

Comment charger les paniers pour un lavage optimal ?

Placez les objets creux (tasses, casseroles) inclinés vers le bas. Panier supérieur : verres, tasses, petits bols. Panier inférieur : assiettes, casseroles, plats. Panier à couverts : couteaux pointes vers le bas, couverts longs à l'horizontale. Ne surchargez pas.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est branché, que le fusible ou le disjoncteur n'a pas sauté, que la porte est bien fermée et que l'arrivée d'eau est ouverte. Si le problème persiste, consultez le guide de dépannage ou contactez le SAV.

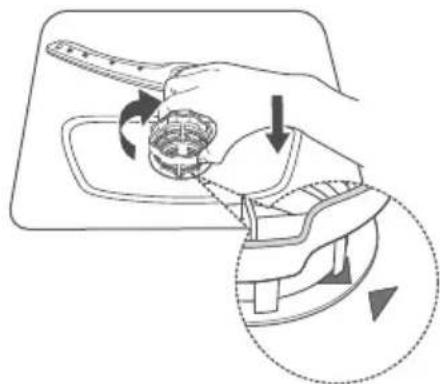

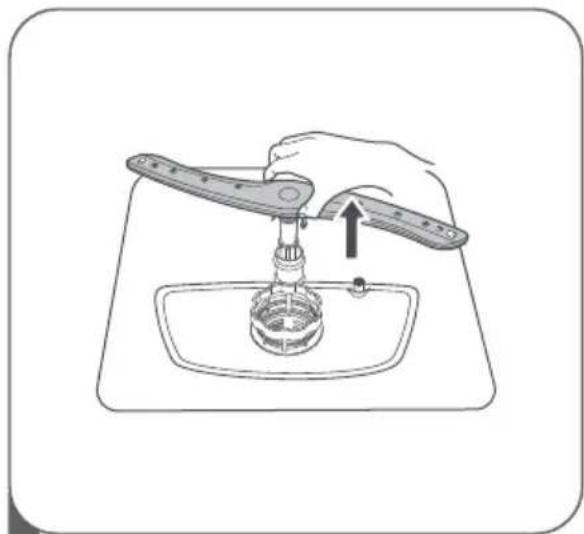

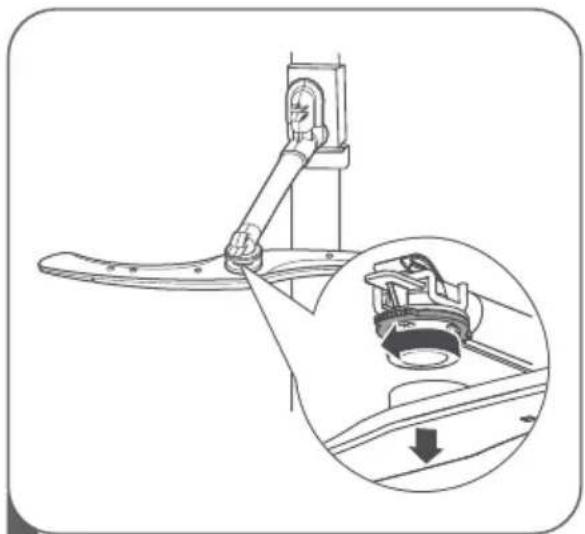

Comment nettoyer les filtres et les bras d'aspersion ?

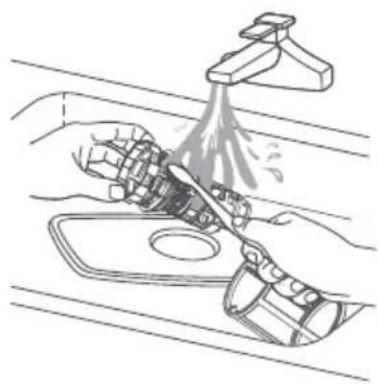

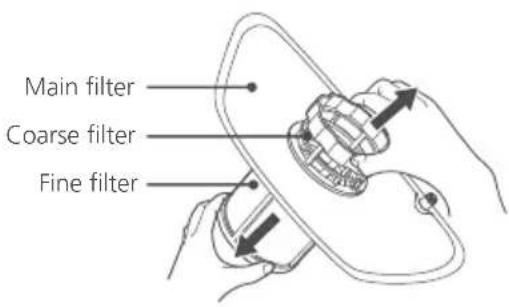

Les filtres doivent être nettoyés régulièrement : dévissez le filtre grossier, retirez le microfiltre, lavez à l'eau courante. Les bras d'aspersion se démontent en tournant et se nettoient avec une brosse douce. Ne jamais faire fonctionner l'appareil sans filtres.

Pourquoi ma vaisselle n'est-elle pas sèche en fin de cycle ?

Causes possibles : programme sans séchage (ex: Rapide), vaisselle en plastique, mauvais chargement, ou niveau de liquide de rinçage insuffisant. Utilisez l'option 'Séchage supplémentaire' et attendez 15 min avant de décharger.

Quels sont les codes d'erreur affichés et que signifient-ils ?

Les codes sont indiqués par des clignotements des voyants : Rapide clignote = arrivée d'eau trop longue (vérifiez robinet, tuyau, pression). 90 min + Rapide = température non atteinte (résistance). ÉCO = débordement (fuite). Consultez le chapitre 'Codes d'erreur' pour plus de détails.

Comment entretenir le lave-vaisselle pendant une longue absence ?

Lancez un cycle à vide, débranchez l'appareil, fermez le robinet d'eau, et laissez la porte entrouverte pour éviter les moisissures. Protégez du gel en vidant les tuyaux si nécessaire.

MODE D'EMPLOI FLVI13D47 G FAR

Pour la méthode détaillée de chaque opération, lisez les instructions correspondantes dans le manuel d'utilisation.

Allumer l'appareil	Presser le bouton Marche/Arrêt pour allumer l'appareil. Ouvrir la porte.

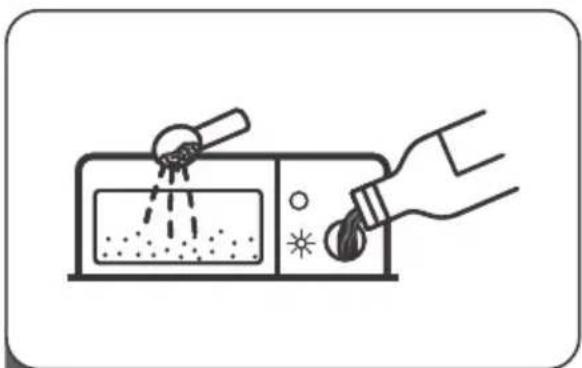

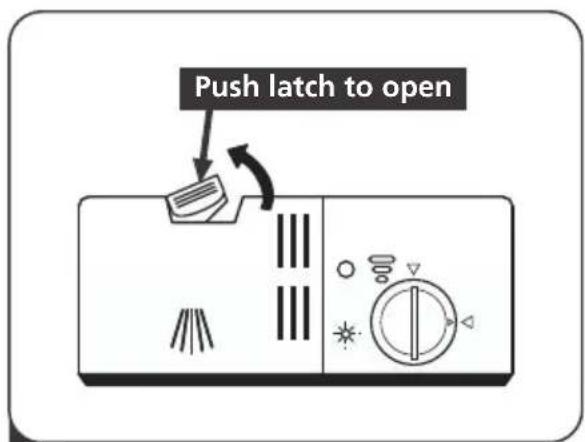

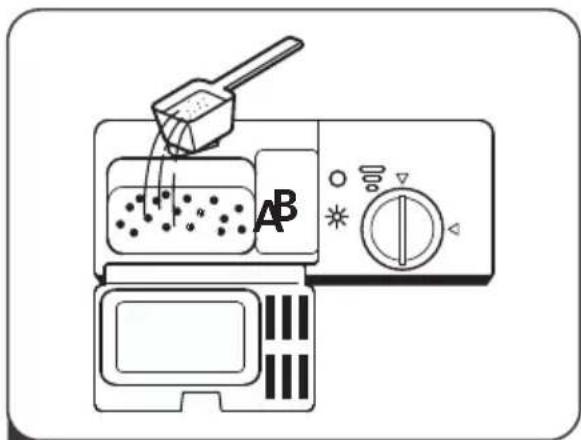

Remplir le distributeur de détergent	Compartiment A:pour chaque cycle de lavage.Compartiment B:Pour les programmes avec un prélavage uniquement.(Lisez le manuel)

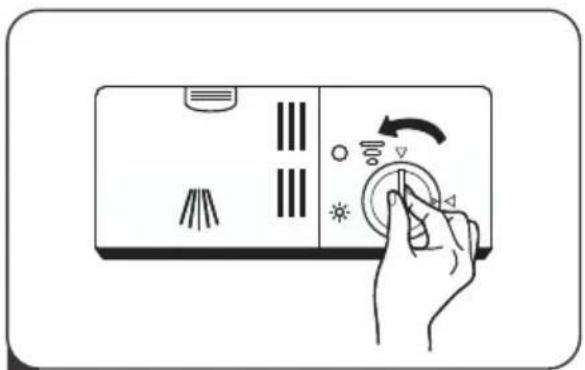

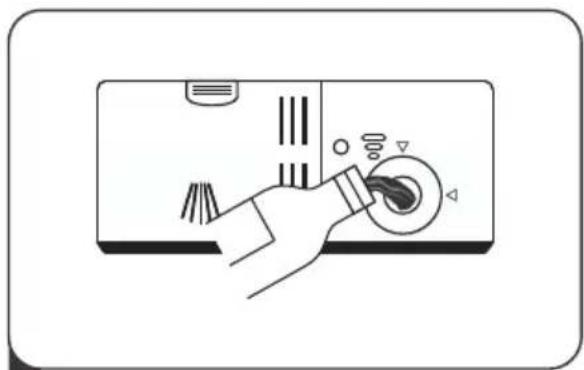

Vérifier le niveau du liquide de rinçage	Indicateur mécanique C.Indicateur électrique sur le panneau de commande (si fourni).
Vérifier le niveau de sel	(Pour les modèles avec le système d'adoucissant d'eau seulement)Indicateur électrique sur le panneau de commande. (Si fourni).S'il n'y a pas d'indicateur d'alarme du sel sur le panneau de commande (pour certains modèles), vous pouvez estimer quand remplir le sel dans l'adoucisseur selon le nombre des cycles que le lave-vaisselle a déjà fait.

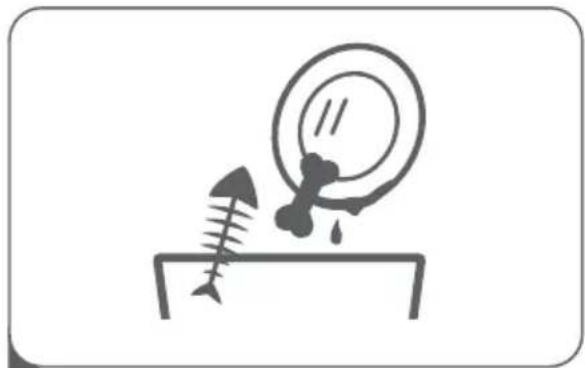

Charger les paniers	Grattez tous les résidus alimentaires. Retirez tous les débris d'aliments brûlés dans les poêlons et charger les paniers. Référez-vous aux instructions de chargement des paniers.

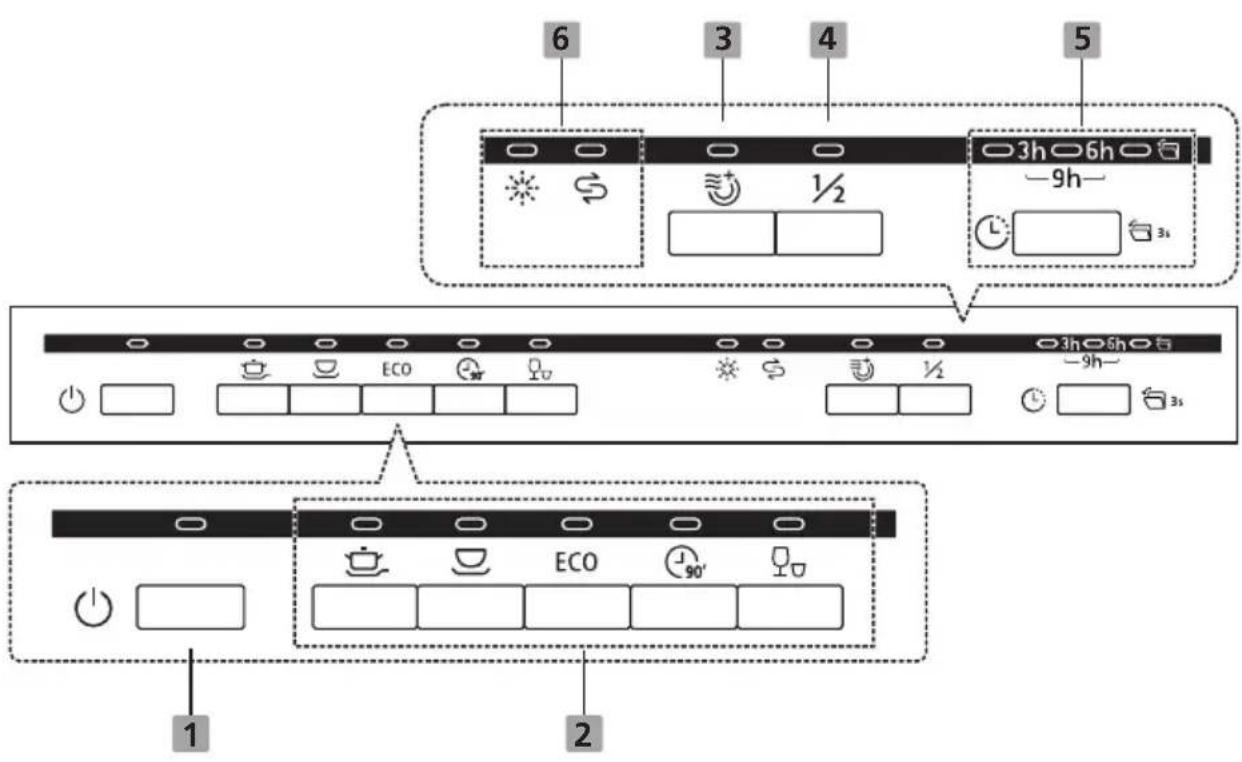

Sélectionner un programme	Tournez la poignée pour sélectionner le programme désiré.(Voir la section intitulée “Instructions de fonctionnement”
Mise en marche du lave-vaisselle	Fermez la porte, ouvrir le robinet d'eau. Presser le bouton Départ/Reset. La machine commencera à fonctionner après 10 secondes.
[Z632]

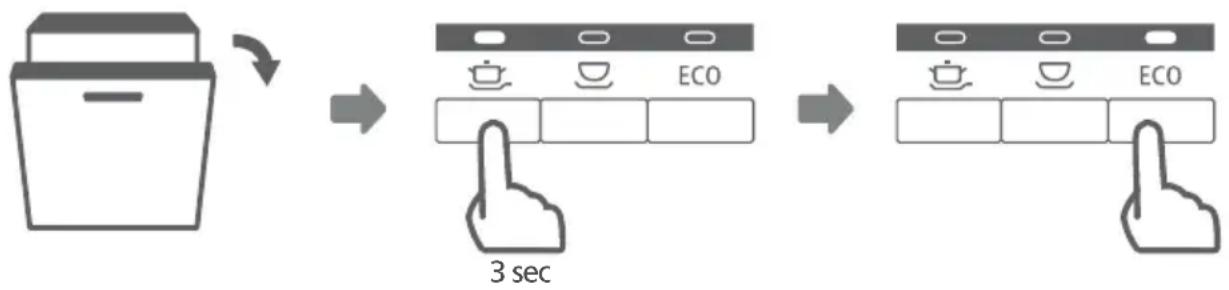

Changement du programme	1.Le cycle de lavage peut être modifié uniquement s'il a fonctionné durant une courte période. Sinon, le détergent pourrait être déjà dispensé et l'eau drainée. Dans ce cas, le distributeur doit être rempli encore une fois.2. Pressez le bouton Départ/Reset pendant plus de 3 secondes pour annuler le programme sélectionné3.Sélectionnez un nouveau programme.4. Redémarrez le lave-vaisselle.	▲ AVERTISSEMENT!Ouvrir la porteavec précaution.La vapeurchaude peuts'échapperlorsque la portest ouverte !

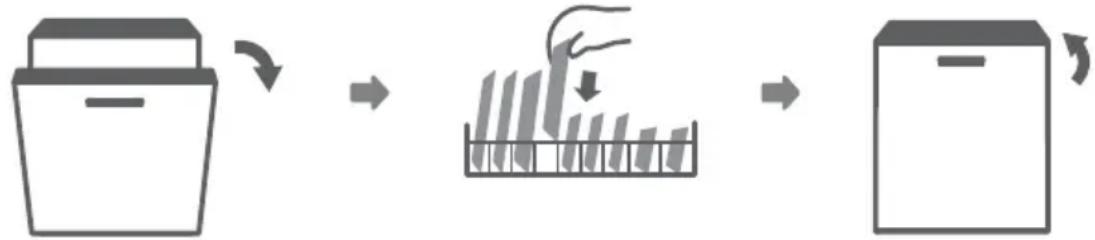

Ajouter les plats oubliés dans le lave-vaisselle	1. Appuyez sur le bouton Start/Reset pour arrêter le lave-vaisselle.2.Atteindre que les bras vaporisateurs s'arrêtent pour ouvrir la porte3.Ajoutez les plats oubliés4.Fermez la porte, le lave-vaisselle fonctionnera à nouveau dans 10 secondes..
Si l'appareil s'est éteint pendant un cycle de lavage.	Si l'appareil s'est éteint pendant un cycle de lavage, lors du démarrage, re-sélectionner le cycle de lavage et remettez le lave-vaisselle en marche.
[YSAX]
Etein [Z74A]pareil	Lorsque le cycle de lavage est terminé, la sirène du lave-vaisselle retentira 8 fois, puis s'arrêtera. Eteindre l'appareil en appuyant sur le bouton Marche/Arrêt.
[HBCS] [8]
Arrêter l'eau du robinet. Décharger les paniers	, .vertissement : attendre quelques minutes (environ 15) avant de décharger le lave-vaisselle pour ne pas retirer les plats et les ustensiles lorsqu'ils sont encore chauds et qu'ils sont faciles à casser. Ils sécheront aussi plus rapidement. Pour décharger, commencer par le panier inférieur.

SOMMAIRE

1. CONSIGNES DE SÉCURITÉ....2
2. APERCU DU PRODUIT....8
3. CONSIGNES D'INSTALLATION....9
   4.CHARGEMENT DES PANIERS CONFORMEMENT A LA NORME EN60436....17
4. UTILISATION DE VOTRE LAVE-VAISSELLE....19
5. GUIDE D'UTILISATION RAPIDE....32
   7.PROGRAMMATION DU LAVE-VAISSELLE....3
6. ENTRETIEN ET NETTOYAGE....36
   9.CODES D'ERREUR....40
7. GUIDE DE DEPANNAGE....41
   11.DONNEES TECHNIQUES....4
8. ENLEVEMENT DES APPAREILS MENAGES USAGES....\$

Remarque:

Le fabricant, poursuivant une politique constante de développement et d'amélioration du produit, peut effectuer des modifications sans avis préalable.

CONSIGNES DE SÉCURITÉ

Lorsque vous utilisez votre lave-vaisselle, respectez les précautions listées ci-dessous :

• L'installation et la réparation ne peuvent être effectuées que par un technicien qualifié.
• Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :
• les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ;
• les fermes ;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ;
• les environnements du type chambres d'hôtes.
• ATTENTION : Ce produit doit être utilisé uniquement pour la vaisselle de type domestique.
• ATTENTION : Ce produit n'est pas adapté à un usage commercial ou collectif.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des

instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Les matériaux d'emballage pourraient être dangereux pour les enfants !
• Cet appareil est conçu pour une utilisation exclusivement domestique.

Pour éviter un risque de choc électrique, n'immergez pas l'appareil, le cordon ou la prise dans l'eau ou dans tout autre liquide.

- Veuillez débrancher l'appareil avant de le nettoyer et de l'entretenir. Utilisez un chiffon doux humidifié avec du savon doux, puis utilisez un chiffon sec pour essuyer à nouveau.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

- On doit utiliser les ensembles de raccordement neufs fournis avec l'appareil et qu'il convient de ne pas réutiliser les ensembles de raccordement usagés.

• Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.
• En ce qui concerne les informations pour l'installation, la manipulation, le chargement, l'entretien et la mise au rebut de l'appareil,référez-vous au paragraphe ci-après de la notice.
• Le changement de certaines pièces de votre appareil électro ménager peut entraîner un danger. Assurez-vous de disposer de toutes les compétences requises et des outils nécessaires pour effectuer les opérations d'autoréparation en toute sécurité. Dans le cas contraire, faites appel à un professionnel.
• Les ouvertures ne doivent pas être obstruées par un tapis.

©Instructions de mise à la terre

• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en fournissant un chemin de moindre résistance au courant électrique. Cet appareil est équipé d'une fiche avec conducteur de mise à la terre.
• La fiche doit être branchée sur une prise appropriée, qui a été installée et mise à la terre conformément à toutes les normes et règlements locaux.

• Une mauvaise connexion du conducteur de mise à la terre de l'équipement peut entraîner un risque de choc électrique.

• Vérifiez auprès d'un électricien qualifié ou d'un agent de maintenance si vous avez des doutes quant à la mise à la terre correcte de l'appareil.

• Ne modifiez pas la fiche fournie avec l'appareil si elle n'est pas adaptée à la prise.
• Faites installer une prise appropriée par un électricien qualifié.
• Ne malmenez pas la porte ou le panier du lave-vaisselle, et ne vous asseyez pas ou ne vous tenez pas debout sur ces derniers.
• Ne faites fonctionner votre lave-vaisselle que si tous les panneaux de l'appareil sont correctement en place.
• Ouvrez la porte très soigneusement si le lave-vaisselle est en cours d'utilisation, car il y a un risque d'éclaboussures d'eau.
• Ne placez pas d'objets lourds sur la porte ouverte et ne vous tenez pas debout sur cette dernière. Cela pourrait faire basculer l'appareil vers l'avant.
• Lors du chargement d'articles à laver :

1) Placez les objets tranchants de sorte qu'ils ne soient pas susceptibles d'endommager le joint de la porte ;

2) MISE EN GARDE : Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.

FRANÇAIS

- Certains détergents pour lave-vaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux s'ils sont avalés. Évitez tout contact avec la peau et les yeux et gardez les enfants à distance du lave-vaisselle lorsque la porte est ouverte.

- Vérifiez qu'il n'y a pas de résidus de détergent après la fin du cycle de lavage.

- Ne lavez pas les articles en plastique à moins qu'ils ne portent la mention « lavable au lave-vaisselle » ou l'équivalent.

- Pour les articles en plastique sans mention, vérifiez les recommandations du fabricant.

- Utilisez uniquement du détergent et des agents de rinçage recommandés pour une utilisation dans un lave-vaisselle automatique.

- N'utilisez jamais de savon, de détergent à lessive ou de détergent pour le lavage à la main dans votre lave-vaisselle.

- Lors de l'installation, le cordon d'alimentation ne doit pas être plié ou écrasé de façon excessive ou dangereuse.

• N'altérez pas les commandes.

- L'appareil doit être raccordé à l'arrivée d'eau principale à l'aide de nouveaux tuyaux. Les anciens tuyaux ne doivent pas être réutilisés.

- Pour économiser de l'énergie, l'appareil s'éteint automatiquement en mode veille après 15 minutes sans interaction de l'utilisateur

- Le nombre maximal de couverts à laver est de 13.

- La pression maximale de l'eau à l'entrée est de 1 MPa.

- La pression minimale de l'eau à l'entrée est de 0.04 MPa.

- Le programme éco est adapté au nettoyage de la vaisselle normalement sale, que pour cette utilisation, il s'agit du programme le plus efficace en termes de consommation combinée d'énergie et d'eau, et qu'il est utilisé pour évaluer la conformité à la législation européenne en matière d'écoconception.

- Le chargement du lave-vaisselle ménager jusqu'à la capacité indiquée par le fabricant contribuera à des économies d'énergie et d'eau, ainsi que des informations sur le chargement correct de la vaisselle et les principales conséquences d'un chargement incorrect.

- Le prérinçage manuel des articles de vaisselle entraîne une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.

- Le lavage de la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau en phase d'utilisation que le lavage à la main lorsque le lave-vaisselle domestique est utilisé conformément aux instructions du fabricant.

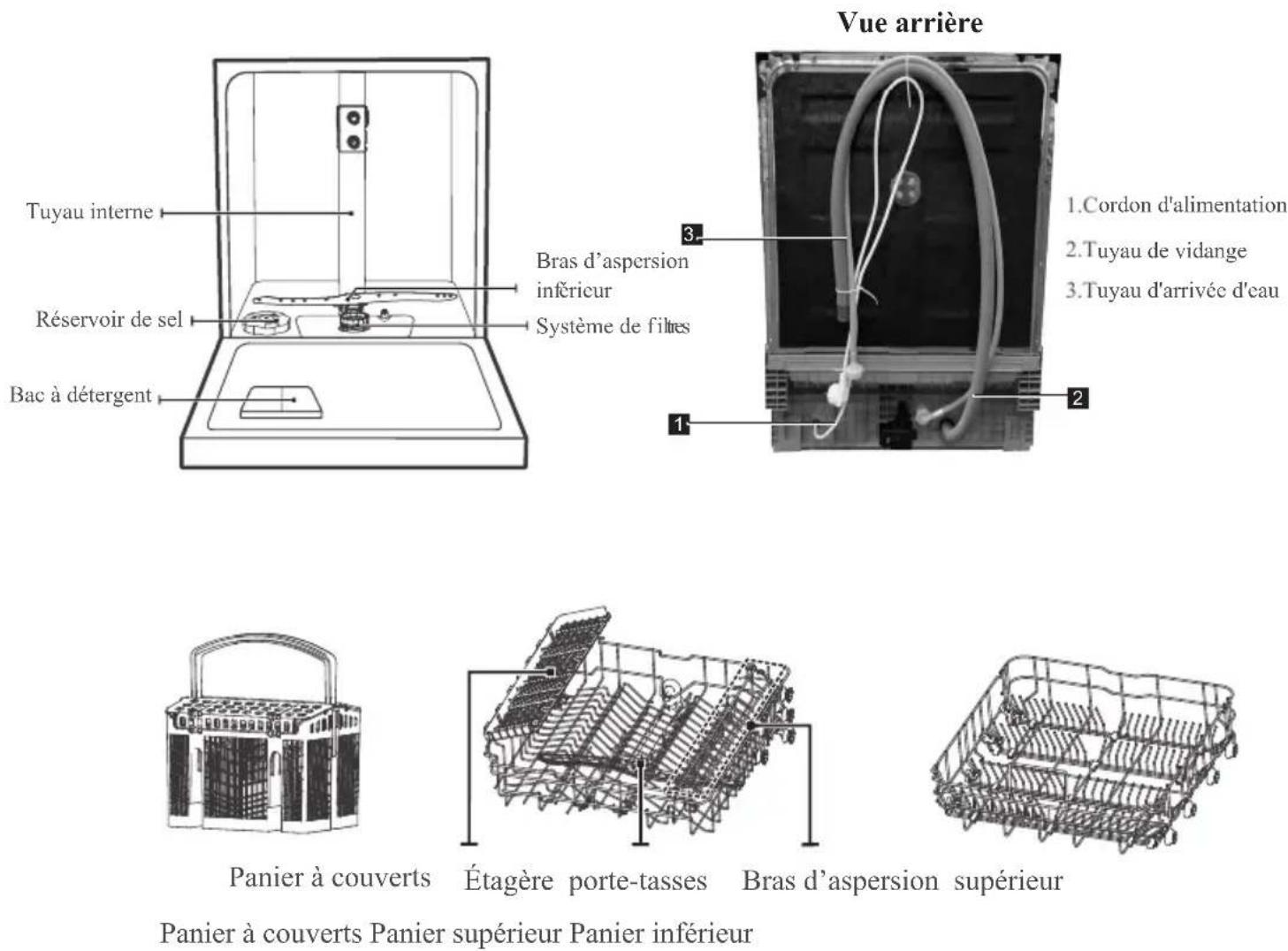

APERÇU DU PRODUIT

IMPORTANT:

Pour obtenir des performances optimales de votre lave-vaisselle, lisez toutes les consignes d'utilisation avant de l'utiliser pour la première fois.

Bras d'aspersion inférieur Système de filtres
1. Cordon d'alimentation
2. Tuyau de vidange
3.Tuyau d'arrivée d'eau

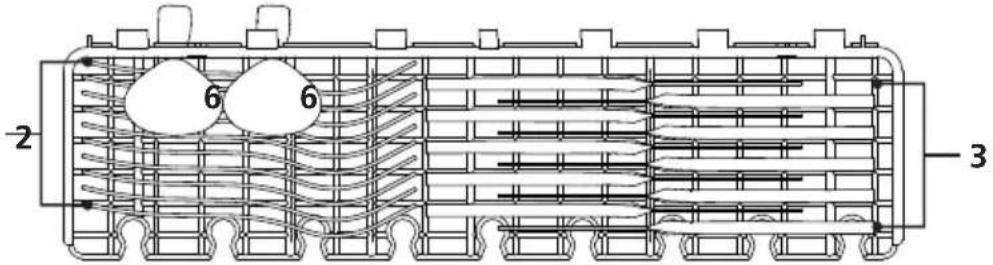

Panier à couverts Panier supérieur Panier inférieur

CONSIGNES D'INSTALLATION

AVERTISSEMENT

Danger d'électrocution

Débranchez l'alimentation du secteur avant de procéder à l'installation du lave-vaisselle.

Le non-respect de cette consigne peut provoquer une électrocution, voir la mort.

Attention

L'installation des tuyaux et les branchements électriques doivent être réalisés par des professionnels qualifiés.

• Au sujet du raccordement électrique

AVERTISSEMENT

Pour votre sécurité personnelle:

• N'utilisez pas de rallonge ou d'adaptateur électrique avec cet appareil.
• En aucune circonstance, vous ne devez couper ou détacher la branche de mise à la terre du cordon d'alimentation.

Exigences électriques

Veuillez lire les indications figurant sur la plaque signalétique pour connaître latension nominale. Branchez le lave-vaisselle sur une alimentation appropriée. Utilisez un fusiblede 10A/13A/16A. La présence d'un fusible temporisé ou d'un disjoncteur est préconisée, de même que la présence d'un circuit d'alimentation indépendant pour cet appareil.

Raccordements électriques

Assurez-vous qu e la tension et la fréquence d'alimentation correspondent à celles indiquées sur la plaque signalétique. Branchez la fiche uniquement sur une prise secteur correctement reliée à la terre. Si la prise électrique à laquelle l'appareil doit être raccordé n'est pas appropriée pour la prise, remplacez la prise, plutôt que d'utiliser un adaptateur ou un autre appareil similaire, car cela pourrait provoquer une surchauffe et desbrûlures.

Avant d'installer l'appareil, vérifiez que la mise à la terre est effectuée correctement.

Approvisionnement en eau et vidange

Raccordement d'eau froide

Branchez le tuyau d'arrivée d'eau froidesur un embout fileté de 19 mm et assurez-vous que le branchement est fermement serré. Si les tuyaux sont neufs ou s'ils n'ont pas été utilisés pendant un certain temps, laissez l'eau couler pour vérifier que l'eau propre. Cette précaution est nécessaire pour éviter le blocage de l'entrée d'eau et endommager l'appareil.

tuyau d'arrivée d'eau ordinaire

AVERTISSEMENT

Un tuyau fixéà une douchette peut exploser s'il est installé sur le même conduit d'alimentation en eau que le lave-vaisselle. Si votre évier en est doté, il est recommandé de déconnecter le tuyau et d'obturer le trou.

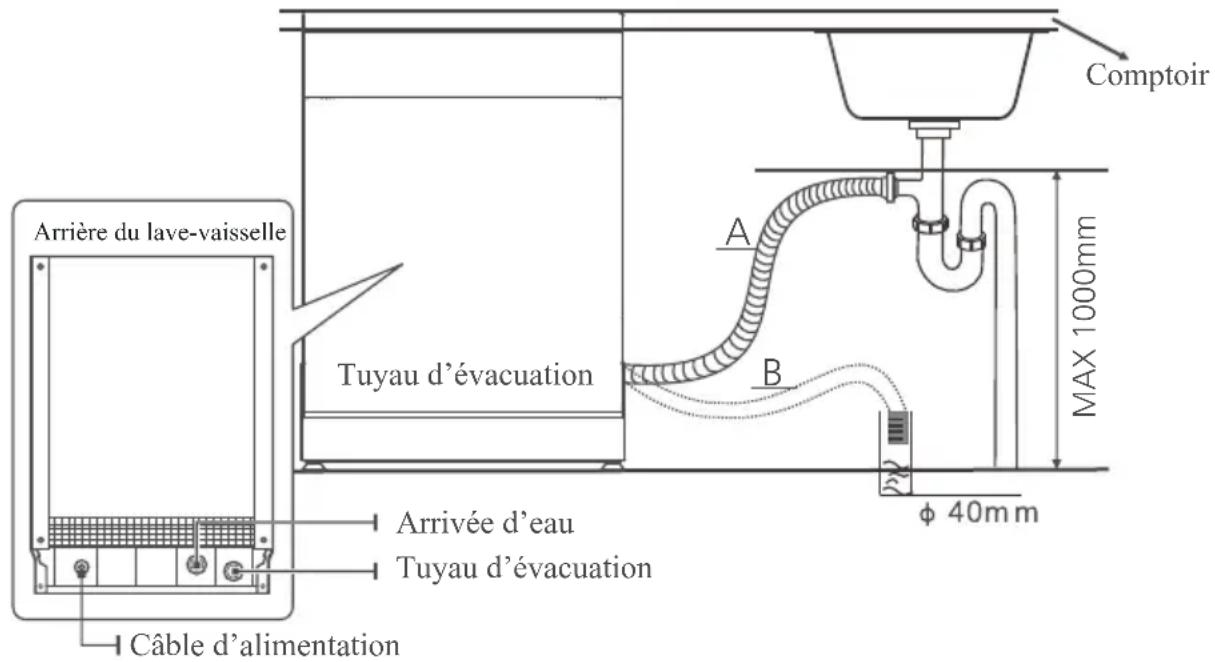

Branchement des tuyaux d'évacuation

Insérez le tuyau d'évacuation d'eau dans une conduite d'évacuation, d'un diamètre d'au moins 4 cm, ou laissez couler dans l'évier. Assurez-vous que le tuyau n'est pas tordu ouplié. La hauteur du tuyau d'évacuation doit être inférieure à 1000 mm.

L'extrémité ouverte du tuyau ne doit pas être submergée dans l'eau pour éviter les reflux.

⚠️ Veuillez bien fixer le tuyau d’évacuation en position A ou en position B.

Comptoir A B Arrière du lave-vaisselle Tuyau d'évacuation Arrivée d'eau Tuyau d'évacuation Câble d'alimentation MAX 1000mm φ 40mm

Comment drainer l'excès d'eau des tuyaux

Si l'évier est placé à une hauteur de 1 m du sol, il n'est pas possible de vider l'excès d'eau des tuyaux directement dans l'évier. Il sera dans ce cas nécessaire de recueillir l'eau dans un bol ou tout autre récipient approprié situé à l'extérieur et à une hauteur inférieure à celle de l'évier.

Évacuation de l'eau

Raccordez le tuyau d'évacuation. Vérifiez qu'il est installé correctement pour éviter toute fuite éventuelle. Veillez à ce que le tuyau d'évacuation d'eau ne soit pas plié ou écrasé.

Rallonge de tuyau

Si vous avez besoin d'une rallonge de tuyau, veillez à utiliser un tuyau d'évacuation du même type.

Celui-ci ne devra pas dépasser 4 mètres, sous peine de réduire les performances de nettoyage du lave-vaisselle.

Raccordement au siphon

Le branchement d'évacuation doit être à une hauteur inférieure à

100 cm(maximum) au-dessus du fond du lave-vaisselle. Le tuyau d'évacuation doit être bien fixé en place.

Mise en place de l'appareil

Placez le lave-vaisselle dans la position désirée. Sa face arrière doit toucher le mur derrière lui et les côtés se placent le long du mur ou des meubles contigus. Le lave-vaisselle est équipé de tuyaux d'alimentation et d'évacuation d'eau qui peuvent être positionnés soit sur le côté droit soit sur le côté gauche pour faciliter une installation correcte.

Nivellement de l'appareil

Une fois que l'appareil est en position de nivellement, vous pouvez modifier la hauteur du lave-vaisselle en ajustant le niveau de vissage des pieds. Dans tous les cas, l'appareil ne doit pas être incliné à plus de 2°.

Uniquement pour le lave-vaisselle pose libre.

Installation intégrée (pour le modèle intégré)

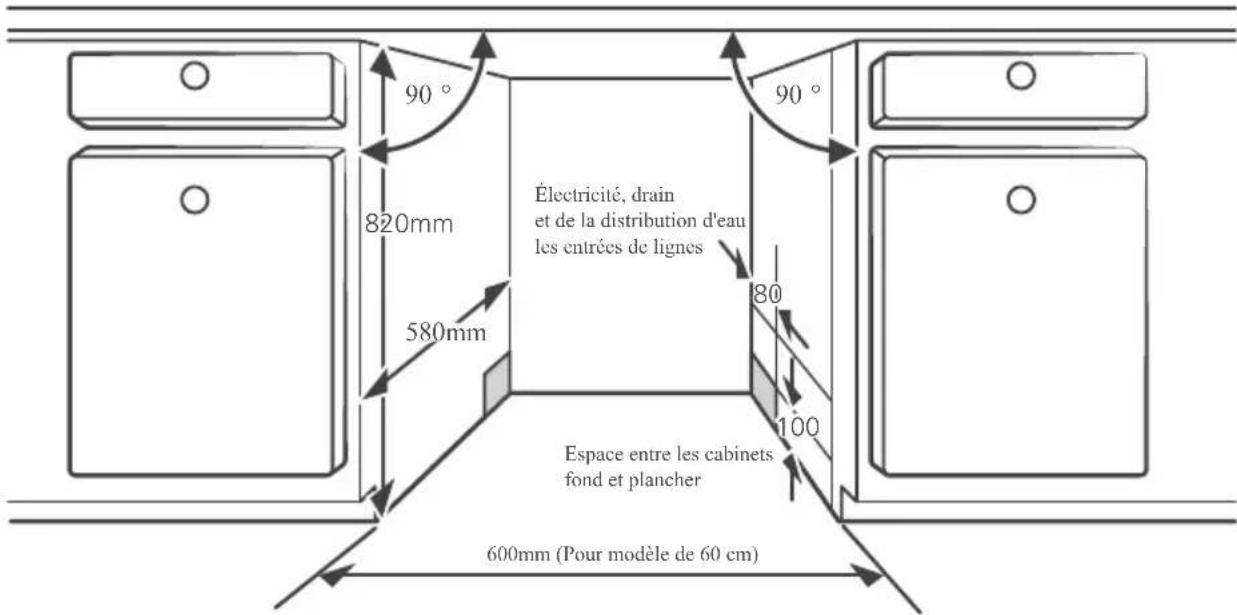

Étape 1. Choisir le meilleur emplacement pour le lave-vaisselle

La position d'installation du lave-vaisselle doit être proche de l'entrée et des tuyaux de vidange et du cordon d'alimentation existants. Illustrations des dimensions de l'armoire et de la position d'installation du lave-vaisselle.

1. Moins de 5 mm entre le haut du lave-vaisselle et l'armoire et la porte extérieure alignée sur l'armoire.

90° 820mm 580mm Électricité, drain et de la distribution d'eau les entrées de lignes 80 100 Espace entre les cabinets fond et plancher 600mm (Pour modèle de 60 cm)

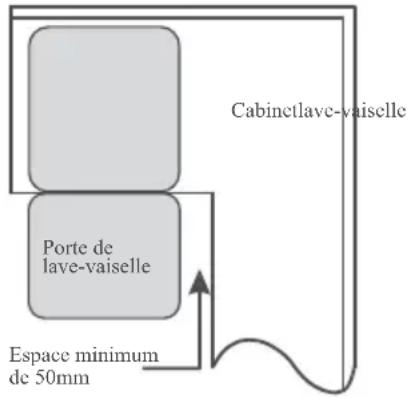

1. Si le lave-vaisselle est installé au coin de l'armoire, il devrait y laisser un peu d'espace pour l'ouverture de la porte.

Cabinetlave-vaisselle Porte de lave-vaisselle Espace minimum de 50mm

REMARQUE :

Selon l'endroit où se trouve votre prise électrique, vous devrez peut-être découper un trou dans le côté opposé de l'armoire.

Étape 2. Dimensions et installation du panneau esthétique

Le panneau de bois esthétique a pu être traité selon les plans d'installation.

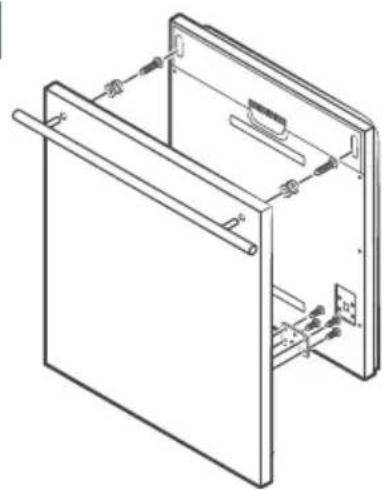

Modèle entièrement intégré

Installez le crochet sur le panneau en bois esthétique et insérez le crochet dans la fente de la porte extérieure du lave-vaisselle (voir figure A). Après avoir positionné le panneau, fixez-le sur la porte extérieure à l'aide de vis et de boulons (voir figure B).

A

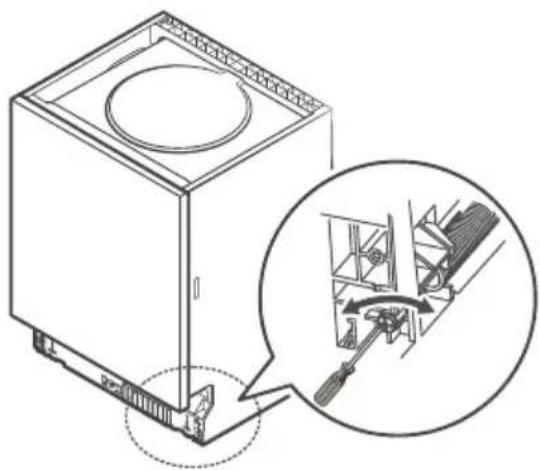

Étape 3. Réglage de la tension du ressort de porte

1. Les ressorts de porte sont réglés à l'usine à la tension appropriée pour la porte extérieure. Si des panneaux de bois esthétiques sont installés, vous devrez ajuster la tension des ressorts de porte. Faites tourner la vis de réglage pour que l'ajusteur tende ou détende le câble d'acier.

2. La tension du ressort de la porte est correcte lorsque la porte reste horizontale en position d'ouverture complète, mais qu'elle se ferme avec un léger soulèvement du doigt.

Étape 4. Étapes d'installation du lave-vaisselle

Veuillez vous référer aux étapes d'installation spécifiées dans les plans d'installation.

1. Fixez la bande de condensation sous la surface de travail de l'armoire. Veuillezvous assurer que la bande de condensation affleure le bord de la surface de travail. (Étape 2)
2. Branchez le tuyau d'arrivée sur l'alimentation en eau froide.
3. Branchez le tuyau de vidange.
4. Branchez le cordon d'alimentation.
5. Mettez le lave-vaisselle en place. (Étape 4)
6. Mettez le lave-vaisselle à niveau. Le pied arrière peut être réglé à partir de l'avant du lave-vaisselle en tournant la vis Philips au milieu de la base du lave-vaisselle à l'aide d'une vis Philips. Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu'à ce que le lave-vaisselle soit de niveau. (Étape 5 à Étape 6)
7. Installez la porte du meuble sur la porte extérieure du lave-vaisselle. (Étape 7 à l'étape 10)
8. Ajustez la tension des ressorts de porte en utilisant une clé Allen qui tourne dans le sens des aiguilles d'une montre pour serrer les ressorts de porte gauche et droit. Si vous ne le faites pas, vous risquez d'endommager votre lave-vaisselle. (Étape 11)

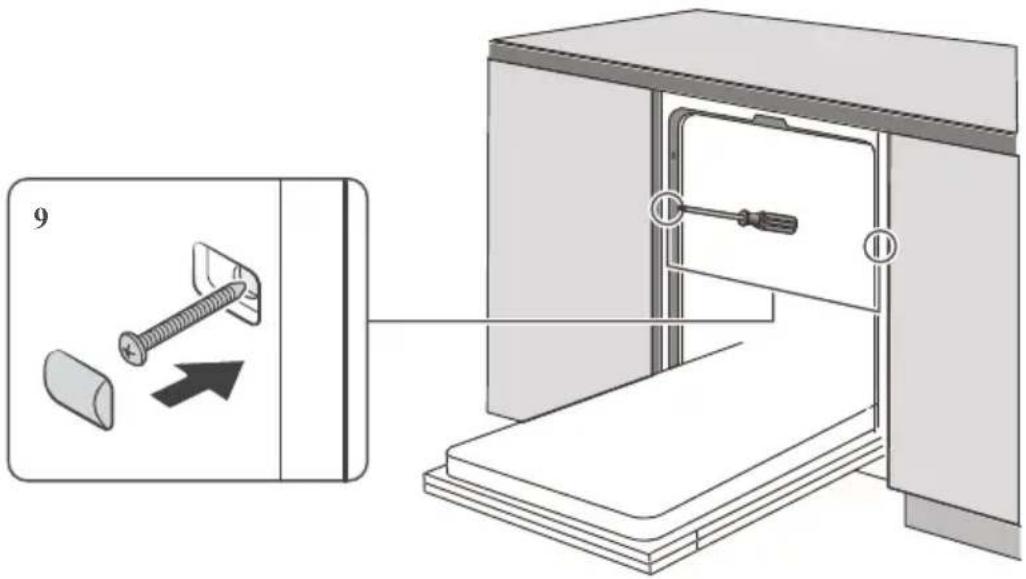

9. Le lave-vaisselle doit être fixé en place. Fixez le côté avec des vis.

9

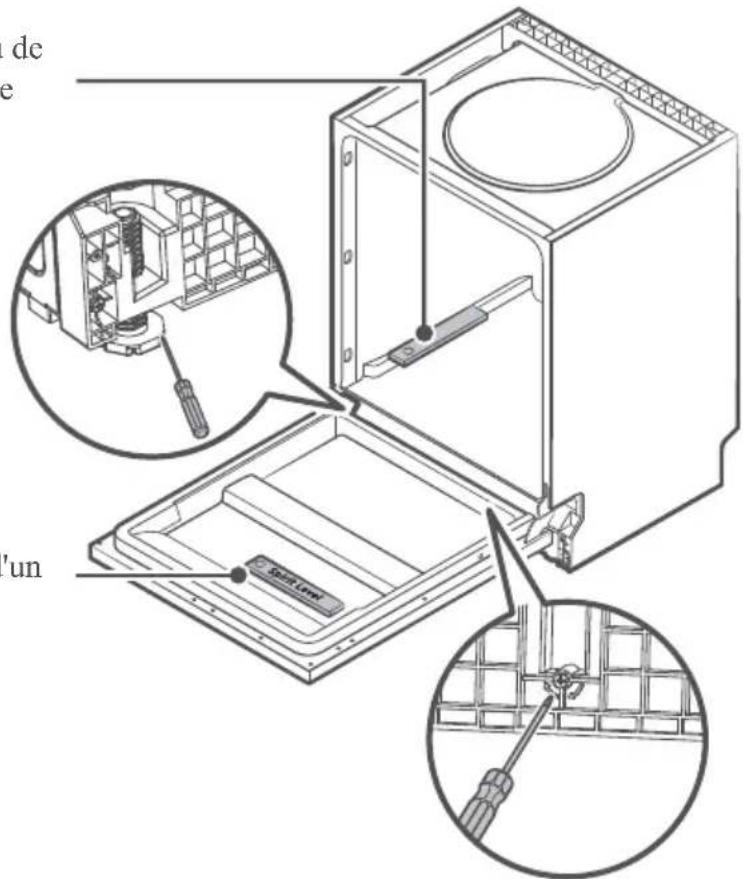

Étape 5. Mise à niveau du lave-vaisselle

Le lave-vaisselle doit être de niveau pour permettre le bon fonctionnement du panier à vaisselle et la bonne performance de lavage.

1. Placez un niveau à bulle sur la porte et le rail du panier à l'intérieur de la cuve, comme indiqué, pour vérifier que le lave-vaisselle est de niveau.
2. Mettez le lave-vaisselle à niveau en réglant individuellement les trois pieds de nivellement.
3. Lorsque vous mettez le lave-vaisselle à niveau, veillez à ce qu'il ne se renverse pas.

vérifier le niveau de l'avant à l'arrière

vérifier le niveau d'un côté à l'autre

de e 'un

Remarque :

La hauteur maximale de réglage des pieds est de 50 mm.

CHARGEMENT DES PANIERS CONFORMÉMENT À LA NORME EN60436

1.Panier supérieur :

Numéro	Élément
1	Tasses
2	Soucoupes
3	Verres
4	Mugs
5	Pot au four
6	Petit pot

2.Panier inférieur:

Numéro	Élément
7	Assiettes à dessert
8	Assiettes à dîner
9	Assiettes creuses
10	Plateau ovale
11	Assiettes à dessert en mélamine
12	Bols en mélamine
13	Bols en verres
14	Bols à dessert
15	Panier à couverts

3. Panier à couverts

Veuillez placer les couverts légers sur l'étagère. Le poids de chargement maximum est de 1,5 kg.

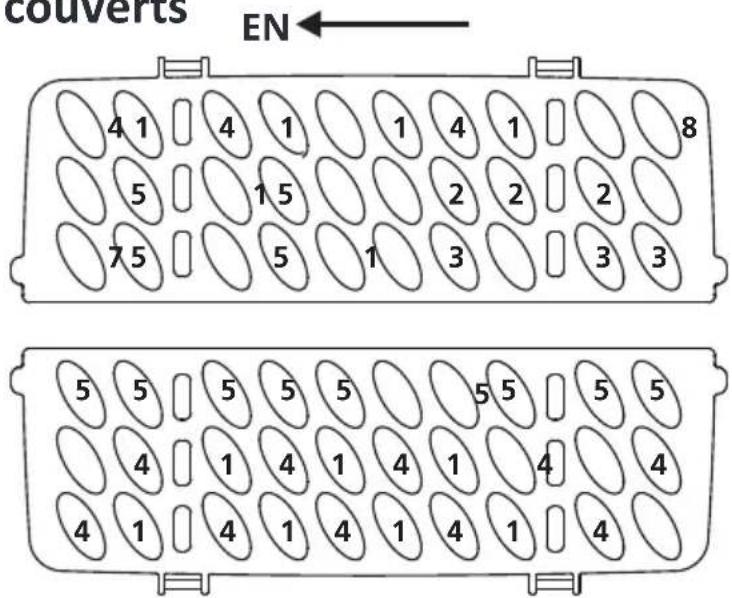

4. Panier à couverts

comverts EN ← 4 1 4 1 1 4 1 8 5 1 5 2 2 2 7 5 5 1 3 3 3 5 5 5 5 5 5 5 5 5 4 1 4 1 4 1 4 4 4 1 4 1 4 1 4 1 4

1 32 6 4 5 7 8 □ □ □ □

Informations pour les tests

de comparabilité conformément à la norme EN60436

Capacité : 13 couverts

Position du panier inférieur : position inférieure

Programme : ÉCO

Réglage du produit de rinçage :MAX

Réglage de l'adoucissant :H3

Numéro	Élément
1	Cuillères à soupe
2	Fourchettes
3	Couteaux
4	Cuillères à café
5	Cuillère à dessert
6	Cuillères de service
7	Fourchettes à servir
8	Louches

UTILISATION DE VOTRE LAVE-VAISSELLE

• Fonctionnement du bandeau de commande

6 3 4 5 3h 6h -9h- 3h 6h -9h- 1 2 ECO ECO 90'

Opération (Liste destouches)

1 Marche	Appuyer sur ce bouton pour allumer l'appareil.
2 Programmes	IntensifLes objets très sales, y compris les casseroles et les poêles.Avec de la nourriture séchée. UniverselPour les charges normalement souillées, comme les casseroles les assiettes, les verres et les poêles légèrement souillés. ECOIl s'agit du programme standard adapté aux charges normalement sales, telles que les casseroles, les assiettes , les verres et les poêles légèrement sales.

2	Programmes	90 minPour les charges normalement sales qui nécessitent un lavage rapide. RapideUn lavage plus court pour les chargements légèrement souillés qui n'ont pas besoin d'être séchés.
3	Séchage supplémentaire	Appuyez sur ce bouton pour améliorer l'efficacité du séchage.(Il ne peut êtreutilisé avec Intensif, Universel, ECO et 90 min.)
4	Demi-charge	Cette option est utile lorsque vous n'avez que 6 couverts complets au maximum à laver. Cela permet de diminuer la consommation d'eau et d'énergie lors du cycle. (Cette option ne fonctionne qu'avec les programmes Intensif, Universel, ECO, 90 min.)
5	Retard Ouverture automatique	Appuyez sur le bouton pour régler le temps de retard (3h/6h/9h). Une pression sur ce bouton retarde le début du lavage de trois heures. Appuyez sur ces bou-tons pendant 3 secondes pour ouvrir ou annuler cette fonction. (Il ne peut être utilisé qu'avec Intensif, Universel, ECO et 90 min.

Afficheur

6 Indicateurs d'alerte

Aide de rinçageSi l'indicateur “※” est allumé, cela signifie que le niveau du lave-vaisselle est bas sur l'aide au rinçage du lave-vaisselle et nécessite une recharge.[GHAN]SelSi l'indicateur “⇔” est allumé, cela signifie que le lave-vaisselle est faible teneur en sel de lave-vaisselle et doit être rempli à nouveau.

Adoucisseur d'eau

L'adoucisseur d'eau doit être réglé manuellement à l'aide du cadrande dureté de l'eau. L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau, ce qui aurait un effet néfaste ou négatif sur le fonctionnement de l'appareil. Plus il y a de minéraux, plus votre eau est dure.

L'adoucisseur d'eau doit être régléen fonction de la dureté de l'eau de votre région. L'autorité locale en charge de la distribution de l'eau peut vous donner des conseils sur la dureté de l'eau dans votre région.

Réglage de la consommation de sel

Le lave-vaisselle est conçu de façon à permettre le réglage de la quantité de sel consommée en fonction de la dureté de l'eau utilisée. L' objectif est d'optimiser et de personnaliser le niveau de consommation de sel.

Veuillez suivre les étapes ci-après pour régler la consommation de sel:

1. Mettez l'appareil sous tension.
2. Appuyez sur le bouton Rapide pendant plus de 5 secondes pour démarrer la fonction de réglage de l'adoucisseur d'eau dans les 60 secondes suivant la mise sous tension de l'appareil.
3. Appuyez sur le bouton Rapide pour choisir le réglage adapte a votre région. L'ordre de modification des réglages est le suivant:

$$ \mathrm{H3->H4->H5->H6->H1->H2->H3} $$

1. Appuyez sur le bouton Marche/Arrêt pour quitter le mode de réglage.

DURETÉ DE L'EAU				Degré de l'adoucisseur d'eau	Consommation de sel (gramme/cycle)
Allemand: dH	Français: fH	Britannique: Clarke	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0.94	H1> Indicateur RAPIDE flashe	0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2 > Indicateur 90mns flashe	9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3>Indicateur 90mns,RAPIDE flashe	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4 > Indicateur ECOflashe	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	H5>Indicateur ECO,RAPIDEflashe	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6 > Indicateur 90mns, ECO flashe	60

1^ = 1,25^ = 1,78^ = 0,178mmol / l

Le réglage d'usine :H3

Contactez votre service local de distribution d'eau pour obtenir les informations relatives au degré de dureté d'eau.

Pour plus de renseignement, veuillez consulter la section « Remplissage du sel dans l'adoucisseur »

REMARQUE:

Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez ignorer cette section.

Adoucisseur d'eau

La dureté de l'eau varie d'une zone à une autre. Si vous utilisez de l'eau dure dans le lave-vaisselle, des dépôts se forment sur la vaisselle et les ustensiles.

L'appareil est équipé d'un adoucisseur spécial qui utilise un réservoir de sel spécialement conçu pour éliminer le calcaire et les minéraux de l'eau.

Préparation et chargement de la vaisselle

• Privilégiez l'achat d'ustensiles portant la mention « lavable au lave-vaisselle ».
• Pour les ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus basse possible.
• Ne retirez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme pour éviter tout risque d'endommagement.

Types de matériaux

Ne sont pas compatibles

• Couverts à anse en bois, en porcelaine ou en nacre
- Objets en plastique qui ne résistent pas à la chaleur
- Couverts anciens dotés d'éléments collés qui ne résistent pas aux hautes températures
• Couverts ou plats avec colle
- Éléments en étain ou en cuivre
- Verres en cristal
- Objets en acier pouvant rouiller
- Plateaux en bois
- Objets en fibres synthétiques

Sont compatibles mais avec éventuels impacts à long terme

• Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages
• Les éléments en argent et en aluminium ont tendance à se décolorer au lavage
• Les motifs vitrés peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle

Recommandations pour le chargement du lave-vaisselle

Grattez les grandes quantités de résidus d'aliments. Faites ramollir les résidus d'aliments brûlés dans vos poêles et casseroles. Il n'est pas nécessaire de rincer la vaisselle à l'eau courante.

Pour garantir une performance optimale du lave-vaisselle, respectez les directives de chargement suivantes.

(Les fonctionnalités et l'apparence des paniers peuvent varier selon les modèles.)

Placez les objets dans le lave-vaisselle de la manière suivante:

• Les articles tels que les tasses, les verres, casseroles/marmites, etc. doivent être orientés vers le bas.
• Les articles incurvés ou encastrés doivent être disposés en biais pour que l'eau puisse s'écouler.
• Tous les ustensiles sont empilés en toute sécurité et ne peuvent pas basculer.
• Tous les ustensiles sont positionnés de façon à permettre la libre rotation des bras d'aspersion durant le lavage.
• Disposez les articles creux tels que les tasses, les verres, les casseroles, etc. avec l'ouverture vers le bas, pour éviter une accumulation d'eau dans le récipient ou labase profonde.
• Les plats et les éléments de couvert ne doivent pas être posés l'un dans l'autre ou couchés les uns sur les autres.
  • Pour éviter tout dommage, les verres ne doivent pas se toucher.
• Le panier supérieur est conçu pour contenir des articles plus délicats et plus légers tels que des verres, des tasses à café et à thé.
• Les couteaux à longue lame rangés en position verticale constituent un danger potentiel !
• Les éléments de couvert longs et/ou tranchants tels que les couteaux à découper doivent être positionnés horizontalement dans le panier supérieur.
• Veuillez éviter de surcharger votre lave -vaisselle. Cette consigne est importante pour obtenir de bons résultats et assurer une consommation énergétique raisonnable.

REMARQUE :

Vous ne devez pas laver les articles de très petite taille dans le lave-vaisselle, car ils pourraient facilement tomber du panier.

RETRAIT DE LA VAISSELLE!

Pour éviter l'écoulement d'eau du panier supérieur vers le panier inférieur, nous vous recommandons de vider le panier inférieur avant le panier supérieur.

AVERTISSEMENT

La vaisselle peut être chaude ! Ne sortez pas vos verres et vos couverts du lave-vaisselle dans les 15 minutes suivant la fin du programme pour éviter tout risque d'endommagement.

Chargement du panier supérieur

Le panier supérieur est conçu pour contenir des articles plus délicats et plus légers tels que des verres, des tasses à café et à thé, des soucoupes, ainsi que des plats, des petits bols et desc asseroles peu profondes (à condition qu'elles ne soient pas trop sales). Positionnez les plats et ustensiles de cuisine de façon à empêcher leur déplacement par la pulvérisation d'eau.

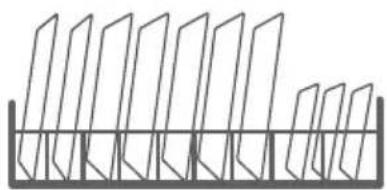

Chargement du panier inférieur

Nous vous suggérons de placer de gros articles et les articles les plus difficiles à nettoyer dans le panier inférieur. Il s'agit des marmites, des casseroles, des couvercles, des plats et bols de service, comme l'illustre la figure ci-dessous. Il est préférable de placer les plats de service et les couvercles sur le côté des étagères afin d'éviter de bloquer la rotation du bras d'aspersion supérieur.

Le diamètre maximal conseillé pour les plats placés devant le distributeur de détergent est de 19 cm, ceci pour ne pas bloquer son ouverture.

Chargement du panier à couverts

Les couverts doivent être placés correctement dans le porte - couverts séparément les uns des autres. Assurez-vous que les ustensiles ne s'emboîtent pas les uns dans les autres, cela peut conduire à de mauvais résultats de lavage.

AVERTISSEMENT

Ne laissez aucun article déborder à traversla partie inférieure.

Chargez toujours les ustensiles tranchants avec la pointe effilée orientée vers le bas!

Pour un meilleur résultat de lavage, veuillez charger les paniers conformément aux indications du chapitre « Chargement des paniers »

Rôle du produit de rinçage et du détergent

Le produit de rinçage est libéré lors du rinçage final pour éviter que l'eau ne forme des gouttelettes sur vos plats, ce qui peut laisser des taches et des stries. Il a méliore également le séchage en permettant à l'eau de mieux s'écouler des plats. Votre lave-vaisselle est conçu pour fonctionner avec un produit de rinçage liquide.

AVERTISSEMENT

Utilisez uniquement les produits de rinçage pour lave -vaisselle. Ne remplissez jamais le distributeur de produit de rinçage d'autres substances (par ex. liquide vaisselle). Ils peuvent endommager l'appareil.

Intervalle de remplissage du distributeur de liquide de rinçage

À moins que le voyant d'avertissement de liquide de rinçage ( ※ ) sur le panneau de commande ne soit allumé, vous pouvez toujours estimer la quantité à partir de la couleur de l'indicateur de niveau optique situé à côté du bouchon. Lorsque le récipient de liquide de rinçage est plein, l'indicateur sera complètement sombre. La taille du point sombre diminue à mesure que le liquide de rinçage diminue. Vous ne devez jamais laisser le niveau de liquide de rinçage être inférieur à 1/4 plein.

Au fur et à mesure que le liquide de rinçage diminue, la taille du point noir sur l'indicateur de ni-veau de liquide de rinçage change, comme illustré ci-dessous.

- Plein

3/4 plein 1/2 plein 1/4 plein

○ Vide

Rôle du détergent

Les ingrédients chimiques qui composent le détergent sont nécessaires au retrait, au broyage et à la distribution de toute la saleté du lave-vaisselle. La majorité des détergents de qualité commerciale conviennent à cette fin.

AVERTISSEMENT

- Utilisation appropriée du détergent Utilisez uniquement les détergents spécialement conçus pour les lave-vaisselles. Gardez votre détergent au frais et au sec. Ajoutez le détergent en poudre dans le distributeur dédié juste avant le démarrage du cycle de lavage.

Les détergents pour lave-vaisselle sont corrosifs! Tenez le détergent pour lave-vaisselle hors de la portée des enfants.

Remplissage du réservoir du liquide de rinçage

1 Retirez le bouchon du réservoir de liquide de rinçage en le tournant dans le sens inverse des aiguilles d'une montre.

2 Versez soigneusement le liquide de rinçage dans le distributeur, en évitant qu'il ne déborde.

3 Fermez le bouchon du réservoir de liquide de rinçage en le tournant dans le sens des aiguilles d'une montre.

REMARQUE :

Nettoyez tout liquide de rinçage ren- versé avec un chiffon absorbant pour éviter une mousse excessive lors du prochain lavage.

Réglage du réservoir de liquide de rinçage

Retirez le bouchon du réservoir de liquide de rinçage. Tournez le ca-dran indicateur de liquide de rinçage sur un numéro. Plus le numéro est élevé, plus le lave-vaisselle utilise de liquide de rinçage. Si la vaisselle ne sèche pas correctement ou présente des taches, réglez le cadran sur le numéro supérieur suivant jusqu'à ce que votre vaisselle soit sans taches.

Réduisez-le s'il y a des taches blanchâtres collantes sur votre vaisselle ou un film bleuâtre sur les verres ou les lames de couteaux.

Remplissage du distributeur de détergent

1 Appuyez sur le loquet de libération du distributeur 2 de détergent pour ouvrir le couvercle.

2 Ajoutez du détergent dans la cavité plus grande (A) pour le lavage principal. Pour les charges de lavage plus sales, ajoutez également du dé-tergent dans la cavité plus petite (B) pour une li-bération pendant le pré-lavage.

3 Fermez le couvercle et appuyez dessus jusqu'à ce qu'il se verrouille en place.

REMARQUE :

Veuillez observer les recommandations du fabricant sur l'emballage du détergent.

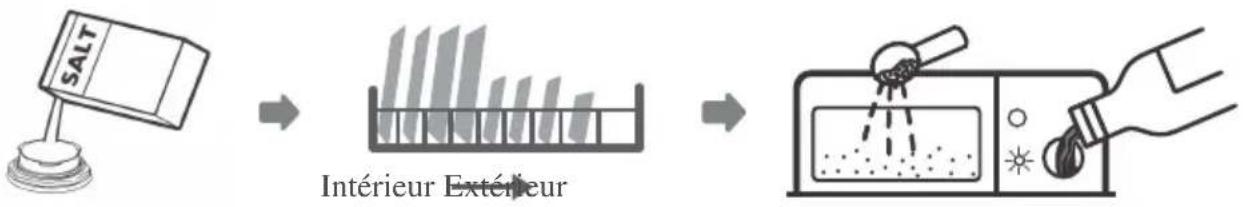

Avant l'utilisation de votre lave-vaisselle :

1. Ajustez l'adoucisseur d'eau
2. Ajoutez du sel dans l'adoucisseur
3. Remplissez les paniers
4. Ajoutez le détergent

Veuillez consulter la section « Adoucisseur d'eau » si vous avez besoin d'ajuster l'adoucisseur d'eau.

Remplissage du sel dans l'adoucisseur

REMARQUE :

Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez ignorer ce chapitre.

Utilisez toujours du sel conçu spécialement pour lave-vaisselle. Le réservoir de sel se trouve sous le panier inférieur et doit être rempli comme suit:

AVERTISSEMENT

- Utilisez uniquement du sel conçu spécialement pour lave-vaisselle!

Tous les autres types de sels non spécifiquement conçus pour une utilisation dans un lave-vaisselle, en particulier le sel de table, pourraient endommager l'adoucisseur d'eau. En cas de dommages causés par l'utilisation d'un sel de type incorrect, le fabricant n'assumera aucune garantie ni responsabilité pour les dommages causés.

- Ajoutez du sel uniquement avant de démarrer l'un des programmes de lavage.

Cela empêchera toute corrosion due à la présence de grains de sel ou d'eau salée ayant légèrement débordée au fond de l'appareil, ce qui peut provoquer de la corrosion.

Panier Chargement Conseils

Ajustement du panier supérieur

Type 1:

La hauteur du panier supérieur peut être facilement ajustée pour accueillir des plats plus grands dans le panier supérieur ou inférieur.

Pour ajuster la hauteur du panier supérieur, suivez ces étapes:

position inférieure

1

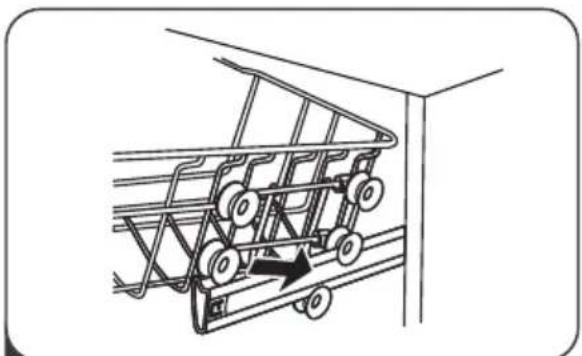

Tirez le panier supérieur.

2
Retirez le panier supérieur.

3

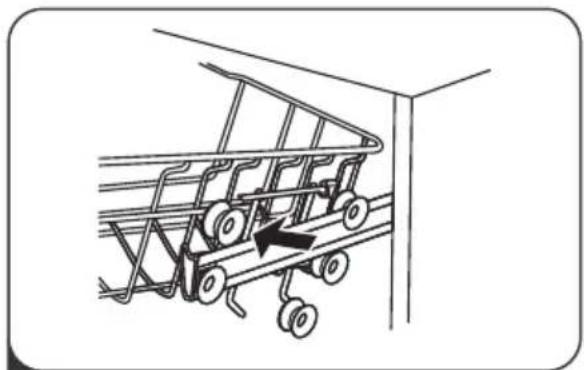

Réattachez le panier supérieur aux rouleaux supérieurs ou inférieurs.

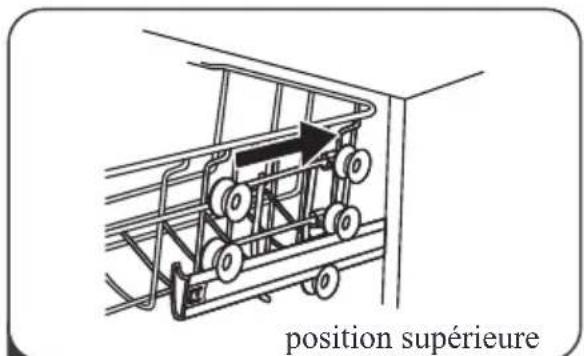

position supérieure

4
Poussez le panier supérieur.

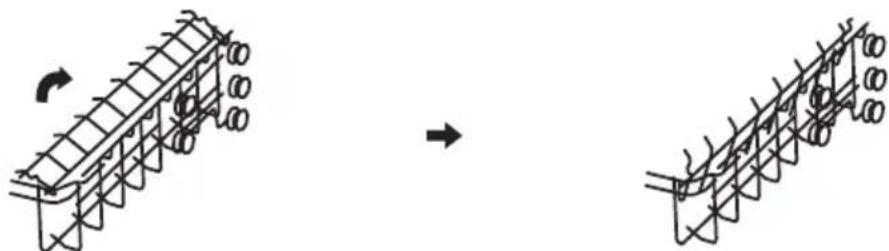

Repliez les étagčres í tasses

Pour faire de la place pour les articles plus grands dans le panier supérieur, soulevez le porte-tasses vers le haut. Vous pouvez ensuite incliner les grands verres contre celui-ci.

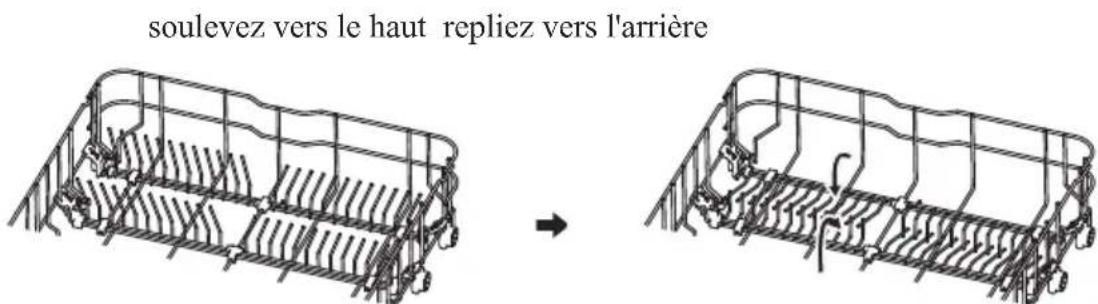

Repliez les étagčres du panier

Les pointes du panier inférieur sont utilisées pour tenir les assiettes et un plat. Ils peuvent être abaissés pour faire plus de place pour les grands articles.

soulevez vers le haut repliez vers l'arrière

Veuillez suivre les étapes suivantes pour ajouter le sel de lave -vaisselle:

1. Retirez le panier inférieur puis dévissez et enlevez le bouchon du réservoir.
2. Ajoutez 1,5 kg de sel pour lave-vaisselle dans le réservoir de sel.
3. Remplissez complètement le réservoir de sel avec de l'eau. Il est normal qu'une petite quantité d'eau déborde du réservoir de sel.
4. Une fois le réservoir rempli, revissez fermement le bouchon.
5. Le voyant d'avertissement du niveau de sel s'éteindra une fois le réservoir rempli de sel.
6. Immédiatement après avoir rempli le réservoir de sel, un programme de lavage doit être démarré (nous conseillons d'utiliser un programme court).

Autrement, le système de filtrage, la pompe ou d'autres pièces importantes de la machine pourraient être endommagés par l'eau salée. Ceci ne serait pas couvert par la garantie

REMARQUE :

• Le réservoir de sel ne doit être rempli que lorsque voyant ( ⇌ ) signalant qu'il n'ya plus de sel s'allume sur le panneau de commande. Il se peut que le voyant reste allumé un certain temps alors que le réservoir est plein, cela dépend de la vitesse à laquelle le sel se dissout. Si votre lave-vaisselle ne comporte pas de voyant d'avertissement du niveau de sel sur le panneau de commande (sur certains modèles), vous pouvez savoir à peu près à quel moment vous devez remettre du sel dans l'adoucisseur à partir du nombre de cycles de lavage effectués.
• Si le sel a un peu débordé lors du remplissage, lancez un programme court ou de rinçage pour éliminer l'excès de sel.

GUIDE D'UTILISATION RAPIDE

Pour connaître le mode d'emploi en détail, veuillez lire le contenu correspondant dans le manuel d'utilisation.

1 Installation du lave-vaisselle

(Veuillez consulter la section 5 «INSTRUCTIONSD' INSTALLATION» de la PARTIE I : version générique.)

2 Retirez les résidus plus importants des plats. Évitez le pré-rinçage.

Intérieur Extérieur

3 Chargement des paniers

4 Remplissez le distributeur de détergent et de liquide de rinçage.

5 Sélection d'un programme et fonctionnement du lave-vaisselle

PROGRAMMATION DU LAVE-VAISSELLE

Tableau de cycle de lavage

Le tableau ci-dessous indique les programmes qui conviennent le mieux aux niveaux de résidus alimentaires et la quantité de détergent nécessaire.

On y trouve également diverses informations sur les programmes.

(●) indique la nécessité d'ajouter le liquide de rinçage dans le distributeur de liquide de rinçage.

Programme	Description du cycle	Détergent de prélavage/lavage	Durée de fonctionnement (min)	Énergie (kWh)	Eau (L)	Liquide de rinçage
Intensif	PrélavageLavage (60°C)RinçageRinçage (65-72 °CSéchage)	4/17g(1 ou 2 pieces)	175	1.275-1.385	13.9	●
Universel	PrélavageLavage (60°C)RinçageRinçage (65-72 °CSéchage)	4/17g(1 ou 2 pieces)	150	1.185-1.290	13.9	●
ECO(*EN 60436 )	Lavage (50°C)RinçageRinçage (45°C)Séchage	21g(1 piece)	210	0.836	11.0	●
90 min	Lavage (55°C)RinçageRinçage (60-65 °CSéchage)	21g(1 piece)	90	0.955-1.030	11.2	●
Rapide	Lavage (45°C)RinçageRinçage (45 °C)	12g(1 piece)	30	0.584 10.3		○

REMARQUE :

Le programme éco convient au lavage d'une vaisselle normalement sale.

Il constitue le programme le plus efficace en termes de consommations combinée d'énergie et d'eau et il est utilisé pour évaluer la conformité de

l'appareil avec la législation européenne en matière d'écoconception.

Le prérinçage manuel de la vaisselle augmente la consommation d'énergie et d'eau et n'est pas recommandé.

Laver la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau dans la phase d'utilisation que le lavage de la vaisselle à la main lorsque le lave-vaisselle domestique est utilisé conformément aux instructions.

Charger le lave-vaisselle ménager jusqu'à la capacité indiquée par le fabricant contribuera à économiser de l'énergie et de l'eau.

Les valeurs données pour les programmes autres que le programme eco sont purement indicatives;

Démarrage du cycle de lavage

1. Sortez les paniers inférieur et supérieur, chargez la vaisselle et remettez -les. Il est recommandé de charger d'abord le panier inférieur, puis le panier supérieur.
2. Ajoutez le détergent.
3. Branchez la fiche à la prise. Pour des informations relatives à l'alimentation électrique, référez -vous à la dernière page « Fiche produit ». Assurez -vous que l'alimentation en eau est réglée sur la pression maximale.
4. Fermez la porte, et appuyez sur le bouton Alimentation pour allumer l'appareil.
5. Choisissez un programme, le témoin de réponse s'allume. Puis, appuyez sur le bouton Démarrer/Pause, le lave-vaisselle démarre son cycle.

- Changement du programme au cours d'un cycle

Un cycle de lavage ne peut être changé que s'il fonctionne depuis peu de temps, sinon le détergent peut déjà avoir été libéré et le lave -vaisselle peut déjà avoir drainé l'eau de lavage. Dans ce cas, vous devez redémarrer le lave -vaisselle et remplir à nouveau le distributeur de détergent. Pour redémarrer le lave -vaisselle, suivez les instructions ci-dessous :

1. Ouvrez un peu la porte pour arrêter le lave-vaisselle, une fois que le bras de pulvérisation a cessé de fonctionner, vous pouvez ouvrir la porte complètement.
2. Appuyez sur n'importe quel bouton de programme pendant plus de trois secondes, la machine sera en état d'attente.
3. Vous pouvez modifier le programme en fonction du réglage du cycle souhaité.

Vous avez oublié d'ajouter des ustensiles ?

Vous pouvez ajouter un plat oublié à tout moment avant l'ouverture du distributeur de détergent. Dans ce cas, suivez les instructions ci-dessous :

1. Ouvrez un peu la porte pour arrêter le lavage.
2. Une fois que les bras de pulvérisation ont cessé de fonctionner, vous pouvez ouvrir la porte complètement.
3. Ajoutez la vaisselle oubliée.
4. Fermez la porte.
5. Le lave-vaisselle se remet en marche.

AVERTISSEMENT

Il est dangereux d'ouvrir la porte du lave- vaisselle lorsqu'un cycle est en cours,la vapeur chaude pourrait vous brûler.

Auto Open

- Entretien de l'extérieur de l'appareil

La porte et le joint de laporte

Nettoyez régulièrement les joints de la porte avec un doux chiffon humide afin d'éliminer les dépôts alimentaires. Lors du chargement du lave-vaisselle, des résidus alimentaires et de boissons peuvent dégouliner sur les côtés de la porte du lave - vaisselle. Ces surfaces sont situées en dehors de la cuve de lavage et ne peuvent donc pas être atteintes par l'eau des bras d'aspersion. Tout dépôt doit être essuyé avant de fermer la porte.

Le panneau de commande

Si le nettoyage est nécessaire, le panneau de commande doit être essuyé avec un chiffon légèrement humide UNIQUEMENT.

AVERTISSEMENT

• N'utilisez jamais de produits nettoyants en aérosol pour nettoyer la porte, car cela pourrait endommager le dispositif de verrouillage de la porte et les composants électriques.
• N'utilisez jamais de produits de nettoyage abrasifs ou des tampons à récurer sur les surfaces extérieures qui risqueraient de laisser des marques ou des rayures sur la surface en inox. Certains essuie-tout en papier peuvent également égratigner les surfaces ou laisser des rayures.

Entretien de l'intérieur de l'appareil

Système de filtrage

Le système de filtrage à la base de la cuve de lavage retient les gros débris du cycle delavage. Les gros débris recueillis peuvent bloquer les filtres. Vérifiez l'état des filtres régulièrement et nettoyez-les sous l'eau du robinet si nécessaire. Suivez les étapes ci-dessous pour nettoyer les filtres de la cuve de lavage.

REMARQUE:

Les illustrations sont utilisées uniquement pour référence, les modèles de système de filtrage et de bras d'aspersion peuvent différer.

Tenez le filtre dégrossissant et tournez-le dans le sens inverse des aiguilles d'une montre pour le déverrouiller. Soulevez le filtre vers le haut et hors du lave-vaisselle.

2 Le microfiltre peut être retiré du bas du système de filtres. Le filtre dégrossissant peut être détaché du filtre principal en pressant légèrement les languettes sur la partie supérieure et en tirant dessus.

3 Les gros résidus alimentaires peuvent être nettoyés en nettoyant le filtre sous l'eau du robinet. Pour un nettoyage plus en profondeur, utilisez une brosse souple de nettoyage.

4 Assemblez les filtres dans l'ordre inverse du démontage, replacez l'insert du filtre et tournez-le dans le sens des aiguilles d'une montre en direction de la flèche.

AVERTISSEMENT

• Ne serrez pas trop les filtres. Remettez les filtres en place correctement, sinon des débris grossiers pourraient pénétrer dans le système et le bloquer.
• N'utilisez JAMAIS le lave-vaisselle sans les filtres. Veillez à ce qu'ils soient correctement remis en place pour garantir de bons résultats de lavage et ne pas abîmer la vaisselle et les ustensiles.

Bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulièrement pour retirer les produits chimiques présents dans l'eau dure qui peuvent empêcher le bon fonctionnement des jets d'eau et des roulements à billes.

Pour nettoyer les bras d'aspersion, veuillez suivre les consignes suivantes :

Pour démonter le bras supérieur, tenir l'écrou, faire tourner le bras dans le sens des aiguilles d'une montre et le dégager

2 Pour enlever le bras d'aspersion inférieur, tirez vers le haut pour le dévisser.

3 Nettoyez les bras au savon et à l'eau chaude et utilisez une brosse douce pour nettoyer les orifices des jets. Remettez-les en place après les avoir bien rincés.

Entretien du lave-vaisselle

Précautions contre le gel

Veuillez prendre des mesures contre le gel pour protéger votre lave -vaisselle en hiver. Après chaque utilisation de votre lave-vaisselle, veuillez suivre la procédure suivante :

1. Débranchez le courant électrique alimentant le lave -vaisselle.
2. Fermez l'arrivée d'eau et débranchez le tuyau correspondant du robinet d'arrivée d'eau.
3. Évacuez l'eau du tuyau d'arrivée d'eau et du robinet d'adduction d'eau. (Utilisez une bassine pour récupérer l'eau).
4. Rebranchez le tuyau d'arrivée d'eau sur le robinet.
5. Retirez le filtre dans le fond de la cuve et retirez l'eau du puisard avec une éponge.

Après chaque lavage

Après chaque lavage, fermez le robinet d'arrivée d'eau et laissez la porte entrouverte pour éviter la formation de moisissures et d'odeurs désagréables à l'intérieur de l'appareil.

Retrait de la fiche de la prise secteur

Débranchez toujours l'appareil avant de procéder à son nettoyage ou à son entretien.

Éviter les solvants et les produits abrasifs

N'utilisez en aucun cas de produits abrasifs ou de solvants pour nettoyer l'habillage et les éléments en caoutchouc. Utilisez uniquement un chiffon humidifié à l'aide d'une solution d'eau chaude savonneuse. Pour éliminer les traces ou les taches de la surface intérieure, utilisez un chiffon humidifié à l'aide d'une solution d'eau légèrement vinaigrée, ou à l'aide d'un produit de nettoyage spécial pour lave-vaisselle.

En cas de non-utilisation pendant une longue période

Il est conseillé d'effectuer un cycle complet à vide, de débrancher l'appareil, de fermer le robinet d'arrivée d'eau et de laisser la porte légèrement entrouverte. Cela permettra de conserver les joints en bon état plus long temps et empêchera toute formation d'odeurs désagréables à l'intérieur de l'appareil.

Déplacement de l'appareil

Si l'appareil doit être déplacé, essayez de le maintenir en position verticale. Si cela s'avère absolument nécessaire, couchez -le sur l'arrière.

Entretenir les joints du lave-vaisselle

L'un des facteurs pouvant provoquer l'apparition de mauvaises odeurs dans l'appareil sont les résidus de nourriture incrustés dans les joints. Un nettoyage régulier à l'aide d'une éponge humidifiée évitera ce désagrément.

CODES D'ERREUR

En cas de dysfonctionnement, le lave-vaisselle affichera des codes d'erreur permettant de les identifier :

CODES	RAISON	CAUSES POSSIBLES
L'indicateur 'Rapide' clignote rapidement	Arrivée d'eau top longue	Le robinet n'est pas ouvert, le tuyau est pliée, la pression d'eau est insuffisante
Les indicateurs '90 min' et 'Rapide' clignotent rapidement	Température de consigne non atteinte	Mauvais fonctionnement de la résistance de l'appareil
Le voyant 'ECO' clignote rapidement	Débordement	Des éléments de l'appareil fuient
Les voyants ECO, Uni-versel et Rapide cli-gnotent rapidement	Défaillance de la communication entre la carte de circuit principal avec la carte de circuit d'affichage.	Circuit ou câblage ouvert pour la communication.

AVERTISSEMENT

• En cas de débordement, coupez le système d'approvisionnement en eau principal avant de contacter le service après-vente.
• Si la base de la cuve contient de l'eau en raison d'un débordement ou de fuites mineures, retirez l'eau avant de remettre le lave-vaisselle en marche.
• Si un code d'erreur ne peut pas être résolu, veuillez demander l'assis-tance professionnelle.

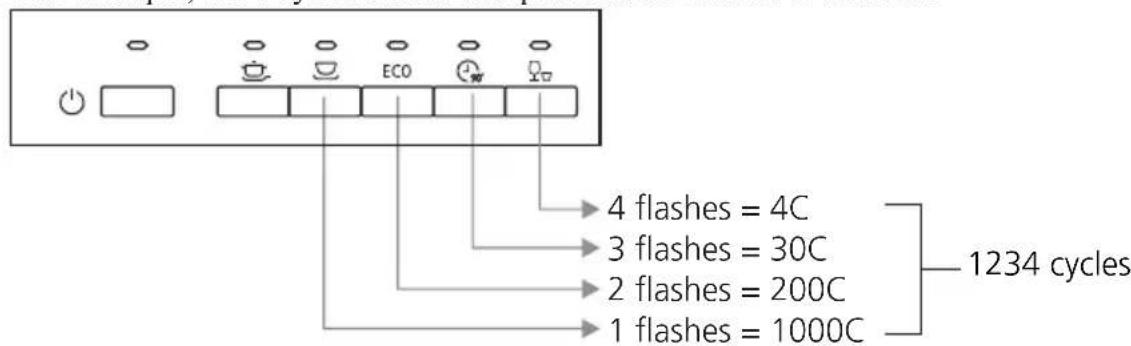

COMPTEUR D'UTILISATION

Étant donné que ce modèle n'a pas d'écran, le nombre de cycles sera indiqué par l'utilisation de 4 LED, l'introduction détaillée est la suivante :

1. Lorsque le cordon d'alimentation est connecté, mais que le lave-vaisselle n'est pas allumé, ouvrez la porte, appuyez sur le bouton Retardateur pendant 5 se-condes, l'affichage du lave-vaisselle affichera le nombre d'utilisations;

2. Le comptage sera effectué de l'unité aux milliers comme suit: un flash rapide indique les unités de cycles, un flash de 90 minutes indique les dizaines de cycles, un flash Eco in-dique les centaines de cycles, un flash universel indique les milliers de cycles;

3. Par exemple, 1234 cycles seront indiqués comme illustré ci-dessous.

Avant de faire appel à un technicien

Consultez les tableaux présentés sur les pages suivantes, cela pourra vous éviter de faire appel à un technicien.

Problème Causes possibles Solution
Le lave-vaisselle ne marche pas	Fusible grillé ou disjoncteur enclenché.	Remplacez le fusible ou réenclenchez le disjoncteur. Débranchez tout autre appareil partageant le même circuit avec le lave-vaisselle.
	L’alimentation électrique n’est pas activée.	Assurez-vous que le lave-vaisselle est sous tension et la porte correctement fermée.Assurez-vous que le cordon d’alimentation est correctement branché à la prise murale.
	La pression d’eau est basse Vérifiez que l’alimentation en eau est correctement raccordée et que l’ arrivée d’eau est ouverte.
	La porte du lave-vaisselle n’est pas correctement fermée.	Assurez-vous d’avoir fermé la porte entièrement.
L’eau n’est pas correctement vidangée du lave-vaisselle	Tuyau de vidange plié ou coincé.	Vérifiez le tuyau de vidange.
	Filtre bouché.	Vérifiez le filtre grossier.
	L’évier de cuisine est bouché. Vérifiez l’évier de cuisine pour vous assurer qu’il se vide correctement. Lorsque l’évier de cuisine est bouché, il est nécessaire de contacter un plombier plutôt qu’un agent de service.
Présence de mousse dans la cuve	Détergent inapproprié.	Utilisez uniquement un détergent spécial lave-vaisselle pour éviter la formation de mousse.Le cas échéant, ouvrez le lave-vaisselle et laissez la mousse s’évaporer. Ajoutez environ 3.5 litres d’eau froide au fond du lave-vaisselle.Fermez la porte du lave-vaisselle, puis sélectionnez un cycle quelconque. Au début, le lave-vaisselle vidange l’eau. Ouvrez la porte une fois l’étape de vidange terminée et vérifiez si la mousse a disparu.Répétez l’opération si nécessaire.
	Déversement du produit de rinçage.	Nettoyez toujours immédiatement le produit de rinçage lorsqu’il se déverse.
Présence de taches à l’intérieur de la cuve	Un détergent coloré a probablement été utilisé.	Assurez-vous d’utiliser un détergent ne contenant pas de colorant.
Traces de film blanc sur la surface intérieure	Présence de minéraux durs dans l’eau.	Pour nettoyer la surface intérieure de l’appareil, utilisez une éponge humide imbibée de détergent spécial lave-vaisselle et portez des gants en caoutchouc. N’utilisez jamais un nettoyant autre que le détergent spécial lave-vaisselle pour éviter tout risque de formation de mousse.
Présence de taches de rouille sur les couverts	Les articles affectés ne sont pas résistants à la corrosion.	Évitez de laver les articles n’étant pas résistants à la corrosion dans le lave-vaisselle.
	Un programme n’a pas été démarré après l’ajout de sel. Traces de sel incrustées lors du cycle de lavage.	Lancez toujours un programme après avoir ajouté du sel, éventuellement à vide. Ne sélectionnez pas la fonction Express (si disponible) après avoir ajouté du sel.
	Le couvercle de l’adoucisseur est desserré.	Vérifiez que le couvercle de l’adoucisseur est correctement fixé.
Bruit de cognement dans le lave-vaisselle	Un bras d’aspersion heurte les couverts contenus dans le panier.	Arrêtez le programme et réorganisez les articles qui bloquent le mouvement du bras de lavage.
Bruit de cliquetis dans le lave-vaisselle	La vaisselle est en vrac dans le lave-vaisselle.	Interrompez le programme et réorganisez la vaisselle.
Bruit de cognement dans les conduits d’eau	Cela peut être dû à une installation sur site ou à la section transversale de la tuyauterie.	Ceci n’a aucune influence sur le fonctionnement du lave-vaisselle. En cas de doute, contactez un plombier qualifié.
La vaisselle n’est pas propre	La vaisselle n’a pas été correctement chargée.	Voir PARTIE II : « Préparer et charger la vaisselle ».
	Le programme sélectionné n’était pas assez puissant.	Sélectionnez un programme plus intensif.
	Une quantité insuffisante de détergent a été distribuée.	Utilisez plus de détergent ou changez de détergent.
	Des articles bloquent le mouvement des bras de lavage.	Disposez à nouveau les articles de manière à ce que les bras pivotent librement.
	Le système de filtration n’est pas propre, ou n’est pas correctement installé dans la cuve du lave-vaisselle. Cela peut causer le blocage des bras de lavage.	Nettoyez/fixez correctement le filtre. Nettoyez les bras de lavage.
Opacité des articles en verre.	Combinaison d’eau douce et d’une quantité exagérée de détergent.	Lorsque l’eau est douce, utilisez moins détergent et sélectionnez un cycle plus court pour laver les articles en verre et obtenir un résultat satisfaisant.
Des taches blanches apparaissent sur la vaisselle et les verres.	L’eau trop dure peut provoquer des dépôts de calcaires.	Ajoutez davantage de détergent.
Taches noires ou grises sur la vaisselle	Les ustensiles en aluminium se frottent contre la vaisselle.	Utilisez un nettoyant abrasif doux pour nettoyer ces taches.
Des résidus de détergent dans le distributeur	La vaisselle bloque le distributeur de détergent.	Rechargez correctement la vaisselle.
La vaisselle ne sèche pas.	Mauvais chargement Chargez le lave-vaisselle en respectant le sens de chargement.
	Retrait de la vaisselle plus tôt que prévu.	Ne videz pas votre lave-vaisselle immédiatement après le lavage. Ouvrez légèrement la porte de sorte que la vapeur s’échappe. Sortez la vaisselle et ne la remettez que lorsque la température intérieure ne présente aucun danger. Déchargez d’abord le panier inférieur pour empêcher l’eau de se déverser du panier supérieur.
La vaisselle ne sèche pas.	Le mauvais programme a été sélectionné.	Avec un programme court, la température de lavage est plus basse, ce qui diminue les performances de nettoyage. Sélectionnez un programme avec un long cycle de lavage.
	Ustensiles / vaisselle en plastique.	Le séchage des ustensiles / de la vaisselle en plastique est plus difficile. Les ustensiles / la vaisselle de ce type ne sont pas / moins adaptés au lave-vaisselle.

DONNÉES TECHNIQUES

Flashez le QR code présent ci-dessous et sur l'étiquette énergie pour accéder aux informations principales s'y rapportant.

Modèle	Site Web	QR Code
FLVI13D47 G	https://eprel.ec.europa.eu/qr/2209014

Paramètre Valeur Paramètre Valeur
Capacité nominalea)(ps)	13	Dimensions en cm	Hauteur 82
			Largeur 60
			Profondeur 55

ENLÈVEMENT DES APPAREILS MÉNAGERS USAGÉS

La directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de valorisation et de recyclage des matériaux qui les composent, et de réduire l'impact sur la santé humaine et sur l'environnement. le symbole de la poubelle barrée est apposé sur tous les produits pour vous rappeler les obligations de collecte sélective.

CE

LE TRI + FACILE BAC DE TRI

Séparez les éléments avant de trier

SAV - Garantie

Nous déclinons toute responsabilité pour tout dommage ou accident résultant d'une utilisation de cet appareil qui ne serait pas conforme aux instructions contenues dans ce manuel.

Durée de disponibilité des pièces détachées de dépannage : 10 ans.

Conformément à l'Article L. 217 du code de la consommation, votre produit bénéficie d'une garantie légale de conformité de 2 ans.

Achat de l'appareil dans un magasin Conforama :

Retrouvez également cette notice d'utilisation sur notre site internet : www.conforama.fr

Si vous souhaitez accéder à la liste des pièces détachées et à la documentation technique de votre produit, merci de consulter notre site https://sav-pieces.conforama.fr. Vous pourrez y acheter des pièces détachées afin de réparer ou faire réparer votre produit.

En cas de problème et avant de vous rendre à votre magasin Conforama, merci de contacter notre service après-vente Conforama pour les

produits électrodomestiques, à l'adresse suivante: https://sav-client.conforama.fr. appelez-le : 09 69 32 05 05 du lundi au samedi de 8h30 à 19h00 prix d'un appel local.

Achat de l'appareil dans un magasin BUT :

Retrouvez également cette notice d'utilisation sur notre site internet : www.but.fr

Si vous souhaitez accéder à la liste des pièces détachées et à la documentation technique de votre produit, merci de consulter notre site https:// pieces-detachees-butelectro.sfg.fr. Vous pourrez y acheter des pièces détachées afin de réparer ou faire réparer votre produit. Pour contacter notre Service Après-Vente, avant de vous déplacer à votre magasin BUT, appelez-le : 09 78 97 97 97 du lundi au vendredi de 09h00 à 19h00 et le samedi de 09h00 à18h00,prix d'un appel local.

80 Boulevard du Mandinet

LOGNES 77432 MARNE

LA VALLEE CEDEX 2 FRANCE

BUT INTERNATIONAL

1, Avenue Spinoza

77184 Emerainville

FRANCE

02/12/24

LE TRI + FACILE BAC DE TRI

Séparez les éléments avant de trier

Conforama
