X415 - Haut-parleur XTANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur (subwoofer)
Marque	XTANT
Modèle	X415
Diamètre	15 pouces (38,1 cm)
Impédance	4 ohms
Puissance admissible (crête)	500 Watts (limitée par la course)
Réponse en fréquence	Variable selon le type d'enceinte (scellée, bass-reflex, passe-bande)
Volume d'enceinte scellée recommandé	1,25 à 2,25 pi³ (35,4 à 63,7 L)
Volume d'enceinte bass-reflex recommandé	2,00 à 4,00 pi³ (56,6 à 113,3 L)
Volume d'enceinte passe-bande recommandé	1,96 à 3,51 pi³ (55,5 à 99,4 L)
Fréquence d'accord bass-reflex	30 à 38 Hz (selon volume)
SPL maximal (enceinte scellée)	117 dB
SPL maximal (bass-reflex)	120 dB
SPL maximal (passe-bande)	123 dB
Alimentation	Passive (nécessite un amplificateur externe)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la puissance maximale ; éviter l'exposition à l'humidité
Fonctions principales	Reproduction des basses fréquences pour systèmes audio

FOIRE AUX QUESTIONS - X415 XTANT

Quel type d'enceinte choisir pour le XTANT X415 ?

Le choix dépend de vos préférences sonores. Une enceinte scellée offre une réponse plus précise et compacte, tandis qu'une enceinte bass-reflex procure plus de rendement dans les basses fréquences. Le passe-bande maximise le SPL sur une bande étroite. Consultez les volumes recommandés dans la notice.

Quel est le volume recommandé pour une enceinte scellée ?

Les volumes scellés recommandés vont de 1,25 à 2,25 pi³ (35,4 à 63,7 L). Le volume net (après déduction du volume du haut-parleur) est légèrement inférieur.

Quel est le volume recommandé pour une enceinte bass-reflex ?

Pour une configuration bass-reflex, utilisez un volume brut de 2,00 à 4,00 pi³ (56,6 à 113,3 L). Les dimensions d'évent sont fournies dans la notice pour chaque volume.

Comment accorder une enceinte bass-reflex ?

L'accord se fait en ajustant la longueur et la section de l'évent. Pour le X415, les fréquences d'accord varient de 30 à 38 Hz selon le volume de l'enceinte. Suivez les dimensions d'évent indiquées dans la notice.

Quelle puissance d'amplificateur est recommandée ?

Le X415 peut supporter jusqu'à 500 Watts en crête (limité par la course). Utilisez un amplificateur délivrant une puissance RMS comprise entre 250 et 500 Watts sous 4 ohms pour des performances optimales.

Quelle est l'impédance du XTANT X415 ?

L'impédance nominale est de 4 ohms. Vous pouvez câbler plusieurs subwoofers en série ou en parallèle pour adapter l'impédance totale à votre amplificateur.

Comment câbler le X415 en série ou en parallèle ?

En série, deux subwoofers de 4 ohms donnent 8 ohms. En parallèle, ils donnent 2 ohms. Assurez-vous que votre amplificateur est stable à l'impédance résultante.

Quel est le SPL maximal du X415 ?

Le SPL maximal dépend du type d'enceinte : 117 dB en scellée, 120 dB en bass-reflex, et jusqu'à 123 dB en passe-bande (mesures limitées par la course).

Comment roder le subwoofer X415 ?

Pour un rodage optimal, faites fonctionner le subwoofer à faible volume (environ 50% de la puissance) pendant 10 à 20 heures avec des signaux variés. Évitez les fortes excursions pendant cette période.

Comment entretenir le XTANT X415 ?

Nettoyez la surface avec un chiffon doux et sec. Évitez les produits chimiques et l'humidité. Vérifiez régulièrement les connexions et l'état de la suspension.

MODE D'EMPLOI X415 XTANT

X415 Technical Data Report Xtant X Series 15" 4 Ohm Subwoofer

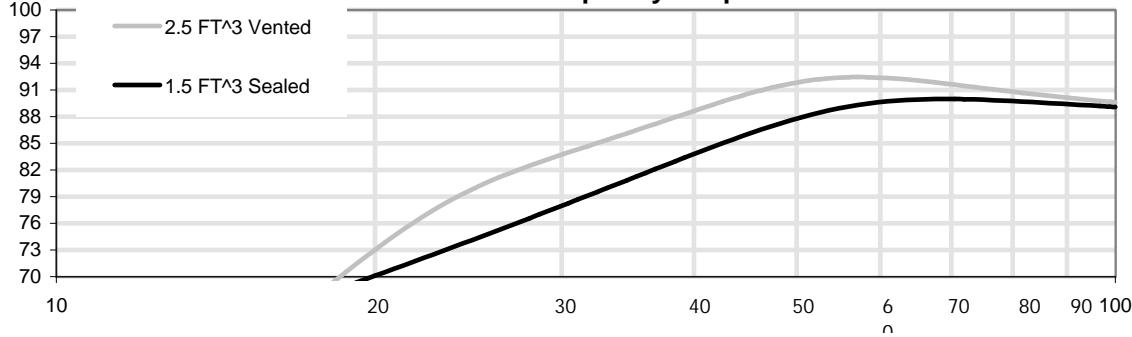

Sealed and Vented Frequency Response

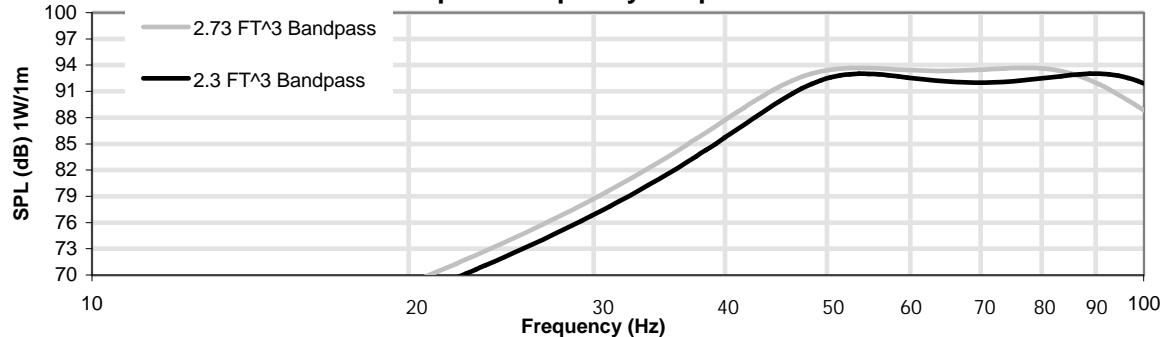

Bandpass Frequency Response

Enclosure Volume	1.25 Ft^3 (35.4 l)	1.50 Ft^3 (42.5 l)	1.75 Ft^3 (49.6 l)	2.00 Ft^3 (56.6 l)	2.25 Ft^3 (63.7 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
F3	48 Hz	45 Hz	43 Hz	40 Hz	39 Hz	F3
Ripple	.95dB	.89dB	.81dB	.73dB	.66dB	Ondulación - Ondulation - Welligkeit
Qtc	1.23	1.15	1.10	1.05	1.02	Qtc
Net Volume	1.11 Ft^3 (31.5 l)	1.36 Ft^3 (38.6 l)	1.61 Ft^3 (45.7 l)	1.86 Ft^3 (52.8 l)	2.11 Ft^3 (59.9 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	Volumen del altavoz - Volume de l' étage d'attaque - Subwooervolumen
Excursion Limited SPL	117dB	117dB	117dB	116dB	116dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	500 Watts	500 Watts	500 Watts	500 Watts	500 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

Enclosure Volume	2.00 Ft^3 (56.6 l)	2.50 Ft^3 (70.8 l)	3.00 Ft^3 (85.0 l)	3.50 Ft^3 (99.1 l)	4.00 Ft^3 (113.3 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Vent Dimensions	4"x10.25"	4"x9.25"	4"x8.5"	4"x7.75"	4"x7.25"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
F3	39 Hz	34 Hz	30 Hz	27 Hz	25 Hz	F3
Tuning Frequency	38 Hz	35 Hz	33 Hz	31 Hz	30 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	2.86dB	2.82dB	2.69dB	2.58dB	2.42dB	Ondulación - Ondulation - Wavelength
Net Volume	1.79 Ft^3 (50.6 l)	2.29 Ft^3 (65.0 l)	2.80 Ft^3 (79.3 l)	3.31 Ft^3 (93.6 l)	3.81 Ft^3 (107.9 l)	Volumen neto - Volume net - Nettovolumen
Driver Volume	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	Volumen del altovoz - Volume del l'étage d'attaque - Subwooervolumen
Vent Volume	.08 Ft^3 (2.2 l)	.07 Ft^3 (2.0 l)	.06 Ft^3 (1.8 l)	.06 Ft^3 (1.6 l)	.05 Ft^3 (1.5 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	120dB	119dB	119dB	119dB	118dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	500 Watts	500 Watts	500 Watts	500 Watts	500 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.5

Enclosure Volume	1.96 Ft^3 (55.5 l)	2.10 Ft^3 (59.5 l)	2.30 Ft^3 (65.1 l)	2.33 Ft^3 (66.0 l)	2.67 Ft^3 (75.6 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	52 - 120	47 - 115	42 - 110	39 - 105	34 - 100	Paso de banda - Bande passante - Bandpass
Bandpass Gain	6.9dB	5.8dB	4.6dB	3.3dB	1.8dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(3)4"x9"	(3)4"x11"	(3)4"x13.75"	(2)4"x10.5"	(2)4"x13.5"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	80 Hz	75 Hz	70 Hz	64 Hz	58 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.93dB	.97dB	1.01dB	1.05dB	1.09dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.51 Ft^3 (14.5 l)	.60 Ft^3 (17.1 l)	.73 Ft^3 (20.8 l)	.92 Ft^3 (26.1 l)	1.22 Ft^3 (34.5 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.11 Ft^3 (31.4 l)	1.11 Ft^3 (31.4 l)	1.11 Ft^3 (31.4 l)	1.11 Ft^3 (31.4 l)	1.11 Ft^3 (31.4 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwoofervolumen
Vent Volume	.20 Ft^3 (5.8 l)	.25 Ft^3 (7.1 l)	.32 Ft^3 (9.1 l)	.16 Ft^3 (4.5 l)	.21 Ft^3 (5.9 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	122dB	121dB	120dB	119dB	117dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	500 Watts	500 Watts	500 Watts	500 Watts	500 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung

s=0.6

Enclosure Volume	2.39 Ft^3 (67.7 l)	2.53 Ft^3 (71.6 l)	2.73 Ft^3 (77.3 l)	3.03 Ft^3 (85.8 l)	3.51 Ft^3 (99.4 l)	Volumen del gabinete - Volume de l'enceinte - Gehäusevolumen
Bandpass	51 - 105	46 - 100	43 - 95	37 - 90	32 - 85	Paso de banda - Bande passante - Bandpass
Bandpass Gain	8.2dB	7.2dB	6.0dB	4.6dB	3.1dB	Amplificación del paso de banda - Gain de bande passante - Bandpassverständigung
Vent Dimensions	(2)4"x3.5"	(2)4"x4.5"	(2)4"x6"	(2)4"x8"	(2)4"x10.5"	Dimensiones de las aberturas de ventilación - Dimensiones de l'enceinte - Entlüftungsabmessungen
Tuning Frequency	74 Hz	69 Hz	64 Hz	59 Hz	54 Hz	Frecuencia de sintonización - Fréquence d'accord - Resonanzfrequenz
Ripple	.30dB	.32dB	.34dB	.36dB	.38dB	Ondulación - Ondulation - Welligkeit
Sealed Volume	.62 Ft^3 (17.5 l)	.74 Ft^3 (21.0 l)	.92 Ft^3 (26.0 l)	1.18 Ft^3 (33.5 l)	1.62 Ft^3 (45.9 l)	Volumen sellado - Volume hermétique - Geschlossenes Volumen
Vented Volume	1.60 Ft^3 (45.2 l)	1.60 Ft^3 (45.2 l)	1.60 Ft^3 (45.2 l)	1.60 Ft^3 (45.2 l)	1.60 Ft^3 (45.2 l)	Volumen ventilado - Volume aéré - Ventiliertes Volumen
Driver Volume	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	.14 Ft^3 (3.9 l)	Volumen del altavoz - Volume de l'étage d'attaque - Subwooervolumen
Vent Volume	.05 Ft^3 (1.3 l)	.06 Ft^3 (1.7 l)	.09 Ft^3 (2.4 l)	.12 Ft^3 (3.4 l)	.16 Ft^3 (4.5 l)	Volumen de las aberturas de ventilación - Volume d'aération - Entlüftungsvolumen
Excursion Limited SPL	123dB	122dB	121dB	119dB	118dB	Nivel de presión sonora de excursion limitada - Niveau de pression acoustique limitée par la course - Auslenkungsbegrenzter Schallpegel
Excursion Limited Power	500 Watts	500 Watts	500 Watts	500 Watts	500 Watts	Potencia de excursion limitada - Puisance limitée par la course - Auslenkungsbegrenzte Leistung
