TSS-500 - Enceinte audio INFINITY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte audio pour home cinema (système 5.1)
Marque	Infinity
Modèle	TSS-500
Composition	4 satellites, 1 enceinte centrale, 1 subwoofer amplifié
Dimensions satellites (H x L x P)	195 mm x 89 mm x 70 mm
Poids satellites	0,5 kg chacun
Dimensions centrale (H x L x P)	89 mm x 305 mm x 70 mm
Poids centrale	0,9 kg
Dimensions subwoofer (H x L x P)	403 mm x 346 mm x 371 mm
Poids subwoofer	14,4 kg
Réponse en fréquence satellites	150 Hz - 25 000 Hz (±3 dB)
Réponse en fréquence subwoofer	39 Hz - 150 Hz (±3 dB)
Puissance d'amplification subwoofer	100 W RMS
Amplification recommandée satellites	10 - 100 watts
Impédance nominale	8 ohms
Sensibilité satellites	86 dB
Blindage magnétique	Oui (satellites et centrale)
Montage mural	Possible pour satellites (supports inclus)
Alimentation subwoofer	Secteur (cordon d'alimentation fourni)
Consommation	Veille automatique après environ 10 minutes sans signal
Entrées subwoofer	1 entrée LFE, 2 entrées niveau ligne (gauche/droite)
Maintenance	Nettoyer avec un chiffon doux et sec ; vérifier les connexions une fois par an
Accessoires fournis	2 cordons haut-parleur (12 m), 3 cordons haut-parleur (6 m), 1 cordon subwoofer (4,5 m), supports muraux pour satellites
Garantie	Consulter la déclaration de garantie fournie

FOIRE AUX QUESTIONS - TSS-500 INFINITY

Comment brancher les enceintes TSS-500 à mon ampli-tuner ?

Mettez tous les appareils hors tension. Connectez chaque borne + de l'ampli à la borne + (rouge) de l'enceinte, et chaque borne - (noir) à la borne - (noir) de l'enceinte. Respectez impérativement la polarité pour une qualité sonore optimale. Utilisez les cordons fournis, en veillant à ne pas créer de court-circuit.

Quelle est la meilleure position pour les satellites surround ?

Placez les satellites surround latéralement, un à gauche et un à droite, légèrement en retrait par rapport à votre position d'écoute, à une hauteur comprise entre 1,5 et 2 mètres. Vous pouvez les poser sur une étagère ou les fixer au mur à l'aide des supports inclus.

Comment régler le niveau du subwoofer ?

Commencez par régler la commande de niveau du subwoofer sur MIN. Lancez une source avec des basses significatives à volume modéré. Ajustez progressivement le niveau jusqu'à obtenir des basses audibles mais harmonieuses avec le reste du système. Évitez de trop exagérer les graves.

Que signifie la diode lumineuse à l'arrière du subwoofer ?

La diode témoin indique l'état de fonctionnement : ROUGE = veille (pas de signal, ampli désactivé) ; VERTE = activé (signal détecté, ampli actif). Le subwoofer passe automatiquement en veille après environ 10 minutes sans signal.

Puis-je fixer les satellites au mur ?

Oui, les satellites sont conçus pour un montage mural. Utilisez les supports fournis. Fixez l'embase au mur avec des vis et chevilles adaptées (non fournies), puis installez le satellite selon les étapes décrites dans la notice. La fixation murale est sous votre responsabilité.

Quelle est l'impédance des enceintes TSS-500 ?

L'impédance nominale des satellites et de l'enceinte centrale est de 8 ohms. Assurez-vous que votre ampli-tuner est compatible avec cette impédance.

Comment nettoyer les enceintes ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière et les traces de doigts. N'utilisez jamais de nettoyants liquides ou aérosols.

Que faire si une enceinte ne produit aucun son ?

Vérifiez d'abord les connexions et la polarité. Inversez les câbles gauche et droite sur l'ampli. Si le défaut se déplace, le problème vient du câble ou de l'ampli. Si le défaut reste sur la même enceinte, l'enceinte est probablement défectueuse et doit être réparée.

Le subwoofer ne s'allume pas, que vérifier ?

Assurez-vous que le cordon d'alimentation est branché sur une prise secteur active et que l'interrupteur marche/arrêt à l'arrière du subwoofer est en position On. Vérifiez également que le niveau n'est pas réglé sur MIN et que l'ampli envoie bien un signal.

Quelles sont les caractéristiques techniques du caisson de basses ?

Le subwoofer amplifié délivre 100 W RMS avec un woofer de 200 mm. Sa réponse en fréquence est de 39 Hz à 150 Hz (±3 dB). La fréquence de coupure est réglée à 120 Hz avec une pente de 24 dB/octave en entrée niveau ligne.

MODE D'EMPLOI TSS-500 INFINITY

L'éclair fléché au centre d'un triangle équilateral prévient la présence de courants élevés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilatéral prévient l'utilité de la présence d'instructions importantes dans le mode d'emploi concernant la mise en œuvre et l'entretien de l'appareil.

ATTENTION: POUR RÉDUIRE LES

Déclaration de conformité

Nous, Harman Consumer Group International

2, route de Tours

72500 Château-du-Loir

France

Déclarons, en notre propre responsabilité, que le produit

décrit dans ce mode d'emploi est conforme aux normes

techniques

EN610006.3:2001

EN 61000-6-1:2001

Laurent Rault

Déclaration de conformité

Nous, Harman Consumer Group International

2, route de Tours

72500 Château-du-Loir

France

Déclarons, en notre propre responsabilité, que le produit

décrit dans ce mode d'emploi est conforme aux normes

techniques :

EN 55013:2001

EN 55020:3003

EN 61000-3-2:2000

EN 61000-3-3:1995+A1:2001

EN 60065:2002

Laurent Rault

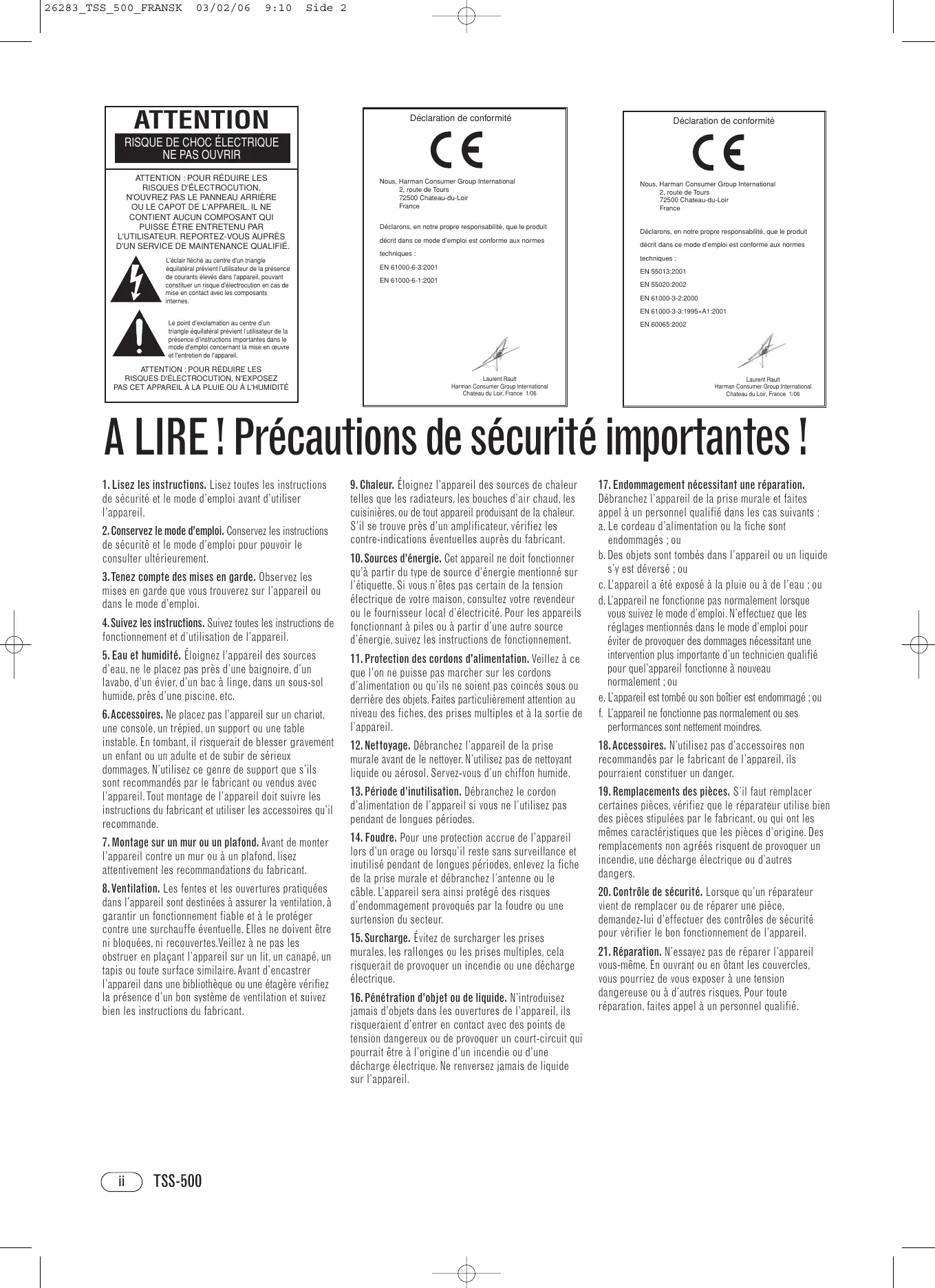

A LIRE! précautions de sécurité importantes !

1. Lisez les instructions. Lisez toutes les instructions de sécurité et le mode d'emploi avant d'utiliser l'appareil.
2. Conservez le mode d'emploi. Conservez les instructions de sécurité et le mode d'emploi pour pouvoir le consulter ultérieurement.
3. Tenez compte des mises en garde. Observez les mises en garde que vous trouvez sur l'appareil ou dans le mode d'emploi.
4. Suivez les instructions. Suivez toutes les instructions de fonctionnement et d'utilisation de l'appareil.
5. Eau et humidité. Éloignez l'appareil des sources d'eau, ne le placez pas près d'une baignoire, d'un lavabo, d'un évier, d'un bac à linge, dans un sous-sol humide, près d'une piscine, etc.
6. Accessoires. Ne placez pas l'appareil sur un chariot, une console, un trépied, un support ou une table instable. En tombant, il risquerait de blesser gravement un enfant ou un adulte et de subir des sérieux dommages. N'utilisez ce genre de support que s'ils sont commandés par le fabricant ou vendus avec l'appareil. Tout montage de l'appareil doit suivre les instructions du fabricant et utiliser les accessoires qu'il recommande.
7. Montage sur un mur ou un plafond. Avant de monter l'appareil contre un mur ou à un plafond, lisez attentivement les recommandations du fabricant.
8. Ventilation. Les fentes et les ouvertures pratiquées dans l'appareil sont destinées à assurer la ventilation, à garantir un fonctionnement fiable et à le protégé
9. sant de la chaleur. S'il se trouve près d'un amplificateur, vérifiez les contre-indications eventuelles auprès du fabricant.
10. Sources d'énergie. Cet appareil ne doit fonctionner qu'à partir du type de source d'énergie mentionné sur l'étiquette. Si vous n'êtes pas certain de la tension électrique de votre maison, consultez votre revendeur ou le fournisseur local d'électricité. Pour les appareils fonctionnant à piles ou à partir d'une autre source d'énergie, suivez les instructions de fonctionnement.
11. Protection des cordons d'alimentation. Veillez à ce que l'on ne puisse pas marcher sur les cordons d'alimentation ou qu'ils ne soient pas coincés sous ou derrière des objets. Faites particulièrement attention au niveau des fiches, des prises multiples et à la sortie de l'appareil.
12. Nettoyage. Débranchez l'appareil de la prise murale avant de le nettoyer. N'utilisez pas de nettoyant liquide ou aérosol. Servez-vous d'un chiffon humide.
13. Période d'inutilisation. Débranchez le cordon d'alimentation de l'appareil si vous ne l'utilisez pas pendant de longues périodes.
14. Foudre. Pour une protection accrue de l'appareil lors d'un orage ou lorsqu'il reste sans surveillance et inutilisé pendant de longues périodes, enlevez la fiche de la prise murale et débranchez l'antenne ou le câble. L'appareil sera ainsi protégé des risques d'endommagement provoqués par la foudre ou une surtension du secteur.
15. Surcharge. Évitez de surcharger les prises murales, les rallonges ou les prises multiples, cela risquerait de provoquer un incendie ou une décharge électrique.
16. Pénétration d'objet ou de liquide. N'introduisez jamais d'objets dans les ouvertures de l'appareil, ils risqueraient d'entrer en contact avec des points de tension dangereux ou de provoquer un court-circuit qui pourrait être à l'origine d'un incendie ou d'une décharge électrique. Ne renversez jamais de liquide sur l'appareil.

17. Endommagement nécessitant une réparation.

Débranchez l'appareil de la prise murale et faites appel à un personnel qualifié dans les cas suivants : a. Le cordon d'alimentation ou la fiche sont endommagés ; ou b. Des objets sont tombés dans l'appareil ou un liquide s'y est déversé ; ou c. L'appareil a été exposé à la pluie ou à de l'eau ; ou d. L'appareil ne fonctionne pas normalement lorsque vous suivez le mode d'emploi. N'effectuez que les réglages mentionnés dans le mode d'emploi pour éviter de provoquer des dommages nécessitant une intervention plus importante d'un technicien qualifié pour que l'appareil fonctionne à nouveau normalement ; ou e. L'appareil est tombé ou son boîtier est endommagé ; ou f. L'appareil ne fonctionne pas normalement ou ses performances sont nettement moindres. 18. Accessoires. N'utilisez pas d'accessoires non recommandés par le fabricant de l'appareil, ils pourraient constituer un danger. 19. Remplacements des pièces. S'il faut remplacer certaines pièces, vérifiez que le réparateur utilise bien des pièces stipulées par le fabricant, ou qui ont les mêmes caractéristiques que les pièces d'origine. Des remplacements non agréés risquent de provoquer un incendie, une décharge électrique ou d'autres dangers. 20. Contrôle de sécurité. Lorsqu'un réparateur vient de remplacer ou de réparer une pièce, demandez-lui d'effectuer des contrôles de sécurité pour vérifier le bon fonctionnement de l'appareil. 21. Réparation. N'essayez pas de réparer l'appareil vous-même. En ouvrant ou en enlevant les couvercles, vous pourriez vous exposer à une tension dangereuse ou à d'autres risques. Pour toute réparation, faites appel à un personnel qualifié.

Table des matières

ii Consignes de sécurité 1 Généralités 1 À la réception 1 Configurez votre système 2 Emplacements 2 Montage mural des satellites 3 TSS-500 à montage mural 4 Raccordements Enceinte centrale et Satellites 5 Commandes du subwoofer 6 Raccordement subwoofer 7 Mode opératoire 7 Maintenance et réparation 8 Spécifications

Système d'enceintes™ intégré infinity

Les Systèmes d'enceintes intégrés Infinity s'inscrivent dans la longue tradition Infinity pour la fidélité de la restitution de l'image sonore. Ils intègrent des transducteurs de haute qualité, des circuits séparateurs précis et des coffrets haute finition pour fournir leurs performances exceptionnelles aux systèmes multicanaux pour Home Cinema. Toutes les enceintes, à l'exception des subwoofer amplifiés, ont un blindage antimagnétique qui permet de les placer à proximité d'un télévisieur.

Procédez au déballage avec précaution. Si vous suspectez que l'équipement a subi un quelconque dommage au cours de son transport, contactez immédiatement votre revendeur ou la société de livraison. Gardez le carton et autres matériel d'emballage dans un endroit sûr où vous pourrez facilement les retrouver. Ouvrez le carton et vérifiez le contenu:

• Déclaration de garantie

Cablagefourni: 2 cordons haut-parleur (12m) 3 cordons haut-parleur (6m) 1 cordon subwoofer (4,5m)

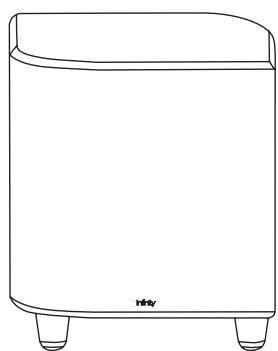

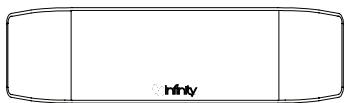

(1) Subwoofer (1) Enceinte centrale

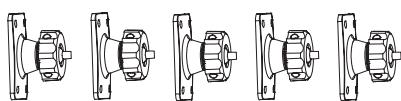

(4) Satellites (5) Supports muraux pour satellites

Configurez VOITRE systéme

Avant de décider où placer vos haut-parleurs, comparez la configuration de votre pièce et les Figures 1 et 2.

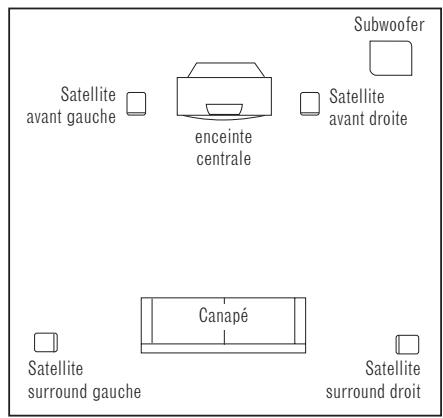

Figure 1. Sur cette installation typique, les satellites servent à restituer le son des canaux frontaux et surround. Le canal central produit les sons et les dialogues. Le subwoofer amplifie et restitue les graves des enregistrements musicaux et des effets spéciaux des bandes-sons des films.

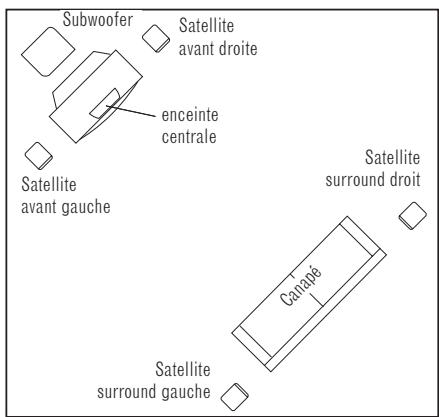

Figure 2. Cette installation alternative est mistrux appropriée à certaines salons.

NOTA : Les satellites peuvent être posés sur une étagère, ou fixés au mur au moyen des supports inclus.

Canaux frontaux droite et gauche

Placez un satellite de part et d'autre du téléviseur, à droite et à gauche comme illustré en Figure 1. Comme ils ont un blindage anti-magnétique, vous pouvez les placer très près de l'appareil sans craindre de distortions de l'image.

Canal central

Placez l'enceinte directement sur le téléviseur, ou dessous. Utilisez une étagère si le téléviseur ne fournit pas un appui suffisamment stable.

Canaux surround

Placez les satellites latéralement, un à gauche un à droite, ou légèrement en retrait par rapport à la position d'écoute, et à une hauteur comprise entre 1,5 et 2 mètres.

L'installation d'un subwoofer peut s'avérer plus compliquée que celle des autres enceintes de votre chaîne. Il est donc fortement recommandé de lire attentivement ces lignes avant de brancher le subwoofer au reste de votre système. Si vous avez des doutes quant aux particularités de votre installation, demandez conseil à votre revendeur.

Les performances du subwoofer dépendent directement de l'emplacement de cet équipement dans la pièce d'écoute et de son positionnement relatif par rapport aux enceintes satellites. Le réglage du volume sur celui des enceintes droite et gauche est également d'importance cruciale pour l'harmonisation de toute la chaîne acoustique. Si vous le réglez trop fort, vous obtiendrez des basses bombastiques et par trop dominantes. Si vous le réglez sur une valeur trop faible, vous remettrez l'utilité du subwoofer en question.

De manière générale, plus vous placerez le subwoofer près des murs et des angles, plus l'effet des basses sera amplifié. Si vous estimez que l'image sonore totale contient relativement trop de sons BASSE FREQUENCY, ÉLOIGNEZ le subwoofer des parois. Et vice versa. Les conseils d'installation ci-après peuvent éventuellement vous aider. Les acousticiens s'accordant à dire que les FREQUENCES basses, au-dessous de 125Hz, sont omnidirectionnelles en conditions de champ libre. En conséquence, la question de l'emplacement d'un subwoofer ne serait pas d'importance cruciale. Mais s'il est vrai en théorie que les grandes longueurs d'onde de très BASSE FREQUENCY n'ont pas de caractéristiques directionnelles, il en va autrement de l'installation d'un subwoofer dans une pièce de dimensions limitées où les réflexions, les ondes stationnaires et les absorptions influent sur la qualité des émissions de toute source sonore. C'est pourquoi il importe de faire plusieurs essais de positionnement du subwoofer avant de décider de son emplacement définitif. L'emplacement idéal varie avec la géométrie du local d'écoute et avec la quantité et la qualité des effets de basse souhaités.

Montage sur pied

Un pied optionnel TSS-Stand 500 est disponible, si vous souhaitez placer votre satellite TSS-500 sur le sol : consultez votre distributeur ou www.infinitysystems.com pour en savoir plus. En plus, il existe un insert de 1/4 -20 dans chaque satellite qui permet de monter le satellite sur de nombreux pieds de pièces. Dévissez le socle arrêté pour accéder à l'insert.

Montage MURAL des satellites

Les satellites du système sont conçus pour un montage mural. Les armatures pour fixation des enceintes sur le mur doivent être assujetties avec quatre vis à bois de 10 (38mm) visées dans des trous chevillés.

NOTA : La fixation des enceintes au mur est à l'entière initiative et responsabilité de l'installateur de même que le choix des vis et chevilles utilisées.

Montage MURAL (CONT.)

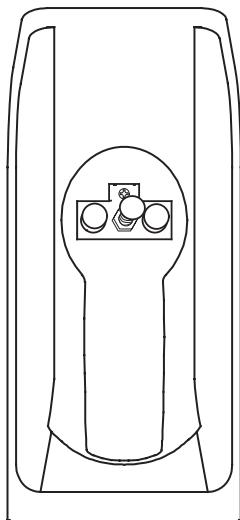

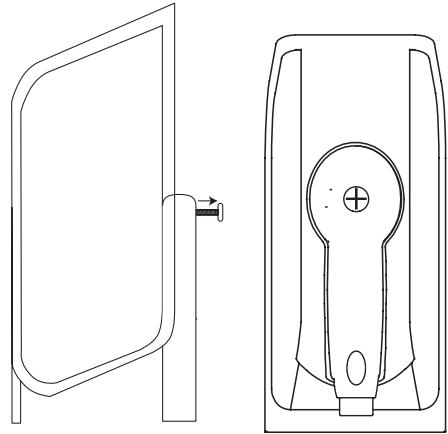

Etape 1. Satellites uniquement : démontez le socle de bureau en enlevant la vis à l'arrière de l'enceinte. Etape 2. Marquez les positions sur le mur à l'emplacement souhaité des vis de montage.

Etape 3. Placez l'embase contre le mur et vissez les quatre vis à bois 1 - 1 / 2 #10 à travers les trous de l'embase dans le mur. Si aucune cheville n'est disponible, utilisez un ancrage approprié.

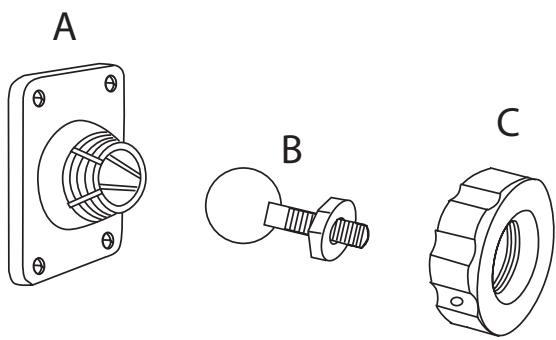

Étape 4. Dévissez le collier rond (C) de l'embase (A).

Etape 5. Vissez l'ensemble bille et filage (B) sur l'insert 1/4 -20 à l'arrière de l'enceinte. Revenez d'un 1/2 tour et serrez l'écrou contre l'enceinte. Etape 6. Fixez le fil d'enceinte comme indiqué à la page 4. Etape 7. Passez le collier (C) sur l'ensemble bille et filetage (B) qui est monté sur l'enceinte, avec le côté fini du collier faisant face à l'arrête de l'enceinte.

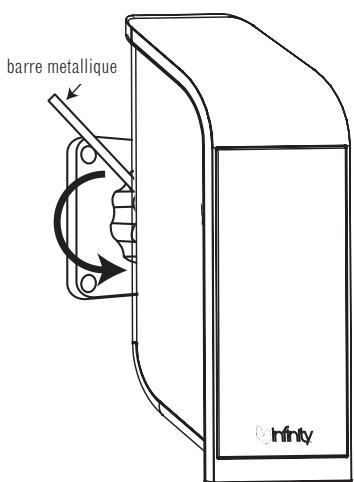

Etape 8. Poussez doucement la bille directement dans l'embase montée sur le mur, inclinez l'enceinte comme vous le souhaitez et serrez le collier à l'aide de la barre métallique fournie. Figure 3. Embase sur le mur.

Mettez tous les appareils hors tension

Après avoir positionné tous les haut-parleurs, vous pouvez maintenant procéder aux raccordements. Vous devez être tous les appareils hors tension. Utilisez des cordons de haute qualité. Les cordons fournis sont codés. Plus la distance est longue, plus le calibre des cordons doit être important. Une rainure ou autre forme de codage sur le fil correspond généralement à la polarité positive (+). Le cas échéant, consultez les manuels d'utilisation de votre ampli-tuner pour y voir confirmation des procédures de branchement.

Satellites

Connectez chaque borne + de l'ampli-tuner à la borne + (rouge) de chaque enceinte, comme montré en Figure 4. Connectez les bornes - (noir) pareillement.

Important!

Ne pas inverser les polarités (+ en - ou - en +), sous peine d'obtenir une image sonore médiocre et une réponse anémiée du système dans les graves. Vérifiez l'isolement électrique pour éviter les courts-circuits qui pourraient endommager vos équipements.

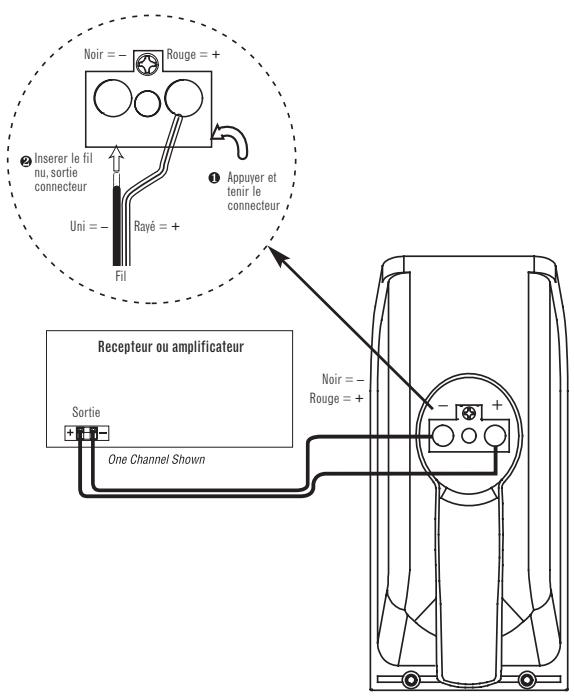

Figure 4. Schéma de raccordement montrant les polarités à respecter pour chaque canal d'enceinte d'un système Home Cinema.

Canal central

Connectez chaque borne + de l'ampli-tuner à la borne + (rouge) de l'enceinte, comme montré en Figure 5. Connectez les bornes - (noir) pareillement.

Important!

Ne pas inverser les polarités (+ en - ou - en +), sous peine d'obtenir une image sonore médiocre, ainsi qu'une faible réponse du système dans les graves. Vérifiez l'isolement électrique pour éviter les courts-circuits qui pourraient endommager vos équipements.

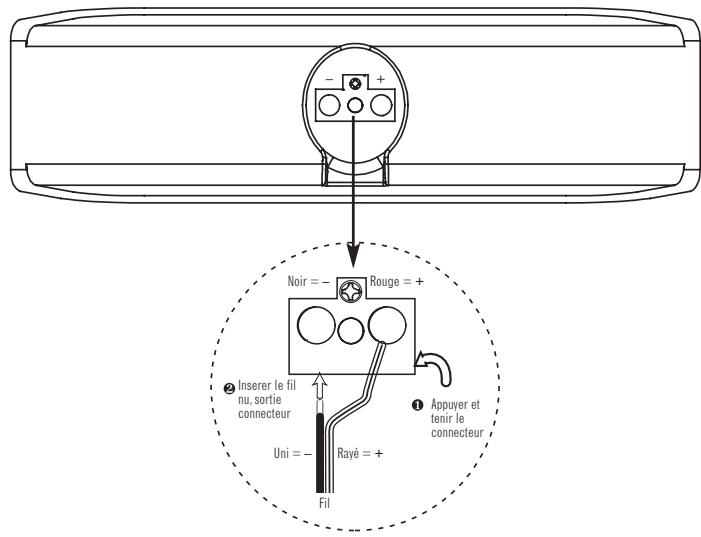

Figure 5. Schéma de câblage illustrant les connexions de polarité pour un canal central.

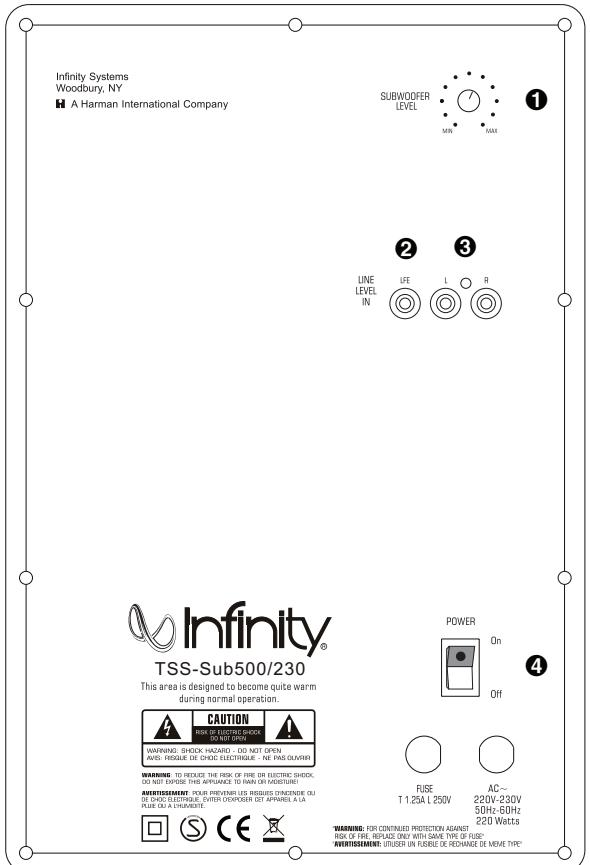

Panneau arrêté

Commande de niveau du subwoofer • Entrée LFE 3 Entrées niveau ligne 4 Interrupteur M/A

Quelques suggestions

Nous vous conseillons de ne pas faire fonctionner vos enceintes et le caisson de basse avec les commandes de graves, d'aigues et de basses réglées au maximum sous peine d'endommager vos circuits électroniques et acoustiques.

La commande de volume de votre ampli-tuner n'est pas une indication spécifique du niveau d'intensité global des enceintes. Ce qui importe est le niveau d'intensité avec lequel le système peut restituer le son.

Prenez l'habitude de baisser le volume de votre ampli-tuner chaque fois que vous changez une cassette ou un CD ou que vous commutez du mode AM en FM. Des signaux transitoires excessifs (claquements ou cliquements) peuvent endommager les enceintes, voir même le caisson de basse.

Important!

TOUJOURS ETEINDRE TOUS LES APPAREILS, caisson de basse y compris, chaque fois que vous modifiez le câblage, branchez des fiches, etc.

Si vous ampli-tuner est équipé d'un décodeur Dolby* Digital ou DTS®, avec une sortie LFE (effets spéciaux basse fréquence) ou subwoofer :

Si votre ampli-tuner n'est pas équipé d'un décodeur Dolby Digital ou DTS mais possède une sortie subwoofer :

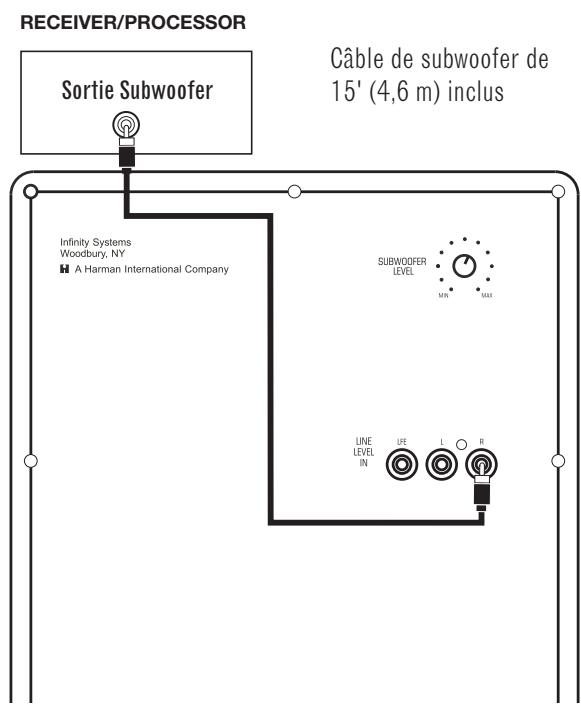

NOTA : Si votre ampli-tuner n'a qu'une sortie sub, utilisez l'entrée gauche ou droite (L ou R).

Modes surround

Lors de l'utilisation du TSS-500 avec un amplificateur audio vidéo en mode Dolby Digital ou DTS, assurez-vous que les enceintes sont configurées en "small" dans le logiciel de l'ampli. En mode Dolby Pro Logic, assurez-vous que le canal central (center) est configuré en "Large".

Certains ampli-tuners Dolby Digital proposent différentes options de configuration en fonction de chaque source ou mode surround utilisé (CD-stereo, cassette vidéo, Dolby, Pro Logic). Dans tous les cas, suivez les instructions qui accompagnent vos équipements pour vous assurer que la sortie du subwoofer est active et que les enceintes sont définies "Small" pour chaque mode.

Si l'ampli-tuner est équipé de réglages de coupure ajustables, nous conseillons de régler la fréquence de coupure du subwoofer entre 100Hz - 120Hz.

Mise en marche

Branchez le cordon d'alimentation du subwoofer à une prise murale.

N'utilise pas les prises d'alimentation en courant situées sur le panneau arrière des amplificateurs audio video.

Réglez pour commencer la commande de niveau du subwoofer ① sur "MIN".

Activez le commutateur de marche/arrêt ④ situé sur le panneau arrière du subwoofer.

Mettez votre chaîne en marche et lancez la lecture d'un CD ou d'un DVD, à un volume modéré.

Activation automatique/mode de veille

Lorsque le commutateur 4 est en position ON, la diode témoin du panneau arrêté reste allumée (rouge ou verte) pour indiquer le mode de fonctionnement du subwoofer (activé ou en veille).

ROUGE = VEILLE (pas de signal, Ampli désactivé)

VERTE = ACTIVÉ (signal détecté, Ampli actif)

Le subwoofer passe automatiquement en mode de veille s'il n'a pas détecté de signal pendant une dizaine de minutes. Il s'activera instantanément à toute détection de signal. En fonctionnement normal, laissez le commutateur 4 en position de marche. Ne le mettez en position d'Arrêt 4 que si votre système ne doit pas être utilisé pendant quelques temps, par exemple si vous partez en vacances.

Ajuster le niveau

Mettez la commande de niveau du subwoofer ① sur la position médiane. Si aucun son n'est émis par le subwoofer, vérifiez le câble d'alimentation secteur et les branchements. La prise murale est-elle bien reliée au secteur ? Le commutateur de marche/arrêt ④ est-il bien en position "On" ? Quand vous êtes sûr(e) que le subwoofer est alimenté, lancez la lecture d'un CD, d'un disque ou d'une cassette contenant des effets de basse significatifs.

Réglez le volume global du préamplificateur ou de la stéréo sur un niveau agréable. Puis ajustez le volume spécifique du subwoofer 1 jusqu'à atteindre le niveau de basses souhaité, c'est-à-dire bien audible mais s'intégrant de manière harmonieuse à l'image sonore globale. Beaucoup ont tendance à exagérer la contribution des basses au rendu sonore total, en vertu du principe selon lequel un subwoofer sert précisément à fournir des basses en grande quantité. Ce qui est loin d'être exact. Un subwoofer sert en réalité à améliorer la qualité de reproduction des signaux basse fréquence, pour qu'ils puissent moins être perçus physiquement. Si vous n'équilibrez pas les effets fournis par les divers éléments de votre chaîne, l'impact

sonore sera tout sauf naturel. Les vrais audiophiles savent régler le niveau de leur subwoofer pour que la réponse aux basses fréquences soit toujours présente mais jamais envahissante.

Emplacement définitif

Après avoir branché correctement les enceintes du système TSS-500 et en avoir vérifié le bon fonctionnement, vous pouvez enfin optimiser les performances de votre chaîne/système en fonction de la configuration particulière de votre local d'écoute. Vous avez déjà trouvé un emplacement approximatif pour votre subwoofer. Pour traquer la position optimale, il suffit parfois de le déplacer d'apeine quelques centimètres dans l'une ou l'autre direction. Nous vous conseillons donc de consacrer tout le temps nécessaire aux essais de positionnement pour donner à vos enceintes la possibilité de fonctionner au maximum de leurs potentialités.

Maintenance et réparation

Utilisez un chiffon doux pour effacer les traces de doigts ou enlever la poussière sur les coffrets des haut-parleurs et du caisson.

Vérifiez et nettoyez régulièrement toutes les connexions. La fréquence d'entretien dépend des métaux utilisés, des conditions atmosphériques et d'autres facteurs. Une fois par an est un minimum.

En cas d'anomalie, vérifier la connexion et la propreté des branchements. Si le défaut se manifeste sur une enceinte, inverser les fils gauche et droite. Si le défaut persiste, c'est l'enceinte qui est défectueuse. Si le problème se déplace vers l'autre enceinte, le défaut est à chercher au niveau des fils ou d'un autre élément. Si votre TSS-500 avait besoin d'être réparé, contactez le revendeur local Infinity ou visitez www. infinitisystems. com pour savoir où se trouve le centre de services Infinity le plus près de chez vous.

TSS-500

	Satellites	Canal central
Réponse en fréquences:	150Hz - 25,000Hz (±3dB)	150Hz - 25,000Hz (±3dB)
Amplification recommmandée:	10 - 100 watts	10 - 100 watts
Sensibilité:	86dB	87dB
Impédance nominale:	8 Ohms	8 Ohms
Fréquence de coupure:	7.000Hz	7.000Hz
Médiums:	64 mm. Blindage vidéo	Double 64 mm. Blindage vidéo
Tweeter:	19 mm Blindage vidéo	19 mm Blindage vidéo
Dimensions (H x L x P):	195 mm x 89 mm x 70 mm	89 mm x 305 mm x 70 mm
Poids:	0,5kg	0,9kg
	Subwoofer amplifié
Réponse en fréquences:	39Hz - 150Hz (±3dB)
Puissance d'amplification:	100 watts RMS
Woofer:	200 mm
Fréquence de coupure:	120Hz, 24dB/octave (entree de niveau de ligne [non-LFE])
Dimensions (H x L x P):	403 mm x 346 mm x 371 mm
Poids:	14,4 kg

Notre politique tend tout autant au perfectionnement en continu de nos systèmes qu'à la création de nouveaux produits. C'est pourquoi les spécifications et les caractéristiques des équipements Infinity sont modifiables sans préavis.
