MODE D'EMPLOI PROLINE 7305 NOVY

FR - Belgique France

Instructions d'installation

p. 8

Voici les consignes d'installation de UP_SIDE. Lire attentivement les instructions avant l'installation et la mise en service. Il est recommandé de confier l'installation à un professionnel. Retirer la hotte de son emballage avec précaution.

La hotte doit être encastrée dans un plan de travail et être exclusivement destinée à usage domestique.

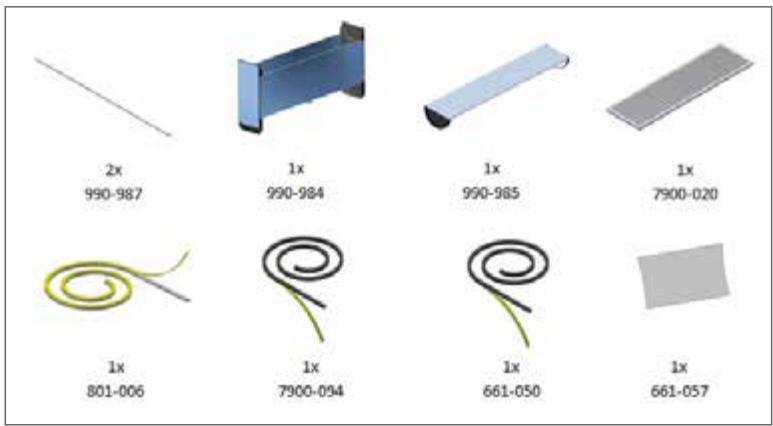

Vérifier, à l'aide du dessin ci-dessous, que l'ensemble des matériels de montage et accessoires ait bien été fourni.

1 Installation

Définir le mode de montage de UP_SIDE avec les dominos ou la table de cuisson : pose standard ou affleurante.

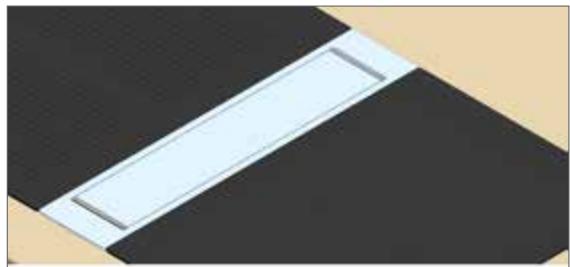

1.1 Decoupe dans le PLAN de travail pour POSE standard

Prévoir une découverts dans le plan de travail aux dimensions suivantes:

X = 502 mm (tolérance -0/+1 mm) pour UP_SIDE et table de cuisson au-dessus d'UP_SIDE. Pour l'appareil de cuisson situé à côté d'UP_SIDE, la découverts doit être de 490 mm.

Y = les dimensions totales des dominos + UP_SIDE(s) - 10 mm

REMARQUE :

Les combinaisons les plus fréquentes de UP_SIDE avec dominos ou une table de cuisson à induction figurent dans les annexes en fin de document.

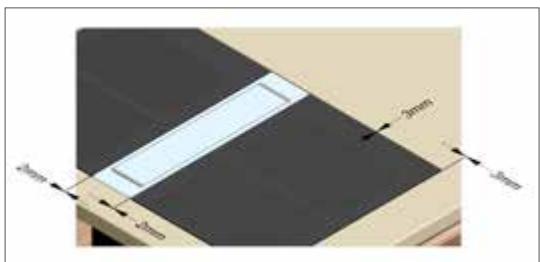

1.2 Decoupe dans le PLAN de travail pour POSE affleurante

Découpe dans le plan de travail:

X = 502mm (tolérance -0 / + 1)

Y = largeur totale d'encastrement des dominos + espace de 2 mm entre chaque élément + UP_SIDE(s) - 10 mm

Bord fraisé:

X= 526 mm Y = largeur extérieure de tous les apparèils + espace pour appliquer le joint de silicone (3 mm entre plan de travail et apparèil, 2 mm entre 2 apparèils) Z = profondeur du bord fraisé = épaisseur du verre de la table de cuisson +1,5mm (tolerance -0 / + 0.5mm)

Exemple de découpe pour 2 x UP SIDE et 3 éléments domino:

Domino 2 zones (380 mm) + UP_SIDE (110 mm) + Domino 2 zones (380 mm) + UP_SIDE (110 mm) + Domino wok (380 mm)

Pose affleurante :

Découpe

$$ \begin{array}{l} X = 5 0 2 \mathrm {m m} \ Y = (3 8 0 \mathrm {m m} + 2 \mathrm {m m} + 1 1 0 \mathrm {m m} + 2 \mathrm {m m} + 3 8 0 \mathrm {m m} + 2 \mathrm {m m} + 1 1 0 \mathrm {m m} + 2 \mathrm {m m} + 3 8 0 \mathrm {m m}) - 1 0 \mathrm {m m} \ \end{array} $$

Bord fraisé

$$ \begin{array}{l} X = 5 2 6 \mathrm {m m} \ Y = 3 \mathrm {m m} + 3 8 0 \mathrm {m m} + 2 \mathrm {m m} + 1 1 0 \mathrm {m m} + 2 \mathrm {m m} + 3 8 0 \mathrm {m m} + 2 \mathrm {m m} + 1 1 0 \mathrm {m m} + 2 \mathrm {m m} + 3 8 0 \mathrm {m m} + 3 \mathrm {m m} \ \end{array} $$

1.3 Inversion de la SORTIE d'air

Selon la position du boitier du moteur (à gauche ou à droite de UP_SIDE), la sortie d'air de UP_SIDE peut être inversée.

A: Enlevez les 8 vis du boîtier d'évacuation insonorisé. B: Enlevez les 4 vis du boîtier électronique, tournez-le et repositionnez-le (les câbles sont alors dirigés vers le dessus). Remontez les 4 vis d'origine. C: Tournez le boîtier d'évacuation et revissez-le.

1.4. Changer la position de l'enjoliveur

Tournez l'enjoliveur pour que le logo Novy soit toujours dans la bonne direction. Retirez l'enjoliveur, tournez-le dans la bonne direction et reclimez l'enjoliveur.

2 Montage

Attention! En cas d'utilisation de l'adaptateur (7901.052), il est impératif de le monter sur UP_SIDE avant l'encastrement de la hotte dans le plan de travail (Plus d'infos sur l'adaptateur 7901.052 au chapitre 6).

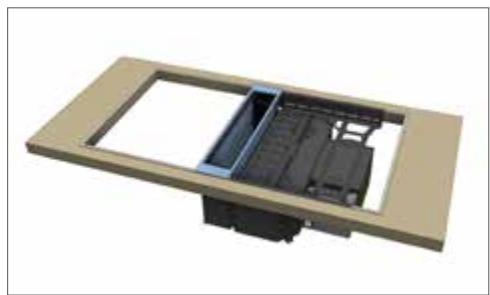

2.1 POSE standard

Collez le ruban d'isolation gris fourni (661-050) sur le bord de la découpe.

Déterminez la position de UP_SIDE et posez la hotte à l'endroit correct dans la découpe.

Continuez avec 2.3

2.2 POSE Affleurante

Avant d'installer des dominos et/ou une table de cuisson à induction, il est nécessaire d'effectuer les préparations suivantes :

Pour étanchéifier l'installation de UP_SIDE, collez une baguette (990-987) sur la face inférieure de l'appareil de cuisson à induction adjacent à UP_SIDE. - Retournez l'appareil de cuisson en question et marquez le milieu du côté adjacent à UP_SIDE.

• Marquez également le milieu de la baguette et ôtez la bande de protection.

Collez la baguette sur la face inférieure de l'appareil de cuisson à induction et centrez-la de façon qu'elle déborde de l'appareil de 2,5 mm au maximum.

Posez UP_SIDE dans la position correcte et raccordez en premier le conduit d'évacuation avant de poser les dominos ou la table de cuisson à induction dans l'ouverture.

L'évacuation de la hotte doit être bien soignée afin de permettre l'évacuation optimale des vapeurs de cuisson. Il y a le besoin

entre un conduit d'évacuation vers l'extérieur ou le raccordement du conduit d'évacuation sur un caisson insonorisé avec un filtre à charbon Monoblock. Plus d'infos sur les caissons insonorisés, voir chapitre 6.

Pour un fonctionnement optimal de la hotte, il est important, lors de l'installation, de respecter les consignes suivantes :

Lors de l'utilisation d'un conduit d'évacuation rond :

Utilisez des tubes lisses et ignifuges dont le diamètre intérieur est égal au diamètre extérieur du raccord de la hotte. Pour UP_SIDE il faut un conduit d’évacuation de 0150 mm. Étirez les conduits souples le plus possible puis découpez-les à dimension. - Ne réduisez pas le diamètre de l’évacuation. Tout rétrécissement entraîne une diminution de l’efficacité et une augmentation du niveau sonore. En cas de raccordement en toiture, il est nécessaire de mettre en place un antirefouleur pour stopper un return d’air froid en cuisine. Utilisez un collier de serrage ou de ruban adhésif aluminium pour rendre étanche les raccords. - En cas d’évacuation sur une façade extérieure, utilisez un clapet à volets mobile.

Lors de l'utilisation d'un conduit d'évacuation plat :

Utilisez des conduits plats aux angles arrondis équipés de conducteurs d'air dans les coudes. Ces conduits sont disponibles chez Novy. - Placez un adaptateur de raccordement à la sortie du boîtier d'évacuation de UP_SIDE. - En cas d'installation dans un espace réduit, utilisez un adaptateur extra-plat (option) (numéro d'article 7901.052). Pour plus d'infos, voir chapitre 5.

Généralités:

• Faites en sorte que le conduit soit le plus court possible et le plus direct possible vers l'extérieur.
• Évitez les coudes à. Réalisez des coudes ouverts pour un bon acheminement de l'air. En cas d'évacuation au travers d'un mur à vide d'air, assurez-vous que le conduit d'évacuation le traverse et débouche à l'extérieur. En cas d'évacuation, utilisez un tubage à double paroi d'une section suffisante.
• Ne raccordez jamais à un conduit de cheminée en service pour une autre fonction.
• Prévoyez impérativement une entrée d'air suffisante dans la pièce. On peut assurer l'apport d'air frais avec une grille d'aération ou une fenêtre ou une porte entrouverte. Pour assurer l'étanchéité de l'installation, utilisez le ruban d'isolation blanc fourni (801-006).

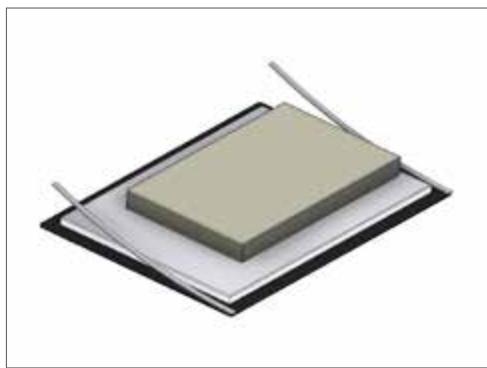

Pour pose standard et affleurante

• Sur l'appareil de cuisson qui n'est pas installé au-dessus du moteur d'UP_SIDE, appliquez un ruban PVC noir (fourni) (7900-094) devant et derrière le bord. Ce ruban sert à compenser la différence en hauteur. Collez le ruban sur le côté avant et le côté arrière.

Pour pose standard :

• Installez les dominos et/ou la table de cuisson à induction à côté d'UP_SIDE.

Pour pose affleurante :

Posez l'appareil (les appareils) à côté de UP_SIDE. La baguette se trouve à un espace minimal du bord du cadre décoratif d'UP_SIDE.

3 Reglage du BAC amovible up_side

En standard, le système de verrouillage a été réglé d'origine afin que le bac amovible (990984) s'enclenche dans l'ouverture d'aspiration.

Réglage du système de verrouillage si :

Le bac amovible (C) ne reste pas enfoncé = Distance trop grande entre A et B

Le bac amovible (C) ne s'enfonce pas jusqu'en bas = Distance trop petite entre A et B

Si tout réajustement est nécessaire, procédez comme suit.

Réglage du système de verrouillage (A) et du crochet (B):

Retirez le bac amovible (C) hors de la hotte et enlevez le clapet (D). Déserrez les 4 écrous borgnes et déplacez le système de verrouillage (E) avec le ressort vers la direction souhaitée. Remettez le bac amovible (C) dans la hotte et enonceze-le complètement vers le bas. Remettez le système de verrouillage (E) avec le ressort jusqu'à au crochet (B). Serrez les écrous (à la main). Remettez le clapet (D) dans le bac amovible (C).

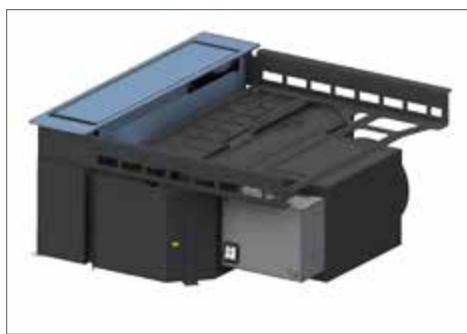

4 Raccordement electrique

Positionnez l'interrupteur sur II (réglage par défaut). Insérez la fiche dans une prise murale reliée à la terre.

La fiche doit être facilement accessible pour permettre une mise hors tension de l'appareil. La mise hors tension peut également se faire en positionnant l'interrupteur sur 0. La position I de l'interrupteur (position économique) peut s'utiliser dans le cas d'une petite cuisine avec peu de courant d'air. Dans ce cas, le débit est plus faible et le niveau sonore plus confortable.

La hotte est équipée d'un cordon avec fiche à prise de terre et doit être raccordée à une prise murale mise à la terre.

Intensité et consommation de courant sont indiquées sur l'étiquette des specifications techniques située à l'intérieur de la hotte.

Le remplacement du cordon doit être effectué par un installateur agréé.

5 POSE De l'unite d'aspiration et finition

Placez le bac amovible avec le filtre à graisse dans l'ouverture d'UP_SIDE.

Posez le filtre à graisse (7900-020) de biais dans le bac amovible (990-984) - Enclenchez le déflecteur (990-985) sur le bac amovible. Le moteur d'UP_SIDE se met immédiatement en marche. Enoncez l'ensemble vers le bas en appuyant les mains à l'avant et à l'arrière.

Le moteur s'arrête quand le déflecteur du bac amovible est en position horizontale.

• Contrôlez le fonctionnement des appareils installés. Étancheifiez les joints entre UP_SIDE, le plan de travail et les autres appareils à l'aide d'un kit à joints. Ceci est indispensable pour éviter toute infiltration (débordement, humidité, condensation) dans le meuble.

Adaptateur extra-plat pour conduit plat (numéro d'article 7901.052)

L'adaptateur permet la liaison entre la sortie ronde du boîtier d'évacuation et une gaine plate. En cas d'installation dans un élément de faible profondeur, c'est la « solution idéale ». Les détails de raccordement de l'adaptateur figurent dans la notice de montage de l'adaptateur.

Recyclage

UP_SIDE peut être raccordé à un caisson insonorisé équipé d'un filtre à carbone monobloc. Il existe trois types de caissons:

• 7900.400 - hauteur 140 mm pour encastrement dans la plinthe
• 7910.400 - hauteur 98 mm pour encastrement dans la plinthe
• 830.400 INOX/ 831.400 BLANC - 270x500x295 mm

Les détails du raccordement du caisson insonorisé figurent dans la notice de montage du caisson insonorisé en question.

UP_SIDE avec 2 éléments domino

UP_SIDE (2x) avec 3 éléments domino

UP_SIDE (2x) avec 3 éléments domino

UP_SIDE (2x) avec table de cuisson à induction 780 mm, 4 zones

UP_SIDE (2x) avec table de cuisson à induction 780 mm, 4 zones

UP_SIDE (2x) avec domino et teppan yaki 580 mm

NOVY SA se réserve le droit de modifier en tout temps et sans préavis la construction et les prix de ses produits.
