Installatievoorschriften

p. 3

Dit is de montage-instructie van UP_SIDE. Lees deze instructies goed door voor de installatione en ingebruikname. Het is aanbevolen om de installatione uitsluitend te latent uitvoeren door een of meerere bevoegde personen. Neem de afzuigkap zorgvuldiguit de verpakking.

De afzuiigkap dient toegepast te worden in een werkblad en is uitsluitend bedoeld voor huishoudelijk gebruik.

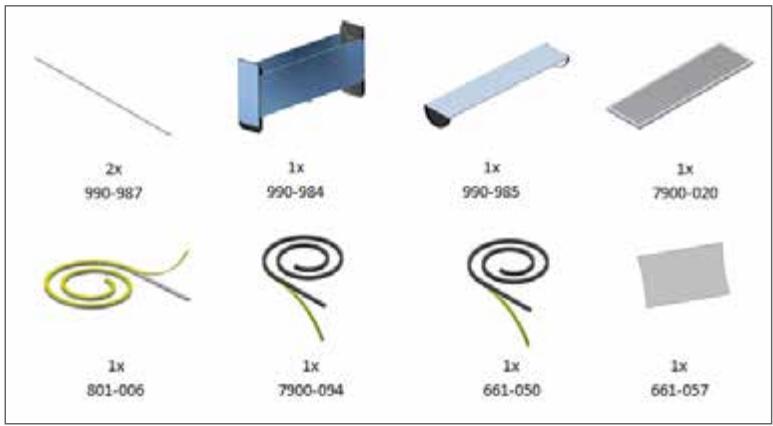

Controleer aan de hand van de onderstaande tekening of alle montage materialen en toebehoren meegeleverd zich.

1 INSTALLATIE

Maak de keuze of UP_SIDE met de domino's of kookplaten als 'opbouw' of als 'vlakbouw' worden gemonteerd.

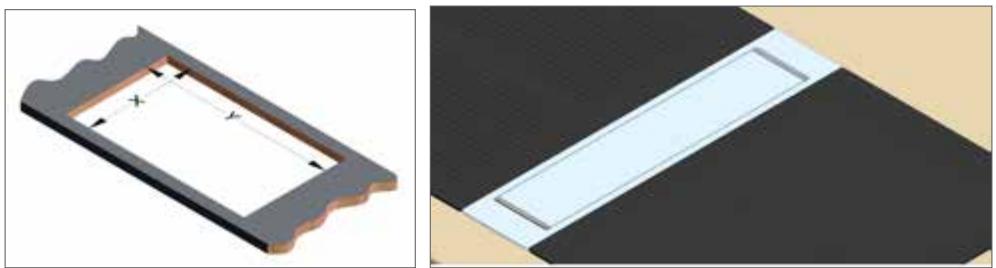

1.1 UITSPARING IN HET WERKBLAD VOOR OPBOUW

Voorzie een uitsnijding in het werkblad volgens volgende afmetingen:

X = 502 mm (tolerantie -0/+1 mm) voor UP_SIDE en kookplaat boven UP_SIDE. Voor het toestel naast UP_SIDE要去 de uitsparing 490 mm়n.

Y = de totale afmetingen van de domino's + UP_SIDE(s) -10 mm

OPMERKING:

De meest voorkomende toepassingen van een UP_SIDE met domino's of een inductiekookplaatkest u acheiterin de bijlagen vinden.

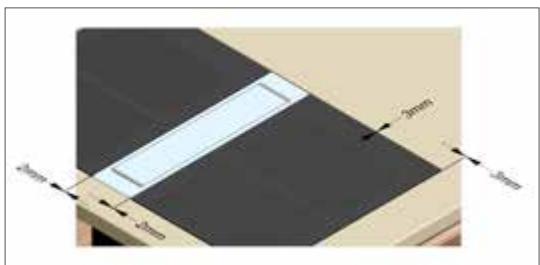

1.2 UITSPARING IN HET WERKBLAD VOOR VLAKBOUW

Uitsparing in het werkblad:

$$ X = 5 0 2 \mathrm {m m} (\text {t o l e r a n t i e - 0 / + 1}) $$

Y = de totale afmetingen van de domino's + tussenafstand telkens 2 mm + UP_SIDE(s) -10 mm

Uitgefreesderand:

X= 526 mm
Y = de overmeten breedte van alle toestellen + ruimte om silicone aan te brengen (3 mm:tussen werkblad en toestel, 2 mm tussen 2 toestellen)
Z = de diepte van de uitgefreesde rand = de dikte van het glas van de kookplaat + 1,5 mm (tolerantie -0/+0.5 mm)

Praktijkvoorbeeld met 2 x UP SIDE en 3 domino elementen:

Domino 2 zone (380 mm) + UP_SIDE (110 mm) + Domino 2 zone (380 mm) + UP_SIDE (110 mm) + Domino wok (380 mm)

Vlakbouw:

Uitsnijding

$$ \begin{array}{l} X = 5 0 2 \mathrm {m m} \ Y = (3 8 0 \mathrm {m m} + 2 \mathrm {m m} + 1 1 0 \mathrm {m m} + 2 \mathrm {m m} + 3 8 0 \mathrm {m m} + 2 \mathrm {m m} + 1 1 0 \mathrm {m m} + 2 \mathrm {m m} + 3 8 0 \mathrm {m m}) - 1 0 \mathrm {m m} \ \end{array} $$

Uitgefreesde rand

$$ \begin{array}{l} X = 5 2 6 \mathrm {m m} \ Y = 3 \mathrm {m m} + 3 8 0 \mathrm {m m} + 2 \mathrm {m m} + 1 1 0 \mathrm {m m} + 2 \mathrm {m m} + 3 8 0 \mathrm {m m} + 2 \mathrm {m m} + 1 1 0 \mathrm {m m} + 2 \mathrm {m m} + 3 8 0 \mathrm {m m} + 3 \mathrm {m m} \ \end{array} $$

1.3 UITBLAASRICHTING WIJZIGEN

Afhankelijk van de positie van het motorhuis (links of rechts van de aanzuigopening van UP_SIDE) kan de uitblaasrichting gewijzigd worden.

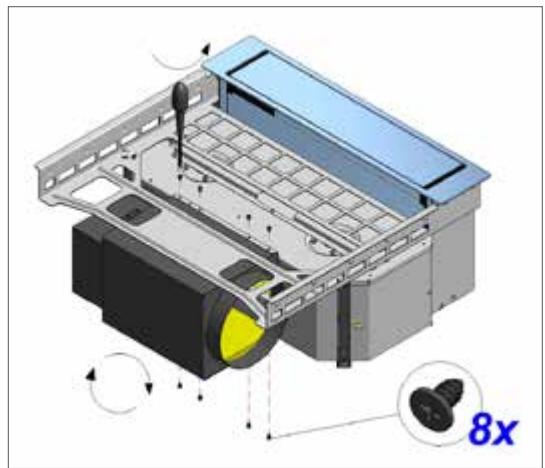

A: Verwijder de 8 schroeven van de geluidgedempte uitlaat

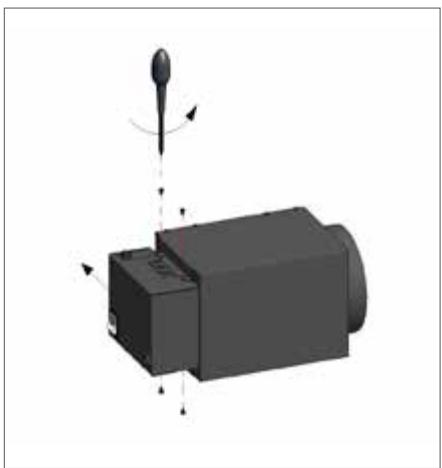

B: Draai het elektronica bakje, door de 4 schroeven te verwijderen en het bakje omgekeerd terug teplaatsen (kabels naar de bovenkant). Schroef het terug vast dmv de 4 schroeven

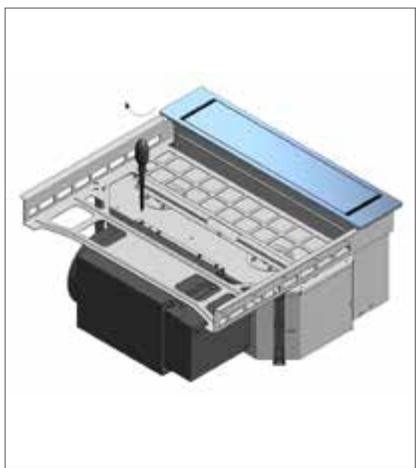

C: Draai de uitlaat 180^ en schroef opniew vast met de 8 schroeven

A

B

C

1.4. WIJZIGEN POSITIE SIERDEKPLAAT

De sierdekplaat kunt u ook omdraaien zodat het NOVY logo steeds aan de voorzijde is gespositioneerd. Trek de sierdekplaat waar boven, draai ze in de juiste positie en klik ze weeer vast.

2 MONTAGE

Let op! Bij gebruik van de adapter (7901.052) dient deze eerst op UP_SIDE gemonteerd te worden, voordat UP_SIDE in het werkblad geplaatst worden (meer informatie over de adapter 7901.052 vindt u punt 6).

2.1 OPBOUW

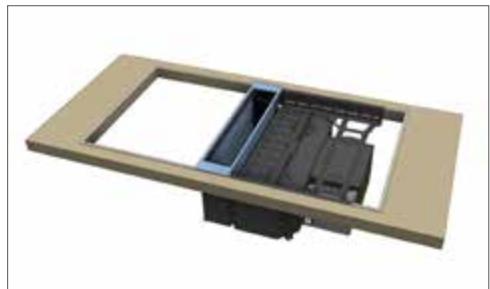

Plak de meegeleverde grijze isolatieband (661-050) op de rand van de uitsnijding.

Bepaal de positie van UP_SIDE en leg deze op de juiste plaats in de uitsnijding.

Ga verder maar 2.3

2.2 VLAKBOUW

Voor hetplaatsen van de domino's en/of inductiekookplaat graag onderstaande voorbereidingen treffen aan de toestellen alvorens deze teplaatsen.

• Om anschteraf UP_SIDE volledig te konnen afkitten, plakt u vooraf een afdruipplaatje (990-987) aan de onderkant van de naastliggende domino of inductiekookplaat, enkel langs de kant waar het toestel gegen UP_SIDE aanligt.
• Draai het betreffende toestel om en markeer het midden van de zichde die aanligt gegen UP_SIDE.

• Markee eveneens het midden van het afdruiplaatje en verwijder de beschermlaag van de lijlmstrook.

• Plak het afdruiplaatje aan de onderkant van het werkoppervlak van de domino of inductiekookplaat, let erop dat het plaatje in het midden ligt en maximaal 2,5 mm langs de rand van het toesteluitsteekt.

Plaats UP_SIDE op de juiste positie en sluit eerst het afvoerkanaal aan voordat u de domino's of inductiekookplaat in deuitsparing legt.

2.3 INSTALLTIE VAN HET AFVOERKANAAL

De afvoer van de afzuiigkap moet goed verzorgd worden om de kookdampen zo goed maybek af te voeren. Er is de keuze tussen een afvoerkanaal aan buiten of het afvoerkanaal aansluiten op een uitblaasbox met een monoblock recirculatiefilter. Informatie over de uitblaasboxen wordt in hoofdstuk 6 beschreven.

Voor een optimale werkung van de afzuiqkap is het van belang om bij de installmentie op de volgende punten te letten.

Bij gebruik van een rond afvoerkanaal:

• Gebruik gladde, onbrandbare buizen met een inwendige diameter die gelijk is aan de uitwendige diameter van de aansluittuit van de afzugkap. Voor UP_SIDE is een afvoerkanaal vereist van 150mm . Trek flexibele kanalen maximaaluit en snij每次都 op maar af.
• Verminder de afvoerdiameter Niet. Dit zal de capacité doen verminderen en het geluidsniveau doein toenemen.

Bij aansluiting op een kort afvoerkanaal kan het gewenst+zijn in het kanaal een terugslagklep TSKE te monteren om windinval te voorkomen.
- Gebruik een slangklem of aluminiumtape voor luchtdichte verbindingen
Maak bij een afvoer door de buitengevel gebruik van het buitenmuurrooster type MGE.

Bij gebruik van een plat afvoerkanaal:

• Gebruik platte kanalen met afgeronde hoeken en luchtgeleiders in de bochten. Deze kanalen zijn verkrijgbaar bij Novy.
  Bij een beperkte ruimte in de kast kurz u optioneel een adapter bestellen (artikel nu mmer 7901.052). Voor meer informatie sie hoofdstuk 5.
  Maak gebruik van het verbindingsstuk om het platte kanaal aan te+kunnen aansluiten op de uitlaat van UP.Side.

Algemeen:

Maak het kanaal zo kort möglichn en met zo min möglichk bochten maar buiten.
Vermijd haakse bochten. Maak gebruik van afgeronde bochten voor een goede luchtgeleiding.
Bij een afvoer door de buitengevel, via een spouwmuur, dient er op gelet te worden dat het afvoerkanaal de spouw volledig overbrugt en iets afloopt waar de buitenzijde.
Maak bij een afvoer via het dak gebruik van een dubbelwandige dakdoorvoer met voldoende doorlaat.
Nooit aansluiten op een rookgasafvoerkanaal.
Zorg voor voldoende luchttoevoer. Het aanvoeren van verse lucht kan geschieden door een raam of een buitendeur enigszins te openen of door een toevoerrooster aan te brengen.
Voor een luchtdichte aflsuiing gebruik de meegeleverde witte isolatieband (801-006).

2.4 TOESTEL NAAST UP_SIDE

Voor opbouw en vlakbouw

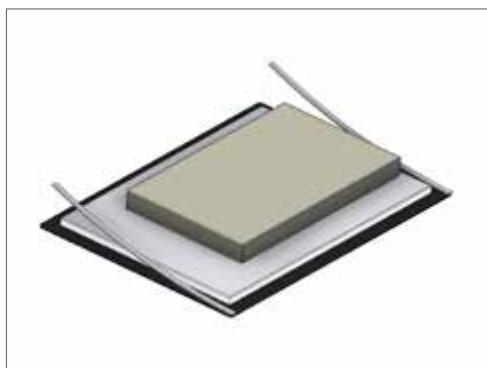

Enkel bij het toestel dat Niet boven het motorhuis van UP_SIDE geplaatst worden nog een meegeleverde Zwarte pvcband (7900-094) voor- en achteraan de rand van dit toestel geplakt worden. Dit om het hoogteverschil op te vangen.
- Plak de band Vooraan en achteraan.

Voor opbouw:

• Plaats de domino's en/of inductiekookplaat naast UP_SIDE.

Voor vlakbouw:

Leg het toestel (toestellen) naast UP_SIDE. Het afdruiplaatje ligt nu net Niet gegen de rand van het sierkader van UP_SIDE aan.

3 AFSTellen AANZUIGUNIT VAN UP_SIDE

Standaard staat het kliksysteme goed afgesteld zodate de aanzuigunit (990.984) zich vastklikt in de aanzuigopening.

Afstellen van het kliksystem (enkel in de volgende geallen):

Aanzuigunit (C) blijft nicht beneden = Afstand te groot:tussen A en B

Aanzuigunit (C) kan nicht tot beneden worden gedrukt = Afstand teklein:tussen A en B

Indien dit toch nodig is om dit bij te regelen, volg dan deze instructie.

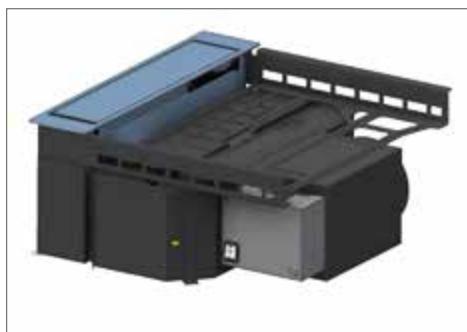

Afstellen van het kliksystem (A) en het haakje (B):

Haal de aanzuigunit (C)uit de dampkap en verwijder de klep (D)uit het bakje.
Schroef de 4 dopmoertjes Lichtjes los, zodat je het voetje (E) samen met het kliksystem (A) kan verschuiven in de lengterichting.
- Plaats de aanzuigunit (C)tering en druk het volledig maar beneden.
- Druk het voetje (E) samen met het kliksystem (A) tot gegen het haakje (B).
Schroef de hoedmoertjes vast (met de hand).
- Plaats de klep (D) terug.

Zet de keuzeschakelaar op 'stand II' (dit is de standaardinstelling), deutsche schakelaar is geplaatst op de behuizing van de elektrische aansluiting. Sluit de stekker aan op een stopcontact met aarding.

• Om UP_SIDE spanningsloos te kunnen stellen要去 de stekker steeds bereitskaar zich.
• Het apparaat kan spanningsloos worden gesteld door de keuzeschakelaar op stand '0' te plaatsen.
  In uitzonderlijke gevallen (beperkte ruimte, weinig tochtinvloed) kan de installmenteur de schakelaar in stellen op stand 'l'. In deze eco-stand za het apparaat beduidend minder lucht verplaatsen, maar er zal ook minder geluid geproducede worden.

De afzuigkap is voorzien van een snoer met randaarde stekker en dient aingesloten te worden op een wandcontactdoos met randaarde.

Stroomsterkte en verbruik zijn aangegeven op de specificatie sticker die zich aan de binnenzijde van de afzuigkap bevindt.

Vervanging van het aansluitsnoer dient te gebeuren door een erkende installmenteur.

5 PLAATSING VAN DE AANZUIGUNIT EN AFWERKING

• Plaats de vetfilter (7900.020) in de aanzuigunit (990.984). De vetfilter komt onder een schuine hoek in de aanzuigunit te liggen.
• Plaats de kantelklep (990.985) op de aanzuigunit.
  Neem de gehele aanzuigunit met vetfilter en druk deze naar beneden in de aanzuigopening van UP_SIDE.

• De motor van het apparaat treedt meteen in werkig. Druk nu met beiden handen -vooraan en achteraan- de aanzuigunit volledig maar beneden tot deze worden vergrendeld. Indien de kantelklep van de aanzuigunit horizontaal staat, za de motor nu stilvallen.

• Controller de geplaatste apparaten op hun werkung. Gebruik een aflichtingskit (niet meegeleverd) om de kieren:tussen UP.Side, het werkvlak en de overige apparaten af te dachten. Dit om te vermiijden dat er kookvocht, condens, enz. in de kastruimte onder het werkvlak kan terechtkomen.

6 ACCESSORIES

Adapter t.b.v. plat kanaal (artikelnummer 7901.052)

Met behulp van de adapter is het möglichk direct vanuit de afzugkap met een plat kanaal verder te gaan. Bij een keukenkast met een beperkte diepte is deze adapter "de oplossing" om met platte kanalen de installmentie te kunnen doen. De adapter worden op de uitlaat van UP_SIDE gemonteerd, waarop direct een plat kanaal aangesloten kan worden. Meer informatie voor het aansluten van de adapter kut u vinden in de montage instructie van de adapter.

Recirculatie

UP_SIDE kan aangesloten worden op een uitblaasbox met monoblock recirculatiefilter. De keuze bestaat uit 3 uitblaasboxen, namelijk:

• 7900.400 - 140 mm hoog voor inbouw in de plint
• 7910.400 - 98 mm hoog voor inbouw in de plint
• 830.400 RVS/ 831.400 WIT - 270x500x295 mm

Meer informatie over het aansluiten van de uitblaasbox kunt u vinden in de montage instructie van de betreffende uitblaasbox.

INFORMATIONS GÉNÉRALES

A UP_SIDE met 2 domino elementen

3762 - inductie super flex

3780 - inductie flex

3772 - inductie wok

UP_SIDE 7901

Domino 380 mm

3753 - teppan yaki

3762 - inductie super flex

3780 - inductie flex

(Hieronder motor UP_SIDE)

B UP_SIDE (2x) met 3 domino elementen

3762 - inductie super flex

3780 - inductie flex

3772 - inductie wok

UP_SIDE 7901

Domino 380 mm

3753 - teppan yaki

3762 - inductie super flex

3780 - inductie flex

(Hieronder motor UP_SIDE)

UP_SIDE 7901

Domino 380 mm

3753 - teppan yaki

3762 - inductie super flex

3780 - inductie flex

(Hieronder motor UP_SIDE)

C UP_SIDE (2x) met een inductiekookplaat 780 mm, 4 zones

Inductie kookplaat 780 mm

1754 Inductie Comfort - 4 zones

1755 Inductie Comfort - 4 zones, InTouch

1724 Inductie Power - 4 zones

1726 Inductie Power - 4 zones, InTouch

(hieronderbeide motoren UP_SIDE)

UP_SIDE 7901

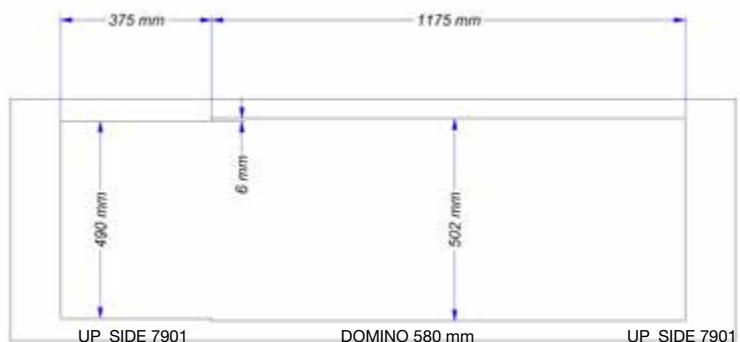

D UP_SIDE (2x) met een domino en een teppan yaki 580 mm
