GEBRUIKSAANWIJZING Mini Pure'line 800996 NOVY

NL Installatievoorschriften p.

Dit is de montage-instructie voor het op de voorzijde aangegeven Novy-toestel. Lees aandachtig de veiligheidsvoorschriften, de montagehandleiding en de gebruiksaanwijzing vóór de installatie en ingebruikname.

De veiligheidsvoorschriften staan vermeld in een apart boekje dat met het toestel is meegeleverd en wordt ook op onze website www.novy.com vermeld.

Leef de veiligheidsvoorschriften, de montagehandleiding en de gebruiksaanwijzing na om letsel en materiële schade te voorkomen.

In deze montage-instructie wordt gewerkt met een aantal symbolen. Hieronder vind u de betekenis van deze symbolen.

Symbool	Betekenis Actie
	Indicatie Toelichting van een indicatie op de afzuigkap.
	Info/Waarschuwing	Dit symbool duidt op een belangrijke tip of een gevaarlijke situatie.

Anvoer of recirculatie

Voordat u gaat monteren dient u de keuze te hebben gemaakt of u een afvoerkanaal naar buiten maakt of dat u de afzuigkap als recirculatie afzuigkap gaat toepassen.

Bij de keuze voor recirculatie kunt u bij de accessoires in deze montage instructie de recirculatiekit vinden.

Installatie van het afvoerkanaal

Voor een optimale werking van de afzuigkap is het van belang om bij de installatie op de volgende punten te letten:

De uitlaat van de motor heeft een diameter van 150mm. Het advies is om hier een afvoerkanaal op aan te sluiten met een diameter van 150mm.

De beste werking en een zo laag mogelijk geluidsniveau van het toestel verkrijgt u door het afvoerkanaal zo kort mogelijk met zo min mogelijk bochten en met de voorschreven diameter aan te sluiten.

Gebruik gladde, onbrandbare buizen met een inwendige diameter die gelijk is aan de uitwendige diameter aan de aansluittuit van de afzuigkap.

Gebruik platte kanalen met afgeronde hoeken en luchtgeleiders in de bochten. Deze kanalen zijn verkrijgbaar bij Novy.

Verminder de afvoerdiameter niet. Dit zal de capaciteit doen verminderen en het geluidsniveau doen toenemen.

Vermijd haakse bochten. Maak gebruik van afgeronde bochten voor een goede luchtgeleiding.

- Het gebruik van flexibele afvoerslang dient tot een minimum te worden beperkt en uitsluitend toegepast te worden voor het maken van kleine overbruggingen, bijvoorbeeld als verbinding tussen uitblaastuit en afvoerkanaal. Trek flexibele kanalen maximaal uit en snij deze op maat af.

Zorg dat het afvoerkanaal niet in elkaar gedrukt wordt en zorg dat er geen knikken in het kanaal zijn.

Gebruik een slangklem of aluminiumtape voor luchtdichte verbindingen.

- Bij een horizonzaal afvoerkanaal deze licht hellend monteren zodat condenswater niet terug loopt naar het toestel.

Indien het afvoerkanaal door koele vertrekken loopt kan door temperatuurverschillen condens ontstaan.

Zorg dat het afvoerkanaal geïsoleerd wordt.

Bij een afvoer door de buitengevel, via een spouwmuur, dient er op gelet te worden dat het afvoerkanaal de spouw volledig overbrugt en iets afloopt naar de buitenzijde.

Maak bij een afvoer door de buitengevel gebruik van het buitenmuurrooster.

Maak bij een afvoer via het dak gebruik van een dubbelwandige dakdoorvoer met voldoende doorlaat.

Bij aansluiting op een kort afvoerkanaal kan het gewenst zijn in het kanaal een terugslagklep te monteren om windinval te voorkomen.

Het toestel mag niet worden aangesloten op een rookgaskanaal of schoorsteen die in gebruik is, of welke dienen als ontluchting van ruimtes met stookplaatsen.

Zorg voor voldoende luchttoevoer. Het aanvoeren van verse lucht kan geschieden door een raam of een buitendeur enigszins te openen of door een toevoerrooster aan te brengen.

Bij gebruik van het toestel met een interne of een externe motor(unit) met luchtafvoer naar buiten dient er in de ruimte waar het toestel is opgesteld/ geplaatst voldoende luchttoevoer aanwezig te zijn zodat verse lucht kan toestromen.

Bij een toestel met recirculatie dient ook een minimale ventilatie in de ruimte waar het toestel is opgesteld/geplaatst aanwezig te zijn. De ventilatie kan geschieden door de algemene ventilatie in de woning of door een raam te kantelen of een deur te openen.

2. ACCESSOIRES

Recirculatie

Indien u kiest voor recirculatie biedt Novy de uitblaasbox aan in verschillende afmetingen, waaronder type 841400 / 842400 / 843400 of type 7931400 / 7932400 / 7933400.

Verlengkabel

Bij het op afstand monteren van de motorunit kan het gewenst zijn een langere kabel tussen de afzuigkap en motor te plaatsen. De verlengkabel wordt gekoppeld aan de bestaande kabel. De verlengkabel heeft een lengte van 5 m (7000094).

Accessoires rond afvoerkanaal

– Rondafvoer kanaal 906415
lengte 1000 mm ∅ 150 mm
- Verbindingsstuk ∅ 150 mm 906417
- Bocht 90° ∅ 150 mm 906416
– Aluminium buitenmuurrooster 906178
voor ∅ 150 mm
- Muurdoorvoer kit voor kanaal ∅ 150 mm 906420
inclusief ingebouwde thermo
terugslagklep
– Terugslagklep ∅ 150 mm 906432

Accessoires plat afvoerkanaal

– Flexible afvoerkanaal lengte 750 mm 906408
- Plat afvoerkanaal lengte 1000 mm 906401
(afm. 89 x 222 x 1000 mm)
- Verbindingstuk (afm. 94 x 227 x 80 mm) 906402
– Horizontale bocht 906403
(afm. 94 x 227 x 290 mm)
- Verticale bocht (afm 94 x 175 x 227 mm) 906404
- Bocht 15^ (afm. 94 x 227 x 138 mm) 906418
- Hoekadapter (afm. 94 x 227 x 205 mm) 906405
- Overgangsstuk naar ∅ 150 mm 906406
(afm. 94 x 227 x 190 mm)
– RVS jalouzierooster met terugslagklep 906407
(afm 290 x 160 mm)
- Muurdoorvoer kit voor plat 906425
afvoerkanaal 89 × 222 mm inclusief
ingebouwde thermo terugslagklep

Accessoires algemeen

– Slangklem instelbereik ∅ 60-215 mm 906291
– Aluminium tape rol à 50 m 906292

Meer informatie over de Novy producten, accessoires en diensten kunt u vinden op internet: www.novy.com.

3.INSTALLATIE

A

2× 820828

12× 906116

1x 864006

1x 6830046 2x 830822

1x 9903981x 801006

4x 906055

4x 906192

4× 906143

8x 7903180

2x 6830181

kit kan enkel geïnstalleerd worden in inatie met de Novy Mini Pureline.

aandachtig de veiligheid- en

installatieinstructies van deze kit en van de inbouwunit alvorens deze te installeren en in gebruik te nemen.

dat de muur waar tegen de motorunit

gemonteerd wordt over voldoende draagkracht beschikt.

otorunit dient binnenshuis gemonteerd

te worden.

stallatie en de elektrische aansluiting

van het toestel dienen aan een erkende

vakman toevertrouwd te worden.

Let op, onderstaande handelingen niet onder spanning uitvoeren. Zorg dat de spanning afgesloten is of zorg dat de stekker van de afzuigkap uit het stopcontact genomen is.

Onderstaande aanpassingen in de elektrische aansluiting van het toestel mogen alleen uitgevoerd worden door een erkende vakman.

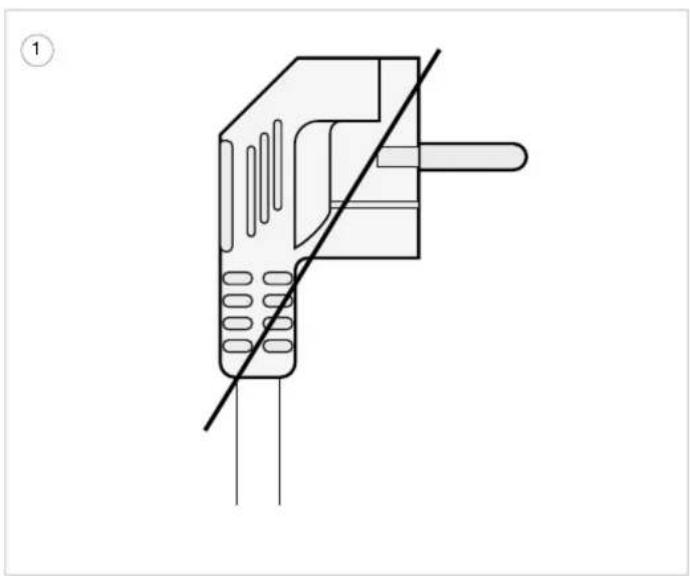

① Zorg dat de afzuigkap spanningsloos is.
② Tussen opvangdeel inbouwunit en motorunit zit de motorkabel.

Knip deze kabel door ter hoogte van de sticker.

3 2 3 4 5 6 7 8

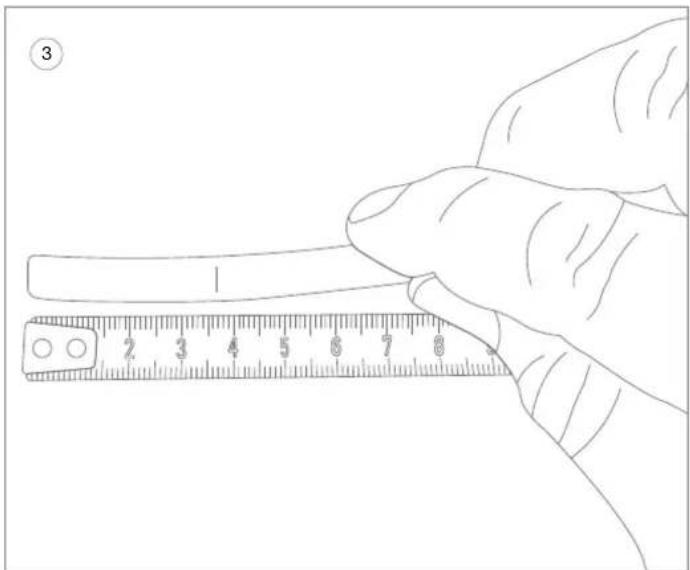

③ Verwijder 37 mm van de mantelisolatie aan beide uiteinden van de doorgeknipte motorkabel.

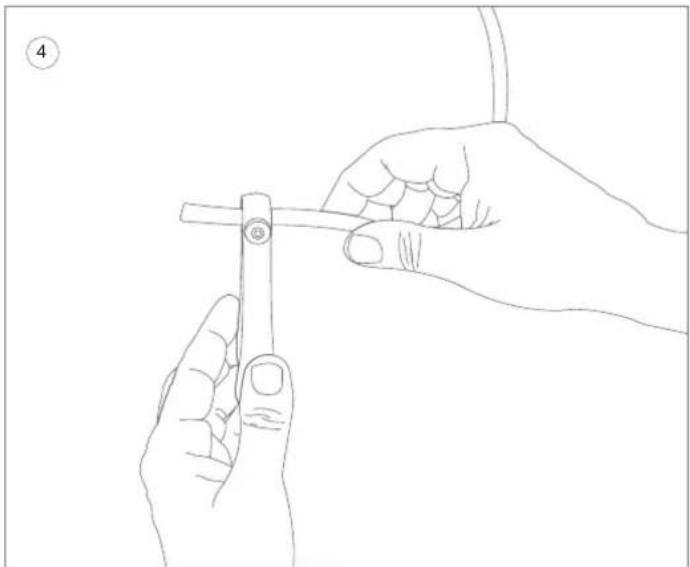

④ Van de losse draaduiteinden de rode draad en 2 witte opvuldraden (= ZONDER KOPEREN KERN) afknippen tot tegen de mantelisolatie.

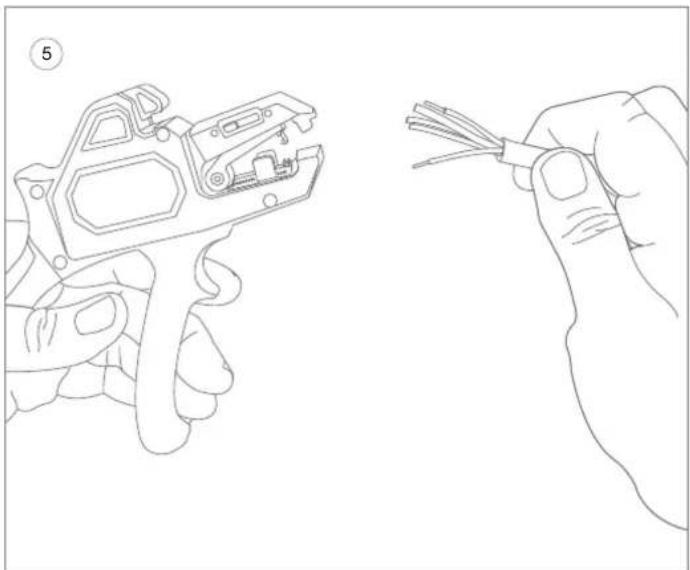

⑤ De draadisolatie van de overgebleven draden 8 mm strippen met een striptang.

⑥ Op alle draden de draadeindhulzen aanbrengen (8 x7903180 en 2x6830181) en fixeren met een tang. Let op, de grotere draadeindhuls (6830181) voorbehouden voor de geel/groene draad.

Male 6830045 Strain relief 6830046 Female 6830044 BL WT GE/GN GS ZW 990398 BL WL GE/GN GS ZW BL WL GE/GN GS ZW bleu blau weiss gelb/grün gris noir blue white yellow/green grey black

⑦ De meegeleverde connectoren (6830044 en 6830045) verbinden met de draden.

De Female connector (6830044) monteren aan de kabel die vertrekt vanuit de inbouwunit.

De Male connector (6830045) monteren aan de kabel die vertrekt naar de motorunit.

⑧ De draden positioneren en aanschroeven volgens de instructies in tekening 8.

Dit is noodzakelijk voor de goede werking en het niet beschadigen van het toestel.

De deksels van de connectoren dicht doen en vastschroeven. Dit is tevens de trekontlasting voor de kabels.

Extension cable 990398 Strain relief 6830046 Strain relief 6830046 Female 6830044 Male 6830045 Motor unit Ceiling unit

10 #1…#5

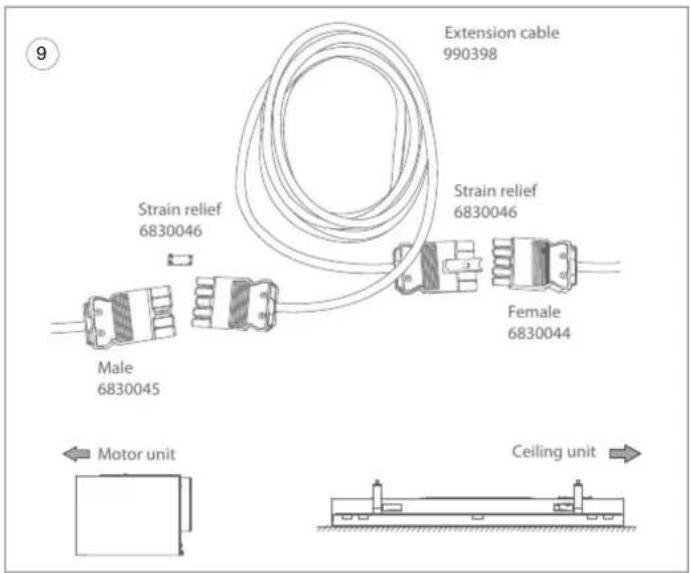

9 Alles is nu voorbereid om de verlengkabel (990398) te verbinden met de connectoren van het opvangdeel van de inbouwunit en de motorunit (zie stap 16).

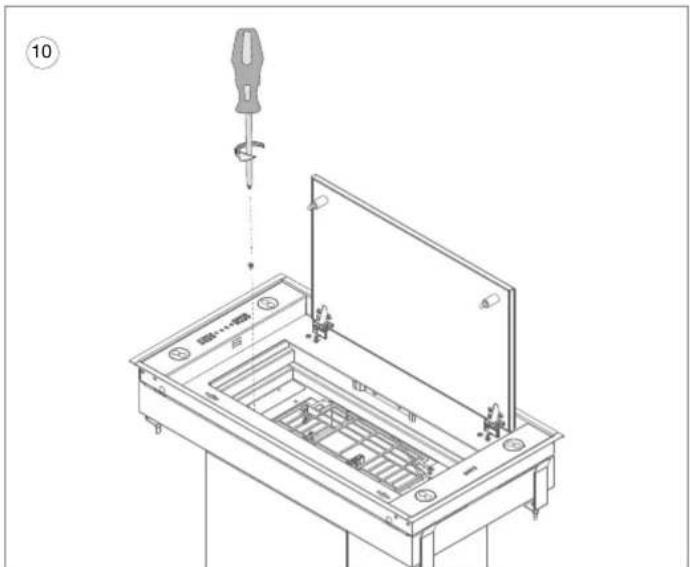

10 De motorunit van de inbouwunit demonteren.

• Open de onderplaat en neem het vetfilter uit de inbouwunit. Indien een recirculatieffilter aanwezig is, verwijder deze ook.
• Verwijder de schroeven van de motorunit die zich naast het afschermraster bevinden. De motorunit is nu losgekoppeld.

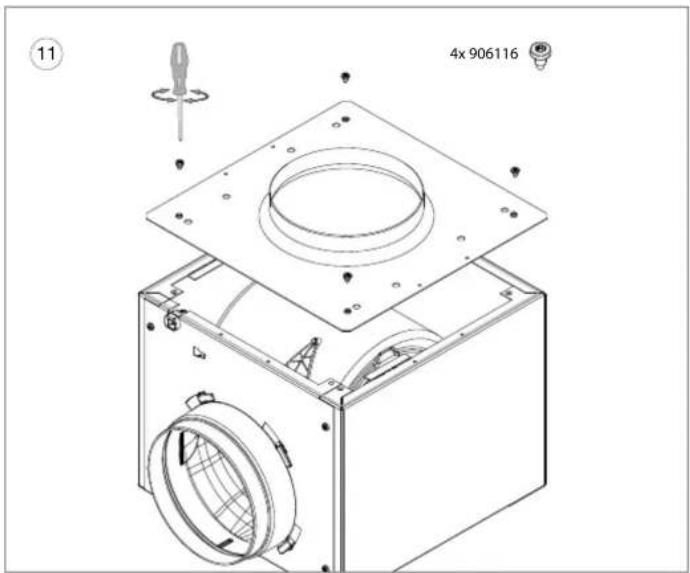

11 Schroef de flensplaat (820828) vast aan de motorunit met 4 van de meegeleverde schroeven (906116).
12 Plak de meegeleverde isolatiestrip (801006) aan de onderzijde van de andere flensplaat (820828). Schroef deze flensplaat vervolgens vast aan het opvangdeel van de inbouwunit met 4 van de meegeleverde schroeven (906116).

13 8x906116

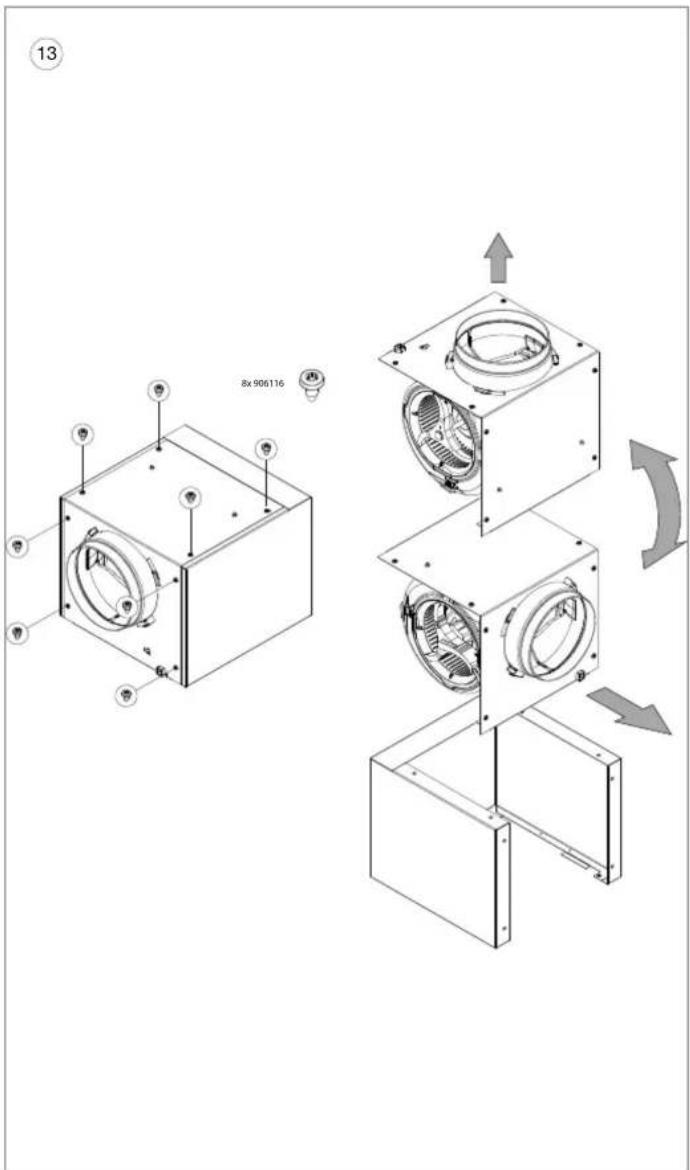

13 Bepaal de plaats waar u de motorunit wilt plaatsen/ophangen. Indien nodig kan de uitblaasrichting van de motorunit gewijzigd worden d.m.v. 8 schroeven van de motordeksel te verwijderen en de motordeksel een kwartslag draaien.

Voor het bevestigen van de 2 beugels (830822) verwijder de schroeven van het motordeksel aan de zijde waar de u de ophangbeugels geplaatst wilt hebben. Bevestig de ophangbeugels aan de motorunit met de originele schroeven.

Monteer de inbouwunit in de uitsparing zoals beschreven wordt in de montage instructie van de betreffende inbouwunit.

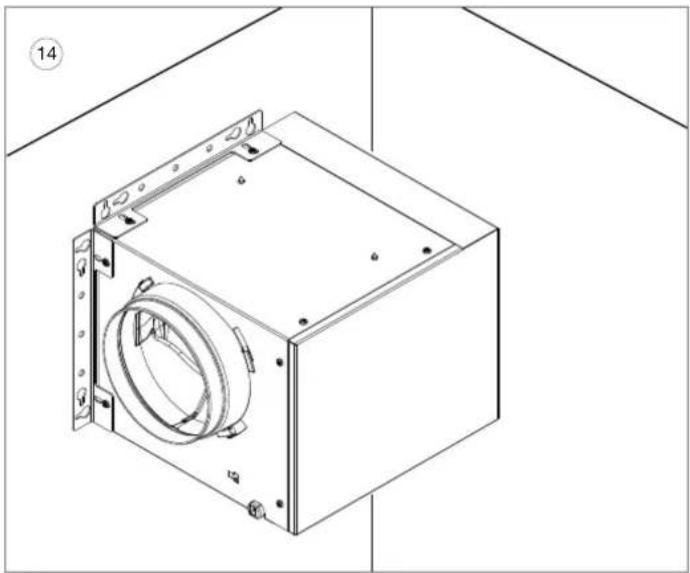

14 Monteer de motorunit aan de muur. Let op, niet de motor aan het plafond bevestigen. Gebruik hiervoor de meegeleverde schroeven en eventueel de pluggen. De aan- en afvoer kunnen in een hoek van 90° of in een rechte lijn gemaakt worden.

15 Gebruik bij alle modellen afzuigkappen een kanaal van ∅150 mm tussen de inbouwunit en de motorunit. Bevestig het afvoerkanaal aan de flensplaat op de inbouwunit en op de motor m.b.v. een slangklem of aluminium tape.

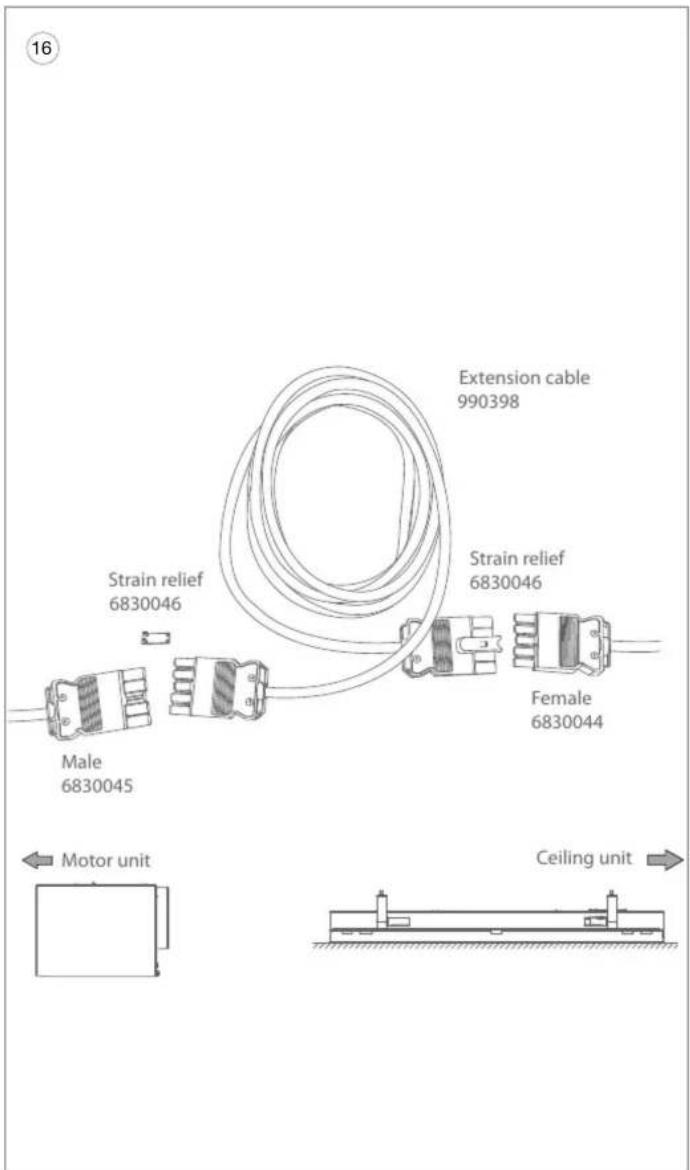

16 Extension cable 990398 Strain relief 6830046 Strain relief 6830046 Female 6830044 Male 6830045 Motor unit Ceiling unit

16 Verbind de meegeleverde kabel (990398) tussen de inbouwunit en de motor d.m.v. de connectoren. De lengte van deze kabel is 5 m. Optioneel kunt u een verlengkabel van 5 m erbij bestellen (7000094), zodat de totale lengte van de kabel 10 m wordt.

Monteer de trekontlastingen (6830046) op de beide connectorverbindingen.

Plaats het vetfilter en indien van toepassing het recirculatiefilter in de afzuigkap.

Controleer of de filters goed gemonteerd en vergrendeld zitten. Sluit de onderplaat.

Vervolgens kan de spanning weer op de afzuigkap gebracht worden en is de afzuigkap klaar voor gebruik.
