Type de produit	Casque audio professionnel
Caractéristiques techniques principales	Casque dynamique fermé, circum-aural, avec une réponse en fréquence de 20 Hz à 20 kHz
Impédance	300 Ohms
Alimentation électrique	Pas d'alimentation externe requise
Dimensions approximatives	Non spécifiées
Poids	Environ 300 g
Compatibilités	Compatible avec la plupart des équipements audio professionnels
Type de connecteur	Jack 3,5 mm avec adaptateur 6,35 mm
Fonctions principales	Isolation acoustique, confort prolongé, réponse audio précise
Entretien et nettoyage	Essuyer avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Pièces de rechange disponibles, réparabilité modérée
Sécurité	Utiliser à un volume raisonnable pour éviter les dommages auditifs
Informations générales utiles	Idéal pour les studios d'enregistrement, les diffusions en direct et les applications de monitoring

FOIRE AUX QUESTIONS - DT 290 BEYERDYNAMIC

Comment régler le niveau de volume des écouteurs DT 290 ?

Le niveau de volume peut être ajusté à l'aide du contrôle de volume de votre appareil source, comme une table de mixage ou un amplificateur.

Pourquoi le son des écouteurs DT 290 est-il faible ?

Un son faible peut être dû à un branchement incorrect, à une source audio faible ou à un problème avec le câble. Vérifiez les connexions et testez avec un autre appareil.

Les écouteurs DT 290 sont-ils compatibles avec les appareils mobiles ?

Oui, les DT 290 peuvent être utilisés avec des appareils mobiles, mais un adaptateur peut être nécessaire en fonction de la prise.

Comment nettoyer mes écouteurs DT 290 ?

Utilisez un chiffon doux et sec pour nettoyer les coussinets et le bandeau. Évitez les produits chimiques qui pourraient endommager le matériau.

Que faire si le câble des DT 290 est endommagé ?

Si le câble est endommagé, il est recommandé de le remplacer par un câble de rechange compatible ou de contacter un service de réparation.

Les écouteurs DT 290 ont-ils une fonction d’annulation de bruit ?

Les DT 290 ne possèdent pas de fonction active d'annulation de bruit, mais ils offrent une bonne isolation passive grâce à leur conception circum-aurale.

Quelle est la plage de fréquence des DT 290 ?

Les DT 290 ont une plage de fréquence de 20 Hz à 20 kHz, offrant une reproduction sonore étendue.

Les écouteurs DT 290 peuvent-ils être utilisés pour le monitoring en studio ?

Oui, les DT 290 sont conçus pour le monitoring en studio et fournissent une réponse en fréquence précise pour une écoute critique.

Comment puis-je stocker mes écouteurs DT 290 correctement ?

Rangez vos DT 290 dans leur étui ou dans un endroit sec et frais, en évitant de plier le câble pour prévenir les dommages.

Où puis-je acheter des pièces de rechange pour les DT 290 ?

Les pièces de rechange peuvent être achetées auprès de revendeurs autorisés Beyerdynamic ou directement sur le site web de Beyerdynamic.

MODE D'EMPLOI DT 290 BEYERDYNAMIC

Description. Page 28
Branchements 28
Utilisation. Page 29
Entretien Page 30
Sécurité Page 31
Modèles. Page 31
Pièces de rechange. Page 32
Accessoires en option. Page 32
Spécifications techniques. Page 33

Nous vous félicitons pour l'achat de ce casque / micro-casque professionnel. Pour exploiter au moins ses possibilités, nous vous conseillons de dire attentivement cette note explicative.

Description

DT 250 / DT 252

Le casque de studio fermé DT 250 / DT 252 se caractérisse par l'iso1ation parfaite contre les bruits ambients. Il est alors l'outil idéal pour le studio d'enregistrement ou toute application de radiodiffusion et télévision. Grace aux oreillettes / bandeau serre-tête souples et replacables, ce casque vous offre un grand comfort d'écoute même pour de longues heures de travail. Le système puissant d'aimants néodymes assure la haute précision et l'image sonore équilibrée du DT 250 / DT 252. L'impédance standard et de 80 .Un système particulièrement sophistiqued'une impédance de 250 est livrable qui vous offre une fidélité audio extrémement précise. Les cables connecteurs des écouteurs sont protégés par I'arceau serre-tête,le cable principal est enchachieable à connexion unilatérale.

DT 280 / DT 290

Similaire au DT 250, mais avec le microphone dynamique DM 290 de directivité hypercardioïde. Le micro-casque DT 280 / DT 290 se préte à l'utilisation lors des reportages de radio/télévision. Le DT 280/DT 290 V.11 dispose d'un préamplificateur de microphone intégré pour l'alimentation par cable audio.

DT 291 / DT 297

Similaire au DT 250, mais avec un microphone électret condensateur de directivité omnidirectionnelle (DT 291) ou cardioïde (DT 297).

Le micro-casque DT 291 PV / DT 297 PV est muni d'un préamplificateur intégré pour l'alimentation fantôme.

Le DT 297 V.11 dispose d'un préamplificateur de microphone intégré pour l'alimentation par cable audio.

Branchements

Le casque de studio DT 250 / DT 252 est livré avec un cable répondant à une utilisation spécifique. Les micro-casque DT 280 / DT 290 / DT 291 / DT 287 / DT 297 sont livrés sans un cable. La liste des cables disponibles figure ci-après dans la rubrique «Accessoaires en option». Les cables avec extrémités libres peuvent être directement soudés sur les broches de la fiche que vous utilisez (voir les «diagrammes de câblage»). Sur demande, le casque peut être livré avec les fiches de votre choix déjà montées.

Ne branchez le casque de studio ou le micro-casque que sur des appareils professionnels disposant d'une impédance et d'une tolérance de charge correspondant au modele dont vous disposez.

Le micro-casque DT 280 / DT 290 / DT 290 V.11 est muni d'un microphone symétrique qui peut aussi être branché sur une entrée de microphone asymétrique.

Les micro-casques DT 291 PV et DT 297 PV sont concus pour des entrées de microphone symétriques avec alimentation fantôme. La sensibilité du microphone est de 13mV ou de 250mV pour une prise de son à 5cm .

Veuillez utiliser le micro-casque DT 280/DT 290 V.11 ou DT 287/ DT 297 V. 11 avec préamplificateur intégré pour la connexion aux camères video avec entrée de microphone concise pour l'alimentation par cable audio. La sensibilité du microphone est régiable entre 52mV et 1,3V pour une prise de son à 5cm (volume de parole normal). La tension d'alimentation du préamplificateur peut varier de 6 à 27V . Il en résultat une consommation:

		DT 290 V.11	DT 297 V.11
6 V	Rvor 330 Ω	8 mA	6 mA
12 V	Rvor 330 Ω	23 mA	20 mA
20 V	Rvor 330 Ω	43 mA	40 mA
27 V	Rvor 330 Ω	61 mA	57 mA

Utilisation

Ajustez l'arceau serre-tête à la talle de votre crane. Le microphone des micro-casques est d'origine monté côte gauche. Son cable connecteur est protégé par l'arceau serre-tête. En cas de nécessité vous pouvez modifier ce montage pour avoir le micro côte droite.

Lorsque you utilisez votre casque en stéreo il faut également ntervertir les fils gauche/droite dans la fiche du casque (brun/orange [gauche] contre rouge/bleu [droite], voir «diagrammes de câblages»).

Pour réduire au maximum le risque d'effets «POP» il faut placer le microphone à environ 2-3 cm de l'angle de la bouche.

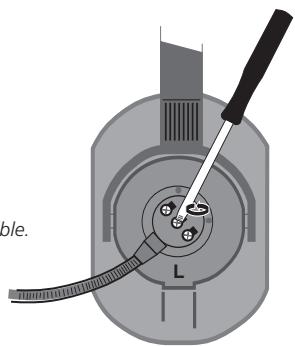

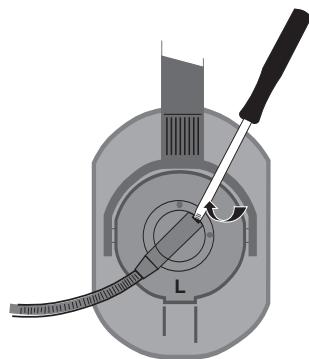

1. Soulevez le couvercle avec un petit tournevis.

2. Liberez les visses et enlevez le support du flexible.

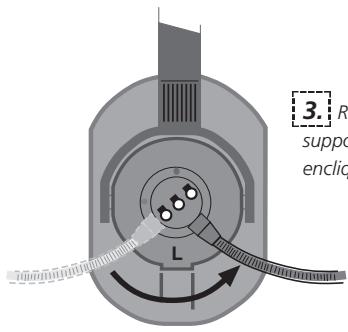

3. Retournez le bras support support de 90^ , resserrez la vis et encliqueze le couverce.

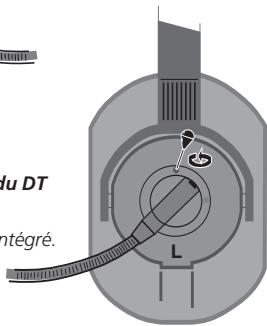

Seulement la version V.11 du DT 287/297:

Réglage du préamplificateur intégré.

Entretien

Pour des raisons hygieniques il est important de nettoyer le casque régulièrement avec un chiffon humide. N'utilise que des produits de nettoyage doux (p.ex. produit pour vaisse) mais enaucun cas des produits détergeants. Veiliez à ce que l'eau ne s'infiltrte pas dans les systèmes d'écoute. Les mousse de protection «POP» des micros se lavent simplement à l'eau tiède. Évitez de les replacer sur le microphone avant qu'elles ne soient totally sèches. Les oreillettes et les mousse «POP» étant soumises à une usure naturelle provoquée par la transpiration, la séborrée et la salive, il est indispensable de les changer régulièrement. Les oreillettes se changent comme suit:

1. Enlevez l'oreillette de l'écouteur en la libérant au niveau de l'anneau plastique.
2. Placez la nouvelle oreillette en veillant de placer les ergots face aux perforations.
3. Pressez sur l'oreillette jusqu'à ce que vous entendez l'encliquetage mécanique.

La construction modulaire de cette série de casques et micro-casques permet un service après-vente simple et rapide. Vous trouvez les références des pieces détachées sur la vue éclatée et la liste figurant sur son verso.

Sécurité

Lorsque vous branchez le casque sur un amplificateur, veillez à ce que le volume d'écoute soit d'abord ramené au niveau minimum. N'ajustez le volume d'écoute qu'aupres avoir revetu le casque.

L'écoute au casque se fait généralement à un niveau plus élevé qu'avç des haut-parleurs. Sachez qu'une écoute prolongée à niveau élevé peut entrainer des léasons auditives irrémédiables. Protégez votre audition, les casques beyerdynamic restituent la plénitude du spectre sonore, même à volume réduit.

Modèles

DT 250 Casque de studio, 80 Ω, noir, avec cable torsadé WK 250.07, enchachieable (Jack stéro 3,5 mm / adaptateur 6,35 mm) Art. N° 442.844
DT 250 Casque de studio, 250 Ω, noir, avec cable torsadé WK 250.07, enchachieable (Jack stereo 3,5 mm / adaptateur 6,35 mm) Art. N° 443.530
DT 252 Casque de studio (version avec un seul écouteur), 80 Ω, noir, avec cable torsadé WK 250.07, enchachieable (Jack stéro 3,5 mm / adaptateur 6,35 mm) Art. N° 445.177
DT 280 Micro-casque avec un seul écouteur, 200/80 Ω Art. N° 441.309
DT 280 Micro-casque avec un seul écouteur, 200/250 Ω Art. N° 447.269
DT 280 V.11 Micro-casque avec un seul écouteur, 200/80 Ω, avec préamplificateur intégré Art. N° 442.860
DT 290 Micro-casque, 200/80 Ω Art. N° 441.317
DT 290 Micro-casque, 200/250 Ω Art. N° 447.277
DT 290 V.11 Micro-casque, 200/80 Ω, avec préamplificateur intégré Art. N° 441.384
DT 291 PV Micro-casque, 80 , microphone condensateur (omnidirectionnel), avec préamplificateur intégré pour alimentation fantôme Art. N° 447.129
DT 291 PV idem, mais 250 Ω Art. N° 447.137
DT 287 PV Micro-casque mono-oreille, 80 Ω, microphone à condensateur (cardioïde) Art. N° 479.349

DT 287 V.11 Micro-casque mono-oreille, 80 Ω, microphone à condensateur (cardioide) Art. N° 479.357
DT 297 PV Micro-casque, 80 Ω, microphone à condensateur (cardioide), pour alimentation fantôme 12 - 48 V Art. N° 479.365
DT 297 PV idem, toutefois 250 Ω Art. N° 479.454
DT 297 V.11 Micro-casque, 80 Ω, avec préamplificateur intégré Art. N° 479.462

Pièces de rechange

BN 59-59/A Bandeau serre-tete Art. N° 503.886
EDT 250 V Oreillettes par pair, velours... . Art. N° 942.704
EDT 250 S Oreillettes par pair, plastique doux Art. N° 943.549
WS 97 AZ Bonnette anti-vent, anthracite . . . Art. N° 465.313

Accessoires en option

WK 250.07 Câble torsadé pour DT 25 avec Jack stéreo 3,5 mm et adaptateur 6,35 mm Art. N° 442.070
K 190.00 Câble de connexion pour DT 28/DT29, 1,5 m, extrémités libres Art. N° 431.575
K 190.00 Câble de connexion pour DT 28/DT29, 3 m, extrémités libres....... Art. N° 441.937
K 190.28 Câble de connexion pour DT 28/DT29, 1,5 m, avec prise XLR à 4 broches... Art. N° 445.304
K 190.39 Câble de connexion pour version V.11 de DT 29^ , avec fiche XLR à 5 broches pour des caméras (Sony, Philips, Ikegami), 1,5 m... Art. N° 475.181
K 190.40 Câble de connexion pour DT 28/DT29, 1,5 m, avec fiche XLR à 3 broches et Jack stéreo 6,35 mm Art. N° 445.894
K 190.40 Câble de connexion pour DT 28/DT29, 3,0 m, avec fiche XLR à 3 broches et Jack stéreo 6,35 mm Art. N° 446.750
K 190.41 Câble de connexion pour DT 28^ / DT29^ , 1,5 m, avec fiche XLR à 5 broches....... Art. N° 445.312
K 190.48 Câble de connexion pour DT 280/DT 290, avec 2 fiches jack stéreo 3,5 mm pour des cartes sonores (Attention: pas de l'alimentation fantôme) Art. N° 479.470

WK 190.00 Câble torsadé pour DT 28^ / DT29^ , 3 m, extrémités libres... Art. N° 448.176

Bande passante 10 à 30.000 Hz (Optimisé pour l'intelligibilité)
parfaite chez les micro-casques)
Impédance nominale 80 Ω / 250 Ω
Pression sonore nominale à 1 kHz 100 dB SPL à 1 mW 0,28 V à 80 Ω 100 dB SPL à 1 mW 0,5 V à 250 Ω
Charge nominale efficace 100 mW 120 dB 2,8 V à 80 Ω 100 mW 120 dB 5 V à 250 Ω

Attenuation du bruit ambient. env. 16 dBA Pression du serre-tete 4,5 N Poids sans cable DT 250/DT 290/DT 294/ DT 297 240 g DT 252/DT 280/DT 287.170g &&\&&

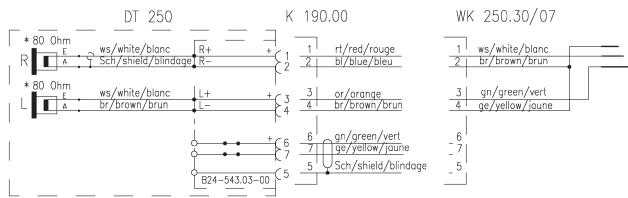

Diagramme de câblage DT 250

• Sonderausführung 250 Ohm System lieferbar
• Special model 250 ohm system available

DT 280 / DT 290

Microphone

Type de transducteur . dynamique

Bande passante 40 - 12.000 Hz

Directivé hypercardioide

Suppression de bruit 30 dB

Voltage de sortie à 5 cm . . . . . env. 3 mV

Impedance de sortie

nominale env. 200

Poids env. 45 g

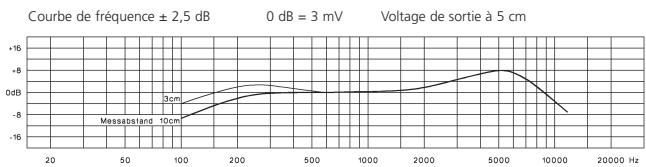

Courbe de fréquence

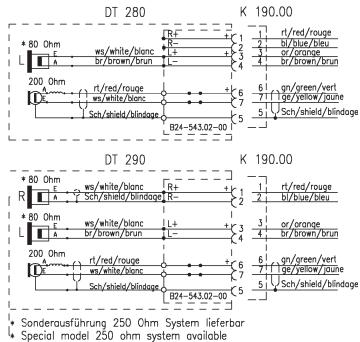

Diagramme de câblage

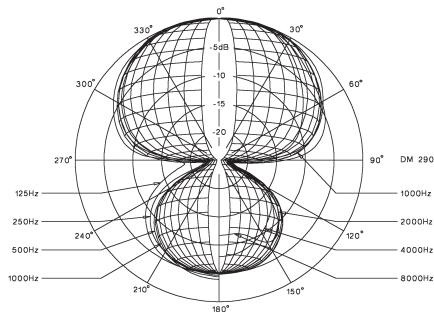

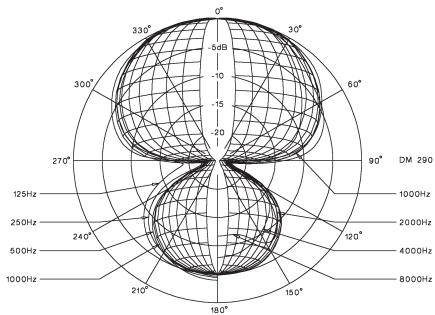

Directivité

DT 290 V.11

Microphone

Type de transducteur . dynamique

Bande passante. 40 - 12.000 Hz

Directivité hypercardioïde

Voltage de sortie à 5 cm

Is = 16 mA,Us = 10 V ,

Rv = 330 env.1,5 V

Voltage de sortie à 5 cm

Is = 16mA Us = 10V,

Rv = 330 ,R_LS = 200 env.750mV

Impedance de sortie

nominale env. 200 Ω

Consommation min. 8 mA

Consommation max. 56 mA

Poids env. 45 g

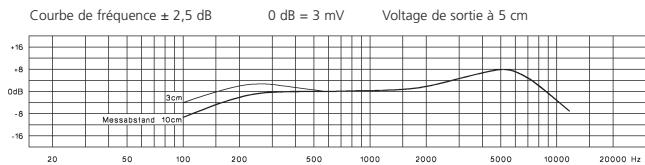

Courbe de fréquence

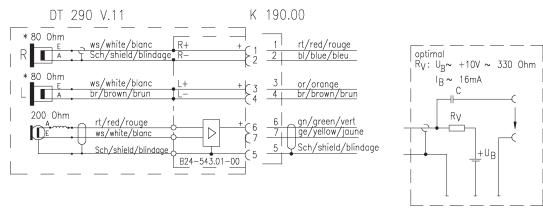

Diagramme de câblage

Directivité

DT 291 PV

Microphone

Type de transducteur....... condensateur / electret

Bande passante 20 à 18.000 Hz

Directivé omnidirectionnel

Voltage de sortie à 5 cm . . . env. 13 mV

Impedance de sortie

nominale 200Ω

Impedance de charge

pondérée. ≥ 1000

Suppression de bruit 127 dB

Consommation . env. 3,5 mA

Alimentation fantôme 12 - 48 V

Poids 20g

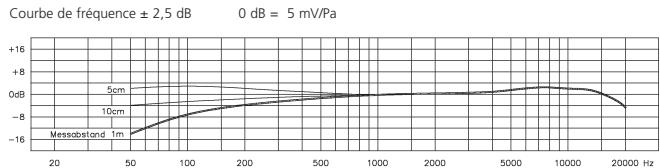

Courbe de fréquence

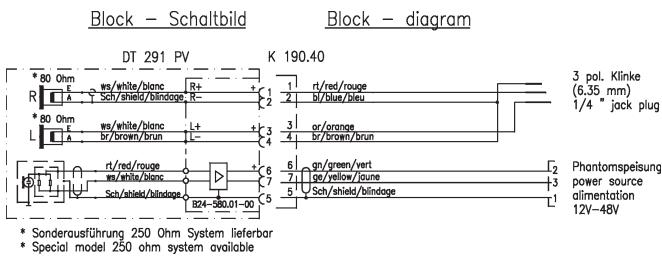

Diagramme de câblage

Directivité

DT 287 PV / DT 297 PV

Microphone

Type de transducteur....... condensateur / electret

Bande passante 40 à 20.000 Hz

Directivite . cardioide

Voltage de sortie à 5 cm . . . . . . 5,5 mV

Impedance de sortie

nominale 300Ω

Impedance de charge

pondérée. ≥ 1000

Suppression de bruit 132 dB

Rapport signal/bruit 62 dB

Consummation env. 3,5 mA

Alimentation fantôme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Poids env. 30 g

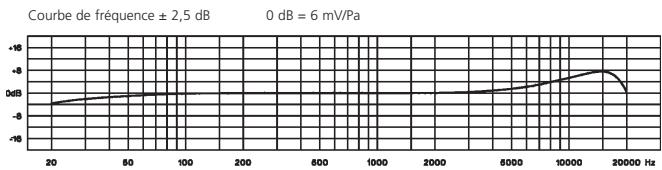

Courbe de fréquence

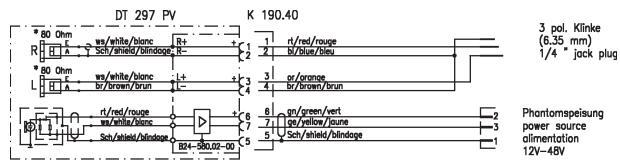

Diagramme de câblage

• Sonderausfuhrung 250 Ohm System lieferbar
  Special model 250 ohm system available

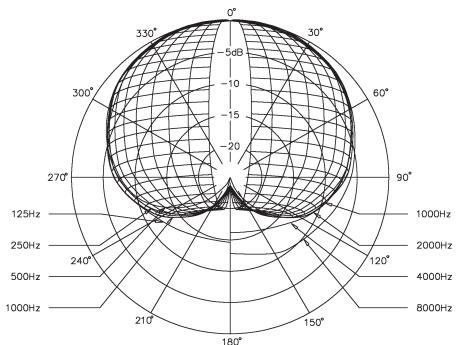

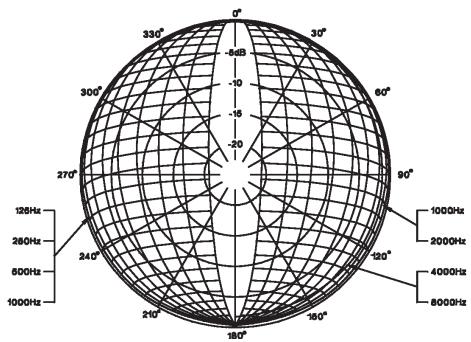

Directivité

Microphone

Type de transducteur....... condensateur / electret

Bande passante 20 à 20.000 Hz

Directivite . cardioide

Voltage de sortie à 5 cm . . . . . env. 52 mV - 1,3 V régliable

Impedance de sortie

nominate 300Ω

Consommation 6-56 mA

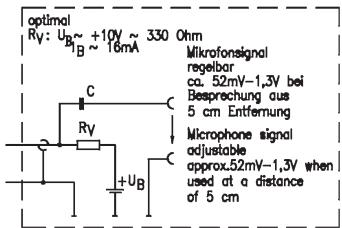

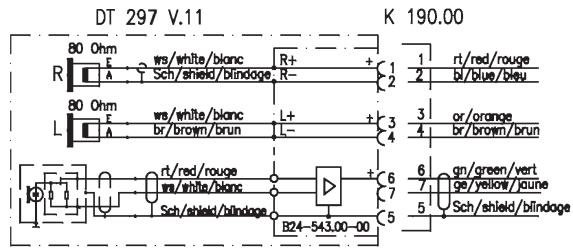

Diagramme de câblage
