DT 287 - Casque audio BEYERDYNAMIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Casque audio professionnel
Caractéristiques techniques principales	Casque circum-aural, fermé, avec transducteurs dynamiques
Réponse en fréquence	20 Hz - 20 kHz
Impédance	250 Ohms
Type de connecteur	Jack 3,5 mm avec adaptateur 6,3 mm
Poids	Approx. 300 g
Utilisation	Idéal pour les studios d'enregistrement, la diffusion et le monitoring
Entretien et nettoyage	Nettoyer les coussinets avec un chiffon doux et sec, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour une maintenance facile
Sécurité	Utiliser à un volume raisonnable pour éviter des dommages auditifs
Compatibilités	Compatible avec la plupart des équipements audio professionnels
Accessoires inclus	Câble détachable, adaptateur 6,3 mm
Informations générales	Conception robuste pour une utilisation prolongée, garantie de 2 ans

FOIRE AUX QUESTIONS - DT 287 BEYERDYNAMIC

Le casque ne s'allume pas, que faire ?

Vérifiez que le casque est correctement chargé. Assurez-vous que le câble est bien connecté et que la prise fonctionne. Si possible, testez avec un autre appareil.

La qualité sonore est mauvaise, que puis-je faire ?

Assurez-vous que le casque est bien branché. Vérifiez les réglages audio de votre appareil et essayez d'ajuster les égaliseurs. Si le problème persiste, testez le casque sur un autre appareil.

Le microphone ne fonctionne pas, que faire ?

Vérifiez que le microphone est correctement positionné et qu'il n'est pas désactivé dans les paramètres de votre appareil. Testez le microphone avec une autre application ou un autre appareil.

Comment nettoyer mon casque DT 287 ?

Utilisez un chiffon doux et sec pour nettoyer les surfaces. Évitez l'utilisation de produits chimiques agressifs. Les coussinets peuvent être retirés et nettoyés avec un chiffon légèrement humide.

Comment régler le volume du casque ?

Le volume peut être réglé via l'appareil auquel le casque est connecté. Assurez-vous également que le casque lui-même ne dispose pas d'un contrôle de volume intégré.

Que faire si le câble est endommagé ?

Si le câble est endommagé, il est recommandé de le remplacer. Contactez un service après-vente agréé ou un revendeur pour obtenir un câble de rechange compatible.

Le casque est inconfortable à porter, que faire ?

Ajustez le serre-tête pour un meilleur maintien. Si le problème persiste, envisagez d'utiliser des coussinets en mousse plus doux ou de vérifier la taille du casque.

Le son est désynchronisé avec la vidéo, que faire ?

Cela peut être dû à un retard audio. Vérifiez les paramètres de votre appareil pour un réglage de synchronisation audio et essayez de redémarrer l'appareil.

Comment savoir si le casque est compatible avec mon appareil ?

Vérifiez les spécifications techniques de votre appareil et assurez-vous qu'il prend en charge les connexions audio nécessaires pour le DT 287. Consultez le manuel d'utilisation pour plus de détails.

Où puis-je trouver des pièces de rechange pour le DT 287 ?

Les pièces de rechange peuvent être commandées directement auprès de Beyerdynamic ou chez des revendeurs agréés. Vérifiez également les sites de vente en ligne pour des options disponibles.

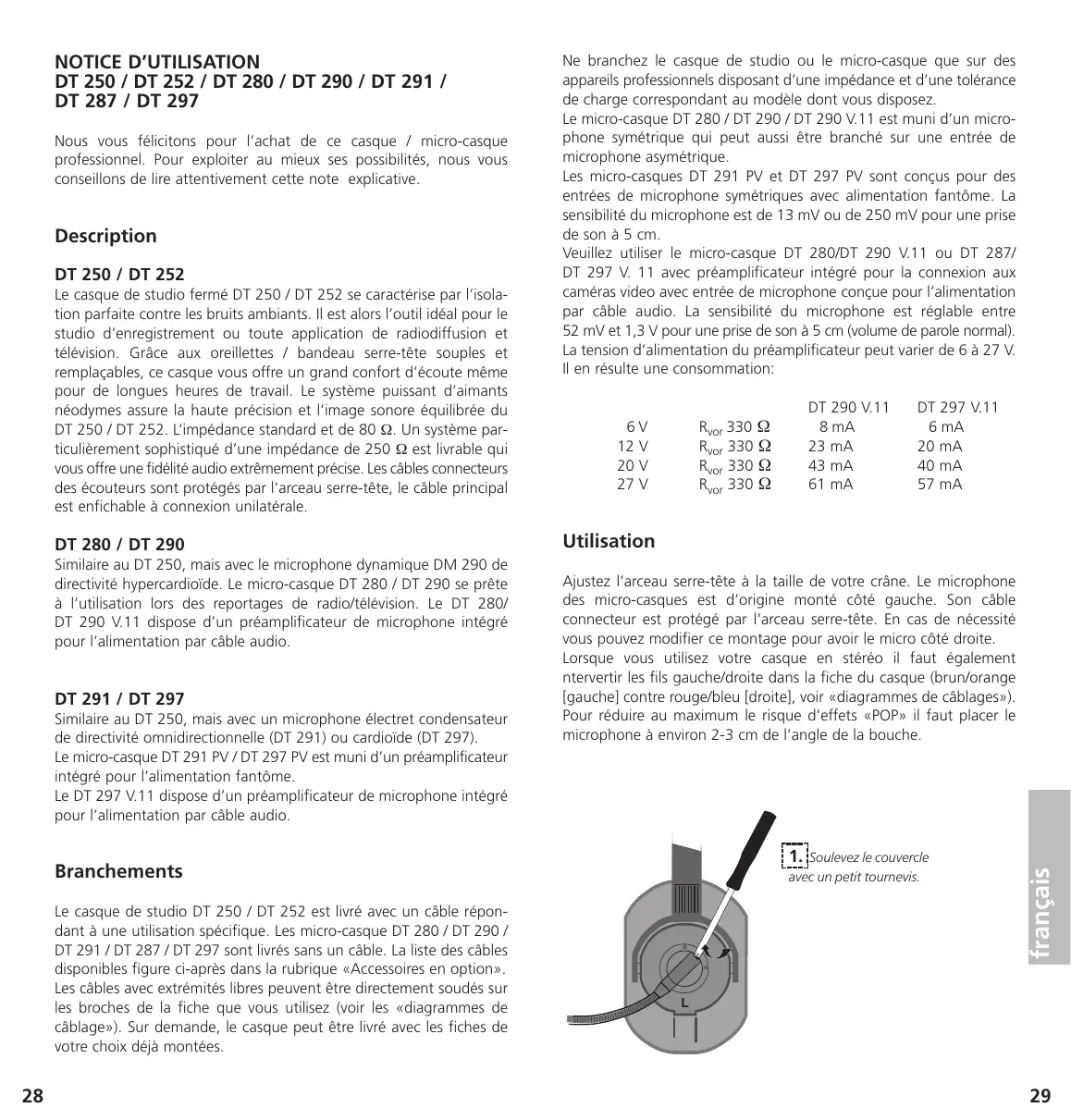

MODE D'EMPLOI DT 287 BEYERDYNAMIC

Description. Page 28 Branchements. Page 28 Utilisation. Page 29 Entretien. Page 30 Sécurité. Page 31 Modèles. Page 31 Pièces de rechange. Page 32 Accessoires en option. Page 32 Spécifications techniques. Page 33

Nous vous félicitons pour l'achat de ce casque / micro-casque professionnel. Pour exploiter au mieux ses possibilités, nous vous conseillons de lire attentivement cette notice explicative.

DT 250 / DT 252

Le casque de studio fermé DT 250 / DT 252 se caractérise par une isolation parfaite contre les bruits ambiants. Il est alors l'outil idéal pour le studio d'enregistrement ou toute application de radiodiffusion et télévision. Grâce aux oreillettes et au bandeau serre-tête souples et remplaçables, ce casque vous offre un grand confort d'écoute même pour de longues heures de travail. Le système puissant d'aimants néodymes assure la haute précision et l'image sonore équilibrée du DT 250 / DT 252. L'impédance standard est de 80 Ω. Un système particulièrement sophistiqué d'une impédance de 250 Ω est livrable qui vous offre une fidélité audio extrêmement précise. Les câbles connecteurs des écouteurs sont protégés par l'arceau serre-tête, le câble principal est démontable à connexion unilatérale.

DT 280 / DT 290

Similaire au DT 250, mais avec le microphone dynamique DM 290 de directivité hypercardioïde. Le micro-casque DT 280 / DT 290 se prête à l'utilisation lors des reportages de radio/télévision. Le DT 280/DT 290 V.11 dispose d'un préamplificateur de microphone intégré pour l'alimentation par câble audio.

DT 291 / DT 297

Similaire au DT 250, mais avec un microphone électret à condensateur de directivité omnidirectionnelle (DT 291) ou cardioïde (DT 297).

Le micro-casque DT 291 PV / DT 297 PV est muni d'un préamplificateur fantôme.

Le DT 297 PV dispose d'un préamplificateur de microphone

Branchements

Le casque de studio DT 250 / DT 252 est livré avec un câble répondant à une utilisation spécifique. Les micro-casques DT 280 / DT 290 / DT 291 / DT 287 / DT 297 sont livrés sans câble. La liste des câbles disponibles figure ci-après dans la rubrique « Accessoires en option ». Les câbles avec extrémités libres peuvent être directement soudés sur les broches de la fiche que vous utilisez (voir les « diagrammes de câblage »). Sur demande, le casque peut être livré avec les fiches de votre choix déjà montées.

Ne branchez le casque de studio ou le micro-casque que sur des appareils professionnels disposant d'une impédance et d'une tolérance de charge correspondant au modèle dont vous disposez.

Le micro-casque DT 280 / DT 290 / DT 290 V.11 est muni d'un microphone symétrique qui peut aussi être branché sur une entrée de microphone asymétrique.

Les micro-casques DT 291 PV et DT 297 PV sont conçus pour des entrées de microphone symétriques avec alimentation fantôme de 13 mV ou de 250 mV pour une prise de son à 5 cm.

Veuillez utiliser le micro-casque DT 280/DT 290 V.11 ou DT 287/DT 297 V.11 avec préamplificateur intégré pour la connexion aux caméras vidéo avec entrée de microphone conçue pour l'alimentation par câble audio réglable entre 52 mV et 1,3 V pour une prise de son à 5 cm (volume de parole normal). La tension d'alimentation du préamplificateur peut varier de 6 à 27 V. Il en résulte une consommation :

		DT 290 V.11	DT 297 V.11
6 V	Rvor 330 Ω	8 mA	6 mA
12 V	Rvor 330 Ω	23 mA	20 mA
20 V	Rvor 330 Ω	43 mA	40 mA
27 V	Rvor 330 Ω	61 mA	57 mA

Utilisation

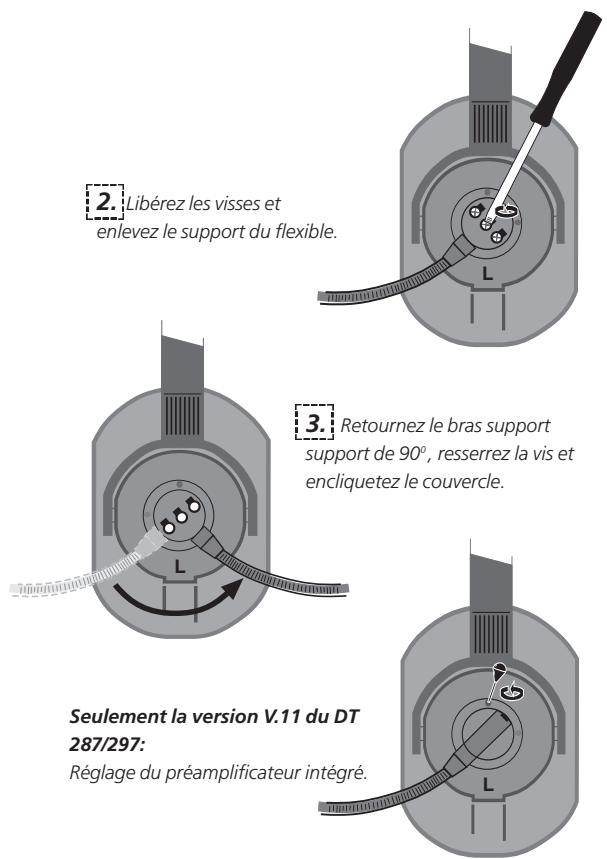

Ajustez l'arceau serre-tête à la taille de votre crâne. Le microphone des micro-casques est d'origine monté côté gauche. Son câble connecteur est protégé par l'arceau serre-tête. En cas de nécessité, vous pouvez modifier ce montage pour avoir le micro côté droit.

Lorsque vous utilisez votre casque en stéréo, il faut également intervertir les fils gauche/droite dans la fiche du casque (brun/orange [gauche] contre rouge/bleu [droite], voir « diagrammes de câblage »).

Pour réduire au maximum le risque d'effets « POP », il faut placer le microphone à environ 2-3 cm de l'angle de la bouche.

1. Soulevez le couvercle avec un petit tournevis.

Entretien

Pour des raisons d'hygiène, il est important de nettoyer le casque régulièrement avec un chiffon humide. N'utilisez que des produits de nettoyage doux (p. ex. produit pour vaisselle) mais en aucun cas des produits détergents. Veillez à ce que l'eau ne s'infiltre pas dans les systèmes d'écoute. Les mousses de protection «POP» des micros se lavent simplement à l'eau tiède. Évitez de les replacer sur le microphone avant qu'elles ne soient totalement sèches. Les oreillettes et les mousses «POP» étant soumises à une usure naturelle provoquée par la transpiration, la séborrhée et la salive, il est indispensable de les changer régulièrement. Les oreillettes se changent comme suit :

1. Enlevez l'oreillette de l'écouteur en la libérant au niveau de l'anneau plastique.
2. Placez la nouvelle oreillette en veillant à placer les ergots face aux perforations.
3. Pressez sur l'oreillette jusqu'à ce que vous entendiez l'encliquetage mécanique.

La construction modulaire de cette série de casques et micro-casques permet un service après-vente simple et rapide. Vous trouverez les références des pièces détachées sur la vue éclatée et la liste figurant sur son verso.

Sécurité

Lorsque vous branchez le casque sur un amplificateur, veillez à ce que le volume d'écoute soit d'abord ramené au niveau minimum. N'ajustez le volume d'écoute qu'après avoir revêtu le casque.

L'écoute au casque se fait généralement à un niveau plus élevé qu'avec des haut-parleurs. Sachez qu'une écoute prolongée à un niveau élevé peut entraîner des lésions auditives irrémédiables. Protégez votre audition ; les casques beyerdynamic restituent la plénitude du spectre sonore, même à volume réduit.

Modèles

DT 250 Casque de studio, 80 Ω, noir, avec câble torsadé WK 250.07, enchaînable (Jack stéréo 3,5 mm / adaptateur 6,35 mm) Art. N° 442.844 DT 250 Casque de studio, 250 Ω, noir, avec câble torsadé WK 250.07, enchaînable (Jack stéréo 3,5 mm / adaptateur 6,35 mm) Art. N° 443.530 DT 252 Casque de studio (version avec un seul écouteur), 80 Ω, noir, avec câble torsadé WK 250.07, enchaînable (Jack stéréo 3,5 mm / adaptateur 6,35 mm) Art. N° 445.177 DT 280 Micro-casque avec un seul écouteur, 200/80 Ω Art. N° 441.309 DT 280 Micro-casque avec un seul écouteur, 200/250 Ω Art. N° 447.269 DT 280 V.11 Micro-casque avec un seul écouteur, 200/80 Ω, avec préamplificateur intégré Art. N° 442.860 DT 290 Micro-casque, 200/80 Ω Art. N° 441.317 DT 290 Micro-casque, 200/250 Ω Art. N° 447.277 DT 290 V.11 Micro-casque, 200/80 Ω, avec préamplificateur intégré Art. N° 441.384 DT 291 PV Micro-casque, 80 Ω, microphone à condensateur (omnidirectionnel), avec préamplificateur intégré pour alimentation fantôme Art. N° 447.129 DT 291 PV idem, mais 250 Ω Art. N° 447.137 DT 287 PV ïde) Art. N° 479.349

DT 287 V.11 57 DT 297 PV Micro-casque, 80 Ω, microphone à condensateur (cardioïde), pour alimentation fantôme 12 - 48 V Art. N° 479.365 DT 297 PV idem, toutefois 250 Ω Art. N° 479.454 DT 297 V.11 Micro-casque, 80 Ω, avec préamplificateur intégré Art. N° 479.462

Pièces de rechange

BN 59-59/A Bandeau serre-tête Art. N° 503.886 EDT 250 V Oreillettes par pair, velours Art. N° 942.704 EDT 250 S Oreillettes par pair, plastique doux Art. N° 943.549 WS 97 AZ Bonnette anti-vent, anthracite Art. N° 465.313

Accessoires en option

WK 250.07 Câble torsadé pour DT 25 avec Jack stéréo 3,5 mm et adaptateur 6,35 mm. Art. N° 442.070 K 190.00 Câble de connexion pour DT 28 / DT 29, 1,5 m, extrémités libres. Art. N° 431.575 K 190.00 Câble de connexion pour DT 28 / DT 29 Art. N° 441.937 K 190.28 Câble de connexion pour DT 28 / DT 29, 1,5 m, avec prise XLR à 4 broches. Art. N° 445.304 K 190.39 Câble de connexion pour version V.11 de DT 29, avec fiche XLR à 5 broches pour des caméras (Sony, Philips, Ikegami), 1,5 m. Art. N° 475.181 K 190.40 Câble de connexion pour DT 28 / DT 29, 1,5 m, avec fiche XLR à 3 broches et Jack stéréo 6,35 mm. Art. N° 445.894 K 190.40 Câble de connexion pour DT 28 / DT 29, 3,0 m, avec fiche XLR à 3 broches et Jack stéréo 6,35 mm. Art. N° 446.750 K 190.41 Câble de connexion pour DT 28 / DT 29, 1,5 m, avec fiche XLR à 5 broches. Art. N° 445.312 K 190.48 Câble de connexion pour DT 280 / DT 290, avec 2 fiches jack stéréo 3,5 mm pour des cartes sonores (Attention : pas d'alimentation fantôme). Art. N° 479.470

WK 190.00 Câble torsadé pour DT 280/DT 290 Art. N° 448.176

Écouteurs

Bande passante : 10 à 30 000 Hz (optimisée pour l'intelligibilité parfaite chez les micro-casques). Impédance nominale : 80 Ω / 250 Ω. Pression sonore nominale à 1 kHz : 100 dB SPL à 1 mW (0,28 V à 80 Ω) ; 100 dB SPL à 1 mW (0,5 V à 250 Ω). Charge nominale efficace : 100 mW (120 dB, 2,8 V à 80 Ω) ; 100 mW (120 dB, 5 V à 250 Ω).

Atténuation du bruit ambiant : env. 16 dBA. Pression du serre-tête : 4,5 N. Poids sans câble : DT 250 / DT 290 / DT 294 / DT 297 : 240 g ; DT 252 / DT 280 / DT 287 : 170 g.

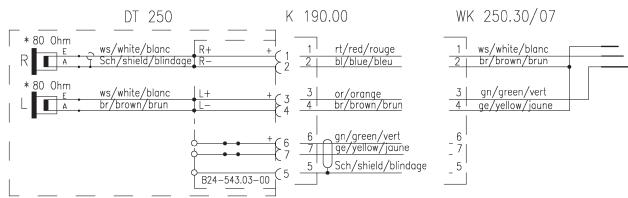

Diagramme de câblage DT 250

• Modèle spécial 250 ohm système disponible

Microphone

Type de transducteur : dynamique.

Bande passante : 40 - 12 000 Hz

Directivité hypercardioïde

Suppression de bruit : 30 dB

Tension de sortie à 5 cm : environ 3 mV

Impédance de sortie

nominale env. 200 Ω

Poids env. 45 g

Courbe de fréquence

Diagramme de câblage

Directivité

Microphone

Type de transducteur : dynamique

Bande passante : 40 - 12 000 Hz

Directivité hypercardioïde

Voltage de sortie à 5 cm

Is = 16 mA, Us = 10 V,

Rv = 330 Ω, env. 1,5 V

Voltage de sortie à 5 cm

Is = 16 mA, Us = 10 V,

Rv = 330 Ω, R_LS = 200 Ω ……… env. 750 mV

Impédance de sortie

nominale env. 200 Ω

Consommation min. 8 mA

Consommation max. 56 mA

Poids env. 45 g

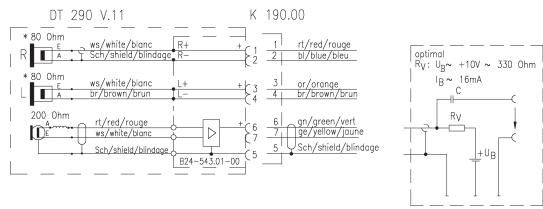

Courbe de fréquence. Diagramme de câblage.

Directivité

Microphone

Type de transducteur : condensateur / électret

Bande passante : 20 à 18 000 Hz

Directivité omnidirectionnelle

Tension de sortie à 5 cm : env. 13 mV

Impédance de sortie

nominale 200Ω

Impédance de charge

pondérée. ≥ 1000

Suppression de bruit : 127 dB

Consommation : env. 3,5 mA

Alimentation fantôme 12 - 48 V

Poids 20g

Courbe de fréquence

Diagramme de câblage

Directivité

Microphone

Type de transducteur : condensateur / électret

Bande passante : 40 à 20 000 Hz

Directivité : cardioïde

Voltage de sortie à 5 cm...... 5,5 mV

Impédance de sortie

nominale 300Ω

Impédance de charge

pondérée. ≥ 1000

Suppression de bruit 132 dB

Rapport signal/bruit 62 dB

Consommation env. 3,5 mA

Alimentation fantôme..................................................................................

Poids env. 30 g

Courbe de fréquence

Diagramme de câblage

• Modèle spécial système 250 ohm disponible

Directivité

Microphone

Type de transducteur : condensateur / électret

Bande passante : 20 à 20 000 Hz

Directivité cardioïde.

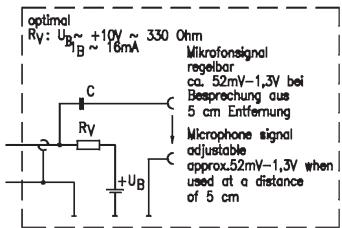

Voltage de sortie à 5 cm : environ 52 mV - 1,3 V, réglable.

Impédance de sortie

nominate 300Ω

Consommation : 6-56 mA

Diagramme de câblage
