Utilisation de ce manuel
(Déchets d’équipements électriques et électroniques) Fonction d'économie d'énergie automatique
Plages de réglage de la température en mode Double cuisson Pour arrêter la cuisson Fonction spéciale Cuisson automatique Nettoyage
ATTENTION Risques ou manipulations dangereuses susceptibles d'entraîner des blessures et/ou des dégâts matériels. REMARQUE Astuces utiles, conseils ou informations aidant les utilisateurs à manipuler l'appareil. Le dispositif de sectionnement doit être intégré dans le câblage fixe conformément aux règles de câblage. Cet appareil doit pouvoir être débranché de l'alimentation après installation. Pour que l'appareil puisse être facilement débranché une fois en place, veillez à ce que la prise murale reste accessible ou faites poser un interrupteur sur le câblage fixe, conformément aux normes de câblage. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur agréé ou par toute personne de qualification similaire, afin d'éviter tout danger.
Cet appareil devient très chaud pendant son utilisation. Prenez garde à ne pas toucher les éléments chauffants situés à l'intérieur du four. AVERTISSEMENT : Les parties accessibles peuvent devenir très chaudes pendant l'utilisation. Les enfants en bas âge doivent être tenus à l'écart. N'utilisez jamais de produits abrasifs ou de grattoirs métalliques pour nettoyer la vitre de la porte du four ; ils pourraient en rayer la surface et, par conséquent, casser le verre. Si le four est équipé d'une fonction de nettoyage, retirez tous les accessoires du four ainsi que les grosses projections des parois de l'appareil avant de lancer le nettoyage. La fonction de nettoyage dépend du modèle.
éloignés de l'appareil pendant l'opération afin d'éviter qu'ils ne se brûlent sur la porte. La fonction de nettoyage dépend du modèle. Utilisez uniquement la sonde thermique recommandée pour ce four. (Modèle avec sonde thermique uniquement) Un nettoyeur vapeur ne doit pas être utilisé. AVERTISSEMENT : Afin d'éviter tout risque d'électrocution, veillez à ce que l'appareil soit hors tension avant de procéder au remplacement de l'ampoule. L'appareil ne doit pas être installé derrière une porte décorative, afin d'éviter tout risque de surchauffe. AVERTISSEMENT : L'appareil et ses pièces accessibles deviennent très chauds pendant l'utilisation. Prenez garde à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans ne doivent pas s'approcher de l'appareil s'ils sont sans surveillance. ATTENTION : Le processus de cuisson doit être effectué sous surveillance. Un processus de cuisson rapide doit être sous surveillance continue. Lors de l'utilisation du four, la porte ou la surface extérieure peut devenir chaude. Lors de l'utilisation du four, les surfaces accessibles peuvent devenir très chaudes. Les surfaces sont susceptibles de devenir chaudes pendant l'utilisation.
Pour votre sécurité, ne nettoyez jamais l'appareil à l'aide d'un nettoyeur haute pression (eau ou vapeur). Lorsque vous utilisez l'appareil, veillez à ce que les enfants ne s'en approchent pas.
Ce four doit être relié à la prise d'alimentation secteur uniquement par un électricien qualifié. En cas de défaut ou de dommage constaté sur l'appareil, ne tentez pas de le faire fonctionner. Toute réparation doit être effectuée uniquement par un technicien qualifié. Une réparation inadéquate présente un risque réel pour vous et pour les autres. Si votre four nécessite une réparation, contactez un service après-vente SAMSUNG ou votre revendeur. Ne laissez aucun fil ni aucun câble électrique entrer en contact avec le four. Le four doit être relié à une prise d'alimentation secteur au moyen d'un disjoncteur ou d'un fusible homologué. N'utilisez jamais d'adaptateur multiprise ou de rallonge.
Ne versez pas d'eau dans le fond du four lorsque celui-ci est encore chaud. La surface émaillée risquerait d'être endommagée. La porte du four doit être fermée pendant la cuisson des aliments. Ne recouvrez pas le fond du four de papier aluminium et n'y déposez aucune plaque à pâtisserie ni aucun moule. Le papier aluminium empêche la chaleur de passer ; par conséquent, les surfaces émaillées risquent d'être endommagées et vos aliments peuvent de ne pas cuire convenablement. Le jus des fruits peut laisser des traces permanentes sur les surfaces émaillées du four. Pour obtenir des gâteaux très moelleux, utilisez la lèchefrite.
à la vapeur ou en phase vapeur uniquement). Si la cartouche est fissurée ou cassée, n'utilisez pas l'appareil et contactez le centre de réparation le plus proche. (Modèle avec fonction de nettoyage à la vapeur ou en phase vapeur uniquement). Ce four est réservé à la cuisson d'aliments dans le cadre d'un usage domestique uniquement. Pendant le fonctionnement du four, la chaleur qui se dégage des surfaces internes peut provoquer de graves brûlures en cas de contact avec celles-ci. Ne touchez jamais les éléments chauffants ni les surfaces internes du four avant qu'ils n'aient eu le temps de refroidir.
N'ouvrez pas la porte de manière trop forte. AVERTISSEMENT : ne débranchez pas l’appareil de la prise d’alimentation secteur même une fois le processus de cuisson terminé. AVERTISSEMENT : ne laissez pas la porte ouverte lorsque le four fonctionne.
Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés)
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

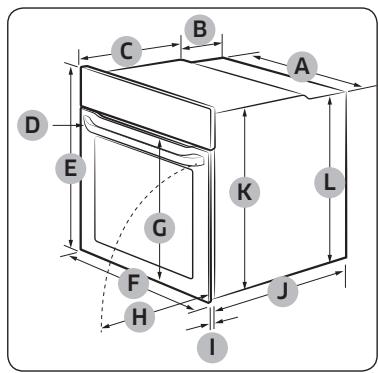

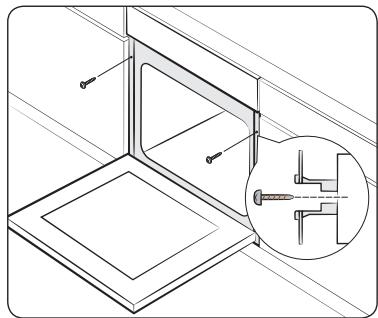

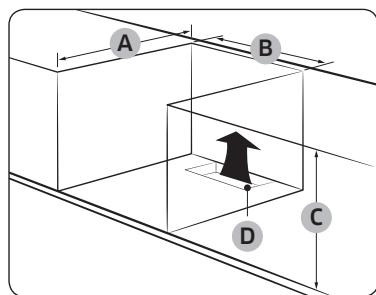

AVERTISSEMENT Ce four doit être installé par un technicien qualifié. Le technicien est chargé du branchement du four sur la prise d'alimentation conformément aux règles de sécurité en vigueur dans votre région.

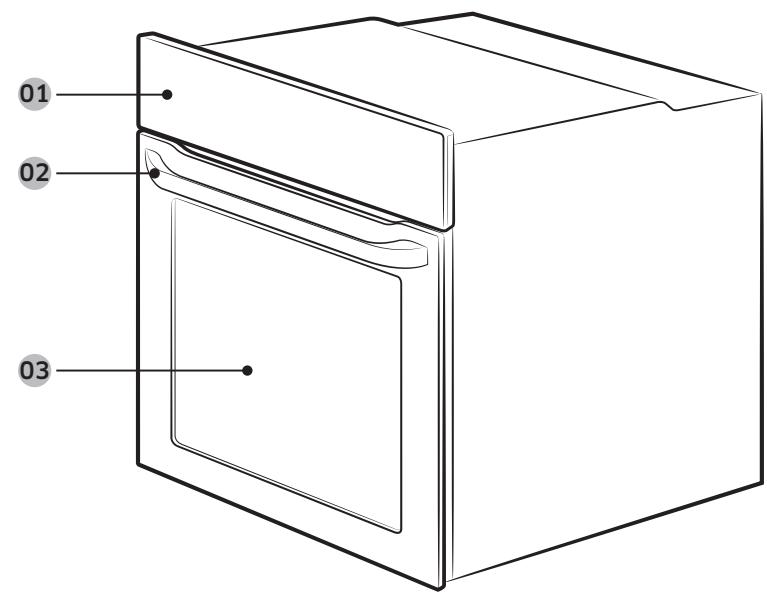

Coup d'œil sur le four
02 « Éclairage du four ». Pour économiser l'énergie, l'éclairage du four s'éteint quelques minutes après le démarrage du programme de cuisson.
Puis, connectez les fils d'alimentation sur les bornes correspondantes. La borne ( ) est conçue pour la mise à la terre. Branchez tout d'abord les fils jaune et vert (mise à la terre), qui doivent être plus longs que les autres. Si vous utilisez une prise de type à fiches, celle-ci doit demeurer accessible lorsque le four est installé. Samsung ne sera pas tenue responsable d'accidents provoqués par une absence de mise à la terre ou une mise à la terre défectueuse. AVERTISSEMENT Ne marchez pas ni ne vrillez pas les câbles durant l'installation, et maintenez-les éloignés des zones du four émettant de la chaleur.
REMARQUE La disponibilité des accessoires accompagnés d'un astérisque (*) dépend du modèle du four.

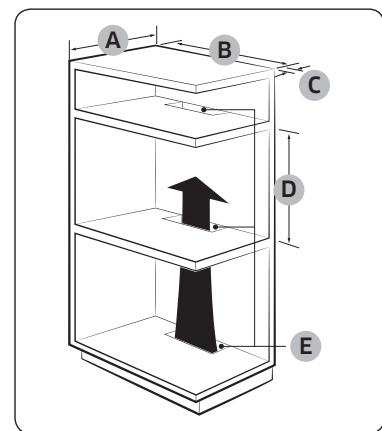

AVERTISSEMENT Le four nécessite une ventilation pour un fonctionnement normal. N'obstruez en aucun cas les orifices de ventilation.
Installation • Soyez prudent lorsque vous retirez les ustensiles et/ou les accessoires chauds du four. Les plats ou les accessoires chauds peuvent provoquer des brûlures. • Les accessoires peuvent se déformer lorsqu'ils montent en température. Une fois refroidis, ils retrouveront leur aspect d'origine et leurs performances.
1. Retirez tous les accessoires de l'intérieur du four. 2. Faites fonctionner le four en mode Cuisson par convection à 200 °C ou Cuisson traditionnelle à 200 °C durant une heure. Cela permettra de brûler toutes les substances de fabrication présentes dans le four. 3. Une fois terminé, éteignez le four.

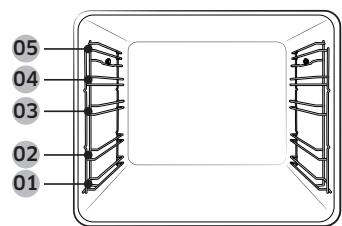

Placez le plateau à la hauteur de grille 1 pour collecter les jus de cuisson, ou sur le fond du four pour une grande portion de viande. Il est recommandé d'utiliser les accessoires de la broche pour une portion de viande inférieure à 1,5 kg. 1. Insérez la broche dans la viande. Vissez la poignée sur l'extrémité arrondie de la broche afin de faciliter l'insertion de la broche. 2. Placez les pommes de terre et les légumes précuits autour de la viande. 3. Placez le support sur le niveau central et dirigez la partie en « V » vers l'avant du four. Placez la broche sur le support, extrémité pointue dirigée vers l'arrière, et poussez délicatement jusqu'à ce que la pointe de la broche pénètre dans le mécanisme de rotation situé à l'arrière du four. L'extrémité arrondie de la broche doit reposer sur la partie en « V » du support. (la broche est dotée de deux oreilles devant être situées le plus près possible de la porte afin d'éviter que la broche ne puisse avancer. Ces oreilles servent également à fixer la poignée). 4. Dévissez la poignée avant la cuisson. 5. Une fois la cuisson terminée, revissez la poignée afin de retirer la broche plus facilement du support. AVERTISSEMENT Assurez-vous que la poignée du tournebroche est fixée correctement. Faites attention lors de l'utilisation du tournebroche. Les fourches et les tiges sont pointues et coupantes. Veillez donc à ne pas vous blesser ! Pour éviter les brûlures, utilisez des maniques pour retirer le tournebroche car il est très chaud.
Rails télescopiques *
1. Étirez la plaque des rails hors du four. 2. Placez le plateau sur la plaque des rails et glissez la plaque dans le four 3. Fermez la porte du four.
Utilisez la plaque séparatrice en mode Double cuisson.

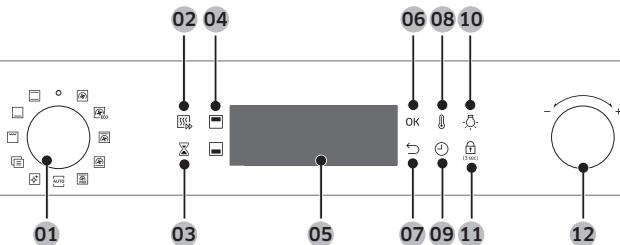

Le tableau en façade est disponible dans une vaste gamme de matériaux et de couleurs. A des fins d'amélioration de la qualité, l'aspect réel du four est sujet à modification sans préavis.
(Convection, Cuisson conventionnelle, Chaleur par le haut + Convection, Chaleur par le bas + Convection) • Désactivée pour les températures réglées en-dessous de 100 °C.
Appuyez sur ce bouton pour régler la durée de cuisson.
Afin de prévenir tout accident, la Sécurité enfants désactive toutes les commandes. Mais vous pouvez éteindre en tournant le sélecteur de mode sur Arrêt. Maintenez appuyé durant 3 secondes pour activer, ou maintenez appuyé durant 3 secondes à nouveau pour désactiver le verrouillage du tableau de commande.
Il est fréquent de changer la température par défaut et/ou la durée de cuisson parmi tous les modes de cuisson. Suivez les étapes ci-dessous pour régler la température et/ou la durée de cuisson pour le mode de cuisson sélectionné. Température 1. Tournez le sélecteur de mode pour choisir un mode ou une fonction. La température par défaut de chaque sélection apparaît.
• Régler le temps de cuisson ou la température. • Choisir un élément secondaire des menus principaux. Nettoyage, Cuisson automatique, Fonctions spéciales ou Gril. • Choisissez une quantité pour les programmes Cuisson Automatique.
• Si vous ne procédez à aucun réglage pendant quelques secondes, le four démarre automatiquement la cuisson avec les paramètres par défaut. • Pour modifier la température réglée, appuyez sur le bouton et suivez les étapes ci-dessus. • La température exacte à l'intérieur du four peut être mesurée à l'aide d'un thermomètre agréé et de la méthode définie par un établissement agréé. Si d'autres thermomètres sont utilisés, cela peut entraîner une erreur de mesure. • Le four émet un signal sonore une fois le préchauffage terminé.
23 heures 59 minutes.
Reportez-vous à Fin du départ différé pour plus d'informations.
• Vous pouvez faire cuire sans régler l'heure de fin si vous le souhaitez. Dans ce cas, le four commence la cuisson aux températures réglées sans informations de temps, et vous devez arrêter le four manuellement lorsque la cuisson est terminée. • Pour modifier l'heure de fin, appuyez deux fois sur le bouton et suivez les étapes ci-dessus.
• Vous pouvez cuire sans régler le temps de cuisson si vous le souhaitez. Dans ce cas, le four commence la cuisson aux températures réglées sans informations de temps, et vous devez arrêter le four manuellement lorsque la cuisson est terminée. • Pour modifier le temps de cuisson réglé, appuyez sur le bouton et suivez les étapes ci-dessus.
Supposez que vous sélectionnez une recette d'une heure à 14h 00 et que vous souhaitez que le four finisse la cuisson à 18h 00. Pour régler l'heure de fin, changez l'heure Prêt à : sur 18h 00. Le four démarre la cuisson à 17h 00 et la termine à 18h 00 comme vous l'avez spécifié. Heure actuelle : 14h 00
1. Lorsque la cuisson est en cours, appuyez deux fois sur le bouton pour afficher l'heure de fin réglée.
Opérations REMARQUE En mode Double cuisson, vous devez tout d'abord sélectionner la zone supérieure ou inférieure souhaitée pour effacer l'heure de fin concernée.
2. Réglez la durée de cuisson et/ou la température si nécessaire. Reportez-vous à la section Paramètres communs pour les détails. 3. En option, vous pouvez préchauffer rapidement le four. Pour ce faire, appuyez sur le bouton , et réglez la température cible. Le voyant correspondant apparaît à l'écran. Le four démarre le préchauffage avec l'icône jusqu'à avoir atteint la température cible. Lorsque le préchauffage est terminé, le voyant disparaît en émettant un signal sonore. Le préchauffage est recommandé pour tous les modes de cuisson sauf indication contraire dans le guide de cuisson. REMARQUE Vous pouvez modifier la durée de cuisson et/ou la température pendant la cuisson.

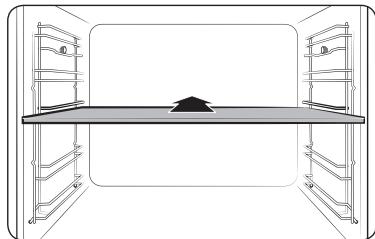

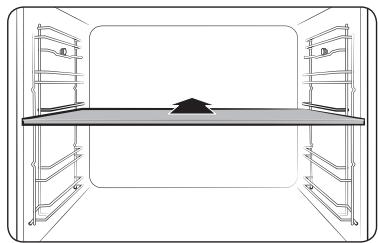

1. Insérez la plaque séparatrice sur le niveau 3 pour diviser l'enceinte de cuisson en deux zones.
Pour plus d'informations, reportez-vous à la section du Guide de cuisson dans ce manuel. Cuisson avec la sonde thermique
L'icône apparaît sur la zone sélectionnée. 4. Réglez la durée de cuisson et/ou la température si nécessaire. Reportez-vous à la section Paramètres communs pour les détails. 5. Une fois terminé, appuyez sur OK.
3. Sélectionnez le mode de cuisson et la température. 4. Appuyez à nouveau sur le bouton , puis tournez le cadran de valeur pour régler la température de la sonde (entre 30 et 99 °C). • La cuisson s'arrêtera lorsque la température de la viande atteindra la température réglée.
Chaleur par le bas + Convection, et Chaleur par le bas sur la zone inférieure.

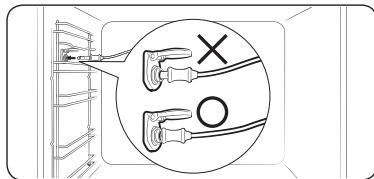

• Utilisez uniquement la sonde thermique livrée avec le four. • Vous ne pouvez pas régler la durée de cuisson si la sonde thermique est insérée.
5. Appuyez sur OK pour démarrer la cuisson. Le four termine la cuisson en émettant un signal sonore lorsque la température interne de la viande atteint la température réglée.

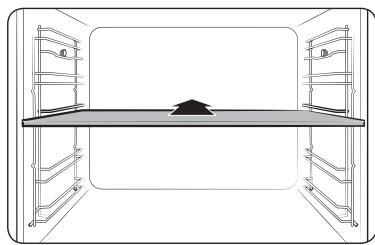

1. Insérez la plaque séparatrice au niveau 3 pour activer le mode Double cuisson.
En mode Double cuisson, la plage de température d'une zone est affectée par les réglages de température de l'autre zone. Par exemple, la cuisson au gril dans la zone supérieure sera limitée par le fonctionnement de la zone inférieure en termes de températures de cuisson. Cependant, une zone limite ses réglages de température entre un minimum de 40 et un maximum de 250. Si Supérieure est réglée sur (°C)
Pour arrêter la cuisson dans une zone seule Suivez ces instructions pour arrêter la cuisson en mode Double cuisson. 1. Appuyez sur
L'icône clignote sur la zone sélectionnée. 3. Appuyez sur OK. Le four arrête la cuisson dans la zone sélectionnée.
La durée et la température de cuisson seront ajustées en fonction de la recette sélectionnée.
. La température par défaut apparaît. 3. Réglez la durée de cuisson et/ou la température si nécessaire. Reportez-vous à la section Paramètres communs pour les détails.
La plage de poids dépend du programme. 4. Appuyez sur OK pour démarrer la cuisson.
• Certains des éléments disponibles dans les programmes Cuisson automatique incluent le préchauffage. Pour ces éléments, la progression du préchauffage s'affiche. Placez les aliments dans le four lorsque le signal du préchauffage a retenti. Ensuite, appuyez sur Durée de cuisson pour commencer le programme Cuisson automatique. • Pour en savoir plus, reportez-vous à la section « Programmes Cuisson automatique » de ce manuel.
. Cette fonction est utile pour le nettoyage de salissures légères à la vapeur.
Nettoyage à la vapeur
La plage de poids dépend du programme. 6. Appuyez sur OK pour démarrer la cuisson.
1. Versez 400 ml (3/4 pinte) d'eau dans le fond du four et fermez la porte.
Nettoyage vapeur (C 1), puis appuyez sur OK pour démarrer le nettoyage. Le nettoyage vapeur dure 26 minutes.
4. Utilisez un chiffon sec pour nettoyer l'intérieur du four.
Nettoyage par pyrolyse (C 2), puis appuyez sur OK.
1 h 50 min, 2 h 10 min et 2 h 30 min. 5. Appuyez sur OK pour démarrer le nettoyage.
• Il se peut que l'eau qui s'est renversée au fond du four ne se soit pas complètement évaporée ceci est tout à fait normal. Nettoyage par pyrolyse Le nettoyage par pyrolyse offre un nettoyage thermique à haute température. Elle consiste à brûler les résidus gras pour faciliter le nettoyage manuel. 1. Retirez tous les accessoires, y compris les rainures latérales, et enlevez les grosses impuretés à l'intérieur du four à la main. Sinon, elles peuvent générer des flammes lors du cycle de nettoyage, et entraîner un incendie. 2. Tournez le sélecteur de mode pour sélectionner .
• Ne touchez pas le four car il devient très chaud pendant le cycle. • Pour éviter tout accident, éloignez les enfants du four. • Une fois que le cycle est terminé, ne mettez pas hors tension lorsque le ventilateur de refroidissement est en train de refroidir le four. REMARQUE • Une fois que le cycle commence, le four devient chaud à l'intérieur. Ensuite, la porte du four se verrouille pour des raisons de sécurité. Une fois que le cycle est terminé et que le four a refroidi, la porte se déverrouille. • Assurez-vous de vider le four avant de procéder au nettoyage. Les accessoires peuvent être déformés à cause des températures élevées à l'intérieur du four.
• Pour désactiver le son, maintenez appuyé Éclairage du four durant 3 secondes. • Pour réactiver le son, maintenez appuyé Éclairage du four à nouveau durant 3 secondes.
• Le préchauffage est recommandé pour tous les modes de cuisson sauf indication contraire dans le guide de cuisson. • Lors de l'utilisation du Gril Éco, placez les aliments au centre du plateau accessoire. Conseils concernant les accessoires Votre four est livré avec un nombre ou des types d'accessoires différents. Vous pouvez trouver que certains accessoires sont manquants par rapport au tableau ci-dessous. Cependant, même si vous n'êtes pas en possession des accessoires exacts spécifiés dans ce guide de cuisson, vous pouvez poursuivre en utilisant ceux que vous avez déjà et obtenir les mêmes résultats • La plaque à pâtisserie et le plateau universel sont interchangeables. • Lors de la cuisson d'aliments gras, il est recommandé de placer un plateau sous la grille métallique pour collecter les résidus d'huile. Si vous possédez la grille métallique pour plateau, vous pouvez l'utiliser avec le plateau. • Si vous possédez le plateau universel ou le plateau très profond, ou les deux, il est préférable d'utiliser celui qui est le plus profond pour la cuisson d'aliments gras.
• En utilisant la fonction de double cuisson, le temps de préchauffage peut être étendu.
Vous pouvez également utiliser la zone supérieure ou inférieure seule pour économiser de l'énergie. Le temps de cuisson peut être allongé lorsque vous utilisez zone séparée. Nous vous recommandons de faire préchauffer le four pour obtenir un résultat optimal. Supérieure Temp. (°C)
Les modes et les durées de cuisson ont été pré-programmés pour plus de facilité. Vous trouverez certaines recettes pour les programmes automatiques dans votre manuel d’instruction. Les programmes de cuisson automatique 1 à 19, 38 et 39 incluent le préchauffage et affichent la progression du préchauffage. Placez les aliments dans le four lorsque le signal du préchauffage a retenti. Ensuite, appuyez sur Durée de cuisson pour commencer le programme Cuisson automatique. AVERTISSEMENT Utilisez toujours des maniques pour sortir vos aliments du four. Code
0,3-0,5 0,5-0,7 Badigeonnez d'huile et de sel. 0,3-0,5
Les modes et les durées de cuisson ont été pré-programmés pour plus de facilité. Vous trouverez certaines recettes pour les programmes automatiques dans votre manuel d’instruction. Les programmes de double cuisson automatique intègrent le préchauffage et affichent la progression du préchauffage. Placez les aliments dans le four lorsque le signal du préchauffage a retenti. Ensuite, appuyez sur Durée de cuisson pour commencer le programme Cuisson automatique.
Frites au four surgelées
Temps (min) à gauche et un moule à l’avant à droite. ** Pour faire cuire deux gâteaux, disposez-les de la façon suivante : au centre, l'un au-dessus de l'autre.
Ingrédients Disposez les pâtes à lasagnes, la sauce de viande et le fromage en plusieurs couches. Ensuite, saupoudrez uniformément avec le fromage restant sur le dessus des pâtes à lasagnes, puis faites cuire.
Roulez les 3/4 de la pâte jusqu'à ce qu'elle ait une épaisseur de 5 mm. Placez-la dans le moule (fond et côtés). Épluchez et videz les pommes. Coupez-les en cubes d'environ 3/4 x 3/4 cm. Arrosez les pommes de jus de citron et mélangez bien. Lavez et séchez les groseilles et les raisins. Ajoutez le sucre, la cannelle, les raisins et les groseilles. Mélangez bien et saupoudrez le bas de la pâte avec des miettes de pain. Appuyez légèrement. Roulez le reste de la pâte. Coupez la pâte en petites lamelles et posez-les en travers sur la garniture. Badigeonnez la tarte uniformément avec le reste de l'œuf battu.
Versez le mélange sur la pâte juste avant la cuisson.
• Fruits : 600 g de fruits mixés Recouvrez avec un couvercle et placez-la dans le four pendant 30 minutes à 35 °C pour la faire lever. Roulez la pâte sur une surface farinée en forme de rectangle, et posez-la sur le plateau ou une plaque à pizza. Répartissez la purée de tomates sur la pâte et agrémentez de jambon, champignons, olives et tomates. Étalez uniformément le fromage sur le dessus et faites cuire le tout.
3 feuilles de laurier, 1 oignon (émincé), 3 gousses d'ail (émincées), 85 g de sucre brun, 3 cuillères à soupe de sauce Worcester, 2 cuillères à soupe de purée de tomates et 2 cuillères à soupe d'huile d'olive
30 minutes jusqu'à ce que le tout s'épaississe. Faites mariner le travers avec la sauce barbecue pendant au moins 30 minutes à 1 heure.

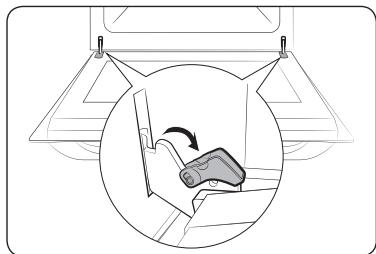

Ne retirez pas la porte du four sauf à des fins de nettoyage. Pour retirer la porte à des fins de nettoyage, suivez les instructions suivantes. AVERTISSEMENT La porte du four est lourde. 1. Ouvrez la porte et faites basculer les fixations des deux charnières vers l'extérieur.
• Ne nettoyez jamais manuellement le joint d'étanchéité de la porte. • Afin de ne pas endommager les surfaces émaillées, utilisez uniquement un nettoyant spécial four traditionnel. • Pour ôter la saleté incrustée, utilisez un nettoyant spécial four. Parois externes du four
Nettoyez les accessoires après chaque nouvelle utilisation et essuyez-les à l'aide d'un torchon. Pour ôter les impuretés incrustées, faites tremper les accessoires utilisés dans de l'eau savonneuse pendant environ 30 minutes avant de le laver. Surface émaillée catalytique (modèles applicables uniquement)
Assurez-vous que les fixations sont en place sur les deux côtés.
être salies par de l'huile et de la graisse éclaboussées par l'air circulant durant le chauffage par convection. Toutefois, ces impuretés brûlent lorsque la température du four atteint ou dépasse 200 °C. 1. Retirez tous les accessoires du four. 2. Nettoyez l'intérieur du four. 3. Sélectionnez le mode Cuisson par convection et exécutez le cycle pendant une heure. Français 39

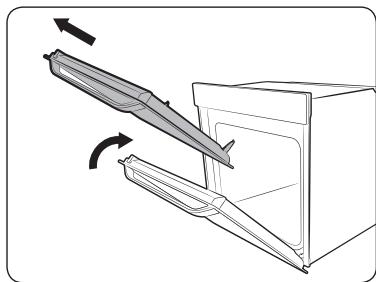

Tenez la porte du four par les côtés à l'aide de vos deux mains, puis soulevez et tirez vers le haut jusqu'à ce que les charnières soient retirées. 3. Nettoyez la porte avec de l'eau savonneuse et un chiffon propre.

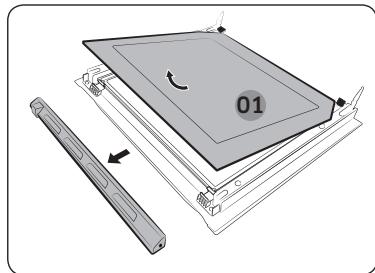

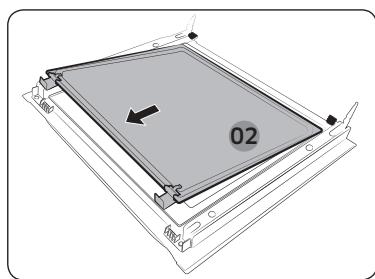

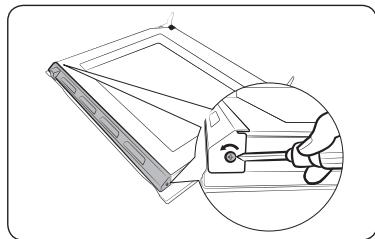

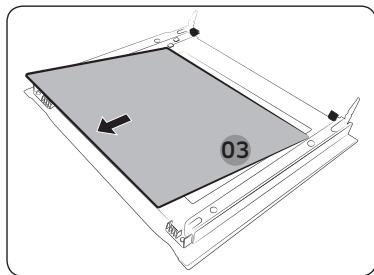

5. Retirez la troisième vitre juxtaposée de la porte dans le sens de la flèche. 6. Nettoyez la vitre avec de l'eau savonneuse et un chiffon propre.

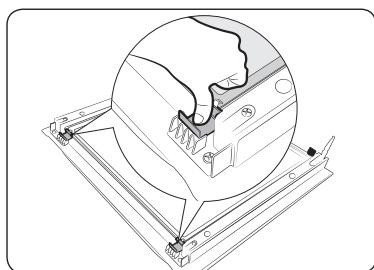

Selon le modèle, la porte du four est équipée de 3-4 vitres juxtaposées les unes au-dessus des autres. Ne retirez pas la vitre de la porte sauf à des fins de nettoyage. Pour retirer la vitre de la porte à des fins de nettoyage, suivez les instructions suivantes. 1. Utilisez un tournevis pour retirer les vis sur les côtés gauche et droit.

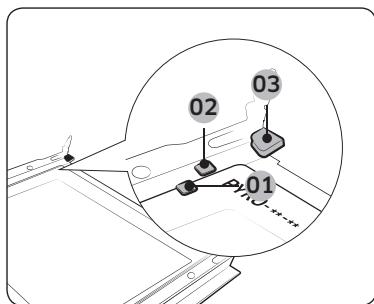

• Consultez le schéma et localisez les charnières. Insérez la vitre juxtaposée 3 sous la fixation de soutien 1, la vitre juxtaposée 2 entre les fixations de soutien 1 et 2 et la vitre juxtaposée 1 dans la fixation de soutien 3 dans cet ordre. Assurez-vous que le côté imprimé des vitres juxtaposées est insérée vers l'intérieur. ATTENTION Pour identifier le bon côté de la vitre, localiser le repère « PYRO » sur le coin de chaque vitre. Bonne direction : PYRO-**-** Mauvaise direction : 8. Après avoir inséré la vitre juxtaposée 2, appuyez sur les fixations des vitres et vérifiez si elles maintiennent correctement la vitre. 9. Suivez les étapes 1 à -2 ci-dessus dans l'ordre inverse pour réinstaller les revêtements.

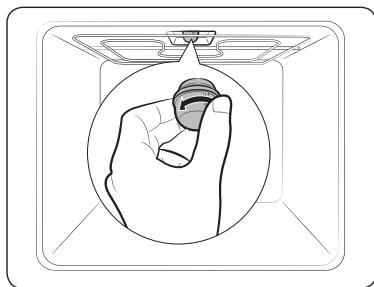

1. Retirez le cache en verre en le tournant dans le sens inverse des aiguilles d'une montre. 2. Remplacez l'ampoule. 3. Nettoyez le cache en verre. 4. Une fois terminé, suivez l'étape 1 ci-dessus dans l'ordre inverse pour réinsérer le cache en verre.

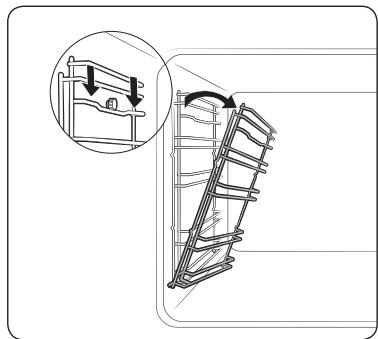

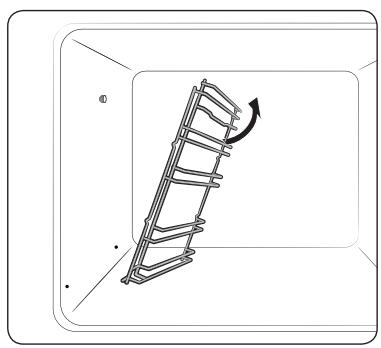

01 3. Retirez la glissière latérale de droite de la même façon. 4. Nettoyez les deux glissières latérales. 5. Une fois terminé, suivez les étapes 1 à 2 ci-dessus dans l'ordre inverse pour réinstaller les glissières latérales.

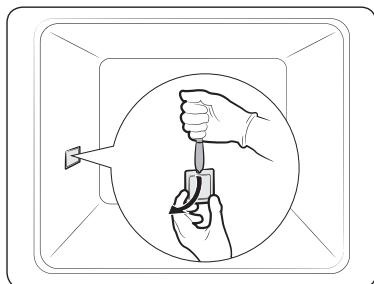

1. Maintenez l'extrémité inférieure de la protection de l'éclairage latéral du four d'une main, et utilisez un outil fin et plat tel qu'un couteau de table pour retirer la protection comme indiqué. 2. Remplacez l'éclairage latéral du four. 3. Réinsérez la protection de l’ampoule.
Vous pouvez acheter des ampoules approuvées dans votre centre de dépannage Samsung le plus proche. • Utilisez toujours un chiffon sec lorsque vous manipulez une ampoule halogène. Cela permet d'éviter que l'ampoule ne soit pas abîmée par des empreintes de doigts ou de la transpiration, ce qui réduirait sa durée de vie.
Points à contrôler
• Si le ventilateur de refroidissement ne fonctionne pas
être réinitialisés correctement.
Le four n'est pas sous tension. • Maintenez les espaces spécifiés dans le guide d'installation du produit.
• Si l'ampoule est recouverte de corps étrangers lors de la cuisson
électrique se produit sur le four.
• Si vous utilisez une fiche sans mise à la terre
Il reste de l'eau dans votre four. La luminosité à l'intérieur du four varie.
Si ce problème se reproduit fréquemment, contactez un électricien.
• N'ouvrez pas fréquemment la porte sauf si vous cuisez des aliments qui doivent être retournés. Si la porte est fréquemment ouverte, la température intérieure sera inférieure et cela affectera les résultats de votre cuisson.
• Si la plaque séparatrice est insérée dans le four.
La plaque séparatrice ne doit pas être retirée durant la cuisson en mode Double cuisson. Éteignez le four et redémarrez-le. Si le problème continue, débranchez le four pendant environ 30 secondes puis rebranchez-le. Si le problème n'est pas résolu, contactez un centre de dépannage.
Le four a continué de fonctionner à la température définie pendant une période prolongée. • En-dessous de 105 °C - 16 heures • De 105 °C à 240 °C - 8 heures • De 245 °C à la température maximale 4 heures
Éteignez le four et retirez les aliments. Ensuite, réessayez normalement.
Vérifiez le tableau ci-dessous et essayez les suggestions proposées. Code C-d1
<-> Micom principal ou secondaire
• Au cours de la cuisson, la porte du four doit être fermée sauf lorsque vous retournez les aliments. Veuillez ne pas ouvrir trop souvent la porte au cours de la cuisson afin de maintenir la température du four et d'économiser de l'énergie. • Planifiez vos utilisations du four pour éviter de l'éteindre entre la cuisson d'un aliment et la cuisson d'un autre afin d'économiser de l'énergie et afin de réduire la durée de réchauffage du four. • Si le temps de cuisson est supérieur à 30 minutes, vous pouvez éteindre le four 5 à 10 minutes avant la fin du temps de cuisson pour économiser de l'énergie. La chaleur résiduelle terminera le processus de cuisson. • Lorsque c'est possible, faites cuire plusieurs aliments à la fois.
46 Français De verdeelplaat is bedoeld om de oven in twee compartimenten te verdelen. Gebruik de verdeelplaat met dubbele-bereidingsstand.
• De bereiding stopt wanneer het vlees de ingestelde temperatuur bereikt.
Strooi vervolgens de resterende kaas op de bovenste lasagnebladen en bak het geheel.
