Type de produit	Four encastrable multifonction
Capacité	65 litres
Type de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Alimentation électrique	230 V
Dimensions approximatives	Dimensions (H x L x P) : 59,5 x 59,5 x 56,4 cm
Poids	34 kg
Classe énergétique	A
Fonctions principales	Décongélation, cuisson à la vapeur, cuisson à air chaud
Entretien et nettoyage	Intérieur en émail facile à nettoyer, nettoyage par catalyse
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Verrouillage de sécurité, porte froide
Accessoires inclus	Grille, plat à rôtir
Compatibilités	Compatible avec les cuisines encastrées standard

FOIRE AUX QUESTIONS - NV66F2723BS SAMSUNG

Comment régler la température de mon four SAMSUNG NV66F2723BS ?

Utilisez le bouton de réglage de la température sur le panneau de commande. Tournez-le pour sélectionner la température souhaitée en degrés Celsius.

Pourquoi mon four ne chauffe-t-il pas ?

Vérifiez si le four est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la fonction de préchauffage est activée.

Comment nettoyer l'intérieur de mon four ?

Utilisez un nettoyant pour four non abrasif et un chiffon doux. Pour les taches tenaces, vous pouvez utiliser un mélange de vinaigre et de bicarbonate de soude.

Mon four affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client de Samsung.

Comment utiliser la fonction de cuisson à la vapeur ?

Remplissez le réservoir d'eau situé à l'intérieur du four, sélectionnez la fonction de cuisson à la vapeur sur le panneau de commande et suivez les instructions à l'écran.

Le ventilateur de mon four fonctionne-t-il en mode de cuisson traditionnelle ?

Non, en mode de cuisson traditionnelle, le ventilateur ne fonctionne pas. Le mode de convection doit être sélectionné pour activer le ventilateur.

Comment déverrouiller la porte de mon four ?

Si la porte est verrouillée, attendez que le four refroidisse. Ensuite, appuyez sur le bouton de déverrouillage de la porte sur le panneau de commande.

Est-ce que je peux utiliser du papier sulfurisé dans mon four ?

Oui, vous pouvez utiliser du papier sulfurisé, mais assurez-vous qu'il ne touche pas les éléments chauffants pour éviter tout risque d'incendie.

Comment régler le minuteur de mon four ?

Appuyez sur le bouton 'Minuteur' et utilisez les boutons de réglage pour sélectionner la durée souhaitée en minutes. Appuyez à nouveau pour confirmer.

Le four émet un bruit étrange, que devrais-je faire ?

Un bruit léger est normal, mais si le bruit est fort ou inhabituel, vérifiez le ventilateur et les éléments chauffants. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI NV66F2723BS SAMSUNG

Manuel d'utilisation du four encastrable

Planet First

100%

Recycled Paper

Ce manuel est en papier recyclé à 100% .

un monde de possibilités

Nous vous remercions d'avoir besoin ce produit

Samsung. Afin de bénéficier du meilleur du service

après-vente, enregistrez votre(AP)appeil sur le site suivant :

www.samsung.com/register

FRANÇAIS

Pour votre sécurité, ne nettoyez jamais l'appareil à l'aide d'un nettoyeur haute pression (eau ou vapeur).

Lorsque vous utilisez l'appareil, veillez à ce que les enfants ne s'en approchant pas.

Pour la cuisson d'aliments surgelés (ex.: pizzas), il convient d'utiliser la grande grille. En effet, si vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer.

Ne versez pas d'eau dans le fond du four lorsque celui-ci est encore chaud. La surface émaillee risquerait d'être endommagée.

La portu do four doit être fermée pendant la cuisson des aliments.

Ne recouvre pas le fond du four de papier aluminium et n'y déposez aucune plaque à pâtisserie ni aucun moulé. Le papier aluminium empêche la chaleur de passer ; par conséquent, les surfaces émaillées risquent d'être endommagées et vos aliments peuvent de ne pas cuire convenablement.

Le jus des fruits peut laisser des traces indélébiles sur les surfaces émaillées du four. Pour obtenir des gâteaux très moelleux, utilisez la l'échefrite.

Ne posez pas d'ustensiles sur la porte du four lorsque celle-ci est ouverte.

Les jeunes enfants ne doivent pas utiliser l'appareil sans la surveillance d'unadulte.

Veillez à ce que les enfants soient éloignés de la porte lors de son ouverture ou de sa fermeture car ils pouraient se cogner contre la porte ou se prendre les doigts dedans.

Ne marchez pas, ne vous appuyez pas, ne vous asseyez pas ou ne placez pas d'objet lourd sur la porte.

N'ouvre pas la porte de manière trop forte.

ÀVERTISSEMENT: Ne débranchez pas l'appareil de la prise d'alimentation secteur même une fois le processus de cuisson terminé.

ÀVERTISSEMENT: Ne laissez pas la porte ouverte lorsque le four est en marche.

Veillez à ce que les enfants soient éloignés de la porte lors de son ouverture ou de sa fermeture car ils pouraient se cogner contre la porte ou se prendre les doigts dedans.

REEMPLACEMENT DE L'AMPOULE

Risque de chocoléctrique! Avant de remplaçer une ampoule du four, suivez la procédure ci-dessous:

• Éteignez le four.
• Débranchez-le de la prise murale.
• Protégéz l'ampoule électrique et son cache en verre en recouvrant le plancher du four avec un linge.
• Les ampôules sont disponibles auprès du service après vente SAMSUNG.

Éclairage arrêté du four

1. Tournez le cache dans le sens inverse des aiguilles d'une montre pour le retiret et enlevez la bague métallique et le joint. Nettoyez le cache en verre. Si nécessaire, remplacez l'ampoule par une ampoule spécial four de 25 W résistance à des températures de 300^ .
2. Au besoin, nettoyez le cache en verre, la bague métallique et le joint.
3. Fixez la bague métallique et le joint sur le cache en verre.
4. Remettez le cache en place et tournez-le dans le sens des aiguilles d'une montre pour le fixer solidement.

Éclairage létal du four (selon le modele)

1. Pour-retirer le cache en verre, soutenez sa partie inférieure d'une main, puis insérez un outil pointu et plat (ex.: couteau de table) entre le verre et le cadre.

2.Extrayez le cache.
3. Au besoin, remplacez l'ampoule halogène par une ampoule pour four de 25 à 40 W résistante à une température de 300^ .

Conseil : utilisez toujours un chiffon sec lorsque vous manipulez l'ampoule halogène afin d'éviter les traces de doigt. Cela permet d'augmenter la durée de vie de l'ampoule lorsque vous la remplacez.

1. Remettez le cache en place.

Consignes de sécurité pour l'installation

Ce four ne peut être installé que par un électricien/agréé. Le technicien est chargé du branchement de l'appareil sur la prise d'alimentation conformément aux règles de sécurité en vigueur.

Veillez à isoler les composants sous tension lors de l'installation du four.
L'element dans lequel le four est encastré doit satisfaire aux exigences de stabilité énoncées dans la norme DIN 68930.

Branchement électrique

Si l'appareil n'est pas branché sur l'alimentation principale via une prise, un interrupteur-sectionneur multipolaire (avec espace de contact d'au moins 3 mm) doit être utilisé pour que les normes de sécurité soient respectées. Le cable électrique (H05 RR-F ou H05 VV-F, mini., 2,5 mm²) doit être suffisamment long pour pouvoir être relié au four, même si celui-ci est posé à même le sol, devant l'élement encastré. Ouvrez le cache de connexion situé à l'arrière du four à l'aide d'un tournevis et desserrez les vis du serre-câble avant de connecter les lignes électriques aux bornes de raccordement correspondantes. Le four est mis à la terre via la borne ( 1分 ). Le cable jaune et

vert (mise à la terre) doit être connecté le premier et être plus long que les autres. Si le four est branché sur l'alimentation principale via une prise, celle-ci doit rester accessible après l'installation du four. Samsung ne saurait être tenu pour responsable en cas d'accidents dus à une mise à la terre inexistante ou défailleante.

AVERTISSEMENT: Le cable de connexion ne doit pas etre coincide au cours de l'installation et vousdezéviter qu'il viennent en contact avec les partieschaudes du four.

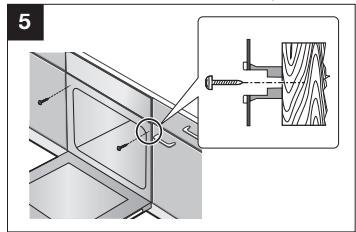

Installation dans I'élément

Concernant le meuble dans lequel le four est encastré, les surfaces plastiques et les collages doivent supporter une température de 90^ à l'intérieur du meuble et de 75^ pour les meubles adjacents. Samsung ne saurait être tenu pour responsable en cas de dommages sur les surfaces plastiques ou les collages provoqués par la chaleur.

Un interstice de ventilation est nécessaire dans la base de l'élément de cuisine dans lequel le four doit être place. Pour la ventilation, un interstice d'environ 50 mm doit subsister entre la tablette inférieure et la paroi de soutien. Si le four doit être installé en dessous d'une table de cuisson, les instructions d'installation de cette table doivent être respectées.

Poussez complètement l'appareil dans son élément et fixez fermement le four des deux côtés à l'aide de 2 vis. Assurez-vous qu'un interstice d'au moins 5 mm soit laissé entre l'appareil et l'élement adjacent.

Une fois l'appareil installé, retirez de la porte et de l'intérieur du four, le film protecteur en vinyle, le ruban adhésif, le papier et les accessoires. Avant de l'extraire de son meuble, débranchez le four de l'alimentation électrique et retirez les 2 vis situées sur chaque côté de l'appareil.

AVERTISSEMENT : Le meuble dans lequel le four est encastré doit posseder un interstice de ventilation minimal pour la circulation d'air comme l'indique l'illustration. Ne recouvre pas cette ouverture par des lamelles de bois car elle a pour but d'alimenter la ventilation.

La façade du four, notamment la poignée, diffère d'un modèle à l'autre. Mais la taille du four indiquée sur l'illustration reste la même.

nettoyage de la porte du four

Dans le cadre d'une utilisation normale, il n'est pas nécessaire de retarder la porte ; si toute fois un retrait est nécessaire (ex. : pour des besoin de nettoyage), suivez les instructions ci-dessous. la porte du four est lourde.

RETRAIT DE LA PORTE

Dans le cadre d'une utilisation normale, il n'est pas nécessaire de-retirer la porte ; si toutefois un retrait est nécessaire (ex.: pour des besoin de nettoyage), suivez les instructions ci-dessous.

ATTENTION: La portedou four est lourde.

1. Ouvrez la porte et faites basculer les fixations des deux charnières vers l'extérieur.

2. Faites remonter la porte d'environ 70^ . Saisissez chaque côte de la porte en son milieu et tirez-la légèrement vers vous tout en la souLEVant jusqu'à ce les charnières se désengageant.

ASSEMBLAGE: Répétez les étapes 1 et 2 dans l'ordre inverse.

RETRAIT DES VITRES DE LA PORTE

La porte du four est équipée de trois vitres juxtaposées les une au-dessus des autres. Ces vitres peuvent être retirees pour être nettoyées.

1. Retirez les deux vis situées sur les cotsés gauche et droit de la porte.

2. Retirez la protection et la vitre 1 de la porte.

3. Soulevez la vitre 2 et retirez les deux supports en caoutchouc situés en haut de celle-ci, puis retirez la vitre 3. Nettoyez les vitres avec de l'eau chaude savonneuse et essuyez-les à l'aide d'un chiffon doux et propre.

FONCTION D'ÉCONOMIE D'ENERGIE AUTOMATIQUE

• Si vous ne sélectionnez aucune fonction lorsque l'appareil est en cours de réglage ou de fonctionnement en état d'arrêt-temporaire, la fonction est annulée et l'horloge s'affiche après 10 minutes.
• Éclairage : Durant la cuisson, vous pouvez éteindre la lampe du four en appuyant sur le bouton « Éclairage du four (lampe ou illumination) ». Pour économiser l'énergie, l'éclairage du four est étant quelques minutes après le démarrage du programme de cuisson.

LES BONS GESTES DE MISE AU REBUT DE CE PRODUIT (DéCHETS D'ÉQUIPMENTS ÉLECTRIQUES ET ÉLECTRONIQUES)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets menagers. La mise au rebut incontrolée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

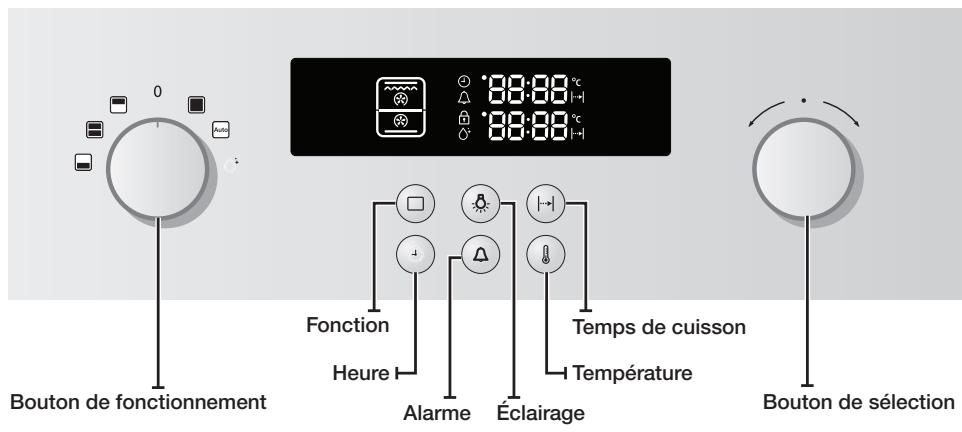

COMMANDES DU FOUR

12

12 Commandes du four

ACCESSOIRES

12

12 Accessories

ESSAIS DE PLATS

14

14 Essais de plats

FONCTIONS

14

14 Fonctions

MODE UNIQUE

15

15 Mode unique

CUISSON DOUBLE

16

16 Cuisson double

RéGLAGES 17

17 Réglage du temps de cuisson
17 Modification du temps régé
18 Modification de la température
18 Réglage de l'heure
18 Reglez l'alarme
19 Désactivation de l'alarme
19 Affichage de l'heure
19 Signal sonore
19 Éclairage
19 Verrouillage
19 Mise hors tension

CUISSON AUTOMATIQUE

20 Programmes de cuisson automatique unique

20

DéPANNAGE ET CODES D'INFORMATIONS

22

22 Configuration initiale
22 Dépannage
23 Codes d'erreur

NETTOYAGE ET ENTRETIEN

24

24 Nettoyage vapeur (selon le modele)
25 Sechage rapide
25 Surface émailée catalytique (en option)
25 Nettoyage manuel

GLISSIERES LATERALES (SELON LE MODELE)

26

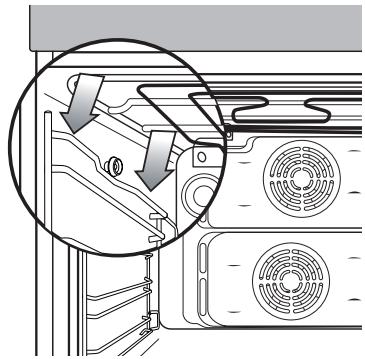

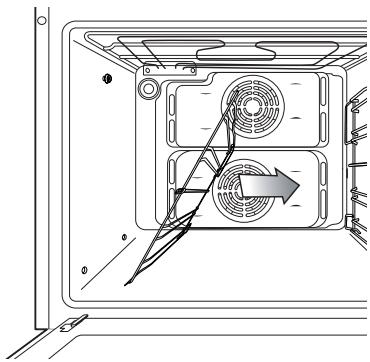

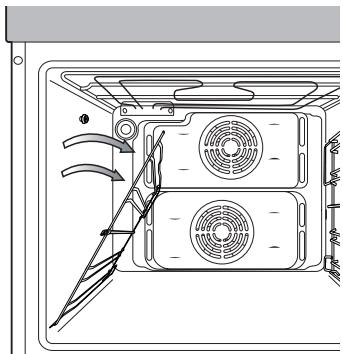

26 Retrait des glissières latérales

Façade

La façade du four est disponible dans différentes matières et couleurs : acier inoxydable, blanc, noir et verre. Par souci de qualité, l'apparce peut être différente.

accessoires

Votre nouveau four Samsung est livré avec de nombreux accessoires qui s'avéront très utiles lors de la préparation des différents plats. Les accessoires comptent notamment une plaque séparatrice pour le mode de cuisson double, des plaques, des grilles et une broche.

ATTENTION: Veillez à insérer correctement l'accessoire dans les glissières laterales prévues à cet effet. Laissez un espace d'au moins 2 cm entre le fond du four et le bord de la plaque afin d'éviter d'endommager l'émail.

Plaque séparatrice

Utilisez la plaque séparatrice avec le mode de cuisson double. Elle permet de séparer la partie supérieure et la partie inférieure du four et doit être insérée au niveau 3.

Petite grille

La petite grille peut être utilisé pour faire griller et rotir les aliments. Vous pouvez l'associer à la lechefrite afin d'éviter que les liquides ne tombent sur le fond du four.

Grande grille

La grande grille peut être utilisé pour faire griller et rôtir les aliments. Elle peut servir de support aux cocottes et plats allant au four.

lèchefrite

La l'échefrite (creuse) peut être utilisée pour le rotissage. Elle peut être associée à la petite grille afin d'éviter que les liquides ne tombent sur le fond du four.

Plaque à pâtisserie (Selon le modele)

La plaque à pâtisserie (plate) peut être utilisée pour la préparation de gâteaux, de cookies et d'autres pâtisseries.

Broche (Selon le modele)

La broche peut être utilisée pour faire rôtir de la volaille (ex : poulet). La broche ne peut être utilisée qu'en mode unique au niveau 3, car elle doit être fixée à un adaptateur sur la paroi arrière. Retirez la poignée noire pour la cuisson.

Tournebroche et Shasilik (Selon le modele)

Utilisation :

• Placez la lèchefrite (sans la grille) au niveau 1 pour recueiller le jus de cuisson ou sur la partie inférieure du four si le morceau de viande à rôtir est trop volumineux.
• Faites glisser l'une des fourches sur le tournebroche. Placez le morceau de viande à rôtir sur le tournebroche.
• Vous pouvez placer des pommes de terre et des légumes précuits sur les bords de la l'échefrite afin qu'ils rôt issent en même temps que la viande.
• Placez le support sur le niveau central et dirigez la partie en « V » vers l'avant du four.
• Vissez la poignée sur l'extrémité arrondie de la broche afin de faciliter l'insertion de la broche.
• Placez la broche sur le support, extrémité pointue dirigée vers l'arrière, et poussez délicatement jusqu'à ce que la pointe de la broche pénétre dans le mécanisme de rotation situé à l'arrière du four. L'extrémité arrondie de la broche doit reposer sur la partie en « V » du support. (la broche est dotée de deux oreilles devant être situées le plus pres possible de la porte afin d'éviter que la broche ne puisse avancer. Ces oreilles seront également à fixer la poignée).
• Dévissez la poignée avant de lancer la cuisson. Une fois la cuisson terminée, revissez la poignée afin de retarder la broche plus facilement du support.

Rainure de guidage téléscopique (selon le modele)

• Pour insérer les accessoires, faites tout d'abord glisser les guides téléscopiques au niveau souhaité.
• Placez la plaque ou la grille sur les guides et poussez-la complètement dans le four.

Fermez la porte du four uniquement après avoir complètement inséré les guides téléscopiques.

Conformément à la norme EN 60350

Faire cuire

Les types de cuisson recommendés sont valables four préchauffé.

Type d'aliment	Plat et remarques	Niveau de la grille	Mode de cuisson	Temp. (°C)	Temps de cuisson (min)
Petit gâteau	Plaque à pâtisserie	3	Cuisson traditionnelle	160-180	15-25
	Lèchefrite + Plaque à pâtisserie	1 + 4	Cuisson par convection	150-170	20-30
Généoise	Moule à gâteau (à revêtement noir, Ø 26 cm) posé sur la grande grille	2	Cuisson traditionnelle	160-180	20-30
Tarte aux pommes	Grande grille + Plaque à pâtisserie + 2 moulés à gâteau à fond amovible (revêtement noir, Ø 20 cm)	1 + 3	Cuisson par convection	170-190	80-100
	Grande grille + 2 moulés à gâteau à fond amovible (revêtement noir, Ø 20 cm)	1 placé en diagonale	Cuisson traditionnelle	170-190	70-80

Faire griller

Faites préchauffer le four vide pendant 5 minutes en utilisant la fonction Grand gril régée sur 270^ maxi.

Type d'aliment	Plat et remarques	Niveau de la grille	Mode de cuisson	Temp. (°C)	Temps de cuisson (min)
Toasts de pain blanc	Grande grille	5	Grand gril	Maxi.	1er côte : 1-2 2e côte : 1-1½
Hamburgers	Petite grille + Lèchefrite (pour récapérer les égouttures)	4/3	Grand gril	Maxi.	1er côte : 7-10 2e côte : 5-8

fonctions

Ce four propose six fonctions différentes. En fonction du mode utilisé, cuisson double ou cuisson unique, vous pouvez désirier parmi les fonctions suivantes :

Cuisson traditionnelle

La chaleur est générae au moyen des systèmes de chauffe supérieur et inférieur.
Cette fonction est adaptee a la cuisson et au rotissage traditionnels de presque
tous les types de plats.

Température recommendée : 200 °C

Cuisson par convection

La chaleur généree par la convection est repartie uniformement dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée à la cuisson des plats surgelés et des pâtes crues.

Température recommandée : 170 °C

Chaleur par le haut + Convection La chaleur généree par le système de chauffe supérieur et la convection est répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée au rôtissage des aliments, comme la viande. Température recommendée : 190 °C

Chaleur par le bas + Convection La chaleur généree par le système de chauffe inférieur et la convection est répartie uniformément dans le four au moyen des ventilateurs. cette fonction est spécialement adaptée à la cuisson des pizzas, des pains et des gâteaux. Température recommendée : 190 °C

Petit gril La chaleur est générée par le petit grill. Cette fonction est spécialement adaptée à la cuisson des petits plats nécessitant moins de chaleur comme le poisson ou les baguettes garnies. Température recommendée : 240 °C

Grand gril La chaleur est générée par le grand grill. Cette fonction est spécialement adaptée à la cuisson des plats recouverts de pâte crue (ex. : lasagnes) et les grillades. Température recommendée : 240 °C

Fermez la porte du four lorsqu'il est en marche. Si vous laissiez la porte ouverte, votre meuble pourrait être endommagé par de l'huile de cuisson provenant des aliments.

mode unique

En mode unique, le four fonctionne comme un four traditionnel. Utilisez ce mode pour les quantités plus importantes ou si vous souhaitez utiliser un accessoire spécial comme le porte broche. En mode unique, vous pouvez utiliser toutes les fonctions du four.

Selectionne le mode unique | 01

Retirez la plaque séparatrice du four pour utiliser le mode Unique.

En mode Unique, toutes les fonctions du four sont disponibles.

MODE UNIQUE

Toutes les fonctions sont disponibles en mode unique.
Le mode unique permet une utilisation traditionnelle du four.

Réglez la fonction | 02

Retirez la plaque séparatrice du four pour utiliser le mode Unique.

Tournez le bouton de sélection et sélectionné le réglage souhaïte.

03 | Réglage de la température Appuyez sur la touche Température, l'icone correspondante clignote.

cuisson double

Ce four est équipé de la fonction de cuisson double. Cette fonction permet de préparer deux plats différents en même temps en utilisant deux températures différentes dans la partie supérieure et la partie inférieure du four. Vous pouvez également désirir de cuire les alimentés dans la partie supérieure ou la partie inférieure du four, ce qui constitue une économie de temps et d'énergie.

Sélectionnez le mode de cuisson double | 01

Insérez la plaque séparatrice au niveau 3 pour utiliser la ciisson double.

Selon le mode de cuisson double sélectionné, vous pouvez utiliser l'une des fonctions suivantes :

MODE SUPérieUR	Convection | Chaleur par le haut + Convection | Grand et petit grils Le mode supérieur permet une économie d'énergie et de temps pour la cuisson de petites quantités d'aliments.
CUISSON DOUBLE	Fonction supérieur et inférieure dans l'une ou l'autre partie du four La cuisson double permet de cuire deux plats en même temps à l'aide de fonctions et de réglages de température différents.
MODE INFÉRIEUR	Convection | Chaleur par le bas + Convection Le mode supérieur permit une économie d'énergie et de temps pour la cuisson de petites quantités d'aliments.

REMARQUE: Suivez les étapes 02/03 pour le mode supérieur et les étapes 04/05 pour le mode inférieur.

Réglez la fonction supérieure | 02

Appuyez sur la touche Fonction. L'icone de la fonction supérieure clignote.

Réglez la fonction inférieure | 04

Appuyez sur le bouton Fonction. L'icone du mode Inférieur clignote.

Tournez le bouton de sélection et seLECTIONnez le réglage souhaïte.

03 | Reglage de la température supérieure

Appuyez sur la touche Température. L'icone de la température supérieure clignote.

05 | Reglage de la température inférieure

Appuyez sur la touche Température. L'icone de la température inférieure clignote.

Fonction d'économie d'énergie automatique

Si vous ne scélectionné aucune fonction lorsque l'appareil est en cours de réglage ou de fonctionnement en état d'arrêt-temporaire, la fonction est annulée et l'horloge s'affiche après 25 minutes.

Le mode de cuisson double permet d'utiliser différents réglages pour la partie supérieure et la partie inférieure du four (temps d'arrêt, durées de cuisson, réglages de température et d'alarme). Pour appliquer ou modifier les réglages de l'une ou l'autre partie du four, appuyez sur la touche :

Une fois: partie supérieure

Deux fois : partie inférieure

RéGLAGE DU TEMPS DE CUISSON

Réglage du temps de cuisson | 01

Appuyez sur la touche

Temps de cuisson.

L'icône du temps de cuisson clignote.

Tournez le bouton de selection et reglez l'heure souhaitié.

02 | Confirmation du temps de cuisson

Appuyez à nouveau sur la touche Temps de cuisson ou patientez 4 à 5 secondes.

MODIFICATION DU TEMPS RÉGLE

Selectionnez l'heure à modifier | 01

Appuyez sur la touche Temps de cuisson. L'icone de l'heure clignote.

Tournez le bouton de sélection et réglez le nouveau temps de cuisson.

02 | Confirmation de la
modification de l'heure Appuyez a nouveau sur la touche Temps de cuisson. La nouvelle heure est reglee.

Réglez la température | 01

Appuyez sur la touche Température. L'icone correspondante clignote.

Tournez le bouton de sélection et réglez la nouvelle température.

02 | Confirmation de la température

Patientez 4 à 5 secondes pour que la nouvelle température soit appliquée.

RéGLAGE DE L'HEURE

Réglez les heures | 01

Appuyez sur la touche Horloge;les heures clignotent.

Réglez les minutes | 02

Appuyez sur la touche Horloge ; les minutes clignotent.

Tournez le bouton de sélection et réglez l'heure.

03 | Confirmez l'heure

Appuyez à nouveau sur la touche Horloge pour valider l'heure.

RÉGLEZ L'ALARME

Réglez l'alarme | 01

Appuyez sur la touche Alarme; l'icone correspondante clignote.

Tournez le bouton de selection et reglez l'heure de la minuterie.

02 | Confirmez l'alarme

Appuyez à nouveau sur la touche Alarme ou patientez 3 secondes pour activer l'alarme.

Appuyez sur la touche Alarme pendant 2 secondes ; l'icône de l'alarme disparaît et l'heure s'affiche.

AFFICHAGE DE L'HEURE

Pendant la cuisson, appuyez sur la touche Horloge pour afficher l'heure.

SIGNAL SONORE

Pour activer ou désactiver le signal sonore, appuyez sur les boutons Horloge et Temps de cuisson pendant 3 secondes.

ÉCLAIRAGE

Appuyez sur la touche Éclairage 1 fais pour activer l'éclairage et 2 fais pour le désactiver.

L'ampoule inférieure est proposée en option.

Appuyez sur la touche Éclairage 1 fais pour un éclairage complet, 2 fais pour éclairer la partie supérieure, 3 fais pour éclairer la partie inférieure et 4 fais pour désactiver l'éclairage.

VERROUILLAGE

Appuyez sur la touche Temps de cuisson et Température pendant deux secondes. L'icône du verrou s'affiche indiquant que la fonction de verrouillage est activée.

MISE HORS TENSION

Pour éteindre le four, réglez le bouton de fonctionnement sur 0.

cuisson automatique

En mode de cuisson automatique, vous pouvez selectionner jusqu'à 15 programmes de cuisson automatique, pour la cuisson traditionnelle, le rotissage et la confection de gâteaux.

Sélectionnez le mode de cuisson automatique | 01

Retirez la plaque séparatrice du four pour utiliser le mode de cuisson automatique.

Réglez la recette | 02

Sélectionnez la recette souhaïée en tournant le bouton de sélection.

03 | Réglage du poids

Sélectionnez le poids souhaité en tournant le bouton de sélection.

PROGRAMMES DE CUISSON AUTOMATIQUE UNIQUE

Le tableau ci-dessous répertorie les 15 programmes automatiques permettant de cuire traditionnellement, de rotir et de confectionner des gâteaux. Ces programmes peuvent être utilisés dans l'enceinte unique du four. Dans ce cas, retirez toujours la plaque séparatrice. Veillez à respecter les quantités, les poids et les consignes associés à chaque mode de cuisson. Les modes et les temps de cuisson ont été pré-programmés pour plus de facilité. Reportez-vous à ces consignes pour connaître le mode de cuisson ajusté à chaque type d'aliment. Insérez toujours les aliments dans le four à froid.

N°	Type d'aliment	Poids/kg	Accessoire	Niveau de la grille	Consignes
1	Pizza surgelée	0,3-0,6	Grande.Grille	2	Placez la pizza surgelée au centre de la grande.Grille.
		0,7-1,0
2	Frites au four surgelées	0,3-0,5(fines)	Plaque àpâtisserie	2	Répartissez uniformément les frites sur la plaque àpâtisserie. Utilisez le premier réglage pour les frites fines et le second pour les frites plus épaisses.
		0,6-0,8(epaisses)
3	Lasagnés maison	0,3-0,5	Grande.Grille	3	Préparez des lasagnes fraîches ou utilisez des lasagnes prêtes à cuir et placez-les dans un plat adapté allant au four. Placez le plat au centre du four.
		0,8-1,0
4	Pizza maison	1,0-1,2	Plaque àpâtisserie	2	Placez la pizza sur la plaque. Les plages de poids incluent la garniture (sauce, légumes, jambon, fromage). Le réglage 1 (1,0 à 1,2 kg) convient aux pizzas fines et le réglage 2 (1,3 à 1,5 kg) convient aux pizzas avec beaucoup de garniture.
		1,3-1,5
5	Biftecks	0,3-0,60,6-0,8	Lèchefrite et petite grille	4	Placez les biftecks marinés côte à côte sur la petite grille. Retournez dés que le signal sonore retentit. Le premier réglage est adapté à la cuisson des biftecks fins, le second à celle des biftecks plus écais.
6	Rôti de bœuf	0,6-0,80,9-1,1	Lèchefrite et petite grille	2	Placez le rôti de bœuf mariné sur la petite grille. Retournez dés que le signal sonore retentit.
7	Rôti de porc	0,6-0,80,9-1,1	Lèchefrite et petite grille	2	Placez le rôti de porc mariné sur la petite grille. Retournez dés que le signal sonore retentit.
8	Côtelettes d'agneau	0,3-0,40,5-0,6	Lèchefrite et petite grille	4	Côtelettes d'agneau marinées Placez les côtelettes d'agneau sur la petite grille. Retournez dés que le signal sonore retentit. Le premier réglage est adapté aux côtelettes fines, le second aux côtelettes plus écaisses.
9	Morceaux de poulet	0,5-0,71,0-1,2	Lèchefrite et petite grille	4	Badigeonneze les morceaux de poulet d'huile et d'épices. Placez les morceaux de poulet côte à côte sur la petite grille.
10	Poulet entier	1,0-1,11,2-1,3	Lèchefrite et petite grille	2	Badigeonneze le poulet entier d'huile et saupoudrez d'épices. Placez le poulet sur la petite grille. Retournez dés que le signal sonore retentit.
11	Poisson grillé	0,5-0,70,8-1,0	Lèchefrite et petite grille	4	Disposez les poissons tête-bêche sur la petite grille. Le premier réglage est adapté à la cuisson de 2 poissons, le second à la cuisson de 4 poissons. Ce programme est adapté à la cuisson de poissons entiers (truite, sandre ou dorade).
12	Légumes grillés	0,4-0,50,8-1,0	Lèchefrite	4	Placez les légumes (rondelles de courgettes, morceaux de poivrons, rondelles d'aubergines, championons et tomates cerises) dans la lèchefrite. Badigeonneze d'un mélange d'huile d'olive, d'herbes et d'épices.
13	Gâteau marbré	0,5-0,60,7-0,80,9-1,0	Grande grille	2	Versez la pâté dans un moule à gâteau Bundt beurré.
14	Pâté pour flan aux fruits	0,3-0,4(grand)0,2-0,3(tartelettes)	Grande grille	2	Versez la pâté dans un moule à gâteau beurré. Le premier réglage est adapté à la cuisson d'un flan aux fruits, le second à la cuisson de 6 petites tartelettes.
15	Muffins	0,5-0,60,7-0,8	Grande grille	2	Versez la pâté dans un moule à pâtisserie métallique noir pour 12 muffins. Le premier réglage est adapté à la cuisson de petits muffins, le second à la cuisson de grands muffins.

dépannage et codes d'informations

Nettoyez soigneusement le four avant de l'utiliser pour la première fois. N'utilise pas de chiffons, de substances ou de détergents abrasifs car ils risqueraient d'endommager les surfaces du four. Utilisez de l'eau chaude savonneuse et un chiffon doux pour nettoyer la plaque à pâtisserie, la l'échefrite, les grilles et les autres accessoires ainsi que les parois interieures et les rails de guidage du four. Nettoyez la façade à l'aide d'un chiffon propre humide et doux.

Vérifiez que l'horloge du four est correctement régée et retirez tous les accessoires du four.

Faites fonctionner le four en mode unique avec convection pendant une heures à 200^ .
Cette procédure permet de brûler tous les dépôts dans le four. Une oedur caractéristique est alors générae. Ceci est tout à fait normal. Assurez-vous cependant que votre cuisine est correctement ventilée durant cette opération.

DéPANNAGE

PROBLÈME	SOLUTION
Que faire si le four ne chauffe pas?	• Le four n'est peut-être pas allumé. Allumez le four. • L'horloge n'est peut-être pas régée. Réglez l'horloge. • Vérifie que les régles adhéquats ont bien été effectués. • Il se peut qu'un fusible de votre habitation ait grillé ou que le disjoncteur ait lâché. Remplacez le fusible concerné ou remettez le disjoncteur en marche. Si ce problème se produit fréquemment, contactez un électricien.
Que faire lorsque le four ne chauffe pas, même après le réglage de la fonction du four et de la température?	• Le problème peut provenir des branchements électriques internes. Contactez le centre de services le plus proche.
Que faire lorsqu'un code d'erreur s'affiche et que le four ne chauffe pas?	• Le branchement du circuit électrique interne est défectueux. Contactez le centre de services le plus proche.
Que faire si l'heure clignote?	• Une coupure de courant s'est produit. Réglez l'horloge.
Que faire si la lumière du four ne s'allume pas?	• La lampe du four est défectueuse. Contactez le centre de services le plus proche.
Que faire lorsque le ventilateur fonctionné sans avoir été régé au préalable?	• Àprous'utilisation, le ventilateur fonctionné jusqu'àu refroidissement total du four. Contactez le centre de services le plus proche si le ventilateur continue de fonctionner après le refroidissement complet du four.

CODE	PROBÈME	SOLUTION
5-01	Dispositif d'arrêt de sécurité. Le four continue de fonctionner à la température définie pendant une période prolongée. En dessous de 105 °C 16 heures De 105 °C à 240 °C 8 heures De 245 °C à la température maxi. 4 heures	Éteignez le four et retirez-en les alimentents. Laissez le four refroidir avant de l'utiliser à nouveau.
5E	Une touche reste appuyée un certain temps.	Nettoyez les touches et assurez-vous de l'absence d'eau sur la surface entourant la touche. Éteignez le four et réessayez. Si ce phénomène se poursuit, contactez votre service d'assistance clientèle SAMSUNG local.
-dE-	Utilisation incorrecte de la plaque séparatrice.	Insérez la plaque séparatrice pour le mode supérieur, double et inférieur. Retirez la plaque séparatrice pour le mode unique.
E-**1)	Une défaillance du four peut en réduire les performances et représentier un danger pour l'utilisateur. Ne tentez pas de vous en servir.	Contactez votre service d'assistance clientèle SAMSUNG local.

1) **symbolise n'imporce quel numero.

NETTOYAGE VAPEUR (SENON LE MODELE)

Si vous four est sale et que vous souhaitez le nettoyer, utilisez le nettoyage vapeur intégré. Le nettoyage vapeur est disponible après refroidissement du four.

1. Retirez tous les accessoires du four.

2. Versez 400 ml (3/4 pinte) d'eau dans le fond du four.

3. Fermez la porte du four.

4. Sélectionnez le nettoyage vapeur à l'aide du bouton de fonctionnement. Lorsque l'affichage commence à clignoter et qu'un signal sonore détent, l'opération est terminée.

5. Reglez le bouton de fonctionnement sur Arrêt pour arrêté le nettoyage vapeur.

6. Nettoyez l'intérieur du four à l'aide d'un chiffon propre et doux.

Remarques sur le nettoyage vapeur

• Soyez prudent lorsque vous ouvrez la porte avant la fin du programme de nettoyage vapeur : l'eau située dans le fond du four est extrémement chaude.
  Ouvrez la portedu four et épongez l'eau restante.
• Ne laïsez jamais d'eau, même en très petite quantité, stagner dans le four pendant une durée prolongée (ex. : toute une nuit).
• Nettoyez l'intérieur du four à l'aide d'une éponge et de détergent ou d'une BrosseSouple. Les traces de salissure incrustées peuvent être retirées à l'aide d'une éponge à récurer en nylon.
• Les dépôts de tartre peuvent être retirés à l'aide d'un chiffon imbibé de vinaigre.
  Utilisez un chiffon doux et de l'eau claire pour nettoyer l'intérieur du four. N'oubliez pas d'essuyer sous le joint de la porte.
• Si le four est très sale, repeteze l'opération une fois que le four est froid.
• En cas de taches de graisse importantes (ex.: après avoir fait rôir ou griller des aliments), il est recommendé de frottier les traces de salissure incrustées à l'aide d'un nettoyant avant d'activer la fonction de nettoyage du four.

• Une fois le nettoyage terminé, laissez la porte du four entrebaillée (à 15^ ) pour permettre à la surface émaillée interne de sécher complètement.

• Laissez la porte du four entrebaillée à environ 30^ .

• Réglez le bouton de fonctionnement sur le mode unique.
• Appuyez sur le bouton de fonction.
• Sélectionnez la convection à l'aide du bouton de sélection.
• Reglez un temps de cuisson d'environ 5 minutes et une température de 50^ .
• Eteignez le four une fois cette durée écoulée.

SURFACE ÉMAILLEE CATALYTIQUE (EN OPTION)

L'habillage amovible est recouvert d'une couche d'email catalytique gris foncé ; ce revêtement peut progressivement se recouvrir des huiles et graisses circulant dans l'air pendant la cuisson par convection. Ces dépôts finissant par brûler lorsque le four dépasse les 200^ , pendant les phases de cuisson ou de rotissage. Plus la température est élevé, plus ces dépôts brûlent rapidement.

1. Retirez tous les accessoires du four.
2. Nettoyez toutes les parois interieures du four comme précrit dans la section concernant le nettoyage manuel.
3. Reglez le four sur chaleur par le haut et par le bas.
4. Reglez la température sur 250^ .
5. Faites fonctionner le four pendant environ 1 heures. La durée de fonctionnement dépend du degré de salissure. Les traces deGRAISSÉ résiduelles disparaîtront progressivement, à chaque nouvelle utilisation du four à haute température.

NETTOYAGE MANUEL

ATTENTION : ASSUREZ-VOUS QUE LE FOUR ET LES ACCESSOIRES SONT FROIDS AVANT DE LES NETTOYER

Cavité du four

Pour le nettoyage des parois interieures du four, utilisez un chiffon et un nettoyant doux ou de l'eau chaude savonneuse.
- Ne nettoyez pas le joint de la porte à la main.
N'utilisez pas de tampons à récurer ni d'éponges de nettoyage.
- Afin de ne pas endommager les surfaces émailées, utilisez un nettoyant spécial four traditionnel.
- Pour 0ter la saleté incrustée, utilisez un nettoyant spécial four.

N'utilise pas de nettoyants abrasifs, de brosses dures, d'éponges ou de tampons à récurer, de laine de verre, de couteaux ou d'autres instruments abrasifs.

Parois externes du four

Pour le nettoyage des parois extérieures du four, utilisez un chiffon et un nettoyant doux ou de l'eau chaude savonneuse.
- Essuyez à l'aide d'une feuille de papier absorbant ou d'un chiffon sec.
N'utilisez jamais d'éponges à récurer ni de nettoyants corrosifs ou abrasifs.

Surfaces du four en acier inoxydable

• N'utilisez pas de laine de verre, de tampons à récurer ou de produits abrasifs. Ils risqueraient d'endommager le revêtement.

Surfaces du four en aluminium

• Essuyez-les délicatement à l'aide d'un chiffon doux et propre ou d'un tissu en microfibre imbibé d'un lave-vitre non agressif.

Accessoire

Nettoyez les accessoires après chaque nouvelle utilisation et essuyez-les à l'aide d'une feuille de papier absorbant. Au besoin, laissez-les tremper dans de l'eau chaude savonneuse pendant 30 minutes pour en faciliter le nettoyage.

glissières laterales (selon le modele)

Il est possible dePTRirer les deux glissieres laterales pour nettoyer l'intérieur du four.

RETRAIT DES GLISSIÈRES LATERALES

1. Appuyez au centre de la partie supérieure de la glissière.

1. Faites pivoter la glissiere laterale d'environ 45^

1. Tirez sur la glissière latérale et retirez-la des deux logements inférieurs.

Assemblage: Répétez les étapes 1, 2 et 3 dans l'ordre inverse.
