521PRO - Accessoire photo MANFROTTO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 521PRO MANFROTTO au format PDF.
| Type de produit | Télécommande zoom intégrée à un levier panoramique |
| Marque | Manfrotto |
| Modèle | 521PRO |
| Catégorie | Accessoire photo / Télécommande pour caméscope |
| Compatibilité | Caméscopes équipés d'une prise LANC mini jack stéréo 2,5 mm |
| Alimentation | Via le caméscope (prise LANC), 5,3 V - 6 V |
| Consommation électrique | 0,07 W maximum |
| Fixation sur tubes carrés/rectangulaires | Hauteur de 5 mm à 30 mm |
| Fixation sur tubes/barres ronds | Diamètre de 12 mm à 35 mm |
| Fonctions principales | Zoom à 8 paliers de vitesses variables, mise au point manuelle/automatique, enregistrement/arrêt, veille, modes de zoom progressif et fixe, réglage de direction du zoom et de la mise au point |
| Câble | Câble spirale amovible de 90 cm |
| Voyants lumineux | Voyant principal (alimentation/connexion), voyant de vitesse de zoom, voyant de mode (P/F), voyant d'enregistrement clignotant |
| Mémoire interne | Flash interne pour sauvegarder direction du zoom, vitesse limite, direction mise au point (min. 1 000 000 cycles) |
| Température de fonctionnement | -20°C à +70°C |
| Température de stockage | -30°C à +80°C |
| Humidité | Jusqu'à 95% sans condensation |
| Entretien et nettoyage | Éviter l'exposition à la pluie, humidité >95%, températures >70°C ; nettoyer avec un chiffon sec |
| Sécurité | Ne jamais brancher sur une autre prise que LANC ; ne pas débrancher le câble lorsque le caméscope est allumé (risque de court-circuit) |
| Pièces détachées et réparabilité | Câble amovible facile à remplacer |
| Informations générales | Notice disponible en plusieurs langues ; système de contrôle indépendant, ne peut agir sur plusieurs systèmes LANC simultanément |
FOIRE AUX QUESTIONS - 521PRO MANFROTTO
Questions des utilisateurs sur 521PRO MANFROTTO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Accessoire photo au format PDF gratuitement ! Retrouvez votre notice 521PRO - MANFROTTO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 521PRO de la marque MANFROTTO.
MODE D'EMPLOI 521PRO MANFROTTO

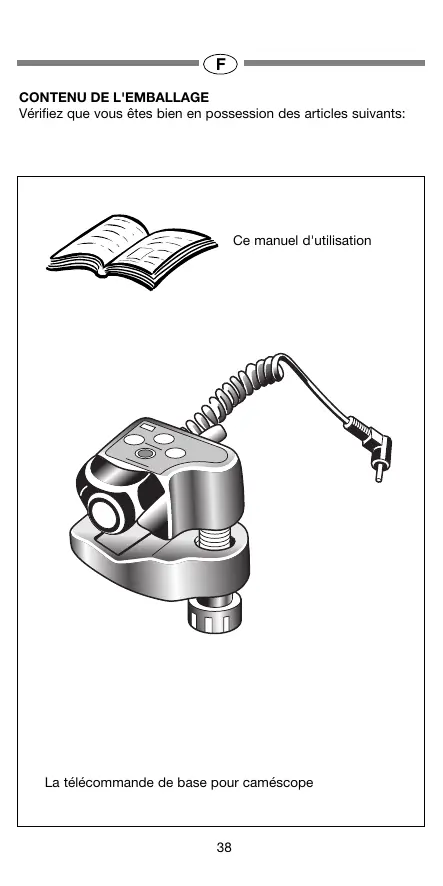

Vérifiez que vous êtes bien en possession des articles suivants:
Ce manuel d'utilisation

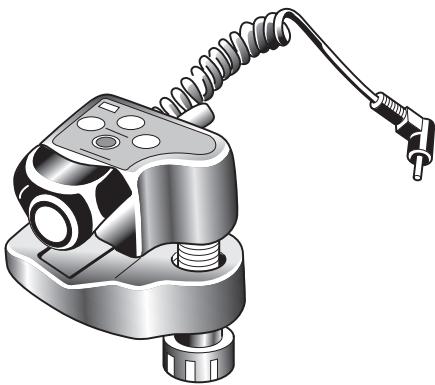

La télécommande de base pour caméscope

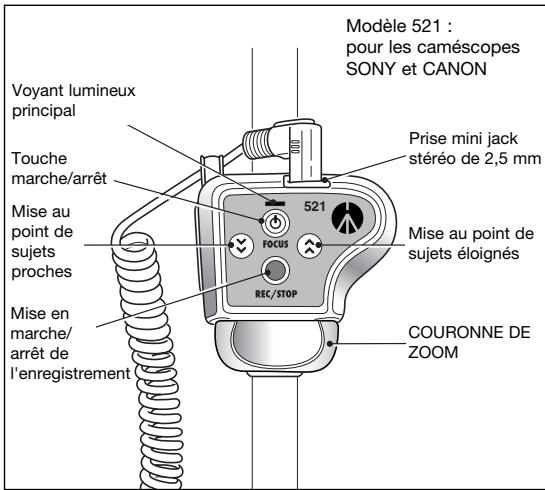

VUE d'ensemble de l'appareil - modèle 521
La télécommande est un système de télécommande-Conc pour s à tous les camescopes équipés d'une prise LANC mini jack stéréo de 2,5 mm.
Caractéristiques - modèle 521
- Zoom à 8 paliers de vitesses, variables, très précises. Fixation sur tubes carrés ou rectangulaires d'une hauteur de 5 mm (0,19") à 30 mm (1,18").
- Fixation sur tubes ou barres ronds de 12 mm (0,47") à 35 mm (1,38") de diamètre
- Progression constante de la vitesse du zoom
- Touche Veille/Marche
- Touche mise en marche/arrêt de l'enregistrement
- Mise au point manuelle de sujets proches et éloignés
- Choix de la direction du zoom Voyant lumineux principal Câble spirale 90 cm
- Indication d'enregistrement

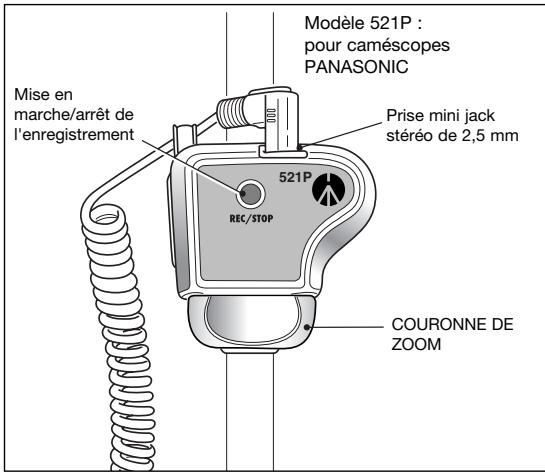

VUE d'ensemble de l'appareil - modèle 521P
La télécommande zoom Panasonic est conçue pour fonctionner avec les caméscopes Panasonic AG-DVX100 et AG-DVC80.
Caractéristiques - modèle 521P
Vitesse de zoom variable sans à-coup Fixation sur tubes carrés ou rectangulaires d'une hauteur de 5 mm (0,19") à 30 mm (1,18") Fixation sur tubes ou barres ronds de 12 mm (0,47") à 35 mm (1,38") de diamètre - Touche mise en marche/arrêt de l'enregistrement Cable spirale 90 cm

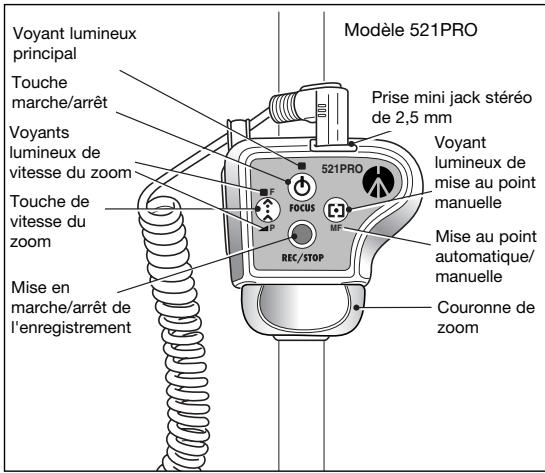

VUE d'ensemble de l'appareil - modèle 521PRO
Cette télécommande intégrée à un levier panoramique s'adapte à tous les caméscopes équipés d'une prise LANC.
Elle est conçue comme un système de contrôle indépendant pour caméscope - elle ne peut agir sur plusieurs systèmes de contrôle LANC en même temps.
Caracteristiques - modele 521PRO
- Zoom à 8 paliers de vitesses, variables, très précises
- Progression constante de la vitesse du zoom
- Touche Veille/Marche
- Fonction mise au point automatique
- Mise au point manuelle Mode de vitesse du zoom régable Mode de zoom progressif ou fixe
- Direction du zoom régable
- Direction de la mise au point réglable Voyant lumineux principal Cable spirale 90 cm
- Indication d'enregistrement

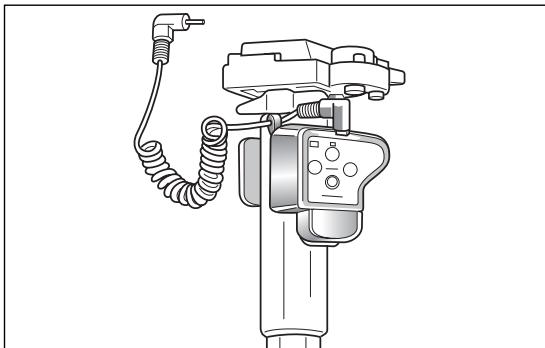

GUIDE De presentation RAPIDE
Fixation à un support (carré, rectangulaire, tube, barre ronde)
Fixation sur tubes carrés ou rectangulaires d'une hauteur de 5 mm (0,19") à 30 mm (1,18").
Fixation sur tubes ou barres ronds de 12mm (0,47") à 35mm (1,38") de diamètre.

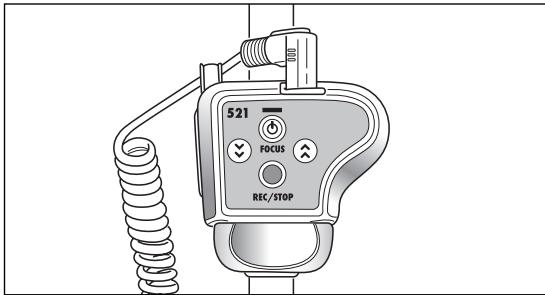

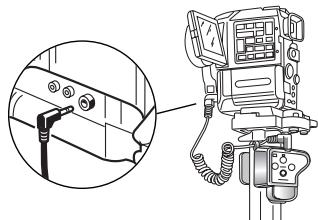

Connexion au caméscope
Remarque :
Afin d'éviter tout court-circuit accidentel au niveau du connecteur LANC du caméscope, ne débranche JAMAIS le cable de la télécommande.
Modèle 521 :
- Éteignez le caméscope
- Connectez l'autre extrémité du câble à la prise LANC du caméscope
- Allumez le caméscope - vous pouvez à présent utiliser la télécommande
Une fois le caméscope mis en marche, le voyant lumineux principal de la télécommande LANC doit s'allumer et rester allumé.
Si le voyant lumineux principal ne s'allume pas du tout, il existe un problème d'alimentation de la télécommande. Si le voyant lumineux principal clignote, il existe un problème au niveau du branchement LANC. Dans les deux cas, vérifie les connexions du cable LANC au niveau du camescope et de la télécommande. La télécommande LANC est conçue pour s'adapter uniquement aux appareils vidéo équipés d'une prise mini jack LANC stéréo de 2,5 mm.
Ne connectez jamais votre télécommande LANC à une autre prise que celle portant le logo LANC. Cela pourrait endommager la télécommande et/ou le camescope de manière irréversible.
La télécommande LANC est comme un système de contrôle indépendant pour caméscope - elle ne peut agir sur plusieurs systèmes de contrôle LANC en même temps.
Modèle 521P :
- Éteignez le caméscope
- Connectez l'autre extrémité du cable à la prise REMOTE (TELECOMMANDE) du caméoscope
- Allumez le caméoscope - vous pouvez à présent utiliser la télécommande
La télécommande zoom est concise pour s'adapter uniquement aux appareils vidéo PANASONIC AG-DVX100 et AG-DVC80, équipés d'une prise mini jack stéréo de 2,5 mm signalée par l'inscription "CAM REMOTE". Ne connectez jamais votre télécommande à une autre prise. Cela pourrait endommager la télécommande et/ou le camoscope de manière irréversible.
Modèle 521PRO
- Eteignez le caméscope
- Connectez l'autre extrémité du câble à la prise LANC du caméscope
- Allumez le caméscope - vous pouvez à présent utiliser la télécommande
Une fois le caméscope mis en marche, le voyant lumineux principal de la télécommande doit s'allumer et rester allumé. Le dernier mode de vitesse de zoom utilisé est restauré à l'allumage et l'un des voyants lumineux de vitesse du zoom indique la vitesse définie en question. Si le voyant lumineux principal ne s'allume pas tout, il existe un problème d'alimentation de la télécommande.
Si le voyant lumineux principal clignote toutes les deux secondes, il existe un problème au niveau du branchement LANC.
Dans les deux cas, vérifie les connexions du câble au niveau du camescope et de la télécommande. La télécommande est conçue pour s'adapter uniquement aux appareils vidéo équipés d'une prise mini jack LANC stéréo de 2,5 mm.
Ne connectez jamais votre télécommande à une autre prise que celle portant le logo LANC. Cela pourrait endomager la télécommande et/ou le caméscope de manière irréversible!
La télécommande est un système de contrôle indépendant pour caméscopes - elle ne peut agir sur plusieurs systèmes de contrôle LANC en même temps.
Zoom en mode progressif
Tournez la couronne vers la droite (ou la gauche, selon la direction du zoom) pour réaliser un zoom télé.
Plus vous tournez la couronne, plus la vitesse du zoom est rapide. Tournez la couronne vers la gauche (ou la droite, selon la direction du zoom) pour réaliser un zoom large.
Plus vous tournez la couronne, plus la vitesse du zoom est rapide.
Réglage de la direction du zoom
Pour inverser la direction du zoom, maintenez les touches de mise au point de sujets éloignés et mise au point de sujets proches enfoncées simultanément jusqu'à ce que le voyant lumineux principal s'éteigne.
Vous devez maintenir ces touches enfoncées pendant au moins 3 secondes.
La nouvelle direction du zoom restera sauvegardée dans la mémoire flash interne de la télécommande et sera restaurée chaque fois que le caméscope sera éteint.
Mode veille
Appuyez une fois sur cette touche pour mettre le caméoscope en mode veille.
Une fois en mode veille, appuyez de nouveau sur la touche pour revenir en mode de fonctionnement normal.
Si vous appuyez sur cette touche alors que le camécope est éteint, cela n'aura aucune effet sur le fonctionnement de l'appareil.
Mise au point de sujets proches
Maintenez la touche enfoncée afin de régler la mise au point de sujets proches.
Fonctionne uniquement si le caméscope est en mode mise au point manuelle.
Mise au point de sujets éloignés
Maintenez la touche enfoncée afin de régler la mise au point de sujets éloignés.
Fonctionne uniquement si le caméscope est en mode mise au point manuelle.
Rec/stop
Appuyez une fois sur cette touche pour démarrer l'enregistrement.
Appuyez de nouveau sur cette touche pour arrêter l'enregistrement.
Le voyant lumineux clignote en cours d'enregistrement.
Zoom en mode progressif
Tournez la couronne vers la droite (ou la gauche, selon la direction du zoom) pour réaliser un zoom télé.
Plus vous tournez la couronne, plus la vitesse du zoom est rapide. Tournez la couronne vers la gauche (ou la droite, selon la direction du zoom) pour réaliser un zoom large. Plus vous tournez la couronne, plus la vitesse du zoom est rapide.
Mise en marche/arrêt de l'enregistrement
Appuyez une fois sur cette touche pour démarrer l'enregistrement.
Appuyez de nouveau sur cette touche pour arrêter l'enregistrement.
Fonctionnement - modèle 521PRO:
Remarque : Selon le mode de fonctionnement du caméscope utilisé, toutes les fonctions ne seront peut-être pas disponibles (par exemple, si vous utilisez le mode Mémoire des caméscopes Sony, vous ne pourrez pas utiliser les fonctions de mise en marche et arrêt de l'enregistrement).
Sélection du mode de vitesse du zoom
Appuyez sur la touche de vitesse du zoom. Le voyant lumineux du mode de zoom doit s'allumer en-dessous ou au-dessus de la touche correspondant à la vitesse sélectionnée, indiquant la limite de vitesse actuelle du zoom.
Sélection du mode de zoom
Pour sélectionner un mode de zoom, appuyez sur la touche de vitesse du zoom. Lorsque vous appuyez sur cette touche pour la première fois, le voyant lumineux "P", situé en dessous de celle-ci, s'allume. Cela indique que le mode progressif, avec limite de la vitesse du zoom, est enclenché. Lorsque vous appuyez à nouveau sur cette touche, le voyant lumineux "P" s'éteint et le voyant "F", situé cette fois au dessus, s'allume. Cela indique que le mode fixe, avec limite de la vitesse du zoom, est enclenché. Lorsque vous appuyez une troisième fois sur cette touche, les voyants s'éteignent : vous travaillez désormais en mode progressif par défaut, sans limite de vitesse du zoom.
Zoom en mode progressif
Tournez la couronne vers la droite (ou la gauche, selon la direction du zoom) pour réaliser un zoom télé nie.
Tournez la couronne vers la gauche (ou la droite, selon la direction du zoom) pour réaliser un zoom large nie.
Zoom en mode fixe
Fonctionne uniquement si le mode fixe est sélectionné.
Tournez la couronne vers la droite (ou la gauche, selon la direction du zoom) pour réaliser un zoom télé. La vitesse du zoom reste constante et est limitée à la vitesse prédéfinie indiquée par le voyant lumineux. Si le voyant "F" est allumé, la vitesse de zoom est limitée à la vitesse prédéfinie.
Tournez la couronne vers la gauche (ou la droite, selon la direction du zoom) pour réaliser un zoom large. La vitesse du zoom reste constante et est limitée à la vitesse prédéfinie indiquée par le voyant lumineux. Si le voyant "F" est allumé, la vitesse de zoom est limitée à la vitesse prédéfinie.
Réglage de la limite de vitesse du zoom
Tournez la couronne du zoom et zoomez à la vitesse que vous préférez. Appuyez sur la touche de vitesse du zoom. Tout en zoomant, maintenez-la enfoncée pendant environ 1 seconde, jusqu'à ce que le voyant lumineux s'éteigne. La nouvelle limite de vitesse sera sauvegardée dans la mémoire flash interne de la micro-télécommande et sera restaurée chaque fois que vous éteindrez le caméscope.
Veuillez tous les jours réinitialiser la vitesse du zoom selon les paramètres de base (voir Réinitialisation des touches de vitesse du zoom). La reprogrammation de la vitesse peut être effectuée un nombre presque illimité de fois (min. 1 000 000 fois).
Réinitialisation de la limite de vitesse du zoom
La touche de vitesse du zoom est pré-réglée à la vitesse la plus lente possible avec le protocole LANC.
Pour la réinitialiser aux paramètres de base, arrêtez le zoom (relâchez la couronne du zoom) et appuyez sur cette touche. Maintenez la touche enfoncée pendant environ 1 seconde, jusqu'à ce que le voyant lumineux correspondant s'éteigne. La limite de vitesse prédéfinie est restaurée.
Réglage de la direction du zoom
Pour inverser la direction du zoom, éteignez la télécommande. Appuyez sur la touche de vitesse du zoom et maintenez-la enfoncée pendant que vous rallumerez la télécommande. Attendez que le voyant principal s'allume. Relâchez la touche. La télécommande fonctionnera désormais avec une nouvelle direction de zoom. Cette opération ne nécessite que 6 secondes.
La nouvelle direction du zoom restera sauvegardée dans la mémoire flash interne de la télécommande et sera restaurée chaque fois que le caméscope sera éteint.
Mode veille
Appuyez une fois sur cette touche pour mettre le camescope en mode veille. Une fois en mode veille, appuyez de nouveau sur la touche pour revenir en mode de fonctionnement normal. Si vous appuyez sur cette touche alors que le camescope est éteint, cela n'aura aucun effet sur le fonctionnement de l'appareil.
Mise au point manuelle
Appuyez sur cette touche pour passer en mode de mise au point manuelle. Lorsque ce mode est actionné, le voyant de mise au point manuelle s'allume. Tournez la couronne de zoom vers la droite pour la mise au point des sujets proches (direction de mise au point classique) ou de sujets éloignés (direction de mise au point inversée). Tournez la couronne de zoom vers la gauche pour la mise au point de sujets éloignés (direction de mise au point classique) ou de sujets proches (direction de mise au point inversée). Pour quitter ce mode, appuyez de nouveau sur la touche.
Remarque : Vous ne pouvez pas zoomer en mode mise au point.
Mise au point automatique
Maintenez la touche enfoncée pendant un instant afin de passer l'appareil provisoirement en mode mise au point automatique. Dès que vous relâchez la touche, le caméoscope revient en mode mise au point manuelle. Cette fonction n'a pas d'effet si le caméoscope est déjà en mode mise au point automatique.
Remarque : cette fonction n'est pas compatible avec les caméscopes Canon XL1, XL1s et Sony VX1000.
Réglage de la direction de la mise au point
Pour inverser la direction de la mise au point, éteignez la télécommande. Appuyez sur la touche de mise au point automatique et maintenez-la enfoncée pendant que vous allumez la télécommande. Attendez que le voyant principal s'allume. Relâchez la touche. La télécommande fonctionnera désormais avec une nouvelle direction de mise au point. Cette opération ne nécessite que 6 secondes. La nouvelle direction de la mise au point restera sauvegardée dans la mémoire flash interne de la télécommande puis sera restaurée chaque fois que le caméscope sera éteint.
REC / STOP Mise en marche/arrêt de l'enregistrement
Appuyez une fois sur cette touche pour démarrer l'enregistrement. Appuyez de nouveau sur cette touche pour arrêter l'enregistrement.
Le voyant lumineux clignote en cours d'enregistrement.
Precautions d'emploi étanchéité
Nous nous sommes attachés à rendre la télécommande la plus étanche possible sans que cela ne se répercute sur le prix.
Toutefois, nous ne pouvons garantir une étanchéité à 100% en toutes circonstances. Il est donc préférable d'éviter d'utiliser la télécommande sous la pluie ou si le niveau d'humidité ambiant est supérieur à 95%.
Hautes températures
Évitez les températures excédant +70°C - ne laissez jamais la télécommande à une exposition directe aux rayons du soleil (par exemple, dans une voiture garée en plein soleil).
Précautions électriques
Le câble est toujours l'un des éléments les plus fragiles des systèmes électroniques, en particulier lorsqu'il est exposé à une usure d'ordre mécanique.
Par conséquent, pour optimiser la durée de vie de votre télécommande et limiter le coût des réparations de base, nous avons opté pour un câble amovible et donc facile à remplacer.
Cependant, afin d'éviter tout court-circuit accidentel au niveau de la connexion LANC du caméoscope, ouvrez-vous de toujours brancher le cable à la télécommande en premier.
Nous vous conseillons de ne pas débrancher le cable de la télécommande, sauf si cela est nécessaire.
Spécifications de fonctionnement
Températures de fonctionnement -20° - +70°
Températures de stockage -30° - +80°
Taux d'humidité (sans condensation) 95% max
Modèle 521 - consommation électrique 0,07 W (max)
Modèle 521 - alimentation du caméoscope 5,3 V - 6 V
Avis de NON responsabilité
Les informations contenues dans la présente notice d'utilisation peuvent être sujettes à modification sans avis préalable.
Manfrotto ne pose aucune garantie et ne saura être tenu responsable des erreurs quant aux informations contenues dans ce document.
LANC signifie Local Application Control Bus System et est une marque de SONY Corp.
AG DVX-100, AG DVC-80 et le nom Panasonic sont des marques de Matsushita corp.
