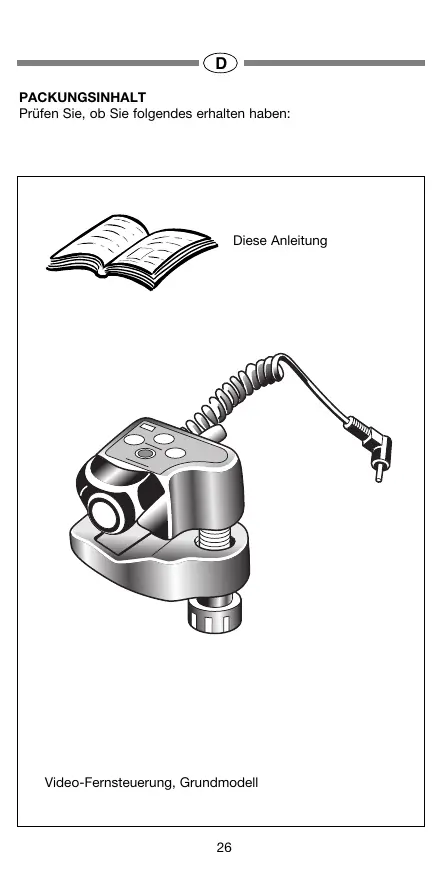

Prufen Sie, ob Sie folgenden erhalten haben:

These Anleitung

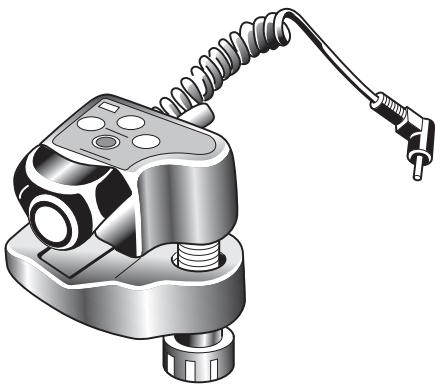

Video-Fernsteuerung, Grundmodell

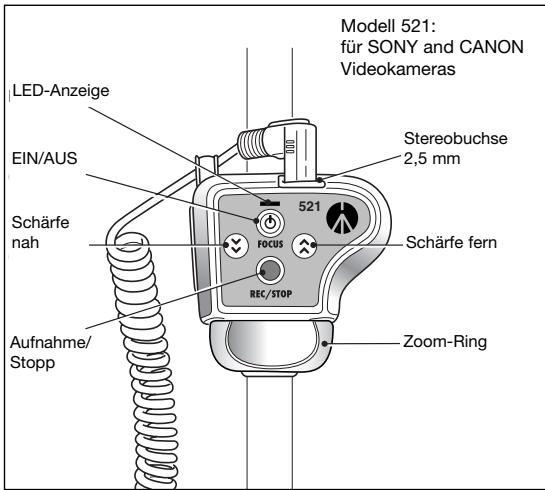

KURZCHARACTERISTIK - Modell 521

Die LANC-Fernsteuerung ist für alle Videokameras geeignet, die über eine LANC-Stereobuchse 2,5 mm verfügen.

Features - Modell 521

Achtstufige, ultrapräzise Zoomgeschwindigkeit
Klemmflächen: quadratisches oder rechteckiges Rohr mit ebenen Flächen: 5 mm - 30 mm hoch
Klemmflächen: Rundrohr/-stange: 12 mm - 35 mm Durchmesser
Weiche Geschwindigkeitsübergänge
Schalter Standby/Ein
Schalter Aufnahme-Start/Stopp
- Manuelle Fokussierung nah/fern
- Einstellbare Zoomrichtung
LED-Anzeige
- Spiralkabel 90 cm
- Aufnahme-Anzeige

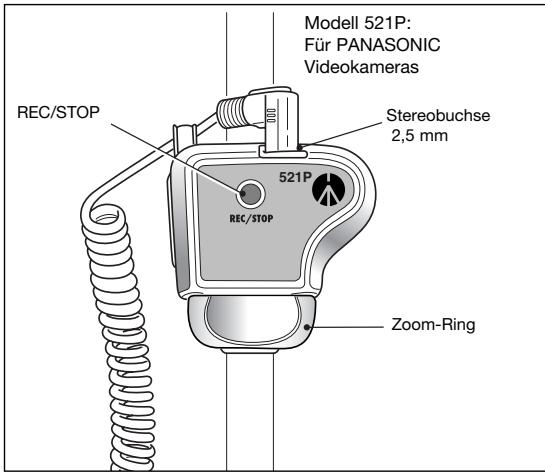

KURZCHARACTERISTIK - Modell 521P

Die Panasonic Zoom-Fernsteuerung ist für Panasonic Camcorder AG-DVX100 und AG-DVC80 bestimmt.

Features - Modell 521P

Klemmlächen:

quadratisches oder rechteckiges Rohr mit ebenen Flächen:

5 mm - 30 mm hoch

Klemmflächen: Rundrohr/-stange: 12 mm - 35 mm Durchmesser
- Spiralkabel 90 cm

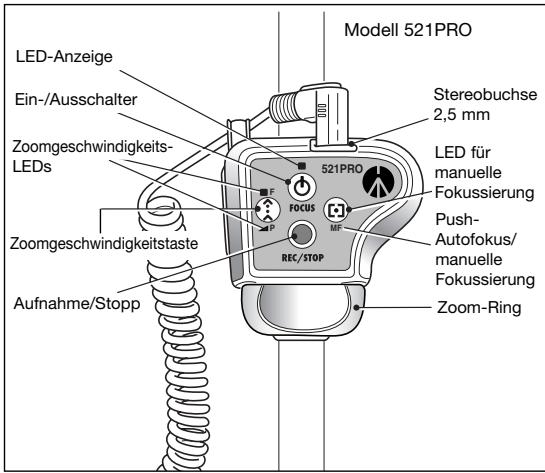

KURZCHARACTERISTIK - Modell 521PRO

Die Fernsteuerung mit Schwenkarm ist für alle Videokameras geeignet, die über eine LANC-Buchse verfügen. Sie ist als selbstständiges Steuerungssystem für Videokameras konstruiert und nicht zum gleichzeitigen Einsatz mit anderen LANC-Steuerungssystemen geeignet.

Features - Modell 521PRO

Achtstufige, ultrapräzise Zoomgeschwindigkeit
Weiche Geschwindigkeitsübergänge
Schalter Standby/Ein
- Push-Autofokus-Funktion
- Manuelle Fokussierung
- Einstellbare Zoom-Grenzgeschwindigkeit
- Feste oder progressive Zoomgeschwindigkeit
- Einstellbare Zoomrichtung
- Einstellbare Fokussierrichtung
LED-Anzeige
- Spiralkabel 90 cm
- Aufnahme-Anzeige

KURZANLEITUNG

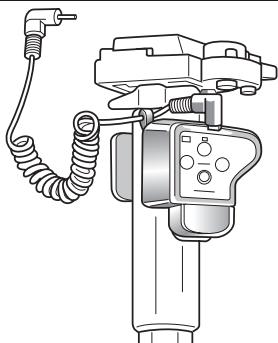

Ansetzen an die Halterung (quadratisch, rechteckig, rund)

Klemmflächen/quadratisches oder rechteckiges Rohr mit ebenen

Flächen: Höhe 5 - 30 mm,

Klemmflächen: Rundrohr/-stange: 12 mm bis 35 mm ø

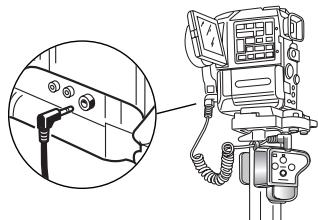

Anschluss an die Kamera

Achtung: Um ein versehentliches Kurzschlieben des Kamera-LANC-Anschlusses zu vermeiden, solte das Kabel grundsätzlich NIE von der Fernsteuerung getrennt werden.

Modell 521

1. Kamera ausschalten.
2. Anderes Ende des Kabels mit der Kamera-LANC-Buchse verbinden.
3. Kamera einschalten - die Fernsteuerung ist nun einsatzbereit. Nach dem Einschalten der Kamera sollte die LED-Anzeige an der Fernsteuerung konstant leuchtten.

Leuchtet die LED-Anzeige nicht, so liegt ein Problem mit der Spannungsvorsorgung der Fernsteuerung vor. Blinken der LED-Anzeige signalisiert ein Problem mit der LANC-Verbindung.

Prüfen Sie in beiden Fällen den Anschluss des LANC-Kabels an Kamera und Fernbedienung.

Die LANC-Fernsteuerung ist für den ausschließlich Einsatz mit Videokameras bestimmt, die über eine LANC-Stereobuchse 2,5 mm verfügen. Schlieben Sie die LANC-Fernsteuerung grundsätzlich NICTT an eine andere Buchse an, die nicht durch das LANCL-Logo gekennenzichnet ist. Dies könnte zu permanenten Schäden an Fernsteuerung und/oder Kamera führen!

Die LANC-Fernsteuerung ist als selbstständiges Steuerungssystem für Videokamasen konstruiert und nicht zum gleichzeitigen Einsatz mit anderen LANC-Steueringssystemen geeignet.

Modell 521P

1. Kamera abschalten.
2. Anderes Ende des Kabels mit der Fernsteuerungsbuchse der Kamera verbinden.
3. Kamera einschalten - die Fernsteuerung ist nunmehr einsatzbereit.

Die Zoom-Fernsteuerung ist zur ausschließlich Verwendung mit den Videokameras PANASONIC AG-DVX100 und AG-DVC80 bestimmt, die über eine mit "CAM REMOTE" bezeichnete Stereobuchse 2,5 mm verfügen.

D

Schlieben Sie die Fernsteuerung nie an eine andere Buchse an! Dies konnte zur dauerhaften Beschäftigung der Fernsteuerung und/oder Kamera führen!

Modell 521PRO

1. Kamera ausschalten.
2. Anderes Ende des Kabels mit der Kamera-LANC-Buchse verbinden.
3. Kamera einschalten - die Fernsteuerung ist nun einsatzbereit. Nach dem Einschalten der Kamera sollte die LED-Anzeige an der Fernsteuerung konstant leuchten. Die zuletzt verwendete Zoomgeschwindigkeit ist aktiv. Die aktuelle Einstellung wird durch eine der Zoomgeschwindigkeits-LEDs angezeigt.

Leuchtet die LED-Anzeige nicht, so liegt ein Problem mit der Spannungsversorgung der Fernsteuerung vor. Blinkt die LED-Anzeige im Zweisekunden-Takt, besteht ein Problem mit der LANC-Verbindung. Prüfen Sie in beiden Fällen den Anschluss des LANC-Kabels an Kamera und Fernbedienung.

Die Fernsteuerung ist für den ausschließlich Einsatz mit Videokameras bestimmt, die über eine LANC-Stereobuchse 2,5 mm verfügen. Schließen Sie die Fernsteuerung grundsätzlich NICTAN an eine andere Buchse an, die nicht durch das LANC-Logo gekennzeichnet ist. Dies können zu permanenten Schäden an Fernsteuerung und/oder Kamera führen!

Die Fernsteuerung ist als selbstständiges Steuerungssystem für Videok cameras konstruiert und nicht zum gleichzeitigen Einsatz mit anderen LANC-Steuerungssystemen geeignet.

Progressiv-Zoom

Drehen Sie den Zoom-Ring zur Einstellung einer längeren Brennweite nach rechts (bzw. links, je nach Zoomrichtung). Je weiter der Ring gedreht wird, um sohigher ist die Zoomgeschwindigkeit. Drehen Sie den Zoom-Ring zur Einstellung einer kürzeren Brennweite nach links (bzw. rechts, je nach Zoomrichtung). Je weiter der Ring gedreht wird, um sohigher ist die Zoomgeschwindigkeit.

Wahl der Zoomrichtung

Zum Wechsel der Zoomrichtung drucken Sie die Tasten für "Scharfe fern" und "Scharfe nah" gleichzeitig, bis die LED-Anzeige erlischt. Die Tasten müssen mindestens 3 s lang gedrückt werden. Die neue Zoomrichtung wird im Flash-Memory des Gerats gespeichert und ist nach jeder Einschaltung aktiv.

D

Standby

Um die Kamera auf Bereitschaft zu schalten, drücken Sie die Taste einzelmal.

Zur Rückschaltung auf normalen Betrieb drücken Sie die Taste erneut.

Bei abgeschalteter Kamera hat ein Druck auf diese Taste keine Wirkung.

Scharfe nah

Zur Scharfeinstellung auf nahe Objekte halten Sie diese Taste gedrückt. Hierzu muss die Kamera auf manuelle Fokussierung eingestellt sein.

Scharfe fern

Zur Scharfeinstellung auf ferne Objekte halten Sie diese Taste gedrückt.

Die Kamera muss hierzu auf manuelle Fokussierung eingestellt sein.

REC / STOP Aufnahme-Start/Stopp

Einmaliger Druck auf die Taste startet die Aufnahme.
Erneuter Druck beendet die Aufnahme.

Die LED-Anzeige blinkt während der Aufnahme.

BEDIENUNG - Modell 521P

Progressiv-Zoom

Drehen Sie den Zoom-Ring zur Einstellung einer längeren Brennweite nach rechts (bzw. links, je nach Zoomrichtung).

Je weiter der Ring gestrehd wird, um sohigherist dieZoomgeschwindigkeit.

Drehen Sie den Zoom-Ring zur Einstellung einer kürzeren Brennweite nach links (bzw. rechts, je nach Zoomrlichtung).

Je weiter der Ring gedreht wird, um sohigher ist die Zoomgeschwindigkeit.

REC/STOP

Aufnahme-Start/Stopp

Einmaliger Druck auf die Taste startet die Aufnahme. Erneuter Druck beendet die Aufnahme.

BEDIENUNG - Modell 521PRO

ANMERKUNG: Je nach Betriebsart der Kamera stehen möglicherweise nicht alle Funktionen zur Verfügung.

So sind die Aufnahme-Start-/Stopfunktionen zum Beispiel in der Memory-Funktion einer Sony Kamera nicht einsatzfähig.

D

Wahl der Zoom-Grenzgeschwindigkeit

Drücken Sie die Zoom-Geschwindigkeitstaste.

Unter bzw. über der Taste sollte die entsprechende LED aufleuchten und die eingestellte

Zoomgeschwindigkeit anzeigen.

Wahl der Zoomfunktion

Zur Wahl der Zoomfunktion drucken Sie die Zoomgeschwindigkeitstaste.

Beim ersten Druck auf die Taste leuchtet die LED P unter der Tastes auf und zeigt an, dass Sie sich in der Progressivfunktion mit Zoom-Grenzgeschwindigkeit befinden. Beim zweiten Druck auf die Taste leuchtet die LED F darüber auf; die LED P erlischt.

Dies dient als Anzeige, dass Sie mit fester Zoomgeschwindigkeit mit Geschwindigkeitsbegrenzung arbeiten.

Ein dritter Druck auf die Taste laut die LEDs erlösen: Sie befinden sich in der Standardeinstellung - progressive Zoomgeschwindigkeit ohne Begrenzung.

Progressive Zoomgeschwindigkeit

Drehen Sie den Knopf nach rechts (bzw. links, je nach Zoomrichtung) zur Einstellung einer längeren Brennweite. Stärkere Drehung führt zu höherer Zoomgeschwindigkeit.

Leuchtet die LED P, so ist die Zoomgeschwindigkeit auf den voreingestalten Wert begrenzt.

Drehen Sie den Knopf nach links (bzw. rechts, je nach Zoomrichtung) zur Einstellung einer kürzeren Brennweite. Je weiter der Knopf gedreht wird, um soHigher die Zoomgeschwindigkeit. Leuchtet die LED P, so ist die Zoomgeschwindigkeit auf den voreingestalten Wert begrenzt.

Festgeschwindigkeit

Funktioniert nur, wenn eingeschaltet.

Zum Zoomen auf Tele drehen Sie den Knopf nach rechts (bzw. links, je nach Zoomrichtung). Die Zoomgeschwindigkeit ist stets konstant und auf die von einer LED angezeigte Geschwindigkeit begrenzt. Leuchtet die LED F, so ist die Zoomgeschwindigkeit auf den voreingestllen Wert begrenzt.

Zum Zoomen auf Weitwinkel drehen Sie den Knopf nach links (bzw. ), rechts, je nach Zoomrlichtung). Die Zoomgeschwindigkeit ist stets konstant und auf die von einer LED angezeigte Geschwindigkeit begrenzt. Leuchtet die LED F, so ist die Zoomgeschwindigkeit auf den voreingestalten Wert begrenzt.

D

Individualeinstellung der Zoom-Grenzgeschwindigkeit

Mit Hilfe des Zoomrings kann jeder gewünschte Zoomgeschwindigkeit eingestellt werden.

Drucken Sie hierzu die Zoomgeschwindigkeitstaste, und halten Sie sie während des Zoomens mindestens 1 s lang gedrückt, bis die LED erlischt.

Die neue Geschwindigkeitsgrenze wird im Flash-Memory des Gerats gespeichert und ist nach jeder Einschaltung aktiv.

Die Zoomgeschwindigkeit kann jederzeit auf die Werkseinstellung zurückgesetzt werden (siehe Rückstellung derZoomgeschwindigkeit).

Die Umprogrammierung der Zoomrichtung ist practisch unbegrenzt möglich (min. 100.000mal).

Umprogrammierung der Zoom-Grenzgeschwindigkeit

Die Zoomgeschwindigkeitstaste ist werkss就越 auf die gingste Zoomgeschwindigkeit im LANC-Protokoll eingestellt.

Zum Zurücksetzen der Zoomgeschwindigkeitsstaste auf die Werkseinstellung stoppen Sie den Zoomvorgang (Freigegeben desZoomknopfes) und drucken die Taste.

Halten Sie sie etwa 1 s lang gedrückt, bis die Anzeige-LED erlischt. Damit ist die Werkseinstellung wiederhergestellt.

Individualeinstellung der Zoomrichtung

Zum Wechsel der Zoomrichtung schalten Sie zunachst die Fernsteuerung aus.

Drücken Sie die Zoomgeschwindigkeitstaste, halten Sie sie gedrückt, und schalten Sie die Fernsteuerung ein. Warten Sie, bis die Haupt-LED aufluchet und wieder erlischt. Geben Sie die Taste frei. Die Fernsteuerung ist nunmehr auf die neue Zoomrichtung programmiert.

Der gesamte Vorgang dauert etwa sechs Sekunden.

Die neue Zoomrichtung bleibt im Flash-Memory der Fernsteuerung gezeichnet und ist nach jeder Einschaltung aktiv.

ON/OFF

Standby

Drücken Sie die Tasteomal, um die Kamera auf Bereitschaft zu schalten.

Zur Rückschaltung auf normalen Betrieb drücken Sie die Taste erneut.

Bei ausgeschalteter Kamera hat ein Druck auf diese Taste keine Auswirkung auf die Kamera.

Manuelle Fokussierung

Schalten Sihe die Fernsteuerung durch Druck auf die Taste auf manuelle Fokussierung. Die LED fur diese Betriebsart leuchtet. Drehen Sihe den Zoomring nach rechts zur Fokussierung auf nah (normale Fokussierrichtung) bzw. auf fern (umgekehrte Fokusserrichtung). Drehen Sihe den Zoomring nach links zur Fokussierung auf fern (normale Fokussierrichtung) bzw. auf nah (umgekehrte Fokusserrichtung). Zum Verlassen der Betriebsart drucken Sie die Taste erneut. ACHTUNG: In dieser Betriebsart ist Zoomen nicht möglich!

Push-Autofokus

Druck auf diese Taste über mindestens eine halbe Sekunde hinweg schaltet die Kamera kurzzeitig auf Autofokus. Bei Freigabe der Taste schaltet die Kamera auf manuelle Fokussierung zurück. Die Taste hat keine Wirkung, wenn die Kamera bereits auf Autofokus geschlossen ist. ANMERKUNG: Diese Funktion steht in Verbindung mit Camcordern Canon XL1 und XL1s sowie Sony VX1000 nicht zur Verfung.

Individualeinstellung der Fokussierrichtung

Zur Änderung der Fokusserrichtung schalten Sie die Fernsteuerung zunachst aus. Schalten Sie die Fernsteuerung dann bei gedrückter Push-Autofokus-taste ein. Warten Sie, bis die Haupt-LED aufleucht und wieder erlischt. Geben Sie die Taste frei. Die Frensteuerung ist nunmehr auf die neue Fokusserrichtung programmiert. Der gesamte Vorgang dauert etwa sechs Sekunden.

Die neue Fokussierrichtung bleibt im Flash-Memory der Fernsteuerung gespeichert und wird bei jeder Einschaltung aktiv.

REC/STOP

Aufnahme-Start/Stopp

Einmaliger Druck startet die Aufnahme. Neuerlicher Druck stoppt die Aufnahme. Die LED-Anzeige blinkt während der Aufnahme.

D

SICHERHEITSHINWEISE

Wasserdichtigkeit

Wir haben uns bemühlt, die LANC-Fernsteuerung so wasserdicht wie möglich zu machen, ohne ihren Preis in die Höhe zu treiben. Dessen ungeachtet können wir keine 100% ige Garantie für Wasserdichtigkeit unter allen Umständen übernehmen. Vermeiden Sie den Einsatz der Fernsteuerung unter erschwerten Umweltbedingungen, wie im Regen oder bei mehr als 95% relativer Feuchigkeit.

Hohe Temperature

Meiden Sie Temperaturen über +70^ . Setzen Sie die Fernsteuerung insbesondere keinem direkten, starken Sonnentlich aus, z.B. in einem in der Sonne geparkten Fahrzeug.

Elektrisches System

Bei jedem elektronischen System sind Kabel stets am stärksten gefährdet, weil sie bei entsprechender mechanischer Belastung brechen können.

Um die Lebensdauer des Gerats zu verlangern und das Gerät so reparaturfreundlich wie möglich zu machen, haben wir deshalb auf leichten Kabelwechsel gezeigt.

Um ein versehentliches Kurzschlieben des Kamera-LANC-Anschlusses zu verhindern, sollen den Sie darauf achten, dass das Kabel stets zuerst an die Fernsteuerung angeschlossen wird.

Wir empfehlen, das Kabel nicht von der Fernsteuerung zu trennen, wenn dies nicht unbedingt nötig ist.

BETRIEBSDATEN

Betriebstemperatur -20° - +70°

Lagerungstemperatur -30^ - +80^

Rel. Feuchtigkeit (ohne Kondensation) max. 95%

Modell 521 - Leistungsaufnahme max. 0,07 W

Modell 521 - Leistungsaufnahme von der Kamera 5,3 V - 6 V

Die in dieser Anleitung enthaltenen Informationen sind unverbindlich und können jederzeit ohne Ankündigung geändert werden.

Manfredt behält sich Irrtümer vor und übernimmt keine Haftung für eventuell in dieser Anleitung enthaltene Irrtümer.

LANC steth for Local Application Control Bus System and ist ein Warenzeichen der SONY Corp.

AG DVX-100 und AG DVC-80 sowie der Name Panasonic sind Warenzeichen der Matsuchita Corp.
