12-1200 230V - Onduleur VICTRON ENERGY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur
Marque	Victron Energy
Modèle	12-1200 230V
Tension d'entrée CC	9,5 – 17 V
Tension de sortie CA	230 V ± 2%
Fréquence de sortie	50 Hz ± 0,1% (configurable 60 Hz)
Puissance de sortie continue à 25°C	1200 VA / 1000 W
Puissance de sortie continue à 40°C	900 W
Puissance de crête	2400 W
Rendement maximal	92% / 94%
Consommation à vide	8 / 10 W
Consommation en mode veille (Recherche)	2 / 3 W
Plage de température de fonctionnement	-20 à +50°C
Humidité maximale	95% (sans condensation)
Dimensions (H x L x P)	375 x 214 x 110 mm
Poids	10 kg
Matériau du boîtier	Aluminium (bleu RAL 5012)
Indice de protection	IP 21
Raccordement batterie	Câbles de 1,5 mètres
Connexion 230 V CA	Raccord G-ST18i
Protections intégrées	Court-circuit, surcharge, tension batterie haute/basse, température élevée, 230 V CA en sortie, ondulation d'entrée
Relais programmable	Oui (alarme ou fonction démarrage groupe)
Technologie	SinusMax (onde sinusoïdale pure)
Fonctions spéciales	Mode économique (AES), mode recherche, parallélisable jusqu'à 6 unités, fonctionnement triphasé
Configuration	Interrupteurs DIP, VE.Net, PC (logiciel gratuit)
Entretien	Vérification annuelle des connexions, éviter humidité et poussière

FOIRE AUX QUESTIONS - 12-1200 230V VICTRON ENERGY

Quelle est la puissance maximale de l'onduleur Victron Energy 12-1200 230V ?

La puissance continue à 25°C est de 1200 VA / 1000 W. La puissance crête atteint 2400 W.

Quels types de batteries puis-je utiliser avec cet onduleur ?

L'onduleur fonctionne avec une batterie 12 V. La capacité recommandée est de 150 à 700 Ah. Consultez le manuel pour les sections de câble adaptées.

Comment installer l'onduleur ?

Installez l'appareil dans un endroit sec et bien ventilé, à au moins 10 cm des obstacles. Fixez-le au mur à la verticale de préférence. Raccordez les câbles batterie avec une clé isolée en respectant la polarité (+ rouge, - noir). Le câble de masse doit être connecté au châssis.

Puis-je connecter plusieurs onduleurs en parallèle ?

Oui, jusqu'à 6 onduleurs identiques peuvent être mis en parallèle pour augmenter la puissance. Utilisez des câbles RJ-45 UTP pour la liaison et respectez les conditions de longueur et section des câbles CC.

Comment configurer la fréquence de sortie ?

Utilisez l'interrupteur DIP 5 : sur off pour 50 Hz, sur on pour 60 Hz. Sauvegardez en basculant DIP 8 sur on puis off.

Que signifie le mode Recherche (Search Mode) ?

Le mode Recherche réduit la consommation à vide d'environ 70%. L'onduleur s'arrête en l'absence de charge et se réactive toutes les deux secondes. Si la charge dépasse 100 W, il reste allumé.

Comment résoudre une alarme de tension batterie basse ?

Si la LED alarme clignote, cela peut indiquer une tension batterie faible. Chargez la batterie ou vérifiez les connexions. Si la LED est allumée fixe, l'onduleur s'est arrêté : augmentez la charge de la batterie ou réduisez la charge.

L'onduleur peut-il être utilisé avec un groupe électrogène ?

Oui, le relais programmable peut être configuré pour démarrer un groupe électrogène en cas de tension batterie basse. Utilisez le logiciel VEConfigure pour programmer le relais.

Quelles sont les normes de sécurité respectées ?

L'appareil est conforme aux normes EN 60335-1 et EN 60335-2-29 pour la sécurité, et EN55014-1/2 pour les émissions électromagnétiques.

Comment entretenir l'onduleur ?

L'onduleur ne nécessite pas d'entretien particulier. Vérifiez une fois par an les connexions pour assurer un bon contact. Maintenez l'appareil propre et à l'abri de l'humidité.

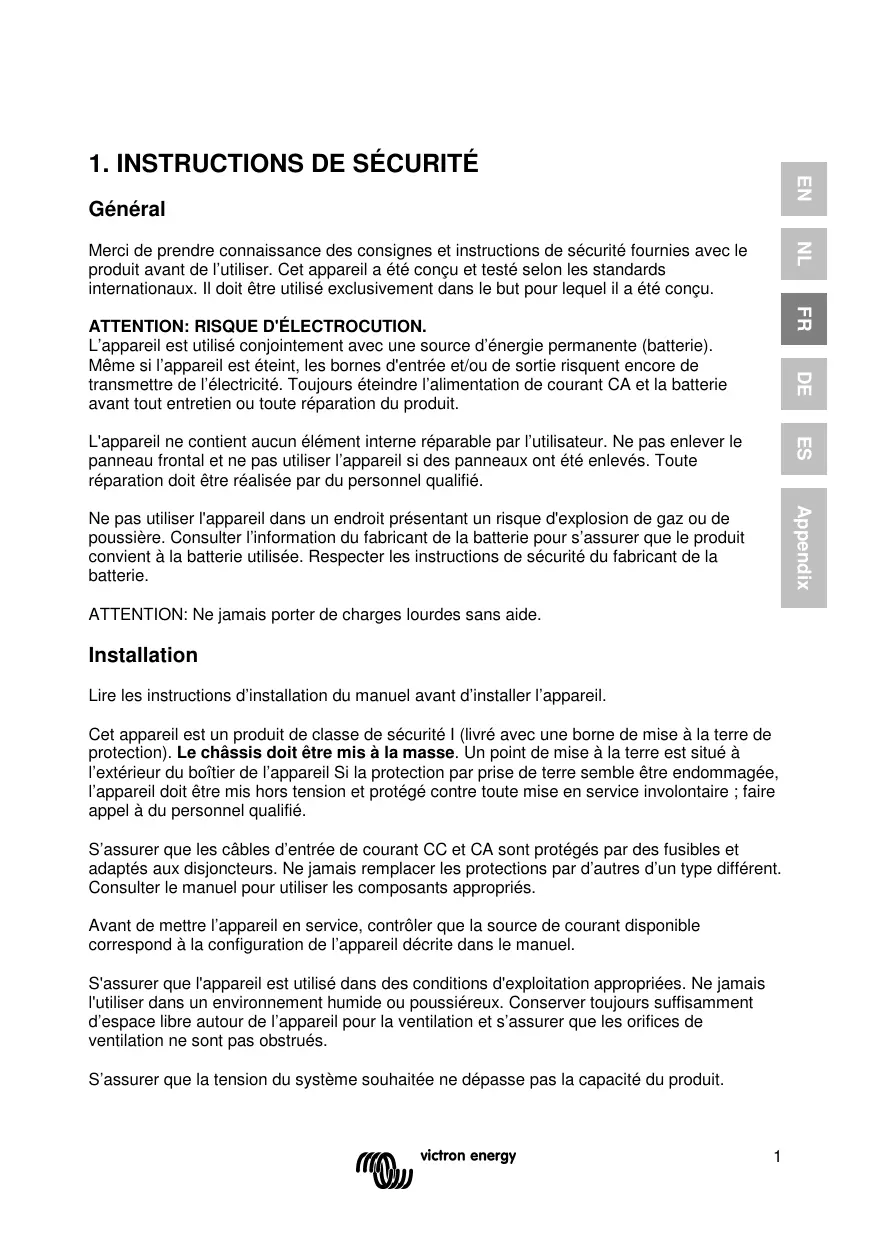

MODE D'EMPLOI 12-1200 230V VICTRON ENERGY

Merci de prendre connaissance des consignes et instructions de sécurité fournies avec le produit avant de l'utiliser. Cet appareil a été conçu et testé selon les standards internationaux. Il doit être utilisé dans le but pour lequel il a été conçu.

Attention: RISQUE d'électrocution.

L'appareil est utilisé conjointement avec une source d'énergie permanente (battery). Même si l'appareil est éteint, les bornes d'entrée et/ou de sortie risquent encore de transmettre de l'électricité. Toujours éteindre l'alimentation de courant CA et la batterie avant tout entretien ou toute réparation du produit.

L'appareil ne contient aucun élément interne réparable par l'utilisateur. Ne pas enlever le panneau frontal et ne pas utiliser l'appareil si des panneaux ont été enlevés. Toute réparation doit être réalisée par du personnel qualifié.

Ne pas utiliser l'appareil dans un endroit représentant un risque d'explosion de gaz ou de poussière. Consulter l'information du fabricant de la batterie pour s'assurer que le produit convient à la batterie utilisée. Respecter les instructions de sécurité du fabricant de la batterie.

ATTENTION: Ne jamais porter de charges lourdes sans aide.

Installation

Lire les instructions d'installation du manuel avant d'instruire l'appareil.

Cet appareil est un produit de classe de sécurité I (livré avec une borne de mise à la terre de protection). Le châssis doit être mis à la masse. Un point de mise à la terre est situé à l'extérieur du boîtier de l'appareil. Si la protection par prise de terre semble être endommagée, l'appareil doit être mis hors tension et protégé contre toute mise en service involontaire; faire appel à du personnel qualifié.

S'assurer que les câbles d'entrée de courant CC et CA sont protégés par des fusibles et adaptés aux disjoncteurs. Ne jamais remplacer les protections par d'autres d'un type différent. Consulter le manuel pour utiliser les composants appropriés.

Avant de mettre l'appareil en service, contrôler que la source de courant disponible correspond à la configuration de l'appareil décrite dans le manuel.

S'assurer que l'appareil est utilisé dans des conditions d'exploitation appropriées. Ne jamais l'utiliser dans un environnement humide ou poussièreux. Conserver toujours suffisamment d'espace libre autour de l'appareil pour la ventilation et s'assurer que les orifices de ventilation ne sont pas obstrués.

S'assurer que la tension du système souhaitée ne dépasse pas la capacité du produit.

Transport et stockage

S'assurer que les conducteurs du circuit d'alimentation et de la batterie sont débranchés avant de stocker ou de transporter le produit.

Aucune responsabilité ne sera acceptée pour des dommages liés au transport si l'appareil n'est pas transporté dans son emballage d'origine.

Stocker l'appareil dans un endroit sec; la température de stockage doit être comprise entre -20°C et +60°C.

Se référer au manuel du fabricant de la batterie pour tout ce qui concerne le transport, le stockage, la charge, la recharge et l'élimination de la batterie.

Sinusmax - technologie avancée

Développée pour un usage professionnel, la gamme des convertisseurs Phoenix est parfaitement adaptée aux applications les plus diverses. Ces convertisseurs à ondes sinusoidales pures et à haut rendement sont conçus sans rien concéder aux performances. Le fait d'employer la technologie hybride HF donne pour résultat un produit de haute qualité avec des dimensions compactes, léger et capable d'alimenter tout type de charge, sans aucun problème.

Forte puissance instantanée

La technologie SinusMax permet des puissances instantanées très élevées, impossibles à atteindre avec la technologie conventionnelle à haute fréquence. Les convertisseurs Phoenix sont ainsi bien adaptés à l'alimentation d'appareils qui ont besoin d'un fort courant d'appel au démarrage, comme les compresseurs, les moteurs électriques et les équipements similaires.

Possibilité de fonctionnement en parallèle ou triphasé

Jusqu'à 6 convertisseurs peuvent fonctionner en parallèle pour obtenir plus de puissance en sortie.

Un fonctionnement avec une configuration triphasée est aussi possible.

Transfert de charge sur une autre source CA : le commutateur automatique

Si un commutateur de transfert automatique est requis, nous recommandons d'utiliser plutôt le MultiPlus ou le Quattro. Ces appareils intègrent le commutateur et la fonction chargeur du MultiPlus/Quattro peut être désactivée. Le fonctionnement des ordinateurs et des autres équipements électroniques ne sera pas perturbé puisque le MultiPlus/Quattro bénéficie d'un temps de transfert très rapide (moins de 20 milliseconds).

Relais programmable

Le Convertisseur Phoenix est équipé d'un relais programmable, qui est configuré par défaut comme relais d'alarme. Néanmoins, le relais peut être programmé pour tous types d'applications, par exemple comme relais de démarriage pour un groupe électrogène.

Configuration par interrupteurs DIP, tableau de commande VE. net ou ordinateur personnel

Le convertisseur Phoenix est livré prêt à l'emploi. Il existe trois possibilités pour modifier certains règles à volonté :

• Les paramètres les plus importants peuvent être changés facilement, en utilisant les interrupteurs DIP.
• Tous les réglages, à l'exception du relais calculable, peuvent être modifiés par l'intermédiaire du tableau de commande VE.Net.
• Tous les réglages peuvent être modifiés grâce à un PC et un logiciel gratuit, disponible en téléchargement sur notre site Web www.victronenergy.com

3.1 Commutateur on/off

Lorsque l'interrupteur est positionné sur « on », l'appareil est pleinement opérationnel. Le convertisseur est mis en marche et la LED « inverter on » s'allume.

3.2 Commande à distance

Il est possible de piloter l'appareil à distance avec un simple interrupteur marche/arrêt ou avec un tableau de commande Phoenix Inverter Control.

3.3 Indications des leds

LED éteinte

LED clignotide

LED allumée

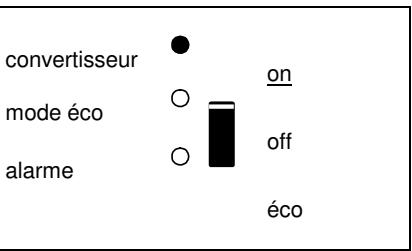

Le convertisseur est en marche et alimente la charge. Fonctionnement de la batterie.

Le convertisseur est en marche et alimente la charge.

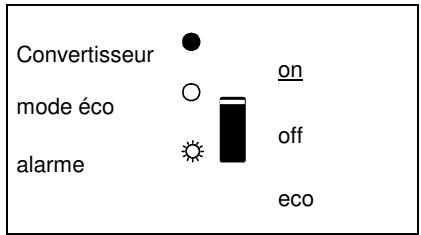

Préalarme : surcharge, ou tension de batterie basse, ou température du convertisseur élevée.

Le convertisseur est éteint.

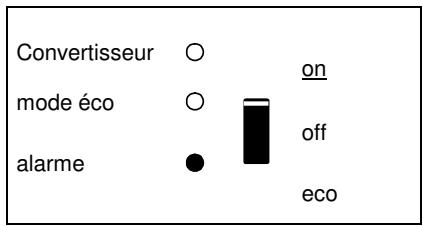

Alarme : surcharge, ou tension de batterie basse, ou température du convertisseur élevée, ou tension d'ondulation CC sur la borne de la batterie était trop élevée.

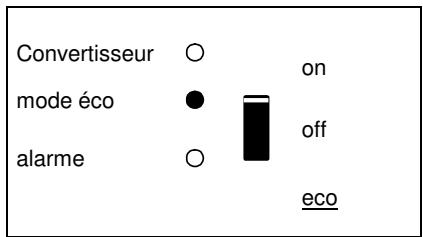

Le convertisseur est en "mode eco" et alimente la charge.

4. Installation

Cet appareil doit être installé par un électricien qualifié.

4.1 Emplacement

L'appareil doit être installé dans un endroit sec et bien ventilé, aussi près que possible des batteries. Conserver un espace libre d'au moins 10cm autour de l'appareil pour son refroidissement.

Une température ambience trop élevée aura pour conséquences :

Réduction de sa longévité.

Courant de charge réduit.

Puissance de pointe réduite ou arrêt total du convertisseur.

Ne jamais installer l'appareil directement au-dessus des batteries.

Le produit peut être fixé au mur. Pour l'installation, voir l'annexe A.

L'appareil peut être monté horizontalement ou verticalement; le montage vertical est préférible. La position verticale permet un refroidissement optimum.

L'intérieur de l'appareil doit rester accessible après l'installation.

Conserver une distance minimum entre l'appareil et les batteries afin de réduire les pertes de tension dans les câbles.

Pour des raisons de sécurité, cet appareil doit être installé dans un environnement résistant à la chaleur s'il est utilisé avec des équipements pour lesquels une importante puissance doit être convertie. Éviter la présence de produits chimiques, de composants synthétiques, de rideaux ou d'autres textiles, approximativement de l'appareil.

4.2 Raccordement des câbles de batterie

Pour bénéficier pleinement de la puissance maximale de l'appareil, il est nécessaire d'utiliser des batteries de capacité suffisante et des câbles de section suffisante. Voir le tableau.

	24/1200	24/1600	12/1200	12/1600
Section de câble recommandée (mm2)
1,51→ 5 m	25	35	50	70
5 → 10 m	50	70	100	140

	24/1200	24/1600	12/1200	12/1600
Capacité de batterie recommendée (Ah)	40 – 400	100 – 400	150 – 700	200 – 700

Remarque : la résistance interne est un facteur important si vous utilisez des batteries de faible capacité. Consultez votre fournisseur ou les chapitres correspondants de notre livre « Électricité à bord », en téléchargement sur notre site web.

Procédure

Procédez comme suit pour raccorder les cables de batterie :

Utilisez une clé à pipe isolante afin d'éviter de court-circuiter la batterie. Évitez de court-circuiter les câbles de batterie.

Raccorder les câbles de batterie : Le + (rouge) et le - (noir) à la batterie, voir l'annexe A. Inverser la polarité (le + au -, et le - au +) pourrait endommager l'appareil. (Un fusible de secours à l'intérieur du Multi Compact pourrait être endommagé).

Serrer fermement les écrous afin de réduire la résistance de contact autant que possible.

4.3 Raccordement du câblage CA

Cet appareil est un produit de classe de sécurité I (livré avec une borne de mise à la terre de protection).

Le câble neutre de la sortie CA du convertisseur est connecté au châssis.

Cela garantit le bon fonctionnement d'un GFCI (ou RCCB) à installer sur la sortie CA du convertisseur.

Le boîtier de l'appareil doit être raccordé à la mise à la terre, au châssis (du véhicule), ou à la plaque de terre ou à la coque (du bateau).

Procédure

Procéder comme suit pour raccorder les câbles CA:

Le câble de sortie CA peut être raccordé directement au raccord maje. (le raccord sort!)

Les points terminaux sont clairement indiqués. De gauche à droite : « N » (neutre), terre et « L1 » (phase).

4.4 Raccordements en option

Un certain nombre de connexions optionnelles sont possibles :

4.4.1 Tableau de bord à distance et interrupteur on/off à distance

L'appareil peut être contrôlé à distance de deux façons.

• Avec un interrupteur externe (connexion borne H; voir l'annexe A). Il ne fonctionne que si l'interrupteur du convertisseur est en position « on ».
• Avec le tableau de commande d'un Convertisseur Phoenix (raccordé à l'un des deux connecteurs RJ48 prises C, voir l'annexe A). Il ne fonctionne que si l'interrupteur du convertisseur est en position « on ».

Un seul contrôle à distance peut être connecté, c'est-à-dire un interrupteur ou un tableau de contrôle à distance.

4.4.2. Relais programmable

Les convertisseurs sont équipés d'un relais multifonction, qui est programmé par défaut comme relais d'alarme. (Le logiciel VEConfigure est nécessaire pour changer la fonctionnalité du relais).

4.4.3 Connexion en parallèle

Les convertisseurs peuvent être connectés en parallèle avec plusieurs appareils identiques. Pour ce faire, une connexion est établie entre les appareils par l'intermédiaire de câbles standard RJ-45 UTP. Le système (un ou plusieurs convertisseurs avec un tableau de commande en option) devra être configuré en conséquence (voir la section 5). Dans le cas de convertisseurs connectés en parallèle, les conditions suivantes doivent être respectées :

• Six appareils maximum peuvent être connectés en parallèle.
• Seuls des appareils identiques doivent être connectés en parallèle.
• Les câbles de raccordement CC entre les appareils doivent être de longueur égale et de section identique.

Si un point de distribution CC positif et négatif est utilisé, la section de la connexion entre les batteries et le point de distribution CC doit être au moins égale à la somme des sections requises pour les connexions entre le point de distribution et les convertisseurs.

• Placez les convertisseurs à proximité les uns des autres, mais conservez au moins 10 cm d'espace libre pour la ventilation, en dessous, au-dessus et sur les côtés.
• Les câbles UTP doivent être branchés directement d'un appareil à l'autre (et au tableau de commande à distance). Les boîtiers de connexion/séparation ne sont pas autorisés.
• Un seul moyen de commande à distance (tableau ou interrupteur) peut être raccordé au système.

4.4.4 Fonctionnement en triphasé

Le convertisseur Phoenix peut être également utilisé dans une configuration triphasée. Pour ce faire, une connexion est établie entre les appareils par l'intermédiaire de câbles standard RJ-45 UTP (comme pour le fonctionnement en parallèle). Le système (des convertisseurs et un tableau de commande en option) devra être configuré en conséquence (voir la section 5).

Conditions préalables : voir la section 4.4.3.

5. Configuration

La modification des réglages doit être effectuée par un électricien qualifié. Lire attentivement les instructions avant d'effectuer les changements. Les batteries doivent être placées dans un endroit sec et bien aéré lors du chargement.

5.1 Réglages standard : prêt à l'emploi

À la livraison, le convertisseur Phoenix est configuré avec les valeurs d'usine standard. En général, ces réglages sont adaptés à la configuration pour un système indépendant.

Réglages d'usine standard

Fréquence du convertisseur 50 Hz

Tension du convertisseur 230 V CA

Indépendant / Parallèle / Triphasé indépendant

Mode Recherche off

Relais programmable fonction d'alarme

Fréquence du convertisseur

Fréquence de sortie

Réglage : 50 Hz ; 60 Hz

Tension du convertisseur

Réglage : 210-245V

Configuration indépendante / en parallèle / bi-triphasee

En utilisant plusieurs appareils, il est possible de :

• Augmenter la puissance totale du convertisseur (plusieurs appareils en parallèle).
• Créer un système par phase auxiliaire.
• Créer un système triphasé.

Les configurations standard du produit sont prévues pour un fonctionnement indépendant. Pour un fonctionnement en parallèle, triphasé ou séparé, voir la section 4.4.3 et 4.4.4.

Mode recherche (Search Mode) (applicable uniquement pour une configuration indépendante)

Si le mode Recherche est en position « on », la consommation de puissance en fonctionnement de non charge se réduit d'environ 70 %. Grâce à ce mode quand le Compact fonctionne en mode convertisseur, il est arrêté en cas d'absence de charge ou de charge très faible, puis mis en marche toutes les deux secondes pour une courte période. Si le courant de sortie dépasse le niveau définit, le convertisseur continue à fonctionner. Dans le cas contraire, le convertisseur s'arrête à nouveau.

Le mode Recherche peut être configuré avec un interrupteur DIP.

Les niveaux de charge du mode Recherche « shut down » (déconnecté) et « Remain on » (allumé) peuvent être configurés avec VEConfigure.

La configuration standard est :

Déconnecté : 40 Watt (charge linéaire).

Allumé : 100 Watt (charge linéaire).

AES (automatic economy switch - interrupteur automatique économique)

Au lieu du mode Recherche, le mode AES peut aussi être choisi (à l'aide de VEConfigure seulement).

Si ce réglage est défini sur « on », la consommation électrique en fonctionnement sans charge et avec des charges faibles est réduite d'environ 20%, en « rétrécissant » légèrement la tension sinusoidale.

Ce paramètre n'est pas réglable par des interrupteurs DIP.

Applicable uniquement à une configuration indépendante.

Relais programmable

Par défaut, le relais programmable est configuré comme relais d'alarme, c'est-à-dire que le relais est désamorcé dans le cas d'une alarme ou d'une préalarme (convertisseur presque trop chaud, ondulation d'entrée presque trop élevée, tension de batterie presque trop faible).

Ce paramètre n'est pas réglable par des interrupteurs DIP.

5.3 Configuration par ordinateur

Tous les réglages peuvent être modifiés par ordinateur ou via un tableau de commande VE.Net (à l'exception du relais multifonction et du VirtualSwitch lors de l'utilisation de VE.Net). Certains réglages peuvent être changés avec les commutateurs DIP (voir Section 5.2).

Pour modifier les réglages par ordinateur, les conditions suivantes sont requises :

• Logiciel VECfgurell : peut être téléchargé gratuitement sur notre site www.victronenergy.com.
• Un câble RJ-45 UTP et la carte d'interface MK2.2b RS-485/RS-232. Si votre âble d'interface RS-232/USB. Les deux sont disponibles chez Victron Energy.

VE. Bus Quick Configure Setup est un logiciel qui permet de configurer, de manière simple, un Compact ou des systèmes avec un maximum de trois Compacts (en parallèle ou en configuration triphasée). VEConfigurell fait partie de ce logiciel.

Ce logiciel peut être téléchargé gratuitement sur notre site www.victronenergy.com.

Pour un raccordement à votre ordinateur, un cable RJ-45 UTP et la carte d'interface MK2.2b RS-485/RS-232 sont requis.

Si votre ordinateur ne dispose pas de connexion RS-232, mais qu'il dispose d'un port USB, vous aurez également besoin d'un câble d'interface RS-232/USB. Les deux sont disponibles chez Victron Energy.

5.3.2 VE. bus system configurator et clélectronique (dongle)

Pour configurer des applications avancées et/ou des systèmes avec quatre convertisseurs ou plus, il est nécessaire d'utiliser le logiciel VE. Bus System Configurator. Le logiciel peut être téléchargé gratuitement sur notre site www.victronenergy.com. VEConfigur fait partie de ce logiciel.

Vous souspouces configurer le système sans clé électronique et l'utiliser pendant 15 minutes (en mode démonstration). Pour une utilisation permanente, une clé électronique (disponible avec un coût supplémentaire) est nécessaire.

Pour un raccordement à votre ordinateur, un câble RJ-45 UTP et la carte d'interface MK2.2b RS-485/RS-232 sont requis.

Si votre ordinateur ne dispose pas de connexion RS-232, mais qu'il dispose d'un port USB, vous aurez également besoin d'un câble d'interface RS-232/USB. Les deux sont disponibles chez Victron Energy.

5.4 Configuration avec un tableau de commande ve.net

Pour ce faire, un tableau de commande VE. Net et le convertisseur VE. Net - VE. Bus sont requis.

Avec VE. Net, vous pouvez configurer tous les paramètres, à l'exception du relais multifonction et du VirtualSwitch.

5.5 Configuration avec les interrupteurs DIP

Certains réglages peuvent être changés avec les interrupteurs DIP

Procedure:

a) Allumer le Compact, de préférence sans charge b) Régler les interrupteurs DIP tel que requis. c) Sauvegarder les réglages en tournant l'interrupteur DIP 8 sur « on » et ensuite revenir sur « off ».

5.5.1. Interrupteur DIP 1 et 2

ds1 (configuration par défaut « off »)

Lors de la connexion d'un tableau Multi Control : cela devrait être « on »

Lors de la connexion d'un tableau Multi Control : cela devrait être « off »

ds5: Fréquence du convertisseur

off = 50 Hz

on = 60 Hz

ds6: Mode Recherche

off = off

on = on

5.5.2 Exemples de configuration

L'exemple 1 illustre le réglage d'usine (puisque les réglages d'usine sont effectifs par ordinateur, tous les interrupteurs DIP d'un nouvel appareil sont réglés sur « off », sauf pour DS-2).

Sauvegarder les configurations (DS3-DS7) en changeant l'interrupteur DS-8 de off à on, et ensuite remettre sur off.

Les LEDs "Convertisseur" et "mode éco" et "alarme" vont clignoter quatre fois pour indiquer l'acceptation des paramètres.

6. Maintenance

Le Compact ne nécessite aucune maintenance particulière. Il suffit de vérifier tous les raccordements une fois par an. Éviter l'humidité et l'huile/suie/vapeur, et conserver l'appareil propre.

7. Tableau de résolution des PANNES

Faire comme suit pour une détection rapide des pannes fréquentes.

Consulter le fournisseur Victron Energy si la panne ne peut pas être résolue.

Problème	Cause	Solution
Le convertisseur ne fonctionne pas correctement quand il est allumé	La tension de batterie est trop élevé ou trop faible.	S'assurer que la tension de batterie correspond à la valeur correcte.
Le convertisseur a du mal à fonctionner	Le processeur n'est pas en mode fonctionnement.	Commuter l'interrupteur off, attendre 4 secondes. Commuter l'interrupteur sur on.
La LED alarme clignote	Préalarme alt : 1. La tension d'entrée CC est faible.	Charger la batterie ou vérifier les raccordements de batterie.
La LED alarme clignote	Préalarme alt : 2. La température ambiente est aussi trop élevé.	Installer le convertisseur dans un environnement frais et bien ventilé ou réduire la charge.
La LED alarme clignote	Préalarme alt : 3. La charge du convertisseur est plus élevé que la charge nominale.	Réduire la charge.
La LED alarme clignote	Préalarme alt : 4. La tension d'ondulation sur l'entrée CC dépasse 1,5 V rms.	Vérifier les raccordements et les bornes de la batterie. Vérifier la capacité de batterie : augmenter si nécessaire.
La LED alarme clignote par intermittence	Préalarme alt : 5. La tension de batterie est faible et la charge est trop élevé.	Charger les batteries, réduire la charge, ou installer des batteries d'une capacité supérieure. Installer des cables de batterie plus courts et/ou plus écais.
La LED alarme est allumée	Le convertisseur a coupé la préalarme suivante.	Vérifier le tableau pour le mode d'action approprié.

Convertisseur Phoenix	12 Volt	C 12/1200	C 12/1600
	24 Volt	C 24/1200	C 24/1600
CONVERTISSEUR
Plage de tension d'entrée (V CC)		9,5 – 17 V	19 – 33 V
Sortie		Tension de sortie : 230 VCA ± 2 %Fréquence : 50 Hz ± 0,1 % (1)
Puisance de sortie cont. à 25 °C (VA) (3)		1200	1600
Puisance de sortie cont. à 25 °C (W)		1000	1300
Puisance de sortie cont. à 40 °C (W)		900	1200
Puisance de créée (W)		2400	3000
Efficacité maximum (%)		92 / 94	92 / 94
Puisance de charge zéro (W)		8 / 10	8 / 10
Puisance de charge zéro en mode recherche (W)		2 / 3	2 / 3
GÉNÉRAL
Relais Programmable (4)		oui
Protection (2)		Voir a - g
Caractéristiques communes		Plage de température de fonctionnement : -20 à +50 ° C(refroidissement par ventilateur)Humidity (échévement libre) : max 95 %
BOITIER
Caractéristiques communes		Matériau & Couleur: aluminium (bleu RAL 5012)Degré de protection : IP 21
Raccordement batterie		Câbles de batterie de 1.5 mètres
Connexions 230 V CA		Raccord G-ST18i
Poids (kg)		10
Dimensions (H x L x P en mm)		375 x 214 x 110
STANDARDS
Sécurité		EN 60335-1, EN 60335-2-29
Émission / Immunité		EN55014-1, EN 55014-2, EN 61000-3-3

1) Configuration possible en 60Hz et 240V 2) Protection a. Court-circuit en sortie b. Surcharge c. Tension de batterie trop élevée c. Tension de batterie trop faible e. Température trop élevée f. 230 V CA sur la sortie du convertisseur g. Ondulation de la tension d'entrée trop haute 3) Charge non linéaire, facteur de crête 3:1 4) Relais calculable qui peut être configuré en alarme générale, sous-tension CC ou fonction de signal du démarrage groupe
