8. TECHNISCHE SPECIFICATIONS

Phoenix Inverter	12 Volt 24 Volt	C 12/1200 C 24/1200	C 12/1600 C 24/1600
INVERTER
Ingangsspanningsbereik (V DC)		9,5 – 17 V	19 – 33 V
Uitgang (1)		Output voltage: 230 VAC ± 2% Frequency: 50 Hz ± 0,1% (1)
Continu vermogen bij 25℃ (VA) (3)		1200	1600
Continu vermogen bij 25℃ (W)		1000	1300
Continu vermogen bij 40℃ (W)		900	1200
Piek vermogen (W)		2400	3000
Maximaal rendement (%)		92 / 94	92 / 94
Nullast (W)		8 / 10	8 / 10
Nullast in Search Mode (W)		2 / 3	2 / 3
GENERAL
Programmeerbaar relais (4)		yes
Bveiligungen (2)		a - g
Algemeen		Operating temp. range: -20 to +50℃ (fan assisted cooling) Humidity (non condensing) : max 95%
BEHUIZING
Algemeen		Material & Colour: aluminium (blue RAL 5012) Protection category: IP 21
Accu-aansluiting		Battery cables of 1.5 meter
230 V AC-aansluiting		G-ST18i connector
Gewicht (kg)		10
Afmetingen (hxbxd in mm)		375x214x110
NORMEN
Veiligheid		EN 60335-1, EN 60335-2-29
Emissie / Immuniteit		EN55014-1, EN 55014-2, EN 61000-3-3

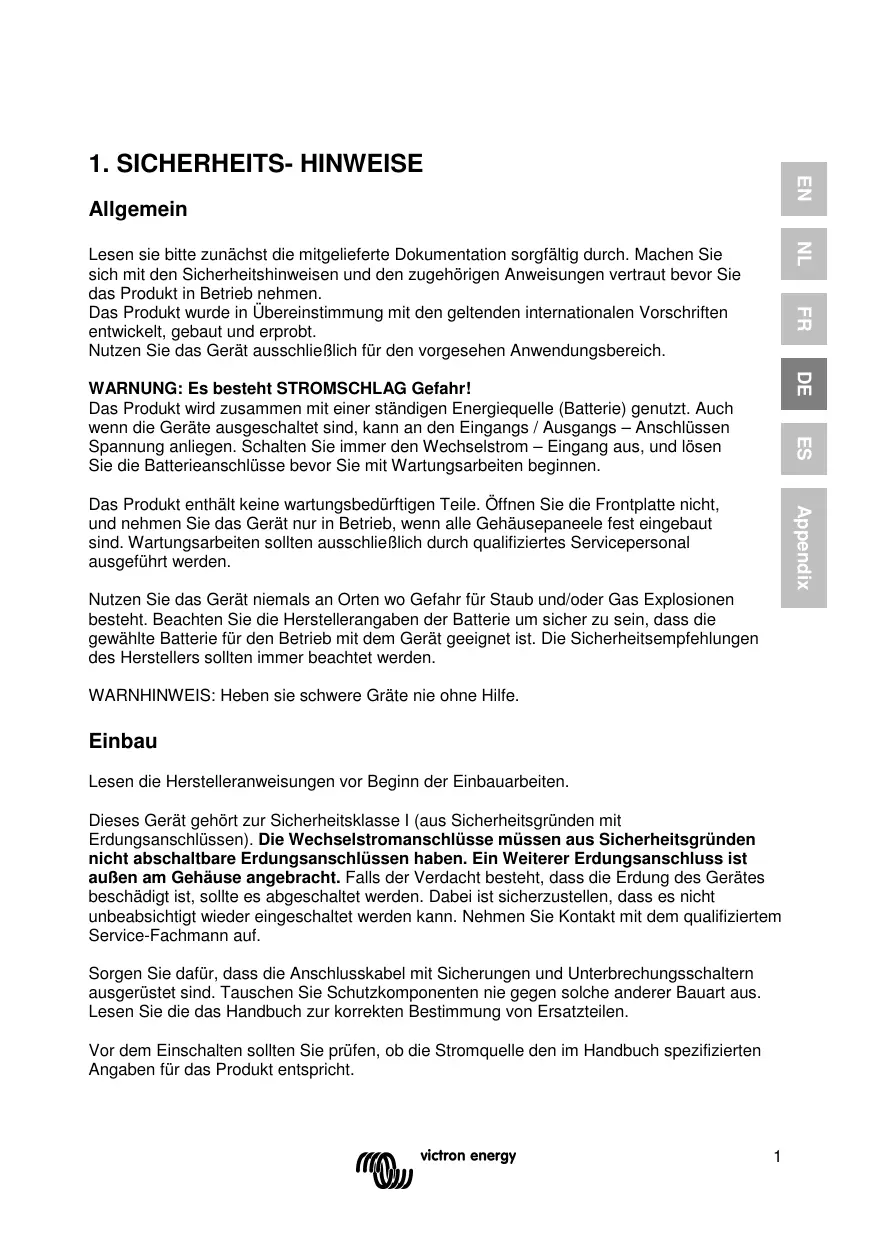

1. SICHERHEITS- HINWEISE

Allgemein

Lesen sieitte zunachst die mitgelieferte Dokumentation sorgfaltig durch. Machen Sie sich mit den Sicherheitschinweisen und den zugehorigen Anweisungen vertraut bevor Sie das Produkt in Betriebephmen.

Das Produkt wurde in Übereinstimmung mit den geltenden internationalen Vorschriften entwickelt, gebaut und erprobt.

Nutzen Sie das Gerät ausschließlich für den vorgesehen Anwendungsbereich.

WARNING: Es besteht STROMSCHLAG Gefahr!

Das Produkt wird zusammen mit einer ständigen Energiequelle (Batterie) genutzt. Auch wenn die Geräte ausgescheltet sind, kann an den Eingangs / Ausgangs - Anschlüssen Spannung anliegen. Schalten Sie immer den Wechselstrom - Eingang aus, und losen Sie die Batterieanschlussbevor Sie mit Wartungsarbeiten beginnen.

Das Produkt enthalt keine wartungsbedürftigen Teile. Öffnen Sie die Frontplatte nicht, und nehmen Sie das Gerät nur in Betrieb, wenn alle Gehäusepaneele fest eingebaut sind. Wartungsarbeiten sollen ausschließlich durch qualifiziertes Servicepersonal ausgeführten werden.

Nutzen Sie das Gerät niemals an Orten wo Gefahr für Staub und/oder Gas Explosionen besteht. Beachten Sie die Herstellerangaben der Batterie um safer zu sein, dass die gewährte Batterie für den Betrieb mit dem Gerät geeignet ist. Die Sicherheitsempfehlungen des Herstellers sollenn immer beachtet werden.

WARNHINWEIS: Hebem sie schwere Grate nie ohne Hilfe.

Einbau

Lesen die Herstelleranweisungen vor Beginn der Einbauarbeiten.

Dieses Gerät gehört zur Sicherheitsklasse I (aus Sicherheitsgründen mit Erdungsanschlussen). Die Wechselstromanschlussüsse müssen aus Sicherheitsgründen nicht abschaltbare Erdungsanschlussen haben. Ein Weiterer Erdungsanschluss ist außen am Gehäuse angebracht. Falls der Verdacht besteht, dass die Erdung des Gerätes beschädigt ist, sollte es abgeschelt werden. Dabei ist saferzustellen, dass es nicht unbeabsichtigt wieder eingeschaltet werden kann. Nehmen Sie Kontakt mit dem qualifiziertem Service-Fachmann auf.

Sorgen Sie damit, dass die Anschlusskabel mit Sicherungen und Unterbrechungsschaltern ausgerüstet sind. Tauschen Sie Schutzkomponenten nie gegen solche anderer Bauart aus. Lesen Sie die das Handbuch zur korrekten Bestimmung von Ersatzteilen.

Vor dem Einsatz sollen den Sie prufen, ob die Stromquelle den im Handbuch spezifizierten Angaben für das Produkt entspricht.

Stellen Sie safer, dass das Gerät im Rahmen korreter Betriebsbedingungen betrieben wird. Betreiben Sie es nie in nasser oder staubiger Umgebung. Gewährleisten Sie immer genugend Luftungsfreiraum um das Gerät herum, und blockieren Sie nicht die Luftungsöffnungen. Installieren Sie das Gerät in einer hitzebeständigen Umgebung. Stellen Sie deshalb safer, dass sich weder Chemikalien, brennbare Kunststoffe, Vorhänge oder andere Textilien in unmittelbarer Höhe zum Einbauort befinden.

Transport und Lagerung

Gewährleisten Sie dass bei Transport und Lagerung des Produktes die Netz-Zuleitungen und Batteriekabel abgeklemmt sind.

Für Transport der Geräte in anderen als den Originalverpackungen kann keine Haftung übernommen werden.

Lagern Sie das Produkt in trockenen Räumen bei Temperaturen zwischen -20^ und 60^ .

Beachten Sie hinsichtlich Transport, Lagerung und Entsorgung die Hinweise des Batterieherstellers.

2. BESCHREIBUNG

2.1 Allgemeines

SinusMax - Höchstwertige Technik

Die Phoenix Wechselrichter-Baureihe wurde für gewerblichen Einsatz für ein breites Anwendungsspektrum entwickelt. Die Entwurfsbedingungen verlangten einen echte Sinus-Wechselrichter mit bestmöglichem Wirkungsgrad bei kompromissloser Leistungsbereitschaft. Durch die Anwendung von Hybrid-HF-Technologie entstand ein hochwertiges Spitzengerät.

Mit neuester Hybrid-Technologie entstand ein Spitzenprodukt mit kompakten Einbaumaßen, geringem Gewicht und der Fährigkeit problemlos die notwendige Leistung für jeder nur denkBare Belastung bereitzustellen.

Besonderss hohe Anlaufleistung

Eine Besonderheit der SinusMaxTechnologie ist es, besonders hohe Anlaufleistung abgeben zu konnen. Mit konventioneller HF-Technologie ist das nicht möglich. Phoenix Wechselrichter konnen auch schwierige Anlaufprobleme wie Kompressoren, Elektromotoren oder ähnlichen Anwendungen auftreten konnen, sicher zu beherrschen.

Parallel und 3-Phasen Betrieb sind möglich

Bis zu sechs Wechselrichter können bei hohem Leistungsbedarf parallel geschlossen werden.

Auch Drei-Phasen Betrieb ist möglich.

Lastumschaltung auf eine andere Wechselstromquelle: Der automatische Übergangsschalter

Falls ein automatischer Übergangsschalter erforderlich ist empfehlen wir den Einbau eines MultiPlus oder Quattro Gerätes. Bei diesen Produkten ist der Übergangsschalter eingebaut, und die Laderfunktion des MultiPlus/Quattro kann ausgeschelt werden. Computer und andere elektronische Geräte laufen unterbrechungsfrei weiter, Denn die Schaltzeit des Multi/Quattro liegt unterhalb von 20 msec.

Programmierbares Relais

Der Phoenix Wechselrichter hat ein programmierbares Mehrfunktionsrelais, das in der Grundeinstellung als Alarm Relais arbeitet. Dieses Relais kann jedoch für eine Vielzahl von Zusatz-Funktionen programmiert werden, wie z.B. als Startrelais für einen Generator.

Programmierbar mit DIP Schaltern, mit VE.Net Paneel oder dem PC.

Der Phoenix Wechselrichter wird einsatzbereit gefeliefert. Es gibt drei Möglichkeiten Einstellungen falls erforderlich zu verändern:

• Die wichtigen Einstellungen können sehr einfach über DIP Schalter eingestellt werden.
• Alle Einstellungen mit Ausnahme die des programmierbaren Relais können mit dem VE.Net Paneel verändert werden.
• Alle Einstellungen können mit dem PC und der entsprechenden Software, die kostenfrei über www.victronenergy.com geladen werden kann, vorgenommen werden.

3. BETRIEB

3.1 Ein/Aus Schalter

Wenn der Schalter auf "on" steht ist das Gerät betriebsbereit. Der Wechselrichter beginnt zu arbeiten und die LED "Inverter on" Goes an.

3.2 Fernbedienung

Fernbedienung ist über einen einfen "Ein/Aus"-Schalter oder über das Phoenix Wechselrichter Kontroll-Paneel möglich.

3.3 LED Anzeigen

LED aus

LED blinkt

LED brennt

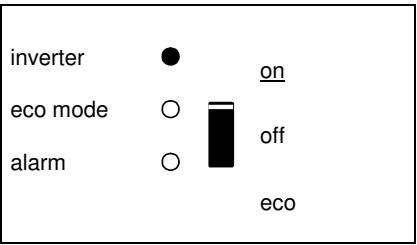

Der Wechselrichter ist eingeschaltet und liefert Strom an die Verbraucher. Batteriebetrieb.

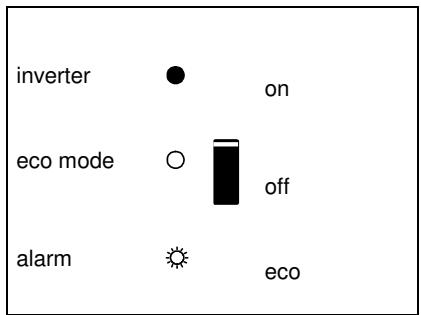

Der Wechselrichter ist eingeschaltet und liefert Strom an die Verbraucher. Vorwarnung: Überast, oder niedrige Batteriespannung, oder Wechselrichter-Temperatur hoch.

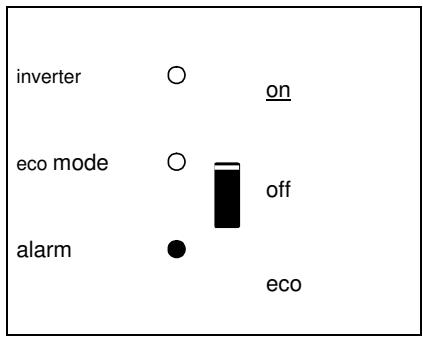

Der Wechselrichter ist ausgeschaltet. Alarm: Überlast, oder Niedrige Batteriespannung, oder Hohe Wechselrichter-Temperatur, oder Gleichstrom-Brummspannung am Batterie-Ausgang zu hoch.

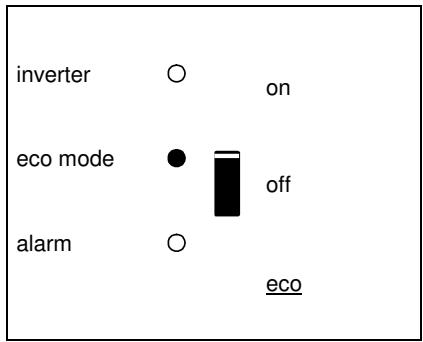

Der Wechselrichter arbeitet im "eco mode" und liefert Strom an di Verbraucher.

4. INSTALLATION

Dieses Produktarf nur durch qualifiziertes Fachpersonal eingebaut werden.

4.1 Einbauort

Das Gerät muss in trockener und gut belufteter Umgebung möglichst nahe zu den Batterien aufgestellt werden. Ein Freiraum von wichtstens 10 cm soll um das Gerät herum aus Lüftungsgründen vorhanden sein.

Extrem hohe AuBentemperaturesn fuhren zu:

Verkürzter Einsatzdauer.

Verringerung des Ladestroms.

Verringerter Spitzenleistung oder Abschalten des Wechselrichters.

Das Gerät sollte nicht unmittelbar oberhalb von Batterien eingebaut werden.

Das Gerät ist für Wandmontage geeignet. Bezüglich der Montage siehe Anhang.

Das Gerät kann sowohl horizontal als auch vertikal eingebaut werden. Aus Kühlungsgründen ist vertikaler Einbau zu bevorzugen.

Das Innere des Gerätes muss auch nach dem Einbau zugänglich bleiben.

Achten Sie auf möglichst geringen Abstand zwischen dem Gerät und den Batterien um Spanningsverluste durchunnötig lange Kabel gering zu halten.

Aus Sicherheitsgründen sollen das Gerät in feuerhemmenden Räumen eingebaut werden, insbesondere dann, wenn es starke Verbraucher versorgen soll. So sollenn Chemikalien, Kunststoffe, Vorhänge und andere Textilien nicht in unmittelbarer Höhevorhanden sein.

4.2 Anschluss der Batteriekabel

Um die volle Leistungsfähigkeit des Produktes zu nutzen, sollenen Batterien mit ausreichender Kapazität über Kabel mit ausreichenden Querschnitten angeschlossen werden. Siehe Tabelle.

	24/1200	24/1600	12/1200	12/1600
Empfohlener Kabelquerschnitt (mm2)
1,51→ 5 m	25	35	50	70
5 → 10 m	50	70	100	140

1) konfektionierte Kabellange: 1.5m

	24/1200	24/1600	12/1200	12/1600
Empfohlene Batteriekapazität (Ah))	40 – 400	100 – 400	150 – 700	200 – 700

Anmerkung: Innenwiderstand ist der wichtige Einflussfaktor bei der Nutzung von Batterien niedriger Kapazität. Fragen sie ihren Lieferanten oder lesen sie die entsprechenden Abschnittte unseres Buches "Immer Strom", das Sie von unserer本网站 herunterlagen können.

Vorphensweise

Gehen Sie beim Anschluss der Batteriekabel wie folgt vor:

Nutzen Sie isolierte Spannschlüssel zur Vermeidung von Kurzschlüssen. Vermeiden Sie Kurzschlüsse an den Batteriekabeln.

Anschluss der Batteriekabel: + (rot) und - (schwarz), an die Batterie siehe Anhang A. Verkehrte Polung (+ an - und - an +) führt zur Schädigung des Produkts. (Die Sicherung im MultiPlus Compact kann beschädigt werden) Ziehen Sie alle Befestigungsschrauben fest an um auch die Kontaktwiderstände so welt wie möglich zu reduzieren.

4.3 Anschluss der Wechselstromverkabelung

Dieses Produkt entspricht der Sicherheitsklasse I (mit Sicherungserdung).

Der Null-Leiter des Wechselstromausgangs these Wechselrichters muß mit dem Gehäuse verbunden werden.

Damit wird die korrekte Funktion des Fehlerstromschutzschalters GFCI, der Im Wechselstromausgang theses Wechselrichters eingebaut werden muss gewährleistet.

Das Gehäuse des Gerätes muß geerdet werden. Bei Fahrzeugen am Chassis, bei Booten am Rumpf oder der Erdungsplatte.

Vorphensweise

Gehen Sie wie folgt vor um die Wechselstromkabel anzuschreiben:

Das Wechselstrom-Ausgangskabel kann direkt am Ausgangstecker angeschlossen werden.

Die Anschlüsse sing eindeutig markiert. Von links nach rechts: "N" (Null), Erdung, und "L1" (Phase).

Eine Anzahl optionaler Anschlüsse ist möglich:

4.4.1 Fernbedienungsschalter für "Ein" / "Aus" und Fernbedienungspaneel.

Für die Fernbedienung des Gerätes gibt es zwei verschiedene Möglichkeit.

• Mit einem externen Schalter (Anschlussklemme H, Anhang A). Hierzu muss der Schalter des Wechselrichters auf „on“ stehen.
• Mit einem Phoenix Inverter Control Panel (Anschluss an einen der beiden RJ48 Stecker C, siehe Anhang A). Hierzu muss der Schalter des Wechselrichters auf „on“ stehen.

Es kann nur eine Fernbedienung d.h. entweder Schalter oder Paneel angeschlossen werden.

4.4.2. Das programmbare Relais

Die Wechselrichter sind mit einem Multifunktions-Relais ausgestattet, das in der Werkseinstellung als Alarmrelais programmiert wurde. Zur Änderung der Relais-Funktionen wird die VEConfigure Software besteht.

4.4.3 Parallel Betrieb

Die Wechselrichter konnen mit mehreren identischen Geräten zum Parallelbetrieb zusammen geschlossen werden. Hierzu werden mit Standard RJ45UTP - Kabeln entsprachende Verbindungen zwischen den Geräten hergestellt. Das so geschalte System (ein oder mehrere Wechselrichter und eventuell ein Bedienungspaneel) muss dann neu konfiguriert werden (siehe Abschnitt 5).

Bei Parallelschaltung ist folgenden zu beachten:

• Maximal sechs Geräte können parallel arbeiten.
• Nur hinsichtlich Leistung und Typ identische Geräte dürfen kombiniert werden.
• Die Gleichstrom-Anschlusskabel zu den Geräten müssen gleich lang und von gleichem Querschnitt sein.
• Falls ein positiver und ein negativer Verteilerpunkt gewählt wird, muss der Querschnitt zwischen dem Verteilerpunkt und den Batterien weniger stens der Summe der erforderlichen Querschnittte zwischen dem Verbindungspunkt und den Phoenix-Wechselrichtern entsprechen.
• Bauen Sie die Geräte so nahe wie möglich zueinander ein, aber mit mindestens 10 cm Lufttraum geben, über und unter den Geräten.
• Die UTP Kabel mussen immer direkt von einer zur{nachsten Einheit verbunden werden (und zum Fernbedienungspaneel). Verbindungs-/Splitter Dosen sind nicht zulässig.
• Im System kann lediglich eine Fernbedienung (Schalter oder Panele) eingebaut werden.

4.4.4 Dreiphasen-Schaltung

Die Phoenix Wechselrichter können auch in einem Drei-Phasen Netz eingesetzt werden. Hierzu müssen die Geräte über Standard RJ45 UTP Kabel ((identisch zu denen im Parallelbetrieb) verbunden werden. Das System (Geräte und u.U. ein

Fernbedienungspaneel) muss anschließend konfiguriert werden (siehe auch Abschnitt 5).

Voraussetzungen: Abschnitt 4.4.5.

5. EINSTELLUNGEN

Einstellungen sollen ausschließlich von darauf qualifiziertem Fachpersonal ausgeführten werden.

Machen Sie sich vor Beginn der Arbeiten gründlich mit den Einbauhinweisen vertraut.

Batterien sollen während der Ladung in trockener und gut belufteter Umgebung sein.

5.1 Standard Einstellungen: Bereit zum Betrieb

Der Phoenix Wechselrichter wird mit Standardeinstellungen gefelwert. Üblicherweise sind die für Einzelgerätbetrieb ausgelegt und Änderungen sind nicht erforderlich.

Standard Fabrikeinstellungen

Wechselrichter-Frequency

50 Hz

Wechselrichter-Spannung

230 VAC

Einzelgerät / Parallel / 3-Phasen

Einzelgerät

Such Modus

aus

Programmierbares Relais

Alarm Funktion

5.2 Erläuterung der Einstellungen

Wechselrichter Freqenz

Ausgangsfrequency

Einstellmöglichkeit: 50Hz; 60Hz

Wechselrichter Spannung

Einstellbar: 210 - 245V

Einzelbetrieb / Parallelbetrieb / 3-Phasenbetrieb

Mit der Nutzung mehrerer Geräte ist es möglich:

-Die Gesamtleistung zu erhöhen (Parallelschaltung mehrerer Geräte).

• Create a split-phase system.

• Aufbau eines 3-Phasen Systems.

Die Standard Werkseinstellungen gelten für Einzelgerätebetrieb. Hinsichtlich von Parallel-, Dreiphasen- oder Mehrphasen-Betrieb beachten Sieitte die Abschnittte 4.4.3 and 4.4.4.

Such Modus (Nur bei Einzelgerätbetrieb)

Bei eingeschaltetem Suchmodus reduziert sich der Verbrauch um ca. 70% wenn keine Verbraucher anliegen. Wenn der Compact in dieser Betriebsart als Wechselrichter arbeitet, schaltet er bei fehlender oder sehr geringer außerer Belastung ab. Alle 2 Sekunden schaltet das Gerät kurzfristig an. Wenn die Belastung einen voreingestellen Wert übersteigt, schaltet das Gerät in den Dauerbetrieb. Falls keine Last anliegt schaltet das Gerät sich wieder ab.

Der Suchmodus kann über den DIP-Schalter eingestellt werden.

Die Belastungswerte in den Suchmodi "shut down" und "remain on" konnen mit

VEConfigureeingestelltwerden.

Die Standard Einstellungen sind:

Abschaltpunkt: 40 Watt (lineare Belastung).

Einschaltstrom: 100 Watt (lineare Last).

Statt des Suchmodus kann auch der AES-Modus gewählt werden (nur mit VEConfigure einstellbar).

Bei Wahl dieser Einstellung wird der Leistungsverbrauch ohne oder nur bei geringer Belastung um ca. 20% reduziert. Dies geschieht durch gingefügige Verkurzung der Sinuswellen-Länge. Diese Einstellung kann nicht mit DIP-Schaltern gemacht werden. Siealandst sich nur bei Einzelgerät-Betrieb anwenden.

Programmierbares Relais

In der Grundeinstellung ist das Relais als Alarmrelais konfiguriert. Es wird bei folgenden Reignissen anspruchen: Der Wechselrichter wird zu warm; die Brummspannung am Eingang wird zu hoch; die Batteriespannung wird zu niedrig.

Die Einstellungen können nicht mit DIP-Schaltern gemacht werden.

5.3 Konfiguration mit dem Computer

Alle Einstellungen können mit einem Computer oder dem VE.Net Paneel gemacht werden. (Ausnahme: Multifunktions-Relais und den virtuellen Schalter mit VE.Net.

Einige Einstellungen halten sich auch mit DIP-Schaltern machen (siehe Abschnitt 5.2)

Für Einstellungen mit dem Computer ist folgenden erforderlich:

• VEConfiguReill Software: kann kostenfrei über www.victronenergy.com. heruntergeladen werden.
• Ein RJ45 UTP Kabel und die MK2.2b RS485-auf-RS232 i Schnittstelle. Falls der Computer keinen RS232 Anschluss, aber USB hat, wird ein RS232-zu-USB Schnittstellenkabel benötigt. Beides ist bei Victron Energy erhältlich.

5.3.1 VE.Bus Schnell Konfigurations-Einstellung (VE.Bus Quick Configure Setup)

Bei VE.Bus Quick Configure Setup handelt es sich um ein Software Programm mit dem ein Compact oder ein System mit bis zu drei Geräten (für Parallel- oder Dreiphasen Betrieb) einfach konfiguriert werden können. VEConfigurell ist ein Teil deses Programms.

Die Software kann kostenfrei über www.victronenergy.com heruntergeladen werden.

Für den Anschluss an den Computer ist ein RJ45 UTP Kabel und die MK2.2b RS485-zu-RS232 Schnittstelle erforderlich.

Falls der Computer keinen RS232 Anschluss, aber USB hat, wird ein RS232-zu-USB

Schnittstellenkabel benötigt. Beides ist bei Victron Energy erhältlich.

5.3.2 VE.Bus System Konfiguration mit Dongle

Die Konfiguration fortschrittlicher Anwendungen und/oder von Systemen mit vier und mehr Wechselrichtern ist nur mit „VE.Bus System Configurator“ Software möglich.

For configuring advanced applications and/or systems with four or more inverters, VE.Bus System Configurator software must be used. Die Software kann kostenfrei über www.victronenergy.com. heruntergeladen werden. VEConfigurell ist Teil dieseres Programms.

Das System kann ohne den Dongle konfiguriert werden und kann dann für 15 Minuten zur Demonstration benutzt werden. Für den Dauerbetrieb ist der Dongle -gegen eine Extragebühr erhältlich, erforderlich.

Für den Computeranschluß muß ein RJ45 UTP Kabel und die MK2.2b RS485-to-RS232 Schnittstelle erforderlich.

Falls der Computer keine RS232 Verbindung hat aber USB-fähig ist, wird ein RS232-nach-USB Schnittstellen-Kabel benötigt. Beides ist bei Victron Energy erhältlich.

5.4 Einstellungen über das VE.Net Panel

Hierfür werden ein VE.Net Panel und ein VE.Net zu VE_BUS Konverter benötigt.

Mit dem VE.Net Paneel können Sie alle Parameter mit Ausnahme des multifunktionalen Relais und des Virtuellen Schalters einstehen.

5.5 Konfiguration mit DIP Schaltern

Eineige Einstellungen können mit DIP Schaltern vorgenommen werden:

Vorgehensweise:

a) Schalten Sie das Gerat ein, vorzugsweise ohne Belastung und ohne
Wechselspannung an den Eingängen. Der Compact wird dann als Wechselrichter arbeiten.
b) Stellen Sie die DIP-Schalter nach Vorschrift ein.
c) Speichern Sie die Einstellungen durch Schalten des DIP-Schalters No. 8 auf "on" und "out"

5.5.1. DIP Schalter 1 and 2

ds1 (Grundeinstellung "off").

Ohne Anschluss eines Paneels: bleibt auf "off".

Bei Anschluss eines Multi Control Paneels: Schalten auf "on".

ds2: (Grundeinstellung "on").

Ohne Paneelanschluss: bleibt auf "on".

Bei Anschluss eines Multi Control Paneels: Schalten auf "off".

ds5: Wechselrichter Freqenz

$$ \mathrm {o f f} = 5 0 \mathrm {H z} $$

$$ \mathrm {o n} = 6 0 \mathrm {H z} $$

ds6: Such Modus

$$ \mathrm {o f f} = \mathrm {o f f} $$

$$ o n = o n $$

5.5.2 Einstellungenbeispiele

Beispiel 1 ist die Fabrikeinstellung (Da die Fabrikeinstellungen mit einem Computer gemacht werden, sind alle DIP Schalter eines neuen Produktes mit Ausnahme von DS-2 auf 'off' gesetzt.

DS-1 Panel option	off	DS-1	off	DS-1	on
DS-2 Panel option	on	DS-2	on	DS-2	off
DS-3 Not used		DS-3		DS-3
DS-4 Not used		DS-4		DS-4
DS-5 Frequency		DS-5	off	DS-5	on
DS-6 Search mode	off	DS-6	off	DS-6	on
DS-7 Not used		DS-7		DS-7
DS-8 Store setting	→←	DS-8	→←	DS-8	→←
Beispiel 1: (Fabrikeinstellung)		Beispiel 2		Beispiel 3
1	kein Paneel verbunden	1	kein Paneel verbunden	1	kein Paneel verbunden
2	kein Paneel verbunden	2	kein Paneel verbunden	2	kein Paneel verbunden
5	Frequenz: 50Hz	5	Frequenz: 50Hz	5	Frequenz: 60Hz
6	Suchmodus aus	6	Suchmodus aus	6	Such-Modus ein
8 Speicherung: off→on→off		8 Speicherung: off→on→off		8 Speicherung: off→on→off

Zur Speicherung der Einstellungen muß der Schalter ds-8 von aus auf ein und dann darüber nach aus bewegt werden.

Die LED's ' Inverter', 'eco mode' und 'alarm' werden zur Anzeige der Annahme der Einstellungen vier mal blinken.

6. WARTUNG

Das Compact benötigt keine speziellen Unterhaltungsarbeiten. Es reicht aus ca. einmal jährlich alle Anschlüsse zu überprüfen. Vermeiden Sie Feuchtigkeit, Öl und Ruß-Dämpfe und halten Sie das Gerät sauber.

7. FEHLER-KORREKTUR-MASSNAHMEN

Gehen Sie bei der Fehlersuche entsprechend nachstehender Tabelle vor.

Fragen Sie ihren Victron Energy Handler falls der Fehler nichtbehoben werden kann.

Problem	Ursache	Lösung
Der Wechselrichter arbeitet nicht nach dem Einsatzen.	Die Batteriespannung ist zu hoch oder zu niedrig.	Stellen Sie safer, dass die Spannungen innerhalb der Betriebsgrenzen liegen.
Der Wechselrichter arbeitet nicht.	Der Prozessor ist im Außen-Betrieb Modus.	Schalten Sie den Front-Schalter aus, warten Sie 4 Sekunden und schalten Sie wieder ein.
Die Alarm LED blinkt.	Vor-Alarm alt. 1. Die Gleichstrom Eingangsspannung ist zu niedrig.	Laden Sie die Batterie oder prüfen Sie die Batterie-Anschlüsse.
Die Alarm LED blinkt	Vor-Alarm alt. 2. Die Umgebungstemperatur ist zu hoch.	Bringen Sie den Wechselrichter an einen kühleren und gut belufteten Einbauort. Reduzieren Sie die Belastung.
Die Alarm LED blinkt.	Vor-Alarm alt. 3. Die Wechselrichterbelastung liegt oberhalb der Nennlast	Reduzieren Sie die Belastung.
Die Alarm LED blinkt.	Voralarm alt. 4. Die Brumm-Spannung am Gleichstromeingang übersteigt 1.25 Vrms.	Prüfen Sie Batteriekabel und Anschlüsse. Prüfen Sie die Batteriekapazität und erhöhen Sie diese ggfs.
Die Alarm LED blinkt abwechselnd.	Vor-Alarm alt. 5. Die Batterie-Spannung ist niedrig und die Belastung ist zu hoch.	Laden Sie die Batterien, reduzieren Sie die Belastung oder wahren Sie größere Batteriekapazität. Nehmen Sie kürzere und/oder Dickere Batteriekabel.
Die Alarm LED brennt	Der Wechselrichter hat sich nach einem Voralarm abgeschaltet.	Suchen Sie in der Tabelle nach einer Lösungsmöglichkeit.

8. TECHNISCHE DATEN

Phoenix Wechselrichter	12 Volt	C 12/1200	C 12/1600
	24 Volt	C 24/1200	C 24/1600
WECHSELRICHTER
Eingangsspannungsbereich (V DC)		9,5 – 17 V	19 – 33 V
Ausgangs-Spannung		Ausgangs-Spannung: 230 VAC ± 2 % Frequenz: 50 Hz ± 0,1 % (1)
Ausgangs-Dauerleistung bei 25 °C (VA) (3)		1200	1600
Ausgangs-Dauerleistung bei 25 °C (W)		1000	1300
Ausgangs-Dauerleistung bei 40 °C (W)		900	1200
Spitzenleistung (W)		2400	3000
Maximaler Wirkungsgrad (%)		92 / 94	92 / 94
Leistungsaufnahme bei Nullast (W)		8 / 10	8 / 10
Nullast-Leistungsaufnahme, Suchmodus (W)		2 / 3	2 / 3
Allgemeine Daten
Programmierbares Relais (4)		ja
Schutz (2)		a - g
Gemeinsame Merkmale		Betriebstemperaturbereich: -20 bis +50 °C (Lüfterkühlung) Feuchte (nicht kondensierend) : max 95 %
GEHÄUSE
Gemeinsame Merkmale		Material & Farbe Aluminium (blau RAL 5012) Schutzklasse: IP 21
Batterieanschluss		Batteriekabel 1,5m
230 V Wechselstromanschluss		G-ST18i Stecker
Gewicht (kg)		10
Abmessungen (hxwxd in mm)		375x214x110
NORMEN
Sicherheit		EN 60335-1, EN 60335-2-29
Emission / Immunity		EN55014-1, EN 55014-2, EN 61000-3-3

1) Kann auf 60Hz und auf 240V angepasst werden
2) Schutz
a. Kurzschluss Ausgang
b. Überlast
c. Batteriespannung zu hoch
d. Batteriespannung zu niedrig
e. Temperatur zu hoch
f. 230VAC am Wechselrichter Ausgang
g. Eingangs-Brummspannung zu hoch
3) Nicht lineare Belastung, Spitzenfaktor 3:1
5) Programmierbares Relais kann als Allgemeines Alarmrelais, Gleichstrom-Unterspannungs- oder Generator Start-Signal geschäftet werden
