Type d'appareil	Chauffe-eau électrique
Capacité	Non précisé
Puissance	Non précisé
Alimentation	Électrique
Installation	Murale ou au sol
Matériau du réservoir	Non précisé
Protection contre la corrosion	Oui, anode sacrificielle
Thermostat	Réglable
Garantie	5 ans sur le réservoir, 2 ans sur les pièces
Normes	Conforme aux normes électriques et de sécurité
Dimensions	Non précisé
Poids	Non précisé
Couleur	Blanc
Accessoires inclus	Non précisé
Utilisation	Usage domestique
Entretien	Vidange et contrôle périodique recommandés

FOIRE AUX QUESTIONS - CALYPSO SPLIT INVERTER ATLANTIC

Comment régler la température de l'ATLANTIC CALYPSO SPLIT INVERTER ?

Utilisez la télécommande fournie pour sélectionner la température souhaitée. Appuyez sur le bouton 'Température' et utilisez les flèches pour ajuster.

Que faire si l'unité ne s'allume pas ?

Vérifiez que l'unité est correctement branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande a des piles fonctionnelles.

Pourquoi l'ATLANTIC CALYPSO SPLIT INVERTER fait-elle du bruit ?

Un léger bruit peut être normal pendant le fonctionnement, mais si le bruit est excessif, vérifiez qu'il n'y a pas d'obstructions autour de l'unité ou envisagez de contacter un technicien.

Comment nettoyer le filtre de l'unité ?

Retirez le panneau avant de l'unité, retirez le filtre et nettoyez-le délicatement à l'eau tiède. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

Que faire si l'unité ne refroidit pas correctement ?

Vérifiez que les filtres ne sont pas encrassés et que les bouches d'aération ne sont pas obstruées. Si le problème persiste, contactez un professionnel.

Comment régler le mode de fonctionnement de l'ATLANTIC CALYPSO SPLIT INVERTER ?

Utilisez la télécommande pour sélectionner le mode souhaité (refroidissement, chauffage, déshumidification, ventilation) en appuyant sur le bouton 'Mode'.

L'unité émet-elle des odeurs désagréables, que faire ?

Des odeurs peuvent provenir de filtres sales ou de moisissures. Nettoyez le filtre et assurez-vous que l'unité est propre. Si le problème persiste, contactez un technicien.

Quelle est la fréquence de maintenance requise pour l'unité ?

Il est recommandé de nettoyer les filtres tous les mois et de faire vérifier l'unité par un professionnel au moins une fois par an.

Comment réinitialiser l'unité ?

Pour réinitialiser l'unité, éteignez-la complètement, débranchez-la pendant environ 5 minutes, puis rebranchez-la et rallumez-la.

Où trouver le manuel d'utilisation de l'ATLANTIC CALYPSO SPLIT INVERTER ?

Le manuel d'utilisation peut généralement être téléchargé depuis le site web d'ATLANTIC ou se trouve dans l'emballage du produit.

MODE D'EMPLOI CALYPSO SPLIT INVERTER ATLANTIC

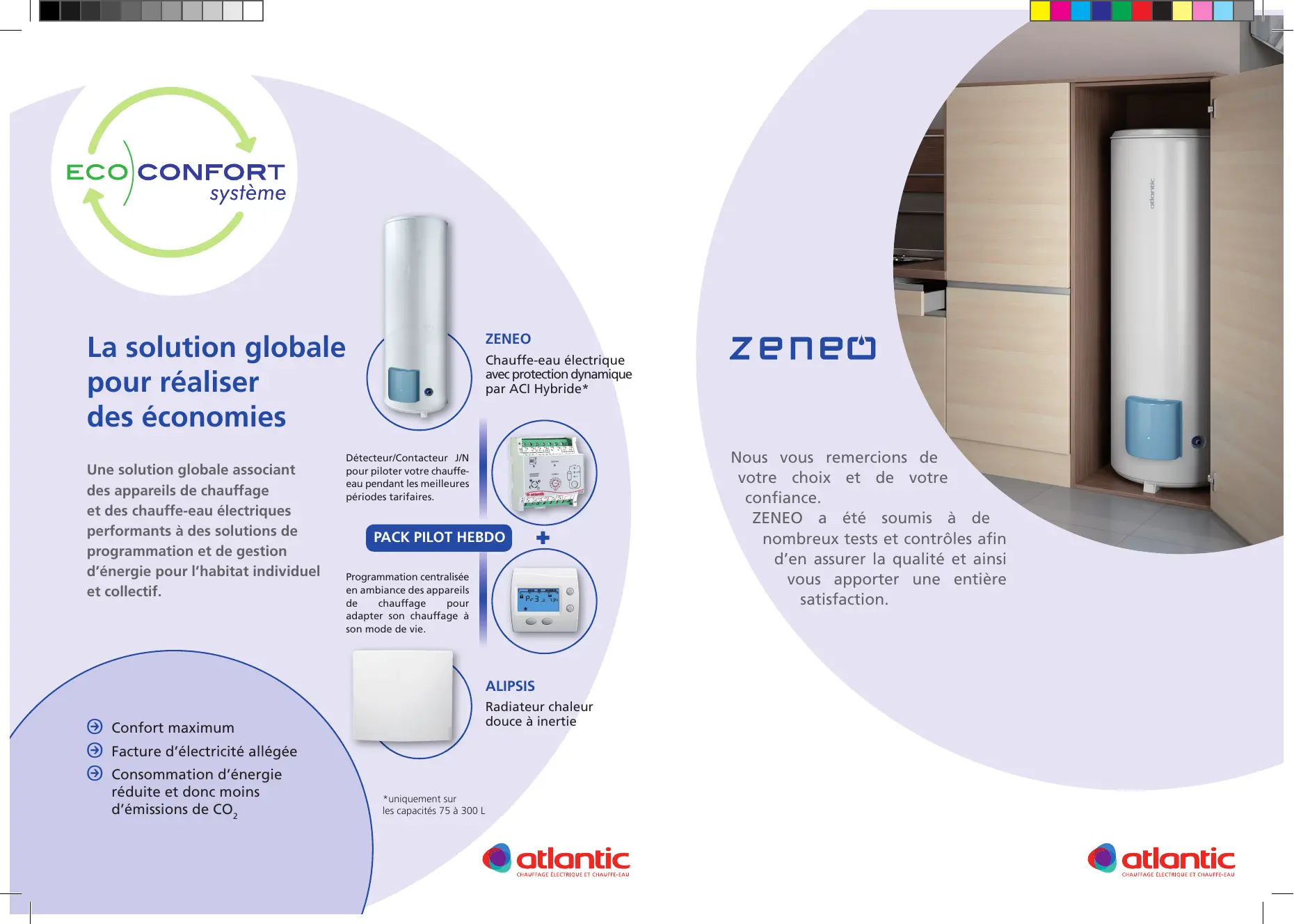

La solution globale pour réaliser des économies

Une solution globale associant des appareils de chauffage et des chauffe-eau électriques performants à des solutions de programmation et de gestion d'énergie pour l'habitat individuel et collectif.

Déteceur/Contacteur J/N pour piloter votre chauffe-eau pendant les mêmes périodes tarifaires.

PACK PILOT HEBDO

Programmation centralisée en ambiance des appareils de chauffage pour adapter son chauffage à son mode de vie.

Chauffe-eau avec protection par ACI Hyb

Confort maximum Facture d'électricité allégée Θ Consommation d'énergie réduite et donc moins d'émissions de CO_2

Radiateur chaleur douce à inertie

Avertissements

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doit pas être effectué par des enfants sans surveillance.

Attention : produit lourd à manipuler avec précaution

• Installer l'appareil dans un local à l'abri du gel. La destruction de l'appareil par suppression due au blocage de l'organe de sécurité est hors garantie.
• S'assurer que la cloison est capable de supporter le poids de l'appareil rempli d'eau.
• Si l'appareil doit être installé dans un local ou un emplacement dont la température ambiante est en permanence à plus de 35°C, prévoir une aération de ce local.

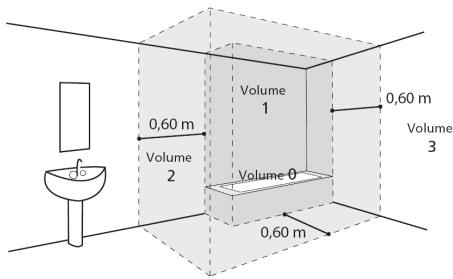

• Dans une salle de bain, ne pas installer ce produit dans les volumes V0, V1 et V2 (voir fig. ci-dessous). Si les dimensions ne le permettent pas, ils peuvent néanmoins être installés dans le volume V2 ou le plus haut possible dans le volume V1 pour un horizontal.

• Placer l'appareil dans un lieu accessible.
• Se reporter aux figures d'installation du chapitre «Installation».

Fixation d'un chauffe-eau vertical mural : Pour permettre l'échange éventuel de l'élément chauffant, laisser au-dessous des extrémités des tubes du chauffe-eau un espace libre de 480mm.

Raccordement hydraulique

Installer obligatoirement à l'abri du gel un organe de sécurité (ou tout autre dispositif limiteur de pression), neuf, de dimensions 3/4'' (1" pour le 500 L) et de pression 7 bar - 0,7 MPa - sur l'entrée du chauffe-eau, qui respectera les normes locales en vigueur.

De l'eau pouvant s'écouler du tuyau de décharge du dispositif limiteur de pression, le tuyau de décharge doit être maintenu ouvert à l'air libre.

Un tuyau de décharge raccordé au dispositif limiteur de pression doit être installé dans un environnement maintenu hors-gel et en pente continue vers le bas.

Le dispositif de vidange du limiteur de pression doit être mis en fonctionnement régulièrement afin de retarder les dépôts de tartre et de vérifier qu'il ne soit pas bloqué.

Un réducteur de pression (non fourni) est nécessaire lorsque la pression d'alimentation est supérieure à 5 bar - 0.5 MPa - qui sera placé sur l'alimentation principale.

Raccorder l'organe de sécurité à un tuyau de vidange, maintenu à l'air libre, dans un environnement hors gel, en pente continue vers le bas pour l'évacuation de l'eau de dilatation de la chauffe ou l'eau en cas de vidange du chauffe-eau.

Vidange: Couper l'alimentation électrique et l'eau froide. Ouvrir les robinets d'eau chaude puis manœuvrer la soupape de vidange de l'organe de sécurité.

Raccordement electrique

Avant tout démontage du capot, s'assurer que l'alimentation est coupée pour éviter tout risque de blessure ou d'électrocution.

L'installation électrique doit comporter en amont de l'appareil un dispositif de coupure omnipolaire (disjoncteur, fusible) conformément aux règles d'installation locales en vigueur (disjoncteur différentiel 30mA).

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Manuel d'installation et d'entretien

Chauffe-eau

Présentation du matériel 4

Caractéristiques 4

Les accessoires compatibles 8

Installation 11

Mise en place du chauffe-eau 11

Mise en service du chauffe-eau 17

Remplissage du chauffe-eau 17

Vérification du bon fonctionnement 17

Recommandations du GIFAM 18

Risques mécaniques 18

Risques électriques 18

Risques hydrauliques 18

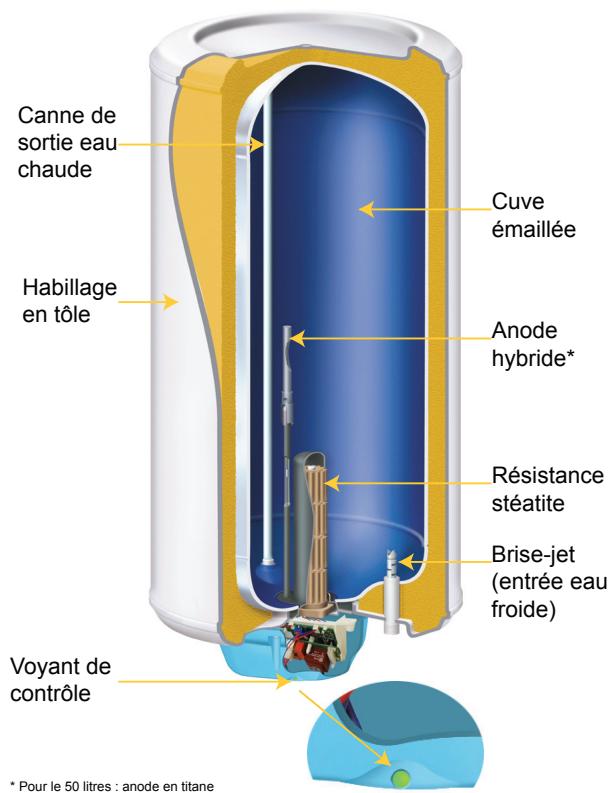

Présentation de votre chauffe-eau 19

Le chauffe-eau 19

Entretien et maintenance 20

Consignes de sécurité 20

Entretien du chauffe-eau 20

Diagnostic de pannes 25

Garantie - SAV - conformité 27

Conditions de garantie 27

Champ d'application de la garantie 27

Service après-vente 28

Recommandations du GIFAM 29

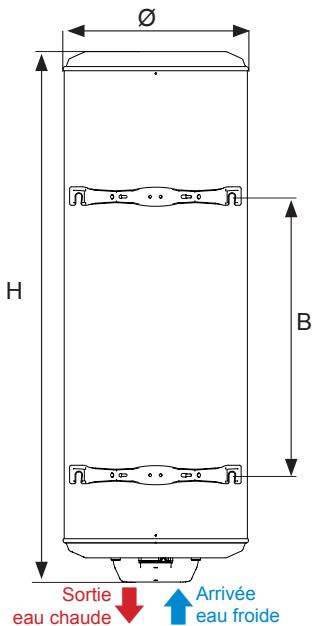

1.1 Chauffe-eau verticaux muraux (VM)

		50 litres	75 litres	100 litres	150 litres	200 litres
Tension (V)		230 V monophasé, nonKitable			230 V monophasé(transformable en 400 V triphasé avec le kit)
Résistance		Stéatite
Puisance (W)		1 200	1 200	1 200	1 800	2 200
Dimensions (mm)	Ø	505	510	510	530	530
	H	575	735	900	1200	1515
	A	370	575	750	1050	1050
	B	/	/	/	800	800
	C	530	530	530	550	550
Temps de chauffe*		2h30	4h05	5h28	5h25	5h45
Qpr (Consommation entretien)**		0,82	1,08	1,30	1,50	1,79
V40 (Quantité d'eau chaude à 40°C, en litres)		/	137	187	295	381
Poids à vide (kg)		23	27	30	39	49
Poids rempli (kg)		73	102	130	189	249

		50 litres	75 litres	100 litres	150 litres	200 litres
Tension (V)		Accélééré 230 V monophasé(transformable en 400 V triphasé ou 230 V triphasé avec le kit adapté)
Résistance		Stéatite
Puissance (W)		1 800	3 000	3 000	3 000	3 000
Dimensions(mm)	Ø	505	510	510	530	530
	H	575	735	900	1200	1515
	A	370	575	750	1050	1050
	B	/	/	/	800	800
	C	530	530	530	550	550
Temps de chauffe*		1h30	1h30	2h04	3h11	4h15
Qpr (Consommationentretien)**		0,82	1,08	1,30	1,50	1,79
V40 (Quantité d'eauchaude à 40°C, en litres)		/	137	187	295	381
Poids à vide (kg)		23	29	30	39	49
Poids rempli (kg)		73	104	130	189	249

Temps deCHAFFE indicatif pour chauffage de 15 à 65°C *Consommation d'entretien en kWh pour 24 heures pour de l'eau à 65°C (ambiance 20°C )

		100 litres compact	150 litres compact	200 litres compact
Tension (V)		230 V monopha- sé, nonKitable	230 V monophasé (transformable en 400 V triphasé avec le kit)
Résistance		Stéatite
Puissance (W)		1 200	1 800	2 200
Dimensions (mm)	Ø	570	570	570
	H	770	1 035	1 285
	A	600	760	1 040
	B	/	500	800
	C	590	590	590
Temps de chauffe*		5h17	5h15	5h43
Qpr (Consommation entretien)**		1,024	1,37	1,67
V40 (Quantité d'eau chaude à 40°C, en litres)		175	266	359
Poids à vide (kg)		31	41	50
Poids rempli (kg)		131	191	250

Temps de chauffe indicatif pour chauffage de 15 à 65°C *Consommation d'entretien en kWh pour 24 heures pour de l'eau à 65°C (ambiance 20°C )

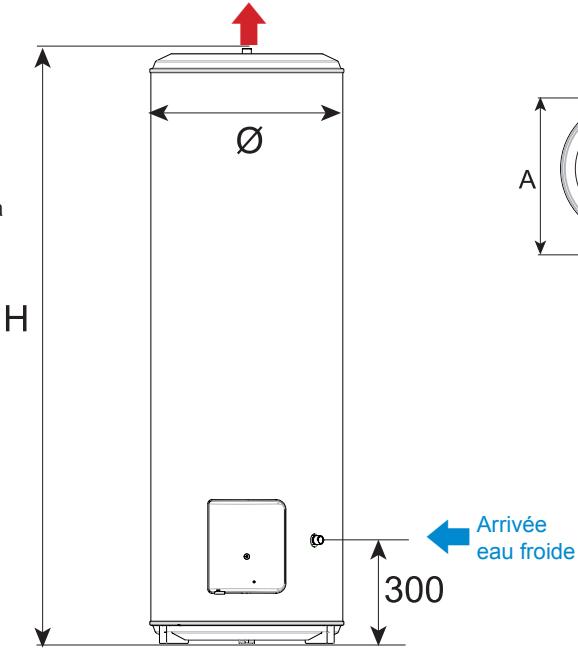

1.2 Chauffe-eau verticaux sur socle (VS)

		150 litres	200 litres	250 litres	300 litres
Tension (V)		230 V monophasé (transformable en 400 V triphasé ou en 230 V triphasé avec le kit adapté)
Résistance		Stéatite
Puisance (W)		1 800	2 200	3 000	3 000
Dimensions (mm)	Ø	530	530	530	570
	H	1 170	1 480	1 800	1 755
	A	600	600	600	640
Temps de chauffe*		4h48	5h05	5h01	6h14
Qpr (Consommation entretien)**		1,56	1,92	2,15	2,41
V40 (Quantité d'eau chaude à 40°C, en litres)		274	365	471	559
Poids à vide (kg)		40	49	63	73
Poids rempli (kg)		190	249	313	373

Sortie

eau chaude

*Temps de chauffe indicatif pour chauffage de 15 à 65°C

**Consommation d'entretien en kWh pour 24 heures pour de l'eau à 65°C (ambiance 20^)**

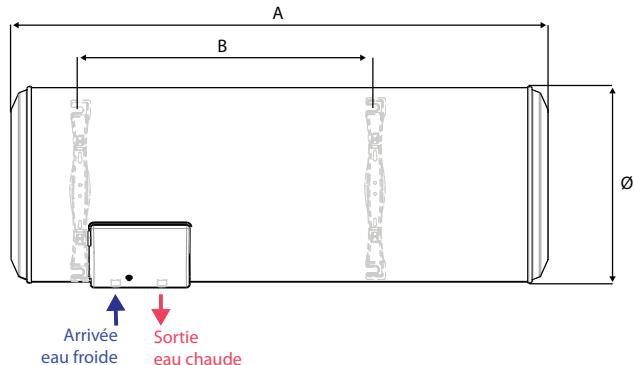

1.3 Chauffe-eau horizontaux (HM)

		100 litres	150 litres	200 litres
Tension (V)		230 V monophasé nonKitable	230 V monophasé (transformable en 400 V triphasé ouen 230 V triphasé avec le kit adapté)
Résistance		Stéatite
Puisance (W)		1 200	1 800	2 200
Dimensions(mm)	Ø	530	530	530
	A	840	1 140	1 460
	B	500	800	800
Temps de chauffecindicatif*		5h30	5h21	5h23
Qpr (Consommationentretien)**		1,34	1,75	1,98
V40 (Quantité d'eauchaude à 40°C, en litres)		183	258	341
Poids à vide (kg)		32	39	49
Poids rempli (kg)		132	189	249

Temps de chauffe indicatif pour chauffage de 15 à 65°C

Consommation d'entretien en kWh pour 24 heures pour de l'eau à 65°C (ambiance 20^)

Différentes possibilités d'accrochage :

Pour une fixation au plafond, utiliser obligatoirement le kit de cerclage prévu à cet effet (accessoire en option, se reporter à sa notice spécifique).

Trépied universel

• Idéal en cas d'absence de mur porteur.
• Gain de temps au montage.
• Accès aux équipements plus pratique. Passage étudié du groupe de sécurité.
• Nouveau modèle à stabilité améliorée.
• Équipé de patins pour éviter le marquage du revêtement de sol sur lequel il est posé.

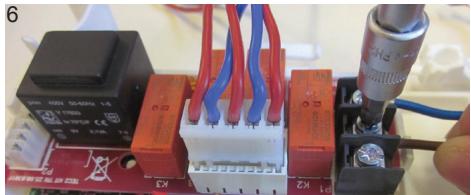

Kit de passage en triphasé 400 v

• Permet de passer un chauffe-eau du 230 V monophasé au 400 V triphasé.

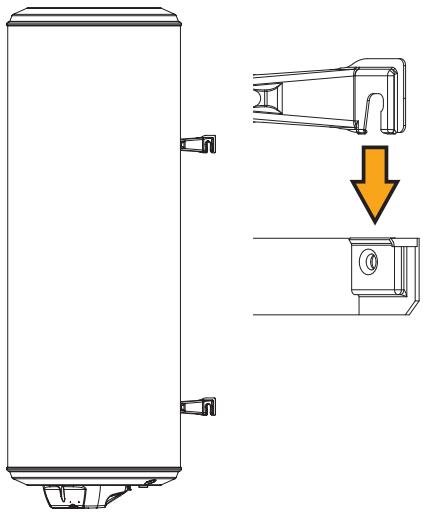

Plaque de fixation rapide pour modèles verticaux muraux

• La solution pour les endroits exigus : l'appareil est accroché sur ce support.
• Gain de temps lors de la pose. Fixation aisée de l'appareil dans les angles ou lorsqu'il n'y a pas d'accès pour le serrage au mur.
• Répond aux exigences normatives de maintien.

Capacité	Nombre de plaques
50 à 100 litres	1
150 à 200 litres	2

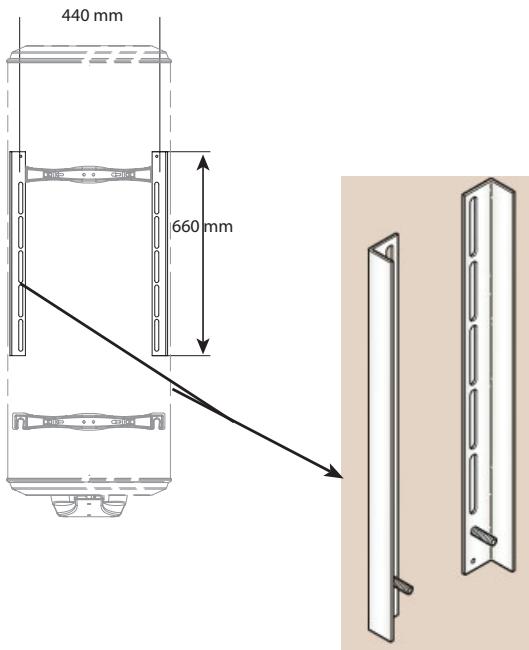

Console de fixation universelle pour modèles verticaux muraux

• La solution pour réutiliser les anciennes fixations des chauffe-eau de toutes marques sans trous supplémentaires.
• Gain de temps lors de la pose.

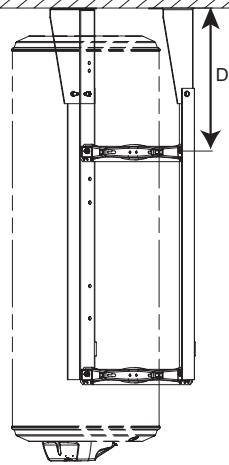

Kit d'accrochage au plafond des modèles verticaux muraux

• Utile lorsque la cloison ne peut supporter le poids de l'appareil.
• Libère l'espace sous le chauffe-eau.
• Robuste puisque testé en surcharge (+ 50 kg).

Kit de cerclage

• Obligatoire pour la fixation au plafond.
• Peut être utilisé pour reprendre les fixations d'un ancien appareil.
• Permet de faire glisser l'appareil de quelques centimètres lors de la mise en place.

Rehausse pour modèles verticaux sur socle de 150 à 300 mm

• La solution dès que vous avez besoin d'un dégagement sous l'appareil. Facilite la mise en œuvre des tuyauteries.

1. Mise en place du chauffe-eau

• Placer le chauffe-eau à l'abri du gel (4 °C minimum).
• Le positionner le plus près possible des points d'utilisation importants.
• S'il est placé en dehors du volume habitable (cellier, garage), calorifuger les tuyauteries et les organes de sécurité.
• La température ambience autour du chauffe-eau ne doit pas excéder 40°C en continu, prévoir une aération si nécessaire.
• S'assurer que l'élement support est suffisant pour recevoir le poids du chauffe-eau plein d'eau.
• Prévoir en face de chaque équipement électrique un espace suffisant de 550 mm pour l'entretien périodique de l'élément chauffant.
• Il est impératif d'installer un bac de détention sous le chauffe-eau lorsque celui-ci est positionné dans un faux-plafond, des combles ou au-dessus de locaux habités. Une évacuation raccordée à l'égout est nécessaire.
• Dans un local humide, prévoir une aération de celui-ci.

1.1 Installation d'un chauffe-eau vertical mural (VM)

Des poignées de préhension intégrées dans les fonds d'extrémité facilitent la manutention. Plusieurs fixations sont possibles suivant la nature de la paroi.

Murs de faible épaisseur (cloison en plaques de plâtre)

Tiges filetées 10 mm traversant le mur, reliées par des profilés ou des contre-plaques.

Murs épais en dur (béton, pierre, brique)

Procéder au scellement de boulons 10 mm ou au percement pour recevoir des chevilles de 10 mm adaptées au mur.

Pour ces deux types de parois, utiliser le gabarit de fixation imprimé sur le carton d'emballage et vérifier les espacements de perçage.

Cloisons ne pouvant supporter un poids important

Les chauffe-eau verticaux muraux peuvent être posés sur un trépied dans les cas où la cloison ne peut supporter le poids de l'appareil. Une fixation de l'étai supérieure est obligatoire. Utiliser le trépied préconisé par le constructeur.

1.2 Installation d'un chauffe-eau vertical sur socle (VS)

Le chauffe-eau est posé au sol. Des patins sont fixés sous l'embase de l'appareil. Aucune fixation murale n'est nécessaire.

L'appareil peut recevoir une rehausse pour favoriser le passage des tuyauteries (hauteur 220 mm, accessoire en option).

1.3 Installation d'un chauffe-eau horizontal mural (HM)

Une fois le chauffe-eau mis en place, les piquages de raccordement hydraulique et le capot doivent impératifement se trouver en position verticale en dessous de l'appareil.

Le chauffe-eau devra être raccordé conformément aux normes et à la réglementation en vigueur dans le pays où il sera installé (pour la France : D. T. U. 60.1).

2.1 Repérage des tubulures sur l'appareil

• Chaque tubulure est en acier avec l'extrémité filétée au pas du gaz Ø 20/27 (du 50 l au 300 l).
• L'entrée d'eau froide est repérée par une collerette bleue et la sortie d'eau chaude par une collerette rouge.

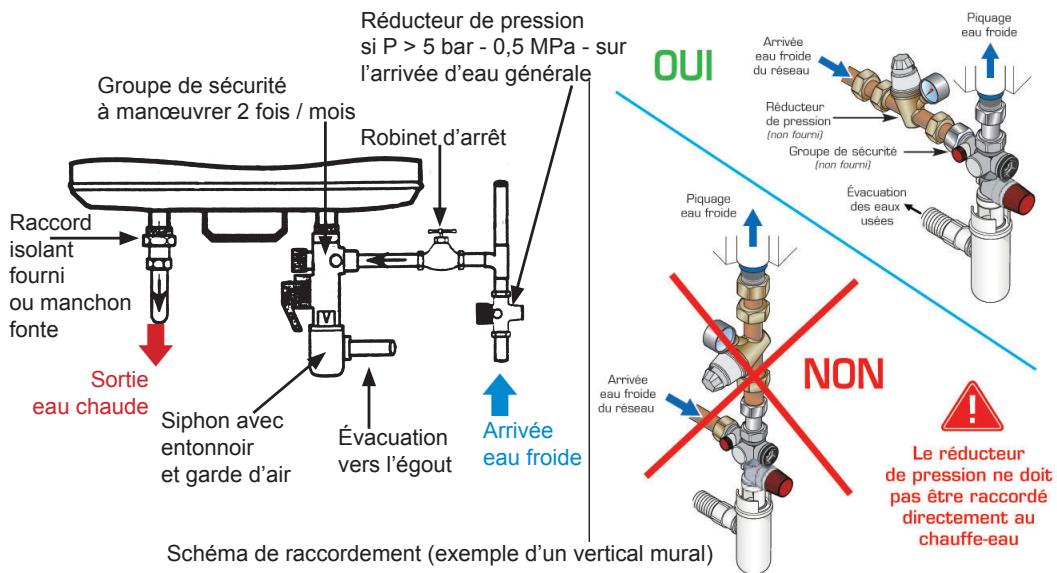

2.2 Raccordements aux tubulures

• La nature des tuyauteries peut être rigide - elles sont généralement en cuivre (l'acier noir est interdit) - ououple (tresse inox flexible normalisé).
• Dans le cas de canalisations en cuivre, le raccordement sur la sortie eau chaude devra impérativement être réalisé à l'aide du raccord isolant fourni ou d'un manchon en fonte afin d'éviter la corrosion de la tubulure (contact direct fer / cuivre). Les raccords laiton sont interdits à ce niveau (pour la France, NFC 15-100).
• L'étanchéité doit être effectuée à l'installation sur les tubulures (filasse par exemple), y compris dans le cas d'utilisation de tuyaux PER.
• Installer obligatoirement un organe de sécurité neuf (non fourni) sur l'entrée du chauffe-eau, qui respecte la normes en vigueur (en Europe : EN 1487), de pression 7 bar - 0,7 MPa - et de dimension 3/4 (1" pour le 500 l). Raccorder l'organe de sécurité à un tuyau de vidange, maintenu à l'air libre, dans un environnement hors gel, en pente continue vers le bas pour l'évacuation de l'eau de dilatation de la chauffe ou l'eau en cas de vidange du chauffe-eau.
• Un tuyau de décharge raccordé au groupe sécurité doit être installé dans un environnement hors gel et en pente continue vers le bas.
• Dans le cas d'utilisation de tuyaux en matériel de synthèse (PER par exemple), la pose d'un régulateur thermostatique en sortie de chauffe-eau est impérative. Il sera réglé en fonction des performances du matériel utilisé.
• Les canalisations utilisées doivent pouvoir supporter 100°C et 10 bars -1 MPa.

Il est interdit de raccorder un flexible coupé entre le chauffe-eau et le groupe de sécurité.

Le groupe de sécurité comprend :

• 1 robinet d'arrêt
• 1 robinet de vidange manuel
• 1 clapet anti-retour (afin d'éviter que l'eau contenue dans le chauffe-eau ne chemine vers le réseau d'eau froide)
• 1 soupape de sécurité réglée à 7 bar - 0,7 MPa
• 1 bouchon d'inspection du clapet anti-retour

La pression du réseau d'eau froide est généralement inférieure à 5 bar - 0,5 MPa. Si tel n'est pas le cas, prévoir un réducteur de pression qui sera positionné sur l'arrivée d'eau après le compteur (réglage conseillé : 3,5 bar).

2.3 Conseils et recommandations

Il est conseillé d'installer un limiteur de température en sortie de chauffe-eau pour limiter les risques de brûlures :

• Dans les pièces destinées à la toilette, la température maximale de l'eau chaude sanitaire est fixée à 50°C aux points d'utilisation.
• Dans les autres pièces, la température de l'eau chaude sanitaire est limitée à 60°C aux points d'utilisation.

Pour les régions où l'eau est très calcaire (Th > 20^), il est recommandé de traiter celle-ci. Avec un adoucisseur, la durée de l'eau doit rester supérieure à 15°f. L'adoucisseur n'entraîne pas de dérogation à notre garantie, sous réserve que celui-ci soit agréé CSTB pour la France et réglé conformément aux règles de l'art, vérifié et entretenu régulièrement.

• Décret n° 2001-1220 du 20 décembre 2001 et circulaire DGS/SD 7A.
• Décret n° 2002-571 du 25 novembre 2002. Conformité au DTU 60.1

3. Raccordement électrique

Nos appareils sont conformes aux normes en vigueur et disposent par conséquent de toutes les conditions de sécurité. Le raccordement électrique doit être conforme aux normes d'installation NF C 15-100 ainsi qu'aux préconisations en vigueur dans le pays où le chauffe-eau sera installé (label, etc.).

L'installation comprend :

• en amont du chauffe-eau un dispositif de coupure omnipolaire (ouverture des contacts au minimum de 3 mm : fusible, disjoncteur).
• Une liaison en câbles rigides de section minimum 3 × 2,5 ~mm^2 en monophasé (phase, neutre, terre) ou 4 × 2,5 ~mm^2 en triphasé (3 phases + terre). Le conducteur de terre est repéré en vert / jaune.

Le générateur électronique de votre chauffe-eau à anode à courant impose a été conçu pour une alimentation permanente (24 h / 24), ou de type heures creuses 8 heures, ou de type heures creuses 8 heures réparties sur deux créneaux. S'assurer que l'installation respecte l'une de ces deux possibilités d'alimentation ; dans le cas d'une durée inférieure, les conditions de garantie ne s'appliqueraient pas.

3.1 Recommendations

Prévoir des longueurs de câble adaptées afin d'éviter le contact avec les éléments chauffants.

Le raccordement à la terre est impératif pour des raisons de sécurité.

Un raccordement en direct sur les résistances (sans passer par le thermostat) est formellement interdit car il est extrêmement dangereux, la température de l'eau n'était plus limitée.

Avant de procéder au raccordement électrique, s'assurer que l'alimentation est coupée.

1. Dévisser les vis de fixation et enlever le capot de protection à l'intérieur duquel figure le schéma de raccordement électrique.
2. Le chauffe-eau est livré en 230 V~ monophasé. Pour du 400 V~ triphasé, remplacer la platine de monophasé d'origine par un kit triphasé 400 V~. La procédure d'installation de ce kit est détaillée un peu plus loin dans la notice.
3. Passer le câble dans le serre-cable prévu à cet effet.
4. Visser le serre-cable.

VM 501

VM 75 à 200 I

1. Raccorder les extrémités du câble sur le thermostat aux borniers à vis prévus à cet effet (le démontage du thermostat n'est pas nécessaire).
2. Raccorder le fil de terre vert/jaune sur la borne repérée, sur la bride du chauffe-eau.

VM 50 I

VM 75 à 200 I

1. Remonter le capot après avoir vérifié le serrage correct des bornes de connexion.
2. Revisser les vis de fixation du capot.

3.3 Instructions pour le passage en triphasé

Débrancher le connecteur de l'élément chauffant

Déclipper puis retirer la carte 230V

Déconnecter la carte puissance

Reconnecter la carte puissance 400V

Remettre le connecteur de l'objet chauffant sur la carte puissance 400 V

Raccorder le câble d'alimentation sans oublier la terre

3.4 Réglage de la température

La température est réglée en usine sur la position maxi. Sur une plage de °C, la température peut être abaissée (1 degré par cran sur la molette).

1. Remplissage du chauffe-eau

1. Ouvrir le ou les robinets d'eau chaude.
2. Ouvrir le robinet d'eau froide situé sur le groupe de sécurité (s'assurer que le clapet de vidange du groupe est en position fermée).
3. Après un écoulement d'eau régulier aux robinets d'eau chaude, les fermer. Le chauffe-eau est rempli d'eau.
4. Vérifier l'étanchéité du raccordement aux tubulures ainsi que celle du joint de porte situé sous le capot électrique ; le desserrer si nécessaire.
5. Vérifier le bon fonctionnement des organes hydrauliques en manipulant le robinet de vidange du groupe de sécurité, afin d'éliminer tous les déchets éventuels.

2. Vérification du bon fonctionnement

1. Mettre l'appareil sous tension.
2. Si votre ée (I). Trois positions sont affectées à cet interrupteur :
3. Position arrêt ou 0
4. Position automatique ou Auto
5. Position marche force ou 1
6. Le voyant orange s'allume.
7. Après 15 à 30 minutes, l'eau doit s'écouler goutte à goutte par l'orifice de vidange du groupe de sécurité (cet orifice doit être raccordé à une évacuation d'eaux usées).

Ce phénomène est tout à fait normal ; il s'agit de la dilatation de l'eau due à la chauffe. Par conséquent, la soupape de sécurité laissera s'échapper une certaine quantité d'eau afin que la pression interne dans la cuve ne dépasse pas 7 bar - 0,7 MPa. Cet écoulement peut représenter 2 à 3 % de la capacité du gallon pendant la chauffe complète.

1. Vérifier à nouveau l'étanchéité des raccordements ainsi que celle du joint de porte.

Lors de la première mise sous tension, une fumée et une odeur peuvent se dégager de l'élément chauffant. Ce phénomène est normal et disparaît au bout de quelques minutes.

Pendant la chauffe et suivant la qualité de l'eau, le chauffe-eau peut émettre un léger bruit analogue à celui d'une bouilloire.

Ce bruit est normal et ne traduit aucun défaut de l'appareil.

Recommandations du GIFAM

Recommandations approuvées par le Groupe interprofessionnel des fabricants d'appareils ménagers (GIFAM) sur la bonne installation et utilisation du produit.

Manutention

La manutention et la mise en place de l'appareil doivent être adaptées au poids et à l'encombrement de ce dernier.

Emplacement

L'appareil doit être placé à l'abri des intempéries et protégé du gel.

Positionnement

L'appareil doit être positionné selon les prescriptions du fabricant.

Raccordement

• Effectuer les raccordements en respectant les schémas de prescriptions du fabricant. Veiller tout particulièrement à ne pas neutraliser le thermostat de l'appoint électrique (branchement direct interdit).
• Pour éviter tout échauffement du câble d'alimentation, respecter le type et la section du câble préconisés dans la notice d'installation. Dans tous les cas, respecter les réglementations en vigueur.
• S'assurer de la présence en amont d'une protection électrique de l'appareil et de l'utilisateur (exemple, pour la France, présence d'un disjoncteur différentiel 30mA).
• Vérifier le bon serrage des connexions.
• Relier impérativement l'appareil à une bonne connexion terre.
• S'assurer que les parties sous tension restent inaccessibles (présence des capots dans leur état d'origine). Les passages de câbles doivent être adaptés aux diamètres de ceux-ci.
• Avant tout démontage du capot, s'assurer que l'alimentation électrique est coupée.

Pression

Les appareils doivent être utilisés dans la gamme de pression pour laquelle ils ont été conçus.

Raccordement et évacuation

• Pour les appareils sous pression, installer obligatoirement un dispositif de sécurité hydraulique complémentaire au minimum une soupape de pression, montée directement sur l'entrée d'eau froide.
• Ne pas obturer l'orifice d'évacuation de la soupape. Raccorder l'évacuation de la soupape aux eaux usées.
• En outre, il ne faut absolument pas qu'en cas de surpression, l'écoulement puisse être freiné.

Raccorder l'organe de sécurité à un tuyau de vidange maintenu à l'air libre, dans un environnement hors gel, en pente continue vers le bas pour évacuer l'eau de dilatation de la chaudière ou l'eau en cas de vidange du chauffe-eau.

Ceci implique un diamètre du tube de vidange adapté au débit.

• Veiller à ne pas intervertir les raccordements eau chaude et eau froide.
• Vérifier l'absence de fuites.

Présentation de votre chauffe-eau

Le chauffe-eau dont vous venez de faire l'acquisition est constitué des éléments suivants :

• une cuve recouverte d'une couche d'email vitrifié protectrice;
• une résistance en stéatite facilement replacable (sans vidange de l'appareil);
• un coupe-circuit thermique assurant la sécurité en cas d'élévation anomale de la température;
• une anode hybride (pour le 50 litres : une anode en titane) qui émet un courant de faible intensité; ce courant protège en permanence la cuve de la corrosion;
• unvoyant de contrôle intégré au chauffe-eau qui facilite la visualisation de l'état de fonctionnement en cours.

1. Consignes de sécurité

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience et de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

2. Entretien du chauffe-eau

Couper impérativement l'alimentation électrique de l'appareil avant l'ouverture du capot.

Prévention

Un chauffe-eau nécessite peu d'entretien domestique pour l'utiliser.

• Manœuvrer le groupe de sécurité une à deux fois par mois afin d'éliminer les résidues de tartre et de vérifier qu'il ne soit pas bloqué.
• Vérifier périodiquement le fonctionnement du voyant, en vous aidant du paragraphe Tableau d'aide au diagnostic, page 25. En cas d'arrêt ou de clignotement vert rapides, contacter votre installateur conseil.
• En cas d'anomalie, absence de chauffe ou dégagement de vapeur au soutirage, couper l'alimentation électrique et prévenir votre installateur.

Pour conserver les performances de votre appareil pendant de longues années, il est nécessaire de faire procéder à un contrôle des équipements par un professionnel tous les deux ans.

Vidange

Dans les régions où l'eau est très calcaire (TH >20^ f), il est recommandé de la traiter avec un adoucisseur.

La durée de l'eau doit être supérieure à f. L'adoucisseur n'entraine pas de dérogation à notre garantie, sous réserve que celui-ci soit agré CSTB pour la France et soit réglé conformément aux règes de l'art, vérifié et entretenu régulièrement :

• Décret n° 2001-1220 du 20 décembre 2001 et circulaire DGS/SD 7A.
• Décret n° 2002-571 du 25 novembre 2002. Conformité au DTU 60.1

Il est nécessaire de vidanger le chauffe-eau pour le détartrer (voir page 24 point 8) ou si l'appareil doit rester sans fonctionner dans un local soumis au gel. Procéder de la façon suivante :

1. Couper l'alimentation électrique à l'aide du disjoncteur.
2. Fermer l'arrivée d'eau froide.
3. Ouvrir un robinet d'eau chaude ou desserrer le raccord eau chaude.
4. Ouvrir le robinet de vidange du groupe de sécurité.

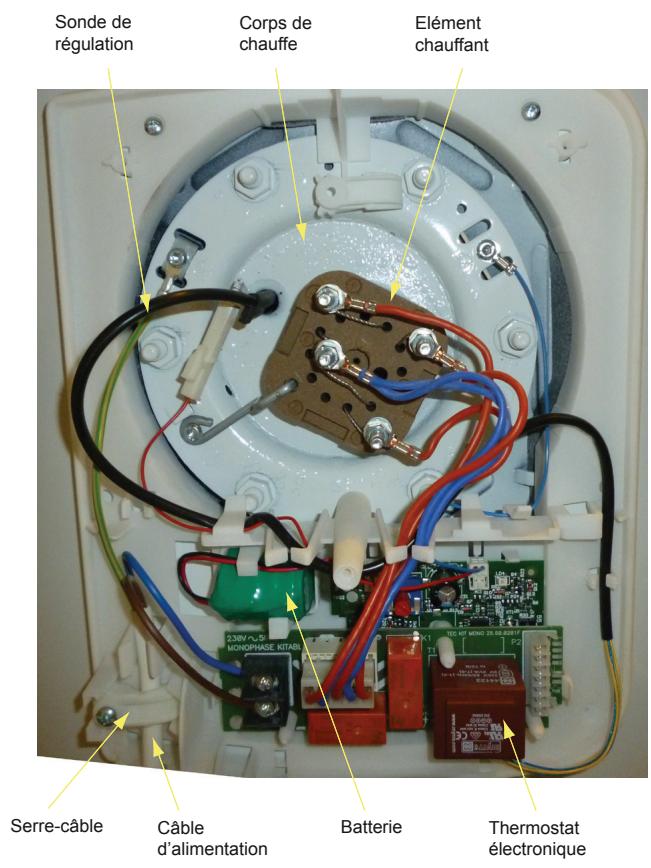

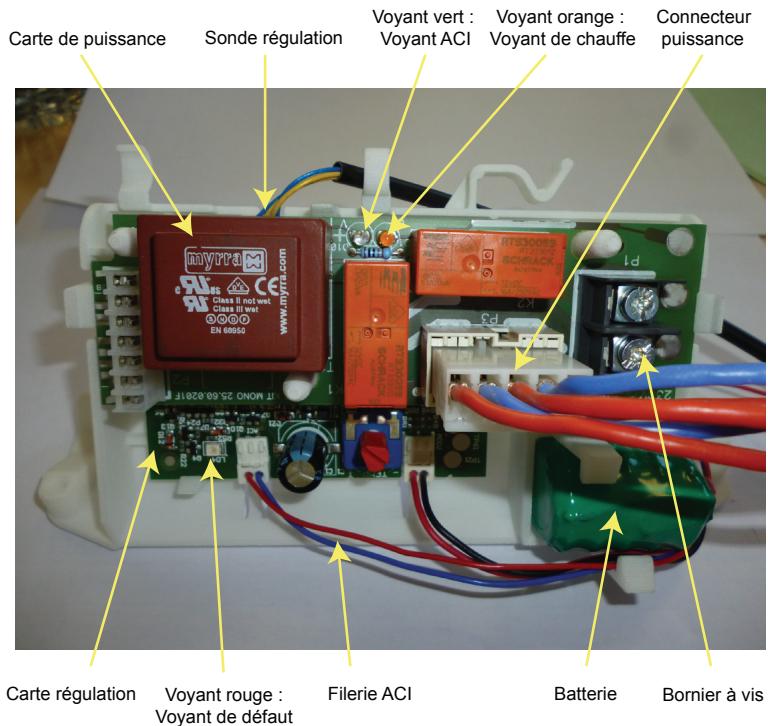

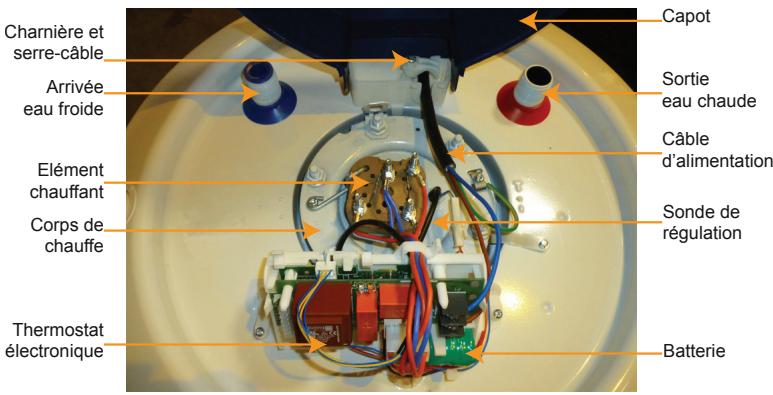

Composants du chauffe-eau vertical mural (VM)

75 à 200 litres :

50 litres :

2.3 Entretien par un professionnel qualifié

La procédure à suivre pour effectuer un détartrage du chauffe-eau est la suivante :

1. Couper impérativement l'alimentation électrique de l'appareil.
2. Dévisser les vis et retirer le capot.
3. Déconnecter le câble d'alimentation des borniers à vis puis le fil de terre relié à la cuve.
4. Débrancher le connecteur de l'élement chauffant sur la carte de puissance.
5. Débrancher le connecteur du fil rouge et dévisser la cosse du fil bleu.
6. Déclipper le support de carte en :
7. le basculant vers l'avant sur le vertical mural
8. le déclippant des encoches de l'habillage sur le vertical sur socle ou l'horizontal mural

Connecteur du fil rouge

Vertical mural

Vertical sur socle / Horizontal mural

1. Vidanger la cuve et démonter l'ensemble chauffant (corps de chauffe et élément chauffant).
2. Enlever le tartre déposé sous forme de boue ou de lamelles dans le fond de la cuve et nettoyer avec soin le fourreau. Ne pas gratter ni frapper le tartre adhérant aux parois sous peine d'altérer le revêtement intérieur du chauffe-eau.
3. L'anode ne nécessite aucune inspection ni remplacement.
4. Remonter l'ensemble chauffant en utilisant impérativement un joint neuf et en serrant raisonnablement et progressivement les écrous (serrage croisé).
5. Remplir le chauffe-eau en laissant ouvert un robinet d'eau chaude, l'arrivée d'eau indique que le chauffe-eau est plein.
6. Vérifier son étanchéité au niveau du joint et seulement ensuite, remettre le thermostat et son support en procédant dans l'ordre inverse de celui décrit ci-dessus.
7. Remettre le chauffe-eau sous tension.
8. Contrôler à nouveau le lendemain la bonne étanchéité au niveau du joint et, au besoin, resserrer légèrement les écrous.

3.1 Diagnostic utiliser : affichage du voyant de contrôle

Voyant de contrôle n°1		État duvoyant	Signification	Remarque
Orange		Allumé en continu (orange)	Fonctionnement normal : - Chauffe de l'eau en cours - Protection anti corrosion assurée	Le produit fonctionne sous alimention secteur
Vert		Allumé en continu (vert)	Fonctionnement normal en Heures Creuses / permanent : - Eau chaude disponible - Protection anti corrosion assurée	Le produit fonctionne sous alimention secteur
		Clignotement lent (vert)	Fonctionnement normal en Heures Pleines : - Eau chaude disponible - Protection anti corrosion assurée	Le produit fonctionne sous batterie
		Clignotement rapide (vert)	Fonctionnement annormal	Contactez votre installateur ou le SAV.
		Voyant éteint	Fonctionnement anormal	Absence d'alimentation secteur : - Passer en marcheforcée depuis votre tableau élec-trique, et/ou - Vérifier la position du disjoncteur • Si levoyant reste éteint, contactez votre installerateur ou votre SAV.
Éteint

3.2 Diagnostic installer ou SAV : affichage du voyant carte électronique (voyant défaut)

Risque de pièces nues sous tension.

Voyant défautn°2	État duvoyant	Signification	Remarque / dépannage
Rouge	1 clignotement3 s	Erreur 1:batterie défectueuse	Remplacer la batterie
	3 clignotements3 s	Erreur 3 : sonde de régulation défectueuse	Remplacer la sonde de régulation
	7 clignotements3 s	Erreur 7 : détention «Anti chauffe à sec»	Absence d'eau dans le chauffe-eau :- Remplir le chauffe-eau en eau
			Eau trop peu conductrice(eau douce) :- Contacter votre installateur ou votre SAV.
		Erreur 7 : système de protection anti-corrosion défectueux	Système en circuit-ouvert :- Vérifier le branchement des connectiques-Si le défaut persisté, rem-placer le corps de chauffe

3.3 Contrôle de la sonde de régulation

La sonde de régulation peut être testée à l'ohmmètre si nécessaire :

entre les deux fils bleus, R < 10 ohms - entre les deux fils jaunes, se référer au tableau suivant donnant la correspondance entre la résistance et la température

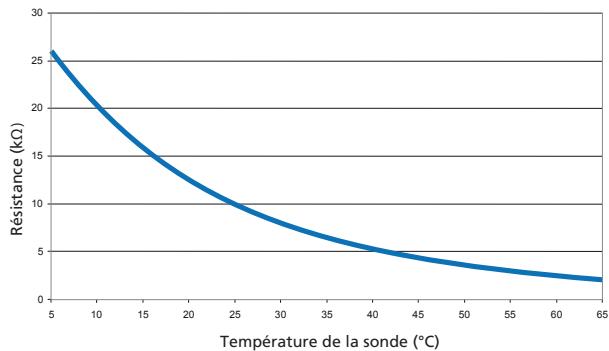

Résistance de la sonde de régulation en fonction de la température

Garantie - SAV - conformité

Cet appareil est conforme aux directives 2004/108/CE concernant la compatibilité électromagnétique et 2006/95/CE concernant la basse tension.

1. Conditions de garantie

Le chauffe-eau doit être installé par un professionnel ou une personne qualifiée conformément aux règles de l'art, aux normes en vigueur et aux prescriptions de nos notices techniques.

Il sera utilisé normalement et régulièrement entretenu par un spécialiste.

Dans ces conditions, notre garantie s'exerce par échange ou fourniture gratuite à notre distributeur des pièces reconnues défectueuses d'origine par nos services, ou le cas échéant de l'appareil, à l'exclusion des frais de main-d'œuvre et de transport ainsi que de toutes indemnités et prolongation de garantie.

Notre garantie prend effet à compter de la date de pose (facture d'installation ou d'achat faisant foi). En l'absence de justificatif, la date de prise en compte sera celle de fabrication indiquée sur la plaque signalétique du chauffe-eau, majorée de six mois.

La garantie de la pièce ou du chauffe-eau de remplacement (sous garantie) cesse en même temps que celle de la pièce ou du chauffe-eau remplacé (premier matériel factué).

Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur, de la garantie légale pour defaults et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

La défaillance d'une pièce ne justifie en aucun cas le remplacement de l'appareil.

Atlantic tient à votre disposition l'ensemble des pièces détachées pendant une durée de 10 ans.

Un appareil présumé à l'origine d'un sinistre doit rester sur place à la disposition des experts, le sinistré doit informer son assureur.

2. Champ d'application de la garantie

Sont exclues de cette garantie les défaillances dues à :

2.1 Des conditions d'environnement anormales

• Dégâts divers provoqués par des chocs ou des chutes au cours des manipulations après le départ d'usine.
• Positionnement de l'appareil dans un endroit soumis au gel ou aux intempéries (ambiances humides, agressives ou mal ventilées).
• Utilisation d'une eau représentant des critères d'agressivité tels que ceux définis par le DTU Plomberie 60-1 additif 4 eau chaude (taux de chlorures, sulfates, calcium, résistivité et TAC). Dureté de l'eau < 15^f
• Alimentation électrique représentant des surtensions importantes (réseau, foudre...); alimentation électri que).
• Dégats résultat de problèmes non décelables en raison du choix de l'emplacement (endroit difficilement accessible) et qui auraient pu être évités par une réparation immédiate de l'appareil.

2.2 Une installation non conforme à la réglementation, aux normes et aux règles de l'art

• Absence ou montage incorrect d'un groupe de sécurité neuf et conforme à la norme EN 1487, modification de son tarage, mise en place directement sur le chauffe-eau d'un système hydraulique empêchant le fonctionnement du groupe de sécurité (réducteur de pression, robinet d'arrêt...)
• Absence de manchons (fonte, acier ou isolant) sur les tuyaux de raccordement eau chaude pouvant entraîner sa corrosion.
• Raccordement électrique défectueux : non conforme à la norme NF C 15-100 ou aux normes en vigueur dans le pays, mise à la terre incorrecte, section de câble insuffisante, raccordement en câbles souples, non respect des schémas de raccordement prescrits par le constructeur.
• Positionnement de l'appareil non conforme aux consignes de la notice. Corrosion anormale des piquages (eau chaude ou eau froide) suite à un raccordement hydraulique incorrect (mauvaise étanchéité) ou à une absence de manchons dielectriques (contact direct fer cuivre).
• Absence ou montage incorrect du capot de protection électrique.
• Absence ou montage incorrect du passage de câble.
• Chute d'un appareil suite à l'utilisation de points de fixation non appropriés.

2.3 Un entretien défectueux

• Entartrage anormal des éléments chauffants ou des organes de sécurité.
• Non entretien du groupe de sécurité se traduisant par des surpressions.
• Modification des équipements d'origine sans avis du constructeur ou utilisation de pièces détachées non référencées par celui-ci.

3. Service après-vente

Les pièces du chauffe-eau pouvant être remplacées sont les suivantes :

• joint de porte
• ensemble thermostatélectronique
• éléments chauffants
• corps de chauffe pour résistance stéatite
• sonde sécurité / régulation
• batterie

Utiliser uniquement des pièces détachées référencées par Atlantic.

Pour toute commande, préciser le code exact du chauffe-eau et le numéro de série (encadré) indiqués sur la plaque signalétique de l'appareil collée à proximité de l'appareillage électrique.

Toute intervention sur le produit doit être confiée à un spécialiste.

4. Recommendations du GIFAM

Recommandations approuvées par le Groupe interprofessionnel des fabricants d'appareils ménagers (GIFAM) sur la bonne installation et utilisation du produit.

Nature du produit

• Cet appareil est destiné exclusivement à chauffer de l'eau sanitaire, à l'exclusion de tout autre fluide.

Utilisations anormales

• En cas d'anomalie de fonctionnement, faire appel à un professionnel. Veiller à ne pas mettre sous tension l'appareil vide.

Brûlures et bactéries

• Pour des raisons sanitaires, l'eau chaude doit être stockée à une température élevée. Cette température peut provoquer des brûlures.
• Veiller à prendre des précautions d'usage nécessaires (mitigeurs...) pour éviter tout accident aux points d'utilisation. En cas de non-utilisation prolongée de l'appareil, évacuer la capacité nominale d'eau avant le premier usage.

4.2 Entretien

• S'assurer périodiquement du bon fonctionnement de l'organe de sécurité hydraulique selon les préconisations du fabricant.
• Toute intervention doit être réalisée lorsque l'appareil est hors tension.

4.3 Transformation

Toute modification de l'appareil est interdite. Tout remplacement de composants doit être effectué par un professionnel avec des pièces adaptées d'origine du constructeur.

4.4 Fin de vie

• Avant le démontage de l'appareil, mettre celui-ci hors-tension et procéder à sa vidange.
• Ne pas incinerer l'appareil. La combustion de certains composants peut dégager des gaz toxiques.
• Ne jetez pas votre appareil avec les ordures ménagères, mais déposez-le à un endroit assigné à cet effet (point de collecte) où il pourra être recyclé.

Nous vous remercions de votre choix et de votre confiance.

ZENEO a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité et ainsi vous apporter une entière satisfaction.

Certificat de garantie

À CONSERVER PAR L'UTILISATEUR DE L'APPAREIL

DUREE De garantie

• 5 ans pour la cuve des chauffe-eau et leur porte bougie.
• 5 ans pour les équipements amovibles : joint de porte, élément chauffant, thermostat...

MODELE ET N° DE SÉRIE :

à relever sur l'étiquette signalétique du chauffe-eau

International : consultez votre installateur

Consultez votre installateur

www.atlantic.fr

Cachet du revendeur
