GEBRUIKSAANWIJZING CALYPSO SPLIT INVERTER ATLANTIC

• Dit apparaat is nicht geschikt om te worden gebruikt door Personen (kinderen inbegren) met verminderde lichamelijke, zintuigelijkke of geestelijkke vermogens of door Personen zonder ervaring of kennis behalte in het geval zich door degene die voor hun verilgheid verantwoordelijk is, in het oog worden gehonden of vooraf de nodige instructies hebben gekreten met betrekking tot het gebruik van het apparaat.
• De kinderen要去en in het oog gezogen worden om te voorkomen dat zich met het apparaat gaan spelen.
• Dit apparaat mag Niet worden gebruikt door kinderen onder de 8aar of door personen met beperkte sensorische of geestelijkke capacititeiten of met weinig ervaring en onvoldoende kennis, tenzij dit Niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun verilgheid. De kinderen要去en alkijd gecontroleerd worden zodate bij Niet met het apparaat spelen. De reiniging of het onderhoud van het apparaat mag Niet door kinderen zonder toezicht gebeuren.

INSTALLATIE :

Opgelet: Zwaar product dat met zorg moet worden behandeld.

• Installee het toestel in een vorstvrije ruimte. De vernieling van het toestel door overdruk, te wijten aan de blokkering van de veiligheidsgroep valt buiten de garantie.
• Controller vór de bevestiging of de muur sterk genoeg is om het gewicht van het met water bevuld toestel te dragen.
• Als het toestel worden opgesteld in een ruimte of op eenplaats waar de omgevingstemperatuur constanteer dan 35^ bedraagt, is een ventilationsystem voor dit lokaal noodzakelijk.

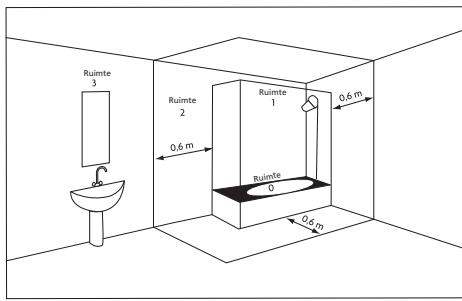

• Dit product in de volumes V0 en V1 Niet in een badkamer installeren. Indien er nicht voldoende plaats is, kan deze wel in volume V2 geinstalleerd worden of de hoogste volume V1 voor een horizontaal model.

• Het toestel op een toegankelijkkeplaats installereren.
• Zie de montageschema's van het hoofdstuk "installations".

Bevestiging van een verticale wandboiler : Om de eventuele verranging van het verwarmingselement möglich te make, onder de uiteinden van de buizen van het toestel een ruimte vrijlaten van 480mm.

HYDRAULISCHE AANSLUITING

Verplicht een新模式eiligeidselement installeren op de warmwatertoevoer die de geldende normen respecteert (in Europa EN 1487), drukbereik 7 bar - 0,7 MPa - een diameter van 3/4'' (1/2" voor de 50 L). De veiligheidsgroep要去 gegen vorst beschermrd worden.

Sluit de veiligheid van het apparaat hellend aan op een afvoerpijp, toegankelijk en in een vorstvrijne omgeving, voor de afvoer van het water bij uitzettingijdens opwarming of van het water bij aftapping van de boiler.

Er要去 een afvloeileiding worden aangesloten op de veiligheidsgroep, deze要去 vorstvrij en met aftschot geplaatst zich.

Eenmaal per maand moet de afvoerhendel van de veiligheid geactiveerd worden om vergkalking te voorkomen en te controlleren dat het Niet geblokkeerd is.

Er is een reducerventiel meegeleverd) nodig als de toevoerdruk hoger is dan 5 bar - 0,5 Mpa.

Sluit de veiligheid van het apparaat hellend aan op een afvoerpijp, toegankelijk en in een vorstvrijne omgeving, voor de afvoer van het water bij uitzettingijdens opwarming of van het water bij aftapping van de boiler.

LEDIGEN :

Schakel de stroom en de toevoer van koud water af, open de warm water kranen en manipuleer de veiligheidsklep alvorens deze handelingen uit te voeren.

De stroom verbeken voor gelijk welke werkzaamheid. De kap afnemen.

De installmentie要去 stroomopwaarts van de boiler, een omnipolige verbrekingsinrichting hebben (zekering, stroomonderbreker) (differentieelschakelaar van 30mA )

Indien de voedingskabel beschadigd is, moet deze verrangen worden door de fabrikant of zich dienst na verkoop of de gekwalificeerde Personen om gevaar te vermiiden.

Installatie- en onderhoudshandleiding

van de boiler

Inhoudsopgave

Installatie

Overzicht van de materialen 62

Kenmerken 62

De passende onderdelen 66

Installatie 69

Plaatsen van de boiler 69

Wateraansluiting. 70

Aansluiten van de elektra 72

Ingebruikname van de boiler 75

Vullen van de boiler 75

Controleren van de goede werkinq. 75

Aanbevelingen van GIFAM 76

Risico's met betrekking tot water 76

Onderhoud

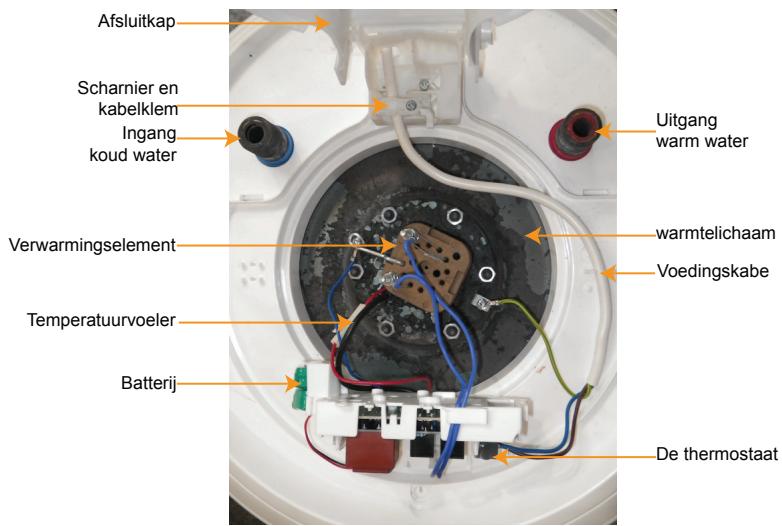

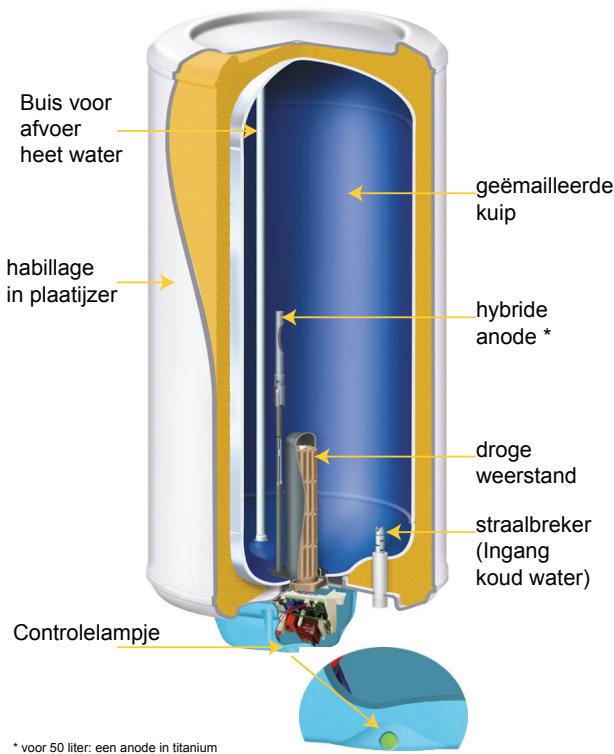

Overzicht van de boiler 78

Deboiler 78

Onderhoud 79

Veiligheid instructie 79

Boiler onderhoud 79

Storingsherkenning 84

Garantie - Dienst na verkoop - Conformite … 86

Garantievoorwaarden 86

Geldigheid garantie 86

Dienst na verkoop 87

Aanbevelingen van GIFAM 88

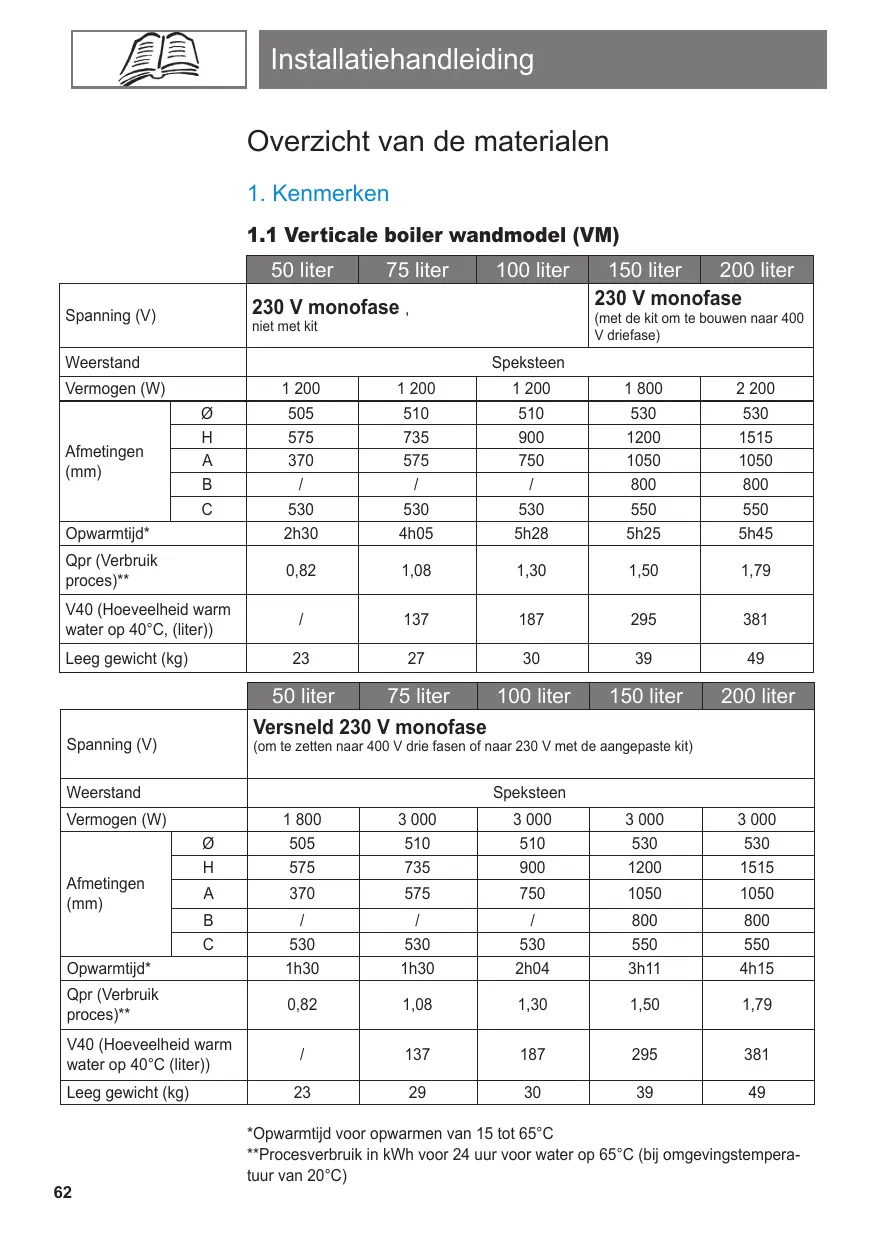

Overzicht van de materialen

1. Kenmerken

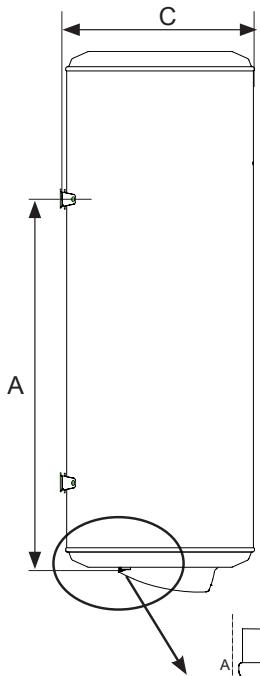

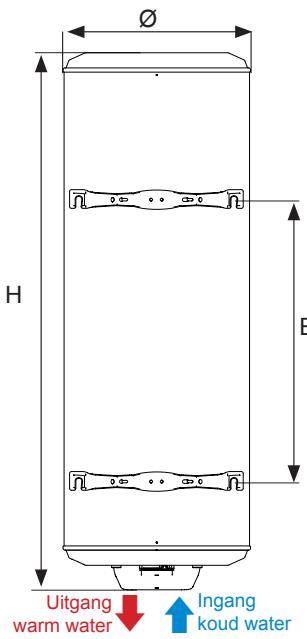

1.1 Verticalicale boiler wandmodel (VM)

		50 liter	75 liter	100 liter	150 liter	200 liter
Spanning (V)		230 V monofase , niet met kit			230 V monofase (met de kit om te bouwenaar 400 V driefase)
Weerstand		Speksteen
Vermogen (W)		1 200	1 200	1 200	1 800	2 200
Afmetingen (mm)	Ø	505	510	510	530	530
	H	575	735	900	1200	1515
	A	370	575	750	1050	1050
	B	/	/	/	800	800
	C	530	530	530	550	550
Opwarmtijd*		2h30	4h05	5h28	5h25	5h45
Qpr (Verbruik proces)**		0,82	1,08	1,30	1,50	1,79
V40 (Hoeveelheid warm water op 40°C, (liter))		/	137	187	295	381
Leeg gewicht (kg)		23	27	30	39	49

		50 liter	75 liter	100 liter	150 liter	200 liter
Spanning (V)		Versneld 230 V monofase (om te zetten maar 400 V drie fasen of maar 230 V met de aangepaste kit)
Weerstand		Speksteen
Vermogen (W)		1 800	3 000	3 000	3 000	3 000
Afmetingen (mm)	Ø	505	510	510	530	530
	H	575	735	900	1200	1515
	A	370	575	750	1050	1050
	B	/	/	/	800	800
	C	530	530	530	550	550
Opwarntijd*		1h30	1h30	2h04	3h11	4h15
Qpr (Verbruik proces)**		0,82	1,08	1,30	1,50	1,79
V40 (Hoeveelheid warm water op 40°C (liter))		/	137	187	295	381
Leeg gewicht (kg)		23	29	30	39	49

Opwarmelijk voor opwarmen van 15 tot 65^
*Procesverbruik in kWh voor 24aar water op 65^ (bij omgevingstemperaatuur van 20^)

		Compact 100 liter	Compact 150 liter	Compact 200 liter
Spanning (V)		230 V monofase, niet met kit	230 V monofase (met de kit om te bouwen maar 400 V driefase)
Werstand		Speksteen
Vermogen (W)		1 200	1 800	2 200
Afmetingen (mm)	Ø	570	570	570
	H	770	1 035	1 285
	A	600	760	1 040
	B	/	500	800
	C	590	590	590
Opwarmtijd*		5h17	5h15	5h43
Qpr (Verbruik proces)**		1,024	1,37	1,67
V40 (Hoeveelheid warm water op 40°C, (liter))		175	266	359
Leeg gewicht (kg)		31	41	50

Opwarmtijd voor opwarmen van 15 tot 65^
*Procesverbruik in kWh voor 24 uur voor water op 65^ (bij omgevingstemperatuur van 20^ )

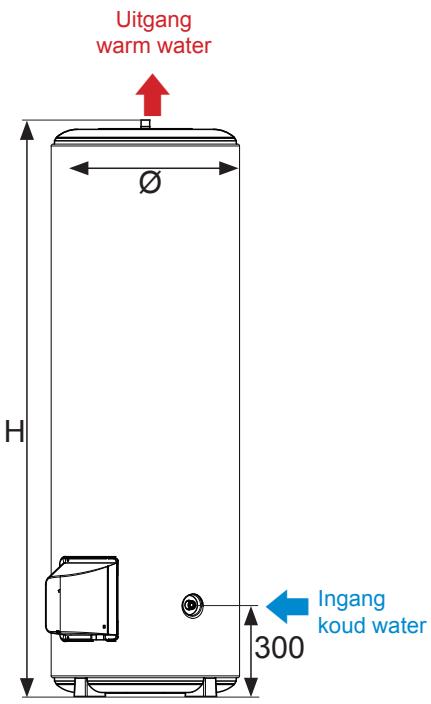

1.2 Verticale boiler op voet (V\$)

		150 liter	200 liter	250 liter	300 liter
Spanning (V)		230 V monofase (om te zetten maar 400 V drie fasen of maar 230 V met de aangepaste kit)
Weerstand		Speksteen
Vermogen (W)		1 800	2 200	3 000	3 000
Afmetingen (mm)	Ø	530	530	530	570
	H	1 170	1 480	1 800	1 755
	A	600	600	600	640
Opwarmtijd*		4h48	5h05	5h01	6h14
Qpr (Verbruik proces)**		1,56	1,92	2,15	2,41
V40 (Hoeveelheid warm water op 40°C (liter))		274	365	471	559
Leeg gewicht (kg)		40	49	63	73

*Opwarmtijd voor opwarmen van 15 tot 65^

**Procesverbruik in kWh voor 24aar water op 65^ (bij omgevingstempoatuur van 20^)

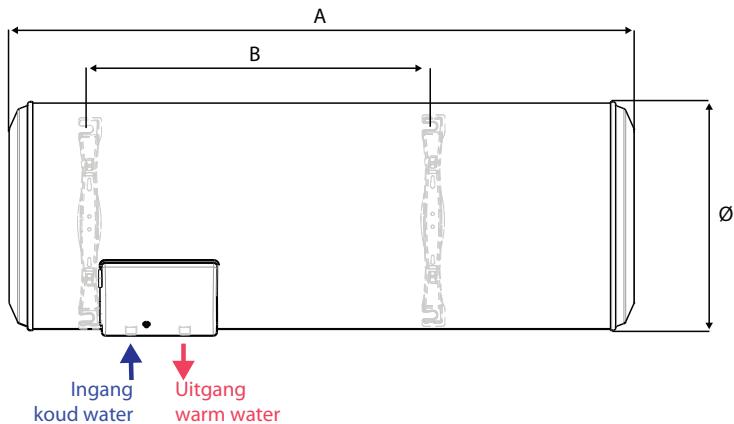

1.3 Horizontale boiler (HM)

		100 liter	150 liter	200 liter
Spanning (V)		230 V monofase nicht met kit	230 V monofase (om te zetten maar 400 Vriefasig of maar 230 V met de aangepaste kit)
Weerstand		Speksteen
Vermogen (W)		1 200	1 800	2 200
Afmetingen (mm)	Ø	530	530	530
	A	840	1 140	1 460
	B	500	800	800
Opwarmtijd*		5h30	5h21	5h23
Qpr (Verbruik proces)**		1,34	1,75	1,98
V40 (Hoeveelheid warm water op 40°C (liter))		183	258	341
Leeg gewicht (kg)		32	39	49

*Opwarmtijd voor opwarmen van 15 tot 65^

**Procesverbruik in kWh voor 24aar water op 65^ (bij omgevingstemperatuur van 20^

Verschillende bevestigingsmogelijkheden

Voor bevestiging aan het plafond is het verplicht het beugelset (extra keuze-artikel) te gebruiken dat speciala hiervoor bestemd is en de speciale bijbehorende gebruiskaawijzing te volgen.

2. De passende onderdelen

Universele voetsteun

• Aanbevolen installment als de wand nicht geschickt is voor het ophangen van een boiler
  Tijdswinst bij installment
• Verbeterde toegang tot de installmentveoorzie-ningen
  Uitgekiende toegang tot veiligheidsgroep
• Nieuw model met verbeterde stabiliteit
  Voorzien van rollers om beschadiging van de vloer waarop hij worden geplaatst, te voorkomen

Ombouwset voor 400V (drie fasen)

• Maakt het möglichk een boiler van 230V monofase om te bouwen maar 400V drie fasen.

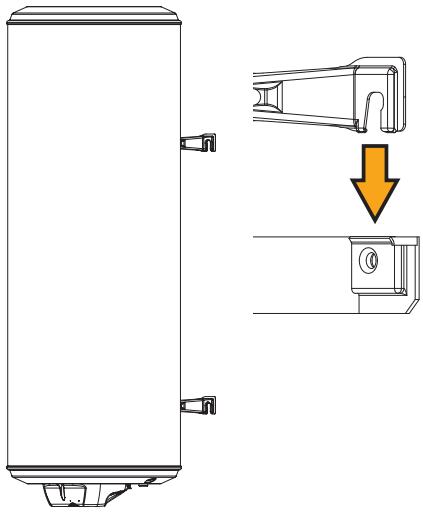

Bevestigingsplaat voor het snel monteren van verticale

wandmodellen

• De oplossing voorkleine ruimtes: het apparaat wordt bevestigd aan deze steun
• Tijdswinst bij de installmentie.
• Eenvoudige bevestiging van het apparaat in hoeken of wanner er geen ruimte is voor het vastschroeven aan de muur..
• Is in overeenstemming met de normale onderhoudsvereisten.

Capaciteit	Aantalplaatjes
50 à 100 litres	1
150 à 200 litres	2

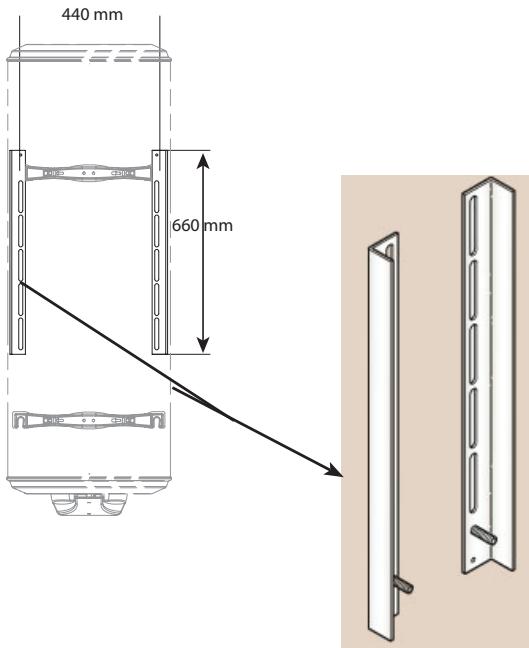

Universelle bevestigingssteunen voor verticale wandmodellen

• De oplossing voor het opnieuw gebruiken van de oude bevestigingsgaten van de vorige boiler (alle merken) zonder nieuwe te make.
  Tijdswinst bij installment

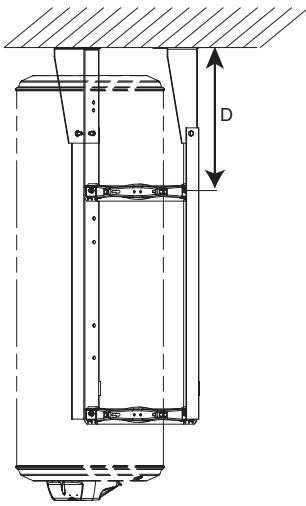

Bevestigingsset voor het plafond voor verticale wandmodellen

• Handig als de wand ongeschikt is voor het dragen van het gewicht van het apparaat
• Maakt ruimte vrij onder de boiler
• Sterk want getest bij overbelasting (+50kg)

Afstand D = 197mm minimum voor 75L tot 200L

Afstand D = 225mm voor 50L

Het beugelset

Extra voet voor verticale modellen van 150L tot 300L

• De oplossing voor als u de onderkant van het apparaat vrij wilt makeen
• Vereenvoudigt de aansluiting met de leidingen

Installatie

1. Plaatsen van de boiler

• Plaats de boiler in een vorstvrijne ruimte
• Plaats hem zo:dicht möglichk bij de belangrijkste verbruiospunten.§
• Isoeleer de leidingen bijplaatsing in een Niet bewoond gedeelte (kelder, garage) en de veiligheidsvoorzieningen
• De omgevingstemperatuur van de ruimte waarin de boiler geplaatst worden mag Niet permanent hoger� dan 40^ , Voorzien in ontluchting indien nodig.
• Controller of de ondergrond waarop/muur waaraan de boiler geplaatst worden voloende ondersteuning biedt voor het gewicht van de met water bevulde boiler.
  Houd ten opzichte van de voorzijde van elektrische onderdelen een ruimte van 500mm vrij voor periodiek onderhoud van het verwarmingselement.
• Plaats een opvangbak onder de boiler wonneer deze geplaatst is boven een vals plafond, op zolder of boven een woongedeelte. Er要去 een afvoerleiding worden voorzien die is aangesloten op de riolering.
  In een vochtige ruimte zorgen voor ontluchting

1.1 Installatie van een verticale boiler met wandbevestigting

Geintegreerde handgrepen aan de boven en onderzijde makden de boiler makkelijk te hareten. Er zijn verschillende manier van bevestiging möglich, afhankelijk van het wandmaterial.

Muren van geringe dikte (gipsplaat)

Schroefdraad 10 mm door de wand—heen en bevestigd aan profiel of versteigingsplaat aan dechterzijde.

Dikke muur van stevig materiaal (beton, natuursteen,

baksteen)

Metsel bouteen van 10mm in of boor gaten voor schroeven van 10mm die geschikt zijn voor uw muur. Gebruik voor deze twee typen ondergrond de mal die op het verpakkingskarton is gedrukt om de schroefgaten te markeren.

Scheidingswanden zijn nicht geschikt voor het dragen van een groot gewicht.

Verticale boilers met wandbevestiging hunnen op een draagstoel geplaatst worden wanneer de scheidingswand het gewicht van het apparaat Niet kan dragen. Bevestiging van de beugel bovenaan is verplicht. Gebruik de draagstoel die door de fabrikant worden voorgeschreten.

1.2 Installatie van een verticale boiler op voet

De boiler worden op de grond geplaatst. Aan de onderzijde van het apparaat worden ijzeren steunen bevestigd. Het is Niet nodig het apparaat aan de muur te bevestigen. Het apparaat kan worden opgehoogd om het onderdoorleiden van de leidingen te vereenvoudigen (hoogte 220~mm , optioneel accessoire).

1.3 Installatie van een horizontale wandboiler

Naplaatsing van de boiler is het absolutoodzakelijk dat de doorvoeren voor aansluiting op het water en de beschemkap zich in verticale positie bevinden onder het apparaat.

2. Wateraansluiting

De boiler moet worden aangesloten volgens de geldende normen en regelgeving in het land vanplaatsing.

2.1 Positie van de buizen op het apparaat

• Alle buizen zijn van staal met aan het uiteinde een gasschroefdraad van 20/27 (van 50 I tot 300 I).
• De koudwateringang is voorzien van een blauwe ring en de warmwateruitgang is herkenbaar aan een rode ring.

2.2 Aansluiting op het buizenstelsel

• De buizen können van onbuigbare aard zich – ze zich over het algemeen van koper (zwart staal is verboden) – of flexibel (flexible rvs slang).
• Bij koperen leidingen要去 de aansluiting op de warmwateruitgang verplicht uitgevoerd worden met behulp van de meegeleverde isolerende aansluiting of het een gietijzeren verbindsmof om corrosie van het buizenstelsel te voorkomen (direct contact staal / koper. Messing aansluitingen zijn op ditiveau verboden.
• De installmente moet op de buizen waterdicht worden gemaakt (bijvoorbeeld met hennep), dit geldt ook bij gebruik van PEX- leidingen.
• Het is verplicht een neue veiligheidsgroep, afgesteld op 7 bar (0,7 MPa) – nicht meegeleverd met de boiler) met een afmeting van 3/4 die voldoet aan de EN 1487 norm, direct op de koudwateringang van de boiler te schroeven. Sluit de veiligheid van het apparaat hellend aan op een afvoerijp, toegankelijk en in een vorstvrijne omgeving, voor de afvoer van het water bij uitzettingijdens opwarming of van het water bij aftapping van de boiler.
• Er要去 een afvloeileiding worden aangesloten op de veiligheidsgroep,DEXE moet vorstvrij en met aftschot geplaatst zich.
• Bij gelebruik van leidingen van samengestelde materialien (PEX bijvoorbeeld) worden sterk aanbevolen om een thermostaatregelaar op de uitgang van het warmer water teplaatsen. Deze worden afgesteld op basis van de prestaties van het geleuikte materiaal.
• De te gebruiken leidingen要去en bestand zijn gegen 100^ en een druk van 10 bar - 1MPa.

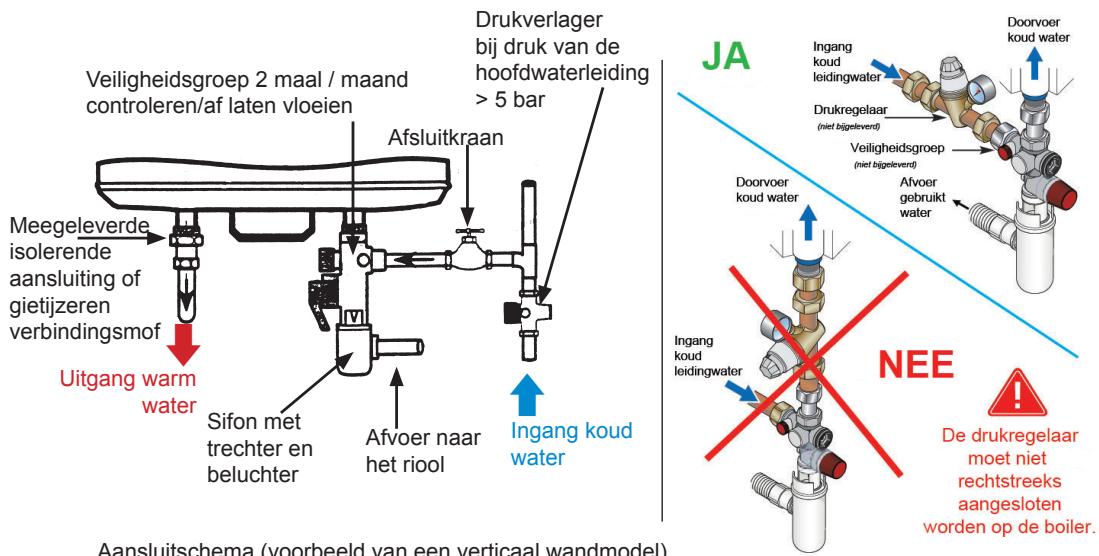

Aansluitschema (voorbeeld van een verticaal wandmodel)

Het is verboden een flexibele slang tussen de boiler en de beveiligingsgroep aan te sluiten.

De veiligheidsgroep bestaat UIT:

• 1 afsluitkraan
• 1 kraan voor handmatig aftappen
• 1 anti-terugvoerklep (om te voorkomen dat het water van de boiler in het leidingwaterstelselterecht komt)
• 1 veiligheidsklep afgesteld op 7 bar - 0,7 MPa -
• 1 inspectiedop voor de anti-terugvoerklep

De waterleidingdruk is normaalgesproken lager dan 5 bar - 0,5 MPa. Is dit nicht het geval, breng dan een drukverlager aan op de hoofdwaterleiding, na de teller.

2.3 Advies en aanbevelingen

U worden geadviseer een temperatuurbegrenzer aan te brengen op de warmwateruitgang om het risico op brandwonden te beperken:

• In sanitaire ruimtes is de maximale temperatuur vastgesteld op 50^ bij aftappunten.
• In andere ruimtes is de maximale temperatuur van het warme water beperkt tot 60^ bij aftappunten.

Voor regio's met zeer kalkrijk water (TH > 20^) , wordt behandeling aanbevolen. Bij gebruik van een ontharder moet het kalkgehalte hoger blijven dan 15^ . Het gebruik van een ontharder heeft geen gevolgen voor unsere garantie, op voorwaarde dat het apparaat CSTB gecertificeerd is voor Frankrijk, volgens de norm is afgesteld, en regelmatin gecontroleerd en onderhoden worden.

• Besluit n^ 2001-1220 van 20 decembe 2001 en circulaire DGS/SD 7A.
• Besluit n° 2002-571 van 25 november 2002.
  Voldoen aan de DTU 60.1 norm

3. Aansluiten van de elektra

Onze apparaten voldoen aan de geldende normen en alle verilgheidsvoorwaarden. De elektrische aansluiting moet voldoen aan de NF C 15-100 installmentnormen aan aan alle geldende voorschriften in het land waar de boiler geinstalleerd worden (label, etc.).

De installmentie bestaat UIT:

• van de boiler, een omnipolige verbekingsinrichting hebben (opening contacten van minimum 3 mm: zekering, stroomonderbreker).
• Een verbinding van onbuigzame stroomkabels van minimaal 3 × 2,5 ~mm^2 in monofase (fase, neutraal, aarde) of 4 × 2,5 ~mm^2 in driefase (3fasen + aarde).
• De aardleiding isuitgevoerd in groen / geel.

De elektrische generator van uw boiler met een anode met

Opgelegde stroom is ontworpen voor ofwel een permanente voeding, ofwel een daluurvoeding van 8 uur, ofwel een daluurvoeding van 8 uur verdeld over tweeijdvakken. Controller of bij de installmentiekerening is gezogen met een van deze drie voedingsmogelijkheden, bij een kortere voedingsduur zijn de garantievoorwaarden nicht meer van toepassing.

3.1 Aanbevelingen

Zorg voor op maar gemaaakte kabellengtes om contact met de verwarmingselementen te Voorkommen.

Om veiligheidsredenen is de aansluiting van de aardleiding verplicht.

Het is officieel verboden om direct aan te sluiten op de waarstan den (waarbij de thermostat worden overgeslagen), dit is namelijk gevaarlijk, waar dat de temperatuur van het water dan nicht meer begrensd worden.

3.2 Aansluitprocedure

Controleer, voordat u met aansluiten begint, of de stroom is onderbroken.

1. Schroef de bevestigingschroeven los en haal de beschemkap eraf, aan de binnenkant hiervan vindt u het aansluitschema voor de elektra.
2. De boiler worden geleverd in 230 V monofase. Voor 400 V driefase要去 de originele monofaseplaat verrangen door een driefase 400V kit. Het aansluiten van deze kit worden verderop in deze handleiding gedetailleerd behandeld.
3. Pas de kabelopening aan voor het gebruikte kabeltype.
4. De kabelklem vastdraaien

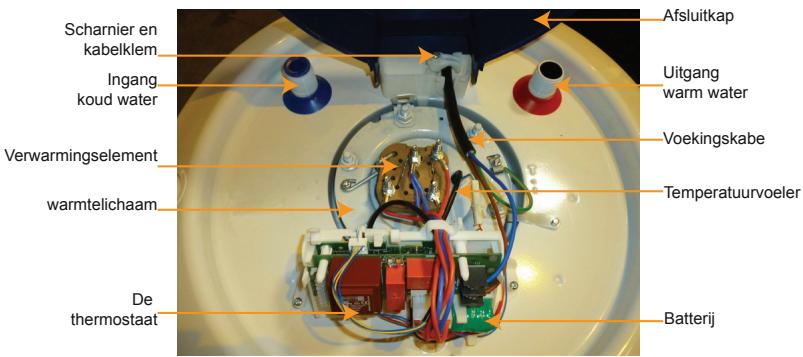

VM 50 I

VM 75 tot 200 I

VS

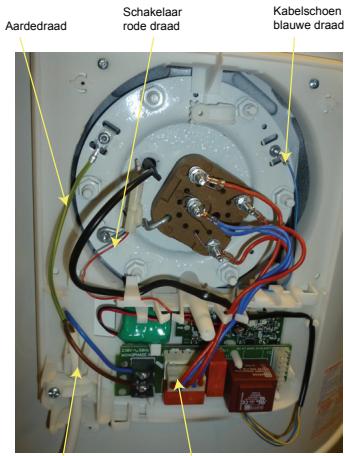

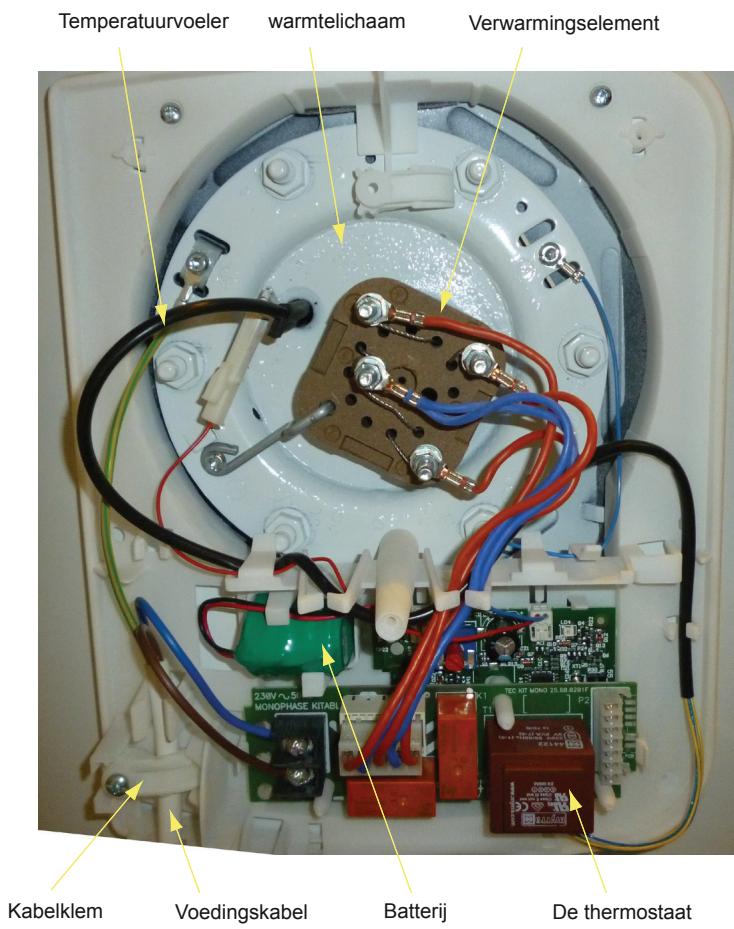

1. Sluit de uiteinden van de kabels aan op de thermostat op de hiervoor bestemde schroefklemmen (het is Niet nodig de thermostat hiervoor te demonte- ren).
2. Sluit de geel / groene aardedraad aan op het met aangegeven punt.

VM 501

VM 75 tot 200 I

VS

1. Controller of de aansluitschroeven goed+zijn aangedraaid en plaats daarna de beschemkap terug.
2. Schroef de bevestigingschroef van de beschermkap sheer vast.

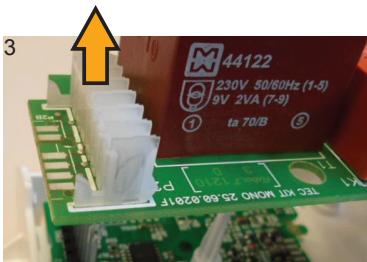

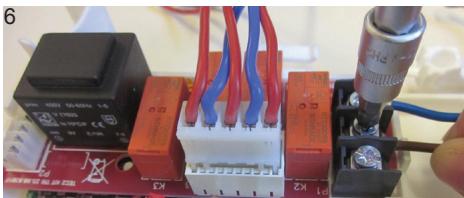

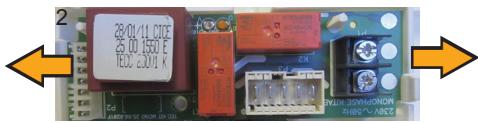

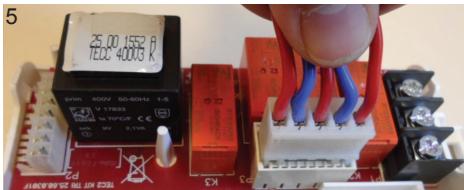

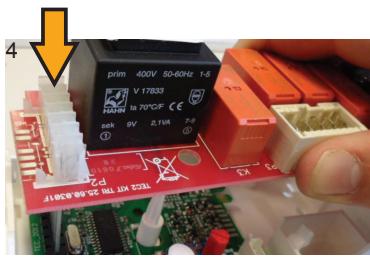

3.3 Instructies voor het omzeten maar driefasestroom

Maak de aansluiting van het verwarmingselement los

Clip de 230 V kaart los en haal deze
Eraf

Clip de stroomaansluiting los

Clip de stroomaansluiting vast op de 400 V kaart

Zet de aansluiting van het verwarmingelement vast op de 400 V kaart

Sluit de voedingskabel aan en vergeet hierbij de aardeaansluiting Niet

3.4 Temperatuurinstelling

De temperatuur worden in de fabriek ingesteld op de maximale stand. De temperatuur kan verlaagd worden met maximaal 15^ (1 graad per keer op de draaischijf)

Ingebruikname van de boiler

1. Vullen van de boiler

1. Open de warmwaterkraan of -kranen.
2. Open de koudwaterkraan van de veiligheidsklep (controller of de aftapklep van de groep in gesloten positie staat)
3. Als de warmwaterkranen gelijkmatig stromen konnen ze gesloten worden. De boiler is gezuld met water.
4. Controller de waterdichtheid van de aansluitingen van het buizenstelsel en de afdichtstrip onder de afterschermkap van de elektra, schroef deze vaster aan indien nodig.
5. Controller de goede werkung van de waterelementen door de aftapkraan van de veiligheidsgroep open en dicht te zetten en zo alle eventuele afval te verwijdenen.

2. Controlleren van de goede werking

1. Zet het apparaat aan.

2. Zet, wanneer het elektrisch schakelbord is uitergerust met een aanstuurrelais voor daluren (lager nachttarief), de schakelaar in de stand geforceerd opwarmen (I). Met deze schakelaar zijn drie standen möglichk:

3. Stand uint of 0

4. Stand automatisch of Auto

5. Stand geforceerd opwarmen of 1

6. De rode en orangje lampjes gaan aan.

7. Na 15 tot 30 minutes要去 water goan druppelen uit de aftapopening van de veiligheidsgroep (deze opening要去 zijn aangesloten op een afvoerleiding). Dit is een normala verschijnsel, het komt door het uitzetten van het water bij verwarming. De veiligheidsklep staat hierdoor een bepaalde hoeveelheid water door om te zorgen dat de druk in het ketel Niet hoger worden dan 7 bar. Dit afgevoerde water kan tot 2 à 3% van de capaciteit van de boiler bedragen bij volledige opwarming.
8. Controller de waterdichthed van de aansluitingen en de affdichtstrip nogmaals.

Als u het apparaat voor de eerste keer aanzet kan er rook en een typische geur van het verwarmingselement afkomen. Dit is een normal verschijnsel dat na enkele Minutes verdwijnt.

Tijdens het opwarmen kan de boiler, afhankelijk van de waterkwaliteit, eenlicht geluid make, dat lijkt op het geluid van een waterkoker. Dit geluid is normal aan duidt Niet op een defect van het apparatus.

Aanbevelingen van GIFAM

Aanbevelingen goedgekeurd door de Groupement interprofessionnel des fabricants d'appareils menagers (GIFAM) over de juiste installering en het juiste gebruik van het apparaat.

Het hanteren en hetplaatsen van het apparaat要去en uitgevoerd worden in overeenstemming met diens gewicht en volume.

Plaatsen

Het apparaat moet geinstalleerd worden op eenplaats beschermd gegen vrieskou of extreme weersomstandigheden.

Stand

Het apparatusaat moet staan volgens de voorschriften van de fabrikant.

2. Elektrische risico's

Aansluiting

• De aansluitingen要去en gedaan worden volgens de door de fabrikant voorgeschreven schema's. Let er in het bijzonder op dat de elektronische thermostat Niet geneutraliseerd worden (directe verbinding verboden).
• Om oververhitting van de toevoerkabel te voorkomen,要去 u ervoor zorgen dat u het type gezrukt dat in de montagehandleiding worden voorgeschreven. In alle gevallen de geldende wetgeving en richtlijnen opvolgen.
• Ervoir zorgen dat er terugwaarts een elektrische bescherming aanwezig is op het apparaat en voor de gebruiker (voor Frankrijk is dat bijvoorbeeld een aardschakelaar van 30mA ).
• Controlleren of de verbindingen goed zich aangedraaid.
• Het apparatusaat moet absolut een goede aardverbinding hebben.
• Ervoir zorgen dat de onderdelen die onder spanning staan onbereikbaar blijven (aanwezigheid van beschemkapjes in de oorspronkelijke staat). De grootte van de buizen waar de kabels langs lopen要去 afgestemd zijn op de diameter van deze kabels.
• Voordat u een beschemmkap gaat demonteren, moet u ervoor zorgen dat de elektricitieitstoevoer is afgesloten.

3. Risico's met betrekking tot water

Druk

De apparaten要去en gebruikt worden in de série drukapparaten waarvoorte ontworpen zich.

Aansluiting en evacuation

• Voor apparaten die onder druk staan,要去en hydraulische beveiliging worden geinstalleerd met minimaal een afblaasklep, die direct op de koud watertoevoer worden geinstalleerd.

• De afvloeingsopening van de klep Niet bedekken. De evacuation van de klep aansluiten op het vuil water.

• Het moet bovendien bij overdruk absolut onmogelijk zijn dat de afvoer belemmerd worden.

De afvoerklep bevestigen op een schuin aflopende afvoerleiding in een vrij, vorstvrije ruimte, zodat het water dat vrijkomt bij verhoging van de druk in de boiler of bij het legen van de boiler snel weg kan lopen.

De diameter van de afvoerleiding要去en aangepast aan de hoeveelheid te transporteren water.

• Erop letten dat u de aansluitingen voor warm en koud water Niet met elkaar verwisselt.
• Controller of er geen lekkages়n.

Presentatie van uw boiler

De boiler die u zojuist haeft aangeschaft, bestaat uit de volgende elementen:

• een boiler met een beschermende geëmailleerde buitenwand;
• een eenvoudig te verrangen waarstand van speksteen (geenoodzaak de boiler eerst leeg te lately lopen);
• Een thermische stroomonderbreker die zorgt voor beveiliging bij een abnormaal hove temperatuur;
• Een hybride anode (voor 50 liter : een anode in titanium) die een zwakstroom afgeeft: deze stroom beveiligigt continu de boiler gegen corrosie;
• Een in de boiler geintegreerd controleampje waarme het functioneren van de boiler eenvoudig gecontroleerd kan worden.

Onderhoud

1. Veiligkeit instructie

• Dit apparaat is Niet geschikt om te worden gebruikt door Personen (kinderen inbegren) met verminderde lichamelijke, zintuigelijkke of geestelijkke vermogens of door Personen zonder ervaring of kennis behalte in. het geval zich door degene die voor hun verilgheid verantwoordelijk is, in het oog wonden gezchoolden of vooraf de nodige instructies hebben gekreten met betrekking tot het gebruik van het apparaat.
• De kinderen要去en in het oog gezchoolden worden om te voorkomen dat zij in het het apparaat gaan spelen.

2. Boiler onderhoud

De stroom verbeken voor gelijk welke werkzaamheid. De kap afnen.

2.1 Dagelijks onderhoud

Preventie

Een water warmtegeleidende vereist Niet genoeg onderhoud.

• Het aftapelement van de hydraulische veiligheid 1 keer per maand manoeuvreren.
• Regelmatig controlleren of het contrôlelampje groen brandt. Als het Niet meer brandt of knippert, waarschuw dan uw erkende installmenter.

Wanner er een bout worden aangegeven, kijk dan maar het betreffende onderdeel van de storingsgids

• Als vastgesteld worden dat er een constante ontsnapping is van damp of van kokend water langus de aftap of langus de opening van een aftapkraan, de elektrische stroomvoorziening van de boiler onderbreken en een vakman raadplegen.

Om verzekerd teলen van vele jaren goed functioneren van uw apparaat, moet u het elke twee�aklen controleren door een erkend installateur.

Het aftappen (ledigen):

Voor regio's met zeer kalkrijk water (TH > 20^) , wordt behandeling aanbevolen. Bij gebruik van een ontharder moet het kalkgehalte hoger blijven dan 15^ . Het gebruik van een ontharder heeft geen gevolgen voor once garantie, op voorwaarde dat het apparaat CSTB gecertificeerd is voor Frankrijk, volgens de norm is afgesteld, en regelmatifie gecontroleerd en onderhoven worden.

• Besluit n° 2001-1220 van 20 decanber 2001 en circulaire DGS/SD 7A.
• Besluit n° 2002-571 van 25 november 2002.
  Voldoen aan de DTU 60.1 norm

Een boiler die nicht gebruikt worden en die aan vorst is blootgesteld要去 worden afgetapt. Volgende stappen volgen:

1. Onderbreek de stroom.
2. Draai het koudwatertoevoer zich.
3. Open de warmwater kraan of de aansluiting warmwater openen
4. Open de drain klep van de Fractie van de veiligheid.

2.2 Beschrijving van de onderdelen

Onderdelen van een verticale wandboiler

75/200liter:

50 liter :

Onderdelen van de boiler op voet en van een horizontale wandboiler

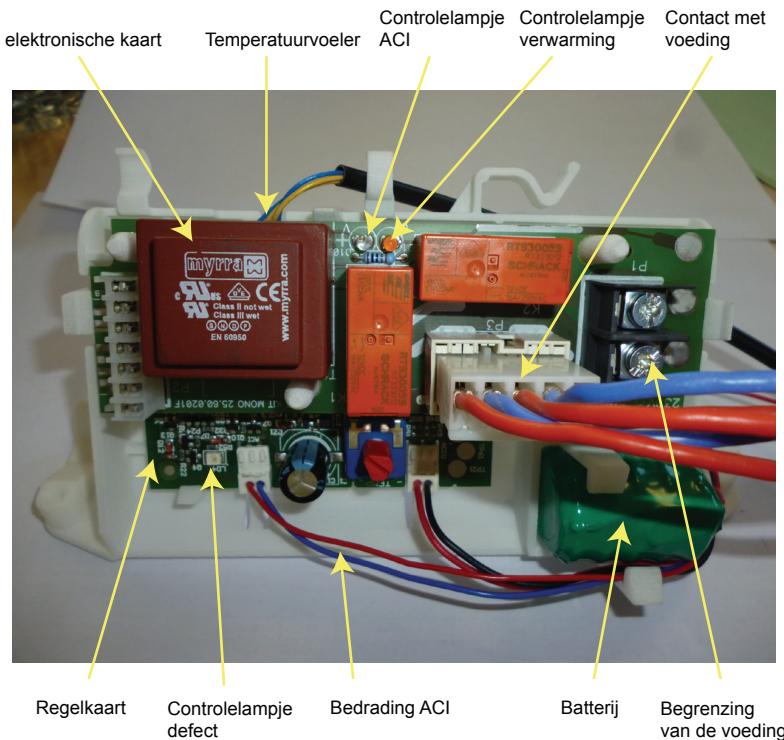

Onderdelen van de thermostat

2.3 Onderhoud door een erkende installerateur

De te volgen procedure voor het ontkalken van de boiler is als volgt:

1. Onderbreek de elektrische stroomtoevoer
2. Draai de bevestigingschroeven los en haal de beschemkap weg
3. Maak de voedingskabel van de thermostat los en nervolgens de aardedraad die met de ketel verbonden is
4. Maak de verbinding los+tussen het verwarmingselement en de elektronische kaart.
5. Verbreek de verbinding:tussen de rode draad en de schakelaar en draai de kabelschoen los van de blauwe draad.

6. Klip de kaartsteun los door:

7. het waar voren te halen in de verticale wandmodellen

8. los te klippen van de bekleding van de verticale modellen op voet of van een horizontaal wandmodel.

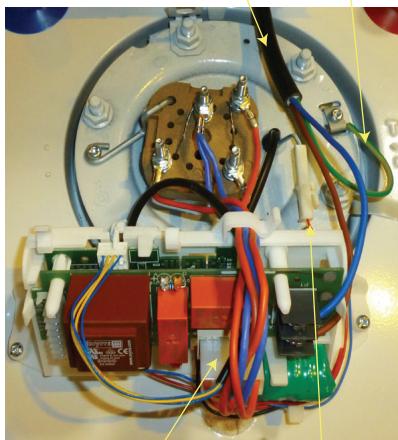

Voedingskabel Aardedraad

Schakelaar
Schakelaar
rode draad

Verticaal wandmodel

Verticaal op voet / Horizontaal wandmodel

Voedingskabel
Schakelaar

1. De ketel legen en het verwarmingselement is zijn geheel demonteren (zowel het verwarmingselement als de buis)
2. De kalkaanslag in de vorm van modder of kalklagen onderin de ketel verwijderen en de binnenkant zorgvuldig reinigen. Niet proberen de kalk van de wand af te krbben of er af te tikken: u riskeert de binnenwand van de boiler te beschadigen
3. Het is nicht nodig de hybride anode te inspectoren of te verrangen
4. Het verwarmingselement en –buis terugplaatsen enaar bij een neue afsluitring gebruiken: de moeren geleidelijk Niet te veel vastdraaien (gekruiste bevestiging)
5. De boiler vullen en waar bij een warmwaterkraan open latent staan: als er water uitkomt is de boiler vol.
6. Controlleren of er geen water UIT de boiler komt bij de aflsuitring. Pas daarna dethermostat terugplaatsen in de tegenovergestelde volgorde als vermeld hierboven.
7. De boiler wee aansluiten op de elektriciteitsnet
8. De volgende dag opniew de goede affdichting bij

3. Storingsherkenning

3.1 Herkenning storingen door gebruiker: het functioneren van contrôlelampje

Controleampje nr. 1	Stand van het controleampje	Betekenis	Opmerking
oranje	Brandt constant (oranje)	Normaal gebruik: - Water wordt verwarmd - Bescherming gegen corro-sie gewaarborgd	Het apparaat is aangesloten op elektriciteitsnet
Groen	Brandt constant (groen)	Normaal gebruik bij dalu-ren/permanent: - Warm water beschikbaar - Bescherming gegen corro-sie gewaarborgd	Het apparaat is aangesloten op elektriciteit
	Langzaam knipperend (Groen)	Normaal gebruik (geen abonnement op pick- en daluren): - Warm water beschikbaar - Bescherming gegen corro-sie gewaarborgd	Het apparaat werkt op batterij
	Snel flikkeren (groen)	Abnormaal functioneren	Neem contact op met uw installateur of met uw leverancier
	Lampje uit	Abnormaal functioneren	Geen verbinding met elektriciteitsnet: - Probeer de boiler via een andere schakelaar in de meterkast te latent fonctionen-en/of - Controller de elektrische stop → Als het contrôleampje Niet gaat branden, neem dan contact op met uw installateur of leverancier
UIT	Lampje uit	Abnormaal functioneren

3.2 Controle door installer: controlelampje kaart

Gevaar van Niet beschermde onderdelen die onder spanning staan

Controleampje nr.2	Stand van het controleampje	Betekenis	Opmerking reparatie
rood	1 knipperend3s	Fout 1:batterij werkkt Nieteer	Batterij verwangen
	3 knipperend3s	Fout 3:thermostaatvoelerwerknet	Thermostatvoeler verwangen
	7 knipperend3s	Fout 7:waarschuwing voor“droog verhitten”	Geen water in de boiler:Vul de boiler met water
			Water dat te weinig geleidt(zacht water)- Neem contact op met uwinstallateur of uw leverancier
		Fout 7:Anticorrosiebes-chemingssystem verwiktiet nod goed	Systeem in open circuit:- verfiëren van bedradingmet schakelaars- als klacht blijft bestaan,het verwarmingselement verwangen

3.3 Controle van dethermostatvoeler

De thermostaatvoeler kan indien nodig met een ohmmeter gecontroleerd worden:

-:tussen de twee blauwe draden:weerstand < 10 ohm
- tussen de twee gele draden: zich bijgaand overzicht van waarstanden gerelateerd aan de temperatuur

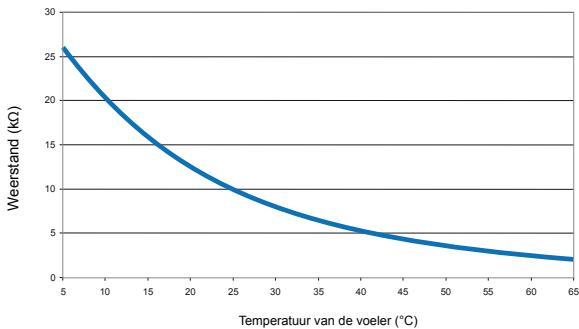

Verhouding tussen waarstand van dethermostaatvoeler en de temperatuur

Garantie – Dienst na verkoop – Oveenstemming

dit toestel is conform de volgende richttijnen

2004/108/CE elektromechanische compatibiliteit
2006/95/CE laagspanning

1. Garantiebepalingen

De boiler要去en geinstalleerd door een erkende installmenter volgens de waar-voor geldende normen en once technische voorschriften.

Hij moetnormally gebruikt worden en regelmatig door een daartoe gekwalificeerd persono onderhonden worden.

Onder deze voorwaarden, omvat once garantie de verranging of gratis levering aan de leverancier van de oorspronkelijke onderdelen waarvan once technische Dienst vaststelt dat ze defect+zijn en eventuele van het apparaat, met uitzondering van arbeidsloon en transportkosten, evenals van schadevergoeding en verlenging van de garantie.

Onze garantie gaat in op de datum waarop het apparaat is geinstalleerd (volgens de rekening van de installerateur of de aankoopfactuur). Indien deze rekeningen Niet aanwezig zijn, geldt de datum van fabricage zoals vermeld op het typeplaatje van de boiler, vermeerderd met 6 maanden.

De garantie van het te verrangen onderdeel of apparaat (onder garantie) eindigt tegelijkkertijd met dat van het verrangen onderdeel of apparaat (het eerste gefactureerde materiaal).

De onderhavige garantiebepalingen sluiten een beroep van de koper op de wetgeving met betrekking tot verborgen gebreken Niet UIT.

Een defect onderdeel geeft geen enkelrecht op de verwanging van het apparaat.

Atlantic garandeert de aanwezigheid van alle onderdelen van het apparaat gedurende 10aar.

Een apparaat dat möglich schade heeft veroorzaakt要去 nicht verwijderd worden voor de komst van schadesdekundigen; het slachtoffer van de schade要去 zich verzekering waarschuwen.

2. Geldigheid van de garantie

Uitgesloten van每次都 garantie zijn gebreken als gevolg van:

2.1 Ongewone omgevingsvoorwaarden:

• Schade als gevolg van schokken of vallenijdens het vervoer na aflevering uit de fabriek.
• Plaatsing van het apparaat in een Niet vorstvrijne ruimte of in een ruimte onderhevig aan slechte weersomstandigheden (vochtige, Niet geventileerde ruimtes, aanwezigheid schadelijke stoffen).
• Gebruik van water dat Niet voldoet aan de normen m.b.t. gehalte aan chloor, sulfaat, kalk, watstand en TAC.
• Hardheid van het water < 15^ f
• Elektrische voeding is onderhevig aan freqente overdruk (via het net, bliksem...) Elektrische voeding Niet conform met minimale en Tmaxiale drukwaarden en

frequencies (NF norm EN 50160).

• Schade als gevolg van Niet te vinden problemen als gevolg van deplaatsing (moeilijk toegankelijkke plaats) en die vermeden hadden konden worden door een onmiddellijke reparatie van apparatus.

2.2 Een installmentie Niet in overeenstemming met de waarvoor geldende regels, normen en gebruiken.

• Afwezigheid of verkeerde montage van een neuebeveiligingsgroep in confor-miteit met de norm EN1487, wijziging van de belasting; het rechtsstreeks aanslui-ten van de boiler op een hydraulisch system dat het functioneren van de beveiligingsgroep beelmmert (drukregelaar, afluitkraan...)
• Afwezigheid van beschermingshoezen (ijzer, staal of isolatiematerialiaal) op de warmwaterleidingen waardoor corrosie op kan treden
• Foutieve elektrische aansluiting: Niet in overeenstemming met de waarvoort geldende normen, geen correcte aarding, geen correcte bedrading, elektrische verleengsnoeren, het Niet in acht nemen van de door de fabrikant voorgeschreven aansluitingsvoorschriften.
• Plaatsing van het apparaat Niet conform met de installmentvoorschriften
• Abnormale corrosie van de doorlaatpunten (voor warm of koud water) als gevolg van een Niet correcte hydraulische aansluiting (slechte afldichting) of als gevolg van de afwezigheid van dielektrische isolatie (direct contactussen ijzer en koper)
• Afwezigheid of nicht correcte montage van de elektrische beschemkap.
• Afwezigheid of verkeerde montage van de kabeldoorgang.
• Een val van het apparaat als gevolg van ongeschikte bevestigingspunten.

2.3 Slecht onderhoud

• Abnormale kalkaanslag op verwarmingselementen of beeiligingsorganen.
• Een gebrek aan onderhoud aan de beveiligingsgroep die zich manifesteert in overdruk.
• Vervanging van oorspronkelijke onderdelen zonder toestemming van de producent of gebruik van Niet bij de producent bekende onderdelen.

3. Dienst na verkoop

De volgende onderdelen können verrangen worden:

• De deurdichting
• Dethermostat
• De verstand
  Hulsel voor de waarstand
  Veiligheidssonde
• Batterij

Gebruik alleen door Atlantic geadviseerde onderdelen.

Preciseer bij elke bestelling de code van de boiler en het serienummer (in kader) zoals vermeld op het typeplaatje dat is bevestigd in de buurt van de elektrische onderdelen.

Voor elke reparatie van het product moet de hulp van een daartoe gekwalificeerd person ingeroepen worden.

4. Aanbevelingen van GIFAM

Aanbevelingen goedgekeurd door de Groupe interprofessionnel des fabricants d'appareils menagers (GIFAM) over de juiste installering en het juiste gebruik van het apparaat.

4.1 Toepassingen

Aard van het product

• Dit apparaat is exclusief bedoeld voor het verwarmen van leidingwater, met uitsluiting van elke andere vloeistof.

Normaal gebruik

• Neem contact op met een erkend installer, wonneer het apparaat Niet goed functioneert.
  Zet een leeg apparaat Niet onder spanning

Verbrandingen en bacteriën

• Om gezondheidsredenen要去 het water op een hoge temperatuur bewaard worden. Die temperatuur kan brandwonden veroorzaken.
• Neem de gebruikelijkke voorzorg in acht (mengkranen...) om elk incident bij het watertappen te vermijden. Wanner u enige tijd geen warm water heeft gebruikt, waar dan eerst de kraan eenijdje lopen.

4.2 Onderhoud

• Regelmatig het correct functioneren van het hydraulische verilgheidssysteme controlleren volgens de voorschriften van de fabrikant
• Elke reparatie kan slechts plaats vinden als het apparaat nicht onder spanning staat.

4.3 Wijzigingen

Wijzigingen van het apparaat zich net toegestaan. Elke verranging van onderdelen moet verricht worden door een waarvoort gekwalificeerd iemand en met onderden geleverd door de fabrikant.

4.4 Levenseinde

• Het apparaat ledigen en de stroom uitschakelen alvorens het te demonteren.
• De verbranding van bepaalde componenten kan giftige gassen vrij make, het apparaat dus Niet verbranden.
• Niet uw boiler in de vuilnisbak gooien, maar zet het op eenplaats toegewezen voor dit doel (collectie punt) waar het kan worden gerecycleerd.

ZENE

• 5aar op de ketel voor boilers en hun verwarmingselementhuls.

• 5aar op demonteerbare onderleden : deurafdichting, verwarmingselement,thermostaat...

• Le remplacement d'un composant ou d'un produit ne peut enaucun cas prolonger la durée initiale de la garantie.

• Replacement of any component or product will in no case result in the extension of the initial guarantee period.
• Da verwanging van een onderdeel zal in geen geval leiden tot verlenging van de oorspronkelijke garantieperiode.

DATE D'ACHAT :

Purchase date / Aankoopdatu

NOM ET ADRESSE DU CLIENT :

Model en serién r aangeven op de identificatielabel van de boiler

SATC

Rue Monge-ZI Nord-BP 65

85002 LA ROCHE SUR YON Cedex
