Type product	Lucht/water warmtepomp (split)
Model	Alféa Extensa Duo (+) 5, 6, 8, 10
Toepassing	Verwarming en sanitair warm water
Nominaal vermogen (verwarming 35°C)	4 - 8 kW
Nominaal vermogen (verwarming 55°C)	4 - 8 kW
Energieklasse (gemiddeld klimaat 35°C)	A++
Energieklasse (gemiddeld klimaat 55°C)	A+
Geluidsvermogen buitenunit	63 - 69 dBA
Geluidsvermogen hydraulische module	46 dBA
Voeding	230V ~ 50Hz (enkele fase)
Maximale watertemperatuur	55°C (verwarming)
Werkingstemperatuur buiten	-10 °C tot 35 °C
Koelmiddel	R410A (niet door gebruiker te onderhouden)
Instelbare modi	Auto, Comfort, Verlaagd, Vorstvrij
Programmering	Uurprogramma per kring, vakantiemodus
Regeling	Via gebruikersinterface op hydraulische module, optionele afstandsbediening
Koelemodus	Optioneel met koelkit
Onderhoud	Jaarlijkse controle door vakman; reinigen wisselaar, controleren druk
Bescherming	Antivries, oververhitting, foutmeldingen
Geschikte afgiftesystemen	Vloerverwarming, radiatoren, ventilo-convectoren
Gewicht (buitenunit)	Ca. 60-80 kg (afhankelijk van model)
Afmetingen (buitenunit)	Ca. 900 x 700 x 350 mm (afhankelijk van model)
Gewicht (hydraulische module)	Ca. 30 kg
Afmetingen (hydraulische module)	Ca. 600 x 600 x 300 mm
Repareerbaarheid	Alleen door erkend installateur; geen onderdelen voor zelfherstel

Veelgestelde vragen - Alfea extensa duo ATLANTIC

Hoe stel ik de gewenste kamertemperatuur in?

Draai aan de bedieningsknop op de gebruikersinterface om de comforttemperatuur aan te passen. Druk op OK om te bevestigen. U kunt ook via het menu 'Regeling verwarming Kring 1' de parameter 710 wijzigen.

Wat moet ik doen als de warmtepomp een foutcode weergeeft?

Noteer de foutcode en druk kort op de RESET-knop (toets 9) om de fout te wissen. Als de fout terugkomt, neem dan contact op met uw installateur. Raadpleeg ook het informatieniveau via de INFO-toets.

Kan ik de warmtepomp gebruiken om te koelen?

Ja, indien uw installatie is uitgerust met de optionele koelkit. Druk op de koelmodus-toets (toets 8) om deze in of uit te schakelen. De koelmodus werkt volgens het ingestelde uurprogramma.

Hoe programmeer ik het uurprogramma voor de verwarming?

Ga naar het menu 'Uurprogramma CC1' (of 'CC2' voor de tweede kring). Stel de gewenste schakeltijden in voor de fasen (aan/uit) en selecteer de dagen. Gebruik de OK-toets om te bevestigen. U kunt ook de standaardwaarden herstellen met parameter 516.

Wat is de vakantiefunctie en hoe gebruik ik die?

De vakantiefunctie laat u een periode instellen waarin de verwarming op een lager niveau werkt (vorstvrij of verlaagd). Ga naar het menu 'Vakantie, Kring 1' en stel begin- en einddatum in (parameters 642, 643). Kies het gewenste regime (648). De verwarmingsmodus moet op AUTO staan.

Hoe kan ik sanitair warm water (SWW) tijdelijk inschakelen?

Houd de SWW-toets (toets 1) gedurende 3 seconden ingedrukt om over te schakelen van verlaagd naar comfortregime. De productie stopt bij de volgende omschakeling van het uurprogramma. U kunt ook de bedrijfsmodus SWW op 'Aan' zetten via parameter 1600.

Wat moet ik doen als de waterdruk in de verwarmingskring te laag is?

Controleer de manometer; de druk moet tussen 1,5 en 2 bar liggen. Vul indien nodig bij met water, maar gebruik hetzelfde type fluidum als oorspronkelijk. Bij frequent bijvullen kan er een lek zijn; neem contact op met uw installateur.

Heeft de warmtepomp antivriesbeveiliging?

Ja, de antivriesbeveiliging werkt in alle modi zolang de elektrische voeding niet onderbroken is. Bij stroomuitval in de winter kan water in de hydraulische module bevriezen. Schakel bij afwezigheid de verwarming niet uit, maar zet deze op vorstvrij.

Kan ik de warmtepomp zelf onderhouden?

U kunt zelf de waterdruk controleren en eventueel de buitenunit reinigen (geen hogedrukreiniger!). Voor onderhoud aan de koelkring, boiler of elektrische componenten moet u een erkend installateur inschakelen. De ACI-indicator (lampje) op de circulatiepomp toont de status.

Wat betekenen de symbolen op het display?

De symbolen geven de werkingstoestand aan: zonnetje = verwarming actief, sneeuwvlok = koeling, klok = fout, sleutel = onderhoud. Raadpleeg hoofdstuk 3.2 van de handleiding voor een volledige lijst.

GEBRUIKSAANWIJZING Alfea extensa duo ATLANTIC

Warmtepomp lucht/water Split twee diensten

Model :

• alféa extensa duo (+) 5
• alféa extensa duo (+) 6
• alféa extensa duo (+) 8
• alféa extensa duo (+) 10

bestemd voor de vakman en de gebruiker

te behouden door de gebruiker voor nadere consultatie

Inhoud

Veiligheidsvoorschriften. 3

Overzicht van de installatie 4

Voorzorgsmaatregelen en waarschuwingen met
betrekking tot uw installatie 4
Buitenunit 4
De hydraulische module ..... 4
De regeling 4
De radiatoren 4

De verwarmde vloer ..... 4

Ventilo-convectoren / Dynamische radiatoren met integreerde regeling ..... 4

Het sanitair warm water (SWW) ..... 4

Einde levensduur toestel 5

Overzicht van de installatie . . . . . . . . . . . . . . . . 5

Bediening van de installatie....6

Gebruikerinterface, Centrale afstandsbediening (optie) en Ruimtevoeler (optie) 6

Beschrijving van de weergave 8

Eerste inwerkingsstelling ..... 9

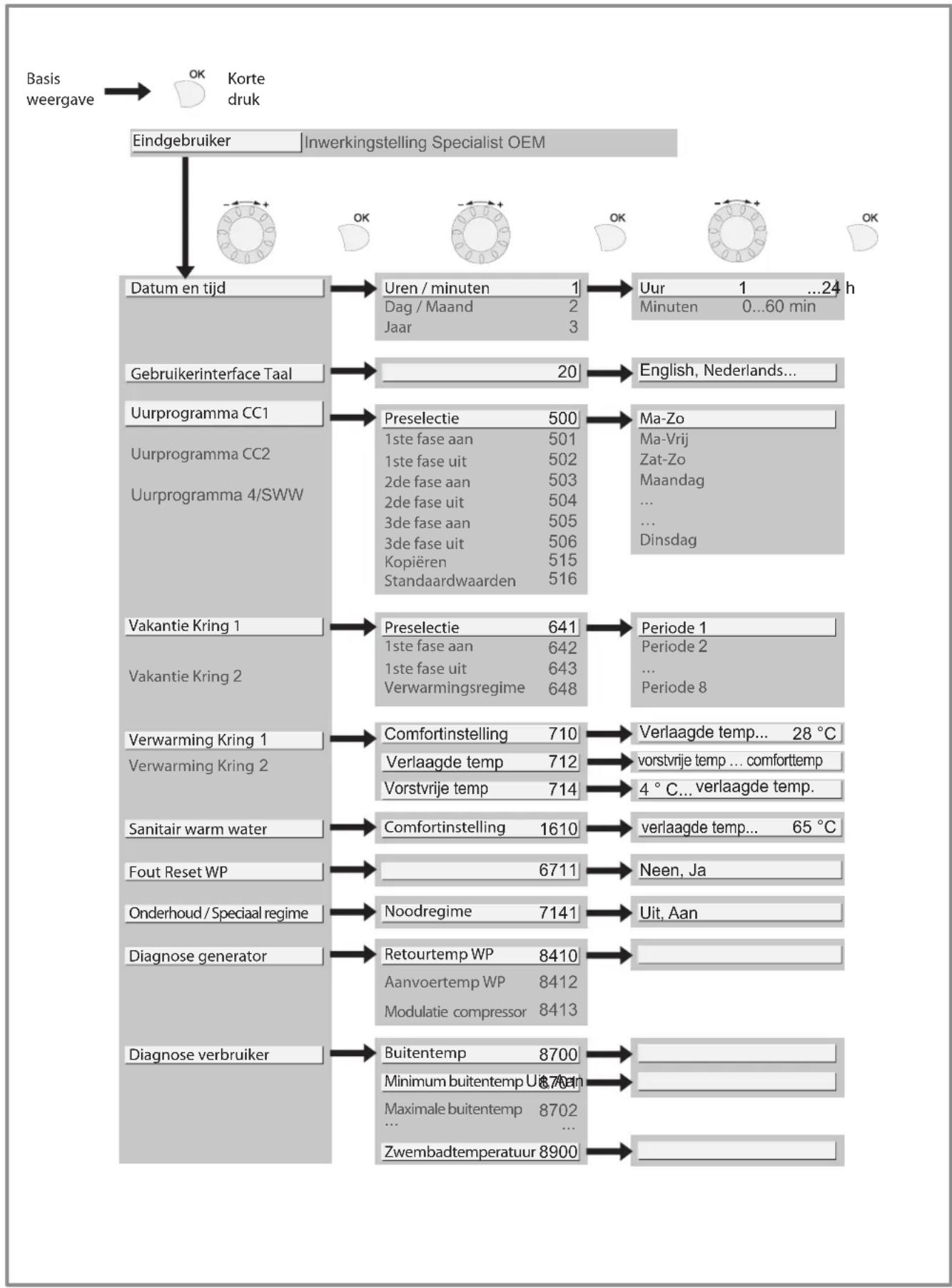

Structuur van het bedieningsmenu "Eindgebruiker". 11

Parametrering van de regeling ..... 12

Algemeen 12

Regeling van de parameters ..... 12

Lijst van de "Eindgebruiker" regelingen . . . . 12

Uitlezingen of de informatie 16
Bijzonderheden 16
Werking SWW 17
De koelingmodus selecteren 17
Stuurdraad (Indien Uitbreidingskit regeling AVS 55) . 17
Telefoonmodem (Uitbreidingskit regeling AVS 55) . 17
Configuratie van de centrale afstandsbediening (optie) .17

Onderhoudsinstrukties 18

Regelmatige controles 18

Nazicht van de buitenunit 18

Onderhoud van de boiler 18

ErP vermogens waarden 20

ErP omschrijving 20

ErP specificaties Extensa Duo + ..... 20

Verpakkingsdocument 22

ErP specificaties Excellia Duo. 24

Verpakkingsdocument 26

1 Veiligheidsvoorschriften

Gelieve de volgende aanwijzingen in acht te nemen om verwondingen of verkeerd gebruik van het toestel te vermijden.

- Inwerkingstelling

Zet het toestel pas onder spanning nadat het vullen uitgevoerd is.
Probeer dit toestel niet zelf te installeren. Deze warmtepomp moet worden geïnstalleerd door geschoold personeel.
De installatie moet altijd geaard worden en uitgerust worden met een uitschakelautomaat.

Verander niets aan de elektrische voeding.

De toestellen zijn niet explosieveilig en mogen ze dus niet in een explosieve atmosfeer geïnstalleerd worden.

- Gebruik

Laat kinderen geen vreemde voorwerpen door het beschermingsrooster van de schroef duwen en laat ze niet op het dak van de buitenunit klimmen. De ribben van de luchtgekoelde warmtewisselaar zijn zeer fijn en kunnen snijwonden veroorzaken.
De luchtcirculatie door de verdamper en aan de uitgang van de ventilator mag niet belemmerd worden door hindernissen.
De buitenunit moet absoluut buiten geïnstalleerd worden. Indien een bergruimte vereist is, moet deze op de 4 zijden grote openingen omvatten en voldoen aan de nodige installatieruimte (Bekijk met uw installateur).

Ga niet op het dak van de buitenunit staan.

Het vertrek waarin het toestel werkt moet goed geventileerd zijn om zuurstofgebrek te vermijden in geval van een koelgaslek.
Als Uw huis aan de wettelijke voorschriften van veiligheid beantwoordt, er geen verandering aan brengen (ventilatie, rookkanalen, openin-gen, enz.) zonder een advijs van een installateur.

Plaats geen warmtebron onder de ruimtevoeler.

• Onderhoudsinstrukties

Probeer dit toestel niet zelf te herstellen.

• Dit toestel bevat geen onderdelen die door de gebruiker zelf hersteld kunnen worden. Bij het demonteren van één van de kappen kan u uzelf blootstellen aan gevaarlijke elektrische spanningen.
  De voeding afsnijden volstaat nooit om u te beschermen tegen eventuele elektrische schokken (condensatoren).
  Open de buitenunit of de hydraulische module niet wanneer ze in werking zijn.
  Snijd de voeding af indien het toestel abnormale geluiden, geuren of rook afgeeft en neem contact op met uw installateur.
  Vóór elke eventuele reiniging, moet u de stroomtoevoer op het toestel afsnijden.
  Gebruik geen agressieve schoonmaakvloeistoffen of oplosmiddelen om de behuizingen te reinigen.
  Gebruik geen hogedrukreiniger om de buitenunit te reinigen. De luchtgekoelde warmtewisselaar zou beschadigd kunnen worden en er zou water in de elektrische circuits kunnen dringen.

2 Overzicht van de installatie

2.1 Voorzorgsmaatregelen en waars-chuwingen met betrekking tot uw installatie

2.1.1 Buitenunit

De buitenunit bevat de apparatuur die toelaat om de energie uit de omgevingslucht op te nemen.

Deze unit werd door uw installateur geplaatst op de plaats waar ze het best zal kunnen werken.

De luchtcirculatie door de verdamper en aan de uitgang van de ventilator mag niet belemmerd worden door hindernissen.

Het water in de omgevingslucht kan condenseren en wegstromen in de buitenunit.

Bij koud weer bevriest dit water wanneer het in contact komt met de warmtewisselaar en word regelmatig weggevoerd via ontdooicycli. De ontdooicyclus wordt aangestuurd door de regeling en kan een volledig normale afgifte van damp veroorzaken.

2.1.2 De hydraulische module

De hydraulische module bevat de volledige regeling van het toestel die moet instaan voor het thermisch comfort en de productie van sanitair warm water.

De hydraulische module kan uitgerust worden met een elektrisch bijverwarmingssysteem of een systeem voor overname door de ketel die ingeschakeld wordt om te zorgen voor aanvullende verwarming tijdens de koudste periodes.

2.1.3 De regeling

Uw installateur heeft uw installatie geduldig afgesteld. Wijzig de parameters van de regeling niet zonder zijn toestemming. Aarzel bij twijfel niet om contact met hem op te nemen.

De regeling van uw verwarmingsysteem gebeurd in functie van de buitentemperatuur (via de stooklijn).

De plaatsing van een buitensonde (optie) laat toe om de werking van de regeling te optimaliseren (invloed van de buitentemperatuur wordt in rekening gebracht).

De antivriesbescherming werkt in alle werkingsmodi en heeft voorrang op de andere functies (Op voorwaarde dat de elektrische voeding van de WP niet onderbroken is).

Opgepast! In de winter, in het geval van stroomuitval, werkt de vorst bescherming niet meer.

Water in de hydraulische module kan bevriezen en

schaden veroorzaken.

2.1.4 De radiatoren

Om de werking van de regeling te waarborgen, mag het vertrek waarin de omgevingscentrale geïnstalleerd is geen thermostatische kraan bevatten. Indien dat wel het geval is, dan moeten ze maximaal geopend zijn.

2.1.5 De verwarmde vloer

Een nieuwe verwarmde vloer moet de eerste keer geleidelijk verwarmd worden om problemen van scheurvorming te vermijden. Controleer met uw installateur of dit goed werd uitgevoerd vooraleer uw verwarmingssysteem vrij te gebruiken.

De grote stabiliteit van de regeling van de verwarmde vloer vermijdt plotse temperatuurschommelingen. Deze stabiliteit impliciert echter een reactietijd in de orde van enkele uren (ongeveer 6 uur).

Elke wijziging aan de regeling moet langzaam gebeuren, en de installatie moet de tijd krijgen om te reageren. Buitensporige of ontijdige regelingen leiden altijd tot grote temperatuurschommelingen binnen één dag.

Indien uw woning uitgerust is met een verwarmde vloer, moet u bovendien de verwarming niet lager zetten of uitzetten bij korte afwezigheden. Het opnieuw opwarmen duurt altijd vrij lang (ongeveer 6 uur).

2.1.6 Ventilo-convectoren / Dynamische radiatoren met integreerde regeling

Gebruik de omgevingssonde niet in de desbetreffende zone.

2.1.7 Het sanitair warm water (SWW)

Wanneer er gevraagd wordt om warm water te produceren, past de warmtepomp zich bij voorrang aan aan deze vraag.

Tijdens de bereiding van sanitair warm water wordt er geen verwarming geproduceerd.

De productie van sanitair warm water (SWW) wordt verzorgd door de WP en, indien nodig, aangevuld met de elektrische bijverwarming of de ketel.

Om een SWW-instelling hoger dan 45°C te garanderen, moet de elektrische bijverwarming of de ketel in werking blijven (optie kit overname door ketel).

De elektrische bijverwarming laat het goede verloop van de antilegionella-cycli toe.

2.2 Einde levensduur toestel

Ontmanteling en recyclering zal behandeld worden door een erkend orgaan. Dumpen is strikt verboden.

Op het einde van de levenscyclus van het toestel, neem a.u.b. contact op met uw lokale vertegenwoordiger om het te ontmantelen en te recycleren.

2.3 Overzicht van de installatie

Uw warmtepomp werd door uw installateur geconfigureerd. Ze bestaat uit de volgende voornaamste elementen:

• De buitenunit die, zoals de naam aangeeft, buiten uw woning geplaatst wordt, haalt calorieën uit de buitenlucht.
• De hydraulische module, die in uw stookplaats, zolder, garage of zelfs in uw keuken geplaatst wordt, brengt de calorieën over naar de verwarmingskring en de sanitaire warmwaterkring.
• De buitenvoeler detecteert de buitentemperatuur.

Materiaal in optie:

• Ruimtevoeler.
• Centrale afstandsbediening.

Warmtepompen zijn systemen die aangesloten kunnen worden op eender welke vorm van verdeling op lage temperatuur: de door de warmtepomp opgenomen warmte kan dus op verschillende manieren gebruikt worden:

• De verwarmde vloer.
• Radiatoren of ventilo-convectoren.
• Het sanitair warm water (SWW).

figuur 1 - Overzicht van een volledige configuratie van een installatie

3 Bediening van de installatie

3.1 Gebruikerinterface, Centrale afstandsbediening (optie) en Ruimtevoeler (optie)

Gebruikerinterface

Centrale afstandsbediening T75 / T78

Ruimtevoeler T55 / T58
figuur 2 -

Kent. Functie - Definities
1 Keuze van de werkingsregime SWW	- Aan: Productie van SWW in functie van het uurprogramma.- Uit: Productie van SWW gestopt met antivriesfunctie van het sanitair water actief.- Toets manuele inschakeling: Houd de toets SWW gedurende 3 s ingedrukt (Omschakeling "verlaagd" naar "comfort" regime tot de volgende omschakeling van het uurprogramma SWW).
2 Digitale uitlezing	- Controle van de werking, de huidige temperatuur, het verwarmingsregime, een eventuele storing uitlezen.- Weergeven van de instellingen.
3 Uitgang "ESC" - Het menu verlaten.
4 Navigatie en instelling - Regeling van de instelling van de comforttemperatuur.- Selectie van het menu.- Regeling van de parameters.
5 Selectie van het verwarmingsregime	- Auto Verwarming in dienst volgens het verwarmingsprogramma (De omschakeling zomer/winter-regime gebeurt automatisch).- Permanente comforttemperatuur.- Permanente verlaagde temperatuur.- Waakregime met vorstvrij bescherming (Op voorwaarde dat de elektrische voeding van de WP niet onderbroken is).
6 Uitlezingen of de informatie - Allerlei informatie (zie blz. 16).- Aflezen van de foutcodes (zie Handleiding voor installatie).- Informatie over het onderhoud, het speciale regime.
7 Validatie "OK" - In het geselecteerde menu gaan.- De instelling van de parameters valideren.- De instelling van de comforttemperatuur valideren.
8 De koelingmodus selecteren - Indien de installatie uitgerust is met de koelingkit:- Koeling in dienst volgens het verwarmingsprogramma (De omschakeling zomer/winter-regime gebeurt automatisch).
9 “RESET”-toets(Korte druk)	- Herinitialiseren en annuleren van de foutberichten.Niet gebruiken tijdens normale werking.
10 Bedieningsknop - Regeling van de instelling van de comforttemperatuur.
11 Aanwezigheidstoets	- Omschakeling comfort/verlaagd.

3.2 Beschrijving van de weergave

Symbolen Definities
	- Actieve verwarmingsmodus metreferentie naar de verwarmingskring.
	- Verwarming in comfortmodus.
	- Verwarming in verlaagd regime.
	- Verwarming in waakmodus(vorstvrij).
	- Koelmodus actief.
	- Vakantiefunctie geactiveerd.
	- Proces aan de gang.
	- Werking compressor.
	- Werking brander
	- Foutboodschap.
	- Onderhoud / Speciaal regime.
INFO	- Informatieniveau geactiveerd.
PROG	- Programmering geactiveerd.
ECO	- Functie ECO geactiveerd(Verwarming tijdelijk stilgelegd).
	- Uur /Nummer parameter /Instelwaarde.
	- Omgevingstemperatuur /Instelwaarde.
	- IInformatie instelling /Informatie parameter.

3.3 Eerste inwerkingsstelling

• De installatie en de eerste inwerkingsstelling van de apparaat moeten uitgevoerd worden door een vakman die U alle nodige informaties zal verschaffen over de ontsteking en de regeling van de apparaat.
• Zich ervan verzekeren dat de installatie met water gevuld is en dat de druk op de manometer (kent. 2, figuur 5) voldoende hoog is, tussen 1,5 tot 2 bar.
• Schakel de algemene uitschakelautomaat van de installatie in.

Om tijdens de winter het voorverwarmen van de compressor mogelijk te maken: de algemene uitschakelautomaat van de installatie inschakelen (voeding buitenunit) enkele uren alvorens de aan/uit-knop in te schakelen.

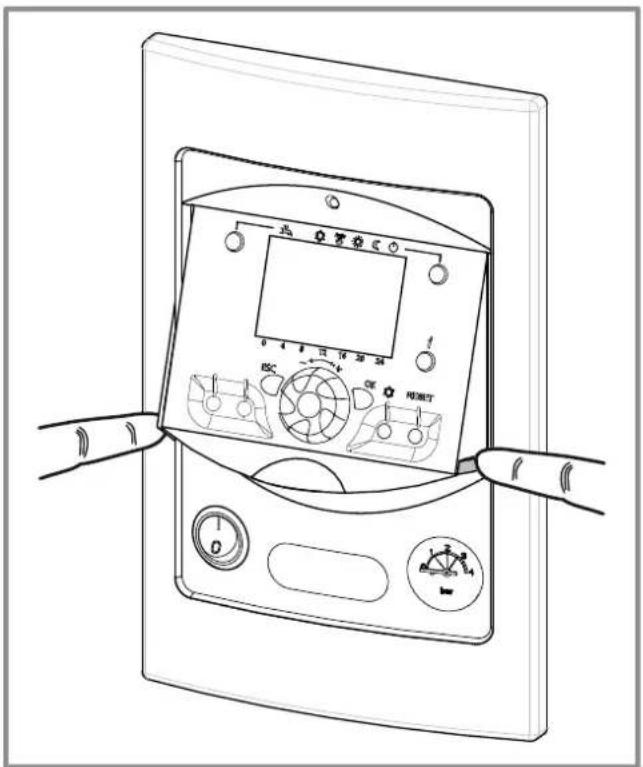

figuur 5 - Inwerkingstelling

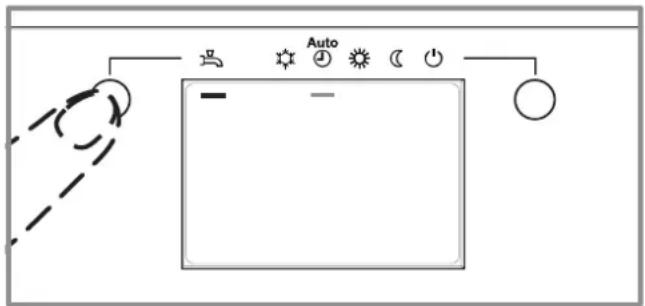

figuur 6 - Selectie van het verwarmingsregime AUTO en selectie het SWW-regime

Wanneer uw installateur de eerste indienststelling uitgevoerd heeft:

- Schakel de aan/uit-knop van de WP in.

Tijdens de initialisatiefase van de regelaar, toont het display alle symbolen, vervolgens "Data, geactualiseerd", en daarna "Status warmtepomp".

• Selecteer het verwarmingsregime "AUTO" (figuur 6).
• Selecteer het SWW-regime (figuur 6).
• Het uur en de datum bijstellen indien nodig (figuur 7).

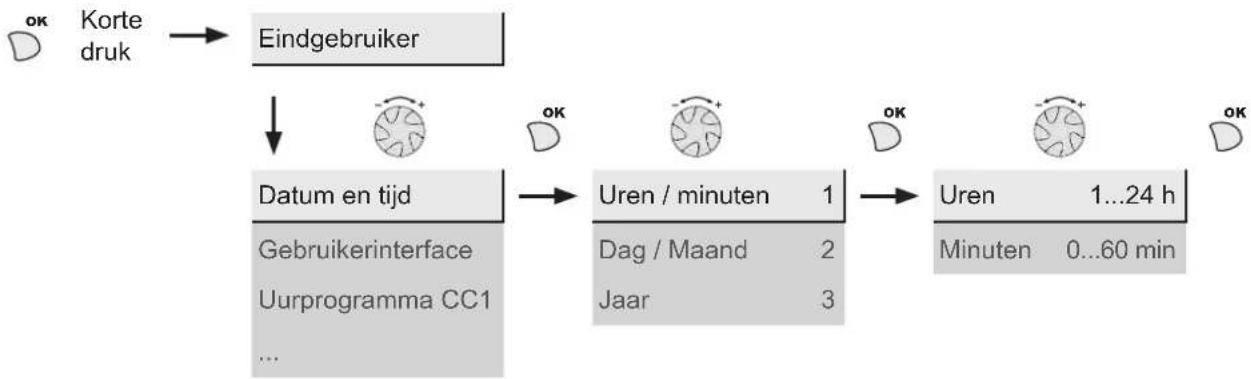

figuur 7 - Instelling uur en datum

3.5 Instelling uur

	Toetsen	Voorbeeld van weergave	Beschrijving
1			Basis weergaveIndien de basisweergave niet verschijnt, druk dan op ESC om ernaar terug te keren.Druk op OK om te valideren.
2			Draai aan de knop.Selecteer het menu "Uur en datum".Druk op OK om te valideren.
3			Draai aan de knop.Selecteer de lijn 1 Uren / minuten.Druk op OK om te valideren.
4			De weergave van het uur knippert.Draai aan de knop om het uur in te stellen.Druk op OK om te valideren.
5			De weergave van de minuten knippert.Draai aan de knop om de minuten in te stellen.Druk op OK om te valideren.
6			De regelingen zijn opgeslagen.Draai aan de knop om andere regelingen uit te voeren.ofDruk op een regimetoets om terug te keren naar de standaardweergave.

figuur 8 -

3.6 Structuur van het bedieningsmenu "Eindgebruiker"

figuur 9 -

3.7 Parametrering van de regeling

3.7.1 Algemeen

- Alleen de parameters die toegankelijk zijn op de niveaus: Eindgebruiker

...worden in dit document beschreven.

- De parameters die toegankelijk zijn op de niveaus: Indienststelling Specialist

...worden beschreven in het document dat voorbehouden is aan vakmensen. Verander niets aan deze parameters zonder het advies van deze vakmensen. Elke manipulatiefout kan ernstige werkingsgebreken veroorzaken.

3.7.2 Regeling van de parameters

Het scherm toont de basisweergave.

- Druk op de toets OK.

Eenmaal in het niveau "Eindgebruiker":

- Doorloop de lijst van de menu's.

- Kies het gewenste menu.

- Doorloop de functielijnen.

- Kies de gewenste lijn.

- Stel de parameter bij.

- Valideer de instelling met een druk op OK.

- Druk op ESC om terug te gaan naar het menu.

Indien er gedurende 8 minuten geen enkele instelling uitgevoerd wordt, keert het scherm automatisch terug naar de basisweergave.

3.7.3 Lijst van de "Eindgebruiker" regelingen

Lijn Functie Instellingsbereik	of weergave	Increment van de regeling	Basis instelling
Datum en tijd
1 Uren / minuten 00:00... 23:59 1 --:--
2 Dag / Maand 01.01... 31.12 1 --,--
3 Jaar 1900... 2099 1 ----
Gebruikerinterface
20 Taal	English, Deutsch, Français, Italiano, Nederlands, ...		Nederlands

Lijn Functie Instellingsbereik		of weergave	Increment van de regeling	Basis instelling
Uurprogramma voor de verwarming / Koelen, Kring 1
500 Preselectie (dag / week) Ma-Zo, Ma-Vrij, Zat-Zo,		Maandag, Dinsdag, ...		Ma-Zo
501 1ste fase Aan (begin) 00:00... --:-- 10 min 6:00
502 1ste fase Uit (einde) 00:00... --:-- 10 min 22:00
503 2de fase Aan (begin) 00:00... --:-- 10 min --:--
504 2de fase Uit (einde) 00:00... --:-- 10 min --:--
505 3de fase Aan (begin) 00:00... --:-- 10 min --:--
506 3de fase Uit (einde) 00:00... --:-- 10 min --:--
516 Standaardwaarden Neen, Ja Neen
	Ja + OK: De standaardwaarden, die opgeslagen zijn in de regelaar, vervangen en annuleren de gepersonaliseerde verwarmingsprogramma's. Uw gepersonaliseerde regelingen gaan dan verloren.
Uurprogramma voor de verwarming / Koelen, Kring 2
	Als de installatie uit 2 verwarmingskringen bestaat (Verschijnt enkel met de optie kit 2de kring).
520 Preselectie (dag / week) Ma-Zo, Ma-Vrij, Zat-Zo,		Maandag, Dinsdag, ...		Ma-Zo
521 1ste fase Aan (begin) 00:00... --:-- 10 min 6:00
522 1ste fase Uit (einde) 00:00... --:-- 10 min 22:00
523 2de fase Aan (begin) 00:00... --:-- 10 min --:--
524 2de fase Uit (einde) 00:00... --:-- 10 min --:--
525 3de fase Aan (begin) 00:00... --:-- 10 min --:--
526 3de fase Uit (einde) 00:00... --:-- 10 min --:--
536 Standaardwaarden Neen, Ja Neen
	Ja + OK: De standaardwaarden, die opgeslagen zijn in de regelaar, vervangen en annuleren de gepersonaliseerde verwarmingsprogramma's. Uw gepersonaliseerde regelingen gaan dan verloren.
Uurprogramma 4 / SWW
560 Preselectie (dag / week) Ma-Zo, Ma-Vrij, Zat-Zo,		Maandag, Dinsdag, ...		Ma-Zo
561 1ste fase Aan (begin) 00:00... --:-- 10 min 00:00
562 1ste fase Uit (einde) 00:00... --:-- 10 min 05:00
563 2de fase Aan (begin) 00:00... --:-- 10 min 14:30
564 2de fase Uit (einde) 00:00... --:-- 10 min 17:00
565 3de fase Aan (begin) 00:00... --:-- 10 min --:--
566 3de fase Uit (einde) 00:00... --:-- 10 min --:--
576 Standaardwaarden Neen, Ja Neen
	Ja + OK: De standaardwaarden, die opgeslagen zijn in de regelaar, vervangen en annuleren de gepersonaliseerde verwarmingsprogramma's. Uw gepersonaliseerde regelingen gaan dan verloren.
Vakantie, Kring 1 (de verwarmingsmodus moet op AUTO staan)
641	Voorselectie	Periode 1 tot 8		Periode 1
642	Begindatum van de vakantie (Dag / Maand)	01.01... 31.12	1	--,--
643	Einddatum van de vakantie (Dag / Maand)	01.01... 31.12	1	--,--
648 Verwarmingsregime gedurende vakantie		Vorstvrij bescherming, Verlaagd		Vorstvrij bescherming
Vakantie, Kring 2 (de verwarmingsmodus moet op AUTO staan)
	Als de installatie uit 2 verwarmingskringen bestaat (Verschijnt enkel met de optie kit 2de kring).
651 Voorselectie Periode 1 tot 8 Periode 1
652 Begindatum van de vakantie (Dag / Maand) 01.01... 31.12 1
653 Einddatum van de vakantie (Dag / Maand) 01.01... 31.12 1
658 Verwarmingsregime gedurende vakantie Vorstvrij bescherming, Verlaagd				Vorstvrij bescherming
Regeling van de verwarming, Kring 1
710 Instelling comfort kamertemperatuur Verlaagde temperatuur... maximale comfortinstelling			0,5 °C 20 °C
712 Instelling verlaagde kamertemperatuur Vorstvrije temperatuur ... comforttemperatuur			0,5 °C 19 °C
714 Ingestelde "vorstvrij" kamertemperatuur	4°C... verlaagde temperatuur		0,5 °C	8 °C
Koelcircuit 1 (Verschijnt enkel met de optie "kit koeling")
901 Bedrijfsmodus Beveiligingsbedrijf, Automatisch, Gereduceerd, Comfort				Beveiligingsbedrijf
902 Instelling comfort kamertemperatuur 17... 40 °C	0,5 °C 24 °C
903 Gewenste wrde gereduceerd	5... 40°C			26 °C
Regeling van de verwarming, Kring 2
	Als de installatie uit 2 verwarmingskringen bestaat (Verschijnt enkel met de optie kit 2de kring).
1010 Instelling comfort kamertemperatuur Verlaagde temperatuur... maximale comfortinstelling			0,5 °C 20 °C
1012 Instelling verlaagde kamertemperatuur Vorstvrije temperatuur ... comforttemperatuur			0,5 °C 19 °C
1014 Ingestelde "vorstvrij" kamertemperatuur	4°C... verlaagde temperatuur		0,5 °C	8 °C
Koelcircuit 1 (Verschijnt enkel met de optie "kit koeling")
1201 Bedrijfsmodus	Beveiligingsbedrijf, Automatisch, Gereduceerd, Comfort			Beveiligingsbedrijf
1202 Instelling comfort kamertemperatuur	17... 40 °C		0,5 °C	24 °C
1203 Gewenste wrde gereduceerd	5... 40°C			26 °C
Regeling van het SWW (sanitair warm water)
1600 Bedrijfsmodus	Uit, Aan, Eco			Aan
1610 Comfortinstelling SWW	Verlaagde instelling (lijn 1612)... 65°C		1	55 °C
	Om deze instelwaarde te bereiken wordt een beroep gedaan op het elektrisch bijverwarmingssysteem.
1612 Verlaagde instelling	8 °C... Comfortinstelling (lijn 1610)		1	40 °C
Zwembad (Verschijnt enkel met de optie zwembadkit)
2055 Gew wrde solarverwarming	8... 80 °C			26 °C
2056 Instelling verwarming generator	8... 35 °C			22 °C

Lijn Functie Instellingsbereik	of weergave	Increment van de regeling	Basis instelling
Energie meter
3121
... deze functie wordt niet gebruikt
3267
Fout
6710 Reset alarmrelais Neen, Ja Neen
6711 Reset WP Neen, Ja Neen
Onderhoud / Speciaal regime
7141 Noodregime Uit, Aan Uit
Uit: De WP werkt normaal (met de bijverwarmingen indien nodig).Aan: De WP gebruikt het elektrisch bijverwarmingssysteem of de overname door de ketel.De stand "Aan" enkel gebruiken in nood- of testmodus want de energiefactuur kan hoog oplopen.
Diagnose generator
8410 Retourtemperatuur WP 0... 140 °C --
Instelling WP (vertrek) --
8412 Aanvoertemperatuur WP 0... 140 °C --
Instelling WP (vertrek) --
8413 Modulatie van de compressor 0... 100%		--
Diagnose verbruiker
8700 Buitentemperatuur	-50... 50 °C		--
8701 Minimum buitentemperatuur. RESET ? Neen, Ja	-50... 50 °C		50 °C
8702 Maximale buitentemperatuur. RESET ? Neen, Ja	-50... 50 °C		-50 °C
8740 Omgevingstemperatuur 1	0... 50 °C		--
Instelling kamertemperatuur 1			20 °C
8743 Vertrektemperatuur 1	0... 140 °C --
Instelling vertrektemperatuur 1			--
8756 Vertrektemperatuur koeling 1	0... 140 °C --
Instelpunt vertrektemperatuur koeling 1			--
8830 Temperatuur SWW	0... 140 °C --
Instelling van de SWW temperatuur			50 °C

3.8 Uitlezingen of de informatie

De toets Info laat toe om allerlei informatie op te vragen.

Afhankelijk van het type van toestel, de configuratie en de werkingstoestand, is het mogelijk dat bepaalde informatielijnen niet beschikbaar zijn.

- Mogelijke foutboodschappen: Het display toont het "klok" symbool ♀.

Uw installateur raadplegen.

- Onderhoudsberichten;

Berichten "speciale werking":

Het display toont het "sleutel" symbool ↗.

Uw installateur raadplegen.

- Allerlei informatie (zie hierna).

Beschrijving Lijn
Vloerfunctie gemeten wrde. -
Vloerfunctie huidige dag. -
Vloerfunctie dagen bereikt. -
Status warmtepomp. 8006
Toestand bijkomende generator. 8022
Status SWW. 8003
Status zwembad. 8011
Status verwarmingsgroep 1. 8000
Status koelcircuit 1. 8001
Status verwarmingsgroep 2. 8004
Buitentemperatuur. 8700
Ruimtetemperatuur 1.	8740
Gew wrde ruimte 1.
Vertrektemperatuur 1.	8743
Gew wrde aanvoertemp 1.
Ruimtetemperatuur 2.	8770
Gew wrde ruimte 2.
Vertrektemperatuur 2.	8773
Gew wrde aanvoertemp 2.
Temperatuur SWW. 8830
Retourtemperatuur WP.	8410
Instelling WP (retour).
Aanvoertemperatuur WP.	8412
Instelling WP (vertrek).
Zwembadtemperatuur.	8900
Temperatuurinstelling zwembad.
Resterende minimale stilstandtijd comp.1. -
Resterende minimale werkingstijd van comp.1. -

3.9 Bijzonderheden

Indien de elektrische voeding onderbroken werd tijdens de werking van de WP (netuitval of ontijdig indrukken van de aan/uit-schakelaar van de hydraulische module), zal het display fout 370 tonen bij het herstarten. Maak u niet ongerust, de communicatie tussen de buitenunit en de hydraulische module zal na enkele minuten hersteld worden.

3.10 Werking SWW

De toets laat toe om het SWW-regime (sanitair warm water) te activeren of te deactiveren. De selectie wordt aangeduid door een balk die onder het overeenkomstige symbool verschijnt.

Manuele inschakeling: Houd de toets SWW gedurende 3 s ingedrukt (Omschakeling "verlaagd" naar "comfort" regime tot de volgende omschakeling van het uurprogramma SWW.)

Om een SWW-instelling hoger dan 45°C te garanderen, moet de elektrische bijverwarming of de ketel in werking blijven.

Teneinde de SWW-werking te optimaliseren, is het mogelijk om:

- Werkingsuurbereiken te programmeren (parameters 560 tot 576),

- De instelling van de comforttemperatuur bij te stellen (parameter 1610),

- De instelling van de verlaagde temperatuur bij te stellen (parameter 1612).

Druk op de toets info om details te krijgen over het SWW (temperatuur, instelling, werking).

3.11 De koelingmodus selecteren

Indien de installatie uitgerust is met de koelingkit.

De toets laat toe om het koelingregime te activeren of te deactiveren.

3.12 Stuurdraad

(Indien Uitbreidingskit regeling AVS 55)

Het is mogelijk om tot 15 elektrische radiatoren te sturen vie de uitgang van de stuurdraad.

De functie "stuurdraad" stuurt enkel de uurwerking van de radiatoren (commutatie comfortmodus / ecomodus en modus vorstvrij).

De regeling van de comforttemperatuur gebeurt op de radiatoren. De functie "stuurdraad" regelt niet de temperatuur van de radiatoren. Zie de handleingen van de radiator(en).

Plaats de radiatoren op PROG of AUTO modus voor een sturing via de regelingskaart.

Het verschil tussen de comforttemperatuur en de verminderde temperatuur is 3,5 °C.

De vorstvrijtemperatuur wordt direct op de radiatoren geregeld. Zie de handleingen van de radiator(en).

In afwezigheid van een signaal (WP "Uit"), werken de radiatoren op comfortmodus.

3.13 Telefoonmodem

(Uitbreidingskit regeling AVS 55)

Het is mogelijk om van de verwarmingsmodus naar de "vorstvrij / verlaagd" modus van de warmtepomp over te schakelen via het contact van de modem.

De telefonische opdracht schakelt het huidige verwarmingsregime over naar de "vorstvrij / verlaagd" modus. Volgens de instellingen, worden de temperatuuraanvragen van de verwarmingskring en de sanitair warmwaterkring genegeerd of geactiveerd.

De "vorstvrij / verlaagd" modus moet niet geselecteerd worden op de warmtepomp en/of op de ruimtethermostaat.

Bekijk met uw installateur.

figuur 10 - Selecteer het SWW-regime

figuur 11 - Informatietoets

figuur 12 - De koelingmodus selecteren

figuur 13 - Selectie van de modus vorstvrij

3.14 Configuratie

van de centrale afstandsbediening (optie)

In het geval van gebruik van de omgevingscentrale (zie figuur 2), moet bij de indienststelling, na een initialisatie van ca. 3 minuten, de taal ingesteld worden:

• Druk op de toets OK.
• Kies het menu "Interface utilisateur/Operator section".
• Kies de taal "Langue/Language" ➤ Nederlands.

4 Onderhoudsinstrukties

Opdat uw toestel gedurende vele jaren goed zou werken, is het nodig om de hierna beschreven onderhoudswerkzaamheden te laten uitvoeren bij het begin van elk verwarmingsseizoen. Ze worden gewoonlijk uitgevoerd in het kader van een onderhoudscontract.

4.1 Regelmatige controles

• Regelmatig de waterdruk in de verwarmingskring (Zich richten naar de door de installateur aangeraden druk tussen 1 en 2 bar).
• Indien het nodig is om een vulling uit te voeren en de kring opnieuw onder druk te zetten, controleer dan welk type fluidum er oorspronkelijk gebruikt werd (Bij twijfel dient u contact op te nemen met uw installateur).
• Indien frequent vullen noodzakelijk is, dan moet er absoluut naar het lek gezocht worden.

Het frequent aanvoeren van water houdt een risico van kalkaanslag in voor de wisselaar en schaadt zijn vermogens en zijn levensduur.

4.2 Nazicht van de buitenunit

Ontstof de wisselaar indien nodig en let erop dat de ribben niet beschadigd worden.

Controleer of de lucht onbelemmerd doorgelaten wordt.

- Controle van de koelkring

Wanneer de hoeveelheid koelvloeistof groter is dan 2 kg (model > 10kW) bent u verplicht om de koelkring elk jaar te laten nakijken door een bedrijf dat beantwoordt aan de bestaande wettelijke eisen (in het bezit zijn van een bekwaamheidsattest voor hanterig van koelvloeistoffen).

Uw installateur raadplegen.

4.3 Onderhoud van de boiler

Het onderhoud van de boiler moet één maal per jaar gedaan worden (De frequentie kan variëren naargeland de hardheid van het water).

Uw installateur raadplegen.

- Werking ACI

In normaal bedrijf, het controlelampje knippert (ken. 2).

figuur 14 - Manuële ontluchter en ACI controlelampje

			Controlelamp uit:De circulator werkt niet, geen elektrische voeding.
			Controlelamp is groen:De circulator werkt normaal.
			Controlelamp knippert groen :Werking modus ontgassing (10 min).
			Controlelamp knippert groen/rood :Werkingsstoring met de automatische heropstart.
			Controlelamp knippert rood :Werkingsstoring.

figuur 15 - Werkingssignalen van de warmtepomp circulator

5 ErP vermogens waarden

5.1 ErP omschrijving

"ErP" bevat twee Europese richtlijnen die betrekking hebben op de globale reductie van broeikasgassen :

• De Eco-design richtlijn legt een minimum rendement vast waarbij producten die een lager rendement hebben verboden zijn te commercialiseren.
• Volgens labellingsrichtlijn moet de energieprestatie van producten kenbaar gemaakt worden met het oog op het begeleiding bij selectie van de meest energie-efficiënte producten voor.

5.2 ErP specificaties Extensa Duo +

Merknaam / Productnaam : atlantic / alféa ...			extensa duo + 5		extensa duo + 6		extensa duo + 8		extensa duo + 10
Referentie 522 929 522 930 522 931 522 932
Verwarmingstoepassing 35°C 55°C 35°C 55°C 35°C 55°C			35°C 55°C
Lucht/water warmtepomp Ja
Voorzien met bijverwarming Ja (Accesorio obligatorio)
Warmtepomp combinatie voor verwarming Ja
Gemiddeld klimaat - Ruimteverwarming
Energieklasse	-	-	A++	A+	A++	A+	A++	A+	A++	A+
Nominaal thermisch vermogen(2)	Prated	kW	4	4	5	5	7	6	8	8
Nominaal energetisch rendement	ns	%	169	115	169	115	156	118	155	113
Nominaal energetisch rendement met buitenvoeler(1)	ns	%	171	117	171	117	158	120	157	115
Nominaal energetisch rendement met ruimtevoeler(1)	ns	%	173	119	173	119	160	122	159	117
Jaarlijks energieverbruik	Qhe	kWh 21	60 3027	2510 3183	3379 3891	4430	5422
Gemiddeld klimaat - Sanitair warmwater productie
Tapprofiel	-	-	L		L		L		L
Energieklasse	-	-	A+		A+		A+		A+
Energetisch rendement	nwh	%	120		120		120		120
Jaarlijks energieverbruik	AEC	kWh	880		880		880		880
Dagelijks electrisch verbruik	Qelec	kWh	4		4		4		4
Koud klimaat - Ruimteverwarming
Nominaal thermisch vermogen(2)	Prated	kW	NA
Nominaal energetisch rendement	ns	%
Jaarlijks energieverbruik	Qhe	kWh
Koud klimaat - Sanitair warmwater productie
Tapprofiel	--		NA
Energieklasse	nwh	%
Jaarlijks energieverbruik	AEC	kWh
Dagelijks electrisch verbruik	Qelec	kWh
Warm klimaat - Ruimteverwarming
Nominaal thermisch vermogen(2)	Prated	kW	7	5	7	6	9	7	13	9
Nominaal energetisch rendement	ns	%	217	138	221	139	218	142	203	134
Jaarlijks energieverbruik	Qhe	kWh 15	39 1778	1648 1967	2084 2422	3105	3124
Warm klimaat - Sanitair warmwater productie
Tapprofiel	-	-	L		L		L		L
Energetisch rendement	nwh	%	120		120		120		120
Jaarlijks energieverbruik	AEC	kWh	880		880		880		880
Dagelijks electrisch verbruik	Qelec	kWh	4		4				4
Akoestische gegevens
Akoestisch vermogen van de hydraulische module	LWA	dBa	46
Akoestisch vermogen van de buitenunit	LWA	dBa	63		63		69		69
" Calorisch vermogen bij deellast bij een binnentemperatuu van 20 °C en een buiten temperatuur van Tj"
Tj = -7°C Pdh kW 4,0 3,8 4,6 4,0 5,8 5,3 7,5 6,7
Tj = +2°C Pdh kW 2,4 2,3 2,8 2,5 3,5 3,1 4,5 4,1
Tj = +7°C Pdh kW 2,0 1,7 2,3 1,7 2,3 2,0 3,5 3,2
Tj = +12°C Pdh kW 2,3 2,1 2,3 2,1 2,4 2,2 4,0 4,0
Tj = Bivalentietemperatuur Pdh kW 4,0 3,8 4,6 4,0 5,8 5,3 7,5 6,7
Tj = Werkingstemperatuur limiet Pdh kW			3,9	3,2	4,5	3,5	5,6	4,9	7,0	5,9
Bivalentietemperatuur Tbiv °C			-7	-7	-7	-7	-7	-7	-7	-7
Vervalcoëfficiënt (3) Cdh -			0,9 0,9	0,9 0,9 0,9	0,9 0,9 0,9	0,9
"Vermogenscoëfficiënt bij deellast bij een binnentemperatuur van 20 °C en een buiten temperatuur van Tj"
Tj = -7°C COPd -			2,9 1,9	2,7 1,8 2,4	1,8 2,4	1,7
Tj = +2°C COPd -			4,1 2,8	4,2 2,9 3,8	2,9 3,8	2,7
Tj = +7°C COPd -			5,0 4,0	6,0 4,0 5,7	4,1 5,7	4,1
Tj = +12°C COPd -			8,1 5,8	8,3 5,8 8,2	5,8 7,2	5,7
Tj = Bivalentietemperatuur COPd -			2,9 1,9	2,7 1,8 2,4	1,8 2,4	1,7
Tj = Werkingstemperatuur limiet COPd -			2,7 1,5	2,6 1,6 2,0	1,5 2,2	1,4
Voor lucht/water warmtepompen: werkingstemperatuur limiet TOL °C			-10	-10	-10	-10	-10	-10	-10	-10
Maximale watertemperatuur bij verwarming WTOL °C			55
Supplementaire bijverwarming
Nominaal thermisch vermogen (2) Psup kW 0,6 1,1 0,7 1,0 0,9 0,8 1,4 1,7
Type gebruikte energie - -			Elektrisch
Elektrisch verbruik in andere status dan de werkingsstatus
Uit status POFF W			7	7	7	7	6	6	5	5
Uit status via ruimtevoeler PTO W			19	17	23	17	16	16	43	22
Stand-by status PSB W			10	10	10	10	9	9	8	8
Carterweerstand status PCK W			0	0	0	0	0	0	0	0
Andere kenmerken
Vermogensregeling - -			Inverter
Voor lucht/water warmtepompen,nominaal luchtdebiet, buiten - m3/h			2070		2340		3600		6200

(1) Het resultaat van de berekening is meegegeven op de fiche van het toestel. De toegewezen ruimtevoeler : de voelers, ruimtevoelers, verplaatsbare regeling inclusief of niet in de kits.
(2) Bij voorziening van ruimteverwarming door een warmtepomp en een voorziening van gecombineerde warmtepomp, is het nominaal thermisch vermogen P_rated gelijk aan de nominale calorisch last P_design en het nominaal thermisch vermogen voor de bijverwarming van verwarming P_sup is gelijk aan het calorisch vermogen van de bijverwarming (Tj) .
(3) Indien de Cdh niet bepaalt is door metingen, is de verminderingscoefficient Cdh = 0,9.

5.2.1 Verpakkingsdocument

Buitensonde meegeleverd
Klasse van de regeling II
Bijdrage aan het seizoensrendement 2%

Referentie(s) Ruimte voeler(s)	073951075313073954074061
Klasse van de regeling VI
Bijdrage aan het seizoensrendement 4%

Toepassing 35 °C

Productnaam alféa ...	extensa duo + 5		extensa duo + 6		extensa duo + 8		extensa duo + 10
Referentie	522 929		522 930		522 931		522 932
Warmtepomp seizoen efficiency voor de verwarming	169%		169%		157%		155%
Type regeling (* = Buitensonde ;** = Ruimtevoeler)	* klasse II	** klasse VI	* klasse II	** klasse VI	* klasse II	** klasse VI	* klasse II	** klasse VI
Bonus	2%	4%	2%	4%	2%	4%	2%	4%
Seizonsrendement van het gecombineerde toestel voor ruimteverwarming in een gemiddeld klimaat.	171%	173%	171%	173%	159%	161%	157%	159%
Energie klasse van het pakket	A++	A++	A++	A++	A++	A++	A++	A++
Seizonsrendement van het gecombineerde toestel voor ruimteverwarming in het warmste klimaat	219%	221%	223%	225%	220%	222%	205%	207%
Seizonsrendement van het gecombineerde toestel voor ruimteverwarming in het koudste klimaat	NA

Het energetisch rendement van het gecombineerd toestel voorzien zoals in het beschreven document kan soms beantwoorden aan het reel energetisch rendement eenmaal het toestel geïnstalleerd is in een gebouw. Het rendement kan varieerden in functie van andere factoren, energetische verliezen van het systeem en transport en selectie van het toestel naar gelang de grote en karakteristieken van het gebouw.

Toepassing 55 °C

Productnaam alféa ...	extensa duo + 5		extensa duo + 6		extensa duo + 8		extensa duo + 10
Referentie	522 929		522 930		522 931		522 932
Warmtepomp seizoen efficiency voor de verwarming	115%		115%		118%		113%
Type regeling (* = Buitensonde ;** = Ruimtevoeler)	* klasse II	** klasse VI	* klasse II	** klasse VI	* klasse II	** klasse VI	* klasse II	** klasse VI
Bonus	2%	4%	2%	4%	2%	4%	2%	4%
Seizonsrendement van het gecombineerde toestel voor ruimteverwarming in een gemiddeld klimaat.	117%	119%	117%	119%	120%	122%	115%	117%
Energie klasse van het pakket	A+	A+	A+	A+	A+	A+	A+	A+
Seizonsrendement van het gecombineerde toestel voor ruimteverwarming in het warmste klimaat	140%	142%	141%	143%	144%	146%	136%	138%
Seizonsrendement van het gecombineerde toestel voor ruimteverwarming in het koudste klimaat	NA

Het energetisch rendement van het gecombineerd toestel voorzien zoals in het beschreven document kan soms beantwoorden aan het reel energetisch rendement eenmaal het toestel geïnstalleerd is in een gebouw. Het rendement kan varieerden in functie van andere factoren, energetische verliezen van het systeem en transport en selectie van het toestel naar gelang de grote en karakteristieken van het gebouw.

5.3 ErP specificaties Excellia Duo

Merknaam / Productnaam : atlantic / Alféa ...			Excellia Duo 11		Excellia Duo 14		Excellia Duo tri 11		Excellia Duo tri 14		Excellia Duo tri 16
Referentie 522 676 522 677 522 684 522 685 522 686
Verwarmingstoepassing 35°C 55°C 35°C 55°C 35°C 55°C 35°C 55°C 35°C 55°C 35°C 55°C 35°C 55°C 35°C 55°C 35°C 55°C 35°C 55°C 35°C 55°C 35°C 55°C 35°C 55°C 35C
Lucht/water warmtepomp Ja
Voorzien met bijverwarming Ja (verplichte toebehoren)
Warmtepomp combinatie voor verwarming Ja
Gemiddeld klimaat - Ruimteverwarming
Energieklasse - - A++ A+ A+ A++ A++ A++ A+ A+ A+
Nominaal thermisch vermogen(2)	Prated	kW	11	9	13	11	11	9	13	11	14	13
Nominaal energetisch rendement	ns	%	151	109	148	113	154	112	150	117	149	117
Nominaal energetisch rendement met buitenvoeler(1)	ns	%	153	111	150	115	156	114	152	119	151	119
Nominaal energetisch rendement met ruimtevoeler(1)	ns	%	155	113	152	117	158	116	154	121	153	121
Jaarlijks energieverbruik	Qhe	kWh	6062	6842	6824	8041	5930	6669	6738	7803	7408	9062
Gemiddeld klimaat - Sanitair warmwater productie
Tapprofiel	-	-	L
Energieklasse - -			A
Energetisch rendement	nwh	%	88
Jaarlijks energieverbruik	AEC	kWh	1166
Dagelijks electrisch verbruik	Qelec	kWh	5,3
Koud klimaat - Ruimteverwarming
Nominaal thermisch vermogen(2)	Prated	kW	15	13	17	15	15	12	17	15	18	17
Nominaal energetisch rendement	ns	%	121	100	118	100	124	100	122	100	119	100
Jaarlijks energieverbruik	Qhe	kWh	11048	11994	12834	14130	10911	11554	12567	13692	13710	15667
Koud klimaat - Sanitair warmwater productie
Tapprofiel	-	-	L
Energieklasse	nwh	%	79
Jaarlijks energieverbruik	AEC	kWh	1320
Dagelijks electrisch verbruik	Qelec	kWh	6,0
Warm klimaat - Ruimteverwarming
Nominaal thermisch vermogen(2)	Prated	kW	15	11	17	14	14	11	16	14	17	16
Nominaal energetisch rendement	ns	%	194	117	187	128	194	123	191	133	192	139
Jaarlijks energieverbruik	Qhe	kWh	3967	4529	4482	5220	3505	4432	4039	5064	4300	5522
Warm klimaat - Sanitair warmwater productie
Tapprofiel	-	-	L
Energetisch rendement	nwh	%	88
Jaarlijks energieverbruik	AEC	kWh	1166
Dagelijks electrisch verbruik	Qelec	kWh	5,3
Akoestische gegevens
Akoestisch vermogen van de hydraulische module	LWA	dBa	46		46		46		46		46
Akoestisch vermogen van de buitenunit	LWA	dBa	69		70		68		69		70
" Calorisch vermogen bij deellast bij een binnentemperatu van 20 °C en een buiten temperatu van Tj"
Tj = -7°C Pdh kW 10,0 8,2 11,1 10,0 10,0 8,2 11,1 10,0 12			0 11,5
Tj = +2°C	Pdh	kW	6,1	5,0	6,7	6,1	6,1	5,0	6,7	6,1	7,3	7,0
Tj = +7°C	Pdh	kW	6,2	5,9	6,2	5,9	6,2	5,9	6,2	5,9	6,3	5,8
Tj = +12°C	Pdh	kW	7,4	7,0	7,3	7,1	7,4	7,0	7,3	7,1	7,4	7,1
Tj = Bivalentietemperatuur	Pdh	kW	10,0	8,2	11,1	10,0	10,0	8,2	11,1	10,0	12,0	11,5
Tj = Werkingstemperatuur limiet	Pdh	kW	10,0	8,0	10,8	9,3	9,9	8,1	10,8	9,3	11,7	10,3
Bivalentietemperatuur	Tbiv	°C	-7	-7	-7	-7	-7	-7	-7	-7	-7	-7
Vervalcoëfficiënt (3)	Cdh	-	0,9	0,9	0,9	0,9	0,9	0,9	0,9	0,9	0,9	0,9
"Vermogenscoëfficiënt bij deellast bij een binnentemperatu van 20 °C en een buiten temperatu van Tj"
Tj = -7°C	COPd	-	2,6	1,9	2,5	1,9	2,7	1,9	2,5	2,0	2,4	1,8
Tj = +2°C	COPd	-	3,7	2,7	3,6	2,8	3,7	2,7	3,7	2,9	3,6	2,9
Tj = +7°C	COPd	-	5,3	3,8	5,4	3,9	5,5	3,9	5,4	4,1	5,5	4,1
Tj = +12°C	COPd	-	6,9	4,8	6,9	5,1	7,1	5,2	7,0	5,4	7,2	5,5
Tj = Bivalentietemperatuur	COPd	-	2,6	1,9	2,5	1,9	2,7	1,9	2,5	2,0	2,4	1,8
Tj = Werkingstemperatuur limiet	COPd	-	2,2	1,7	2,4	1,7	2,3	1,6	2,4	1,6	2,3	1,6
Voor lucht/water warmtepompen:werkingstemperatuur limiet	TOL	°C	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10
Maximale watertemperatuur bij verwarming	WTOL	°C	60	60	60	60	60	60	60	60	60	60
Supplementaire bijverwarming
Nominaal thermisch vermogen (2)	Psup	kW	1,3	1,3	1,7	2,1	1,4	1,1	1,7	2,0	2,0	2,7
Type gebruikte energie	-	-	Elektrisch
Elektrisch verbruik in andere status dan de werkingsstatus
Uit status	POFF	W	8	8	8	8	14	14	14	14	14	14
Uit status via ruimtevoeler	PTO	W	45	22	72	25	44	32	66	43	88	32
Stand-by status	PSB	W	12	12	12	12	17	17	12	17	17	17
Carterweerstand status	PCK	W	0	0	0	0	0	0	0	0	0	0
Andere kenmerken
Vermogensregeling	-	-	inverter
Voor lucht/water warmtepompen,nominaalluchtdebiet, buiten	-	m3/h 6200	6900

(1) Het resultaat van de berekening is meegegeven op de fiche van het toestel. De toegewezen ruimtevoeler : de voelers, ruimtevoelers, verplaatsbare regeling inclusief of niet in de kits.
(2) Bij voorziening van ruimteverwarming door een warmtepomp en een voorziening van gecombineerde warmtepomp, is het nominaal thermisch vermogen P_rated gelijk aan de nominale calorisch last P_designh en het nominaal thermisch vermogen voor de bijverwarming van verwarming P_sup is gelijk aan het calorisch vermogen van de bijverwarming (T_j) .
(3) Indien de Cdh niet bepaalt is door metingen, is de verminderingscoefficient Cdh = 0,9.

5.3.1 Verpakkingsdocument

Buitensonde meegeleverd
Klasse van de regeling II
Bijdrage aan het seizoensrendement 2%

Referentie(s) Ruimte voeler(s)	073951075313073954074061
Klasse van de regeling VI
Bijdrage aan het seizoensrendement 4%

Toepassing 35 °C

Productnaam Alféa Excellia ..	Duo 11		Duo 14		Duo tri 11		Duo tri 14		Duo tri 16
Referentie	522 676		522 677		522 684		522 685		522 686
Warmtepomp seizoen efficiency voor de verwarming	151%		148%		154%		150%		149%
Type regeling (* = Buitensonde ; ** = Ruimtevoeler)	classe II	classe VI	classe II	classe VI	classe II	classe VI	classe II	classe VI	classe II	classe VI
Bonus	2% 4%	2% 4%	2% 4%	2% 4%	4%
Seizonsrendement van het gecombineerde toestel voor ruimteverwarming in een gemiddeld klimaat.	153%	155%	150%	152%	156%	158%	152%	154%	151%	153%
Energie klasse van het pakket	A++	A++	A++	A++	A++	A++	A++	A++	A++	A++
Seizonsrendement van het gecombineerde toestel voor ruimteverwarming in het warmste klimaat	196%	198%	189%	191%	196%	198%	193%	195%	194%	196%
Seizonsrendement van het gecombineerde toestel voor ruimteverwarming in het koudste klimaat	123%	125%	120%	122%	126%	128%	124%	126%	121%	123%

Het energetisch rendement van het gecombineerd toestel voorzien zoals in het beschreven document kan soms beantwoorden aan het reel energetisch rendement eenmaal het toestel geïnstalleerd is in een gebouw. Het rendement kan varieerden in functie van andere factoren, energetische verliezen van het systeem en transport en selectie van het toestel naar gelang de grote en karakteristieken van het gebouw.

Toepassing 55 °C

Productnaam Alféa Excellia ..	Duo 11		Duo 14		Duo tri 11		Duo tri 14		Duo tri 16
Referentie	522 676		522 677		522 684		522 685		522 686
Warmtepomp seizoen efficiency voor de verwarming	109%		113%		112%		117%		117%
Type regeling (* = Buitensonde ; ** = Ruimtevoeler)	classe II	classe VI	classe II	classe VI	classe II	classe VI	classe II	classe VI	classe II	classe VI
Bonus	2% 4%	2% 4%	2% 4% 2%	4% 2%	4%
Seizonsrendement van het gecombineerde toestel voor ruimteverwarming in een gemiddeld klimaat.	111%	113%	115%	117%	114%	116%	119%	121%	119%	121%
Energie klasse van het pakket	A+	A+	A+	A+	A+	A+	A+	A+	A+	A+
Seizonsrendement van het gecombineerde toestel voor ruimteverwarming in het warmste klimaat	119%	121%	130%	132%	125%	127%	135%	137%	141%	143%
Seizonsrendement van het gecombineerde toestel voor ruimteverwarming in het koudste klimaat	102%	104%	102%	104%	102%	104%	102%	104%	102%	104%

Het energetisch rendement van het gecombineerd toestel voorzien zoals in het beschreven document kan soms beantwoorden aan het reel energetisch rendement eenmaal het toestel geïnstalleerd is in een gebouw. Het rendement kan varieerden in functie van andere factoren, energetische verliezen van het systeem en transport en selectie van het toestel naar gelang de grote en karakteristieken van het gebouw.

Dit toestel draagt dit symbool. Dit betekent dat u geen elektrische en elektronische producten mag mengen met gewoon huishouelijk afval.

In de landen van de Europese Gemeenschap(*), Noorwegen, IJsland en Liechtenstein moet een specifiek ophaalsysteem voor deze producten bestaan.

Probeer niet het systeem zelf te ontmantelen aangezien dit een negatieve invloed op uw gezondheid en het milieu zou kunnen hebben.

Het ontmantelen en behandelen van het koelmiddel, olie en andere onderdelen moet gebeuren door een bevoegd installateur in overeenstemming met de relevante lokale en nationale reglementeringen.

Dit toestel moet worden behandeld in een gespecialiseerd behandelingsbedrijf voor hergebruik, recyclage en andere vormen van terugwinning en mogen niet worden opgeruimd in het gemeentelijke afval.

Voor meer informatie, gelieve contact op te nemen met de installateur of de lokale overheid.

* Onderhevig aan de nationale wetgeving van elke lidstaat

Datum van inwerkingstelling :

Gegevens van uw verwarmingsinstallateur of dienst na verkoop.

atlantic

www.atlanticbelgium.be
