FSMD508BK - Hotte de cuisine FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine encastrable
Marque	Franke
Modèle	FSMD508BK
Largeurs disponibles	45, 50, 55, 60, 70, 80, 90 cm
Distance minimale de sécurité (plan de cuisson - hotte)	650 mm (certains modèles peuvent être installés plus bas, voir notice)
Diamètre du conduit d'évacuation	120 mm minimum
Alimentation électrique	220-240 V ~ 50/60 Hz (estimation standard)
Puissance moteur	200 W (estimation)
Puissance éclairage	2 × 20 W (estimation, type non spécifié)
Commandes	Interrupteurs pour éclairage, moteur et 3 vitesses
Vitesses d'aspiration	3 (minimale, moyenne, maximale)
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle (tous les 2 mois)
Filtre à charbon actif	Remplacement obligatoire (tous les 3-4 mois), non lavable
Mode d'installation	Évacuation ou recyclage
Matériau de la hotte	Acier (estimation)
Poids approximatif	15 kg
Niveau sonore	50-65 dB(A) (estimation selon vitesse)
Classe d'isolation	Classe I (mise à la terre obligatoire)

FOIRE AUX QUESTIONS - FSMD508BK FRANKE

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance de sécurité minimale est de 650 mm. Pour les cuisinières à gaz, respectez la distance indiquée dans la notice si elle est supérieure.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques se lavent au lave-vaisselle ou à la main tous les 2 mois. Laissez-les sécher avant de les remettre en place.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif ne se lave pas et doit être remplacé tous les 3 à 4 mois, ou plus souvent en cas d'utilisation intensive.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais assurez une aération suffisante de la pièce (pression négative inférieure à 0,04 mbar) et respectez la distance de sécurité.

Comment brancher électriquement la hotte ?

Branchez la hotte via un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm. Vérifiez que la tension secteur correspond à celle indiquée sur la plaque.

La hotte peut-elle être installée en version recyclage ?

Oui, il faut percer un trou de 125 mm dans la tablette supérieure, raccorder un conduit de 120 mm et fixer la grille orientée fournie. Assurez-vous que le filtre à charbon est en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique, l'interrupteur bipolaire, et que la hotte est correctement branchée. Si le cordon est endommagé, faites-le remplacer par un professionnel.

Comment régler la vitesse d'aspiration ?

Utilisez le bouton V pour choisir parmi 3 vitesses : minimale (utilisation silencieuse), moyenne (usage courant), maximale (fortes vapeurs).

Puis-je nettoyer la hotte avec des produits abrasifs ?

Non, utilisez un chiffon humide et un détergent liquide neutre. Évitez les éponges abrasives qui rayent la surface.

Comment installer la hotte sous une armoire ?

Utilisez les vis fournies (4,2x44,4) ou les supports à encliquetage. La hotte doit être centrée par rapport à la plaque de cuisson. Suivez le gabarit de perçage pour les trous.

MODE D'EMPLOI FSMD508BK FRANKE

Mode d'emploi et installation

Hotte de cuisine

Les instructions d'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

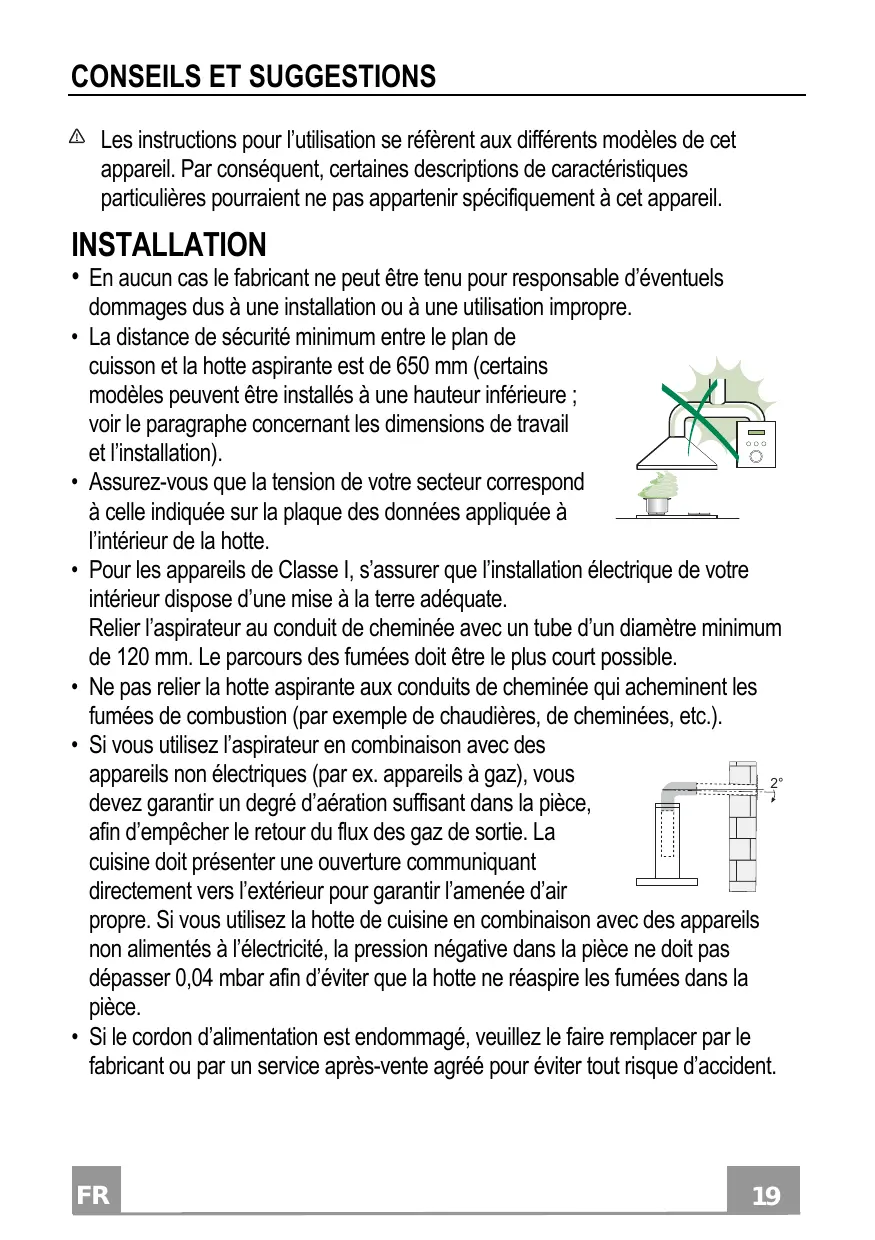

INSTALLATION

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimale entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de classe I, assurez-vous que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.

Reliez l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'amenée d'air

propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

- Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utilisez exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

- Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.

- Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

- Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.

- Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte.

Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

- ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

ENTRETIEN

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense.
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole — marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

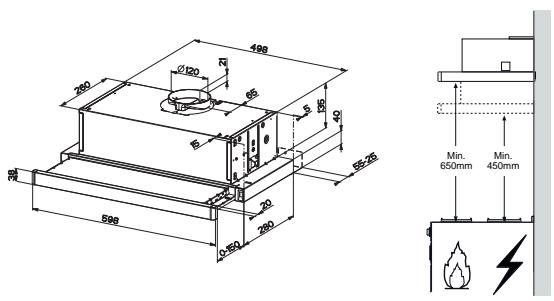

Encombrement

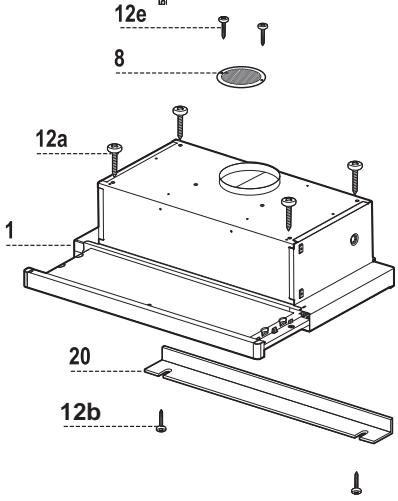

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l’Air
20	1	Profil fermeture

Réf. Q.té Composants pour l'installation

12a	4	Vis 4,2 x 44,4
12b	2	Vis 4,2 x 12,7
12e	2	Vis 2,9 x 12,7

Q.té	Documentation
1	Manuel d'instructions

Perçage du Plan de support et Montage de la Hotte

MONTAGE AU MOYEN DE VIS

• Le Plan de support de la Hotte doit être monté plus en haut de 135 mm. par rapport au Plan inférieur des Armoires murales.
• Percer un trou de ø 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de ø 125 mm. sur le Plan de support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 Vis 12a (4,2 x 44,4) fournies avec l'appareil.

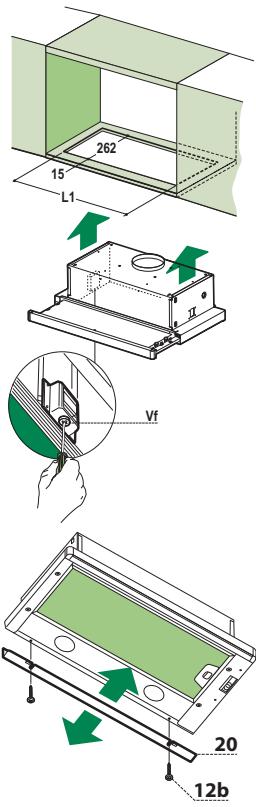

MONTAGE AVEC FIXATION PAR ENCLIQUETAGE

• Il est possible d'installer la hotte directement sur le plan inférieur des armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'armoire murale, comme indiqué.
• Insérer la hotte jusqu'à accrocher les supports latéraux par encliquetage.
• Bloquer définitivement en serrant les vis Vf depuis le bas de la hotte.

Hotte Type	45	50	55	60	70	80	90
L1	360	410	460	510	610	710	810

PROFIL DE FERMETURE

- Il est possible de boucher l'espace entre le rebord de la hotte et la paroi du fond, en appliquant le profil 20 fourni avec l'appareil avec les vis 12b.

Branchements

SORTIE AIR VERSION ÉVACUATION

En cas d'installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 120 mm, au choix de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

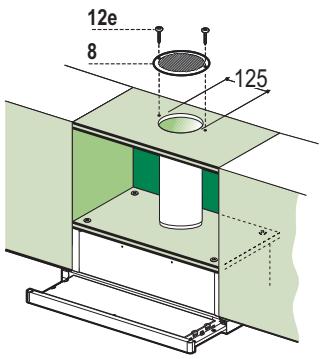

SORTIE AIR VERSION RECYCLAGE

• Percer un trou de ø 125 mm sur l'éventuelle tablette qui se trouve au-dessus de la hotte.
• Connecter la flasque au trou de sortie sur la tablette qui se trouve au-dessus de la hotte, au moyen d'un tuyau rigide ou flexible de ø120 mm.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Fixer la grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ÉLECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable, pour la première fois, d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L Lumières : allume et éteint l'éclairage.

M Moteur : allume et éteint le moteur d'aspiration.

V Vitesses : détermine les vitesses d'exploitation, ainsi subdivisées :

1. Vitesse minimale, pour un renouvellement d'air permanent, particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne, pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximales de vapeur de cuisson, même pendant des temps prolongés.

L Lumières : allume et éteint l'éclairage.

M Moteur : allume et éteint le moteur d'aspiration.

V Vitesses : détermine les vitesses d'exploitation, subdivisées comme suit :

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

• Les filtres peuvent également être lavés au lave-vaisselle ; il faut les laver tous les 2 mois d'emploi environ, ou plus souvent en cas d'emploi particulièrement intense.
• Sortir le tiroir aspirant.
• Retirer un filtre à la fois, en intervenant sur les crochets spécialement prévus.
• Laver les filtres en évitant de les plier, puis laisser sécher avant de les remonter (l'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe. Fermer le tiroir aspirant.

Attention : éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du filtre anti-odeur.

• Les filtres ne peuvent pas être lavés ni régénérés ; il faut les remplacer tous les 3 à 4 mois d'emploi environ, ou plus souvent en cas d'emploi particulièrement intense.
• Sortir le chariot aspirant. • Retirer les filtres anti-graisse.
• Retirer le filtre anti-odeur au charbon actif saturé, en intervenant sur les crochets spécialement prévus.
• Mettre le nouveau filtre en l'accrochant bien en place.
• Remonter les filtres anti-graisse. • Refermer le chariot aspirant.

Pour le remplacement, contacter le service après-vente (pour l'achat, s'adresser au service après-vente).
