FSMD508BK - Cappa da cucina FRANKE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina ad incasso
Marca	Franke
Modello	FSMD508BK
Larghezze disponibili	45, 50, 55, 60, 70, 80, 90 cm
Distanza minima di sicurezza (piano cottura - cappa)	650 mm (alcuni modelli possono essere installati più in basso, vedere il manuale)
Diametro del condotto di scarico	120 mm minimo
Alimentazione elettrica	220-240 V ~ 50/60 Hz (stima standard)
Potenza motore	200 W (stima)
Potenza illuminazione	2 × 20 W (stima, tipo non specificato)
Comandi	Interruttori per illuminazione, motore e 3 velocità
Velocità di aspirazione	3 (minima, media, massima)
Filtri antigrasso	Metallici autoportanti, lavabili in lavastoviglie (ogni 2 mesi)
Filtro al carbone attivo	Sostituzione obbligatoria (ogni 3-4 mesi), non lavabile
Modalità di installazione	Evacuazione o ricircolo
Materiale della cappa	Acciaio (stima)
Peso approssimativo	15 kg
Livello sonoro	50-65 dB(A) (stima in base alla velocità)
Classe di isolamento	Classe I (messa a terra obbligatoria)

Domande frequenti - FSMD508BK FRANKE

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm. Per le cucine a gas, rispettare la distanza indicata nel manuale se superiore.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici si lavano in lavastoviglie o a mano ogni 2 mesi. Lasciarli asciugare prima di rimetterli.

Quando sostituire il filtro al carbone attivo?

Il filtro al carbone attivo non si lava e va sostituito ogni 3-4 mesi, o più spesso in caso di uso intensivo.

Posso usare la cappa con una cucina a gas?

Sì, ma assicurare una aerazione sufficiente dell'ambiente (pressione negativa inferiore a 0,04 mbar) e rispettare la distanza di sicurezza.

Come collegare elettricamente la cappa?

Collegare la cappa tramite un interruttore bipolare con apertura dei contatti di almeno 3 mm. Verificare che la tensione di rete corrisponda a quella indicata sulla targa.

La cappa può essere installata in versione ricircolo?

Sì, è necessario forare un foro di 125 mm nel pannello superiore, collegare un condotto da 120 mm e fissare la griglia orientata fornita. Assicurarsi che il filtro al carbone sia in posizione.

Cosa fare se la cappa non si accende?

Verificare l'alimentazione elettrica, l'interruttore bipolare e che la cappa sia collegata correttamente. Se il cavo è danneggiato, farlo sostituire da un professionista.

Come regolare la velocità di aspirazione?

Utilizzare il pulsante V per scegliere tra 3 velocità: minima (uso silenzioso), media (uso normale), massima (forti vapori).

Posso pulire la cappa con prodotti abrasivi?

No, utilizzare un panno umido e un detergente liquido neutro. Evitare spugne abrasive che graffiano la superficie.

Come installare la cappa sotto un armadietto?

Utilizzare le viti fornite (4,2x44,4) o i supporti a scatto. La cappa deve essere centrata rispetto al piano cottura. Seguire la dima di foratura per i fori.

MANUALE UTENTE FSMD508BK FRANKE

Istruzioni per l'uso e l'installazione

Cappa

Le Istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico.

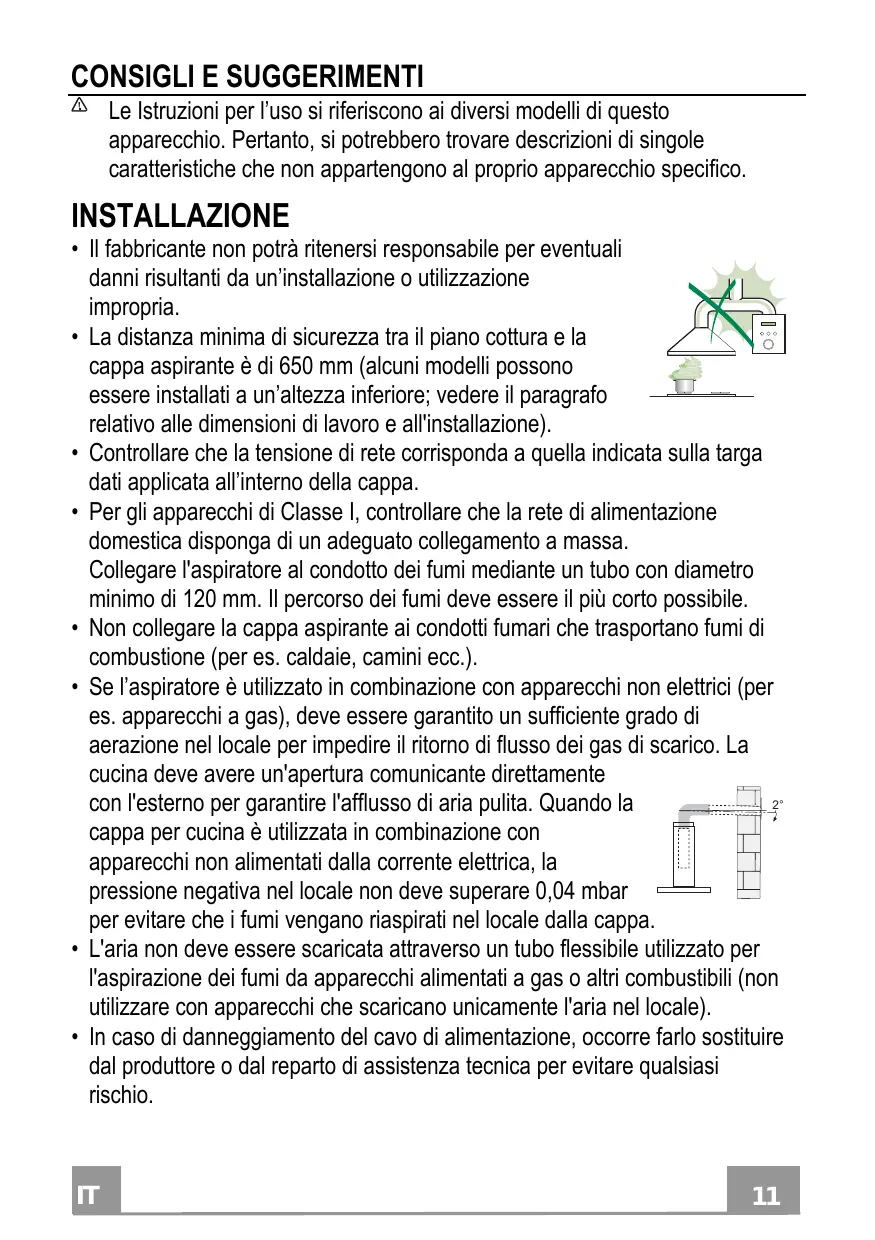

INSTALLAZIONE

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).

- Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.

- Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.

- Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).

- Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La

cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.

- L'aria non deve essere scaricata attraverso un tubo flessibile utilizzato per l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non utilizzare con apparecchi che scaricano unicamente l'aria nel locale).

- In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.

• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm.

USO

- La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.

• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.

• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.

- Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.

- Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

- Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite da una persona responsabile della loro incolumità.

- “ATTENZIONE: le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura”.

MANUTENZIONE

• Spegnere o scollegare l'apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.
• Il filtro al carbone attivo non è lavabile né rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso.
• Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni.
• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

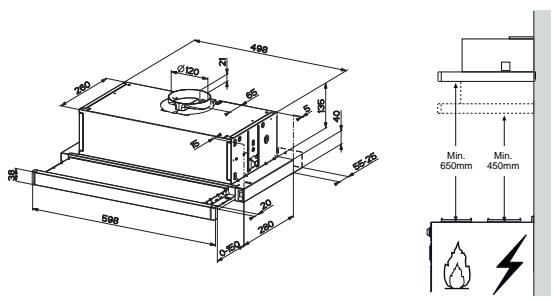

Ingombro

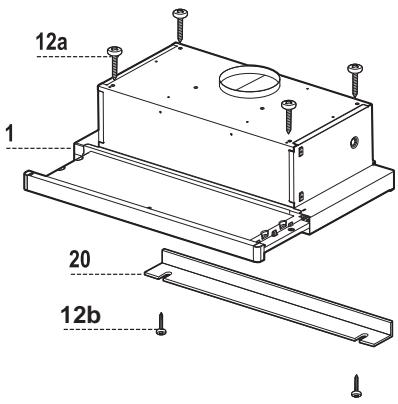

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
8	1	Griglia direzionata Uscita Aria
20	1	Profilo chiusura

Rif.	Q.tà	Componenti di Installazione
12a	4	Viti 4,2 x 44,4
12b	2	Viti 4,2 x 12,7
12e	2	Viti 2,9 x 12,7

Q.tà	Documentazione
1	Libretto Istruzioni

Foratura Piano di supporto e Montaggio Cappa

MONTAGGIO CON VITI

• Il Piano di supporto della Cappa deve essere rientrante di 135 mm dal Piano inferiore dei Pensili.
• Forare ø 4,5 mm il supporto utilizzando la Dima di foratura in dotazione.
• Praticare un foro ø 125 mm sul Piano di supporto, utilizzando la Dima di foratura in dotazione. • Fissare con 4 Viti 12a (4,2 x 44,4) in dotazione.

MONTAGGIO CON FISSAGGIO A SCATTO

• La Cappa può essere installata direttamente sul piano inferiore dei Pensili con i Supporti laterali a scatto.
• Praticare un incasso sul piano inferiore del Pensile, come indicato.
• Inserire la cappa fino ad agganciare i supporti laterali a scatto.
• Bloccare definitivamente serrando le viti Vf dal sotto della cappa.

Tipo Cappa	45	50	55	60	70	80	90
L1	360	410	460	510	610	710	810

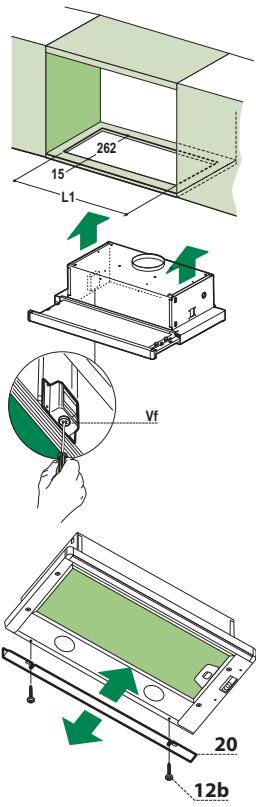

PROFILO DI CHIUSURA

- Lo spazio tra il bordo della cappa e la parete di fondo può essere chiuso applicando il profilo 20 in dotazione con le viti 12b.

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in versione aspirante, collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø120 mm, la cui scelta è lasciata all'installatore.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali filtri antiodore al carbone attivo.

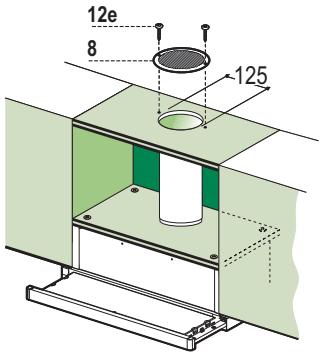

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro ø 125 mm sull'eventuale mensola soprastante la cappa.
• Collegare la flangia al foro di uscita sulla mensola soprastante la cappa con un tubo rigido o flessibile di ø120 mm.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la griglia direzionata 8 sull'uscita con 2 viti 12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei filtri antiodore al carbone attivo.

CONNESSIONE ELETTRICA

• Collegare la cappa all'alimentazione di rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Dopo aver installato la cappa, è necessario per la prima volta aprire il carrello scorrevole energicamente fino a sentire lo scatto di fine corsa.

Quadro comandi

L Luci: accende e spegne l'impianto di illuminazione.

M Motore: accende e spegne il motore di aspirazione.

V Velocità: determina la velocità di esercizio:

1. Velocità minima, adatta a un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

L Luci: accende e spegne l'impianto di illuminazione.

M Motore: accende e spegne il motore di aspirazione.

V Velocità: determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i Filtri uno alla volta, agendo sugli appositi agganci.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna. • Chiudere il carrello aspirante.

Attenzione: Spegnere le luci ed attendere il raffreddamento delle lampade prima di effettuare la sostituzione del filtro antiodore.

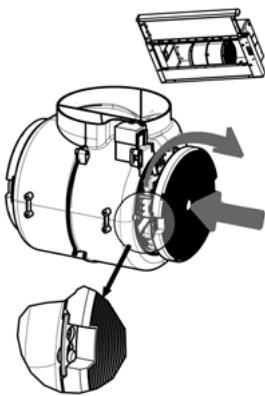

• Non sono lavabili né rigenerabili, vanno sostituiti ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i Filtri Antigrasso
• Rimuovere il filtro antiodore al carbone attivo saturo, agendo sugli appositi agganci.
• Rimontare i filtri antigrasso.
• Richiudere il carrello aspirante.

- Per la sostituzione contattare l'assistenza tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
