MODE D'EMPLOI V5.10.2 CAMTRACE

Manuel d'utilisation

V 5.10.2 et supérieures

20/12/2010

Pour tous renseignements complémentaires :

www.camtrace.com

Table des matières

1 - GENERALITES 3

1.1 Par ou commencer ? 3
1.2 Aide 3
1.3 Accueil 3
1.4 Etat du serveur et des caméras 3
1.5 Choix du navigateur 3

2 - VISUALISATION 4

2.1 Fenetre générale 4
2.2 Interface de visualisation 5
2.3 Menu contextfuel (Clic-droit) 6
2.4 Fonctions PTZ 7
2.5 Groupes 7
2.6 Plans 7

3- CONSULTATION 10

3.1 Fenetre du player : lecture 10
3.2 Fenetre du player : INDEXATION 10
3.3 Récupérer des enregistements 11
3.4 Consultant les journaux 11

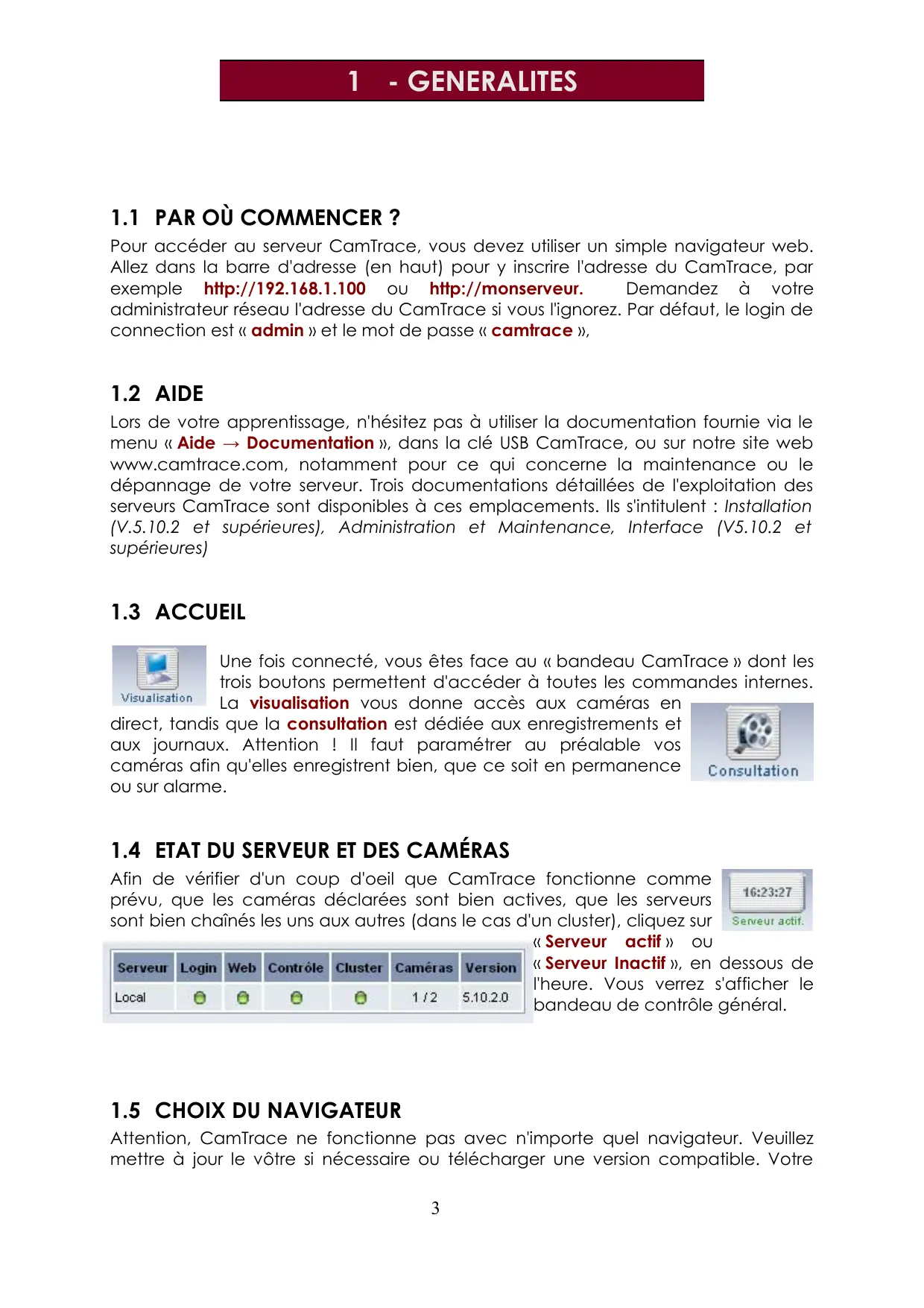

1.1 PAR Où COMMENCER ?

Pour acceder au serveur CamTrace, vous doivent utiliser un simple navigateur web. Allez dans la barre d'adresse (en haut) pour y inscrire l'adresse du CamTrace, par exemple http://192.168.1.100 ou http://monserver. Demandez à votre administrateur réseau l'adresse du CamTrace si vous l'ignorez. Par défaut, le login de connection est « admin » et le mot de passer « camtrace »,

1.2 AIDE

Lors de votre apprentice, n'hésitez pas à utiliser la documentation fournie via le menu « Aide → Documentation», dans la clé USB CamTrace, ou sur notre site web www.camtrace.com, notamment pour ce qui concerne la maintenance ou le dépannage de votre serveur. Trois documentations détaillées de l'exploitation des serveurs CamTrace sont disponibles à ces emplacements. Ils s'intulent : Installation (V.5.10.2 et supérieures), Administration et Maintenance, Interface (V5.10.2 et supérieures)

1.3 ACCUEIL

Une fois connecté, vous seront face au « bandeau CamTrace » dont les trois boutons permettent d'acceder à toutes les commandes internes.

La visualisation vous donne accès aux caméras en

direct, tandis que la consultation est dédiée aux enregistrements et aux journaux. Attention ! Il faut paramétre au préalable vos caméras afin qu'elles enregistrrent bien, que ce soit en permanence ou sur alarme.

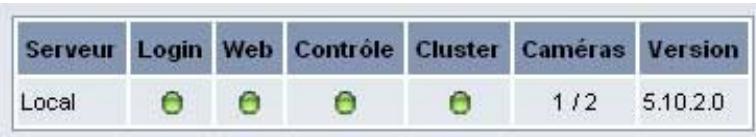

1.4 ETAT DU SERVEUR ET DES CAMÉRAS

Afin de vérifier d'un coup d'oeil que CamTrace fonctionne comme prévu, que les caméras déclarées sont bien actives, que les serveurs sont bien chainés les uns aux autres (dans le cas d'un cluster), cliquez sur

《Serveur actif》 ou «Serveur Inactif», en dessous de l'heure. Vous verrez s'afficher le bandeau de contrôle général.

1.5 CHOIX DU NAVIGATEUR

Attention, CamTrace ne fonctionne pas avec n'importe quel navigateur. Veuillez mette à jour le�� si nécessaire ou télécharger une version compatible. Notre

navigateur doit être paramétré pour accepter les cookies, les pop-up, avoir le plugin in flash installé et CamTrace doit être ajoute dans les sites de confiance.

Navigateur	Compatibilité
Internet Explorer 6 ou antérieur	Non
Internet Explorer 7 ou postérieur	Oui
Mozilla Firefox	Oui
Google Chrome	Non
Opéra	Non
Safari	Non

2 - VISUALISATION

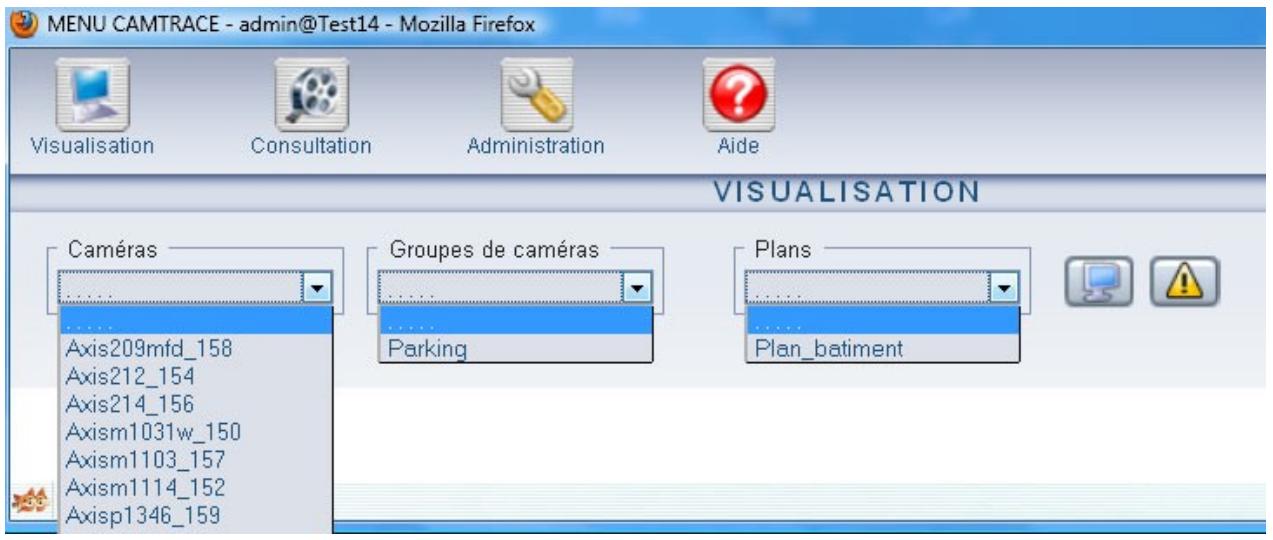

2.1 FENÊTRGÉNÉRALE

Gréace aux trois bandeaux déroulants, vous accédez directement à l'une de vos caméras, à un ensemble de caméras réunies sous forme de groupe, en mosaïque, ou bien à l'un des plans de vos batiments, dans lequel les caméras sont représentées sous forme d'icones disponibles.

Accès direct aux bureaux prédéfinis par votre administrateur. Un bureau consiste à enregistrer l'emplacement de toutes vos fenêtres ouvertes, afin de pouvoir vous retrouver dans une configuration connue.

Ce bouton permet d'acceder à la console d'alarmes dynamique. À, les alarmes de l'ensemble des caméras s'affichent sous forme de liste, avec le type d'alarme : déconnexion de laamera, erreur de transmission, alarmes acquittées, alarmes en cours, alarmes sans enregistrement.

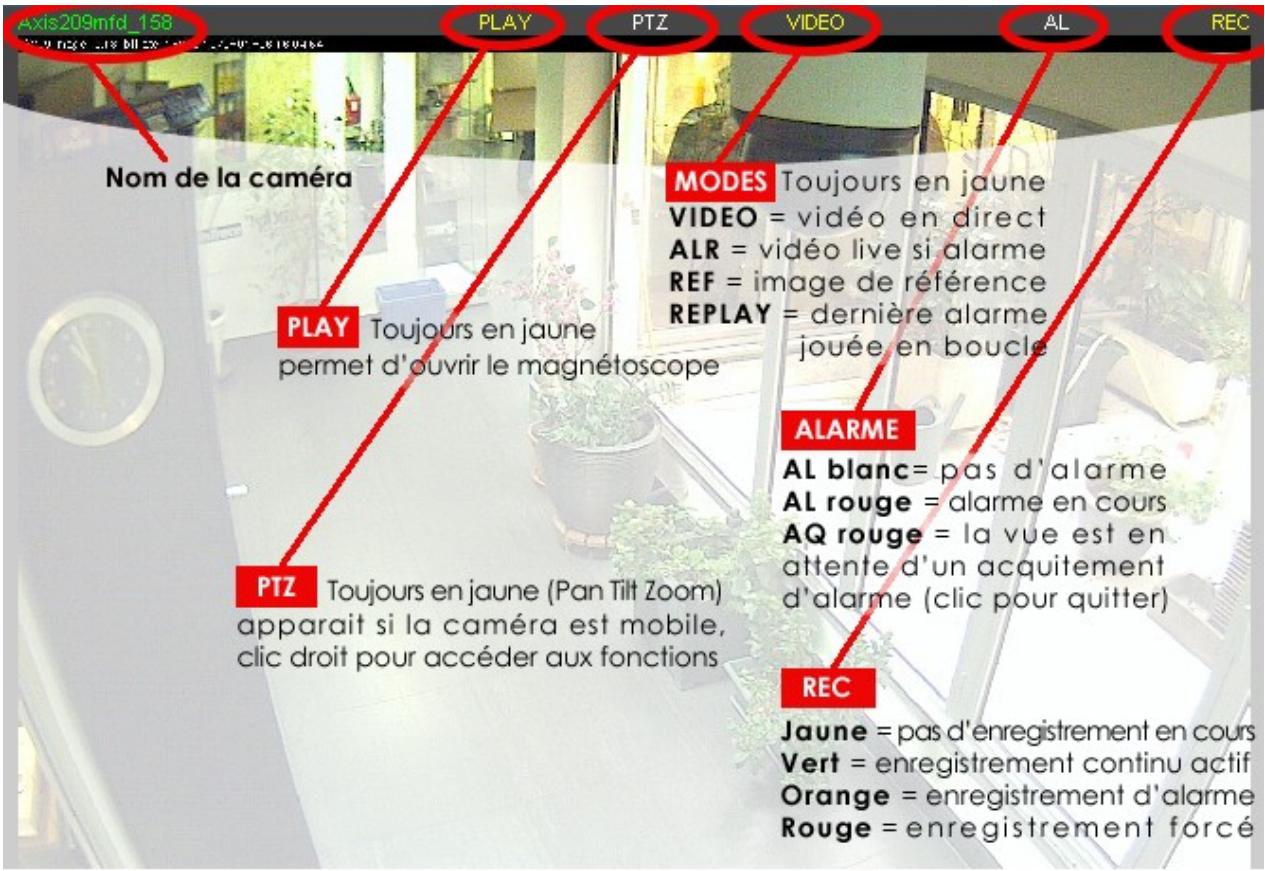

2.2 INTERFACE DE VISUALISATION

Lorsqu'on désit de visualiser uneamera seule, l'image apparait au sein d'une fenêtre autonome. Cette fenêtre peut être redimensionnée à volonté, en tirant sur la double flèche du coin en bas et à droite. Attention, c'est votre ordinateur qui agrandit artificièlement l'image. Sa qualité reste identique à son paramétrage d'origine. Si vous désirez changer le rendu de l'image, c'est dans le menu administration →amera que l'on peut paramétrer ces éléments.

L'image apparait donc avec six commandes sur une liste horizontally.

Attention : dans un groupe, il faut cliquer une première fois dans la vue sur laquelle on peut agir pour que les zones disponibles soient activées.

Principaux raccourcis clavier

p mode replay
v mode video normale
h help, l'aide on/off
r record - on/off enregistrementforcé
R record - on/off pour l'ensemble des caméras d'un groupe.
iinfos sur les imagesémises par uneamera
I (grand i)_infos sur toutes les vues du groupe
space arrêt/redémarrage des flux vidés
Pavé numérique pilotage PTZ
+ / - zoom avant / arrière

0 zoomarriere maxi

1,2,3,4,6,7,8,9 déplacements camères mobiles suivant les directions du pavé

F5

retour à la taille de vue native

Menu horizontal: un clic droit sur l'un des menus horizontally vous donne accès à un ensemble de commandes rapides. Pour les caméras PTZ, par exemple, on peut lancer une ronde ou un tour de garde, ou encore visualiser laamera selon une position prédéfinie (préset).

2.3 MENU CONTEXTUEL (CLIC-DROIT)

Toutes les commandes courantes sont évidemment accessibles par la souris. C'est un clic-droit dans l'image qui vous donne accès aux commandes : loupe, zoom, capture d'image, saisie de main courante (commentaires sur des images), changement de cycle (passage d'un groupe à un autre), accès au magnétoscope, aux réglages, aux changements de vues. Vous pouvez de même forcer un enregistrement, au cas où laamera ne serait pas réglée pour enregistrer à un moment donné. Vous pouvez enfin changer de mode d'affichage, pour rejouer une alarme en boucle, afficher une image de reférence, ou placer laamera en mode « alarme » : l'image n'apparait qu'en cas d'alarme active.

Loupe: cette fonction permet de zoomer dans l'image, Elle est très utile pour les caméras dont le flux émis dépasse la taille de représentation, comme par exemple les caméras mégapixels. En bas à droite, on retrouve l'image entière réduite, avec un carré rouge indiquant l'emplacement de la loupe. C'est la molette qui gère le zoom avant et arrêté lorsque le pointeur se trouve au dessus de la zone loupe. Le carré rouge peut être déplaced avec la souris.

Capturer l'image : cette fonction vous permet d'obtenir rapidement et facilement une image fixe. Une fois l'image fixe capturée, vous pouze faire un nouveau cli-c-droit et « sauver l'image » dans le dossier de votrechoix.

Réglages > Fréq. max : si vous ordinateur pas assez puissant, ou si le débit de votre réseau est limité, l'affichage se fera mal. Aussi pouvez-vous diminuer le nombre d'images émises en attribuant une fréquence maximum en images par seconde.

Réglages > Plein écran : passes la vue en plein écran réel avec déformation si l'option "conserver les proportions" n'est pas activée.

Réglages > Toujours dessus : la vue reste au premier plan du bureau

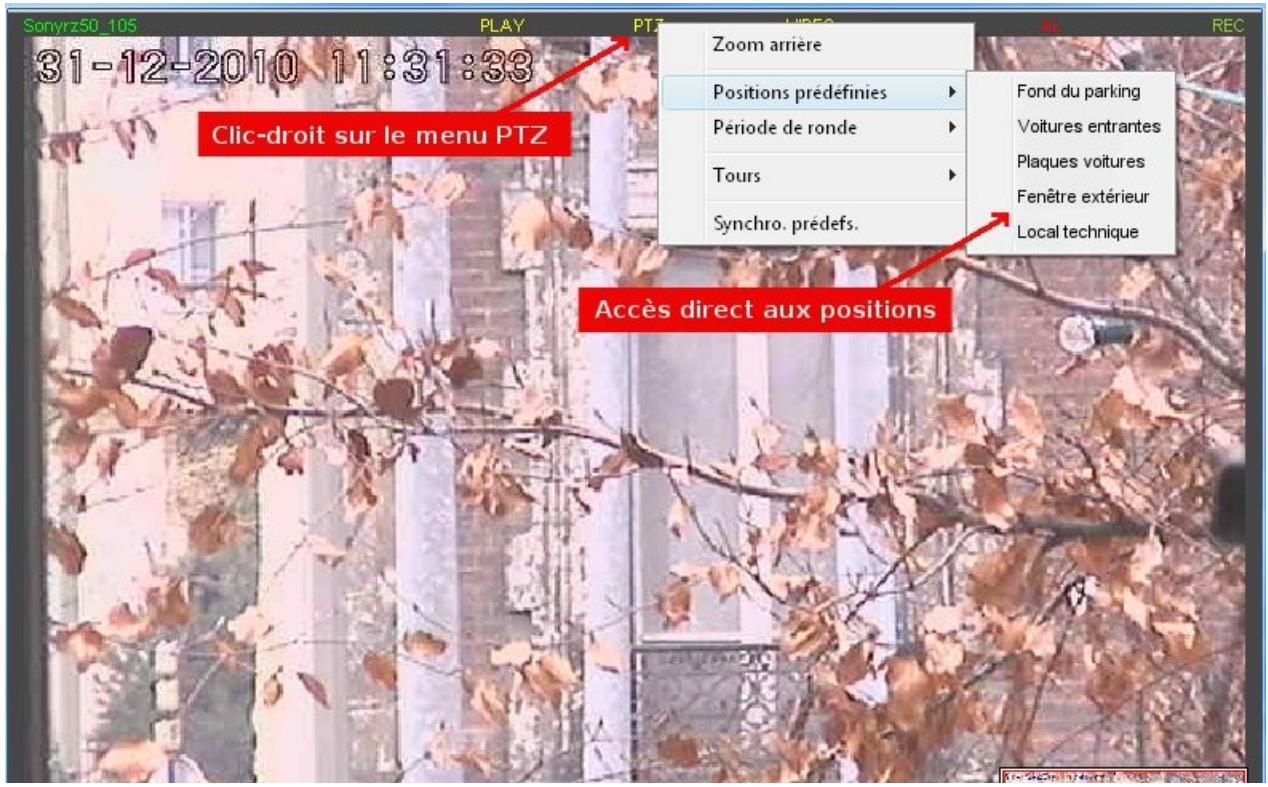

2.4 FONCTIONS PTZ

Les fonctions Pan Tilt Zoom (PTZ) correspondent aux caméras mobiles. Différentes commandes permettent de piloter ces caméras.

Liste des fonctions PTZ

Zoom arrête

Mode PT continu

Place le zoom en position grand angle maximum

Dans ce mode, laamera se déplace sans à-coup suivant un vecteur dessinée par l'opérateur. La vue se déplace plus ou moins vite selon la position de la souris par rapport au centre de l'image. Ce mode est automatique lorsqu'on utilise un joystick.

Positions prédéfinitions

Période de ronde

Accès aux positions prédéfinies (presets) de laamera

Permet d'activer ou désactiver une Ronde de visualisation prédéfinie dans laamera. Il s'agit d'un enchainement de positions prédéfinies (presets). Lorsqu'on sort de la Ronde, laamera arrête son monvement.

Tours

Il s'agit de rondes permanentes de laamera. Le tour de garde est indépendant de la visualisation et laamera continue de pivoter même lorsqu'on quitte la vue.

Syncro prédéfinie

Fait coïncider les prépositions et les tours créés dans laamera avec ceux proposées par CamTrace dans le menu PTZ.

2.5 GROUPES

Un groupe est simplement un ensemble de vues rassemblées en mosaïque. Prenez le focus en cliquant dans l'une des vues. Ensuite, vous pouvez piloter uneamera, lancer un enregistrement ou changer son mode d'affichage, de la même façon que pour une vue unique. Pour acceder à laamera seule, faîtes un « clic-droit → ouvrir dans une nouvelle fenêtre ». Enfin, grâce au « clic-droit → groupe entier», vous pouvez modifier des paramétres pour l'ensemble des caméras de votre groupe.

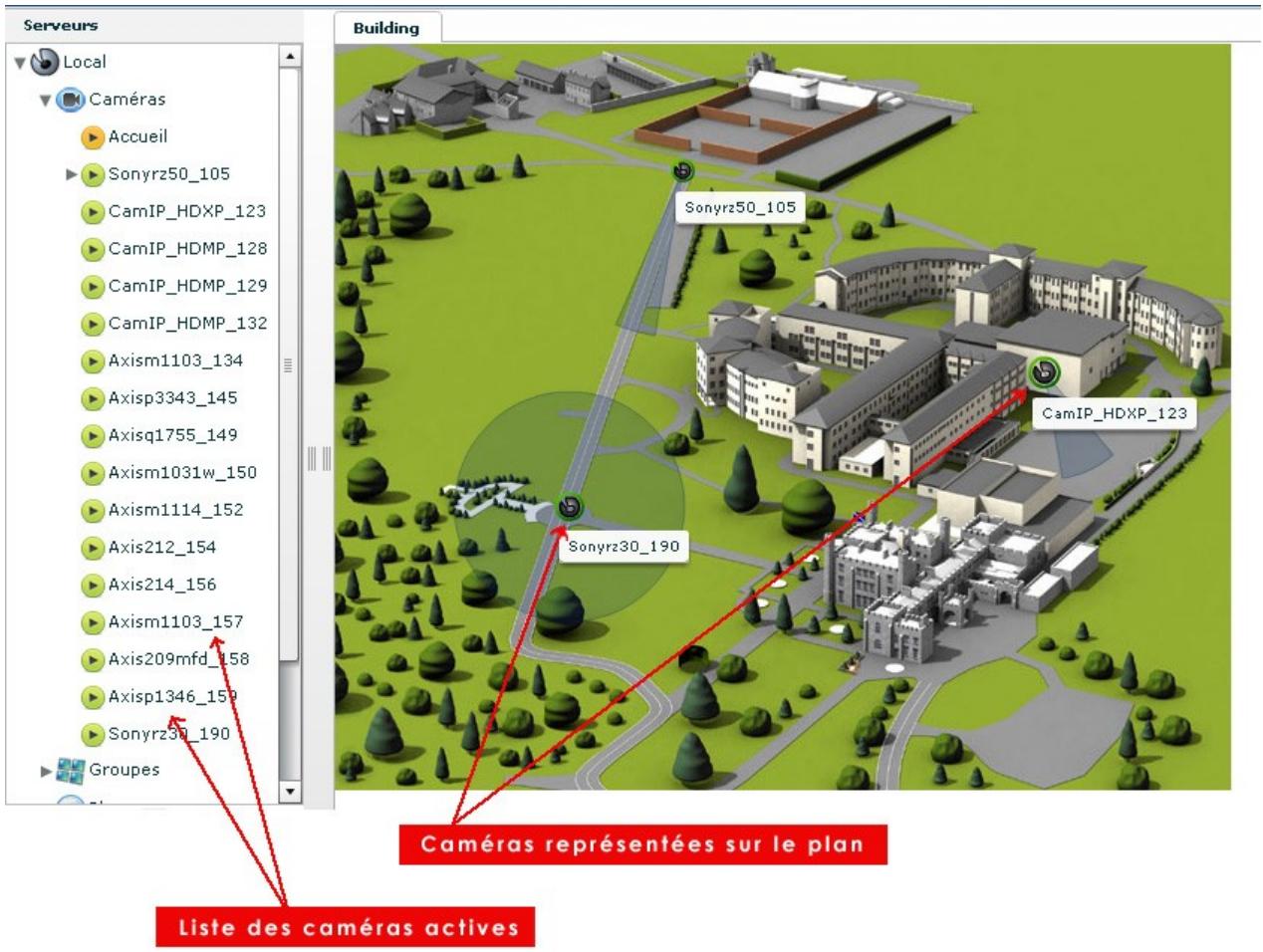

2.6 PLANS

Un plan représenté un schéma des différents étages, pieces et couloirs des batiments surveillés par les caméras. Les plans peuvent être imbriqués, c'est-à-dire que vous vous déplacez virtuellement dans les batiments en cliquant sur l'icône d'un autre plan à l'intérieur d'un plan. Chaqueamera et chaque moniteur peut y'être

symbolises par une icône : un simpleblick sur cette icône vous bascule dans la fenêtre de visualisation de laamera correspondante.

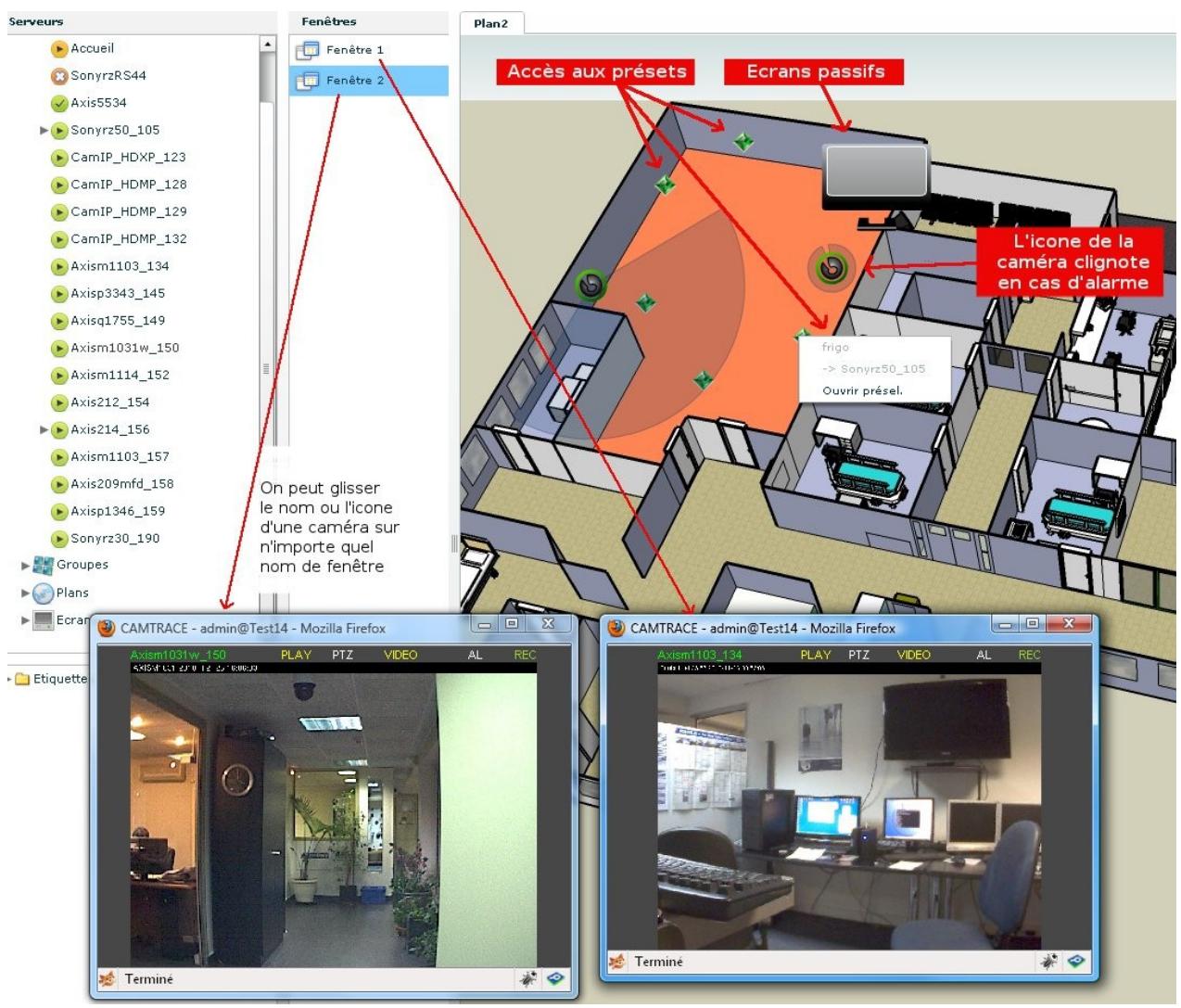

Utilisation courante des plans dans CamTrace

L'utilisation des plans est trèsSouple etcherche la simplicité pour l'utilisateur. Vous pouvez « glisser-deposer » uneamera depuis la liste ou le plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'au plan jusqu'AUANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALANALAN

Les losanges verts représentent des « préselections » d'angles et de zoom d'uneamera mobile. Un clic gauche et lechioix d'une préselection ouvrira une fenêtre dédiée à cette vue et fera s'orienter laamera vers cette position.

Note : un plan peut être intégré dans un groupe et facilitier ainsi la navigation entre les vues.

3 - CONSULTATION

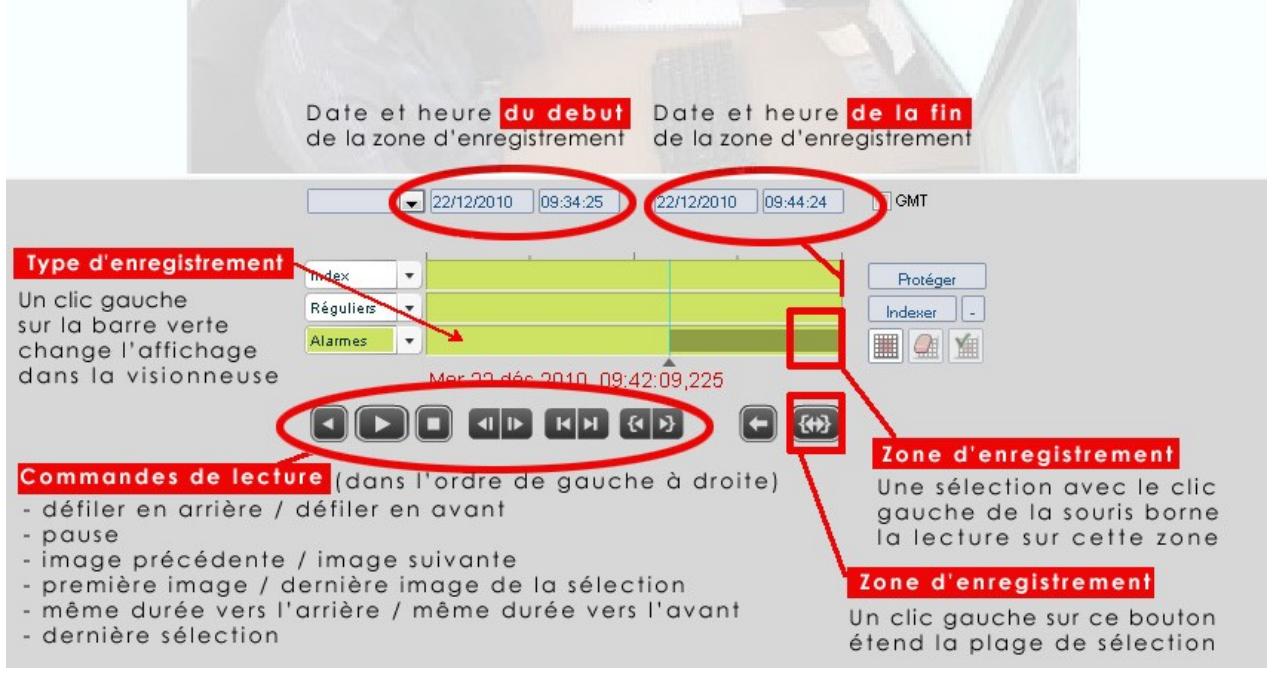

3.1 FENÊTRÉ DU PLAYER : LECTURE

Le lecteur se présente avec une triple barre de défilament temporelle (time code). Le curseur bleu permet de se positionner sur n'importe qu'elle image de la video et de se déplacer au sein des enregistements. Attention! La visionneuse affiche le type d'enregistrement choisi (alarme, index, régulier) après avoir cliqué dans la barre verte. Le schéma ci-dessous vous indique les principales commandes de lecteur.

3.2 FENÊTRÉ DU PLAYER : INDEXATION

L'indexation consiste à préparer l'image enregistrée afin d'en visionner ensuite seulement certaines zones. Une fois l'indexation opérée, un quadrillage apparait sur la fenêtre qui vous permet de selectionner les zones de votrechioix. C'est un outil puissant qui vous permit de retrouver sur une période donnée tous les mouvements qui ont eu lieu dans ces zones précises.

Procedure de selection de zones enregistrées (indexation)

1. Ouvrez le player de votreamera (elle doit avoir des enregistements réguliers)
2. Choisissez la date et l'heure du début de la période à indexer
3. Choisissez la date et l'heure de la fin de la période à indexer
4. Cliquez sur « indexer » (notez que le petit chiffre à droite vous indique qu'une indexation est en cours)
5. Une fois l'indexation achievée (on peut cliquer sur le petit chiffre pour voir l'état d'avancement, et même quitter le visionnage, l'indexation se poursuivra jusqu'à bout) cliquez dans la barre verte correspondant à la ligne « index » : vous voyagez apparaitre alors un liseré bleu qui représenté la zone indexée.

6. Cliquez sur le bouton de quadrillage, en dessous et à gauche du bouton « indexer »

7. Dessinez une ou plusieurs zones, avec la souris, directement dans l'image

8. Cliquez sur la coche verte, à droite, pour valider.
9. Les pics d'activité liés à cette zone apparaissent dans la barre verte « index »
10. Il reste à appuyer sur «lecture » dans la barre d'index pour visionner les images resultant de cette période sur ces zones précises.

Note : il est possible d'accélérer le visionnage jusqu'à 50 fois en faisant un cli-croit dans l'image → réglages → fréquence. De même, pour facilititer le visionnage de longues périodes, ou pour soulager votre bande passante si vous visionné à distance, est possible de n'afficher qu'une image sur un ensemble, jusqu'à 1 images sur 256. Image → réglages → pas,

3.3 RÉCUPÉRER DES ENREGISTREMENTS

Il est parfois nécessaire de recupérer des enregistrements pour les dire sur un autre support que CamTrace. Cette recupération s'effectue par une procedure d'exportation qui cree des fichiers au format .avi (films) Attention a ne pas creer des fichiers trop volumineux qui ne seraient exploitables (par exemple, des fichiers audela de 4 Go ne peuvent etre gravés sur un DVD).

Procedure d'exportation

1. Dans le lecteur, Sélectionnéz la période à exporter pour uneamera
2. Cliquez sur « protégger » et donnez un nom à cet export
3. Retournez dans le bandeau principal et cliquez sur « Consultation → Enregistements → Protégés »
4. Lancez la recherche sur la période voulue et le système vous renvoie la liste des enregistrements
5. Sous le menu « Exporter», deux icones sont presents. Cliquez sur l'icone « video » pour creer un fichier .avi (film) et le télécharger sur votre poste. Cela fera ouvrir votre lecteur multimédia préfééré pour visionner la video. Vous pouvez aussi l'enregistrer sur votre disque dur.
6. Vous pouvez aussi cliquer sur « générer » afin d'enregistrer la série sur le serveur CamTrace.
7. La liste des séquences ainsi générées est visible par le menu « Enregistements → Vidéos » et une recherche sur la période voulue.

3.4 CONSULTER LES JOURNAUX

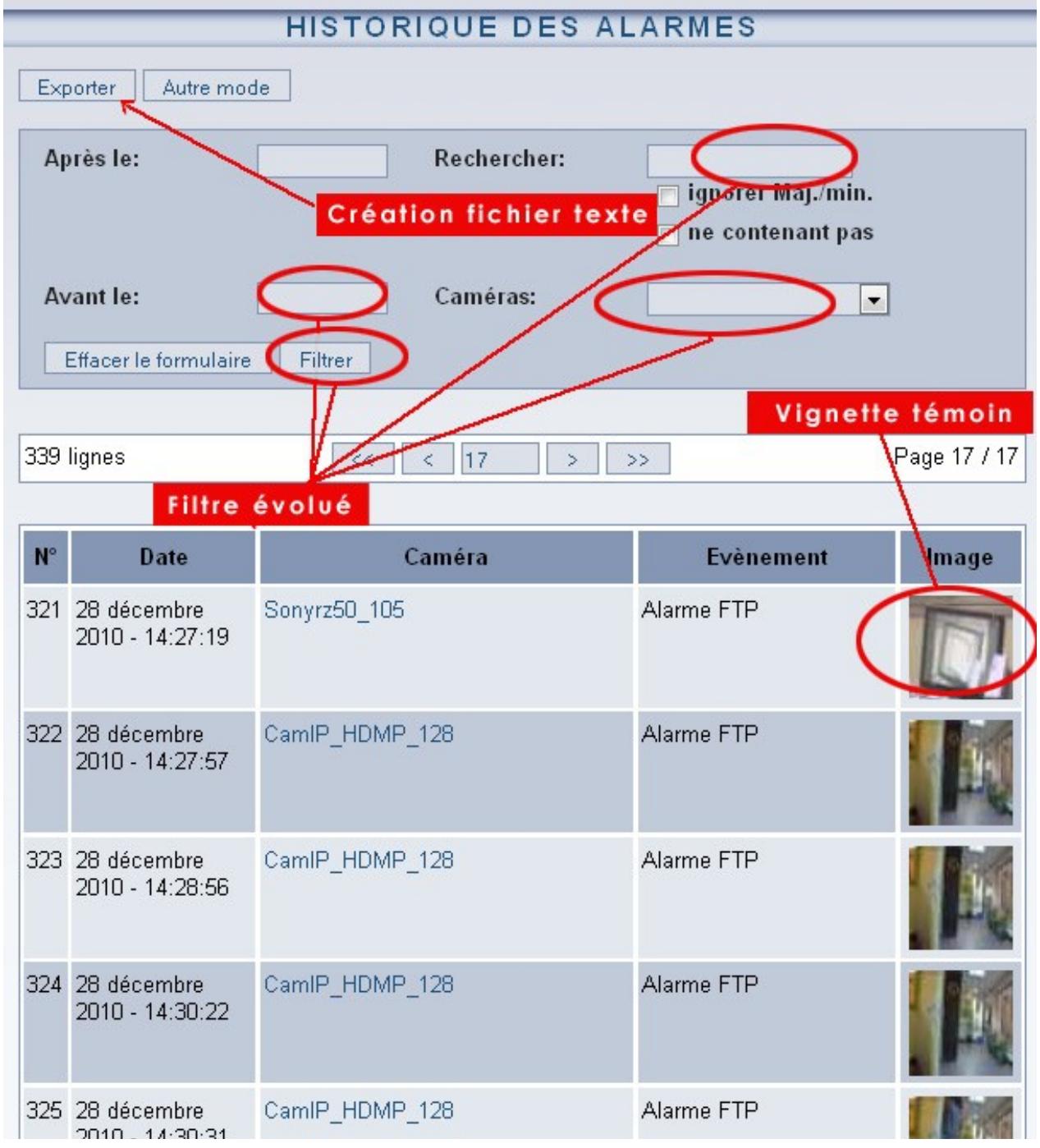

Les journaux représentent l'archivage, sous forme de texte, de tous les événements survenus sur le serveur. Il peut s'agir d'écritures automatiques créées par la machine ou bien de messages laissés par les utilisateurs. Ces journaux sont organisés de telle sorte que l'on peut filtrer les messages selon de multiples critères ou bien les récapucérer sous forme de tableauur (MS Excel, Open Office, etc.)

Type de journaux

Main courante : il s'agit des messages laissés par les opérateurs. La saisie peut se faire depuis la visualisation d'uneamera ou d'un groupe, par un clic-droit saisie main courante.

External : il s'agit d'événements liés à d'autres données que celles des caméras, une caisse enregistreuse par exemple, et les images associées,

Alarmes : sont listedes ici toutes les alarmes qui sont survenues dans CamTrace, créés par les caméras (Contacts secs, mouvements dans l'image, etc.)

Déconnexions : il s'agit de l'histoire des déconnexions et reconnexion des caméras,

Action : l'activité des utilisateurs connectés au CamTrace est archivée ici. Le moment où il se sont connectés, ce qu'ils ont consulté, les accès au magnétoscope, jusqu'àux différents clicks dans les images.

Système : historique des événements liés au moteur video de CamTrace
