MODE D'EMPLOI V5.10.00 CAMTRACE

Pour tous renseignements complémentaires :

www.camtrace.com

Tous droits réservés.

Copyright 2000-2010 par Camtrace SAS

1.1 Demarrage - Connexion - Arrét 6

1.1.1 Mise en marche et arrêt, cas général 6
1.1.2 Mise en marche et arrêt sans écran 7

1.2 Configuration IP du serveur CamTrace 8

1.2.1 Adresses par défaut 8
1.2.2 Collecte des informations pour se raccorder à un réseau existant 9
1.2.3 Généralités sur le paramétrage réseau de CamTrace 9
1.2.4 Definition manuelle des paramètres réseau 9
1.2.5 Reglage des paramètres système 10
1.2.6 Utilisation de I'assistant dinstallation 11

1.3 Configuration des Cameras 11

1.3.1 Configuration de I'adresse IP de chaqueamera............ 11
1.3.2 Paramétrage des caméras 12

1.3.2.1 Check list des opérations à effectuer sur chaqueamera............ 12
1.3.2.2 Paramétrage complémentaire concernant l'heure............ 13
1.3.2.3 Limitation de la bande passante des cameras 13

1.4 Lancement et paramétrage de CamTrace 13

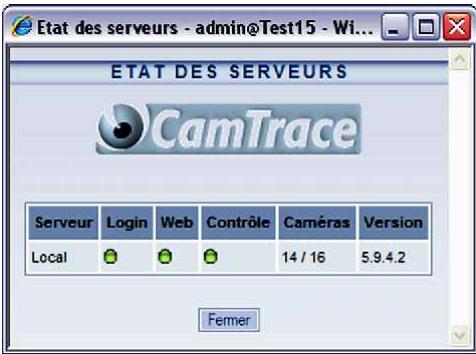

1.4.1 Lancement des services 13
1.4.2 Installation de l'émulation de terminal putty - accès à menuçam par le réseau............ 15
1.4.3 Déclaration des caméras dans le serveur CamTrace 15

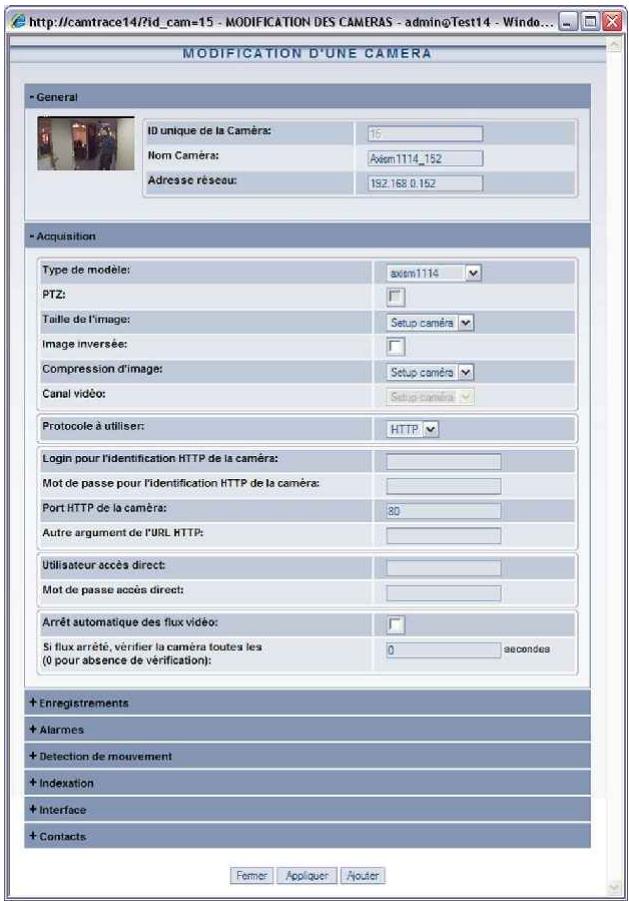

1.4.3.1 Déclaration manuelle des caméras 15
1.4.3.2 Choix d'un modele de camera 17
1.4.3.3 Déclaration automatique des camères dans CamTrace 18

1.4.4 Paramétrage du poste client et vérification du fonctionnement 18
1.4.5 Interpretation des messages de statut des caméras de CamTrace 19
1.4.6 Sauvegarde de la configuration du serveur sur un poste client 19

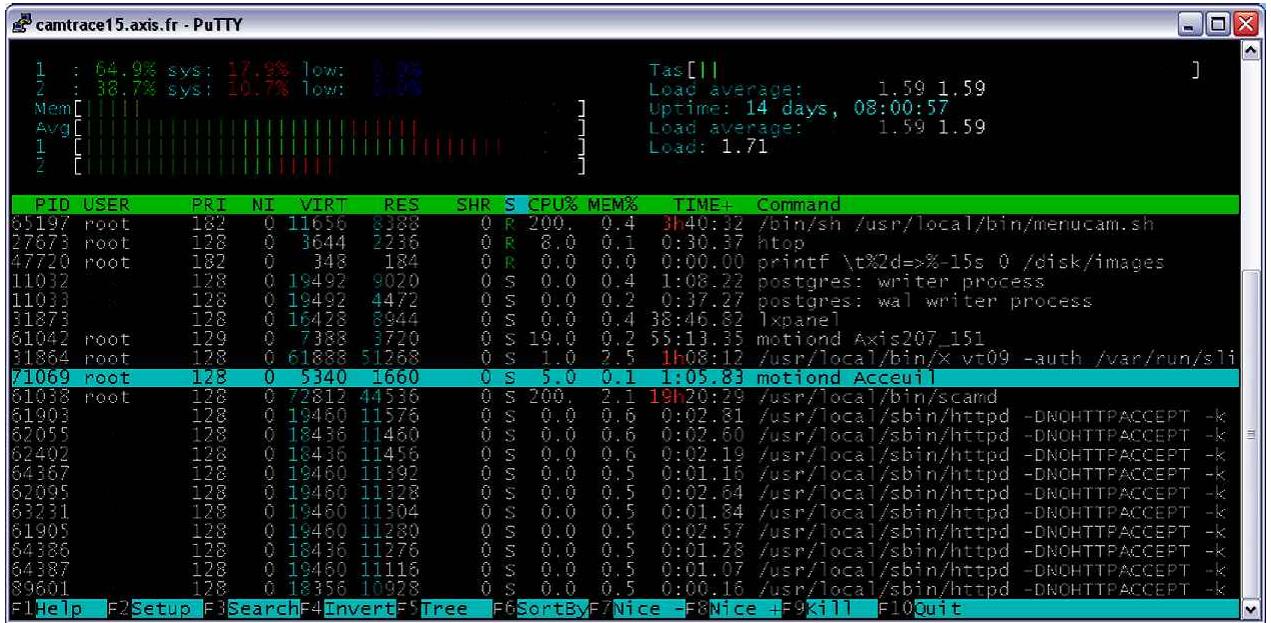

1.4.7 Vérification de la charge CPU et des paramètres systèmes 19

1.5 Configuration d'un accès à distance 20

1.5.1 Configuration du routeur/firewall 20
1.5.2 Configuration du serveur CamTrace 21
1.5.3 Limitation de bande passante vers l'extérieur 22

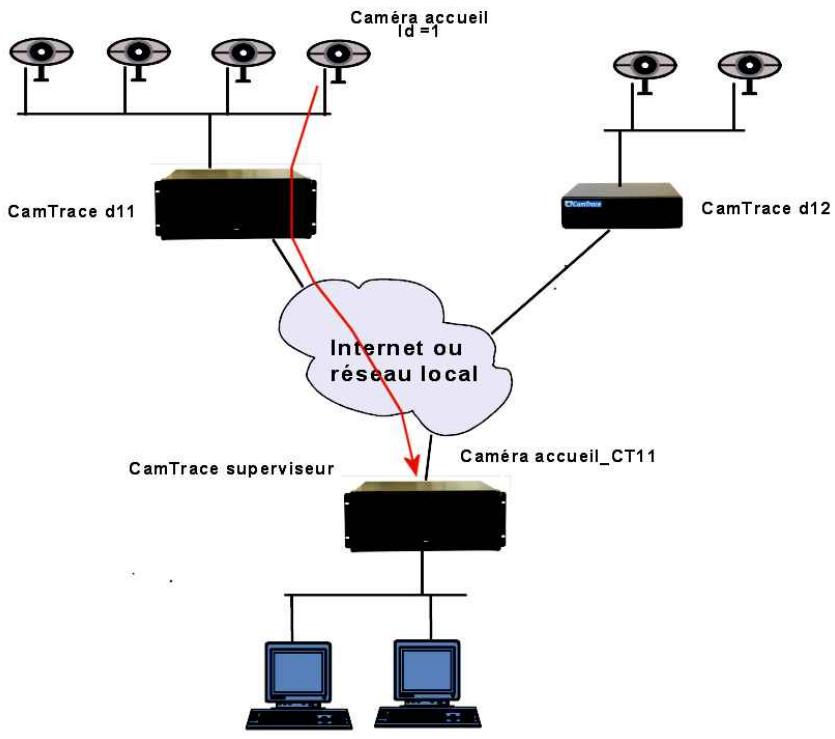

1.6 Configuration d'un superviseur - architecture hierarchique 22

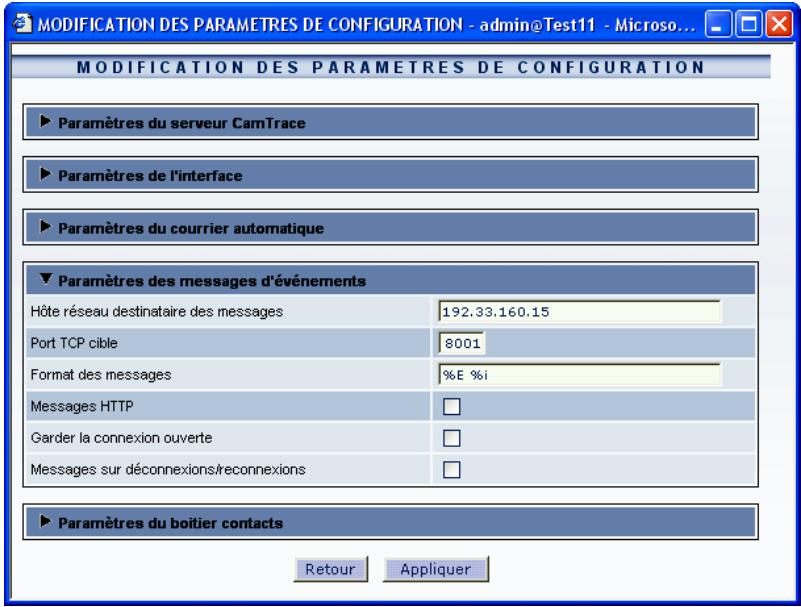

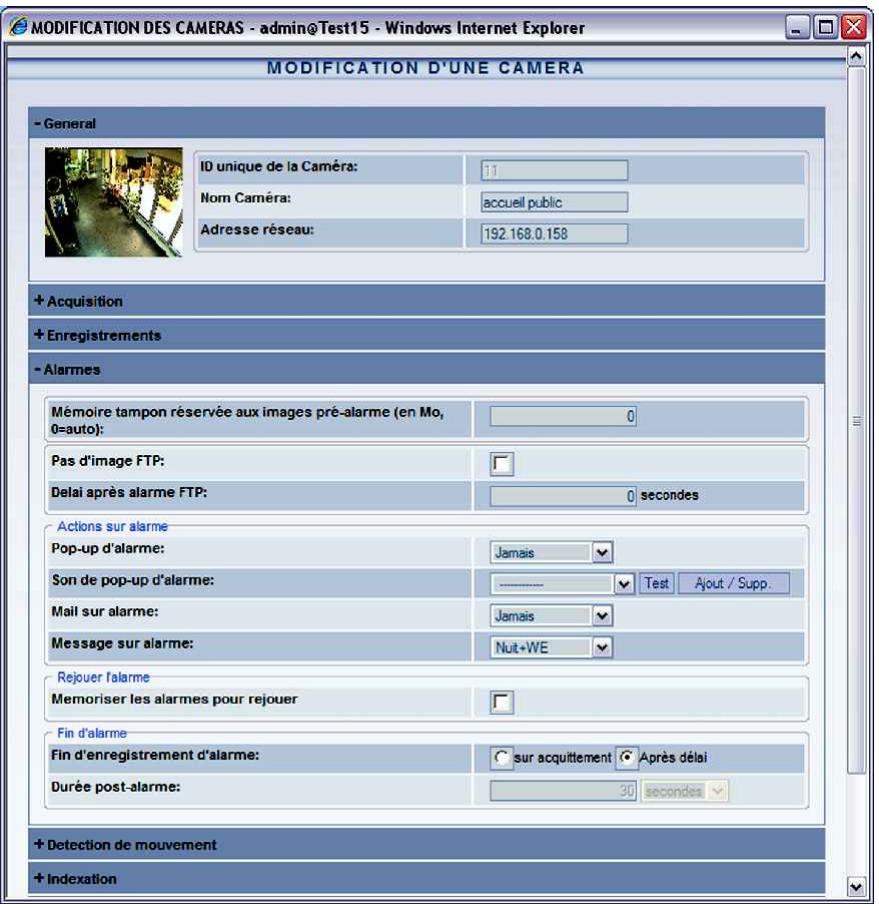

1.6.1 Paramétrage à effectuer sur les CamTraces distants 23

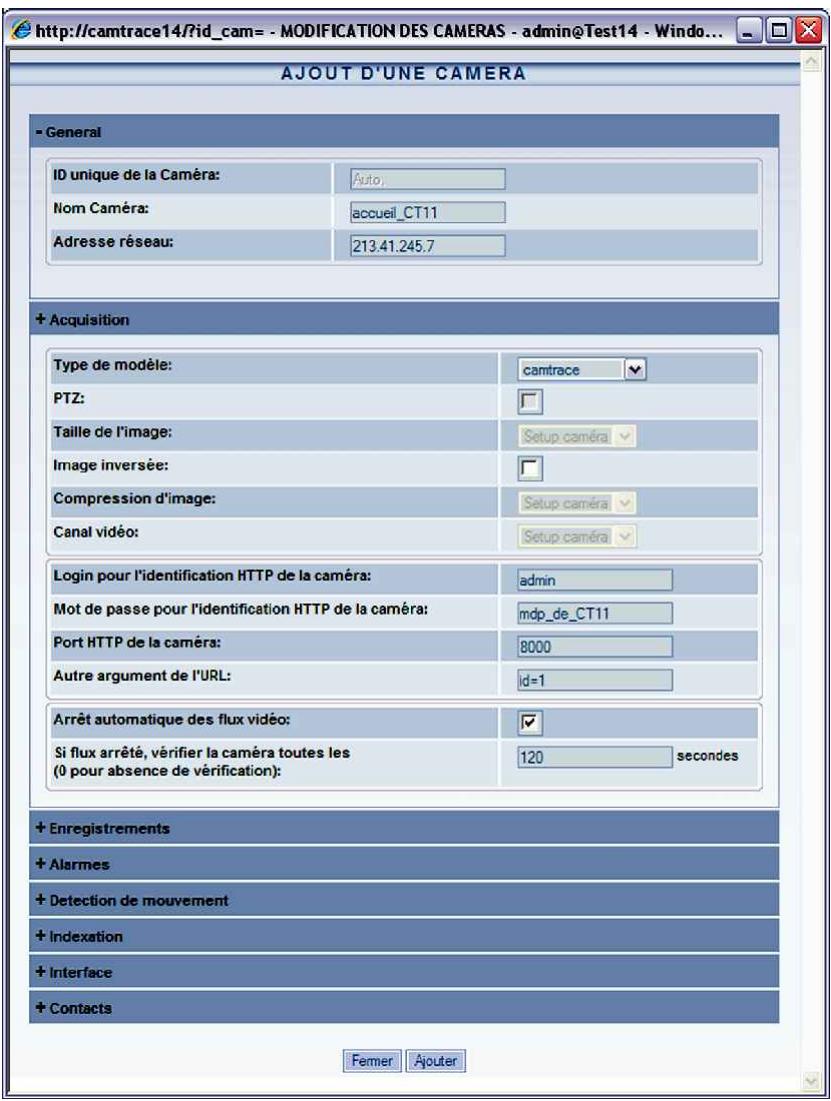

1.6.2 Paramétrage à effectuer sur le CamTrace superviseur 24

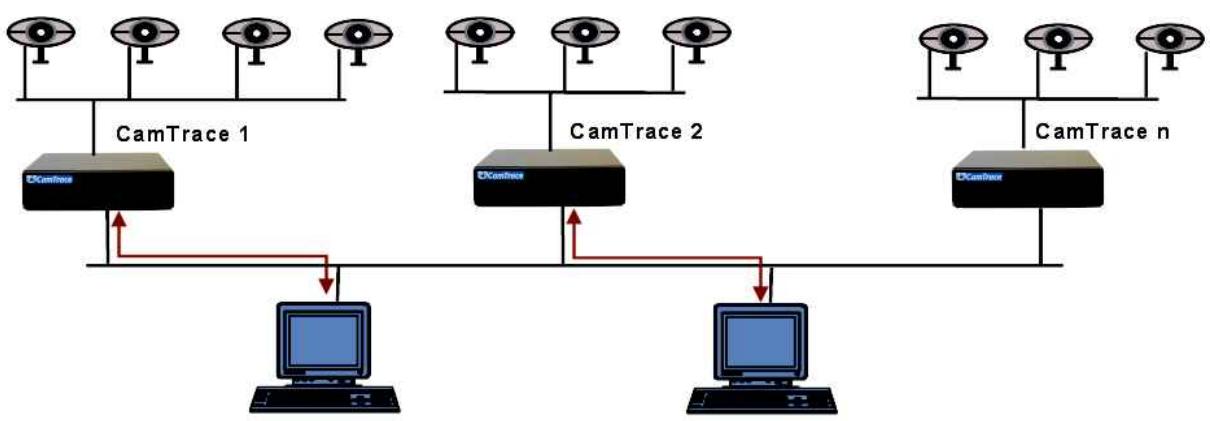

1.7 Configuration d'un cluster - interface unifiée 26

1.7.1.1 Paramétrages à effectuer sur tous les serveurs du cluster 27
1.7.1.2 Paramétrages à effectuer sur les postes clients 27

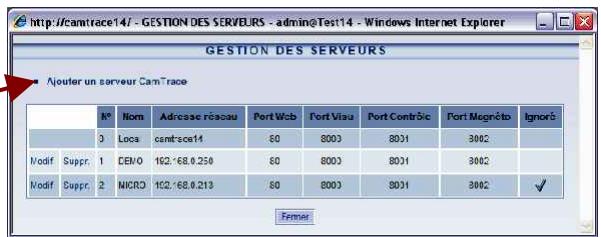

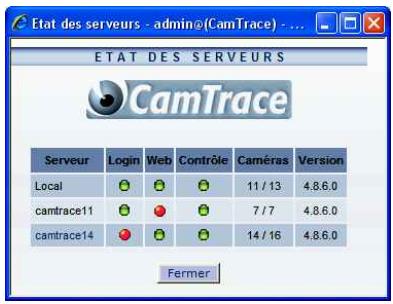

1.7.1.3 Paramétrages à effectuer sur les serveurs de connexion 27

1.8 Ecrans d'affichage 28

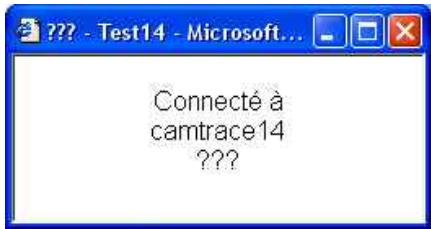

1.8.1 Configuration du poste esclave 28
1.8.2 Pilotage de l'affichage sur écran esclave 29
1.8.3 Cas d'un poste esclave multiecran 29

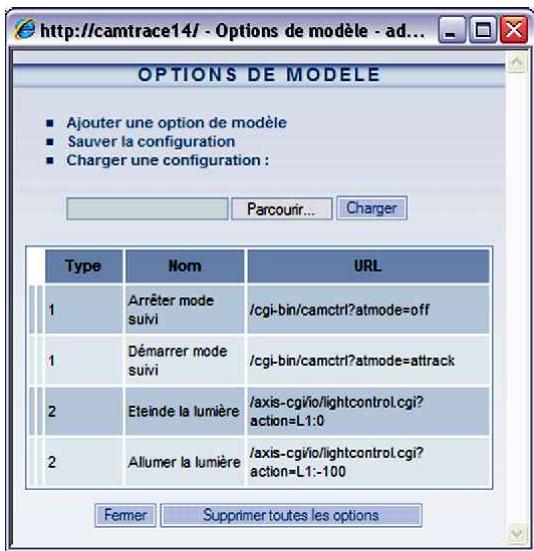

1.9 Gestion des options des cameras 30

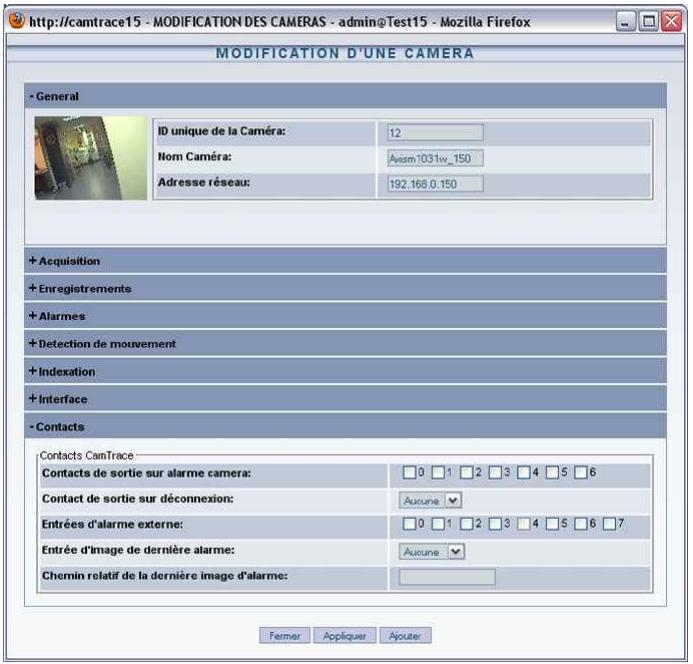

1.10 Gestion simplifie des contacts secs des cameras 31

1.10.1 Exemple de syntaxe pour un bouton à impulsion 31
1.10.2 Exemple de syntaxe pour un bouton à état on/off 31

1.11 Prepositions et rondes de Cameras mobiles 32

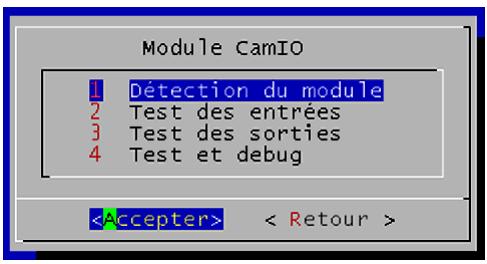

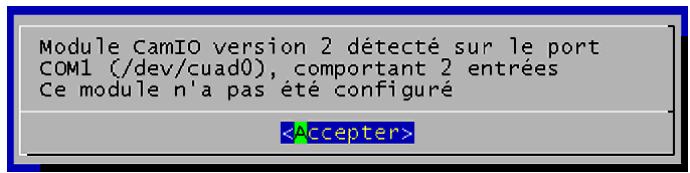

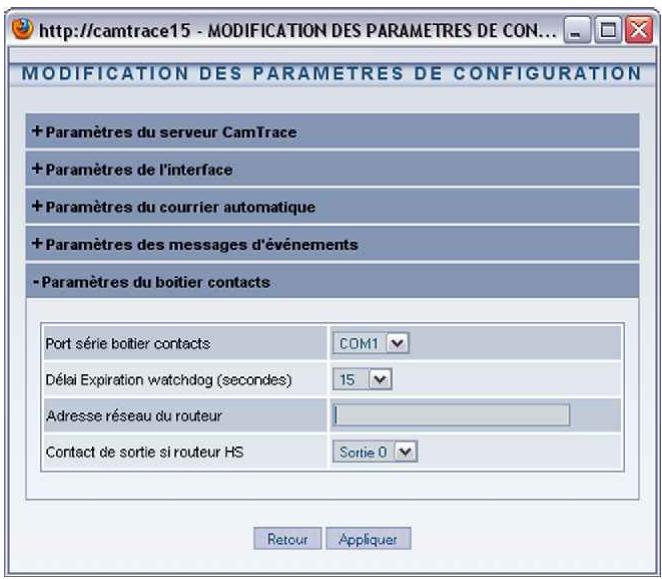

1.12 Installation d'un module d'entres sorties CAMIO 32

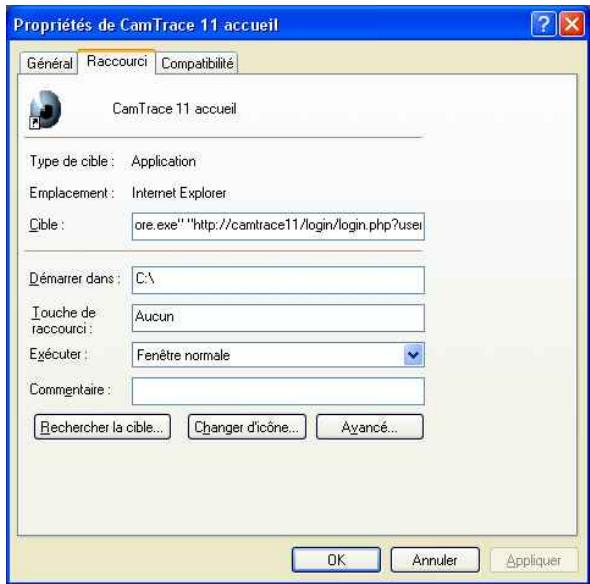

1.13 Creation d'un raccourci sur le bureau 34

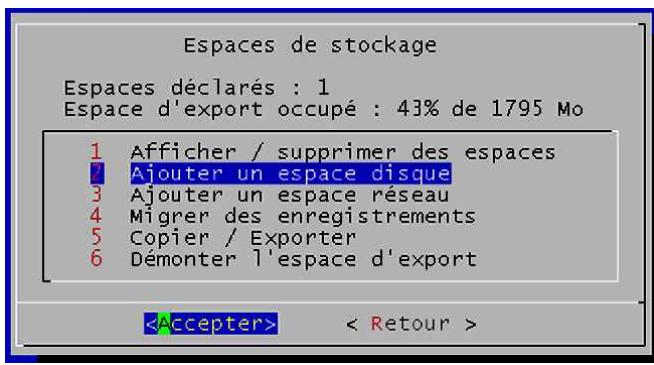

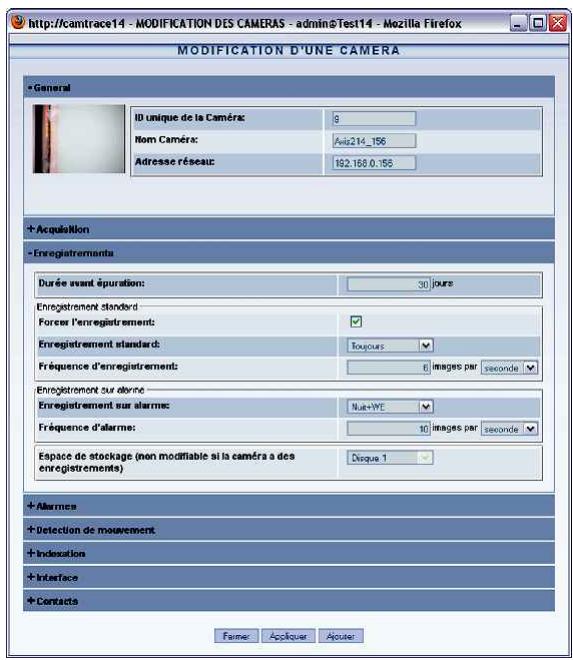

1.14 Gestion du multivolume 35

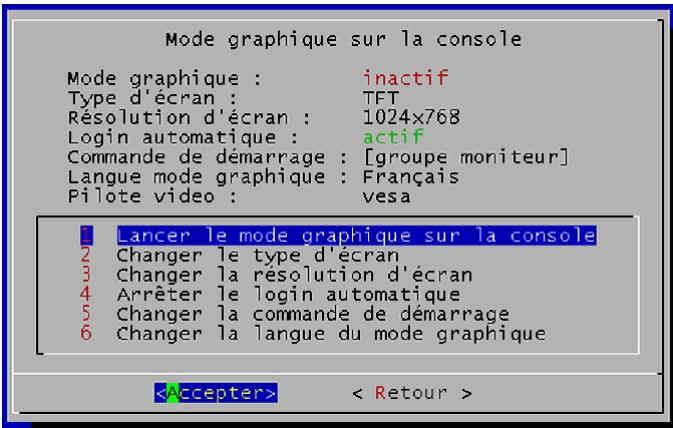

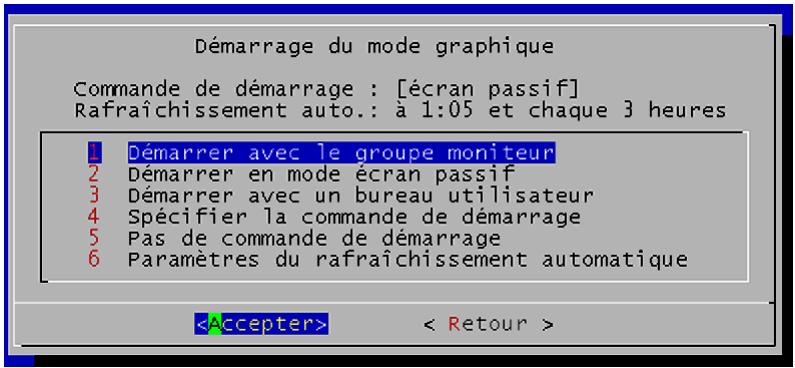

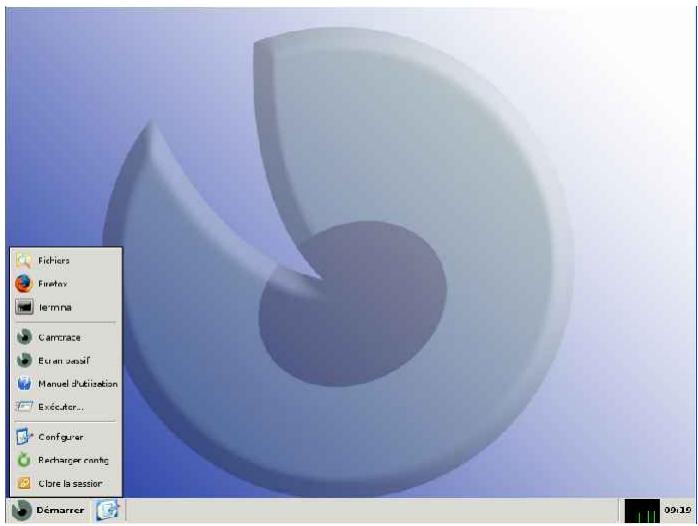

1.15 Mode graphique sur la console 37

1 INSTALLATION - CONFIGURATION

1.1 DEMARRAGE - Connexion - ARRÉT

1.1.1 Mise en marche et arrêt, cas général

CamTrace est généralement livre sans écran.

Assurez vous que vous disposez d'un écran VGA lors de la première installation. Sortez le serveur de son emballage, connectez le à l'écran (non fourni) et au clavier. La souris n'est pas nécessaire pour l'installation, mais servira en cas d'utilisation du mode graphique sur la console.

En exploitation il est conseillé de placer un ondueur pour l'alimentation de

CamTrace, afin d'éviter les coupures intempéstives. Une fois alimenté, vous pouvez démarrer le serveur.

CamTrace se comporte différemment lors du premier démarrage (c'est à dire lorsqu'il est en configuration "usine") et lors des démarrages (boots) suivants.

Dans tous les cas des messages en mode caractére défilent sur l'écran.

Si la machine vient d'être livrée (configuration usine) un menu vous propose de désirer entre anglais et français. Il s'agit uniquement du besoin de la langue du menu qui va suivre. Ensuite CamTrace vous permet de vous adapter au clavier que vous utiliserez (localisation). Choisissez le clavier adapté dans la liste. Le clavier français par défaut est l'ISO 8859-1 Vous pourrez modifier ce besoin ultérieurement.

Si vous avez déjà bootéAAParavant le logo CamTrace (ceil) apparait

Le système émet trois bips (utile si vous bootez sans écran)

Le mot login : apparait

Tapez le nom de l'administrateur système et le mot de passer par défaut.

Attention: le mot de passer ne s'affiche pas à l'écran lors de la frappe (pas même d'étoiles).

Login : root Entreee

Password : camtrace Entre

L'invite de commandes de l'administrateur système apparait :

Nom_de_la-machine #

Tapez 'menucam' pour lancer le menu de gestion des services et paramétrages de CamTrace.

Le serveur CamTrace est prévu pour fonctionner 24h/24, ne jamais l'éteindre en retardant le cable d'alimentation ou en commutant l'interrupteur (si vous éteignez le serveur brufalement, certains fichiers risquent d'être endommages).

Pour éteindre le système :

Ouvrez une session administrateur (par défaut login "root" / mot de passer "camtrace")
- Tapez la commande "menuçam" et Entrée
Allez ensuite sur "Arrêt du système" et validez

Note : Pour remonter dans la hierarchie des menus de menuçam pressez : Echap Echap

Note: Si vous étés dans le mode graphique vous pouvez aller sur la console principale en mode caractétre en tapant simultanément sur les touches CTRL, ALT et F1. Vous pouvez alors lancer menucam. Pour returner dans le mode graphique tapez CTRL, ALT et F9. Pourmettre fin au mode graphique tapez CTRL, ALT et Backspace (←)

Autre procédure pour éteindre le système :

• Taper simultanément les touches CTRL, ALT et DEL (ou SUPPR) pour provoquer un redémarrage (reboot) du système.
• Ou bien (si cette fonction existe) appuyez brièvement sur le bouton de reset de la machine.
  Si vous désirez eteindre la machine, foupez l'alimentation lorsque le mot "rebooting" apparait a I'ecran.

1.1.2 Mise en marche et arrêt sans écran

Il est également possible de configurer CamTrace sans disposer d'un écran. Une des sorties réseau de CamTrace a pour adresse par défaut 192.168.1.100. Vous pouvez vous connecter à CamTrace et le configurer, à l'aide d'une émulation de terminal, depuis un PC portable par exemple.

Dans ce cas allumez le CamTrace jusqu'à entendre les trois bips. Placez votre PC sur une adresse du réseau 192.168.1.0 (par exemple 192.168.1.2). Reliez le PC à l'aide d'un cable croisé à l'une des interfaces réseau (au hasard). Lancez une commande ping vers le serveur. S'il ne répond pas, changez de connecteur réseau et relancez un ping jusqu'à couver la bonne interface. Voir plus loin "accès à menuçam par le réseau".

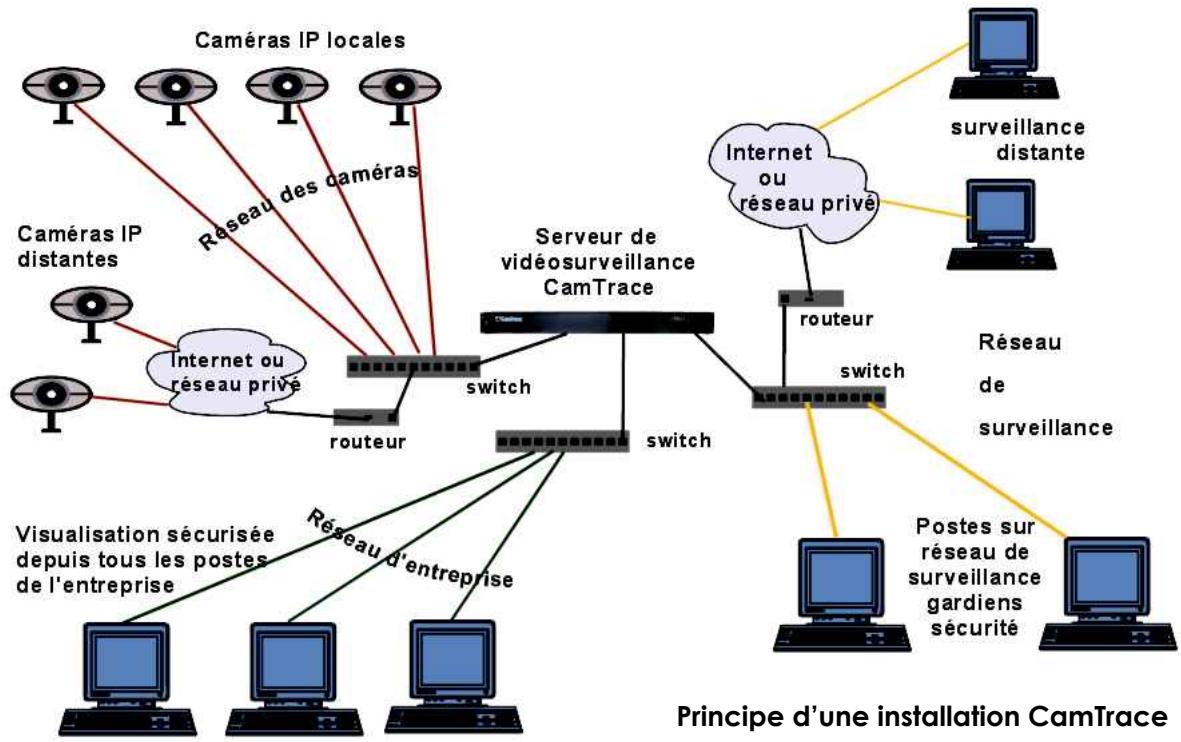

Note: CamTrace possède une ou plusieurs cartes réseau (généralement deux): On peut indifféremment mélanger des camères, et des postes de visualisation sur tous les réseaux.

Mais il est recommandé, sur tout sur les installations d'une certaine importance, de spécialiser les reseaux. On pourra ainsi grouper les caméras sur un ou plusieurs reseaux de sécurité, utiliser une autre interface reseau pour se connecter au reseau d'entreprise et une dernière pour se connecter à un reseau d'affichage (poste de garde et PC d'affichage).

Cette séparation des réseaux permet d'optimiser les performances et la sécurité de votre installation video. Lorsque plusieurs CamTrace sont utilisés nous conseillons d'isoler les caméras attachées à chaque CamTrace sur des réseaux distincts. Pour de petites configurations il est possible de n'utiliser qu'une seule des cartes réseau.

Utilisez de préférence une liaison Gigabit entre CamTrace et les switches. Si le réseau comporte plus de dix caméras, le Gigabit devient nécessaire pour obtenir des images fluides dans les formats 640 x 480 ou supérieurs.

1.2 CONFIGURATION IP DU SERVEUR CAMTRACE

1.2.1 Adresses par défaut

CamTrace possède une ou plusieurs (généralement deux) interfaces réseau Ethernet (ports RJ45)étiquétées par le nom qui leur est donné dans le système.

par exemple : em0, em1, bge0, bge1, reo0, reol, etc.

Deux de ces interfaces ont une adresse par défaut. Si il y en a plus de deux, les interface supplémentaires n'ont pas d'adresse par défaut.

Première adresse par défaut: 192.168.1.100

Deuxieme adress par défaut: 192.168.0.100

Attention : Il n'y a pas d'adresse par défaut lorsque CamTrace est livre sous forme de logiciel.

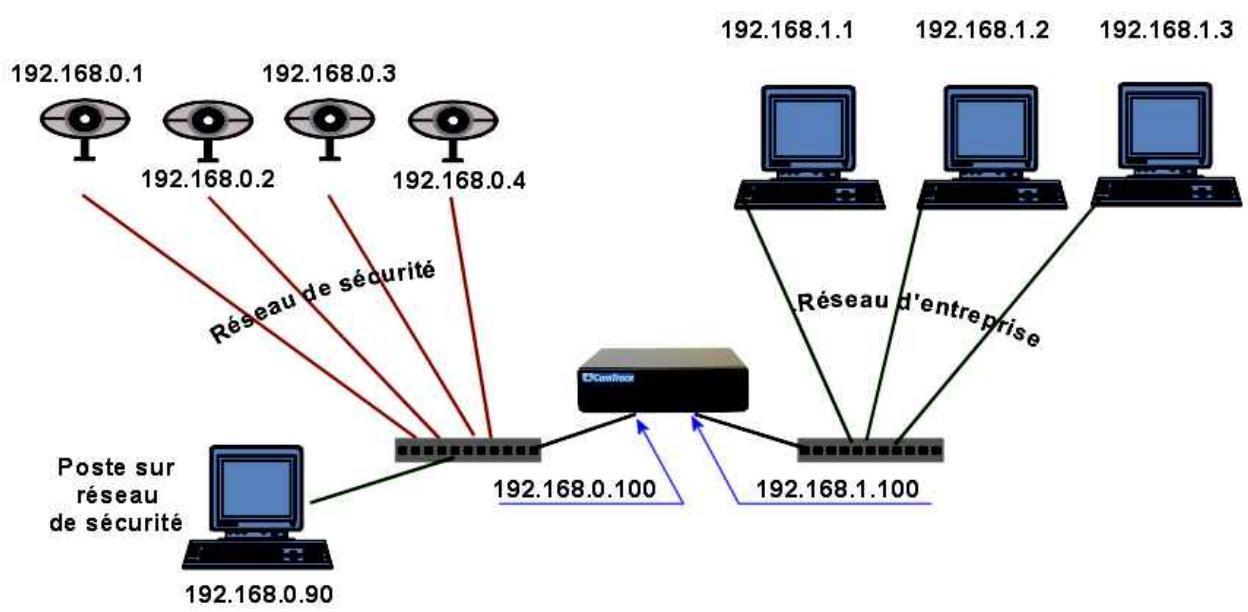

Topologie d'un réseau utilisant les adresses CamTrace par défaut (exemple)

1.2.2 Collecte des informations pour se raccorder à un réseau existant

Si vous doivent raccorder le serveur video CamTrace à un réseau d'entreprise existant, voici les informations que vous doivent collecter :

• Une adresse IP pour votre serveur CamTrace sur le réseau d'entreprise.
  Le masque de réseau.
• Un nom reseau pour le serveur CamTrace. Le "nom reseau" est le nom que vous allez donner au serveur CamTrace sur le reseau local. Si l'entreprise possede un DNS, il est recommandé que ce nom soit en accord avec celui qui est donné au serveur CamTrace dans ce DNS.
• L'adresse IP d'un DNS interne ou externe. Ce paramètre est facultatif. Il permet au serveur CamTrace d'atteindre des sites externes par leurs noms (FQDN) et non pas uniquement par leurs adresses IP (par ex. serveur de mail)
• L'adresse IP de la passerelle par défaut : ce paramètre est facultatif. Il permet d'atteindre le serveur CamTrace depuis un poste client situé en dehors du segment sur lequel se trouve le serveur CamTrace. Exemple pour accéder à CamTrace depuis l'Internet, vous doivent rentrer l'adresse IP de votre routeur d'accès côté réseau local (LAN). Il permet également à CamTrace de "sortir" de la classe d'adresse du réseau local (par ex. connection à un serveur de temps NTP, ou à un serveur de mail).

1.2.3 Généralités sur le paramétrage réseau de CamTrace

Pour configurer les paramètres réseau depuis menuçam, il existe deux méthodes,

• Vous pouvez configurer manuellement CamTrace à l'aide de menuçam.
• Vous pouvez utiliser l'assistant d'installation qui permet de définir les paramétres réseau ainsi que les paramètres système principaux en répondant à des questions.

Attention: Si la classe d'adresse du serveur de nom (DNS) est différente de celles utilisées sur les réseaux de CamTrace, la passerelle doit obligatoirement être renseignée dans CamTrace.

Attention : vous doivent attribuer à CamTrace des adresses appartenant à des réseaux distincts sur ses différentes interfaces sous peine de graves dysfonctionnements.

Experiments, addresses de CamTrace :

côté cameras

côté entreprise

192.168.0.111

192.168.0.112 mauvais

192.168.0.111

192.168.1.112 bon

192.168.0.111

192.168.1.111 bon

Note : Si vous utilisez CamTrace sur un seul réseau, ne replissez pas les valeurs définies pour les autres réseaux. Effacez complètement les champs correspondants aux réseaux inutilisés dans : "Configuration réseau / Configuration des interfaces réseau".

1.2.4 Définition manuelle des paramètres réseau

Ouvrez une session administrateur: login « root » mot de passer « camtrace».

Tapez « menuçam » puis Entrée.

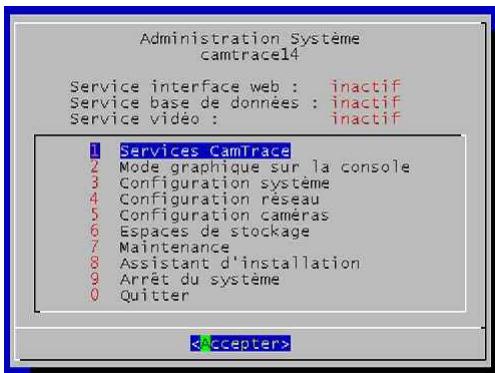

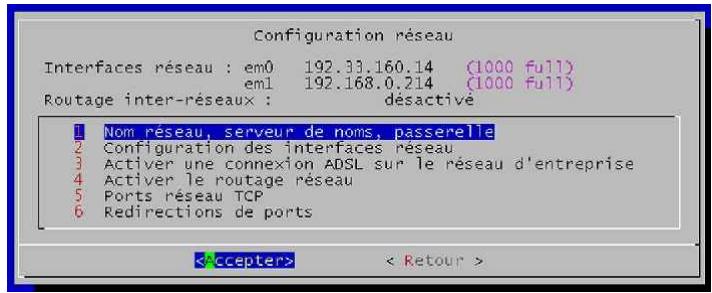

L'écran suivant doit apparaitre :

Allez dans le menu "Configuration réseau". Dans le sous menu "Configuration des interfaces réseau", saisissez les valeurs : adressé IP, masque, et laissez le débit maximum vide.

Puis dans "nom réseau, serveur de noms, passerelle" entrez les valeurs que vous avez recueillies.

Dans le sous menu "Entrez l'adresse IP du serveur

de noms : " vous pouvez auchoix :

• Laisser le champ vide.
• Taper l'adresse IP du DNS interne s'il existe.
• Taper l'adresse IP du DNS du fournisseur d'accès Internet de l'entreprise

Attention: Si vous n'êtes pas sur de bien connaître l'adresse du DNS, laissez le champ vide. Une mauvaise valeur provoquerait de forts ralentissements sur CamTrace.

Une fois que vous avez tout saisi, la partie haute du menu "Configuration réseau" mentionne les adresses IP et le statut de la connexion (100 full ou 1000 full).

Pour tester la configuration, vous pouvez essayer de "pinger" un poste du réseau local. Pour cela quittez menucam en tapant "quitter" dans le menu principal de menucam, puis tapez :

ping adressu_IP_du_poste entree

Pour arrêté le ping, tapez CTRL C

Note : Notre serveur CamTrace ne peut "pinger" un hôte par son nom Netbios (celui qui apparait dans le voisinage réseau Microsoft).

Le serveur CamTrace n' apparait pas dans le voisinage reseau des postes clients Microsoft.

1.2.5 Réglage des paramètres système

Menuçam vous permet de régler les quelques paramètres indispensablees au bon fonctionnement du serveur. En particulier le menu 3 "Configuration système" puis "gestion de l'heure" permet de régler le fuseau horsaire et l'heure de CamTrace. Vérifiez tout d'abord que vous étés dans le bon fuseau horsaire. Choisissez le continent et le pays dans lequel vous étés situé.

CamTrace gère automatiquement les heures d'hiver et d'été. Vous devez donc tout simplement entre l'heure locale courante dans le menu "entrée de la date et l'heure".

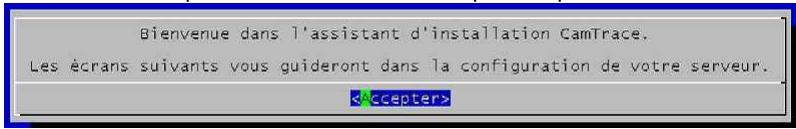

1.2.6 Utilisation de l'assistant d'installation

L'assistant d'utilisation vous guide pas à pas dans l'installation. Si vous n'êtes pas familier de CamTrace il vous permet de ne pas oublier une étape importante.

Dans menuçamentrez dans l'assistantd'installation - choix 8 -

L'assistant:

• la langue des menus
• la langue du clavier de la console
• le fuseau horaire du serveur
• les adresses IP et masques des interfaces réseau disponibles sur le serveur

L'assistant: L'assistant propose ensuite des paramètres optionnels qui sont :

• le nom réseau du serveur
• l'adresse du serveur de noms (DNS)
• l'adresse de la passerelle
• le débit maximum autorisé vers la passerelle
• l'adresse d'un serveur de temps (NTP)

1.3 CONFIGURATION DES CAMÉRAS

1.3.1 Configuration de l'adresse IP de chaqueamera.

Chaqueamera doit posseder une adresse IP fixe sur le réseau. Pour des raisons de stabilité des adresses dans le temps, CamTrace n'est pas serveur DHCP.

Attention Il faut toujours définir l'adresse IP d'uneamera et vérifier son fonctionnement avant de la placer dans un endroit difficile d'accès (poteau, caisson, etc.)

Pour définit l'adresse IP de chacune des caméras, il existe deux méthodes.

a) Configuration proposée par le constructeur de laamera.

C'est le cas général valable pour toutes les marques de caméras.

Un logiciel de paramétrage est toujours fourni avec les caméras : IP Utility - IP Finder, IP setup, etc, suivant les constructeurs

Installez l'utilitaire sur un PC connecté sur le réseau sur lequel se trouvent les caméras.

La plupart des utilisaires détecte automatiquement les caméras du réseau. Il ne vous restera plus qu'à renseigner l'adresse IP et parfois d'autres paramètres selon le fabricant.

b) Configuration depuis le serveur CamTrace.

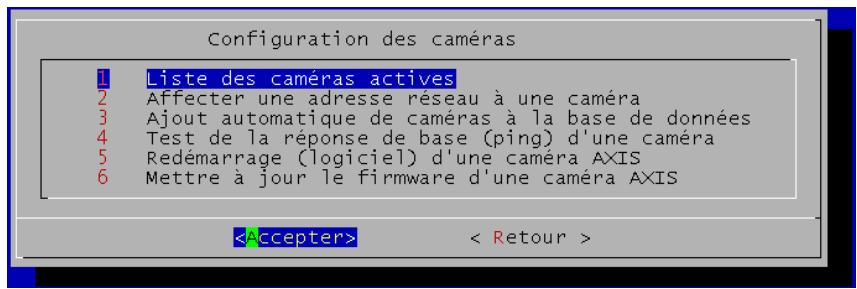

Dans menucam,choisissez "Configuration cameras" puis"Affector une adresse reseau a une camera".

Le programme vous demande de saïrisse MAC de laamera (cette adresse est notée sur laamera), puis l'adresse IP que vous désirez lui assigner. Lorsque vous saississez l'adresse MAC séparez par":" chaque groupe de deux caractères.

Puis coupez l'alimentation électrique de votreamera et rétablissez-la.

Pour vérifier la connexion réseau de laamera que vous venez d'installer, vous pouvez "pinguer" l'adresse attribuée depuis le serveur CamTrace (sur la console ou par un terminal distant). Pour cela quitterz menucam et tapez :

ping adresse_de-la CAMERA entrée

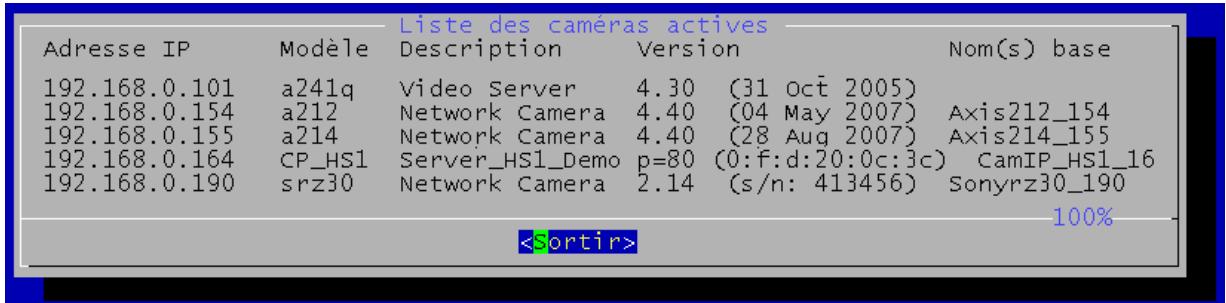

liste des caméras actives

Note : le sous menu 1 "liste des caméras actives" vous indique la liste des caméras reconnues comme actives (IP, modèle, description, version, nom). Cette fonction peut ne pas fonctionner pour certains modèles de caméras.

1.3.2 Paramétrage des cameras

Chaque modele deamera possède son propre paramétrage. Reportez vous à la documentation du constructeur.

Pour tester laamera que vous étés en train d'installer, vérifie que vous avez bien une image animée qui apparaît dans le navigateur à partir d'un PC connecté sur le même réseau que cetteamera.

Vouss pouvez effectuer des réglages de mise au point et de qualité d'image dés ce stade ou le faire plus tard après la déclaration de laamera dans CamTrace.

1.3.2.1 Check list des opérations à effectuer sur chaqueamera

• Donnez une adresse IP fixe à laamera. Vérifiez que DHCP n'est pas activé.
• Renseignez le masque de réseau.
• Saisissez les logins et mots de passer d'administration de laamera (certaines caméras ont des mots de passer par défaut, d'autres imposent leur saisie).
• Dans les réglages video configuréz laamera en mode mjpeg (pour commencer). A partir de CamTrace V x.10.x il est possible de capter un flux video en H264 ou enmpeg4. Les réglages spécifique des ces modes sont expliqués dans le manuel d'administration.
• Renseignez l'adresse de la passerelle qui est l'adresse de CamTrace sur le réseau où laamera sera connectée.
• Renseignez l'adresse du serveur NTP qui est la même adresse que precedement.
• Affichez l'heure dans l'image (recommandé).

• Réglez le fuseau hora et l'adaptation aux heures d'été/hiver.

• Limitez la bande passante de laamera à ce qui est nécessaire.

• Les réglages concernant la qualité de l'image, vitesse d'oburation, compression, taille d'image, type déclairage, contre jour, etc. pourront être effectués par la suite.

1.3.2.2 Paramétrage complémentaire concernant l'heure.

CamTrace est serveur NTP (serveur de synchronisation pour tous les péripériques qui sont clients NTP). Pour que les caméras se synchronisent sur CamTrace, il faut activer l'option "synchroniser avec un serveur NTP" dans chaqueamera. Il faut saisir l'adresse de CamTrace sur le réseau des caméras dans le champ du NTP server (192.168.0.100 dans notre exemple). Si laamera est située sur le réseau d'entreprise il faudra bien sur, saisir l'adresse de CamTrace@côté réseau d'entreprise.

Pour des raisons d'authentication des images il est fortement recommandé d'afficher l'heure dans l'image.

1.3.2.3 Limitation de la bande passante des caméras

Les caméras récentes sont de plus en plus puissantes, elles peuvent occuper 10 à 12 Mb de bande passante sur le réseau (images de 100 Ko à 30 i/s).

La bande passante utilise entre CamTrace et chaqueamera se regle sur les caméras

Il est souvent utile de limiter la bande passante émise par les caméras. Cette mesure permet d'éviter la saturation de la (ou des) carte réseau de CamTrace qui recueille les flux des caméras. En pratique on obtient souvent une meilleure fluidité. Cette mesure est indispensable si des caméras se trouvent sur un réseau d'entreprise.

Utilisez des valeurs comprises entre 2 Mb et 5 Mb.

Sur certaines caméras, le réglage se fait dans la rubrique TCP/IP, parfois dans la sous rubrique "paramètres avancés". Rentrez la valeur désirée dans "maximum bandwidth".

Sur d'autres caméras, on ne peut que limiter le nombre d'images par seconde. Enfin, ce type de réglage n'este pas pour certaines caméras

Il est également possible de limiter la bande passante globale du réseau des caméras directement sur CamTrace. Cette fonction est accessible par Menucam dans "configuration réseau" -> "configuration du réseau des caméras".

1.4 LANCEMENT ET PARAMÉTRAGE DE CAMTRACE

1.4.1 Lancement des services

Dans menucam activez les services :

Allez en "Services CamTrace" puis dans le sous menu "lancez tous les services inactifs".

CamTrace lance le serveur web, la base de donnée et le service video.

Vous pouvez maintainant acceder, depuis un poste du réseau à l'interface web du serveur CamTrace en tapant dans la barre d'adresse de votre navigateur :

• "http://adresse IP de CamTrace sur le réseau d'entreprise" si vous étés sur un poste de réseau d'entreprise (cas général).

• "http://adresse IP de CamTrace sur le réseau des caméras" si vous étés sur un poste situé sur le réseau des caméras.

• "http://adresse IP de CamTrace sur le réseau de surveillance" si vous étés sur un poste situé sur le réseau de surveillance (gardien).

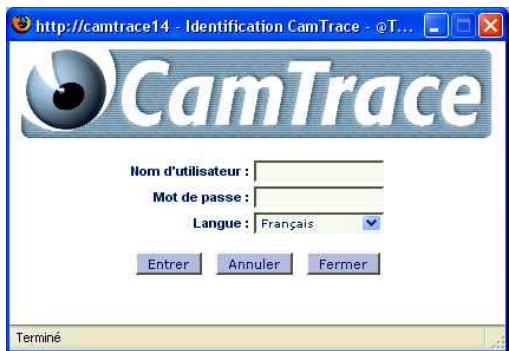

Lorsque vous valida l'adresse du serveur dans le navigateur, une fenêtre d'authentication apparait. Attention, cette fenêtre fait appel à la fonction pop up qui doit donc être active dans le navigateur.

Choisissez la langue dans le menu déroulant.
Tapez 'admin' et 'camtrace' comme nom d'utilisateur et comme mot de passer.

Note : Admin est le nom de l'administrateur du système video (à ne pas confondre avec root qui est le nom de l'administrateur de l'ordinateur). Admin est un utilisateur réservé qui ne peut pas être supprimé. Seul le mot de passée peut-être changé à l'aide de menucam.

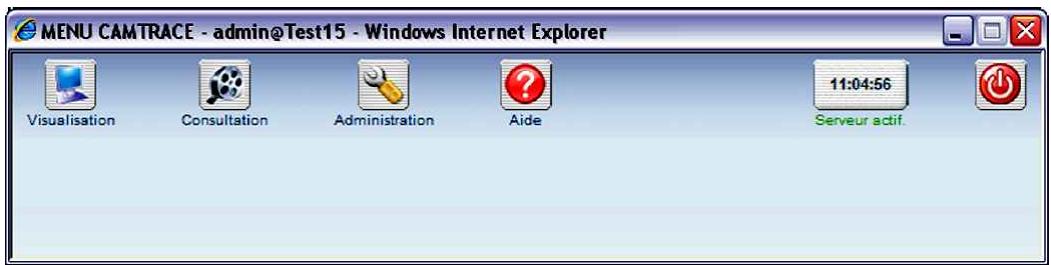

Le menu principal de CamTrace apparait dans une nouvelle fenêtre :

Cette fenêtre permet d'accéder aux différents menus (Visualisation/Consultation/Administration) ou de se déconnecter et returner à la fenêtre d'identification (bouton à droite). Une ou plusieurs fenêtres de lancement apparaissent fugitivement. Sur certaines versions de navigateurs il faut les fermer à la main. Il est généralement possible de paramétrer le navigateur pour autoriser la fermeture automatique de ces fenêtres de lancement (voir paramétrage du poste client).

Note : La mention "serveur actif" doit apparaitre dans le coin en haut à droite de la fenêtre de navigation principale. Cette zone estclinique et fait apparaitre une fenetre de statut.

Les trois voyants de status sont surtout utilisés en mode cluster.

A ce stade vous ne pouvez toujours pas visualiser de caméras avec CamTrace. Pour ce faire il faut déclarer les caméras dans CamTrace.

1.4.2 Installation de l'émulation de terminal putty - accès à menuçam par le réseau

Note : Yous pouez sauter ce paragraphe si vous ne souhaitez pas acceder à menucam depuis votre PC. En revanche si vousdezvez administrer CamTrace a distance il est indispensable d'installer ce qui suit et de paramétrer le routeur pour laisser entre le port 22.

Le logiciel d'émulation putty (pour PC/Ms Windows) est fourni avec CamTrace. Vous pouvez l'installer et le paramétrer très facilement. Allez dans le menu principal (bandeau) de l'interface web. Cliquez sur "aide", puis sur "utilitaires". Cliquez sur PUTTY pour le télécharger puis cliquez sur "paramétrage recommendé" pour le paramétrer. Lorsque vous appelez putty une fenêtre "putty configuration" apparait à l'écran. Tapez le nom du serveur CamTrace ou son adresse IP dans le champs Host Name. Le port utilisé est le 22 et le protocole SSH (sécurisé). Tapez ensuite Load et Open. La fenêtre d'émulation s'ouvre à l'écran. La procédure sécurisée impose un login en deux temps : login as : camtrace camtrace@nom_de_la MACHINE'S password : camera $ su Password: camtrace Nom_de_la MACHINE#

Note : Les mots de passer indiqués sont ceux par défaut. "camtrace" est un utiliser ordinaire de l'ordinateur (qui n'a pas les privilèges de root) le mot de passer de cet utiliser est : camera la commande "su" permet de passer en "super utiliser" (root) dont le mot de passer est : camtrace.

1.4.3 Déclaration des caméras dans le serveur CamTrace

Il existe deux façon de déclarer les caméras. Une méthode manuelle qui fonctionne avec toutes les caméras supportées par CamTrace et une méthode automatique à partir de menuçam qui fonctionnera avec certaines caméras (Axis, Sony, Mobotix, CamIP). Certains modèles et/ou firmware peuvent ne pas être reconnus.

1.4.3.1 Déclaration manuelle des caméras

Cette méthode générale est accessible à partir de l'interface web de CamTrace.

Allez dans le menu "Administration" puis dans "Caméras". En haut à gauche du menu cliquez sur "ajouter uneamera".

Ajout/modification d'uneamerales parametes sontorganisés enonglets.

déclaration CAMERA en http format mjpeg

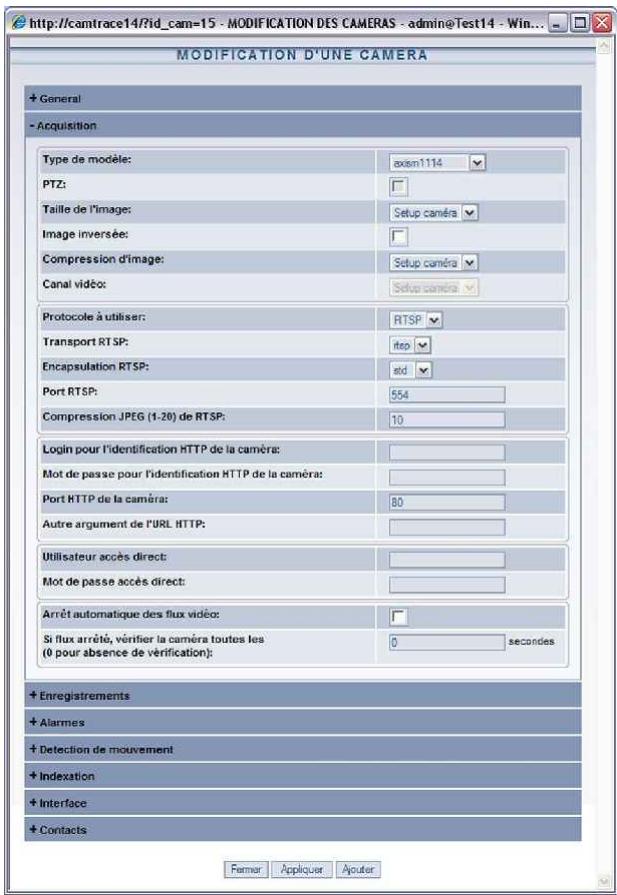

déclarationamera en rtsp format h264

Note: le menu admin/camera donne la possibilité de changer des paramètres sur plusieurs caméras à la fois. Dans le cas de nombreuses caméras identiques nous vous conseillons d'utiliser la reconnaissance/ajout automatique par menuucam puis d'utiliser la colonne de gauche de admin/camera pour sélectionner toutes celles qui auront des paramètresidentiques. Cliquez ensuite sur "modifier la selection" en haut du menu. La fenêtre "modification de plusieurs caméras" s'ouvre.

Attention : une partie des paramètres de l'onglet "acquisition" ne peuvent être modifiés globalement que si les caméras sont de même méthode.

Vous trouverez ci-dessous une explication des paramètres indispensablees pour intégrer uneamera dans CamTrace.

Les menus ajout et modification d'une ou plusieurs caméras sont organisés par onglets.

Pour les autres paramètres reportez vous à la section administration.

Onglet général
Nom camera	Nom que vous souhaitez donner à laamera.
Adresse réseau	Rentrez l'adresse IP de laamera.
Onglet acquisition
Type de modèle	Choisissez un modele dans la liste. S'il n'est pas cité choisissez le modele le plus proche.
PTZ	Cette case doit être cochée si laamera est pilotable (moteur ou pilotage virtuel).
Taille de l'image	Choisissez la taille d'image parmi les valeurs proposées (si laamera le permet). "set up camera" correspond à la taille (résolution) définie dans laamera.
Compression d'image	Choisissez la compression parmi les valeurs proposées (si laamera le permit). "set up camera" correspond à la compression définie dans laamera.
Canal video	Dans le cas d'un serveur de cameras multicanaux, spécifique le numéro du canal parmi les valeurs proposées.
Protocole à utiliser	http : ce protocole ne gère que le format mjpeg - Il est compatible avec toutes les anciennes versions de CamTrace. rtsp : nouveau protocole compatible avec le h264 - gère également le mpeg 4 et le mjpeg pour certaines camères.
Login pour l'identification HTTP de laamera	Entrez le login d'accès à l'interface d'administration des camères. Voir login courants ci-dessous.
Mot de passer pour l'identifi-cation HTTP de laamera	Entrez le mot de passer d'accès à l'interface d'administration des camères. Voir mots de passer courants ci-dessous
Onglet enregistrents
Enregistrement standard Fréquence d'enregistrement	Désigner un calendrier applicable aux enregistrents standard (c'est à dire continus). Par ex. "toujours" pour enregistrer en permanence. Spécifier une fréquence d'enregistrement par ex. 6 images/seconde.
Espace de stockage	Si vous avez plusieurs volumes de disques choisissez celui sur lequel laamera sera enregistrée. Attention, pour modifier ce paramètre il faudra effacer toutes les images de cetteamera.
Autres paramètres	Laissez les valeurs par défaut dans un premier temps.

Note : login et mots de passer par défaut utilisés par les principaux constructeurs

Axis Communications : root pass (Les caméras Axis récentes n'ont pas de mot de passer par défaut, il faut en saisir un à la première connexion).

Sony : admin admin

Mobotix : admin meinsm

Panasonic : viewer password

CamIP : admin admin

IQeye : root system

1.4.3.2 Choix d'un modele de camera

Les différents modèles de caméras supportés sont prédéfinis dans CamTrace. Choisissez parmi la liste proposée. De nouveaux modèles de caméras sont régulièrement ajoutés.

Marques de caméras supportées (liste non exhaustive) : Alinking, Axis

Attention tous les modèles de ces marques ne sont pas nécessairement supportés. Une liste à jour figure sur le site Internet.

Laamera dénommée "camtrace" permet de receivevoir un flux venant d'un autre CamTrace dans le but de chainer et de hierarchiser des serveurs CamTrace entre eux.

Note : les modèles décrivent également les convertisseurs IP (ou "serveurs" de caméras) qui sont vus par CamTrace comme des caméras.

1.4.3.3 Déclaration automatique des caméras dans CamTrace

Note : Les caméras doivent préalablement être connectées au réseau avec leur adresse IP et leur masque correctement défini. Pour cela utilisez les logiciels d'installation des constructeurs.

Cette fonction permet de déclarer les caméras dans CamTrace. Elle est activée à partir de menuçam sur la console ou par un poste du réseau doté d'une émulation de terminal (par ex. putty).

Lancez menuçam. Allez en "configuration caméras" puis en "détection et ajout de nouvelles caméras". CamTrace va automatiquement détecter les nouvelles caméras situées sur tous les reseaux auquel il est directement connecté, il va les rentrer dans la base de donnée avec un nom par défaut (modèle_derniers-digits-de-l'adresse-IP) et va désir le type de serveur de camera le plus ajusté.

Note : cette fonction peut ne pas fonctionner avec certaines caméras ou à travers des routeurs. Dans ce cas il faudra déclarer ces caméras manuellement avec la procédure vue précédendum.

1.4.4 Paramétrage du poste client et vérification du fonctionnement

A ce stade vous pouvez visualiser uneamera dans CamTrace à partir de votre réseau local.

Dans l'interface web de CamTrace cliquez sur "visualisation" puis sur "Cameras individuelles". Vous voyagez apparaître la liste des cameras que vous avez installées.

Choisissez en une. Elle doit apparaitre à l'écran dans une fenêtre séparée.

La première fois que vous vous connectez à uneamera à partir d'un poste client donné, un active X-plugin sera téléchargeé. Vous devez accepter son installation.

Votre poste client doit donc accepter les active X (Internet Explorer) ou les plugin (Firefox).

D'autre part que ce soit sous IE ou Firefox/Mozilla, le poste client doit accepter les Cookies et les pop up en provenance de CamTrace.

En cas de problème reportez vous à la section "problèmes et solutions".

Si la fenêtre apparait mais que vous n'avez pas d'image vérifie que vous n'avez pas un firewall actif sur le poste client. Si c'est le cas, les ports 8000, 8001 et 8002 doivent être ouverts en sortie.

Quel que soit le navigateur utilisé il est plus prudent d'ajouter CamTrace dans les sites de confiance. Par ex. sous IE : Outils/options Internet/oglet sécurité/sécurité rajouter l'adresse ou le nom de CamTrace (si vous avez un DNS) en prénant soin que la case https ne soit pas cochée.

Note : Avec certaines versions d'Internet Explorer , une barre d'Etat indésirable peut occulter

le bas des menus de CamTrace. Cette barre disparait lorsque CamTrace est déclaré dans les sites de confiance. Pour le même problème avec Firefox référez vous au chapitre "problèmes et solutions".

1.4.5 Interpretation des messages de statut des caméras de CamTrace

L'interface web de CamTrace donne une vue globale de l'ensemble des camères déclarées. Allez dans "Administration/Camères". Si besoin est, cliquez sur "informations détaillées" pour avoir plus de détails (adresses IP). Il existe quatre états possibles dans la colonne "Etat": active, inactive et erreuramera.

• active: un périphérique réseau estprésent à l'adresse indiquée et envoie des images jpeg. Il parait raisonnable de penser qu'il s'agit d'uneamera.
• inactive : Le périphérique réseau ne répond pas ou bien il n'envoie pas d'image et pas d'erreur http.
• erreuramera : un périphérique réseau renvoie une erreur http ---> réflexe immédiat : consulter le log système (dans consultation/journal système). Ce dernier message est souvent causé par un mot de passer sur les camères inconnu de CamTrace (à renseigner dans admin/c cameras).
• ignorée : dépassement du nombre de caméras autorisées par la licence ou impossibilité d'enregistrer sur le disque (disque défectueux ou pas monté).

1.4.6 Sauvegarde de la configuration du serveur sur un poste client

Lorsque la configuration de CamTrace est terminée pensez à la sauvégarder sur un poste client. Vous pourrez facilement la recharger en cas de problème ou après une panne matérielle. Pour cela utilisez l'interface web. Connectez vous en tant qu'administrateur de CamTrace (par défaut : admin et mot de passer : camtrace) cliquez sur "administration" puis sur "Configuration". Dans le menu Configuration cliquez sur la deuxième ligne : "sauvez la configuration" et enregistrez le fichier. Si vous utilisez le navigateur Firefox cliquez droit sur le lien puis cliquez sur "enregistrez le lien sous..."

Pour recharger une configuration selectionnez le fichier à charger avec parcourir puis cliquez sur charger.

Attention : une sauvégarde de configuration n'est rechargeable que sur la même version de CamTrace qui a permitted de l'enregistrer.

1.4.7 Vérification de la charge CPU et des paramètres systèmes

Dans L'interface web Administration ouvre la fenêtre "infos système".

Cette fenêtre vous donne de nombreuses informations sur la configuration et les périphériques existant sur votre système.

Un paramètre est à surveiller, il s'agit de la charge système. Dans le premier cadreitué en haut à gauche, relevez les trois valeurs figurant sur la的最后一 ligne, par exemple : charge système : 1.80 1.74 1.68.

Ces chiffres indiquent le nombre moyen de processus qui demandent à être traités par le processeur à un instant donné. Avec l'apparition des processeurs multicoeurs, l'interprétable de ces données n'est pas évidente. En première approximation on peut considérer que le chiffre ne doit pas dépasser le nombre de coeurs (2 pour un double coeur, 4 pour un quad coeur).

La mémoire est toujours occupée à plus de 90% . C'est normal.

En revanche le swap (utilisation du disque dur par le système pour palier à une insuffisance de mémoire) doit être égal à 0.

Un autre utiliser plus complet est disponible sur les versions 5.x.x de CamTrace sur la console ou en accès ssh avec putty. Connectez vous au système (quittez menuçam si vous étés dedans). A l'invite de commandes (# ou $) tapez la commande : htop suivi de entrée.

Vous obtenez un utiliser en mode caractère qui donne la charge de chaque cœur. Vous pouvez paramétre les informations à afficher. Les commandes sont indiquées à l'écran.

Les tâches les plus consommatrices de CPU sont :

• Le mode faible débit (groupes en faible débit),
• Les déetections de mouvement effectuées par CamTrace (détection, indexation),
• L'indexation des mouvements dans les enregistrements.
• L'affichage de caméras sur la console.

1.5 CONFIGURATION D'UN ACCÉS À DISTANCE

Objectif : utiliseer voyage serveur CamTrace depuis un poste client à travers l'Internet ou une liaison privée distante.

Il est préférible que vous réseau local soit raccordé à l'Internet de façon permanente, votre fournisseur d'accès vous fournissant une adresse IP publique fixe.

Vous pouvez également utiliser un service de DNS dynamique (à configurer sur le routeur).

1.5.1 Configuration du routeur/firewall

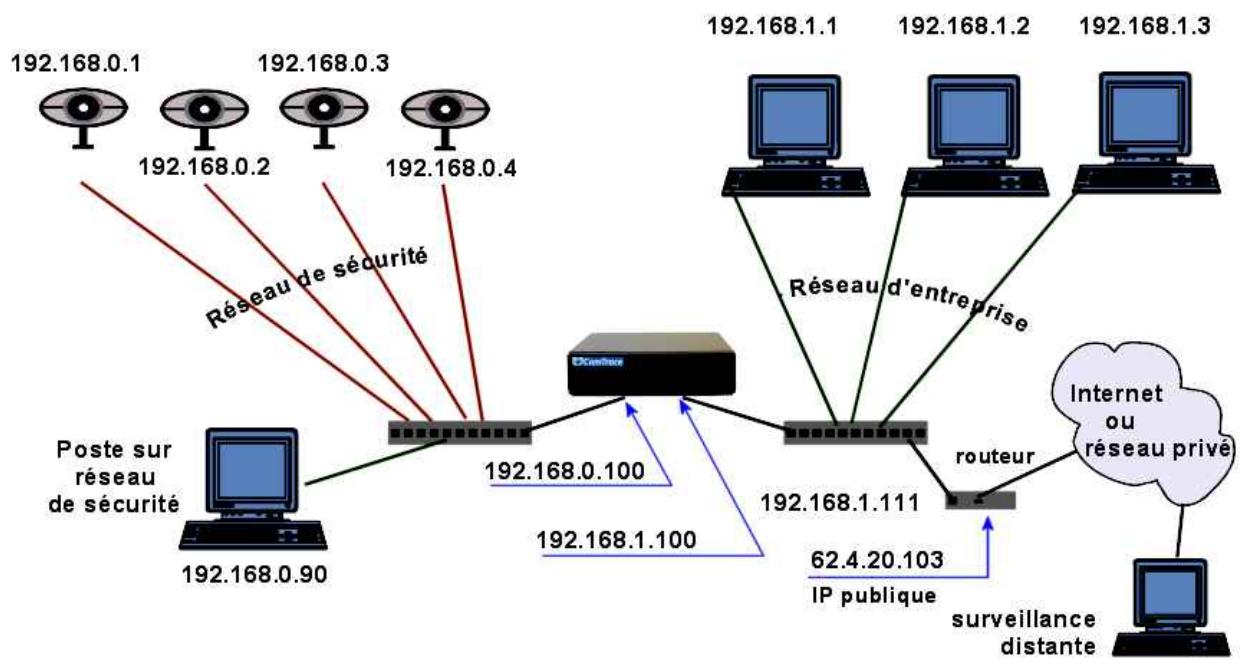

La seule adresse IP que les internautes peuvent atteindre est l'adresse IP publique de votre routeur fournie par votre fournisseur d'accès. Toutes les requêtes envoyées par les navigateurs des internautes à destination de votre serveur CamTrace parviendront sur l'adresse IP publique de votre routeur qui devra effectuer la redirection vers le serveur CamTrace.

Le routeur situé sur le réseau local de CamTrace doit être configuré pour activer les redirections suivantes en entrée :

Translation des ports TCP 80, 8000, 8001 et 8002 depuis l'adresse IP publique du routeur (ex : 62.4.20.103) vers l'adresse IP privée du serveur CamTrace côté réseau local (ex : 192.168.1.100).

Reportez you à la documentation du routeur utilisé.

Du côte de la surveillance distante, si votre routeur (qui n'est pas représenté sur le schéma) possède un firewall intégré, il doit être configuré pour laisser partager les ports TCP 8000, 8001 et 8002. Le port 80 est généralement ouvert en sortie.

1.5.2 Configuration du serveur CamTrace

Le serveur CamTrace peut être atteint depuis l'Internet en tapant son adresse IP publique ou son nom complet fourni par votre fournisseur d'accès.

La commande 'nslookup' permet de tracer le nom associé à une adresse IP, ou l'inverse. Elle peut être executée depuis la plupart des postes connectés à l'Internet. Vous pouvez également contacter le support technique de votre fournisseur d'accès et lui demander de vous communiquer le nom associé à votre adresse IP publique.

Depuis "Menucam", allez dans le menu "Configuration réseau", puis dans le menu : "Nom réseau, passerelle, serveurs de noms ", validez .

Le champ "entrez le nom réseau complet de ce système" est le nom que vous avez donné au serveur CamTrace voir §1.2.1.

Le champ "Entrez l'adresse IP du serveur de noms :" est soit vide, soit rempli avec l'adresse IP du DNS, interne ou externe, de l'entreprise voir §1.2.1.

Dans le champ "Entrez l'adresse IP de la passerelle": entrez l'adresse IP privée de la passerelle qui peut être sur l'un des réseaux de CamTrace. Dans notre exemple ce sera l'adresse IP privée du routeur situé sur le réseau d'entreprise soit : 192.168.1.111

1.5.3 Limitation de bande passante vers l'extérieur

Il est possible de limiter la bande passante à destination de la passerelle de sortie. Dans menuçam allez dans Configuration réseau puis dans Nom réseau, serveur de noms, passerelle. Passez les premières questions posées. Lorsque vous voyagez : Entrez le débit maximum sur la passerelle en Kbits/s, tapez la valeur可以选择 : par ex. 200 pour limiter à 200 Kbits/s sur une ligne disposant de 256 Kbits/s remontant.

Cette limitation est indispensable si vous souhaitez pouvoir utiliser l'accès Internet pour d'autres fonctions que la vente.

1.6 CONFIGURATION D'UN SUPERVISEUR - ARCHITECTURE HIERARCHIQUE

Un CamTrace superviseur est un serveur CamTrace sur lequel on redéclare toutes les caméras situées sur plusieurs sites distants. Il permet de constituer une architecture hierarchique.

Le CamTrace superviseur peut federer plusieurs centaines de caméras qui sont en fait rattachées physiquement à des CamTraces distants.

Imaginons La configuration suivante :

Les trois CamTraces ci-dessus sont tous connectés à un réseau étendu (WAN) Internet ou隱私. Un quatrième CamTrace appelé le superviseur est également connecté au réseau étendu.

Sur le superviseur on déclarera 12 caméras correspondant à l'ensemble des caméras gériées par les trois CamTraces distants. Les flux videos seront prélevés sur les trois CamTraces distants (et non sur les caméras).

CamTrace-S gèrera donc 12 caméras:
cam1_CT1, cam2_CT1, cam3_CT1,
cam1_CT2, cam2_CT2, cam3_CT2, cam4_CT2, cam5_CT2,
cam1_CT3, cam2_CT3, cam3_CT3, cam4_CT3

Avec le CamTrace superviseur on peut :

• Visualiser n'importe qu'elleamera à partir de la même interface.

• Constituer des groupes en mélangeant des caméras situées sur plusieurs CamTraces distants.

• Créer des plans avec des caméras situées sur plusieurs sites.

• Effectuer des enregistrements centralisés, en complément de ceux réalisés sur chaque site.
• Vérifierrapidement le fonctionnement de l'ensemble d'un parc de caméras
• Déclencher des alarmes locales à partir des alarmes venant des CamTraces distants.
• Piloter les caméras mobiles distances.

Chainage de CamTraces vers un superviseur

1.6.1 Paramétrage à effectuer sur les CamTraces distants.

Ces paramétrages sont utiles si l'on souhaite qu'une alarmé déclenchée sur un CamTrace distant soit relayée au niveau du superviseur. Pour cela il est nécessaire d'indiquer dans chacun des CamTraces distants (sur l'exemple CamTrace d11 et CamTrace d12), quel est le CamTrace superviseur et le port utilisé pour les alarmes.

Ce paramétrage s'effectue dans administration -> configuration dans la rubrique "paramètres des messages d'événements" comme suit : Dans le champ "hote réseau destinataire des messages" tapez l'adresse IP du CamTrace superviseur.

Si le CamTrace superviseur se trouve derrière un routeur, il faut taper l'adresse IP publique du routeur côté WAN et activer la translation d'adresses (NAT) dans le routeur.

Dans "port TCP cible" tapez le port utilisé pour faire transiter les signaux d'alarme (par défaut 8001).

Dans "format des messages" tapez la chaine de caractères : %E%i

Ensuite si vous souhaitez que des messages d'alarme remontent vers le CamTrace superviseur, vous doivent déclarer un calendrier actif (autre que "ja mais") dans le champ "Messages sur alarme" de chaqueamera concernée.

Dans notre exemple, la caméra "accueil" enverra des messages d'alarme TCP vers le superviseur lorsqu'elle est en alarme (quelle que soit la cause de cette alarme : contacts secs, détction de mouvement dans la caméra, détction de mouvement par CamTrace ).

1.6.2 Paramétrage à effectuer sur le CamTrace superviseur.

Le CamTrace superviseur va recueiller les flux videos venant des CamTraces distants. Il est nécessaire de déclarer sur le CamTrace superviseur tout ou partie des caméras raccordées sur les CamTraces distants.

Sur le CamTrace superviseur ces caméras se déclarant comme les caméras raccordées localement dans administration / caméras. C'est le modèle de caméra qui va différer. Dans la liste des modèles de caméras (également appelés serveurs de caméras), il faut utiliser le modele "camtrace".

Dans l'onglet "Général"

Le nom de laamera est libre. Il est bien sur conseillé de lui donner le même nom que laamera distante (caméra "accueil_public" dans notre exemple) suivi d'un identifient du CamTrace distant (Camtrace d11 dans notre exemple). Ce qui donna sera dans notre exemple : Accueil_CT11

Dans "Adresse reseau" selectionnez l'adresse du CamTrace distant sur lequel se trouve laamera. Si le CamTrace distant se trouve derriere un routeur, entrez l'adresse IP publique du routeur cote WAN.

Dans l'onglet "Acquisition"

Dans "type de modèle" de camera Sélectionnez : camtrace Cochez la case PTZ si la camera distante est mobile.

Les paramètres : taillage de l'image, compression et canal video ne peuvent être modifiés sur le superviseur. Si on souhaite les modifier il faut agir au niveau du CamTrace distant sur lequel laamera est effectivement connectée.

Dans login et mot de passer pour l'identification HTTP de laamera, entrez les login et mot de passedeadministration du CamTrace distant (CT11).

Dans "port HTTP de la camera", entrez le canal videoutilisé par CamTrace. Par défaut c'est le port 8000.

Dans le champ "autre argument de l'URL" indiquez l'identifiant de laamera sur le CamTrace distant en respectant la syntaxe : id =n (dans notre exemple l'id de laamera "accueil" est 1

Remplissez ensuite tous les paramètres d'enregistrement et d'alarme comme pour uneamera normale.

Note : Les numéroes de caméras (ou id) sont une information interne à CamTrace qui apparaît dans Administration->Caméras. Lien : "voir détails". Chaque camera a un numéro unique sur un serveur donné.

Il est fortement recommandé de cocher "arrêt automatique des flux video" pour ne pas saturer la liaison entre les CamTraces. Lorsque "arrêt automatique des flux video" est actif, le flux venant de laamera distante s'interrompt lorsque personne ne

visualise à partir du superviseur et lorsqu'il n'y a pas d'enregistrementprogrammé sur le superviseur.

Note : "l'arrêt automatique des flux video" étant coché, il n'y aura pas d'image pré-alarme sur le superviseur.

Dans le champ "Si flux arrêté, vérifier laamera toutes les", indiquez la période de vérification de laamera, par exemple :120 pour 2 minutes.

Note : Dans un groupe ou une vue individuelle du CamTrace superviseur, la touche "REC" provoque un enregistrement sur le CamTrace superviseur (et non sur le CamTrace distant).

1.7 CONFIGURATION D'UN CLUSTER - INTERFACE UNIFIÉE

L'option cluster doit être activée sur tous les CamTrace à partir desquels on peut pouvoir utiliser une interface unifiée. Cette option est vendue en sus de la licence CamTrace de base.

Dans l'exemple ci-dessus l'option cluster est installée sur CamTrace 1 et sur CamTrace 2. Toutes les caméras du cluster seront exploitables à partir de n'importe quel poste client, qu'il se connecte à CamTrace 1 ou bien qu'il se connecte à CamTrace 2.

Important : Les différents CamTrace qui font partie du cluster (1 à n) n'ont pas besoin de communiquer entre eux. Ils peuvent etre sur des reseaux séparés. C'est chaque poste client qui établit la liaison avec tous les serveurs (1 à n). Les serveurs qui font partie du cluster (1 à n) sont décrits sur les CamTrace dotés de l'option cluster (1 et 2). Il est possible de n'installer l'option cluster que sur un seul serveur (par ex. le 1) mais, dans ce cas, il n'y aura pas de serveur cluster de secours en cas du panne du serveur de connexion (le 1).

L'interface unifiée permet de creator et d'exploiter des vues individuelles, des groupes, des plans et des lecteurs (magnétoscopes) dont les caméras sont attachées à n'importe lequel des CamTrace du cluster (1 à n).

Note : tous les CamTrace du cluster doivent être dans la même version du logiciel CamTrace.

En revanche les fonctions d'administration des caméras, les paramètres de configuration, les groupes faibles débit, les journaux système, la consultation des

enregistements par la base de données, les écrans d'affichage (postes esclaves), restent attachées à chaque serveur.

Menucam reste également propre à la console de chaque serveur.

1.7.1.1 Paramétrages à effectuer sur tous les serveurs du cluster

Tous les serveurs du cluster (1 à n) doivent dispose des mêmes noms d'utilisateurs et des mêmes profils que ceux qui seront utilisés sur les CamTrace sur lesquels on va se connecter (le 1 ou le 2) pour acceder à l'interface unifiée.

1.7.1.2 Paramétrages à effectuer sur les postes clients

Les postes clients doivent pouvoir acceder à tous les CamTrace du cluster (1 à n). Sur chaque poste client il faut donc déclarer tous les CamTrace du cluster dans les sites de confiance. Les PC clients doivent accepter les cookies venant de tous les serveurs du cluster.

1.7.1.3 Paramétrages à effectuer sur les serveurs de connexion

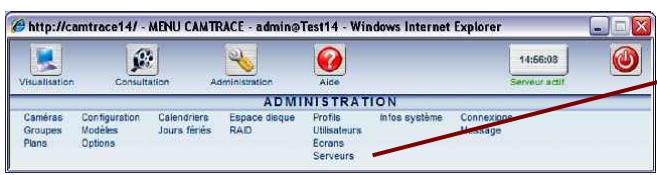

Se connecter sur l'interface web d'administration puis cliquez sur serveurs. Vous verrez apparaitre la fenetre de gestion des serveurs qui contient la liste des serveurs du cluster (deux dans notre exemple). Cliquez sur "ajouter un serveur CamTrace" pour déclarer un nouveau serveur. Laissez l'id serveur vide. Elle sera attribuée automatiquement. Les ports indiqués sont ceux par défaut.

Note : Pour rendre une architecture cluster accessible depuis l'extérieur, il faut que tous les ports TCP des membres du cluster soient différents et que chaque membre du cluster soit accessible, de l'intérieur et de l'extérieur par un même nom réseau (utilisation d'un DNS public ou modification des fichiers hosts des postes clients).

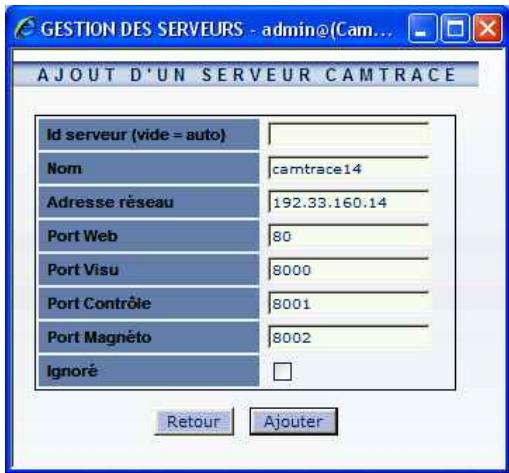

Cliquez sur Ajouter, puis, dans la fenêtre prévue à cet effet, rechargeze le menu principal pour rétablier les connexions avec tous les serveurs.

Le menu principal doit montré un nouveau serveur (trois dans notre exemple).

Si un ou plusieurs des serveurs ne sont pas actifs, cliquez sur la mention figurant en dessous de l'heure pour obtenir un statut.

Login en rouge : l'utilisateur ou le profil avec lequel on s'est connecté au superviseur n'existe pas sur le serveur CamTrace concerné.

Web en rouge : Le service web du serveur CamTrace concenné est inactif ou inaccessible.

Contrôle en rouge : Le service video du serveur CamTrace concenné est inactif ou inaccessible.

1.8 ECRANS D'AFFICHAGE

1.8.1 Configuration du poste esclave

Pour transformer un PC client (généralement un PC sous Windows) en écran d'affichage il faut lancer un démon d'affichage sur le PC.

Le PC sera "à l'écoute" d'un serveur CamTrace, préfé recevoir les ordres d'affichage.

Pour cela ouvrez un navigateur sur le PC d'affichage et, dans la barre d'adresse, tapez :

Par exemple pour le serveur CamTrace appelé camtrace14 on tapera :

http://camtrace14/start.php si un DNS est actif, ou bien, en reprenant l'exemple de la page 22: 192.168.0.100/start.php si le PC d'affichage se trouve du côté du réseau de caméras ou 192.168.1.100/start.php si le PC d'affichage se trouve du côté du réseau d'entreprise.

Si plusieurs écrons se trouvent derrière un routeur vous pouvez les désigner en tapant : http://url_de(camtrace/start.php?id=nummer_de_l'écran

par ex: 192.168.0.11/start.php?id=2

Une fenêtre apparait en bas et à droite de l'écran. La dernière ligne comporte le nom de l'utilisateur de l'écran tel qu'il a été définir sur le serveur ou ??? si il n'est pas encore définir.

Il est possible de lancer automatiquement le démon d'affichage au démarrage du PC en l'ajoutant au menu démarrer. Pour cela, créez un raccourci d'IE ou de Firefox ( comme expliqué au chapitre "constitution d'un raccourci sur le bureau" ci-après).

Dans le champ "cible" tapez :

"C:\Program Files\Internet Explorer\iexplore.exe" "http://url_de(camtrace/start.php" Puis placer l'icone dans : démarrer - programmes - démarrage

Pour arrêter l'affichage sur le poste esclave il faut tuer la session en tapant ALT F4

Note : dans une architecture cluster, les écrans doivent être attachés à chaque serveur. Un écran ne peut receivevoir de flux venant de CamTraces auxquels il n'est pas rattaché.

1.8.2 Pilotage de l'affichage sur écran esclave

Pour lancer l'affichage, connectez vous à CamTrace à partir d'un autre poste client.

Vous devez estre administrateur de CamTrace pour definir un nouvel écran.

Dans l'interface web allez dans admin -> ecrans

Dans Nom tapez le nom que vous voulez donner à l'écran.

Dans adresse réseau tapez l'adresse IP du poste qui sert d'écran ou son nom si un

DNS est actif.

Dans N^ d'écran entrez 1 par défaut.

Si I'écran se trouve à distance derrière une adresse IP publique, vous pouvez

différencier plusieurs écrans par leurs numérios.

Dans UtilisateurCHOISSEZ l'utilisateur auquel vous pouze attacher cet écran du point de vue des droits. Ne pourrait être affichées que les caméras visibles par le profil de l'utilisateur choisi.

Vous pouvez auCHOix afficher une camera individuelle, ou un groupe.

Si la touche conserver les proportions est découvert, l'affichage se fait en plein écran avec une éventuelle déformation de l'image. Si elle est cochée, l'affichage se fait dans la taille maximum permettant de conserver les proportions des images.

Pour arrêter l'affichage depuis un poste client en tant qu'administrateur il faut enlever le nom de l'utilisateur (choix blanc) dans Utilisateur.

Il est également possible pour un utilisateur non administrateur de CamTrace de génér des écrans depuis un plan. Il faut pour cela que le profil de l'utilisateur permette d'assigner ces écrans. Dans admin - Profils ouvre le profil youlu.

Développez l'onglet "permissions d'assignation d'écran" et cochez les cases correspondant aux écrans que les utilisateurs rattachés à ce profil pourront:gérer depuis un plan.

1.8.3 Cas d'un poste esclave multiécran

Certaines cartes video permettent de piloter plusieurs écrons. Dans ce cas il est

possible de lancer plusieurs occurences de CamTrace esclave sur le même poste en les distinguant par leur numero id. Dans ce cas tapez : 192.168.0.11/start.php?id=1

dans la barre d'adresse du navigateur, puis lancez un nouveau navigateur et tapez :

192.168.0.11/start.php?id=2 dans sa barre d'adresse.

Pour positionner chacune des fenêtres CamTrace sur un groupe d'écrans il faut

donner comme argument à chaque programme CamTrace esclave, la marge en

pixels comprise entre le coin situé en haut et à gauche de cette fenêtre et celui situé

en haut à gauche du groupe d'écrans.

Dans l'exemple du schéma, si les écrans ont une résolution de

1280 x 1024. Pour afficher sur l'écran B il faut taper :

192.168.0.11/start.php?id=1&left=1280

Pour afficher simultanément sur l'écran D il faut taper :

192.168.0.11/start.php?id=2&left=1280&top=1024

left est la marge gauche entre le bord gauche de la fenêtre

CamTrace et le bord gauche du groupe d'écrans.

top est la marge haute entre le bord haut de la fenêtre CamTrace et le bord haut du groupe d'écrans.

Attention : Le contrôle video multiécran doit être paramétré de telle manière que la

fonction plein écran soit gérée séparement sur chaque écran.

1.9 GESTION DES OPTIONS DES CAMÉRAS

Certaines caméras possèdent des fonctions, telles que des contacts sortants, des LEDs, des alarmes sonores, etc, qu'il est possible de piloteur à travers le réseau grace au mécanisme des options.

CamTrace permet d'activer les fonctions de ces caméras dans leur fenêtre de visualisation individuelle ou dans un groupe. Lorsque l'options est définie elle apparait lors d'une visualisation dans le menu contextuel de laamera (clic droit dans l'image) dans le sous menu "options" avec le libellé que vous avez défini.

Pour saisir de nouvelles options allez dans administration / options

Vous pouvez définir autant d'options que vous le souhaitez. Ces options doivent être rattachées à un type (numéro).

Regroupez sous un même type toutes les options que vous souhaitez activer dans un modele deamera donné.

Par exemple regroupez sous le type 2 toutes les options que vous souhaitez utiliser et qui sont disponibles sur uneamera Axis M1031.

Dans l'exemple ci-contre le type 2 décrit les URLs qui allument et éteignent les LEDs d'une caméra M1031.

On pourrait ajouter au type 2 une alarmesonore qui est disponible sur les M1031. Pour

cela cliquez sur "Ajouter une option de modele"

dans "Type": entreprises "2". Dans "Nom": entreprises le label qui apparaitra dans les menus contextuels d'une vue individuelle ou d'un groupe. Dans notre cas: "alerte incendie". Enfin dans "URL" entreprises la commande qui permet d'exécuter l'action voulue sur laamera. Dans notre cas: /axis-cgi/mediaclip.cgi?action=play&clip=1

Note : Pour couver les commandes qui permettent d'effectuer une action dans une camera, you pouvez vous reférer à la documentation du contracteur ou essayer de répérez l'URL qui

s'affiche dans la barre d'etat du navigateur quand vous lancez l'action directement dans laamera (Firefox est généralement plus Bavard que I.E.).

Ensuite dans Administration / Modèles cliquez sur Modif en face du modele de camères : axiom3011.

déclarez le type d'options 2 pour le modele de caméras M3011.

Note: Si un autre modele deamera possede exactement les mêmes URL d'options que le modele M3011 vous pourrez utiliser le type 2 pour ce modele.

1.10 GESTION SIMPLIFIÉE DES CONTACTS SECS DES CAMÉRAS

Cette fonction permet de définir simplement un des contacts secs d'uneamera. Elle est redondante avec la mécanique des options qui permet aussi de définir des contacts secs.

Lorsque les champes décrits ci-dessous sont correctement replis, des entrées supplémentaires apparaitront en visualisation dans le menu contextuel de laamera (clic droit dans l'image) sous menu "actions" avec un libellé fixe : "contact"

Pour activer cette fonction allez en administration / caméras, cliquez sur le nom de laamera correspondant à votrechoix puis allez dans l'onglet "contacts".

Les deux champs suivants décrivent le comportement du ou des contacts de sortie.

Paramètre du contact de sortieamera (on/impulsion)

Paramètre du contact de sortieamera (off)

Si le premier champ est rempli et que le deuxième est vide, le contact sera de type impulsion (un cliç sur "contact" provoque une impulsion).

Si les deux champions sont remplis, chacun des champions decrira un etat et le bouton sera de type on/off (un cli c sur "contact" equivalaut a "on" et une coche apparait a gauche de "contact" un autre cli c sur "contact" equivalaut a "off" et la coche a gauche de contact disparait).

1.10.1 Exemple de syntaxe pour un bouton à impulsion

Paramètre du contact de sortieamera (on/impulsion) 1:/1000\

Paramètre du contact de sortieamera (off)

Explication de la syntaxe :

1: = numéro de contact (il peut y en avoir plusieurs, par exemple sur un serveur de caméras 241Q). Dans ce cas on utilise le premier contact

/ = front montant

1000 = durée du palier en ms, dans ce cas, 1000ms donc seconde.

1.10.2 Exemple de syntaxe pour un bouton à état on/off

Paramètre du contact de sortieamera (on/impulsion) 3:/

Parametre du contact de sortieamera (off) 3:\n\n

Explication de la syntaxe :

3: = numéro de contact (il peut y en avoir plusieurs sur certaines caméras). Dans ce cas on utilise le troisième contact.

/ = front montant lorsqu'on enforce le bouton (un cli c sur le bouton)

3: = numéro de contact (forcément le même que sur la première ligne)

= front descendant lorsqu'on relache le bouton (deuxieme cli sur le bouton)

1.11 PREPOSITIONS ET RONDES DE CAMÉRAS MOBILES

Les caméras mobiles disposent de positions prédéfinies (presets) et certaines d'une fonction de ronde (patrouille) interne à laamera.

Il faut d'abord déclarer les prépositions dans laamera elle-même puis définir les enchaînements de ces positions. Reportez vous à la documentation de chaque modèle deamera pour effectuer ces déclarations, puis vérifie que les preset et les patrouilles fonctionnement directement avec l'interface native de laamera.

Lors de la déclaration d'uneamera PTZ dans administration / caméras, une touche "synchronisation" permet à CamTrace d'acquérir les positions prédéfinies et les rondes de laamera

Lors de la visualisation, les utilisateurs ayant les droits PTZ (droits Pan Tilt Zoom) pourront utiliser les prépositions et les rondes à l'aide d'un clic droit dans l'image ou en cliquant sur PTZ en haut de l'image.

1.12 INSTALLATION D'UN MODULE D'ENTRÉES SORTIES CAMIO

Ce module est optionnel. Il n'est pas livré en standard avec CamTrace. Il existe deux modèles comptant deux ou huit entrées et sorties.

Les modules CamIO vous permettent de piloter 2 entrées et 2 sorties ou 8 entrées, et 8 sorties dont un "watchdog" avec votre serveur CamTrace. Les entrées permettent de déclencher des alarmes CamTrace par groupes de caméras. Les sorties permettent de signaler l'absence d'un routeur, le défaut d'uneamera parmi un groupe ou le défaut du service video de CamTrace.

Pour fonctionner, le module CamIO doit être alimenté et raccordé à un des portes série de votre serveur CamTrace.

Le cable série utilisé est un cable droit (fil à fil) avec tous les fils cablés. Il s'agit d'une simple rallonge.

Pour déclarer et tester le boitier CamIO lancez menuçam sur la console du système ou depuis un poste client avec putty.

Allez dans "Configuration système" puis dans "Module CamIO". Vous obtenez l'écran suivant :

Si vous lancez la détction du module vous obtiendrez un message du type :

Les entrées sont numéroétés E0 à E7 ou E0 et E1 (sur le boitier deux voies). Elles sont déclenchées par des contacts secs. Pour tester l'entrée E0, il faut court circuiter les deux bornes E0, pour tester l'entrée E1, les deux bornes, E1, etc. Les deux bornes d'un contact sont situées côte à côte.

Les sorties sont numérotiées S0 à S6 et WD ou S0 et WD (sur le boîtier deux voies). Elles sont pilotées par des micro-relais (courant maximum 1 A) et peuvent servir à ouvrir ou fermer des contacts secs ou des relais de puissance. Les deux bornes d'un contact sont situées côte à côte.

Si le boîtier CamIO n'est pas alimenté ou si CamTrace est étéint, les contacts sont tous ouverts.

Le lancement des services video de CamTrace ferme tous les contacts. Lorsque CamTrace est en fonctionnement avec ses services video actifs les contacts sont normalement fermés. Ils s'ouvriront lors d'une alarme.

Si les services video de CamTrace sont arrêtés, les contacts (sauf WD) demeurent dans l'etat où ils sont (si le boîtier CamIO est toujours alimenté).

Le contact WD (WatchDog) fonctionne différemment des autres. Pour rester fermer, ce contact doit receivevoir, dans un délambda inférieur à une valeur spécifique (par ex. 15 sec.) un ordre de ferméture venant du programme video de CamTrace. Si pour une raison quelconque le programme video ne lui envoit pas cet ordre dans le délambda maximum imparti, alors le contact s'ouvre automatiquement. L'ouverture de ce contact indique donc un début video aussi bien logiciel que matériel.

Note : avant de tester le module, assurez vous qu'il n'est PAS activé dans l'interface web de CamTrace. Allez dans Administration / Configuration / Onglet "Paramètres du boîtier de contact". Positionné le port série du boîtier contact sur "aucun", sans oublier de redémarrer le service video pour que cela soit pris en compte.

Pour tester les entrées lancez "test des entrées" dans menuçam puis, court circuitez successivement les entrées (par exemple avec un trombone). Leur état doit changer à l'écran.

n° d'entrée : état (0 ou 1)

Pour tester les sorties il vous faut un dispositif qui réagisse à la fermeture du contact. Par exemple une pile en série avec une petite ampouleasse tension. Lancez "test des sorties" dans menuucam. La procédure de test ouvre et ferme successivement

tous les contacts. Des messages correspondants s'affichent à l'écran.

Pour activer le module CamIO dans l'interface web de CamTrace, allez dans "administration" / "configuration". Cliquez en haut sur "modifier". Ouvrez l'onglet "paramètres du boitier contacts"

Choisissez le port COM sur lequel est branché le boitier (c'est le port COM qui est indiqué lors d'une "détection du module").

Choisissez un délambda d'expiration du watchdog (en pratique 15 secondes)

Note: En arrêtant le service video avec menuçam, vous pouvez vérifier, que le contact WD s'ouvre au bout du temps spécifique.

Dans "adresse réseau du réseau" indiquez l'adresse d'un apparéil de votre réseau qui répond au ping. Nous suggérons le réseau s'il existe. Ce dispositif permet d'activer un contact en cas de défaut du réseau. Pour encore plus de sécurité et si vous installation de vidéesurveillance doit être accessible de l'extérieur, vous pouvez donner l'adresse ou le nom de la passerelle de votre fournisseur d'accès (qui devra elle aussi répondre au ping). Dans ce cas le contact sera activé aussi bien pour un défaut du réseau interne que pour un défaut d'accès au site par le réseau externe

(WAN).

Dans admin/caméras, cliquez sur le nom de laamera à paramétrer et allez dans l'onglet Contacts.

vous pouvez :

• cocher les contacts de sortie du module CamIO qui s'ouvriront lors d'une alarme de cetteamera

• besoin un contact de sortie de Camlo qui signalera la déconnexion de cetteamera.

• cocher les contacts d'entrée de Camlo qui, lors de l'ouverture de l'un d'entre eux, mettront cetteamera en alarme.

1.13 CRÉATION D'UN RACCOURCI SUR LE BUREAU

Cette fonction permet l'ouverture directe de CamTrace avec Internet Explorer pour un utilisateur donné, par bloc sur une icône sur le bureau. Elle permet évientuellesment d'acceder directement à un groupe de caméras en visualisation ou à toute configuration grace à la fonction "desk".

Vous doivent creer un raccourci du programme 'IEXPLORE.EXE' sur votre bureau. (Faites une recherche sur votre poste de travail pour couver ce programme).

Attention: Vous ne doivent pas créé votre raccourci à partir de l'icone d'IE qui se trouve sur votre bureau

Cliquez droit sur I'icone, allez dans "propriétés" puis dans l'onglet "raccourci".

Dans le champ "cible" qui contient :

"C:\Program Files\Internet Explorer\iexplore.exe"

ajoutez à la suite, sépare par un espace :

"http://ipcamtrace/login/login.php?

user=nomuser&pass=password&desk=nomdesk&lang=codelanguage"

ipcamtrace = Adresse IP ou nom du serveur CamTrace sur votre réseau

nomuser : nom de l'utilisateur préalablement déclaré dans CamTrace

password : mot de passer correspondant à cet utiliser

nomdesk : nom du bureau préalablement défini dans CamTrace

codelangue : code de la langue utilisée (de pour allemand, en pour anglais, fr pour français, it pour italien, nl pour néerlandais). Par défaut, langue du navigateur.

Example:

"C:\Program Files\Internet Explorer\IEXPlore.EXE" "http://carnac/login/login.php?user=jean&pass=Ke27diZ&desk=labo&lang=fr"

Creez une icone CamTrace (oeil) sur votre bureau en la téléchargeant à partir de CamTrace. A partir du menu principal de CamTrace (bandeau de navigation) allez dans l'aide puis dans "utilitaires" cliquez droit sur le logo CamTrace. Cliquez ensuite sur "enregistrer la cible sous" et enregistrrez le fichier contenant l'icone (camtrace.ico) à un emplacement de votrechoix.

Cliquez croit sur l'icone IE de raccourci vers CamTrace. Dans "propriétés", allez dans "changer d'icone" et donnez le chemin de l'icone CamTrace que vous venez d'enregistrer.

Note : lorsque vous créez un bureau (dans visualisation / icône située en bas à droite du bandeau CamTrace), évitez de dispose des fenêtres qui sortent de l'écran.

1.14 GESTION DU MULTIVOLUME

A partir des versions 4.8.x de CamTrace il est possible de générer plusieurs disques logiques. L'interface permet d'affector chaqueamera à un disque.

Il existe quelques données importantes à connaître pour l'organisation matérielle d'un système CamTrace.

• Le disque système (celui qui héberge le système d'exploitation) ne peut pas dépasser 2 To.
• Les autres disques utilisent le système de fichiers UFS et ont une capacité maximum théorique de 1 milliard de téraoctets.
• Un disque logique peut être composé de plusieurs disques physique en RAID.
• Une carte mère de PC possède un nombre limite de connecteurs SATA et le BIOS limite le nombre de disques qui peuvent être déclarés.
• Il est possible de connecter des baies RAID de disques externes avec des interfaces SAS ou fibre.

"Espaces déclarés", indique le nombre de disques logiques en plus du disque système. Dans l'exemple il y a donc deux disques.

Note : Lors de l'installation logicielle de CamTrace à partir d'un CD ou d'une clef USB, la procédure d'installation détecte les disquesprésents. Il faut désigner les disques qui sont étre utilisés par CamTrace et parmis leursci, le disque système.

Pour supprimer un disque, tous les enregistrents des caméras affectées à ce disque doivent être effacés.

La migration d'enregistrements d'un disque à un autre se fait avec le système video arrêté. Cette fonction est disponible à partir des versions x.9.5 et ultérieures.

Lors de la déclaration d'une nouvelle caméra, vous doivent indiquer surquel disque elle va enregistrer. Cette affectation d'une caméra à un disque se fait, soit dans l'interface web administration / camera, dans l'onglet "Enregistements" (menu ci-contre).

Soit dans menuçam dans "configuration camères" puis "détection et ajout de nouvelles camères".

Menucam you permit de détector et d'ajouter (ou pas) toutes les caméras générées sur le réseau.

La détction peut prendre un moment.

Certains modèles de caméras peuvent ne pas être détectés.

Dans la colonne de gauche, menuçam propose par défaut le disque ayant la plus grande capacité.

Isque Nom Adress IP PTZ Modèle
0 Axis241q 101 192.168.0.101 axis241q
0 Axis241q 101 192.168.0.101 axis241q
0 Axis241q 101 192.168.0.101 axis241q
0 Axis241q 101 192.168.0.101 axis241q
1 CamIP_HAI 23 192.33.160.23 CamIP_HAI
1 CamIP_HRT 51 192.168.0.51 CamIP_HRT
1 CamIP_HRDv_57 192.168.0.57 CamIP_HRDv
1 Axis207mw 100 192.168.0.100 axis207mw
1 Axis2130 102 192.168.0.102 x axis2130
1 Axis2120 103 192.168.0.103 axis2120
1 Sonyrz50 105 192.168.0.105 x sonyrz50
1 CamIP_HSI 106 192.168.0.106 CamIP_HSI

avant de démarrer des enregistements. Dans le cas contraire il faudra effacer les enregistements avant de pouvoir changer l'affection de laamera à un autre disque.

Attention : lorsque vous déclarez une nouvelleamera, affectez lui son disque

1.15 MODE GRAPHIQUE SUR LA CONSOLE

Lancement et arrêt

Il est possible de lancer un mode graphique sur la console de CamTrace. Dans Menuçam, allez dans "mode graphique sur la console".

Avant de lancer le mode graphique avec l'option 1, veillez à bien régler le type d'écran. Les paramètres de l'écran sont indiqués au dessus du menu. Lorsque vous étés dans l'option "changer le type d'écran", "Accepter" provoque un changement d'état entre TFT (écran plat) et CRT (écran cathodique).

Réglez la résolution de votre écran entre VGA, SVGA et XGA.

Lancez le mode graphique dans menucam. Le mode graphique se lance dans une nouvelle console.

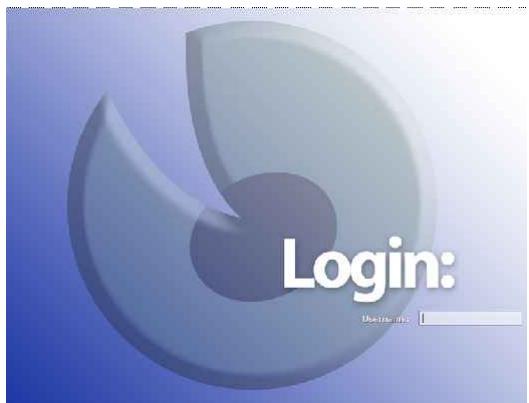

Pour vous logger en mode graphique l'utilisateur est : "camtrace". Le mot de passer par défaut : "camera".

Pour returner à la console en mode caractère tapez : CTRL ALT F1

Pour acceder à la console en mode graphique lorsqu'elle est lancée tapez : CTRL ALT F9

Pourmettre fin au mode graphiqueutilisezmenucamoutapez:CTRALT (backspace)

Applications graphiques

L'interface graphique vous propose un certain nombre d'applications :

Fichiers : explorateur de fichiers

Firefox : navigate

Terminal : émulateur de terminal.
Vous pouvez lancer menucam dans cet émulateur

Camtrace : l'application video

Ecran passif : permet de lancer un écran passif pour piloter l'affichage de la console depuis un autre poste client.

Manuel d'utilisation : un lecteur pdf vous permet de consulter les manuels en ligne.

Exécuter : pour saisir et lancer une commande shell.

Autres paramètres de l'interface graphique dans menuçam

Le champ "lancer le login automatique", permet de lancer une session graphique lors de l'allumage ou du redémarrage de CamTrace. La session est lancée pour l'utilisateur camtrace.

"Changer la commande de démarrage" donne accès au sous menu "Démarriage du mode graphique".

Ce menu permet de spécifique le mode dans lequel le client CamTrace va etre automatiquement lancé sur la console lors d'un redémarrage de CamTrace. Le login automatique doit etre activé.

"Démarrer avec le groupe monateur" lance le groupe qui s'appelle "monateur" (ou monitor). Un groupe portant ce nom doit préalablement avoir été créé avec l'interface web. Ce mode est recommendé lorsque l'on peut afficher un groupe en permanence sur la console.

"Démarrer en mode écran passif" place automatiquement la console en mode "écran passif". Ce mode est utilisé lorsque l'on peut pouvoir changer l'affichage de la console depuis un autre poste client.

"Démarrer avec un bureau utilisateur" lance un bureau (rappel de plusieurs fenêtres - vues individuelles, groupes et plans) préalablement enregistré.

Note: Pour enregistrer un bureau compteant une fenêtre plein écran tapez ALT TAB pour faire réapparaitre le bandeau principal de CamTrace.

"Spécifier la commande de démarriage" permet de lancer une commande qui sera executée automatiquement après le lancement du mode graphique.

La commande doit se terminer par un & (exécution en arrêté plan) et peut débuter par un : nice -n x (avec x compris entre 1 et 10) pour baisser sa priorité (10 est la plus BASSE). Les trois premiers modes décrits ci-dessus préemplissant la commande à exécuter.

Attention : l'affichage permanent d'images sur la console est très consommateur de processeur. Dans le cas d'un affichage de groupe, il est recommendé de limiter le nombre d'images par seconde. L'affichage permanent d'images sur la console est déconseilé pour les installations importantes (CamTrace serveur).
