| Type de produit | Photocopieur numérique multifonction |
| Marque | Sharp |
| Modèle | AR 5618 / AR-5618,MV |
| Dimensions (L x P x H) | Environ 590 x 580 x 560 mm |
| Poids | Environ 38 kg |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Consommation électrique | Max 1,5 kW (en fonctionnement), moins de 10 W (veille) |
| Vitesse de copie | Jusqu'à 18 copies/minute (A4) |
| Résolution de copie | 600 x 600 dpi |
| Fonctions principales | Copie, numérisation, impression (en option), mise sous pli (en option) |
| Capacité du bac d'alimentation | Bac standard de 250 feuilles, bac multifonction de 50 feuilles |
| Format de papier supporté | A5 à A4, personnalisé |
| Grammage du papier | 60 à 105 g/m² |
| Fonctions de finition | Tri, agrafage (en option) |
| Entretien et nettoyage | Nettoyer les vitres et le chargeur avec un chiffon doux et sec. Utiliser le kit de maintenance recommandé. |
| Sécurité | Arrêt automatique, protection contre les surchauffes, conformité CE |
| Pièces détachées et réparabilité | Pièces d'origine Sharp disponibles (voir liste de pièces dans la notice). Réparation par un technicien agréé. |
| Informations générales | Notice d'utilisation disponible en téléchargement gratuit. Modèle conçu pour les petits bureaux. |
FOIRE AUX QUESTIONS - AR 5618 & AR-5618,MV SHARP
Comment remplacer la cartouche de toner ?
Ouvrez le capot avant, retirez l'ancienne cartouche en la tirant vers vous, insérez la nouvelle cartouche jusqu'au déclic, puis refermez le capot. Utilisez uniquement des cartouches Sharp d'origine.
Que faire en cas de bourrage papier ?
Ouvrez le capot avant et le bac d'alimentation. Retirez délicatement le papier coincé en tirant dans le sens du rouleau. Vérifiez qu'il ne reste aucun fragment. Refermez les capots et appuyez sur la touche 'Démarrer' pour reprendre.
Comment nettoyer la vitre d'exposition ?
Utilisez un chiffon doux et non pelucheux légèrement humide (eau claire). Essuyez délicatement la vitre sans appuyer fort. N'utilisez pas de produits abrasifs ou à base d'alcool.
Pourquoi l'écran affiche-t-il 'Appel technicien' ?
Ce message indique un dysfonctionnement interne. Notez le code d'erreur affiché, éteignez l'appareil, attendez 30 secondes et rallumez. Si le problème persiste, contactez un technicien agréé Sharp.
Puis-je utiliser du papier recyclé ?
Oui, mais utilisez du papier recyclé de qualité conçu pour les photocopieurs. Évitez les papiers trop texturés ou ayant subi un traitement spécial. Le grammage doit être compris entre 60 et 105 g/m².
Comment régler la densité de copie ?
Appuyez sur la touche 'Mode' ou 'Fonctions', puis sélectionnez 'Densité'. Utilisez les touches + ou - pour ajuster. Vous pouvez également utiliser le mode 'Auto' pour un réglage automatique.
L'appareil ne s'allume pas, que vérifier ?
Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur principal est en position 'I'. Si rien ne se produit, essayez une autre prise ou contactez le SAV.
Comment effectuer un entretien régulier ?
Nettoyez régulièrement la vitre, le chargeur et les rouleaux d'alimentation avec un chiffon doux. Remplacez le kit de maintenance (compteur) tous les 100 000 copies environ. Suivez le calendrier d'entretien dans la notice.
Où trouver le numéro de série ?
Le numéro de série se trouve sur une étiquette au dos de l'appareil, près de la prise d'alimentation. Il commence par 'AR' suivi de chiffres. Notez-le pour toute demande de service.
Puis ajouter une unité de finition ?
Oui, votre modèle est compatible avec une unité de finition en option (agrafage et tri). Consultez votre revendeur Sharp pour l'achat et l'installation. La notice décrit la procédure de montage.
Questions des utilisateurs sur AR 5618 & AR-5618,MV SHARP
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Photocopieur au format PDF gratuitement ! Retrouvez votre notice AR 5618 & AR-5618,MV - SHARP et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AR 5618 & AR-5618,MV de la marque SHARP.
MODE D'EMPLOI AR 5618 & AR-5618,MV SHARP

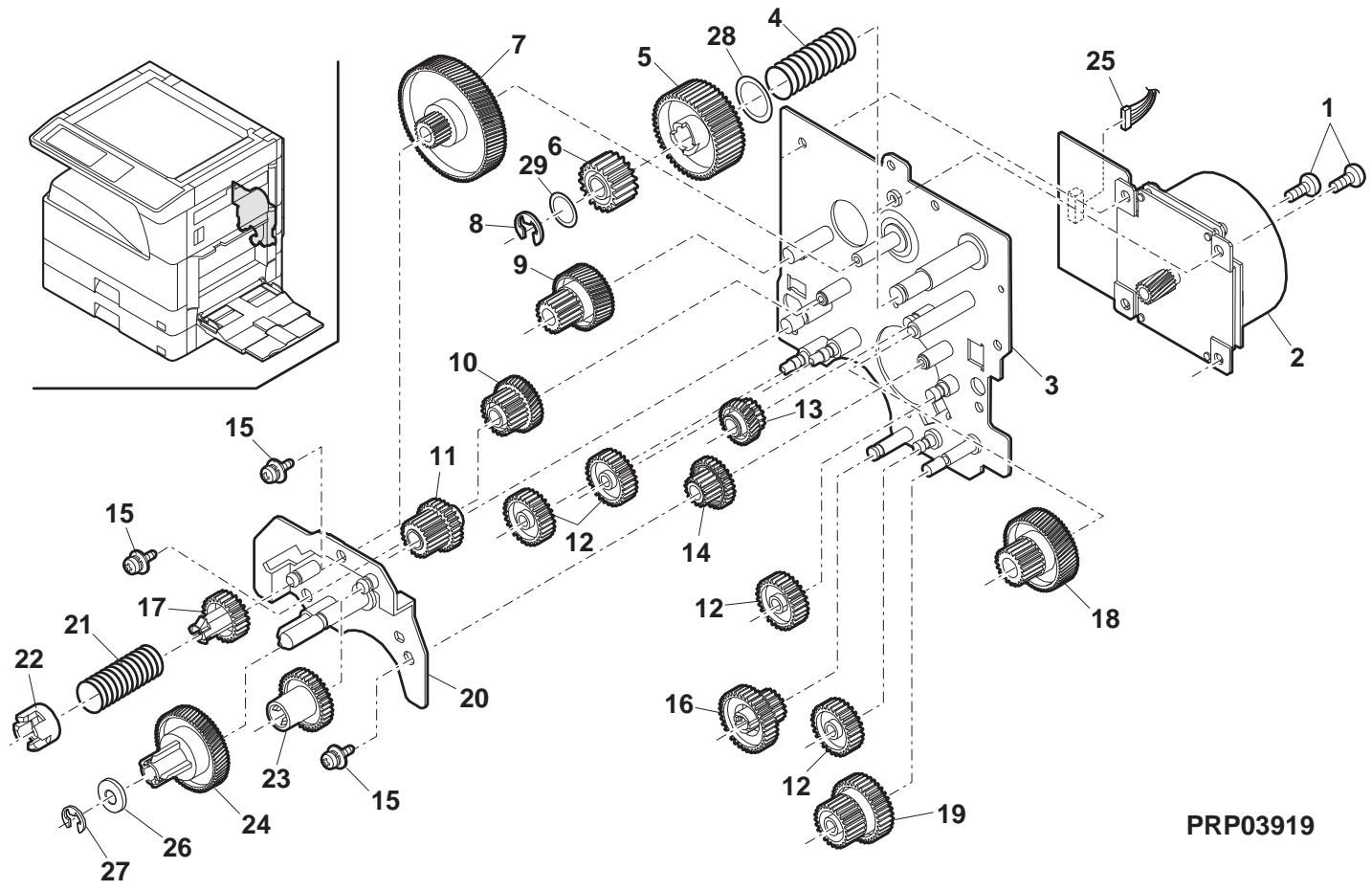

| NO. | PARTS CODE | Inter-chang | PRICE RANK | NEW MARK | PART RANK | DESCRIPTION | TR No. | Effective time | ||
| Ex. | Ja. | |||||||||
| 1 | XBP S7 40 P08ES0 | AB | DD | C | Screw(4×8ES) | b'λ | ||||
| 2 | RMOTP 0069QSPZ | BA | FX | B | Main motor | m'v-à-à- | ||||
| 3 | CPLTM0160QS02 | AU | FG | C | Main drive plate | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à- | ||||
| 4 | MSPRC0200QSZ1 | AB | DJ | C | Ratchet spring | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à- | ||||
| NGERH0234QSZZ | AF | DS | C | Ratchet gear(49T) | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-á- | |||||
| 5 | NGERH0234QSZZ | AF | DS | C | Fusing drive gear(19T) | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à - | ||||
| 6 | NGERH0090QSZ1 | AF | DS | C | Gear(94/21T) | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à- | ||||
| 7 | NGERH0084QSZZ | AK | DX | C | Gear(94/21T) | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à - | ||||
| 8 | XRESP70-08000 | AA | DD | C | E type ring(E7) | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à - | ||||
| 9 | NGERH0192QSZZ | AD | DJ | C | Gear(46/19T) | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à- | ||||
| 10 | NGERH0086QSZZ | AD | DJ | C | Gear(39/21T) | [MX-M260/M260N/M260FP/M260FG, AR-5726] | ||||
| NGERH0190QSZZ | AC | DJ | C | Gear(39/19T) | [MX-M310/M310N/M310FP/M310FG, AR-5731] | |||||
| 11 | NGERH0087QSZZ | AE | DJ | C | Gear(30/21T) | [MX-M260/M260N/M260FP/M260FG, AR-5726] | ||||
| NGERH0189QSZZ | AD | DJ | C | Gear(30/21T) | [MX-M310/M310N/M310FP/M310FG, AR-5731] | |||||
| 12 | NGERH0010QSZZ | AD | DJ | C | Gear(28T) | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-â- | ||||
| 13 | NGERH0092QSZZ | AD | DJ | C | Gear(30/16T) | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-ã- | ||||
| 14 | NGERH0093QSZZ | AD | DJ | C | Gear(28/16T) | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à - | ||||
| 15 | XBPS730P06KS0 | AB | DD | C | Screw(3×6KS) | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à- | ||||
| 16 | NGERH0095QSZZ | AE | DJ | C | Gear | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-â- | ||||
| NGERH0191QSZZ | AC | DJ | C | MG gear | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-â- | |||||
| 17 | NGERH0186QSZZ | AH | DX | C | N gear(58/21T) | n'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-â- | ||||
| 18 | NGERH0186QSZZ | AH | DX | C | Gear(37/25T) | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-â- | ||||
| 19 | NGERH0096QSZZ | AE | DJ | C | Gear(37/25T) | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-â- | ||||
| 20 | CPLTM0161QS02 | AP | EQ | C | Sub drive plate | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-à-â- | ||||
| 21 | MSPRC0262QSZ1 | AC | DJ | C | MG spring | m'v-à-à-à-à-à-à-à-à-à-à-à-à-à-à-â- | ||||
| 22 | NCPL0090QSZZ | AC | DJ | C | MG coupling | m'v-à-à-à-à-à-à-à-à-â- | ||||
| 23 | NGERH0091QSZZ | AE | DJ | C | Coupling gear(34T) | m'v-âvââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââô - | ||||
| 24 | CGERH0204RS51 | AX | FQ | C | Drum coup gear | m'v-âvââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââô - | ||||
| DHA i - 0602QSPZ | AE | DS | C | AN2R main motor harness | m'v-âvââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââ â - | |||||
| 26 | LX-WZ0012QSZZ | AB | DD | C | Poly slider AND2 | m'v-âvââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââå - | ||||
| 27 | XRESP500600 | AA | DD | C | E type ring(E5) | m'v-âvâââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââô - | ||||
| 28 | LX-WZ0476FCZZ | AC | DD | C | Poly slider | m'v-âvââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââ – | ||||
| 29 | LX-WZ0407FCZZ | AB | DD | C | Poly slider | m'v-âvââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââââ – | ||||
| 30 | Unit | |||||||||
| 901 | CPLTM0160RS59 | BH | HC | E | Drive unit [MX-M260/M260N/M260FP/M260FG, AR-5726] 驱動ルト | |||||
| CPLTM0160RS60 | BH | HC | E | Drive unit [MX-M310/M310N/M310FP/M310FG, AR-5731] 驱動ルト | ||||||
