Type de produit	Tondeuse à gazon thermique
Caractéristiques techniques principales	Moteur Briggs & Stratton 450E, 190 cc
Alimentation	Essence
Largeur de coupe	56 cm
Hauteur de coupe	6 positions de 30 à 80 mm
Poids	32 kg
Fonctions principales	Coupe, ramassage, mulching
Capacité du bac de ramassage	60 litres
Dimensions approximatives	140 x 56 x 110 cm
Entretien et nettoyage	Nettoyage du plateau de coupe, vérification de l'huile et du filtre à air
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente
Sécurité	Protection contre le démarrage accidentel, utilisation de gants recommandée
Garantie	2 ans
Informations générales utiles	Idéale pour les jardins de taille moyenne à grande, conception ergonomique

FOIRE AUX QUESTIONS - M56-190AWFPX MCCULLOCH

Comment démarrer la tondeuse MCCULLOCH M56-190AWFPX ?

Assurez-vous que le réservoir d'essence est plein et que l'huile est à niveau. Tirez sur le câble de démarrage tout en maintenant le bouton de sécurité enfoncé.

Que faire si la tondeuse ne démarre pas ?

Vérifiez la bougie d'allumage, assurez-vous qu'il y a de l'essence dans le réservoir et que le bouton de sécurité est enfoncé. Si le problème persiste, consultez le manuel d'utilisation.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage situé près des roues pour ajuster la hauteur de coupe à la position souhaitée.

Quel type d'huile dois-je utiliser pour la tondeuse ?

Utilisez une huile moteur de qualité SAE 30 pour les températures chaudes ou SAE 5W-30 pour les températures plus froides.

Comment entretenir la lame de la tondeuse ?

Vérifiez régulièrement la lame pour des dommages ou une usure. Affûtez la lame ou remplacez-la si nécessaire pour assurer une coupe efficace.

Pourquoi ma tondeuse laisse des bandes non coupées ?

Cela peut être dû à une lame émoussée, à une hauteur de coupe inappropriée ou à une vitesse de tonte trop rapide. Vérifiez la lame et ajustez la hauteur de coupe si besoin.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant de la tondeuse MCCULLOCH M56-190AWFPX a une capacité de 0,9 litre.

Puis-je utiliser la tondeuse sous la pluie ?

Il est recommandé de ne pas utiliser la tondeuse sous la pluie, car cela peut affecter les performances de coupe et la sécurité. Attendez que le temps s'améliore.

Comment nettoyer ma tondeuse après utilisation ?

Après utilisation, débranchez le câble de bougie d'allumage et utilisez un tuyau d'arrosage ou une brosse pour enlever l'herbe et les débris du châssis et de la lame.

Où puis-je trouver des pièces de rechange pour ma tondeuse ?

Vous pouvez trouver des pièces de rechange chez les revendeurs agréés MCCULLOCH ou sur le site officiel de MCCULLOCH.

MODE D'EMPLOI M56-190AWFPX MCCULLOCH

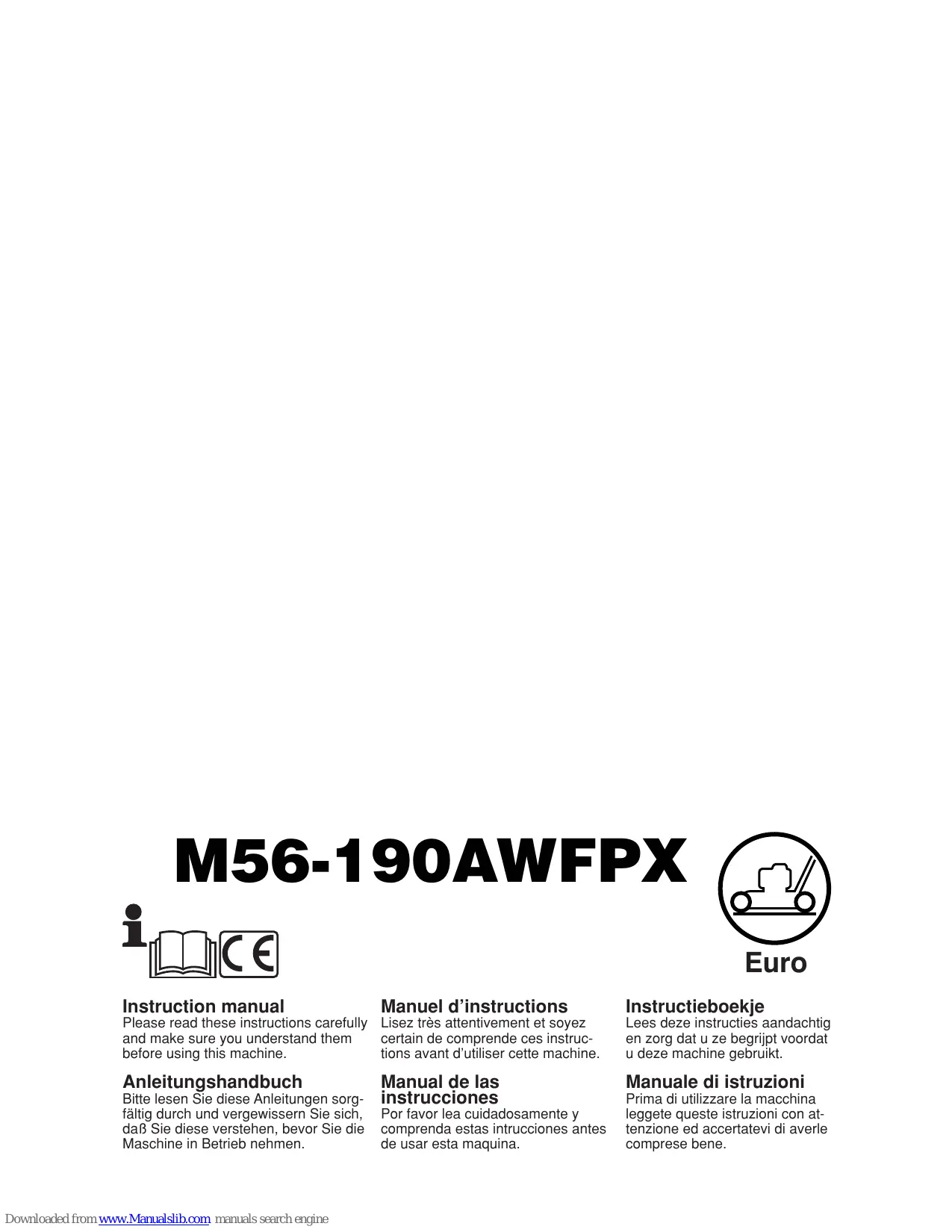

Manuel d'instructions

Lisez très attentivement et soyez certain de comprendre ces instructions avant d'utiliser cette machine.

DONNÉES TECHNIQUES 11

APERCU 12

MONTAGE. 13-15

RéGLAGE. 16-17

MARCHE ET ARRET. 18-19

UTILISATION DE LA TONDEUSE....19-20

ENTRETIEN. 21-26

RENSEIGNEMENTS GÉNÉRAUX......27

Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontale à conducteur marchant

ATTENTION: Cette tondeuse est capable d'amputer mains ou pieds et de projeter des objets. L'inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles.

I. Précautions d'utilisation

• Lisez toutes les instructions soigneusement. Familiarisez-vous avec les commandes pour apprendre à utiliser efficacement cette machine.
• Ne jamais autoriser les enfants ou les personnes qui n’auraient pas lu ce manuel d'utilisation à utiliser cette tondeuse. La réglementation locale peut de plus interdire l'utilisation de telle machine au-dessous d’un certain âge.
• Ne jamais tondre à proximité de personnes, d'enfants ou d'animaux.
• Ne pas oublier que tout utilisateur ou propriétaire d'une tondeuse à gazon est responsable des accidents ou dommages causés à une personne ou à ses biens.

II. préparation

• Pendant la tonte, ne portez que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussés de sandales.
• Contrôlez systématiquement et soigneusement l'état de la surface à tondre et retirez tous les objets susceptibles de devenir des projectiles lors du passage de la machine.
• ATTENTION - Le carburant est très inflammable.
• Pour transporter ou stocker le carburant, utilisez exclusivement des récipients conçus et approuvés pour ces usages.
• Toujours remplir le réservoir de carburant à l'air libre et ne pas fumer pendant le remplissage.
• Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en fonctionnement ou qu'il est encore chaud.
• Si du carburant a été renversé, ne pas tenter de démarrer la tondeuse, mais la pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.
• Refermez avec précaution les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.
• Remplacez les pots d'échappement défectueux.
• Avant d'utiliser une tondeuse à gazon, vérifier que les lames, les boulons de lame et le carter de coupe ne sont pas usés ou endommagés. Toujours replacer les lames et les boulons simultanément de façon à éviter tout problème d'équilibrage.
• Sur les machines à multi-lames, ne pas oublier que la rotation d'une lame peut entraîner celle des autres.

III. utilisation

• Ne jamais démarrer un moteur à l'intérieur dans un espace confiné ou des émanations dangereuses de monoxyde de carbone pourraient s'accumuler.
• Tondez uniquement à la lumière du jour ou avec une bonne lumière artificielle.
• Evitez de faire fonctionner l'équipement sur le gazon mouillé, si possible.
• Soyez toujours sûrs de bien prendre pied sur les pentes. Marchez, ne courrez jamais. Pour les machines rotatives à roues, traversez les surfaces des pentes, jamais de haut en bas.
• Soyez très prudents lorsque vous changez de direction sur les pentes.
• Ne tondez pas excessivement les pentes escarpées.
• Soyez extrêmement prudents lorsque vous faites marche arrêtée ou tirez la tondeuse à gazon vers vous.
• Utilisez une butée d'arrêt afin de maintenir la lame immobile si la tondeuse à gazon doit être inclinée pour le transport lorsqu'elle traverse des surfaces autres que le gazon, et lorsque vous transportez la tondeuse à gazon d'un endroit à l'autre.
• N'utilisez jamais la tondeuse à gazon avec des protections défectueuses ou sans dispositif de sécurité, comme par exemple des déflecteurs ou bacs à herbe, en place.
• Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au-dessus de son régime nominal car cela peut être dangereux.
• Débrayer toutes les lames et actionner l'embrayage avant de mettre le moteur en marche.
• Mettez le moteur en marche ou mettez le contact avec soin selon les instructions, les pieds éloignés des lames.
• N'inclinez pas la tondeuse à gazon lors de la mise en marche ou du contact du moteur, sauf si la tondeuse à gazon doit être inclinée pour ce faire. Dans ce cas, n'inclinez pas plus que nécessaire et soulevez seulement la partie éloignée de l'opérateur.
• Ne mettez pas le moteur en marche lorsqu'ils vous trouvez devant la goulotte d'éjection.
• Ne mettez pas les mains ou les pieds près ou sous les parties rotatives. Tenez-vous toujours à l'écart de l'orifice de sortie.
• Ne ramassez ou ne transportez jamais la tondeuse à gazon pendant son fonctionnement
• Arrêtez la machine et débranchez le câble de bougie.
• avant de déserrer l'insert broyeur ou avant de déserrer la goulotte d'éjection pour la nettoyer.
• avant de contrôler, nettoyer ou travailler sur le carter de coupe,
• avant de retirer un objet coincé dans la tondeuse.
• si la machine commence à vibrer anormalement.
• Arrêtez la machine.
• en tout temps lorsque vous vous éloignez de la tondeuse à gazon
• avant le ravatritionnement en combustible.
• à gazon est équipée d'un robinet d'arrêt du carburant, fermez celui-ci.
• Ralentissez lorsque vous utilisez un siège arrière.
• ATTENTION : LES ENFANTS PEUVENT ETRE BLESSÉS PAR CET ÉQUIPEMENT. Selon l'Académie américaine de pédiatrie, il faut que les enfants aient au minimum 12 ans avant d'utiliser une tondeuse à pousser et au minimum 16 ans avant d'utiliser une tondeuse autoportée.
• Il ne faut pas dépasser un angle maximum pour charger et décharger cette machine.
• Le port d'équipements de protection individuelle (EPI) appropriés est conseillé pendant l'utilisation de cette machine et comprend (au moins) des chaussures robustes, des lunettes de sécurité et des protections auditives. Ne tonde pas en chaussures découvertes et/ou à bout ouvert.
• Les niveaux de vibrations indiqués dans le présent manuel ne sont pas ajustés pour l'exposition des travailleurs aux vibrations. Il convient aux employeurs de calculer les valeurs équivalentes à 8 heures d'exposition (Aw) et de limiter en conséquence l'exposition des travailleurs.
• Veillez à informer une personne que vous êtes en train de travailler à l'extérieur.

IV. entretien et entreposage

Assurez-vous que tous les écrous, boulons et vis sont bien serrés pour être certain que l'équipement est prêt à fonctionner de nouveau, dans de bonnes conditions. - Ne jamais entreprendre le tondeuse à gazon avec du carburant dans le réservoir, dans un bâtiment où les vapeurs pourraient s'enflammer au contact d'une flamme ou d'une étincelle de l'allumage. - Attendre le refroidissement du moteur avant d'entreposer la tondeuse dans un espace fermé. Pour supprimer les risques d'incendie s'assurer que le moteur, le pot d'échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l'herbe, des feuilles ou des surplus de graisse. - Vérifier souvent le bac ou le collecteur pour vous assurer qu'il est propre et qu'il n'est pas endommagé. - Pour plus de sécurité, remplacer systématiquement les pièces usées ou détériorées - Si le réservoir de carburant doit être vidangé, procéder à cette opération à l'extérieur.

Ces symboles peuvent se trouver sur votre machine ou dans les publications fournies avec le produit. Apprenez à comprendre la signification de ces symboles. Conforme aux clauses et amendements actuels des directives et des normes indiquées dans le tableau des performances du produit.

Déployez le manche dans la direction de la flèche. Une fois le manche déployé, serrez les écrous à oreilles.

Installation du câble de démarreur (bouton en t)

• Desserer le bouton en T.
• Baisser la commande de manœuvre contre la poignée supérieure et tirer doucement sur la ficelle de démarreur jusqu'à ce que celle-ci glisse dans l'ouverture de l'œillet.
• Serrer le bouton en T.

Assemblage et montage du collecteur d'herbe

• Mettez en place le collecteur d'herbe avec sa partie dure vers le bas.
• Passez les fixations plastiques par-dessus le cadre.
• Le collecteur se met en place en appuyant le volet au cadre.

Pour convertir la tondeuse

(Tr) POUR LE RAMASSAGE ARRIÈRE -

• Le ramasse-herbe est installé. POUR LE BROYAGE - Le volet arrête (1) est fermé. POUR ÉJECTER - Le volet arrête (1) est fermé.
• Le déflecteur de décharge (2) est installé.

La tondeuse peut être réglée pour des hauteurs de coupe différentes. Choisissez la hauteur de coupe désirée au moyen du levier de chaque roue. Appuyez le levier contre la roue et réglez la hauteur de coupe. Toutes les roues doivent être régées identiquement, sinon la coupe sera inégale.

Ajuste

Placez la tondeuse sur une surface bien plane. Attention, ni gravier ni gravillons. Remplissez le réservoir d'essence pure, pas de mélange 2 temps. Ne pas faire le plein quand le moteur est en marche.

• Ouvrez le robinet d'essence (1) en le tournant vers la gauche.
• Placer la manette des gaz sur la position "CHOKE" (mise en marche du moteur froid) (si équipée).
• Maintenez la commande contre le guidon et tirez vivement sur le starter. Puis lâchez doucement la ficelle.
• Coupe le moteur en l'arrêtant la commande.

La mise en fonction (1) et l'arrêt (2) se font grâce au levier du changement de vitesse (3) fixé à la partie supérieure du mancheron. Plus le levier est tiré vers la poignée, plus l'appareil circule rapidement.

La tondeuse ne doit pas être utilisée sur un terrain dont la pente dépasse. Il pourrait se produire des problèmes avec le graissage du moteur.

Toujours débrancher la bougie avant réparation nettoyage entretien. Après 5 heures d'utilisation, desserrer vis et écrous. Vérifier l'huile. Lorsque la tondeuse est inclinée sur le côté, il faut que la bougie occupe la position la plus élevée.

Arrête le moteur et vérifie la jauge à julie. Le niveau doit être situé entre FULL (plein) et ADD (ajoutez). Évitez de mettre trop d'huile.

Après un certain temps, la vitesse de roulement peut diminuer. Veuillez l'ajuster de cette façon:

• Tournez le écrou (1) situé en dessous du châssis pour tendre le câble d'entraînement. La vitesse de roulement devrait augmenter.

Si la vitesse de roulement demeure inchangée, la courroie du système d'entraînement est usée et doit être remplacée.

Joindre tuyau (1) à pose (2). (Tr) Ouvrir l'eau supplier à. Commencer moteur. S'arrête moteur quand pur. Eteindre l'eau supplier à. Détacher tuyau de pose (2).

Débrancher la bougie. Vider le réservoir d'essence. En cas de transport par un service public, il faut vider et l'essence et l'huile.
