M51140F - Tondeuse à gazon MCCULLOCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Tondeuse à gazon MCCULLOCH M51140F, moteur thermique, largeur de coupe 40 cm, hauteur de coupe réglable de 30 à 75 mm, capacité du réservoir de carburant 0,9 L.
Utilisation	Idéale pour les jardins de taille moyenne, équipée d'un système de coupe efficace pour une finition soignée.
Maintenance et réparation	Vérifier régulièrement l'huile moteur, nettoyer le filtre à air, affûter les lames après plusieurs utilisations, ranger dans un endroit sec.
Sécurité	Utiliser des gants et des lunettes de protection, ne pas utiliser sous la pluie, respecter les consignes de sécurité du manuel d'utilisation.
Informations générales	Poids de la tondeuse 25 kg, garantie de 2 ans, pièces de rechange disponibles, service après-vente accessible.

FOIRE AUX QUESTIONS - M51140F MCCULLOCH

Comment démarrer la tondeuse MCCULLOCH M51140F ?

Assurez-vous que le réservoir est plein de carburant, puis tirez sur le cordon de démarrage tout en maintenant le bouton de sécurité enfoncé.

Que faire si la tondeuse ne démarre pas ?

Vérifiez le niveau d'huile, le carburant et assurez-vous que le fil de bougie est correctement connecté. Si le problème persiste, consultez le manuel d'utilisateur.

Comment entretenir la lame de la tondeuse ?

Inspectez la lame régulièrement et affûtez-la si nécessaire. Il est recommandé de la nettoyer après chaque utilisation pour éviter l'accumulation de débris.

Quelle est la hauteur de coupe réglable sur la MCCULLOCH M51140F ?

La hauteur de coupe est réglable entre 30 mm et 70 mm selon vos préférences.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage situé au niveau des roues pour ajuster la hauteur de coupe à la position souhaitée.

Que faire si la tondeuse laisse des bandes non coupées ?

Vérifiez que la lame est bien affûtée et que la hauteur de coupe est correctement réglée. Assurez-vous également de tondre lorsque l'herbe est sèche.

Comment nettoyer le châssis de la tondeuse ?

Débranchez la bougie d'allumage, puis utilisez un chiffon humide ou un nettoyeur haute pression à basse pression pour enlever la saleté et les débris.

Quel type de carburant utiliser pour la MCCULLOCH M51140F ?

Utilisez de l'essence sans plomb avec un indice d'octane d'au moins 87.

Comment stocker la tondeuse pour l'hiver ?

Vidangez le réservoir de carburant, nettoyez la lame et le châssis, et rangez la tondeuse dans un endroit sec et abrité.

Où puis-je trouver des pièces de rechange pour la MCCULLOCH M51140F ?

Les pièces de rechange peuvent être commandées auprès de revendeurs autorisés ou sur le site web de MCCULLOCH.

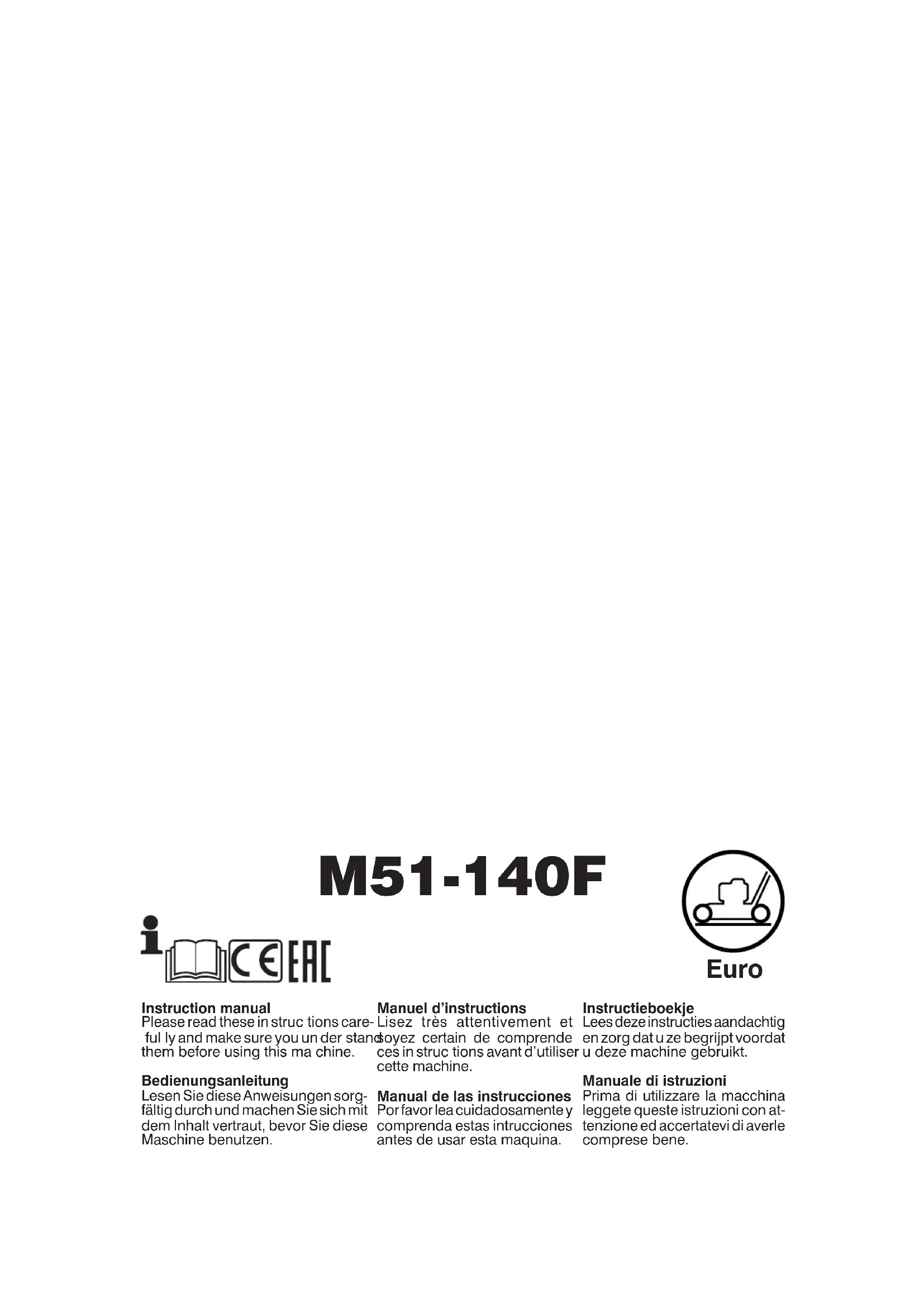

MODE D'EMPLOI M51140F MCCULLOCH

Manuel d'instructions

Lisez très attentivement et soyez certain de comprende ces in struc tions avant d'utiliser cette machine.

Instructieboekje

Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontale à conducteur marchant

ATTENTION: Cette tondeuse est capable d'amputer mains ou pieds et de projeter des objets. l'inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles.

I. Précautions d'utilisation

• Lisez toutes les instructions soigneusement. Familiarisez vous avec les commandes pour apprendre à utiliser efficacement cette machine.
• Ne jamais autoriser les enfants ou les personnes qui n'auraient pas lu ce manuel d'utilisation à utiliser cette tondeuse. La règlementation locale peut de plus interdire l'utilisation de telle machine au-dessous d'un certain âge.
• Ne jamais tondre à proximité de personnes, d'enfants ou d'animaux.
• Ne pas oublier que tout utilisateur ou propriétaire d'un tondeuse à gazon est responsable des accidents ou dommages causés à une personne ou a ses biens.

II. Préparation

• Pendant la tonte, ne portez que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussés de sandales.
• Contrôlez systématiquement et soigneusement l'état de la surface à tondre et retirer tous les objets susceptibles de devenir des projectiles lors du passage de la ma chine.

• ATTENTION – Le carburant est très in flamma ble.

• Pour transporter ou stocker le carburant, utilisez exclusivement des récipients conçus et approuvés pour ces usages.

• Toujours remplir le réservoir de carburant à l'air libre et ne pas fumer pendant le remplissage.
• Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en fonctionnement ou qu'il est encore chaud.
• Si du carburant a été renversé, ne pas ten- ter de démarrer la tondeuse, mais la pouss- er hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.

• Refermez avec précautions les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.

• Remplacez les pots d'échappement défectueux.

• Avant d'utiliser un tondeuse à gazon, toujours vérifier que les lames, les boulons de lame et le carter de coupe ne sont pas usés ou endommagés. Toujours remplacer les lames et les boulons simultanément de façon à éviter tout problème d'équilibrage.
• Sur les machines de multi-lames, ne pas oublier que la rotation d'une lame peut entraîner celle des autres.

III. Utilisation

- Ne jamais démarrer un moteur à l'intérieur dans un espace confiné où des émanations dangereuses de monoxyde de carbone pourraient s'accumulées.

- Tondez uniquement à la lumière du jour ou avec une bonne lumière artificielle.

- Évitez de faire fonctionner l'équipement sur le gazon mouillé, si possible.

- Soyez toujours sûrs de bien prendre pied sur les pentes.

• Marchez, ne courrez jamais.

- Pour les machines rotatives à roues, tondre à travers les surfaces des pentes, jamais de haut en bas.

- Soyez très prudents lorsque vous changez de direction sur les pentes.

- Ne tondez pas excessivement les pentes escarpées.

- Soyez extrêmement prudents lorsque vous faites marche arrière ou tirez la tondeuse à gazon vers vous.

- Utilisez une butée d'arrêt afin de maintenir la lame immobile si la tondeuse à gazon doit être inclinée pour le transport lorsqu'elle traverse des surfaces autres que le gazon, et lorsque vous transportez la tondeuse à gazon d'un endroit à l'autre.

- N'utilisez jamais la tondeuse à gazon avec des pro tec tions défectueuses ou sans dispositif de sécurité, comme par exemple des déflecteurs ou bacs à herbe, en place.

- Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au dessus de son régime nominal car cela peut être dangereux.

- Débrayer toutes les lames et actionner l'embrayage avant de mettre le moteur en marche.

- Mettez le moteur en marche ou mettez le contact avec soin selon les instructions, les pieds éloignés des lames.

- Ne mettez pas le moteur en marche lorsque vous vous trouvez devant la goulotte d'éjection.

- Ne mettez pas les mains ou les pieds près ou sous les parties rotatives. Tenez-vous toujours à l'écart de l'orifice de sortie

- Ne ramassez ou ne transporter jamais la tondeuse à gazon pendant son fonctionnement

- Arrêtez la machine et débrancher le câble de bougie.

- avant de retirer l'insert broyeur ou avant de retirer la goulotte d'éjection pour la nettoyer.

- avant de contrôler, nettoyer ou travailler sur le carter de coupe,

- avant de retirer un objet coincé dans le tondeuse.

- si la machine commence à vibrer anor- malement.

- Arrêtez la machine.

- en tous temps lorsque vous vous éloignez de la tondeuse à gazon

- avant le ravitaillement en combustible.

- Lorsque la tonte est terminée, réduisez les gaz avant de couper le moteur et, si le tondeuse à gazon est équipé d'un robinet d'arrêt du carburant, fermez celui-ci.

ATTENTION : LES ENFANTS PEUVENT ÊTRE BLESSÉS PAR CET ÉQUIPEMENT. Selon l'Académie américaine de pédiatrie, il faut que les enfants aient au minimum 12 ans avant d'utiliser une tondeuse à pousser et au minimum 16 ans avant d'utiliser une tondeuse autoportée.

• Il ne faut pas dépasser un angle maximum de 15° pour charger et décharger cette machine.
• Le port d'Équipements de protection individuelle (EPI) appropriés est conseillé pendant l'utilisation de cette machine et comprend (au moins) des chaussures robustes, des lunettes de sécurité et des protections auditives. Ne tondez pas en chaussures découvertes et/ou à bout ouvert.
• Les niveaux de vibrations indiqués dans le présent manuel ne sont pas ajustés pour l'exposition des travailleurs aux vibrations. Il convient aux employeurs de calculer les valeurs équivalentes à 8 heures d'exposition (Aw) et de limiter en conséquence l'exposition des travailleurs.
• Veillez à informer une tierce personne que vous êtes en train de tondre à l'extérieur.

IV. Entretien et Entreposage

• Assurez-vous que tous les écrous, boulons et vis sont bien serrés pour être certain que l'équipement est prêt à fonctionner de nouveau, dans de bonnes conditions.
• Ne jamais entreposer le tondeuse à gazon avec du carburant dans le réservoir, dans un bâtiment où les vapeurs pourraient s'enflammer au contact d'une flamme ou d'une étincelle de l'allumage.
• Attendre le refroidissement du moteur avant d'entreposer la tondeuse dans un espace fermé.
• Pour supprimer les risques d'incendie s'assurer que le moteur, le pot d'échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l'herbe, des feuilles ou des surplus de graisse.
• Vérifier souvent le bac ou le collecteur pour vous assurer qu'il est propre et qu'il n'est pas endommagé.
• Pour plus de sécurité, remplacer systématiquement les pièces usées ou détériorées.
• Si le réservoir de carburant doit être vidangé, procéder à cette opération à l'extérieur.

Ces symboles peuvent se trouver sur votre machine ou dans les publications fournies avec le produit. Apprenez à comprendre la signification de ces symboles. Conforme aux clauses et amendements actuels des directives et des normes indiquées dans le tableau des performances du produit.

Déployez le manche dans la direction de la flèche. Une fois le manche déployé, serrez les écrous à oreilles.

MONTAJE Empuñadura

Installation du Câble de Démarreur (Bouton en T)

• Desserrer le bouton en T.
- Baisser la commande de manoeuvre contre la poignée supérieure et tirer doucement sur la ficelle de démarreur jusqu'à ce que celle-ci glisse dans l'ouverture de l'oeillet.
- Serrez le bouton en T.

Instale la Cuerda de Arranque (Perilla en T)

Assemblage et montage du collecteur d'herbe

- Mettez en place le collecteur d'herbe avec sa partie dure vers le bas.

- Passez les fixations plastiques par dessus le cadre.

- Le collecteur se met en place en appuyant le volet au cadre.

Vidage du collecteur d'herbe

• Coupez le moteur en lâchant la commande.
• Levez le volet arrière et enlevez le collecteur au moyen de sa poignée.
• Ne pas le traîner au sol, cela qui risque d'user inutilement le tissu du sac collecteur.

fr Pour Convertir la Tondeuse

(II) POUR LE RAMASSAGE ARRIÈRE -

• Le ramasse-herbe est installé.

POUR LE BROYAGE -

• La volet arrière (1) est fermé.

Para Convertir la Segadora

La tondeuse peut être réglée pour des hauteurs de coupe différentes. Choisissez la hauteur de coupe désirée au moyen du levier de chaque roue. Appuyez le levier contre la roue et réglez la hauteur de coupe. Toutes les roues doivent être réglées identiquement, sinon la coupe sera inégale.

Ajuste

Remplissez le moteur avec de l'huile pour moteur. Les huiles SAE30 peuvent être utilisées. (Lisez aussi les in struc tions ci-jointes concernant le moteur.)

Relleno de aceite

Placez la tondeuse sur une surface bien plane. Attention, ni gravier ni gravillons. Remplissez le réservoir d'essence pure pas de melange 2 temps. Ne pas faire le plein quand le moteur est en marche.

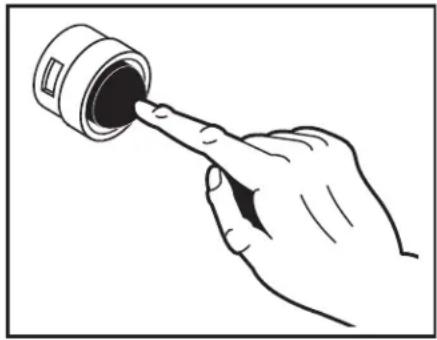

- Pour mettre un moteur froid en marche, poussez le disp. d'amorçage (3) fois avant d'essayer de le faire démarrer puis poussez fermement. Cette étape n'est pas habituellement nécessaire pour faire démarrer un moteur qui a déjà fonctionné pendant quelques min utes.

- Maintenez la commande contre le guidon et tirez vivement sur le starter. Puis lâchez doucement la ficelle.

- Coupez le moteur en lâchant la commande.

REMARQUE: Sous des températures plus froides il peut être nécessaire de répéter les étapes d'amorçage. Sous des températures plus chaudes trop amorcer peut étouffer le moteur et il refusera de démarrer. Si vous étouffez le moteur, attendez quelques minutes avant d'essayer de le remettre en marche et NE répétez PAS les étapes d'amorçage.

- La mise en fonction (1) et l'arrêt (2) se font grâce au guidon d'embrayage fixé à la partie supérieure du mancheron.

Funcionamiento

La tondeuse ne doit pas être utilisée sur un terrain dont la pente dépasse 15°. Il pourrait se produire des problèmes avec le graissage du moteur.

Aplicacion

fr Au cours de la période de croissance intensive, coupez l'herbe au moins deux fois par semaine. Ne jamais couper plus de 1/3 de la hauteur de l'herbe, particulièrement en période de sécheresse. Tondez la première fois avec la tondeuse réglée sur une position haute de coupe. Vérifiez le résultat et abaissez ensuite à la hauteur souhaitée. Si l'herbe est très haute, passez la tondeuse lentement, éventuellement, la passer deux fois.

Toujours debrancher la bougie avant réparation nettoyage entretien. Après 5 heures d'utilisation, resserrer vis et écrous. Vérifier l'huile. Lorsque la tondeuse est inclinée sur le côtc, il faut que la bougie occupent la position la plus élevée.

Inspeccion

Arrêter le moteur et vérifier la jauge à julie. Le niveau doit être situé entre FULL (plein) et ADD (ajoutez). AT-TENTION: il faut que la jauge soit vissé à fond pour obtenir un résultat correct. Evitez de mettre trop d'huile.

Periódicamente

Annuellement (à fin de la saison)

Aiguisage et équilibrage de la lame. Débrancher la bougie. Mettre des gants de protection avant de mettre en place ou d'enlever la lame. Démontez-la et donnez-la à aiguiser à un professionnel. Bien resserer la vis après remontage (47–54 Nm).

REMARQUE: Avant de renverser la tondeuse pour vidanger l'huile, videz complètement le réservoir d'essence.

Changez l'huile à chaque saison ou après 25 heures de marche. Allumez le moteur, arrêtez-le et enlevez le câble d'allumage. Enlevez la jauge à julie et vider l'huile. Puis remplissez avec de l'huile neuve (les huiles SAE 30 sont utilisables).

Votre moteur ne fonctionnera pas correctement et risque d'être endommagé en cas d'utilisation d'un filtre à air encrassé. Remplacez le filtre à air toutes les 100 heures de fonctionnement ou toutes les saisons, à la première des deux occurrences. Procédez à un entretien plus fréquent du filtre à air en cas d'utilisation dans des conditions poussiéreuses.

POUR NETTOYER L'ÉLÉMENT DE FILTRE À AIR –

• Retirez le couvercle (1).
- Retirez avec précaution l'élément en mousse.
- Lavez l'élément en mousse (2) dans une solution d'eau et de détergent liquide.
- Enveloppez l'élément en mousse dans un chiffon et séchez-le par pression.
- Appliquez une légère pellicule d'huile moteur propre sur l'élément en mousse. Essorez dans un chiffon pour éliminer l'excès d'huile. Ne le saturez pas.
- Mettez l'élément en mousse en place, puis réinstallez le couvercle.

FILTRO DE AIRE

Débranchez la bougie. Videz le réservoir d'essence. En cas de transport par un service public, il faut vider et l'essence et l'huile.

REMARQUE: Avant de renverser la tondeuse pour vidanger l'huile, videz complètement le réservoir d'essence.

INFORMACIONES GENERALES Transporte
