MODE D'EMPLOI 8040 VELLEMAN

Amplificateur mono de puissance haut de gamme

Amplificateur mono MOSFET .

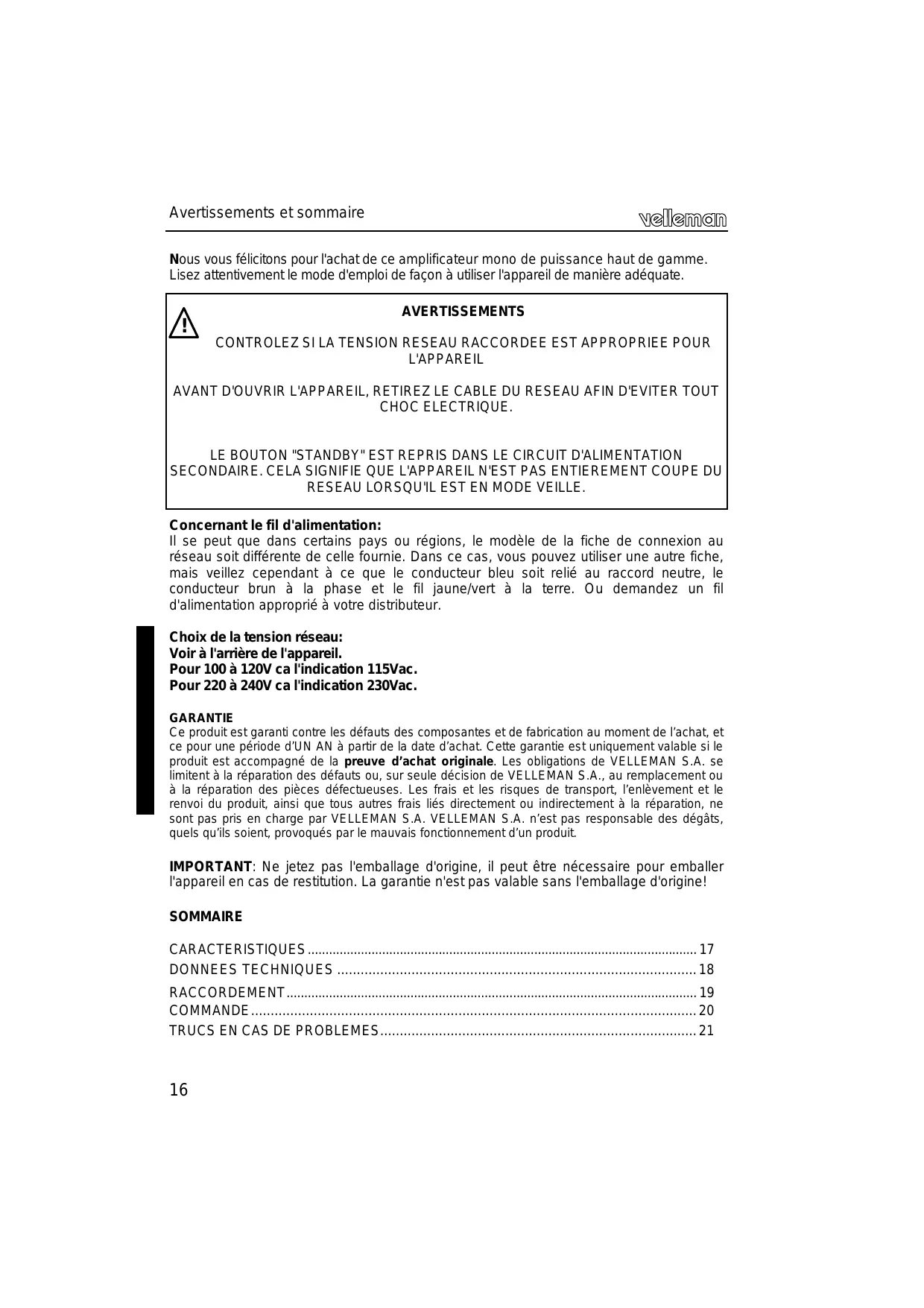

Nous vous félicitons pour l'achat de cet amplificateur mono de puissance haut de gamme. Lisez attentivement le mode d'emploi afin d'utiliser l'appareil de manière appropriée.

Contrôlez si la tension réseau raccordée est appropriée pour l'appareil.

AVANT D'OUVRIR L'APPAREIL, RETIREZ LE CÂBLE DU RÉSEAU AFIN D'ÉVITER TOUT CHOC ÉLECTRIQUE.

LE BOUTON "STANDBY" EST REPRIS DANS LE CIRCUIT D'ALIMENTATION SECONDAIRE. CELA SIGNIFIE QUE L'APPAREIL N'EST PAS ENTIÈREMENT COUPÉ DU RÉSEAU LORSQU'IL EST EN MODE VEILLE.

Concernant le fil d'alimentation

Il se peut que dans certains pays ou régions, le modèle de la fiche de connexion au réseau soit différent de celui fourni. Dans ce cas, vous pouvez utiliser une autre fiche, mais veillez cependant à ce que le conducteur bleu soit relié au raccord neutre, le conducteur brun à la phase et le fil jaune/vert à la terre. Ou demandez un fil d'alimentation approprié à votre distributeur.

Choix de la tension réseau :

Voir à l'arrière de l'appareil.

Pour 100 à 120V, l'indication est 115Vac.

Pour 220 à 240V, l'indication est 230Vac.

Garantie

Ce produit est garanti contre les défauts des composants et de fabrication au moment de l'achat, et ce pour une période d'UN AN à partir de la date d'achat. Cette garantie est uniquement valable si le produit est accompagné de la preuve d'achat originale. Les obligations de VELLEMAN S. A. se limitent à la réparation des défauts ou, sur seule décision de VELLEMAN S. A., au remplacement ou à la réparation des pièces défectueuses. Les frais et les risques de transport, l'enlèvement et le renvoi du produit, ainsi que tous autres frais liés directement ou indirectement à la réparation, ne sont pas pris en charge par VELLEMAN S. A. VELLEMAN S. A. n'est pas responsable des dégâts, quels qu'ils soient, provoqués par le mauvais fonctionnement d'un produit.

IMPORTANT : Ne jetez pas l'emballage d'origine, il peut être nécessaire pour emballer l'appareil en cas de restitution. La garantie n'est pas valable sans l'emballage d'origine !

Sommaire

CARACTÉRISTIQUES 17

DONNÉES TECHNIQUES 18

RACCORDEMENT 19

COMMANDER 20

TRUCS EN CAS DE PROBLÈMES 21

Caractéristiques

Concept sans compromis d'une qualité excellente. - Se place idéalement à côté du haut-parleur. (Un câble court suffit pour la connexion avec le haut-parleur). Possibilité d'activation automatique lors de la détection d'un signal d'entrée. Désactivation automatique en l'absence d'un signal d'entrée. Boîtier exclusif en aluminium et excellente finition. Section de puissance de qualité avec le CI D-MOS. Condensateurs d'alimentation pour un total de 40 000 µF. Protection CC des haut-parleurs sans relais. Indication de distorsion "real clipping". Mètre de puissance éclairé. Sortie 'bypass' pour haut-parleurs à bi-câblage via amplificateurs séparés. Double protection contre la surchauffe avec indication LED. Connexions d'entrée et connexions haut-parleur haut de gamme. Protection contre les surcharges.

Entrée :

Sensibilité d'entrée : 0 dBm = 0,775 VRMS

Impédance d'entrée : 15 kΩ

Tension d'entrée minimale pour l'activation automatique : 5 mVrms

Sortie :

Puisance de sortie max. RMS 40: 90W

Puis 8 Ω : 70W

Puissance de sortie dynamique RMS à 4 Ω : 125W

Impédance de charge min. : 4 Ω

Facteur d'amortissement / réf. 8 ohm 100 Hz : > 1000

Spécifications audio :

Rapport Signal/Bruit (pondéré en A, ref. 0 dB) : > 105 dB

Distorsion harmonique totale : 0,003 % @ 1 kHz ref. 1 W

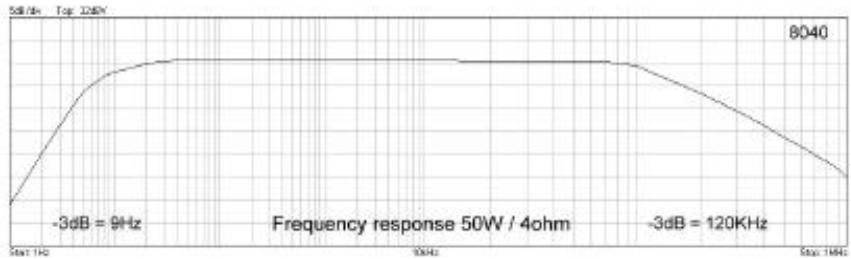

Réponse en fréquence : 9 Hz à 120 kHz (-3 dB) à 50 W.

Alimentation (selon la version)

Tension CA : 115Vac (110V à 120V).

Tension CA : 230Vac (220V à 240V).

Consommation : 100 W max.

Dimensions : 290 x 165 x 68 mm / 11,4" x 6,5" x 2,7"

*Sous réserve de modifications.

Raccordement

Placez l'amplificateur à un endroit bien ventilé. Veillez à ne jamais faire fonctionner l'amplificateur dans un environnement non ventilé.

Connectez l'entrée de l'amplificateur à la sortie d'un préamplificateur approprié ou d'un amplificateur de contrôle (par exemple un de nos modèles 4100, 8020, 8021). Utilisez des câbles de raccordement courts et de très bonne qualité pour les signaux. Respectez la différence entre le canal gauche et le canal droit dans la configuration stéréo. Connectez le câble d'alimentation au réseau. Veillez à la tension correcte.

Il faut toujours couper le courant avant d'effectuer les connexions.

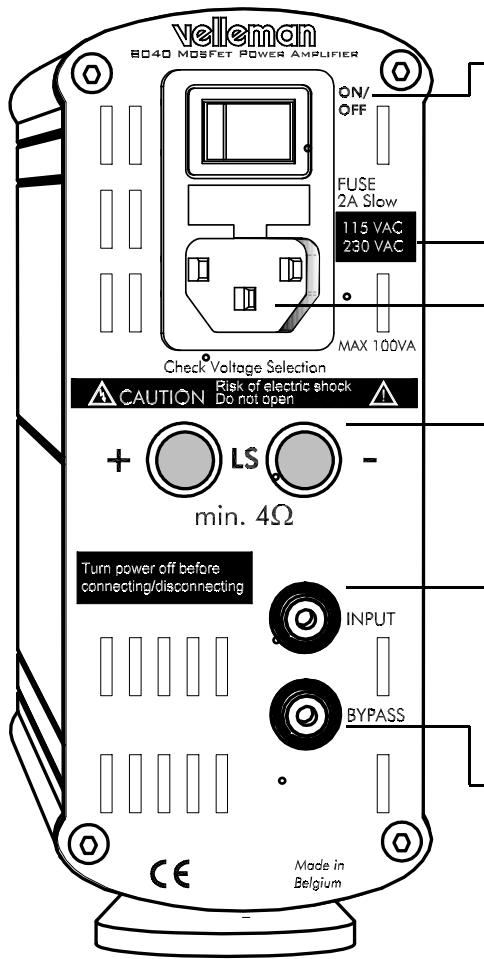

1. Interrupteur principal. Coupez le courant au moyen de cet interrupteur si vous ne comptez pas utiliser votre appareil pendant une longue période.
2. Indication de la tension réseau.
3. Connecteur de réseau et porte-fusible. Remplacez par un fusible du même type.
4. Sorties vers les haut-parleurs ; utilisez des câbles haut-parleur de qualité (min. 4 mm). Respectez la polarité des haut-parleurs.
5. Connecteur d'entrée du signal. Utilisez des câbles de qualité pour le raccordement au préamplificateur ou à l'amplificateur de contrôle.
6. Sortie de dérivation (bypass) du signal. Utilisez cette sortie si vous employez des amplificateurs et des haut-parleurs séparés pour les hautes et basses fréquences.

Voir exemples de montage aux pages 2 et 3.

Commande

ATTENTION : Tournez le bouton de réglage du volume du préamplificateur au minimum avant de brancher l'(les) amplificateur(s) de sortie.

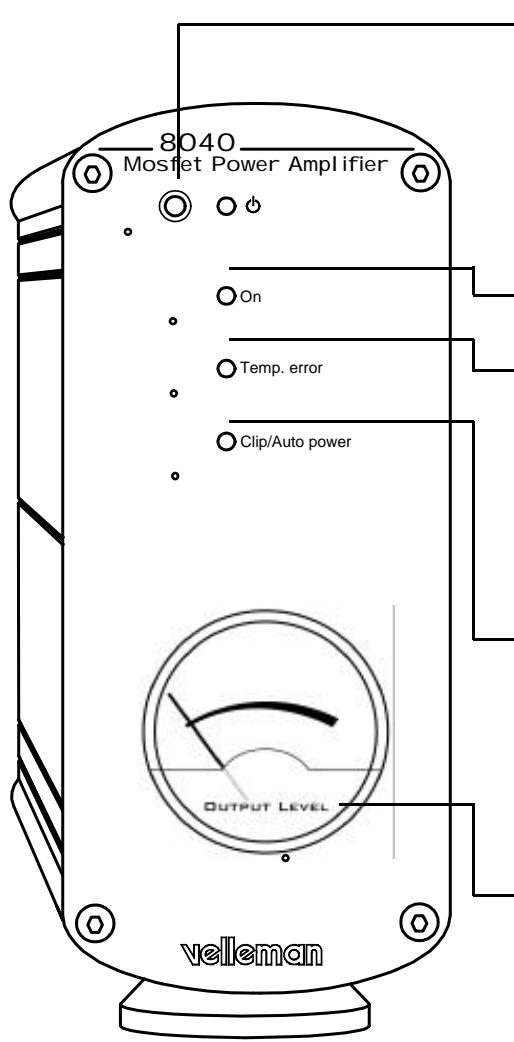

1. Bouton Veille/Auto et indication. Appuyez brièvement sur ce bouton pour allumer l'appareil ou le mettre en position veille. Gardez le bouton enfoncé pour activer le mode 'Auto Power' (*). La LED confirmant le mode Auto Power s'allume (voir 4).
2. LED 'ON'. Indique que l'appareil est en fonction.
3. Affichage normal de température. Celui-ci s'allume lorsque la température de l'amplificateur est trop élevée. À ce moment, le son sera atténué. Le son redeviendra normal dès que la température aura atteint un niveau acceptable.
4. Indication de distorsion "Real-Clipping". La meilleure qualité sonore s'obtient même lorsque cette LED n'est pas allumée de manière constante. Indication du mode "Auto power" pendant que le mode veille est activé.
5. Affichage luminescent du niveau de sortie.

Trucs en cas de problèmes

Pas de son provenant des haut-parleurs.

L'amplificateur de sortie est débranché. Le by-pass est utilisé en tant qu'entrée.

La mémoire auto-power a été effacée.

Il y a eu une coupure de tension. L'amplificateur a été débranché manuellement.

Les haut-parleurs émettent un ronflement.

Pour contrôler si c'est bien l'amplificateur qui ronfle, déconnectez d'abord les entrées. Utilisez des fils audio de bonne qualité. Contrôlez la prise de terre du connecteur de réseau. Tenez l'amplificateur à l'écart de champs magnétiques, par exemple un adaptateur réseau ou d'autres appareils alimentés par la tension du réseau.

L'appareil semble ne plus fonctionner et/ou les voyants LED ne fonctionnent plus.

L'électricité statique ou la foudre sont une cause possible. Débranchez l'appareil du réseau pendant environ 10 secondes pour redémarrer le processeur interne. Contrôlez le fusible du réseau (d'abord débrancher la fiche du réseau), ne remplacez le fusible que par un fusible de même type. Un fusible de réserve se trouve dans le support de fusibles.
