8040 - Audioversterker VELLEMAN - Gratis gebruiksaanwijzing en handleiding

Merk	VELLEMAN
Model	8040
Producttype	MOSFET mono-versterker
Afmetingen (L x B x H)	290 x 165 x 68 mm
Voeding (spanning)	115 Vac (110-120 V) of 230 Vac (220-240 V) afhankelijk van versie
Maximaal verbruik	100 W
RMS-uitgangsvermogen (4 Ω)	90 W
RMS-uitgangsvermogen (8 Ω)	70 W
Dynamisch RMS-uitgangsvermogen (4 Ω)	125 W
Minimale belastingsimpedantie	4 Ω
Dempingsfactor (8 Ω, 100 Hz)	> 1000
Signaal/ruisverhouding (A-gewogen)	> 105 dB
Totale harmonische vervorming (1 kHz, 1 W)	0,003 %
Frequentierespons (50 W, -3 dB)	9 Hz – 120 kHz
Ingang: gevoeligheid	0 dBm = 0,775 Vrms
Ingang: impedantie	15 kΩ
Belangrijkste functies	Automatisch in-/uitschakelen, relaisloze DC-beveiliging, "Real Clipping"-vervormingsindicatie, verlichte vermogensmeter, bypass-uitgang, dubbele thermische beveiliging
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Voor onderhoud loskoppelen.
Veiligheid	Loskoppelen voor opening; niet gebruiken in een niet-geventileerde omgeving; vervang de zekering door een identiek type.
Reserveonderdelen en repareerbaarheid	Reservezekering meegeleverd in de houder; 1 jaar garantie (onder voorbehoud van voorwaarden).

Veelgestelde vragen - 8040 VELLEMAN

Hoe sluit ik de VELLEMAN 8040 versterker aan?

Sluit de ingang aan op een voorversterker (bijv. modellen 4100, 8020). Gebruik kwaliteitssignaal kabels. Sluit de luidsprekers aan op de uitgangsklemmen met respect voor de polariteit. Sluit de voedingskabel aan na controle van de netspanning.

Hoe activeer ik de Auto Power-modus?

Houd de Standby/Auto knop ingedrukt tot de LED 'Auto Power' brandt. In Auto-modus schakelt de versterker automatisch in bij detectie van een ingangssignaal (min. 5 mVrms) en schakelt naar standby na signaalafwezigheid.

Wat te doen als er geen geluid uit de luidsprekers komt?

Controleer of de versterker is ingeschakeld (LED 'ON'). Zorg dat de ingang correct is aangesloten, de voorversterker aanstaat en het volume niet op minimum staat. Controleer ook of de Auto Power-modus niet is uitgeschakeld door een stroomonderbreking.

Waarom maken de luidsprekers een bromgeluid?

Ontkoppel eerst de ingangen om de versterker te isoleren. Als het brommen aanhoudt, controleer dan de aarding van het stopcontact. Gebruik kwaliteits afgeschermde audiokabels en plaats de versterker weg van transformatoren of andere apparaten die magnetische velden genereren.

Wat betekent de LED 'Real Clipping'?

Deze LED geeft vervorming door clippen van het signaal aan. Stel voor optimale geluidskwaliteit het volume zo in dat deze LED niet continu brandt. Als hij vaak oplicht, verlaag dan het niveau van de voorversterker.

Hoe gebruik ik de bypass-uitgang?

De bypass-uitgang maakt het mogelijk een tweede versterker aan te sluiten voor bi-wiring (scheiding van hoge en lage frequenties). Sluit deze uitgang aan op de ingang van de extra versterker. Raadpleeg het aansluitschema op pagina 2 en 3 van de handleiding.

Het apparaat raakt oververhit, wat te doen?

Controleer de ventilatie rond het apparaat. De oververhittings-LED brandt en het geluid wordt gedempt tot afkoeling. Plaats de versterker niet in een afgesloten ruimte. Als het probleem aanhoudt, verlaag dan het volume of de belasting van de luidsprekers.

Hoe vervang ik de zekering?

Koppel eerst de voedingskabel los. Open de zekeringhouder bij de netaansluiting. Vervang de defecte zekering door een zekering van hetzelfde type en dezelfde waarde. Een reservezekering is meegeleverd in de houder.

Wat is de juiste voedingsspanning?

Controleer de aanduiding op de achterkant van het apparaat: 115 Vac voor versies 100-120 V, 230 Vac voor versies 220-240 V. Sluit de versterker nooit aan op een andere spanning dan aangegeven.

De versterker gaat niet meer aan, wat controleren?

Zorg dat de voedingskabel is aangesloten en het stopcontact stroom heeft. Controleer de zekering (zie vorige vraag). Als statische elektriciteit of bliksem het apparaat heeft gestoord, koppel het dan 10 seconden los van het net om de interne processor te resetten.

GEBRUIKSAANWIJZING 8040 VELLEMAN

Hartelijke dank voor de aanschaf van deze hoogwaardige high-end mono mosfet vermogen versterker. Lees de gebruiksaanwijzing aandachtig, zodate u het apparaat op de juiste manier gebruikt.

WAARSCHUWINGEN

CONTROLER OF DE AANGESLOTEN NETSPANNING, OVEREENKOMT MET HET TOESTEL

ALVORENS HET TOESTEL TE OPENEN MOET MEN HET NETSNOER VERWIJDEREN, OM ELEKTRISCHE SCHOKKEN TE VERMIJDEN.

DE "STANDBY" SCHAKELAAR IS IN HET SECUNDAIRE VOEDINGSCIRCUIT OPGENOMEN. DIT BETEKENT DAT HET APPARAAT NIET VOLLEDIG VAN HET NET IS LOSGEKOPPELD ALS HET TOESTEL OP "STANDBY" STAAT.

Over het netsnoer:

Het is möglichk dat in bepaalde landen of gebieden, de uitvoering van de netstekker anders is dan hetgeen bijgeleverd. In dat geval kan men een andere stekker monteren, men要去erECHTER op letten dat de blauwe geleider met de neutrale aansluiting verbonden wordt, de bruine geleider met de fase en de geel/groene draad met de aarding. Of vraag uw verdeler voor een gepast netsnoer.

Keuze van de netspanning:

Zie achechterkant van het toestel.

Voor 100 tot 120Vac de 115Vac aanduiding.

Voor 220 tot 240Vac de 230Vac aanduiding.

WAARBORG

Dit produit is gewaarborgd wat betreft gebreaken in materialen en vakmanschap op het ogenblick van de aankoop en dit gedurende eenperiode van EEN JAAR vanaf de aankoop. De waarborg geldt enkel indien het produit voergelegd worden met het origineel aankoop bewijs. De verplichtingen van VELLEMAN N.V. beperken zich tot het herstellen van defecten of, maar vrijkeuze van VELLEMAN N.V., tot het verrangen of herstellen van defecte onderden. Kosten en risico's van transport; het wegemen en terugplaatsen van het produit, evenals om het even welke andere Kosten die rechtsstreeks of onrechtstreeks verband houden met de herstellung, worden Niet door VELLEMAN N.V. vergoed. VELLEMAN N.V. is nicht verantwoordelijk voor schade van gewijk welke aard,veroorzaakt door het falen van een product.

BELANGRIJK: Gooi de originele verpakking Niet weg, deze kan nodig+zijn om het toestel te verpakken bij terugzending. Bij gebruik van een Niet originele verpakking, vervalt de waarborg!

INHOU

KENMERKEN 11

SPECIFICATIONS. 12

AANSLUITINGEN 13

BEDIENING 14

TIPS BIJ PROBLEMEN 15

KENMERKEN

l Compromisloos ontwerp van uitzonderlijke kwaliteit.
l Ideaal voor hetplaatsen naast de luidspreker. (Korte aansluitkabel maar de luidspreker).
"Auto"-aan möglichkeid indien een ingangssignaal gedetecteerd is.
"Auto"-uit functie bij afwezigheid van ingangssignaal.
l Exclusive aluminum behuizing en uitstekende afwerking.
Hoog kwalitatieve vermogensectie met de D-MOS IC.
Buffercondensatoren voor een totaal van 40.000 F .
Relaisloze DC-beveiliging van de luidsprekers.
Real Clipping Indicatie.
Verlichte vermogenmeter.
Bypass-uitgang laut „BI-AMPING' toe (2 x K8040).
Een dubbele oververhittingbeveiliging met LED indicatie.
Luidsprekers - en ingangsaansluitingen van hoge kwaliteit.
Overbelastingsbeveiling.

SPECIFICATIES*

Ingang :

Ingangsgevoeligheid 0dBm = (0.775VRMS)

Ingangsimpedantie : 15KO

Min. ingangsspanning voor automatisch inschaken 5mV rms

Uitgang :

Maximum RMS uittgangsvermogen 4O : .90W

Maximum RMS uitgangsvermogen 80 :............70W

Dynamisch RMS uitgangsvermögen bij 4O: 125W

Minimumbelastingsimpedantie: 4O

Dempingsfactor / ref. 8ohm 100Hz ..>1000

Audio specificaties :

Signaal/ruis verhouding (A-gewogen ref. 0dBuit) : ....>105dB

Totale harmonische verrorming : .003% @1KHz ref 1W

Frequentieweergave : 9Hz tot 120KHz (-3dB) in 50W

Voeding (afhankelijk van versie) :

AC spanning : 115Vac (110V tot 120V).

AC spanning : 230Vac (220V tot 240V).

Verbruik : 100W max.

Afmetingen : 290x165x68mm 11.4"x6.5"x2.7"

Gewicht (Netto) : 3.4Kg (7.5Lbs).

*Wijzigingen voorbehonden.

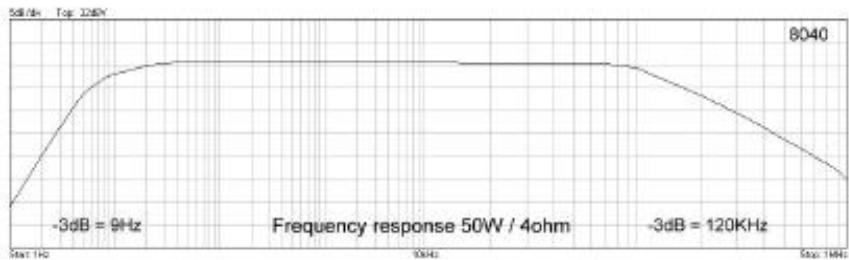

Uitgangsgrafieken

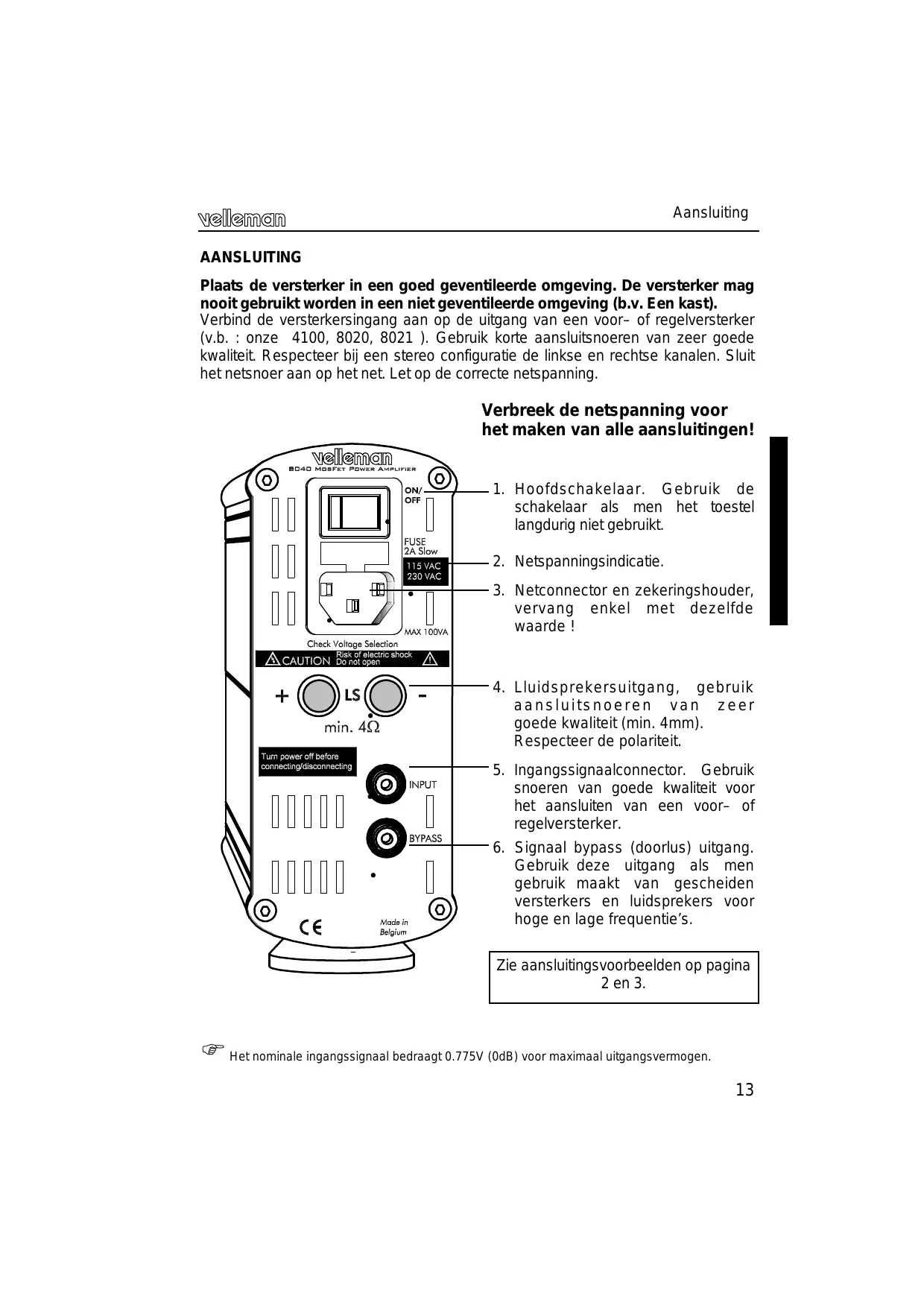

AANSLUITING

Plaats de versterker in een goed geventileerde omgeving. De versterker mag nooit gezruikt worden in een Niet geventileerde omgeving (b.v. Een kast).

Verbind de versterkeringang aan op de uitgang van een voor- of regelversterker (v.b.: once 4100, 8020, 8021). Gebruik korte aansluitsnoeren van zeer goede kwaliteit. Respecteer bij een stereo configuratie de linkse enrechtse kanalen. Sluit het netsnoer aan op het net. Let op de correcte netspanning.

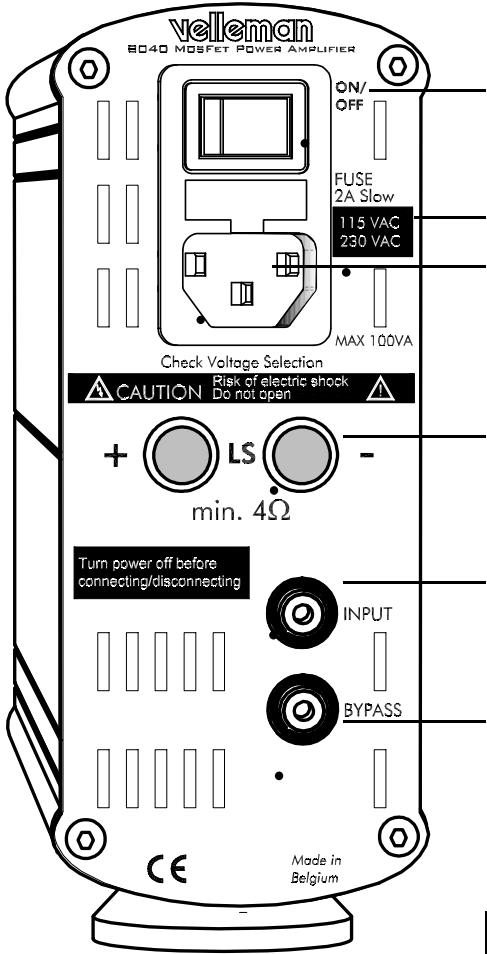

Verbreek de netspanning voor het makeen van alle aansluitingen!

1. Hoofdschakelaar. Gebruik deschakelaar als men het toestel langdurig nicht gebruikt.
2. Netspanningsindicatie.
3. Netconnector en zekeringshoulder, verwang enkel metdezelfdewaarde!
4. Lluidsprekersuitgang, gebruik aansluitsnoeren van zeer goede kwaliteit (min. 4mm). Respecteer de polariteit.
5. Ingangssignaalconnector. Gebruik snoeren van goede kwaliteit voor het aansluiten van een voor- of regelversterker.
6. Signaal bypass (doorlus) uitgang. Gebruik deze uitgang als men gebruik maakt van geschadenversterkers en luidsprekers voor hoge en lage freiendentie's.

Zie aansluitingsvoorbeelden op pagina 2 en 3.

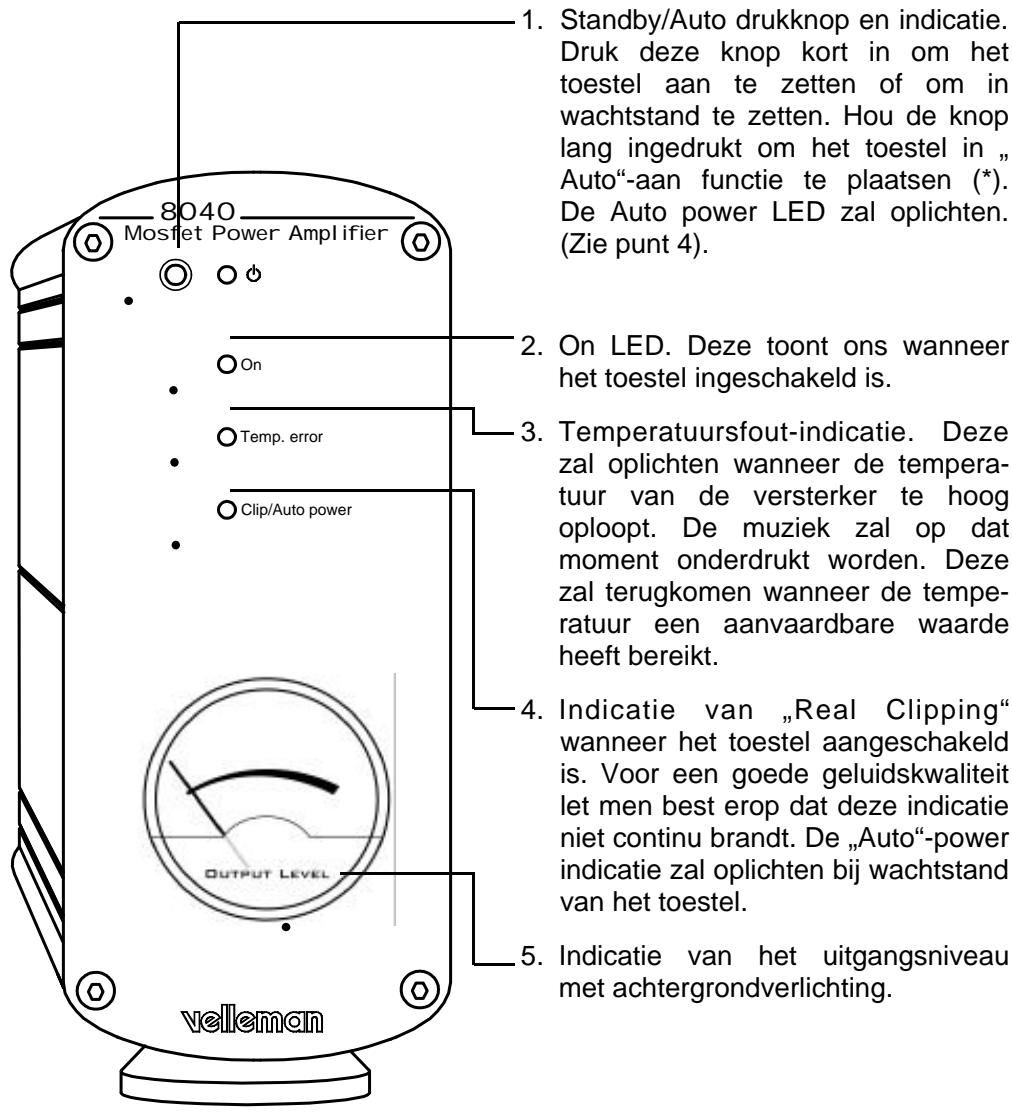

BEDIENING

AANDACHT: Draai vór het inschakelen van de eindversterker(s), de volume regeling van de voorversterker op het minimum.

(*) In de „Auto power“ mode zal het toestel zichelf aanschakelen wanner het een ingangssignaal (min. 5mV) hebts gedetecteerd. Dit is een practische funktie als de versterker naast de luidsprekers is geplaatst. De versterker zal terugkeren maar de „Auto“standby functie wanner er geen ingangssignaal更是 gedetecteerd gedurende 15min . Indien gedurende de „Auto power“ mode het toestel manueel in- of uitgeschakeld worden, za de „Auto power“ functie gesesactiveerd worden.

TIPS BIJ PROBLEMEN

Problem

Geen geluid uit de luidsprekers.

Het auto power geheugen is gewist.

Er komt brom uit de luidsprekers.

Het toestel blijkt nicht更是werken en/of de LEDindicaties werken nichtmeer.

Mogelijkkeoorzaak

De eindversterker staat uit.
De bypass is gebruikt als ingang.

Er is een spanningsonderbreking geweest. De versterker is handmatiguitgeschakeld.

Om te controleren of de versterker "zelf" bromt, kan men best eerst de ingangen loskoppelen. Gebruik hoogwaardige audio snoeren. Controller de a Harding van de netconnector. Zorg er voor dat de versterker Niet te zich in de buurt komt van magnetische velden zoals een netadapter of andere toestellen die werken op netspanning.

Statische elektriciteit of血液循环 kan een oorzaak zijn. Koppel het toestel los van het lichtnet voor ongeveer 10 seconden, dit za de interne processor herstarten. Controller de net zekering (eerst de netstekker loskoppelen) verrang de zekering enkel door een gegaste waarde. Een reserve zekering bevindt zich in de zekeringhouder.
