OLYMPIC 400 - Tondeuse à gazon MASPORT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon hélicoïdale
Marque	MASPORT
Modèle	OLYMPIC 400
Poids	69 kg
Largeur de coupe	400 mm
Alimentation	Essence (moteur 4 temps)
Hauteur de coupe	Réglable par volant (min. recommandé 7 mm)
Système de coupe	Lame hélicoïdale et lame inférieure
Entraînement	Rouleau arrière avec embrayage
Arceau de détection présence utilisateur	Sur certains modèles (arrêt automatique du moteur)
Vitesse du moteur	Réglable par levier d'accélérateur
Bac de ramassage	Inclus
Guidon	Double, pliable avec verrous à came
Hauteur de guidon	Réglable

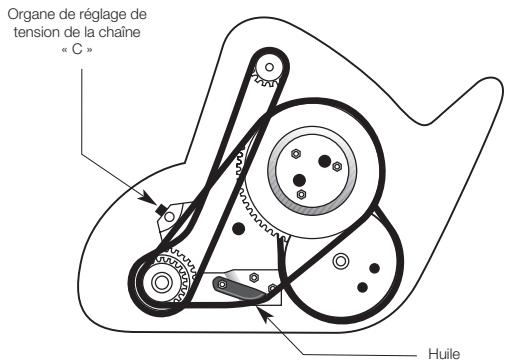

Lubrification	Chaînes de transmission toutes les 25 heures d'utilisation
Nettoyage	Après chaque utilisation, éviter nettoyeur haute pression
Rangement hivernal	Vider le réservoir, vidanger l'huile, protéger les lames
Sécurité	Porter lunettes et casque, garder pieds/mains éloignés des lames
Pièces détachées	Disponibles via réparateur agréé Masport
Garantie	Incluse

FOIRE AUX QUESTIONS - OLYMPIC 400 MASPORT

Comment régler la hauteur de coupe sur la tondeuse OLYMPIC 400 ?

Tournez le volant situé juste devant le carter : dans le sens inverse des aiguilles d'une montre pour réduire la hauteur, dans le sens des aiguilles pour l'augmenter. Ne descendez pas en dessous de 7 mm pour préserver la santé du gazon.

Que faire si la tondeuse ne démarre pas ?

Vérifiez le carburant (niveau, ancienneté), la bougie (propreté, connexion), le filtre à air (propreté), et l'accélérateur. Si le moteur est noyé, placez le starter sur OFF et tirez 6 fois sur le cordon.

Comment ajuster la lame hélicoïdale ?

Tournez les vis de réglage 'B' des deux côtés dans le sens horaire jusqu'à ce que la lame hélicoïdale effleure la lame inférieure. Utilisez une feuille de papier pour tester : elle doit être légèrement pliée, non coupée. Un serrage excessif accélère l'usure.

Comment entretenir la tondeuse après utilisation ?

Nettoyez soigneusement le moteur, le châssis, les roues et le bac de ramassage. Évitez le nettoyeur haute pression. Lubrifiez les chaînes, pivots et câbles toutes les 25 heures avec de l'huile SAE30-40.

Que faire si la coupe est irrégulière ou des bandes non coupées ?

Vérifiez le contact entre la lame hélicoïdale et la lame inférieure (réajustez si nécessaire), la hauteur de coupe (réduisez-la), ou l'usure des bords de coupe (réusinez-les). Assurez-vous que la lame inférieure ne touche pas le sol.

Comment régler l'embrayage des rouleaux ?

Ajustez d'abord le support de fixation du câble au sommet du guidon en tournant la molette dans le sens antihoraire pour augmenter la pression. Si nécessaire, ajustez le boulon d'attelage sous le carter de chaîne jusqu'à ce que le levier d'embrayage soit parallèle à la paroi latérale.

Comment ranger la tondeuse pour l'hiver ?

Fermez la soupape d'arrêt, videz le réservoir d'essence, faites tourner le moteur jusqu'à épuisement. Vidangez l'huile moteur chaude et remplissez d'huile neuve. Retirez la bougie, versez 5 ml d'huile dans le cylindre. Éloignez la lame hélicoïdale de la lame inférieure et graissez les bords de coupe.

Quelles sont les précautions de sécurité importantes ?

Portez toujours des lunettes de protection et un casque anti-bruit. Gardez les pieds et les mains éloignés des lames en rotation. Ne tondez pas pieds nus ou en sandales. Ne laissez pas la tondeuse sans surveillance. Vérifiez le niveau de carburant avant de démarrer.

Comment installer les câbles de commande lors de l'assemblage ?

Le câble d'accélérateur se fixe au levier du carburateur avec une pièce en Z. Le câble d'embrayage des rouleaux est préinstallé en bas ; passez l'extrémité en Z dans le trou de l'arceau d'embrayage sous le guidon. Fixez les câbles avec des attaches. Repliez le guidon pour vérifier qu'ils ne sont pas tirés.

Que faire si le moteur surchauffe ?

Nettoyez les ailettes de refroidissement et les voies d'air. Vérifiez le niveau d'huile moteur. Assurez-vous d'utiliser la bougie recommandée. Si le problème persiste, consultez un réparateur agréé Masport.

MODE D'EMPLOI OLYMPIC 400 MASPORT

Veuillez lire attentivement ces instructions avant de monter votre tondeuse. Conserver ce manuel et celui du moteur dans un endroit sûr pour future référence.

Ce manuel couvre toute une gamme de tondeuses hélicoïdales Masport de types différents. Certaines fonctions ne s'appliquent peut-être pas à votre tondeuse.

Ne pas mettre en route la tondeuse avant qu'elle ait été montée correctement ou avant d'avoir lu et compris les instructions de ce manuel.

Ces instructions sont données à titre d'information et ne remplacent pas les lois en vigueur au niveau national ou régional de quelque manière que ce soit. Contacter les autorités locales pour toute clarification juridique concernant l'utilisation de cette tondeuse.

Conserver ces instructions dans un endroit sûr pour référence.

Sommaire

Symboles apparaissant dans ce manuel d'utilisation	23
Symboles apparaissant sur la tondeuse	23
Utilisation	24
Précautions de sécurité	24
Structure générale de la tondeuse hélicoïdale	25
Contenu de l'emballage	25
Assemblage	25
Avant toute utilisation	27
Utilisation de la tondeuse hélicoïdale	27
Ajustements pour une performance optimale	28
Entretien général	30
Nettoyage et rangement	30
Spécifications	30
Dépannage	31

Symboles apparaisant dans ce manuel d'utilisation

Danger potentiel ou situation dangereuse. Le non-respect de cette instruction peut mener à des blessures corporelles ou dégâts matériels.

Information importante concernant la manipulation. Le non-respect de cette instruction peut mener à un fonctionnement défectueux.

Information utilisateur. Permet d'apprendre à utiliser toutes les fonctions correctement.

Symboles apparaissant sur la tondeuse

Lire attentivement ce manuel d'utilisation avant toute utilisation de la tondeuse.

Utiliser à distance des autres personnes. Risque de projection de débris.

Toujours porter des lunettes de protection et un casque anti-bruit lors de l'utilisation.

Avertissement! Garder les pieds et les mains à distance de la lame rotative.

Arc-en-ciel de détection de la présence de l'utilisateur. Sur certains modèles uniquement - voir page 27.

Ci-dessus : Enclenchement de l'embrayage des rouleaux. Marche/Arrêt.

Utilisation

Pour des raisons de sécurité, la tondeuse hélicoïdale ne doit être utilisée que par des femmes. De plus, elle ne doit pas être utilisée par des personnes qui n'auraient pas lu ce manuel d'utilisation.

Informations de sécurité

Veuillez lire attentivement ces informations de sécurité et les instructions d'utilisation et les suivre à la lecture.

Avertissement

Bien que cette tondeuse ait été conçue pour une utilisation sans risque, il est essentiel de suivre les Instructions de Sécurité au Travail attentivement pour éviter tout accident ou dégât matériel.

Précautions de sécurité

BIEN CONNAITRE SA TONDEUSE HELICOIDEALE

Lire attentivement le manuel d'utilisation et les étiquettes attachées à la tondeuse hélicoïdale. Bien connaître ses applications et limitations ainsi que les risques potentiels qui lui sont attachés.

DROGUES, ALCOOL ET MEDICAMENTS

Ne pas utiliser cette tondeuse hélicoïdale si vous êtes sous l'influence de drogues, d'alcool ou de tout Médicament qui pourrait affecter votre capacité à l'utiliser correctement.

1. Notre tondeuse hélicoïdale est une machine électrique et non un jouet : elle doit donc toujours être utilisée avec précaution.
2. Ne jamais laisser les enfants utiliser la tondeuse hélicoïdale. Seules les personnes connaissant les instructions de fonctionnement décrites dans ce manuel devraient être autorisées à utiliser la tondeuse.
3. Lire le manuel dans son intégralité pour bien comprendre la fonction de tous les accessoires et de toutes les commandes.
4. Les autres personnes, enfants et animaux domestiques présents doivent se couvrir à distance de la zone d'utilisation, car des débris peuvent être éjectés de la tondeuse pendant l'utilisation.
5. Ne pas se tenir devant la tondeuse lors de la mise en marche du moteur ou lorsque la tondeuse est en marche.
6. Porter des lunettes de protection et un casque anti-bruit.
7. Ne pas utiliser la tondeuse pieds-nus ou en sandales ouvertes, mais porter de bonnes chaussures fermées.
8. Ne pas porter d'habits lâches qui pourraient se prendre dans les parties mobiles de la tondeuse.
9. Ne pas approcher les pieds ou les mains des lames de la tondeuse lorsque celle-ci est en marche.
10. Ne pas essayer d'ajuster les lames lorsque le moteur est en marche.
11. Ne pas laisser tourner la tondeuse sans surveillance.
12. Vérifier le niveau de carburant avant de

mettre le moteur en marche. Ne pas remplir le réservoir d'essence dans un endroit clos, lorsque le moteur est en marche, ou lorsque le moteur est encore chaud. Bien remettre le bouchon du réservoir et essuyer l'essence accidentellement versée à l'extérieur du réservoir avant de lancer le moteur de la tondeuse.

Avertissement

L'essence est très inflammable. De l'essence accidentellement déversée à l'extérieur du réservoir pourrait causer un incendie ou une explosion.

1. Ne pas utiliser la tondeuse à l'intérieur. Les gaz d'échappement peuvent être mortels.
2. Ne pas toucher le pot d'échappement du moteur pendant ou après l'utilisation de la tondeuse. Celui-ci est brûlant et peut occasionner des brûlures graves.
3. Ne pas changer la vitesse du limiteur de vitesse du moteur. Un moteur tournant trop vite peut occasionner des dégâts sur la tondeuse et mettre l'utilisateur en danger.
4. Avant tout entretien de la tondeuse, enlever le cable de la bougie et le relier au bloc moteur pour encore plus de sûreté.
5. Ne pas tenter d'ôter les débris des lames sans arrêter le moteur au préalable et enlever le cable de la bougie pour plus de sûreté. Vérifier que les lames se sont complètement arrêtées avant d'ôter les débris.
6. Vérifier régulièrement que tous les boulons et autres pièces de fixation de la tondeuse sont bien serrés.
7. Ne pas laisser la tondeuse à la merci des intempéries. Utiliser le bac de ramassage pour couvrir le moteur, même lorsque la tondeuse est rangée à l'abri.
8. Ne jamais laisser la tondeuse avec du carburant dans le réservoir dans un espace clos où les vapeurs pourraient atteindre une flamme ou étincelle. Laisser refroidir entièrement le moteur avant de le ranger dans un endroit clos.

Important!

Le moteur est envoyé VIDE D'ESSENCE ou D'HUILLE. Après l'assemblage, remplir les réservoirs d'essence et d'huile en suivant les instructions données dans le manuel du moteur fourni avec celui-ci.

Remarque!

On parle du côté gauche ou droit de la tondeuse hélicoïdale comme on les voit depuis la position de l'utilisateur.

SION

Contenu de l'emballage

• Une tondeuse hélicoïdale préassemblée Un bac de ramassage Un double guidon Le présent manuel d'utilisateur Le manuel du moteur La garantie Masport
• Quatre attaches de câbles en plastique
• Ecrou et boulon 6mm pour le réglage du câble d'embrayage des rouleaux

GUIDON Inferieur

Pour un transport facilité, le GUIDon n'est pas attaché à la tondeuse lors de la livraison. Il comprend deux parties différentes, le GUIDon supérieur et le GUIDon inférieur. Installer tout d'abord le GUIDon inférieur (celui sans poignée pour les mains). Peu importe le sens dans lequel il est installé. Boulonner ce GUIDon sans trop serrer aux

Attachez les attaches de fixation à l'arrière de la tondeuse à l'aide des quatre boulons fournis. Veuillez noter que les boulons inférieurs passent à travers des fentes permettant de régler la hauteur du guidon. Après avoir installé le guidon supérieur, le régler sur la hauteur souhaitée et desserrer fermement les quatre boulons.

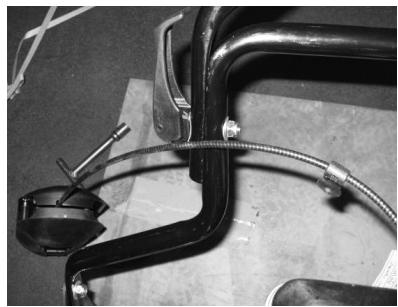

GUIDON Superieur

En gardant la poignée retournée au sommet, fixer les extrémités inférieures du guidon supérieur sur le guidon inférieur et aligner les trous destinés aux verrous à came.

Enlever l'écrou et la rondelle du boulon du verrou à came mais laisser la plaque d'usure rectangulaire en place lorsque l'on fait

Passer le boulon à travers les trous depuis l'extérieur. La partie plate du boulon s'insère dans la fente du guidon supérieur. Bien que les verrous à came fonctionnent quel que soit le sens dans lequel le boulon est inséré dans la fente, il est conseillé de mettre le boulon en place en faisant en sorte que la poignée du verrou à came pointe dans la direction du sommet du guidon en position verrouillée. Installer l'écrou et la rondelle à l'intérieur du boulon et régler l'écrou de manière à obtenir le serrage souhaité. Installer le second verrou à came de la même manière.

Utilisation de la poignee du VERROU a CAME

Basculer le guidon supérieur vers la position de fonctionnement et le verrouiller en poussant le(s) levier(s) du verrou à came vers le haut en direction du guidon supérieur. La fermeté du verrouillage peut être réglée en tournant l'écrou à l'intérieur du boulon du verrou à came.

Fixation des CABLES

Tous les modèles comprennent deux câbles qui doivent être attachés à la tondeuse :

1. Le câble de commande de l'accélérateur
2. Le câble d'embrayage des rouleaux

En plus de ces deux câbles, certains modèles doivent parfois être munis de câbles de commande de l'arceau de détection de la présence de l'utilisateur.

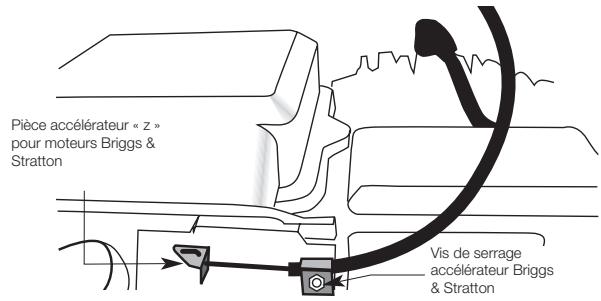

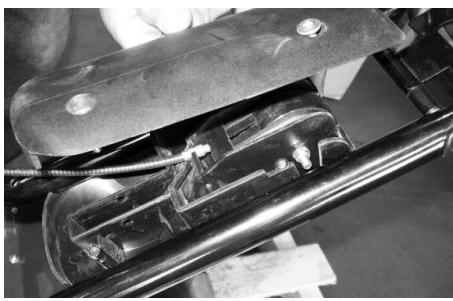

1. Installation du cable de commande de l'accelerateur

Ce câble doit être relié soit au sommet du guidon soit en bas sur le moteur. S'il est relié au guidon, il doit être installé et réglé au moteur. Faire passer la pièce du câble inférieur « z » à travers le petit trou sur le levier du carburateur et serrer délicatement la gaine extérieure du câble dans la vis de serrage comme sur l'illustration ci-dessous.

Avant de serrer la vis de serrage entièrement, vérifier le fonctionnement du levier de commande de l'accélérateur en le déplaçant d'avant en arrière. Lorsque les positions FAST (RAPIDE) / SLOW (LENT) / du levier de l'accélérateur sont satisfaisantes, desserrer

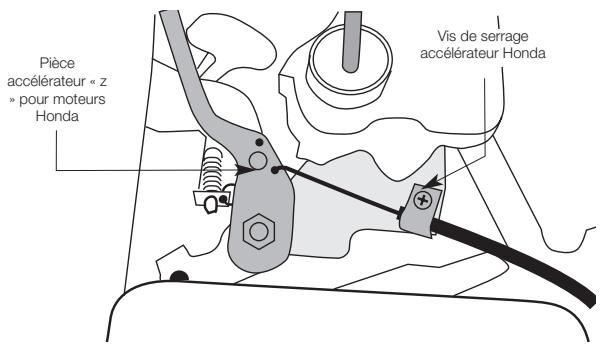

Fermez fermement la vis de serrage. Les moteurs Honda font l'objet de la même procédure de base mais le filtre à air doit être enlevé pour avoir accès à la pièce « z » - voir illustration ci-dessous.

Lorsque le cable est déjà installé sur le moteur, le levier de commande et sa protection doivent être installés sur le guidon supérieur. Le levier est entouré de deux gros boîtiers en plastique fixés ensemble par quatre vis cruciformes. Ôter les vis et mettre en place le boîtier supérieur (celui muni du levier de commande) en installant ses deux supports dans les trous du guidon cylindrique. Lors de cette étape, vérifier que le cable de commande suit la surface supérieure du guidon inférieur pour éviter d'endommager le cable lorsque le guidon est replié avant de ranger la tondeuse. Le boîtier de commande inférieur peut alors être installé sous le boîtier supérieur et y être maintenu en remettant en place et en resserrant les quatre vis.

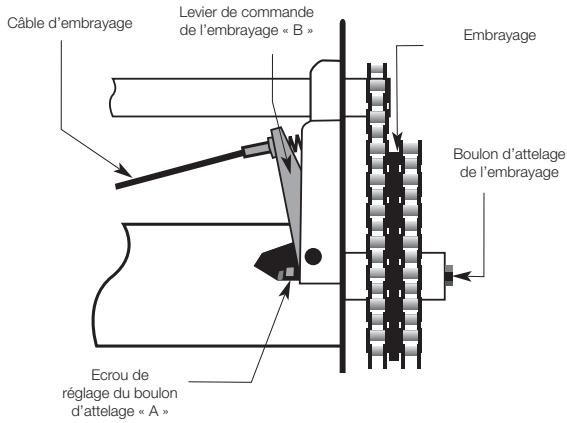

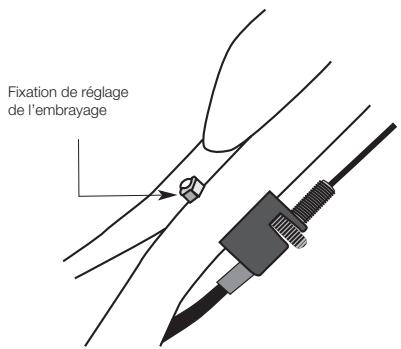

1. INSTALLATION DU CABLE D'EMBRAYAGE DES ROULEAUX Ce câble est déjà attaché sur la partie inférieure de la tondeuse. Le câble d'embrayage est celui qui passe dans la tondeuse sous le couvercle de l'arbre d'entraînement. Lorsque le câble suit le guidon inférieur, faire passer l'extrémité de la pièce « z » - au sommet du câble souple intérieur - à travers le petit trou situé dans l'arceau d'embrayage des rouleaux, sous le guidon. Faire pivoter la pièce « z » pour que le câble suive le guidon supérieur.

Installer le support de fixation du cable sous le guidon cylindrique et l'attacher au cylindre à l'aide de la pièce de fixation fournie.

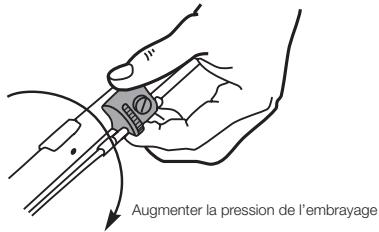

Il est parfois nécessaire de régler le fonctionnement du câble après son installation - voir page 29 pour de plus amples informations.

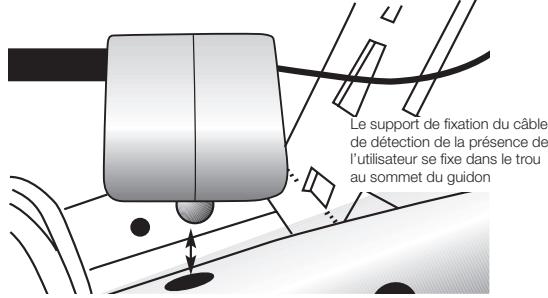

3. Installation du cable de l'arceau de detection de la presence de l'utilisateur le cas echeant

Le câble de détection de la présence de l'utilisateur est relié à un boîtier de commande situé près de l'arbre de sortie du moteur. Faire passer le câble au-dessus du guidon inférieur et insérer l'extrémité de la pince « z » sur le câble intérieur à travers le petit trou de l'arc de détection de la présence de l'utilisateur au-dessus du guidon.

Attacher le support de fixation du câble de détection de la présence de l'utilisateur sur le guidon supérieur depuis le sommet en insérant son montant dans le trou du guidon. Appuyer fermement vers le bas jusqu'à ce qu'il soit bien en place.

Fin de l'installation du cable

Essayer de replier le guidon supérieur pour vérifier que cela ne tire pas sur les câbles. Si besoin, réinstaller les câbles qui sont trop tirés. Lorsque les câbles sont bien installés, les fixer à l'aide des attaches de câbles fournies.

Important!

Le moteur est transporté VIDE D'ESSENCE ou D'HUILE.

Après l'avoir assemblé, remplir les réservoirs d'essence et d'huile en suivant les instructions données dans le manuel du moteur envoyé avec votre tondeuse.

Vérifier les points suivants :

L'utilisateur doit avoir lu et compris le présent manuel - Les vérifications d'entretien quotidiennes ont été effectuées correctement et la tondeuse est en bon état - L'utilisateur doit porter des vêtements appropriés et des lunettes de protection. Dans le cas contraire, on court un risque de dégât matériel ou corporel.

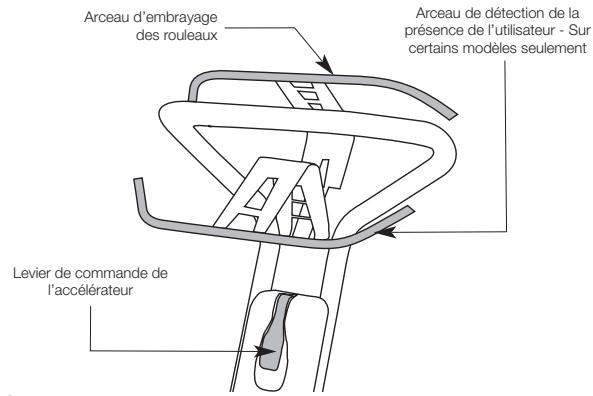

ARCEAU De detection de presence de l'utilisateur

Seuls certains modèles sont munis de cette fonction, située au sommet du guidon. Elle est utilisée pour arrêter rapidement le moteur lorsque l'utilisateur relâche l'arceau. Pour lancer le moteur, reculer l'arceau et le maintenir contre le guidon. Cela permet de démarrer le moteur. Lorsque l'on relâche l'arceau, le moteur s'arrête de lui-même automatiquement.

Avertissement

Si le mécanisme de détection de la présence de l'utilisateur n'est pas réglé correctement, ou s'il est endommagé, le moteur continue à fonctionner même si l'arc-bout est relâché. Dans ce cas, ne pas utiliser la tondeuse, mais contacter son réparateur spécialisé le plus proche.

LEVIER De commande de l'accelerateur

Le levier de commande de l'accélérateur est situé au centre du guidon supérieur. Il commande la vitesse du moteur, qui en retour définit la vitesse à laquelle la tondeuse avance. Comme la vitesse du moteur augmente, un embrayage centrifuge s'enclenche automatiquement pour entraîner la lame de coupe hélicoïdale. Au ralenti, la lame de coupe hélicoïdale s'arrête automatiquement.

Remarque!

La vitesse du moteur définit en retour la vitesse à laquelle avance la tondeuse ainsi que la vitesse de la lame de coupe hélicoïdale.

ARCEAU d'embrayage des rouleaux

Le levier d'embrayage des rouleaux se trouve derrière le guidon supérieur et il est monté sur ressorts en position désenclenchée. Lorsqu'il est enclenché, la tondeuse avance. Déplacer l'arceau en direction du guidon pour enclencher l'entraînement du rouleau arrière. Relâcher le levier pour arrêter la tondeuse.

Poignee de lancement a RAPPEL automatique

Voir le manuel du moteur pour de plus amples informations.

Degager la ZONE a TONDRE

Avant de commencer à tondre la pelouse, vérifier que celle-ci est exempte d'obstructions, telles que des cailloux, etc. Tout contact avec des obstacles de ce type peut endommager la lame de coupe hélicoïdale et la lame inférieure.

Lancement du moteur

Vérifier que l'arceau d'embrayage des rouleaux est désenclenché avant de lancer le moteur. Mettre le contact (le cas échéant) sur la position Marche (ON).

Démarrage

Si le moteur n'a pas été lancé depuis un moment, placer la commande du starter sur la position de Marche (ON). Le starter se trouve sur le côté du moteur, après le carburateur - voir le manuel du moteur.

Important!

Pour modèles d'arceau de détection de la présence de l'utilisateur uniquement. Pour lancer le moteur sur ces modèles, reculer l'arceau et le maintenir contre le guidon, puis suivre les instructions de démarrage ci-dessous. Ceci permet de démarrer le moteur. Si l'on relâche l'arceau le moteur s'arrête automatiquement.

En se tenant sur la croïte de la tondeuse, attraper la poignée de démarrage, tirer lentement jusqu'à sentir une certaine résistance puis tirer fermement pour éviter tout retour. Répéter l'opération jusqu'au démarrage du moteur. Ne pas tirer sur le cordon d'un coup sec et ne pas le lâcher avant qu'il ne soit entièrement rembobiné. Lorsque le moteur démarre et qu'il a eu le temps de chauffer un moment, placer le starter sur la position Arrêt/‘OFF' et la commande de l'accélérateur sur la vitesse souhaïée. Si le moteur ne démarre pas car il s'est ‘noye', placer la commande du starter sur Arrêt (OFF) et tirer sur le cordon de lancement six fois pour assécher le moteur.

Après avoir permis au moteur de chauffer quelques instants, on peut commencer à se déplacer en réglant le levier de l'accélérateur pour que moteur fonctionne suffisamment rapidement pour enclencher l'embrayage automatique. Ensuite, enclencher l'embrayage des rouleaux en déplaçant l'arceau d'embrayage des rouleaux vers l'avant en direction du guidon. Régler l'accélérateur pour arriver à une vitesse de marche confortable et guider la tondeuse dans la direction souhaitée.

Pour arrêter la tondeuse, relâcher l'arceau d'embrayage des rouleaux, puis réduire la vitesse du moteur.

Astuces pour un demarrage FACILE

1. Lancer un moteur déjà chaud avec la commande sur SLOW (LENT).
2. Vérifier que la tondeuse est propre et que la lame hélicoidale est bien dégagée.

Problemes de demarrage

Vérifier les points suivants :

Carburant

1. Quantité de carburant insuffisante dans le réservoir
2. Carburant trop vieux
3. Eau ou poussières dans le carburant
4. Fuite d'air bloquée dans le bouchon d'essence.

Allumage

1. Câble bougie détaché
2. Électrodes de bougie sales
3. Écartement incorrect des électrodes
4. Type de bougie incorrect.

1. Filtre à air bloqué (poussières ou huile)
2. Câble de commande de l'accélérateur mal ajusté
3. Lame de coupe inférieure mal ajustée
4. Système de détection de la présence de l'utilisateur défaillant.

TONTE des pelouses PLANES et ouvertes

Lorsque l'on tond des pelouses planes et ouvertes, il est conseillé de commencer par tondre une zone périphérique équivalente à trois largeurs de tondeuse environ à chaque extrémité, dans laquelle on pourra faire tourner la tondeuse, puis de tondre à angle droit par rapport à ces zones en bandes parallèles jusqu'à terminer toute la pelouse. Cela donne un très bel aspect à la pelouse. Lorsque l'on tourne à la fin de chaque bande, désenclencher l'embrayage et appuyer vers le bas sur les guidons, en tournant la tondeuse sur l'axe de son rouleau arrière. Une fois que l'accélérateur a été réglé de manière à correspondre à son rythme de marche, il n'est pas nécessaire d'effectuer d'autres réglages à moins de rencontrer une zone au gazon très fourni. La tondeuse peut être manœuvrée simplement à l'aide de l'arceau d'embrayage des rouleaux.

Lorsque l'on fait des virages serrés, relâcher l'arceau d'embrayage des rouleaux, et ré-enclencher l'embrayage pour reprendre la coupe.

Lorsque l'on fait des virages serrés, la lame de coupe hélicoïdale et les roues arrière devraient dépasser légèrement du bord.

Important!

Il faut faire très attention lorsque l'on tond des zones en pente.

En général, la tondeuse peut tondre toute surface sur laquelle on peut marcher sans encombre. Lorsque l'on tond des zones en pentes, tondre de manière transversale autant que possible, avec la tondeuse pointant vers le haut de la pente. De cette manière, on peut tondre la pelouse de manière satisfaisante sans glisser. S'il est nécessaire de tondre la pente de bas en haut et que les roues arrière glissent lorsque l'on monte la pente, appuyer sur le guidon vers le bas pour augmenter la traction.

Prendre une PAUSE DURANT la TONTE

Dès que la tondeuse est laissée sur place avec le moteur en marche, par ex. lorsque l'on vide le bac de ramassage, fermer l'accélérateur pour permettre au moteur de tourner au ralenti. En faisant tourner le moteur au ralenti, on sépare automatiquement l'entraînement de la lame de coupe hélicoïdale, réduisant ainsi l'usure. Si la tondeuse est munie d'un système de détection de la présence de l'utilisateur, le moteur s'arrête automatiquement lorsque l'on relâche l'arcueil de détection.

Si l'on doit laisser la tondeuse sans surveillance pendant un moment, il est conseillé d'arrêter le moteur pour éviter toute surchauffe.

Ajustements pour une performance optimale

La hauteur de coupe « C » peut être modifiée selon la pelouse et/ou le sol en tournant simplement le volantitué juste devant le carter - voir photo page 25.

Hauteur de coupe « C »

Pour raccourcir la hauteur de coupe, tourner le volant dans le sens inverse des aiguilles d'une montre - Pour rallonger la hauteur de coupe, tourner le volant dans le sens des aiguilles d'une montre.

Ne jamais régler la hauteur de coupe sur une valeur si basse que le plateau de coupe de la tondeuse touche le sol. Pour un gazon sain à l'aspect attrayant, il est déconseillé de couper à une hauteur inférieure à 7 mm. Les pelouses très fournies devraient être attaquées avec les roues réglées sur la hauteur maximale.

GOLF série

Golf série hauteur de coupe BASSE est de 3 mm.

S'il devient évident que la hauteur de coupe est différente d'un côté à l'autre de la tondeuse, il suffit d'ajuster la hauteur en relâchant le boulon situé à l'intérieur du support rouleau manuel avant droit (vu depuis la position de l'utilisateur) et en tapotant cette extrémité du rouleau pour le déplacer vers le haut ou vers le bas selon l'objectif souhaité. Resserrer le boulon lorsque la position souhaitée a été atteinte.

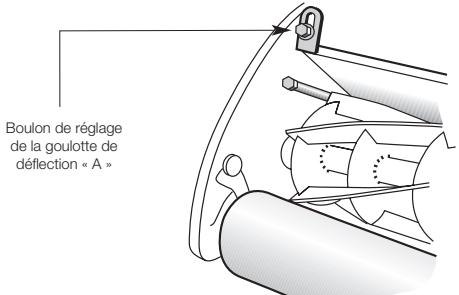

Reglages de la goulotte de deflection

Lorsque l'on tond la pelouse à différentes hauteurs de coupe, il se trouve parfois que le gazon coupé est projeté trop haut ou trop bas dans le bac de ramassage, auquel cas le chargement ne s'effectue pas correctement. Pour éviter cela, la goulotte de déflection doit être ajustée, en relâchant simplement les deux boulons « A » sur le rebord avant du cadre de la tondeuse et en déplaçant la goulotte de déflection vers l'intérieur ou l'extérieur jusqu'à atteindre le résultat souhaité, puis en resserrant ensuite les boulons. Si la goulotte de déflection est trop en arrière, l'herbe sera projetée trop bas dans le bac de ramassage, et si elle est trop près de la lame de coupe hélicoïdale, l'herbe sera projetée au-dessus du bac de ramassage.

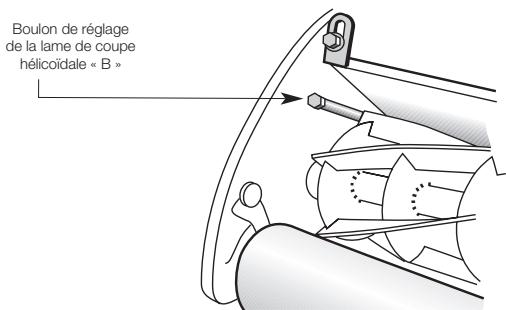

Reglages de la LAME de COUPE helicoidale

Pour une coupe propre, il est nécessaire de maintenir le réglage de la lame de coupe hélicoïdale par rapport au plateau de coupe de la tondeuse. Lors de la livraison, le réglage est correct, mais après une certaine période d'utilisation, il est nécessaire de procéder à un ajustement.

Il est normalement nécessaire de rapprocher la lame de coupe hélicoidale du plateau de coupe de la tondeuse pour prendre en compte l'usure. A cette fin, les vis de réglage « B » des deux côtés de la tondeuse devraient être tournées dans le sens des aiguilles d'une montre en faisant tourner chaque vis l'une après l'autre en petits mouvements jusqu'à ce que la lame de coupe hélicoidale entre en contact avec la lame du plateau de coupe. On peut placer une feuille de papier entre la lame hélicoidale et le plateau de coupe pour savoir où s'arrête. Tourner la lame hélicoidale à la main, et le papier devrait être coupé. Une fois que ce réglage a été fait, IL FAUDRAIT ALORS FAIRE RECURLER L'ENSEMBLE LEGEREMENT POUR QUE LE PAPIER NE SOIT QUE LEGEREMENT PLIE ET NON COUPE. A condition que la lame hélicoidale et le plateau de coupe soient en bon état, ce réglage devrait donner une coupe franche et propre sans trop de pressions entre la lame hélicoidale et le plateau de coupe.

Important!

Un réglage trop sévère augmente la charge de la tondeuse et accélère l'usure de la lame de coupe hélicoïdale.

Reglage de la transmission

L'étirement et l'usure quotidienne normale font qu'il est nécessaire d'effectuer des ajustements réguliers de la chaîne. Lorsqu'elles sont bien réglées, toutes les chaînes devraient être légèrement lâches dans toutes les directions. Pour vérifier ou ajuster les chaînes, on doit ôter le carter de chaîne en dévissant ses vis de fixation et en l'enlevant de la tondeuse. Faire les ajustements comme suit :

Premiere CHAINE

1. Desserrer l'écrou qui rattache l'organe de réglage nylon « C »
2. Repositionner l'organe de réglage pour un réglage correct de la chaîne
3. Resserrer l'écrou

SECOND CHAIN DE TRANSMISSION ET CHAIN DE TRANSMISSION FINALE

La chaîne de transmission finale n'est pas réglaible, et la seconde chaîne de transmission ne nécessite normalement un ajustement que lorsque le dispositif de coupe est réusiné. Si, cependant, un ajustement est nécessaire avant cela, il est conseillé de contacter son réparateur Masport le plus proche. Si à n'importe quel moment, une chaîne est ôtée, faire attention lorsque l'on replace le maillon de raccord à ce que l'espace dans la fixation-ressort pointe dans le sens inverse de la rotation.

Reglages de l'embrayage du rouleau arriere

Après toute période prolongée d'utilisation, un réglage doit être effectué pour remédier à l'entrée du câble etc.

Il existe deux points de réglage :

1. Le support de fixation du câble au sommet du guidon
2. Le boulon d'attelage au centre de l'embrayage.

AJUSTEMENT DU CABLE D'EMBRAYAGE DES ROULEAUX

Ne pas ajuster le boulon d'attelage avant que le support de fixation

du câble supérieur ait fini de bouger. Pour ajuster le support de fixation du câble, faire tourner la molette dans le sens inverse des aiguilles d'une montre (vu depuis la position de l'utilisateur derrière le guidon) afin d'augmenter la pression de l'embrayage.

AJUSTEMENT DU BOULON D'ATTELAGE DE L'EMBRAYAGE DES ROULEAUX Si le boulon d'attelage nécessite un ajustement, ôter le carter de chaîne et le couvercle de l'arbre d'entraînement.

Ajuster l'écrou « A » à l'extrémité interne du boulon d'attelage jusqu'à ce que le levier de commande de l'embrayage « B » soit parallèle à la paroi latérale de la tondeuse lorsque l'embrayage commence à s'enclencher. A priori il n'est pas nécessaire d'ajuster la virole en bas du câble d'embrayage.

Entretien du moteur

Voir Manuel du moteur.

Verification et lubrification de la tondeuse.

Les paliers de la lame helicoidale sont étanchéifiés à vie et ne nécessitent aucune lubricification.

Les parties à lubrifier suivantes devraient être lubrifiées environ toutes les 25 heures de fonctionnement avec de l'huile SAE30-40.

1. Châines de transmission. Graisser à l'huile. Afin de procéder à cette lubrification, il faut ôter le carter en le soulevant après avoir dévissé les deux vis de retenue.
2. Pivots de l'arceau d'embrayage des rouleaux
3. Rouleaux avant. Appliquer l'huile sur l'essieu des rouleaux à chaque extrémité des roues.
4. Pas de vis de réglage de la hauteur. Volant et toutes les parties pivotantes.
5. Câbles. Appliquer de l'huile à chaque extrémité.
6. Organe de réglage de chaîne auto-réglable. Appliquer l'huile sur la partie pivotante.

Avertissement !

NE JAMAIS LUBRIFIER LORSQUE LE MOTEUR EST EN MARCHE.

Nettoyage et rangement

Il existe un lien direct entre la durée de vie de la tondeuse et le soin avec lequel elle est traitée pendant et après son utilisation. La tondeuse doit être soigneusement nettoyée après toute utilisation et inspectée afin d'assurer un bon fonctionnement à la prochaine utilisation.

Nettoyer soigneusement le moteur, sous le châssis, les roues et le bac de ramassage. L'utilisation d'un tuyau d'arrosage haute pression, en particulier autour du moteur, est déconseillée : elle peut forcer une entrée d'eau à certains endroits dans lesquels cela élimine parfois les lubrifiants ou gène le démarrage à cause d'un allumage endommagé.

Rangement durable :

Après chaque saison de tonte, ou si la tondeuse ne va pas été utilisée pendant 30 jours ou plus, il est conseillé de fermer la soupape d'arrêt de l'alimentation en carburant (le cas échéant) et de vider le réservoir d'essence, car les carburants modernes ont une durée de vie limitée. Démarrer ensuite la tondeuse et la laisser tourner jusqu'à ce que tout le carburant soit épuisé. Pendant que le moteur est encore chaud, vidanger l'huile du moteur et re-remplir le réservoir avec de l'huile de type adapté jusqu'au niveau requis. Enlever la bougie et verser 5 ml d'huile moteur dans le cylindre du moteur, démarrer lentement pour bien répartir l'huile et remettre en place la bougie. Ranger la tondeuse dans un endroit sec et propre à l'abri des rayons du soleil.

Éloigner la lame de coupe hélicoïdale de la lame inférieure et appliquer une fine couche de graisse sur les bords de coupe pour éviter toute corrosion pendant le rangement. Si possible, pulvériser sur la tondeuse une fine couche d'huile légère pour la protéger.

Toujours ranger la tondeuse sur une surface plane.

Specifications

Modèle	400	500	660
Poids	69kg	73kg	79kg
Largeur de coupe	400mm	500mm	660mm

Informations sur le moteur

POUR DES SPECIFICATIONS PLUS DDETAILLEES, VOIR LE MANUEL DU MOTEUR.

Storingstabel

Problème	Cause possible	Solution
Bandes de pelouse non coupées ou mal coupées	Lame de coupe hélicoïdale partiellement hors contact avec la lame inférieure	Ajuster le contact lame de coupe héli-coïdale/lame inférieure.
	Lame de coupe hélicoïdale en contact trop serré avec la lame inférieure	Ajuster le contact lame de coupe héli-coïdale/lame inférieure.
	Hauteur de coupe trop élevé	Réduire la hauteur de coupe.
	Rebords de coupe de la lame de coupe hélicoïdale /de la lame inférieure émous-sés	Réusiner les rebords de coupe.
Plateau de coupe bute dans le sol	Ondulations trop importantes pour la hauteur de coupe可以选择	Augmenter la hauteur de coupe.
Usure excessive de la lame inférieure	Lame inférieure touche le sol	Augmenter la hauteur de coupe.
	Rebords de coupe de la lame de coupe hélicoïdale /de la lame inférieure émous-sés	Réusiner les rebords de coupe.
	Lame de coupe hélicoïdale en contact trop serré avec la lame inférieure	Ajuster le contact lame de coupe héli-coïdale/lame inférieure
	Lame de coupe hélicoïdale ou lame inférieure endommagée	Réusiner ou repositionner si besoin.
Le moteur ne démarre pas ou fon-cionne de manière erratique	Starter mal régèle	Bouger le levier du starter.
	Réservoir d'essence vide ou soupape d'arrêt de l'alimentation en carburant fermée	Remplir le réservoir d'essence de type recommendé et ouvrir la soupape d'arrêt de l'alimentation en carburant.
	Starter à remboinage défaillant	Renvoyer la tondeuse au revendeur.
	Filtre à air sale	Répacker ou replacer le filtre à air.
	Bougie détachée	Resserrer la bougie.
	Câble de la bougie déconnecté	Rebrancher le cable sur la bougie.
	Bougie défaillante	Rempacker la bougie endommagée.
	Ecartement des electrodes incorrect	Rempacker la bougie endommagée.
	Carburateur noyé de carburant	Mettre l'accélérateur sur 'Stop', tirer sur le cordon de lancement 5 ou 6 fois,mettre l'accélérateur sur 'Run' (Marche) et lancer le moteur.
	Poussière, eau ou trop nouveaux carburant dans le réservoir	Vidanger et nettoyer le réservoir d'essence. Re-remplir avec du car-burant neuf et propre avant utilisation.
	Ventilation du bouchon de replissage bloquée	Nettoyer ou replacer le bouchon d'essence.
Le moteur a des ratés à vitesse élevée	Ecartement des electrodes trop réduit	Voir le Manuel du moteur.
Le moteur tourne mal au ralenti	Filtre à air sale	Répacker ou replacer le filtre à air.
Dépannage (suite)
Problème	Cause possible	Solution
Le moteur surchauffe	Ailettes de refroidissement et voies d'air du moteur bloquées	Oter les débris autour du moteur.
	Débit d'air refroidissant restreint	Oter les débris autour du moteur.
	Bougie incorrecte	Voir le Manuel du moteur.
	Niveau d'huile moteur bas	Vérifier le niveau d'huile et remettre de l'huile si nécessaire.
Le moteur vibre et/ou fait du bruit	Paliers usagés ou endommagés	Oter et vérifier les paliers en question et les replacer si nécessaire.
	Châines de transmission et/ou pignons usagés ou endommagés	Oter et vérifier les chaînes et les pignons en question et les replacer si nécessaire.
Fuites d'huile de l'échévement ou du filtré à air	Carter d'huile moteur trop plein	Vérifier le niveau d'huile et vidanger l'excess d'huile.
	Tondeuse basculée ou manipulée de manière incorrecte.	Vérifier le niveau d'huile, le filtré à air et la bougie et.Remédier au problème.

Si le problème persiste, consulter son réparateur/agréé Masport.
