MODE D'EMPLOI GRACE WH/F 51 ELICA

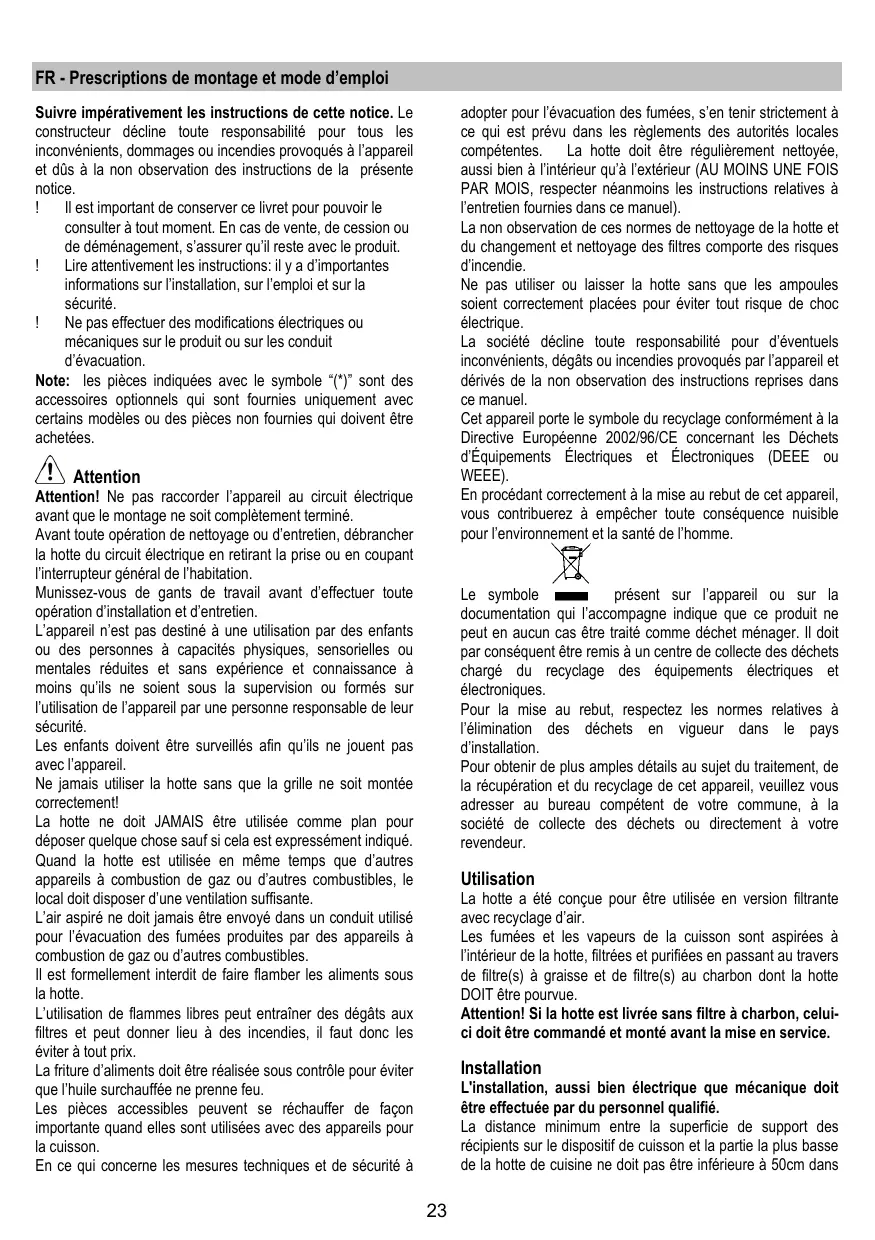

FR - Prescriptions de montage et mode d'emploi
Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice.
Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
Note: les pieces indiquées avec le symbole (*) sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pieces non fournies qui doivent être achétées.
Attention
Attention! Ne pas raccorder l'appareil au circuit electrique avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacité physiques, sensorielles ou mentales réduites et sans experience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelques chose sauf si cela est expressément indiqué. Quand la hotte est utilisé en même temps que d'autres apparèils à combustion de gaz ou d'autres combustibles, le local doit-disposer d'une ventilation suffisante.
L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparèils à combustion de gaz ou d'autres combustibles.
Il est formellement interdit de faire flamber les alimentes sous la hotte.
L'utilisation de flammes libres peut entraîner des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des apparéils pour la cuisson.
En ce qui concerne les mesures techniques et de sécurité à
adopt pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocolélectrique.
La société décline toute responsabilité pour d'eventuels inconvénients, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.
Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traitedechetmenager. Il doit par conséquentetre remis a un centre de collecte des déchets charge du recyclage des équipements electriques et electroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la recupération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Utilisation
La hotte a ete concue pour etre utilise en version filtrante avec recyclage d'air.
Les fumées et les vapeurs de la cuisson sont aspirées à l'intérieur de la hotte, filtrées et purifiées en passant au travers de filtré(s) àGRAISSE et de filtré(s) au charbon dont la hotte DOIT être poursuive.
Attention! Si la hotte est livrée sans filtré à charbon, celui ci doit être commandé et monté avant la mise en service.
Installation
L'installation, aussi bien électrique que mécanique doit être effectuee par du personnel qualifié.
La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas'être inférieure à 50cm dans
le cas de cuisinières électriques et de 70cm dans le cas de cuisinières à gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.
Branchement électrique
La tension électrique doit correspondre à celle indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte.
Le produit doit être raccordé directement au circuit électrique, placer donc un disjoncteur à norme pour assurer la déconnexion complète du circuit électrique en conditions de sous-tension III, conformément aux règlements en matière d'installation.
ATTENTION! L'élément B (support de fixation au plafond - Fig. 1), est doté d'un fil conducteur (jaune - vert) qui doit être relié à la terre de l'installation électrique. Fig. 4
ATTENTION! Faire particulièrement attention au renning des fils, la non observance de ces indications it provoquer de graves dommages à l'appareil et/ou un electrique à l'utiliser ou à l'inclasseur. Pour plus de , voir Fig. 6-17
Attention! Le remplacement du cable d'interconnexion doit etre effectuee par le service technique autorise.
Montage
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'accuser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
Description de la hotter
Fig. 1
H. Cable d'interconnexion
K. Commande de contrôle
Attention! La commande de contrôle est fournie dans le kit et doit être installée en dernier lieu, avant de raccorder la hotte au circuit électrique.
Placer la commande de contrôle à l'endetroit prévu à cet effet (voir dessins sur les premières pages de ce livre – accrochage à déclenchement, sens d'installation obligatoire).
L. Lampe halogène
M. Partie latérale porte-filtres
N. Filtre au charbon actif
0. Filtre métallique anti-graisse
P. Partie porte-filtres anti-graisse et au charbon
Q. Attaches de la partie porte-filtres
Fonctionnement
Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.
La hotte est dotée d'un dispositif "TOUCH" pour le contrôle des lumières et de la vitesse.
Pour une utilisation correcte, dire attentivement les instructions ci-dessous.
La hotte peut être contrôle à travers une télécommande disponible en kit accessoire (voir paragraphe relatif au fonctionnement de la télécommande).
Fonction d'allumage automatique
La hotte est equipée d'un détector de température qui active le moteur à la 1ère vitesse (puissance) d'aspiration dans le cas où la température ambiente dans la zone environnante de la hotte dépasse 70^ .
L'utilisateur peut cependant eteindre ou modifier la vitesse (puissance) d'aspiration (voir paragraphe "Contrôle des vitesses (puisances) d'aspiration").
Contrôle des vitesses (puissances) d'aspiration
La sélection des vitesses (puissances) d'aspiration est cyclique selon la série vitesse "stand-by - 1-2-3-4- Stand by -1-2-.," à chaque pression de la touche T1 de la tige de commande, la vitesse (puissance) d'aspiration augmente d'un niveau pour s'eteindre (stand-by) si la touche est encore enforcée lorsque la hotte est en vitesse (puissance) d'aspiration 4.
On peut aussi êtreindre la hotte (stand by) quand la hotte fonctionne à une autre vitesse en appuyant de façon prolongée (plus de 3 secondes) sur la touche T1 de la tige de commande.
On peut déterminer àquelle vitesse (puissance) d'aspiration se trouve la hotte car la tige est équipée d'un led qui change de couleur sur base de la vitesse (puissance) d'aspiration comme suit:
Hotte en stand-by: LED ETEINT
1ere vitesse (puissance) d'aspiration - led VERT
2ème vitesse (puissance) d'aspiration - led ORANGE (ambre)
3ème vitesse (puissance) d'aspiration - led ROUGE
4ème vitesse (puissance) d'aspiration - led ROUGE CLIGNOTANT
Remarque: la 4ème vitesse (puissance) d'aspiration reste allumée pendant 5 minutes, après quoi le moteur d'aspiration se place sur la 2ème vitesse.
En appuyant à nouveau, le moteur aspiration s'eteint (Stand by).
Necessité de laver les filtres anti-graisse: led VERT CLIGNOTANT (lire les instructions relatives au "Reset et configuration du signal de saturation des filtres")
Necessité de laver ou replacer les filtres au charbon: led ORANGE (ambre) CLIGNOTANT (lire les instructions relatives au "Reset et configuration du signal de saturation des filtres")
Remarque: Le reset peut être effectué tant par la tige de contrôle que par la télécommande.
Contrôle de la lumière centrale
La lumière centrale peut être allumée et éteinte en appuyant sur la touche T2 de la tige de contrôle.
Contrôle des lumières laterales (si présentes)
Les lumières laterales peuvent être allumées et étéintes en appuyant DE FACON PROLONGEE sur la touche T2 de la tige de contrôle.
L'ENFONCEMENT PROLONGE permet, outre l'allumage et la coupure, de regler l'intensité de la lumière émise par les lampes.
Remarque: Les fonctions d'allumage, coupure (et réglage) s'alternent.
Le réglage de l'intensité de la lumière n'est pas disponible pour les hottes avec lampes néon.
Reset et configuration du signal de saturation des filtres
Allumer la hotte à une vitesse auchoix (voir paragraphe cédessus " Sélection des vitesses (puisances) d'aspiration")
Reset signal saturation du filtrre anti-graisse (LED VERT CLIGNOTANT sur la tige de contrôle)
Effectuer d'abord l'entretien du filtré comme décrit dans le paragraphe correspondant.
Appuyer de façon prolongée (plus de 3 secondes) sur la touche T1 de la tige de contrôle, le LED arrête de clignoter pour indiquer que le reset du signal a eté effectué, la hotter s'eteint.
Reset signal saturation du filtré au charbon (LED ORANGE (ambre) CLIGNOTANT)
Effectuer d'abord l'entretien du filtré comme décrit dans le paragraphe correspondant.
Appuyer de façon prolongée (plus de 3 secondes) sur la touche T1 de la tige de contrôle, le LED arrête de clignoter
pour indiquer que le reset du signal a eté effectué, la hotte s'eteint.
Désactivation du signal de saturation du filtré au charbon (pour applications particulières)
Eteindre la hotte (voir paragraphe ci-dessus "Sélection des vitesse (puissances) d'aspiration")
Appuyer de façon prolongée (plus de 5 secondes) sur la touche T1 de la tige de contrôle, le LED clignotera en VERT pour indiquer que le signal de saturation du filtre au charbon a eté désactivé.
Pour reactiver le signal de saturation du filtre au charbon, repeter l'opération, le LED clignotera en ORANGE (ambre).
Démontage tige de commande
Débrancher l'appareil du circuit électrique
Enlever le filtré.
Débrancher les connecteurs.
Extraire la tige de commande en faisant levier avec un petit tournevis ou un outilsemblable.
Utilisation de la télécommande
La télécommande permet de contrcler toutes les fonctions de la hote:
Fig. 23
Sélection de la vitesse (puissance) d'aspiration
Contrôle de la lumière centrale
Contrôle des lumières laterales
Reset et configuration du signal de saturation des filtres
Selection de la vitesse (puissance) d'aspiration:
Appuyer sur la touche < < > ou la touche jusqu'avisualiser sur la telecommande le symbole relatif a la fonction "Selection de la vitesse (puissance) d'aspiration".
Appuyer sur la touche "+" ou la touche -ou la touche " respectivement pour augmenter ou diminuer ou eteindre (stand by) la vitesse (puissance) d'aspiration.
Contrôle de la lumière centrale:
Appuyer sur la touche 14 ou la touche 14 jusqu'à visualiser sur la télécommande le symbole relatif à la fonction "Contrôle de la lumière centrale"
La lumière centrale peut être allumée ou éteinte de deux façons différentes:
- Appuyer sur la touche "+" ou la touche - respectivement pour allumer (ON) et eteindre (OFF) la lumiere centrale.
- Appuyer sur la touche "■" pour passer de la lumière éteinte (OFF) à allumée (ON) ou vice-versa.
Contrôle des lumières laterales:
Appuyer sur la touche 14 ou la touche 14 jusqu'à visualiser sur la télécommande le symbole relatif à la fonction "Contrôle des lumières laterales"
Appuyer sur la touche "■" pour passer des lumières latérales
éteintes (OFF) à allumées à fond (ON) ou vice-versa.
Appuyer sur la touche " - pour diminuer l'intensité des lampes latérales jusqu'à les étéindre.
Appuyer sur la touche "+" pour augmenter l'intensité des lampes latérales.
Reset et configuration du signal de saturation des filtres
Allumer la hotte à n'importe qu'elle vitesse (voir paragraphe cidesssus "Slection de la vitesse (puissance) d'aspiration").
Appuyer sur la touche < < > ou la touche jusqu'avisaliser sur la telecommande le symbole relatif a la fonction"Reset et configuration du signal de saturation des filtres".
Reset signal de saturation du filtré anti-graisse (LED VERT CLIGNOTANT sur le bouton de commande)
Proceder d'abord à l'entretien du filtré comme indiquedans le paragraphe correspondant.
Appuyer simultanément sur les touches "+" et "-" pendant environ 3 secondes, le LED ne clignote plus ce qui indique que le reset du signal a eteffectue.
Reset signal de saturation du filtré à charbon (LED ORANGE (ambre) CLIGNOTANT)
Note! Le reset du signal de saturation du filtré à charbon est normalement désactifé, pour l'activer voir le paragraphe cédssous " Activation du signal de saturation du filtré à charbon".
Proceder d'abord à l'entretien du filtré comme indiquedans le paragraphe correspondant.
Appuyer simultanément sur les touches "+" et "-" pendant environ 3 secondes, le LED ne clignote plus ce qui indique que le reset du signal a eteffectue.
Désactivation du signal de saturation du filtre au charbon (pour utilisation particulière)
Eteindre la hotte (voir paragraphe ci-dessus « Sélection de la vitesse (puissance) d'aspiration »).
Appuyer sur la touche < < > ou la touche jusqu'avisaliser sur la telecommande le symbole relatif a la fonction"Reset et configuration du signal de saturation des filtres".
Appuyer en même temps pendant environ 3 secondes sur les touches "+" e "-", le LED clignotera en VERT pour indiquer que le signal de saturation du filtré au charbon a eté désactivé.
Pour reactiver le signal de saturation du filtre au charbon, repeter l'opération, le Led clignotera en ORANGE.
Entretien de la télécommande
Nettoyage de la télékomande
Nettoyer la telecommande à l'aide d'un chiffon humide et d'une solution détergente neutré ne contenant pas de substances abrasives
Changement des piles:
- Ouvrir le compartment contenant les piles en faisant levier avec un petit tournevis à pointe plate.
- Remplacer la pile usagée par une nouvelle de 12 V type MN21/23
En inscrant la nouvelle pile, bien respecter les polarités indiquées à l'emplacement des piles!
Refermer le compartment des piles.
Elimination des piles
L'élimination des piles doit être réalisée en accord avec toutes les normes et les régles nationales. Ne pas éliminer les piles usées avec les déchets normaux.
Les piles doivent être éliminées de façon sure
Pour de plus amples informations sur les aspects de protection de l'environnement, le recyclage et l'élimination des piles, contacter les bureaux charges de la récolte différenciated.
Entretien
Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle- ci.
Nettoyage
La hotte doit être régulierement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détogent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.
Filtre anti-gras - Fig. 22
Il retient les particules deGRAisse issues de la cuisson.
Le filtré doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.
Le lavage du filtré anti-graisse métallique au lave-vaisse peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.
Filtre à charbon actif (uniquement pour version recyclage) - Fig. 22
Retient les odeurs désagreables de cuisson.
Le filtré à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le réseau possédé - indique cette nécessité) avec de l'eau chaude et au moyen de déterments appropriés ou dans le lavve-vaisse à 65^ (dans le cas de lavage dans le lavve-vaisse suivre un cycle de lavage complet sans vaisse à l'intérieur).
Enlever l'eau qui excède en faisant attention de ne pas abimer le filtrte, ensuite le metre dans le four pendant 10 minutes à 100^ pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtrte sera abimé.
Remplacement des lampes
Débrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
Pour la substitution de la lampe centrale: utiliser seulement des ampoules halogènes de max 40W 40^ D25 GU10.
Pour enlever l'ampoule:
tourner dans le sens inverse des aiguilles d'une montre d'1/4 de tour et la retirer.
Pour replacer I'ampoule:
insérer l'ampoule à l'emplacement prévu de façon à ce que ses contacts entrent dans les trouss prévus, tourner dans le sens des aiguilles d'une montre d'environ 1 / 4 de tour.
Certains modèles prévoient des lampes latérales:
Les remplacer par des ampoules de forme identique et de max 40W (E14).
Pour acceder aux ampoules, enlever le couvercle A.
Dans l'eventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
