CTV175 - Sommeliers LA SOMMELIERE - Notice d'utilisation et mode d'emploi gratuit

Type de cave	Cave de vieillissement mono-température
Capacité	174 bouteilles
Plage de température	5 °C à 20 °C
Niveau sonore	41 dB(A)
Hauteur	142,5 cm
Largeur	59,2 cm
Profondeur	67,5 cm
Poids net	76 kg
Nombre de clayettes	3 clayettes en bois
Éclairage intérieur	LED
Hygrométrie maintenue	55 à 80 %
Filtre	Filtre à charbon actif anti-odeurs
Fonction hiver	Oui
Commande	Électronique
Finition façade	Inox
Classe énergétique	E

FOIRE AUX QUESTIONS - CTV175 LA SOMMELIERE

Quelle est la capacité de la cave LA SOMMELIERE CTV175 ?

La CTV175 peut accueillir jusqu'à 174 bouteilles au format bordelais standard (75 cl). Elle est équipée de 3 clayettes en bois qui permettent de ranger les bouteilles à plat pour un vieillissement optimal.

Quelle plage de température propose la CTV175 ?

La CTV175 est une cave mono-température réglable de 5 °C à 20 °C. Elle est conçue pour le vieillissement : une température stable autour de 12-14 °C est recommandée pour conserver les vins sur le long terme.

Comment régler la température sur la CTV175 ?

Le réglage s'effectue via le panneau de commande électronique situé en façade. Appuyez sur les touches + ou - pour modifier la consigne par incréments d'un degré. La température affichée est la consigne ; comptez quelques heures pour que la cave l'atteigne réellement.

À quoi sert la fonction hiver de la CTV175 ?

La fonction hiver permet à la cave de fonctionner correctement lorsque la température ambiante est très basse (garage non chauffé en hiver par exemple). Sans cette fonction, le compresseur pourrait ne pas se déclencher par grand froid, laissant l'intérieur se refroidir excessivement.

Quel est le niveau sonore de la CTV175 ?

La CTV175 émet 41 dB(A) en fonctionnement. C'est un niveau comparable à une conversation calme, tout à fait acceptable dans une pièce de vie ou un garage attenant.

Ma cave CTV175 produit de la condensation, est-ce normal ?

Une légère condensation sur la vitre ou à l'intérieur est normale si l'air ambiant est humide ou si la porte est ouverte fréquemment. La CTV175 maintient un taux d'hygrométrie interne entre 55 et 80 %, idéal pour conserver les bouchons. Vérifiez que le joint de porte est bien intact et que la cave est de niveau.

Comment entretenir le filtre à charbon actif de la CTV175 ?

Le filtre à charbon actif piège les bactéries et les mauvaises odeurs extérieures pour protéger vos vins. Il est recommandé de le remplacer tous les 12 à 18 mois selon les conditions d'utilisation. Consultez la notice ou le site La Sommelière pour la référence du filtre de remplacement.

Peut-on installer la CTV175 dans un garage ou une cave non chauffée ?

Oui, grâce à la fonction hiver intégrée. Veillez néanmoins à ce que la température ambiante ne descende pas en dessous de 0 °C de façon prolongée et que la cave soit à l'abri de l'humidité excessive et du gel direct. Prévoyez un espace de ventilation suffisant autour de l'appareil (au moins 5 cm sur les côtés et à l'arrière).

Quelle est la différence entre la CTV175 et une cave de service ?

La CTV175 est une cave de vieillissement mono-température : elle maintient une température stable et constante pour faire vieillir les vins sur plusieurs années. Une cave de service (bi-température) permet en plus de servir rapidement les blancs et les rouges à des températures distinctes. La CTV175 n'est donc pas adaptée pour refroidir rapidement une bouteille avant de la servir.

Les clayettes en bois de la CTV175 sont-elles amovibles ?

Oui, les 3 clayettes en bois sont coulissantes et amovibles. Cela permet d'adapter le rangement à des formats de bouteilles non standard (magnum, champagne, Bourgogne) ou de libérer de l'espace pour empiler des bouteilles en vrac au bas de la cave.

Comment nettoyer l'intérieur de la CTV175 ?

Débranchez la cave avant tout nettoyage. Essuyez l'intérieur avec un chiffon doux légèrement humide et du vinaigre blanc dilué (évitez les produits abrasifs ou chlorés qui pourraient endommager les parois). Laissez sécher avant de rebrancher. Nettoyez également les clayettes en bois avec un chiffon sec pour éviter les moisissures.

Où trouver des pièces détachées pour la LA SOMMELIERE CTV175 ?

Des pièces détachées (thermostat, joint de porte, étagères, ampoule LED, filtre) sont disponibles chez des spécialistes comme Sogedis ou Spareka. Munissez-vous de la référence exacte CTV175 et du numéro de série indiqué sur la plaque signalétique à l'intérieur de la cave.

MODE D'EMPLOI CTV175 LA SOMMELIERE

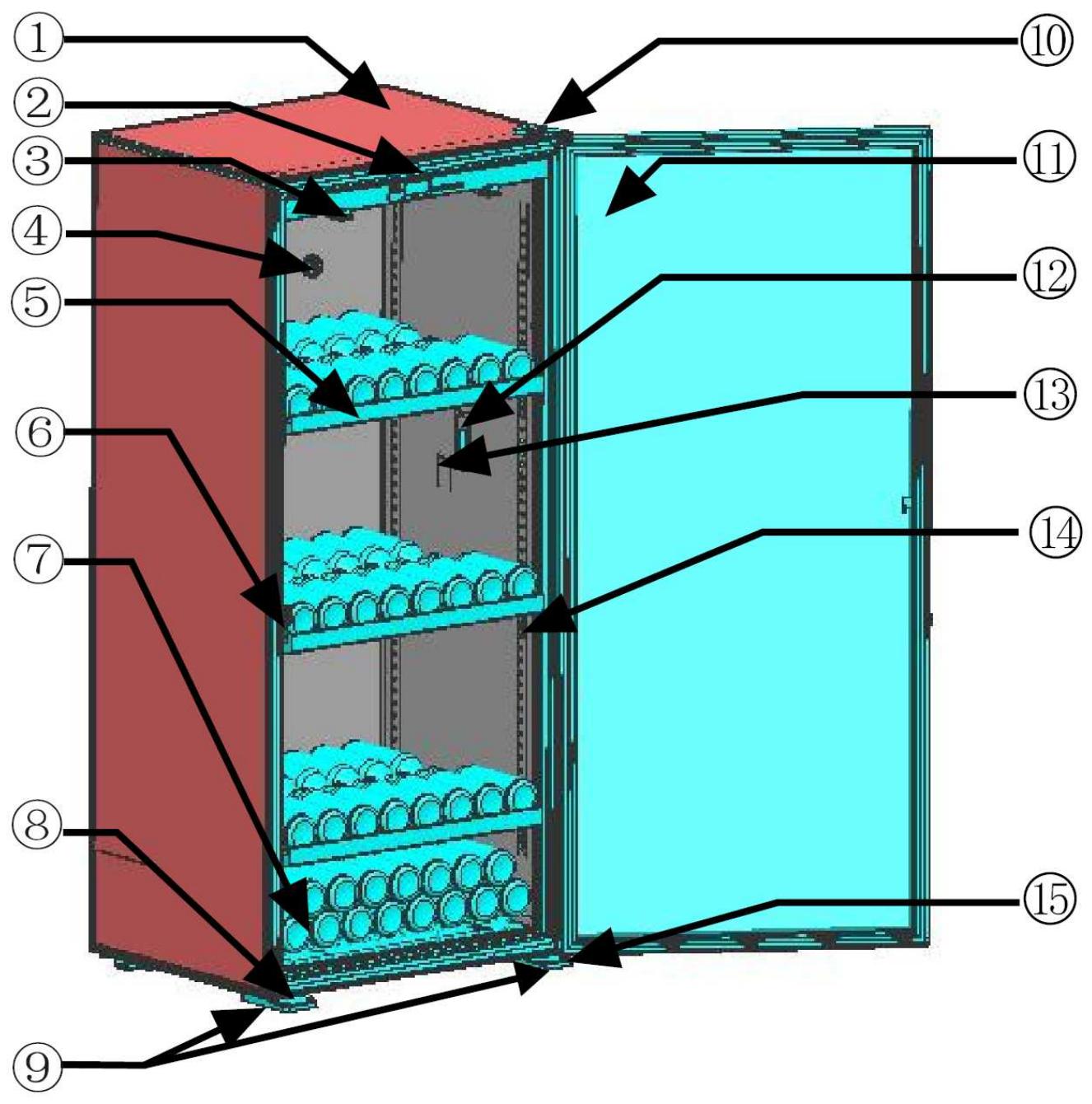

Cet appareil est uniquement réservé au stockage du vin et des boissons.

1. Carrosserie
2. Filtre à charbon
3. Clayette du bas
4. Charnière
5. Sondes de température
6. Tableau de commande
7. Clayette en bois
8. Entretoise
9. Porte
10. Rail support de clayette
11. Eclairage
12. Fermeture
13. Pieds ajustables
14. Sonde hygromètre
15. Axe de porte

NB: S'il n'y a pas de serrure sur votre modèle, il n'y a pas la fermeture (6).

1. Deplacement de l'appareil

(1) Lorsque vous déplacez votre cave, ne l'inclinez pas à plus de et toujours sur la face latérale du côté du cordon d'alimentation. (2) Pour réduire le temps de fonctionnement et économiser de l'énergie, installez votre cave dans un endroit adapté où la température est comprise entre 5°C et 32°C. Vous devez laisser un espace permettant la circulation de l'air autour de la cave, de telle sorte que la chaleur produite par le condenseur puisse être éliminée. Laissez un espace d'au moins 8 cm entre le mur et l'arrière de votre cave à vin. Éloignez votre cave à vin de tout autre appareil domestique, tels que réfrigerateurs, pour éviter les interférences. (3) Éloignez votre appareil de toute source de chaleur. (4) Évitez de le placer dans une pièce trop humide (lingerie, buanderie, etc.) ou dans une zone susceptible d'être inondée. (5) Placez l'appareil sur une surface plane et solide. Inclinez légèrement la cave à vin vers l'arête afin de procéder au réglage des pieds avant (réglage par vissage ou dévissage) de manière à mettre parfaitement votre cave à niveau.

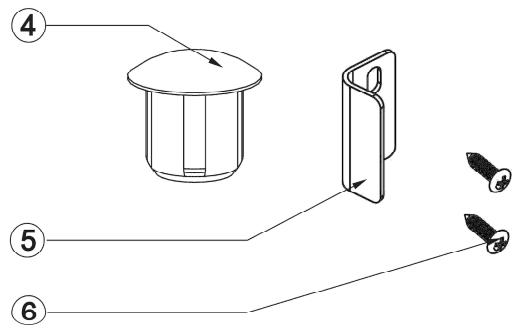

3.1 Récapitulatif des pièces

1. Bouchon
2. Vis
3. Charnière supérieure
4. Bouchon
5. Clip de fermeture
6. Vis cruciforme
7. Rondelle
8. Pivot
9. Axe de porte
10. Rondelle
11. Poignée de porte
12. Ecrou de charnière
13. Vis à tête fraisée

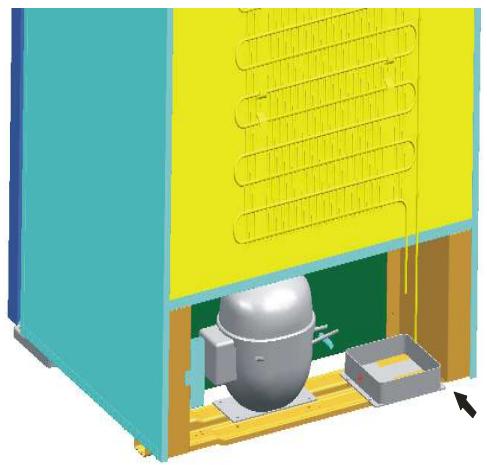

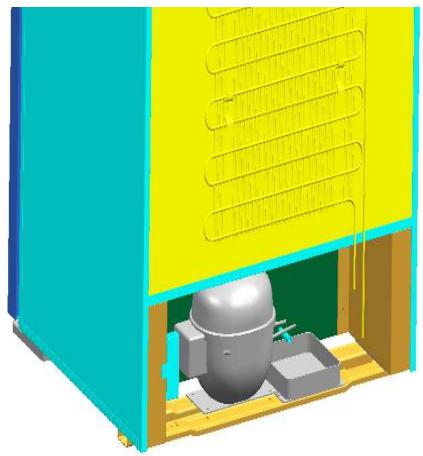

3.2 Installation du bac de réception d'eau

Veuillez installer le bac de réception d'eau sur le support du compresseur, à l'arrête de votre cave, de façon à ce que le petit tuyau d'évacuation de l'eau débouche sur ce bac (voir schéma ci-dessous):

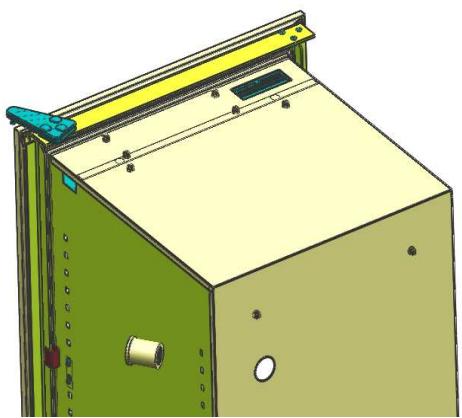

3.3 Montage du filtre à charbon actif

Positionnez le filtre à charbon, que vous trouvez dans la cave, en le replaçant par l'intérieur de votre cave, dans l'orifice d'aération situé en haut. Vous pouvez utiliser le filtre à charbon pendant un an. Changez-le ensuite. Contactez votre distributeur local pour obtenir un nouveau filtre à charbon actif. Avant d'insérer le nouveau filtre, enlevez le filtre usage.

3.4 Montage de la poignée de porte

Vous trouvez la poignée et deux vis à tête fraisée dans le sac à accessoire qui se trouve à l'intérieur de la cave. Suivez le schéma suivant pour fixer la poignée sur la porte.

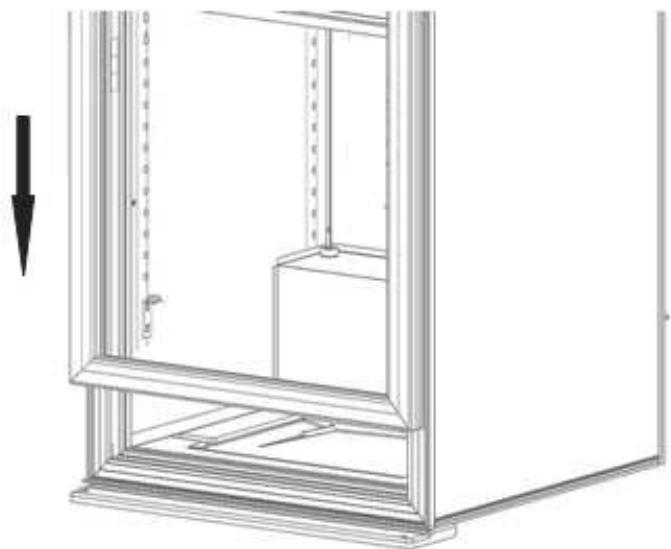

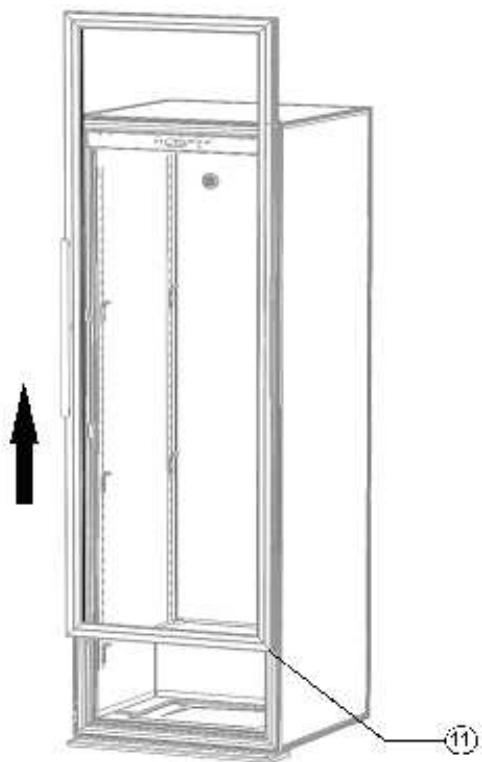

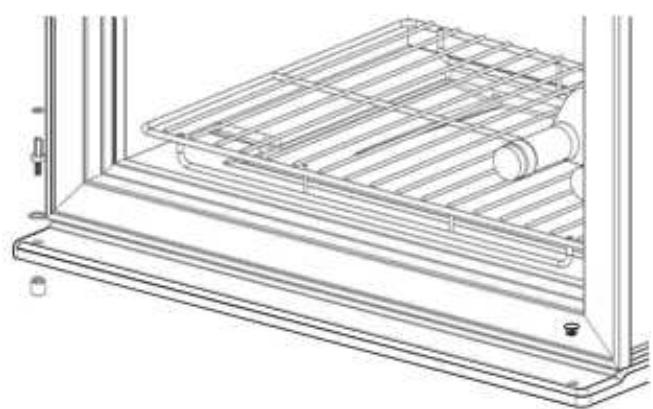

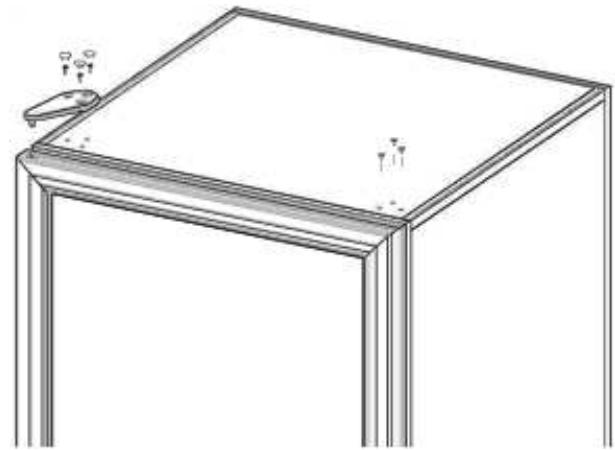

3.5 Réversibilité de la porte (sauf modèles avec serrure)

Vous pouvez changer le sens d'ouverture de la porte de la droite vers la gauche. Pour ce faire, procédez comme suit :

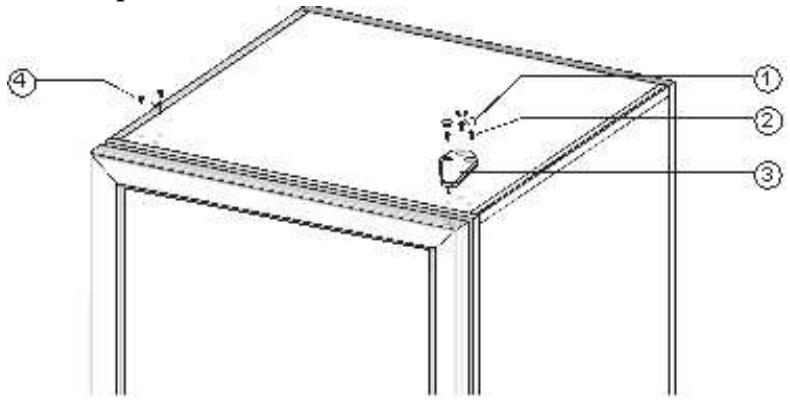

(1) Fermez la porte. (2) Enlevez délicatement les bouchons à l'aide d'une pièce de métal fine, dévissez les vis et retirez la charnière supérieure.

(3) Otez la porte de la cave en l'ouvrant légèrement, puis en soulevant vers le haut.

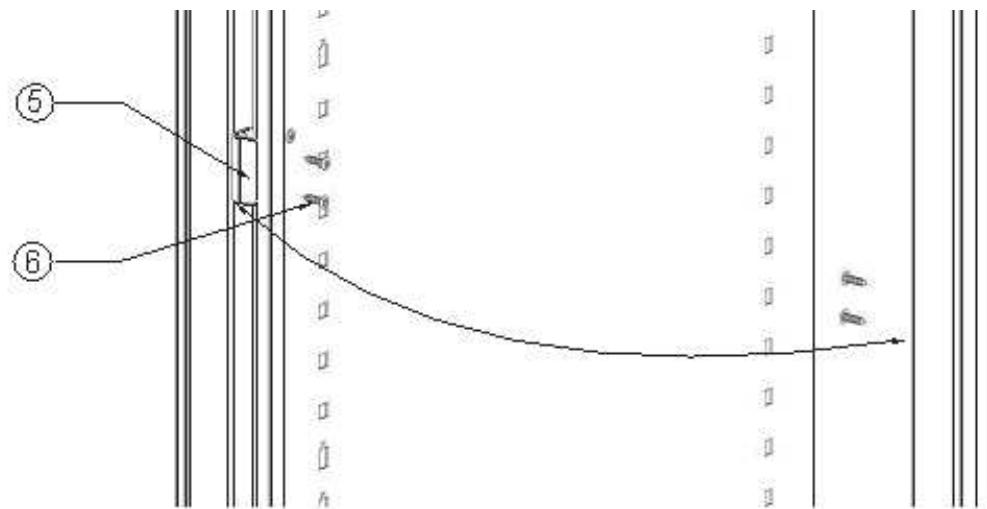

Dévissez le clip de fermeture situé sur le côté gauche de la porte, puis fixez-le sur le côté droit de la porte.

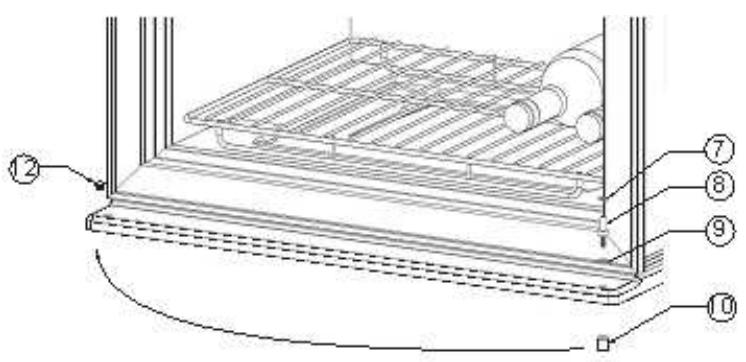

(5) Enlevez le bouchon situé à droite, dévissez l'axe de porte avec la rondelle, puis revissez-le sur la même piece sur le côté opposé (voir sur le schéma ci-dessus).

Tournez la porte de, soulevez légèrement la porte et déplacez vers le bas, replacez la porte sur son axe.

(7) Remettez en place la charnière à l'aide des vis, de façon à ce que la porte soit bien parallèle à la carrosserie. Replacez les bouchons.

Attention : Nous vous rappelons que si votre modèle est avec serrure, la porte n'est pas réversible.

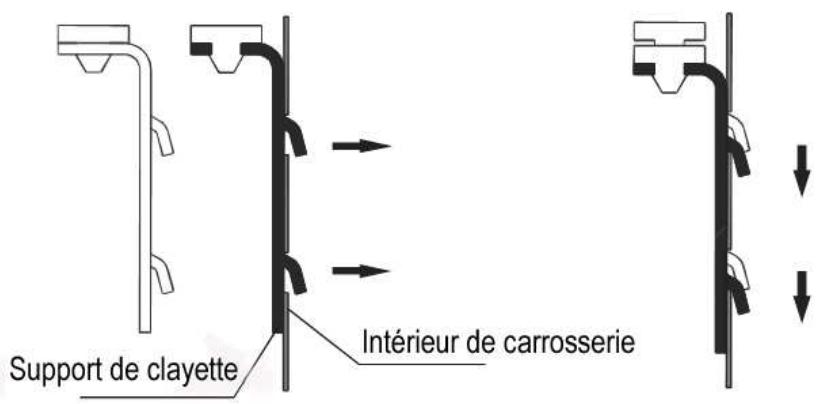

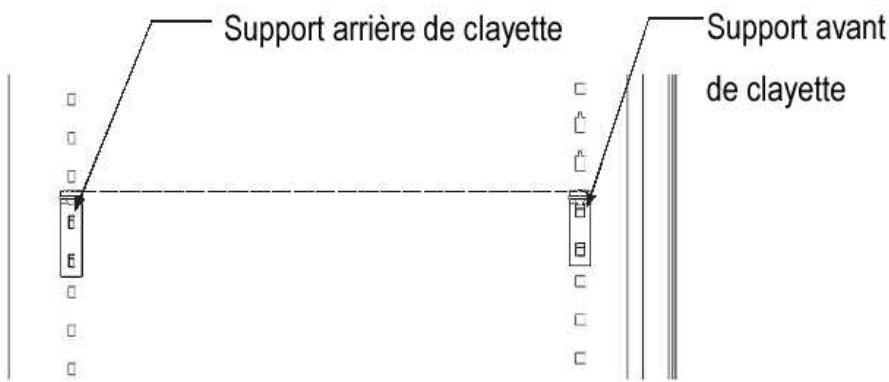

3.6.1 Montage des supports de clayettes

Le support de clayette doit être installé avant de placer les clayettes. Pour voir comment procéder, référez-vous au schéma ci-dessous. Placez le support de clayette dans le trou à l'intérieur de la carrosserie et pressez-le vers le bas de façon à ce que le support soit fermement fixé dans la carrosserie. La carrosserie comporte un support avant et un support arrière. Le plus long est le support arrière, il doit être fixé à l'intérieur de la carrosserie dans un des orifices situés vers l'arrière, le support avant doit être fixé à l'intérieur de la carrosserie dans un des orifices situés vers l'avant. Les deux supports doivent être au même niveau pour que la clayette reste en parfaite position.

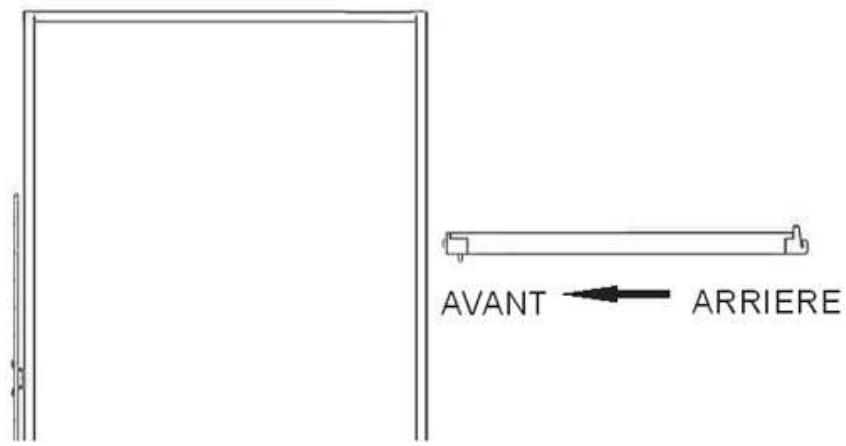

3.6.2 Montage des clayettes en bois

Pour installer votre clayette en bois, référez-vous au schéma ci-dessous. Mettez la clayette sur le support en poussant d'abord la partie avant. Assurez-vous que le pivot en bois bloque la clayette.

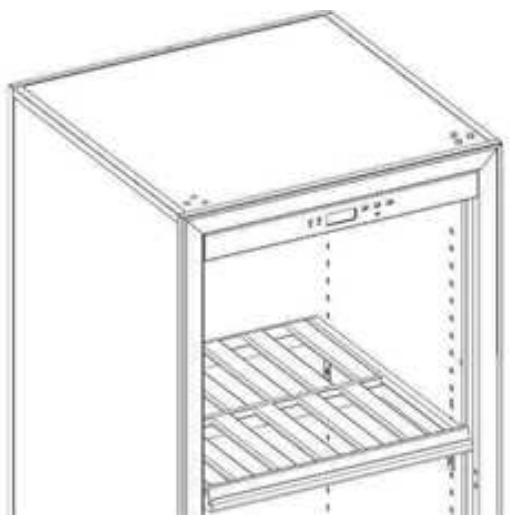

Positionnement des clayettes en bois

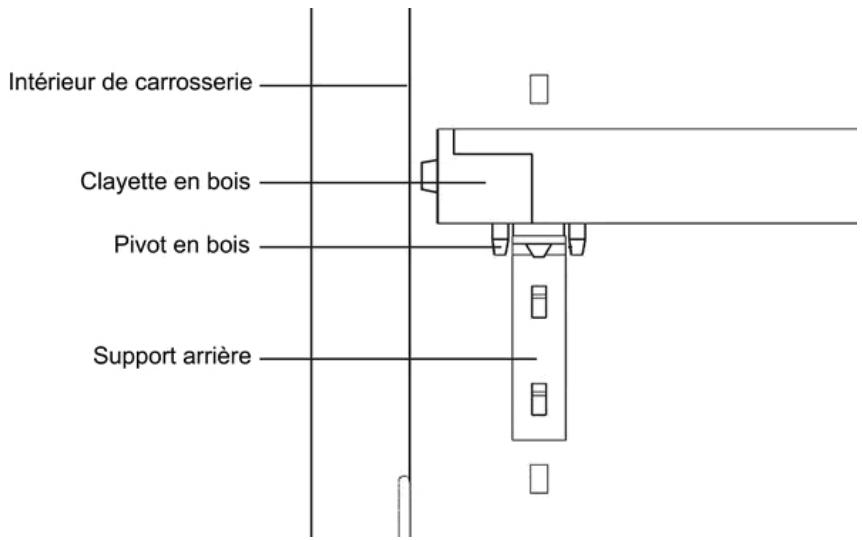

Positionnement du pivot en bois et du support de clayette arrête

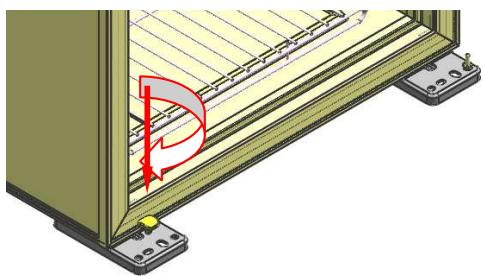

3.7 Inverser les supports de la porte

Une vis supporte la porte, si vous nevez inversez le sens de la porte il faut aussi inverser les supports de la cave. Dévissez la vis de support et replacez-la sur l'autre support.

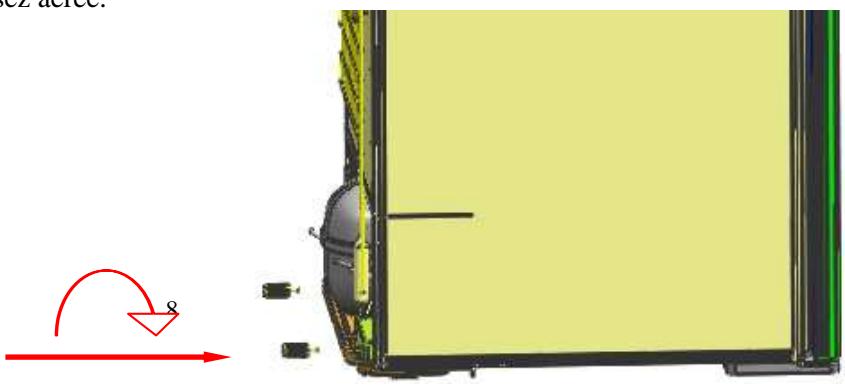

3.8 Installation des butoirs à l'arrière de la cave

Si votre cave est placée contre un mur, les butoirs garantissant une bonne distance de séparation entre le mur et votre cave, afin que celle-ci soit assez aérée.

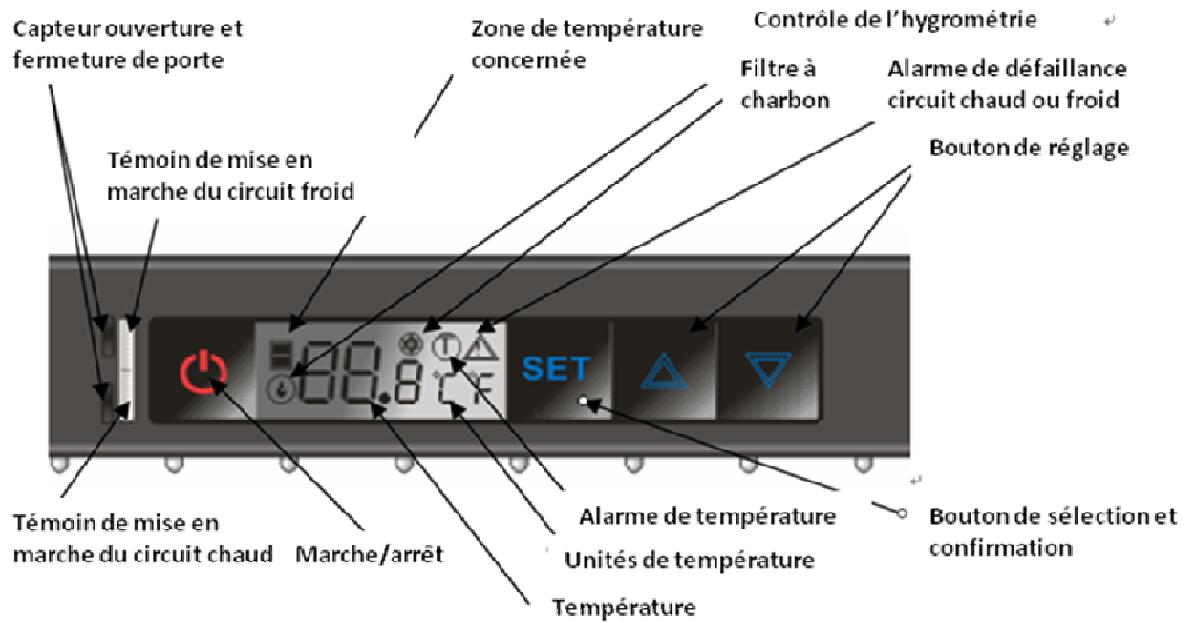

4.1.2 Réglage des températures

Appuyez sur Set, la température clignote, appuyez ensuite sur température. Appuyez sur Set pour valider la nouvelle consigne.

pour régler la

Alarme de changement du filtre à charbon actif

Lorsque le filtré à charbon actif sera en fin de vie, le symbole clignotera et un signal sonore se déclenchera. Changez le filtré à charbon actif et appuyez sur la touche pendant 5 secondes. Réinitialisez la durée de vie de votre nouveau filtré en appuyant sur Set. Vous pouvez à tout moment obtenir une indication sur la durée de vie de votre filtré à charbon en appuyant sur 5 secondes sur la touche

Fonction éclairage permanent

Pressez pendant 5 secondes, s'affiche alors le symbole E c L.

• Si le symbole s'affiche à côté, soit EcL, cela signifie que l'éclairage LED se déclenche uniquement lorsque la porte est ouverte
• Si il n'y a aucun symbole, soit EcL seulement, cela signifie que votre éclairage LED est en permanence allumé, que la porte soit ouverte ou fermée.

Pour changer de mode d’éclairage, appuyez sur le bouton désigné dans le cas de l’origine. Puis sur OK pour valider votre choix.

Indication de l'hygrométrie

Appuyez en même temps sur dans votre cave.

pendant 5 secondes pour voir s'afficher le taux d'humidité

Mise sous tension

Appuyez sur pendant 5 secondes, toutes les fonctions seront désactivées y compris l'affichage et les

LED. Appuyez sur doucement pour remettre en fonction.

4.1.3 L'alarme

L'alarme d'ouverture de porte : s'affiche (clignotant) lorsque la porte est ouverte pendant plus de 15 minutes, et une alarme sonore vous avertit trois fois toutes les 30 secondes. L'alarme

sonore s'arrête automatiquement après 3 minutes.

Humidité : le voyant clignotera si l'humidité est inférieure

à 50% pendant plus de 72 heures. Il s'arrête de clignoter lors que l'humidité sera passée au-dessus des 50%.

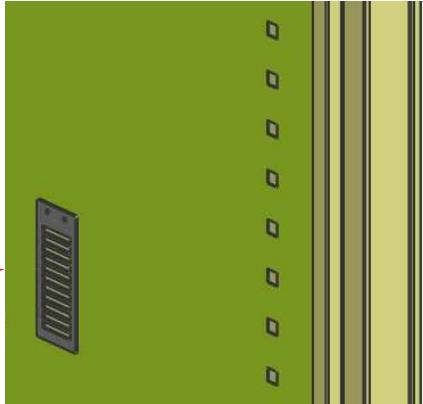

Sonde hygromètre

4.1.4 Anomalies de fonctionnement

Température : s'affiche (clignotant) lorsque la température est anormalement haute ou basse. Une alarme sonore vous avertit toutes les 10 secondes et s'arrête lorsque vous appuyez sur les

touches

Circuits chaud et froid : s'affiche (clignotant) en cas de défaillance des circuits chaud et froid, une alarme sonore vous avertit toutes les 10 secondes et s'arrête lorsque vous appuyez sur les

touches

4.1.5 La position hiver : comment fonctionne-t-elle ?

1. Lorsque la température régée à l'intérieur de la cave est inférieure à la température extérieure, le circuit de refroidissement se met en marche afin d'abaisser la température. Le témoin de mise en marche du circuit froid sera allumé (vert).
2. Lorsque la température régée à l'intérieur de la cave est supérieure à la température extérieure (dans un garage ou dans une cave l'hiver par exemple), le circuit de chauffe se met en marche pour assurer le maintien de la température demandée. Le témoin du circuit de chauffe sera allumé (rouge).

Ainsi la température ambiante n'influe pas sur la température à l'intérieur de votre cave.

5. Avertissement

(1) Après le déballage de votre cave, apportez les pièces d'emballage dans une déchetterie, elles seront pour la plupart recyclées. (2) N'essuyez pas l'arrière de la cave à vin avec une étoffe humide. (3) Ne placez pas d'appareil électrique ni d'aliment en haut de l'armoire. (4) N'utilisez pas l'appareil à l'extérieur. (5) Dépoussiérez le condenseur arrêté au moins 2 fois par an. (6) Le compresseur commence à fonctionner pendant 3 minutes après la mise en fonction de l'alimentation électrique : si le compresseur ne commence pas à fonctionner immédiatement, cela ne signifie pas qu'il y ait une anomalie. (7) Débranchez l'alimentation électrique et arrachez le cordon d'alimentation avant de soulever la cave. Otez toutes les bouteilles de la cave avant de la déplacer. (8) Gardez la porte ouverte le moins de temps possible. Ouvrez seulement en cas de besoin. (9) Ne laissez pas les enfants grimper, s'asseoir, se tenir sur la cave ni se suspendre aux clayettes de la cave à vin. Ils pourraient endommager la cave et se blesser gravement. (10) Prenez soin de toujours mettre les clefs hors de portée des enfants, pour éviter qu'ils s'y enferment. (11) N'essayez pas de réparer les cordons endommagés ou les composants électriques. Contactez votre distributeur ou un technicien SAV. (12) Il se peut qu'entre la température réglée et la température observée il y ait 2 ou 3 degrés de différence. C'est normal, cela peut être dû à la position de la sonde de température ou aux conditions extérieures.

6. Analyse des problemes simples

Problème	Analyse du problème	Mode de résolution
Le compresseur ne fonctionne pas	L'alimentation électrique n'est pas branchée	Vérifiez l'alimentation électrique
	Le cordon d'alimentation est endommagé	Vérifiez l'alimentation électrique
	Un fusible a grillé	Contactez votre distributeur ou un technicien SAV
	Défaillance de circuit interieur	Contactez votre distributeur ou un technicien SAV
	L'alimentation électrique s'interrrompt	Vérifiez si l'alimentation électrique est interrompue
	En cours de dégivrage	Phénomène normal, le compresseur fonctionnera lorsque le dégivrage sera terminé
Le compresseur fonctionne bruyamment ou par intervalles fréquents	Instabilité d'alimentation électrique	Débranchez l'appareil, faites-le fonctionner de nouveau après 3 minutes
	La cave n'est pas sur une surface plane	Régliez parfaitement les pieds avant jusqu'à ce que l'appareil soit de niveau
Froid insuffisant	Consigne de température trop haute	Vérifiez la température, régliez à nouveau la température demandée
	Ouverture de la portetrop longue et fréquente	Ouvrez la porte seulement en cas de besoin
	Joint de la porte endommagé	Contactez votre distributeur ou un technicien SAV
La LED ne s'allume pas	Anomalie de circuit électrique	Contactez votre distributeur ou un technicien SAV
	LED endommagée	Contactez votre distributeur ou un technicien SAV
On ne peut pas fermer la porte correctement	L'armoire n'est pas de niveau	Régliez les pieds avant jusqu'à ce que la cave soit parfaitement à niveau
	Montage incorrect de la portepresàpuès un changement du sens d'ouverture	Voir le chapitre réversibilité de la porte et l'instructor correctement
	La clayette va jusqu'à l'extérieur de la carrosserie	Déplacez la clayette vers l'arrière au bon emplacement

ZA Les portes de l'Océane Ouest BP 16

72 650 Saint Saturnin, France

[e-mail]

Trouver des informations pratiques sur votre cave et la conservation du vin ainsi que de nombreux accessoires sur notre site www.lasommeliere.com

Catégories d'appareils de réfrigération menagers	Household refrigerating appliances categories
1. Réfrigerateur comportant un ou plusieurs compartments de stockage de denrées alimentaires fraîches	1. Refrigerator with one or more fresh-food storage compartments
2. Réfrigerateur avec compartment cave, cave et apparéil de stockage du vin	2. Refrigerator-cellar, Cellar and Wine storage appliances
3. Réfrigerateur avec comportment pour denrées hautement périssables et réfrigérateur avec comportment sans étoile	3. Refrigerator-chiller and Refrigerator with a 0-star compartment
4. Réfrigerateur avec comportment «une étoile»	4. Refrigerator with a one-star compartment
5. Réfrigerateur avec comportment «deux étoiles»	5. Refrigerator with a two-star compartment
6. Réfrigerateur avec comportment «trois étoiles»	6. Refrigerator with a three-star compartment
7. Réfrigerateur-congélateur	7. Refrigerator-freezer
8. Congélateur armoire	8. Upright freezer
9. Congélateur coffre	9. Chest freezer
10. Appareils de réfrigération polyvalents et de type autre	10. Multi-use and other refrigerating appliances

Désignation
Marque / Trade mark	LA SOMMELIERE
Référence du modele / Model reference	CTP300/MC320 TRV300	CTPE204/CTPE24 8	CTV250/MC250 CTVN220/TRV250	CTP250/TRP250 LS248B/MC250P	CTP205 TRP205	CTV205 TRV205	CTP175 MC175P TRP175	CTV175 MC175V TRV175	CTP140 MC140P TRP140	CTV140 MC140 TRV140	CTV80 MC83 TRV83
Catégorie du modele d'appareil de réfrigeration / Category of the household refrigerating appliance model	2
Classe d'éfficacité énergétique / Energy efficiency class	D	A	E	C	C	E	C	E	C	E	D
Consommation d'énergie annuelle / Anual energy consumption	356	165/168	386	293	286	376	278	367	272	358	298
La consommation d'énergie est calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisés. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil, / Énergie consumption per year is based on standard test results for 24 hours. Actual energy consumption will depend on how the appliance is used and where it is located.
Volume utile total / Total storage volume	520 L/300 BOUTEILLES	320/4201	420 L / 248 BOUTEILLES		370 L / 205 BOUTEILLES		320 L / 174 BOUTEILLES		270 L / 140 BOUTEILLES		170 L / 83 BOUTEILLES
Température de stockage la plus froide / Coldest storage temperature	5°C
Classe climatique: « SN-ST » / Climate class: "SN-ST "Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre "10" [température la plus BASSE] °C et "38" [température la plus haute] °C. / This appliance is intended to be used at an ambient temperature between "10" [lowest temperature] °C and "38" [highest temperature] °C
Émissions acoustiques dans l'air / Airborne acoustical noise emissions	41 db (A)
Intégrable / Built-in	NO
«Cet apparéil est destiné uniquement au stockage du vin. » / "This appliance is intended to be used exclusively for the storage of wine"
