BV82 - Réfrigérateur BORETTI - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Réfrigérateur
Capacité totale	Non précisé
Nombre de portes	1
Type de froid	Statique ou ventilé
Classe énergétique	Non précisé
Consommation électrique	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Volume utile réfrigérateur	Non précisé
Volume utile congélateur	Non applicable
Type de dégivrage	Automatique ou manuel
Niveau sonore	Non précisé
Type de commande	Non précisé
Couleur	Blanc
Éclairage intérieur	Oui
Type de poignée	Intégrée ou externe

FOIRE AUX QUESTIONS - BV82 BORETTI

Comment allumer le BORETTI BV82 ?

Pour allumer le BORETTI BV82, branchez l'appareil à une prise électrique et appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Comment régler la température du BORETTI BV82 ?

Utilisez le bouton de réglage de la température sur le panneau de commande pour augmenter ou diminuer la température selon vos besoins.

Que faire si le BORETTI BV82 ne chauffe pas ?

Vérifiez que l'appareil est bien branché et que le bouton d'alimentation est activé. Assurez-vous également que la température est réglée suffisamment haute.

Comment nettoyer le BORETTI BV82 ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon humide et un détergent doux pour nettoyer l'extérieur. Ne plongez pas l'appareil dans l'eau.

Le BORETTI BV82 émet un bruit inhabituel, que faire ?

Si le BORETTI BV82 émet un bruit inhabituel, vérifiez qu'il est sur une surface plane et stable. Si le bruit persiste, contactez le service client.

Est-il normal que le BORETTI BV82 dégage une odeur au premier usage ?

Oui, il est normal que l'appareil dégage une légère odeur lors de la première utilisation. Cela devrait disparaître après quelques cycles de fonctionnement.

Comment savoir si le BORETTI BV82 est en mode de préchauffage ?

Un indicateur lumineux sur le panneau de commande s'allume lorsque l'appareil est en mode de préchauffage.

Le BORETTI BV82 est-il adapté à l'extérieur ?

Non, le BORETTI BV82 est conçu pour une utilisation en intérieur seulement. Évitez de l'utiliser à l'extérieur.

MODE D'EMPLOI BV82 BORETTI

Avertissements et conseils importants

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet apparéil devait été vendu ou transféré à une autre personne, assurez- vous que la notice d'utilisation suivé l'appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des averissements relatifs. Ces avertissements sont disponibles pour votre suture et pour celle d'autrui. Nous vous prions donc de bien pouvoir les dire attentivement avant d'installer et d'utiliser l'appareil.

Sécurité

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacité physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de l' apparéil sans danger.
• Débranche toujours la prise de courant avant de procédé au nettoyage interieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les apparèils qui en sont écipés).
• Ne consommez pas certains produits tels que les batonnets glacésès leur sortie de l'appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
• Cet apparéil est lourd. Faites attention lors du déplacement.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d'éviter le risque de fuites de liquide.
  L'appareil ne doit pas etre situé a proximite de radiateurs ou cuisinières à gaz.
• Evitez une exposition prolongée de l'appareil aux rayons solaires.
• Il doit y avoir une circulation d'air suffisante à la partie arrrière de l'appareil et il faut éviter tout endommagement du circuit réfrigerant.
• Seulement pour congélateurs (sauf modèles encastrés): un emplacement optimal est la cave.
• Ne pasmettre d'instrumentselectriquesa l'intérieur de I'appareil (sorbetiere, par exemple).

Service/Réparation

• Une eventuelle modification à l'installation électrique de votre maison qui devrait être nécessaire pour l'installation de l'appareil ne devra être effectuee que par du personnel qualifie.
• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.
• Cet apparéil contient des hydrocarbures dans son circuit réfrigerant; l'entretien et la recharge ne doit donc être effectuels que par du personnel

autorisé.

• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service Àpres-Vente le plus proche et n'exigez que des pièces détachées originales.

Utilisation

• Les réfrigerateurs et/ou congélateurs menagers sont destinés uniquement à la conservation et/ou congélation des alimentés et des boissons.
• Un produit décongelé ne doit jamais être recongelé.
• Suivez les indications du fabricant pour la conservation et/ou congélation des alimentés.
• Dans tous les apparèils de réfrigération et congestion il y a des surfaces qui se couvent de givre. Suivant le modele, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
• N'essayez jamais d'enlever le givre avec un objet metallique, vous risqueriez d'endommager irréparablement l'évaporateur. N'employez pour cela que une spatule en plastique.
• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre object tranchant.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartment à bassé température, elles pourraient exploser.

Installation

Assurez-vous, après avoir installe l'appareil, que celui-ci ne repose pas sur le cable d'alimentation. Important: en cas de dommage du cable d'alimentation, il ne doit être replacé que par un professionnelnel qualifié.
- L'appareil se réchauffe sensibilment au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entrainerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'installation.
- A cause du système de transport, l'huile contenu dans le compresseur pourrait s'écouer dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

Protection de l'environnement

• Cet apparéil ne contient pas, dans son circuit réfrigérant et ses matières isolantes, de gaz réfrigérant nocifs à la couche d' ozone. L' apparéil ne doit pas être mis au rebut avec les ordures urbaines et la ferraille. Il faut éviter d'endommager le circuit de réfrigérant, surtout à l'arrête de l' apparéil, après de l'échangeur thermique.

Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal.

Les matéiaux utilisés dans cet appeareil identifiés par le symbole sont recyclables.

Elimination des vieux apparéils

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme déchet menager. Il doit plusot etre remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est elimine correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin ou vous avez achete le produit.

Sommaire

Avertissements et conseils importants 14

Utilisation 16

Nettoyage interieur/Tableau de commande/Mise en service/Réglage de la température/Congélation rapide 16

Voyant d'alarme/Dispositif sonore d'alarme de la temperature/Alarme porte ouverte 17

Symboles de produits congélés et calendrier de congélation / Congélation et conservation 17

Décongélation/Fabrication de glaçons 18

Conseils Conseils pour la congélation / Conseils pour la surgélation 18

Entretien Dégivrage / Nettoyage / Arret prolongé 19

Service après-vente et pieces de rechange 20

a r c t a r i s t i q u e s T e c h n i q u e s 20

Reversibilité de la porte 21

Installation Emplacement 21

Branchement electrique / Préparation de la grille 22

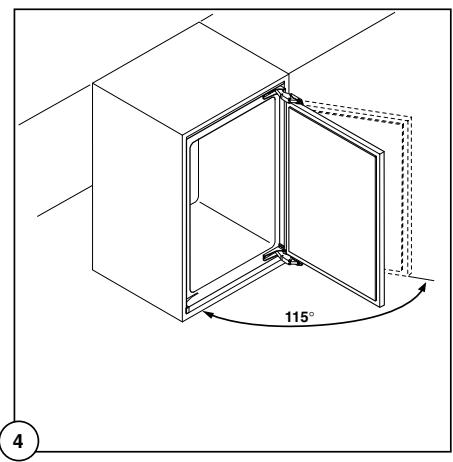

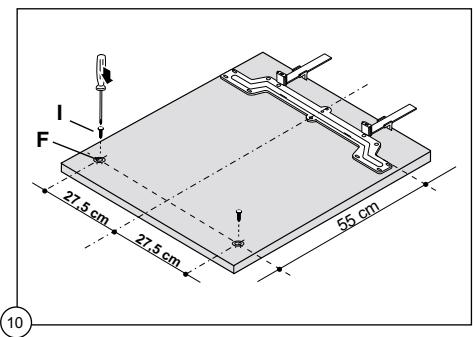

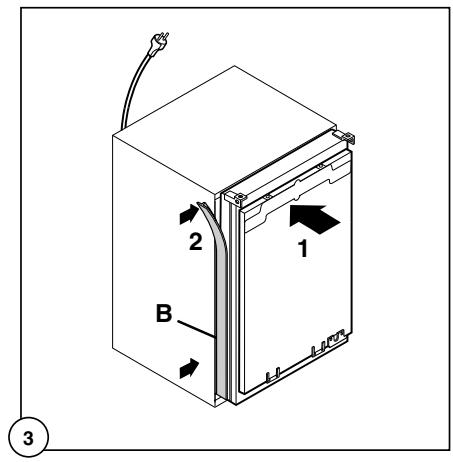

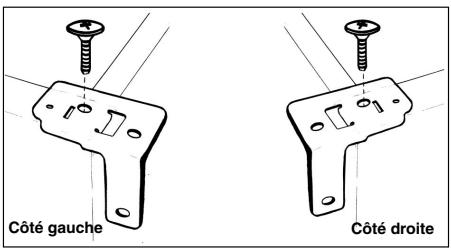

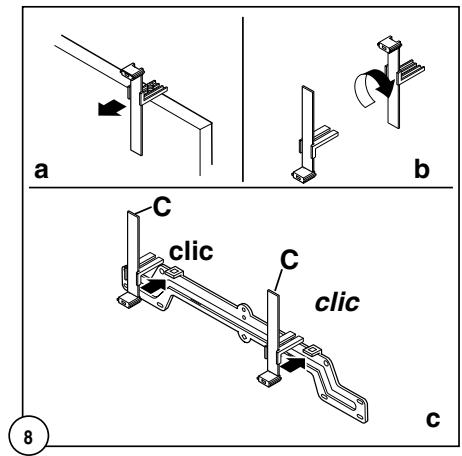

Encastrement sous un plan de travail 22

Montage de la plinthe 25

Utilisation

Cet apparéil est repéré par le symbole XXX ce qui signifie qu'il est apte à la congélation de denrées fraîches, au stockage de produits surgelés et à la fabrication de cubes de glace.

Nettoyage interieur

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonnée, pour enlever l'odeur caractéristique de «neuf».

N'utilise pas de produits abrasifs, de poudre à récurer ni d'éponge métallique, qui risquent d'endommager les finitions.

Tableau de commande

① ②

(3) (4) (5)

1Voyant de fonctionnement (vert)
2 Thermostat
3 Voyant de super congélation (jaune)

4 Touche super congélation / arrêt alarmé
5Voyantalarme(rouge)

Mise en service

• Branchez la prise de courant.
• Tournez le bouton du thermostat (2) dans le sens des aiguilles d'une montre au-delà de la position "O" (arrêt). on ecoute un son pour 2 sec.. Le voyant vert de fonctionnement (1) s'allume. Le voyant rouge (5) clignote et l'alarme sonore s'entend. L'appareil est ainsi en état de fonctionnement.
• Appuyez sur l'interrupteur (4) pour annuler l'alarme sonore. Le voyant rouge de alarme continue à clignoter. Actionnez de nouveaux en plus le commutateur de congélation rapide (4), le voyant jaune (3) s'éCLAIRE. Attendez que le voyant rouge (5) soit éteint pour ramener le commutateur (2) à sa position initiale; le voyant jaune (3) s'éteint.
  L'appareil est ainsi en etat de fonctionnement.
• Pour arrêté l'appareil tournez le bouton du thermostat (2) sur la position «O» on ecoute un son pour 2 sec.

Réglage de la température

• Les différentes positions comprises entre "1" et "6" indiquent des températures toujours plus froides. Pour une bonne conservation des produits surgelés et congelés la température à l'intérieur doit être inférieure ou égale à -18°C. Attendez que

la lampe (5) s'éteigne. Cela signifie que la température optimale a été atteinte.

• La température est régée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les nombres les plus bas ou bien diminuée (plus froid) en le tournant vers les nombres les plus élevés.

• Les positions du thermostat sont susceptibles d'être modifiées en considérant que la température interne dépend des facteurs suivants:

• température ambiente;

• fréquence d'ouverture des portes;
• quantité d'aliments conservés;
• emplacement de l'appareil.

Une position moyenne est la plus indiquée.

Congélation rapide

Appuyez sur l'interrupteur (4). Levoyant (3) s'allume. Si vous utilisez la capacité maximale de congélation, appuyez sur la touche de congélation rapide 24 heures avant d'introduire les denrées fraîches. ÀpRES 52 heures la congélation rapide se désactive automatiquement et levoyant s'éteint.

Si I'on reappuye sur la touche (4), la fonction de congélation rapide peut être oétée manuellement autant qu'on veut. Le voyant jaune (3) s'éteint.

Voyant d'alarme

Levoyant d'alarme (5) clignote lorsquela température à l'intérieur du congelateur remonte au-dessus d'une certaine valeur qui est préjudicable à une conservation de longue durée (plus chaud que -12^) .Il est normal que levoyant d'alarme clignote lors de la mise en marche de I'appareil, c'est-à-dire jusqu'à ce que la temperature a l'intérieur attigne la valeur convenant le moins à la conservation des alimentents.

Dispositif d'alarme de la température

Votre congélateur est équipé d'un dispositif sonore d'alarme qui signale que la température à l'intérieur du congélateur est remontée à un niveau qui ne garantit plus la bonne conservation des alimentés (plus chaud que -12^ ).

Le signal sonore est émis jusqu'à ce que le voyant rouge de contrôle de la température s'éteigne ou jusqu'à ce que l'interrupteur de congélation rapide soit activé.

L'interrupteur de congestion rapipe peut être désactivé des que le voyant rouge de contrôle de la température s'est étient.

Alarme porte ouverte

L'appareil est équipé d'une alarme porte ouverte. Le signal accoustique se fait entendre lorsque la porte de l'appareil reste ouverte pendant plus d'une minute.

Pour l'arrête, fermez la porte.

Symboles de produits congelés et calendrier de congélation

Les symboles qui figurent sur le tiroir supérieur correspondant à différents types de produits congeçées.

Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure est valable en fonction de la qualité des alimentés et du traitement qu'ils ont subi avant la congélation.

Congélation des alimentés

Mettez l'appareil en régime de congélation rapide.
Attendez 3 heures au moins avant d'introduire les aliments frais, si vous venez demettre l'appareil en marche. Si le conçélateur fonctionne déjà en régime de conservation, pour un meilleur résultat de congélation (correspondant au poids des denrées congestables en une seule fois sur la plaque signalétique), commuter sur «S» au moins 24 heures avant l'introduction des alimentés. Ce temps peut être réduit en fonction de la quantité des alimentés.

En régime de congélation le compresseur est mis en marche continue, ce qui permet de profiter au maximum de sa puissance frigorifique. Maintenez ce réglage pendant les vingt-quatre heures qui suivent l'introduction du lot de denrées, puis repassez au régime de conservation.

Placez les alimentes à congefer dans les deux compartments supérieur de l'appareil de façon à éviter qu'ils puissant entre en contact avec des produits déjà congelés, ce qui en élèverait la température; s'il y a peu d'aliments à congefer, utilisez toujours le premier compartment supérieur.

La quantité maximum d'aliments pouvant être congelés en 24 heures est indiquée sur la plaque signalétique située à l'intérieur de l'appareil.

Après écoulement du temps nécessaire à la congélation, répartissez les produits congélés dans les autres tiroirs, de manière à libérer les susdits compartments pour une prochaine opération de congélation.

Conservation des produits surgelés

A la première mise en fonctionnement ou après un arrêt prolongé mettez l'appareil en régime de congestion et attendez deux heures au moins avant d'introduire les alimentés surgelés.

Passez ensuite au régime de conservation. Cela n'est pas nécessaire si le concélateur est déjà en fonction.

Attention

En cas de coupure de courant abstenez-vous d'ouvoir la porte. Si l'interruption est de courte durée (jusqu'à 20 heures) et si le congealur est rempli, il n'y a aucun risque d'alteration pour les alimentés. En cas contraire vous devrez consommer les alimentés le plus rapidement possible (une augmentation de la température peut réduire remarquablement la durée de conservation des alimentés).

Pour l'extraction des tiroirs,procédez de la façon suivante:extrayez le tiroir jusqu'au point de butée puis tournez-le vers le haut (voir fig.).

Décongélation

Avant leur utilisation, les alimentés congelez ou surgelés doivent être laissés décongeler dans le réfrigérateur (viande, volaille, poissons, etc.) ou à températe ambiente (pour les autres alimentés), selon le temps dont on dispose pour cette opération. S'il s'agit de produits minces ou divisés, placez-les directement à cuir: dans ce cas, toute fois, le temps de cuisson sera plus long.

i Conseils

Conseils pour la congélation

• Les produits destinés à la congélation doivent être frais et d'excellente qualité. Chaque paquet doit être proportionné à l'importance de la consommation familiale de manière à être utilisé en une seule fois.
• Des paquets de petites dimensions permettent d'obtenir une congélation rapide et uniforme. Ne perdez jamais de vue qu'une fois décongelés, les alimentés congeçés se détériorent rapidement.
• Les alimentés maigres se conservent比较好 et plus longtemps que les gras; le Sel réduit la durée de conservation.
• Les denrées à congeferdoivent être enfermées dans des emballages imperméables de qualité alimentaire. Fermez soignement les paquets en éliminant les poches d'air.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, elles pourraient éclater.
• N'introduisez jamais de liquides ou d'aliments chauds.
• Ne remplissez jamais les recipients avec couvercle jusqu'au bord.
• Ne consommez pas certains produits tels que les batonnets glacés tout de suite après les avoir sortis du congelateur. La température très BASSE à laquelle ils se trouvent peut provoquer des brûlures.
• Indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage.
• Ne congelez pas, en une seule fois, des denrées fraîches dépassant la valeur indiquée sur la plaque signalétique de l'appareil.
• N'ouvrez pas la porte et ne placez pas de nouveaux produits à congefer pendant la conjugation.

La fabrication des glaçons s'effectue dans le compartment connélateur.

Remplissez d'eau le bac jusqu'aux trois-quarts de sa hauteur afin de permettre l'expansion de la glace.

Le démoulage des bacs en matière plastique s'obtient par simple torsion.

N'employez pas d'objet métallique pour decoller les bacs à glaçons.

Conseils pour la surgélation

• Repérez la date de fabrication des produits surgelés et respectez la durée de conservation indiquée par le fabricant.
• Evitez d'ouvoir trop souvent la porte et ne la laissez ouverte que le temps nécessaire. Une augmentation de la température peut réduire remarquablement la durée de conservation des alimentés.
  Assurez-vous que l'emballage extérieur soit intact.
  Dans le cas contraire le produit surgelé peut déjà être abimé.
• Si un paquet gonfle ou présente des traces d'humidité, cela peut dire qu'il n'a pas été conserved à une température équate et que le produit contenu a perdu ses qualités d'origine.
• Pour l'achat des produits surgelés utilisez si possible des sacs spéciaux. De toute façon lors des courses il est conseilé de n'acheter les aliments surgelés qu'en dernier. En outre enveloppez-les dans du papier journal etès vous retour à la maison placez-les immédiatement dans l'appareil.
• Il convient de faire très attention au moment de l'achat, car les alimentés dégelés, même partiellement, ne peuvent être recongelés. Dans ce cas consommez-les dans 24 heures.

Entretien

Débranche l'appareil avant toute opération.

Attention

Cet apparéil contient des hydrocarbures dans son circuit réfrigérant; l'entretien et la recharge ne doit donc être effectuels que par du personnel autorisé.

Dégivrage

Grattez la couche de givre quand l'épaissieur atteint 4 mm env. Utilisez à cet effet la spatule en plastique livree avec l'appareil.

Il n'est pas nécessaire de débrancher l'appareil et d'enlever les produits contenus dans la cuve. Chaque fois que la couche de givre dépasse 4 mm d'épaissieur, il est recommendé de procéder au dégivrage complet: vous profiterez du moment où votre appareil sera le moins garni.

Pour effectuer un dégivrage complet procédez de la manière suivante:

1. tournez le bouton du thermostat sur la position «O» ou débranchez l'appareil;
2. enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais;
3. maintenez la porte ouverte;
4. épongez et séchez soigneusement les parois;
5. ramenez le bouton du thermostat sur la position voulue ou rebranchez l'appareil et mettez la congélation rapide en marche.

Mettez l'appareil en régime de congélation rapide. Au bout de deux heures replaces les produits s'il y a lieu.

Attention

Pour cette opération n'utilisez jamais d'objet metallique qui risquerait de déterminer l'appareil.

N'utilise jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part des preconisés.

L'élévation de température des denrées congelezées peut diminuer leur durée de conservation.

Nettoyage

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Nettoyez périodiquement l'intérieur de votre apparéil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.

L'appareil est équipé d'une grille d'aération; elle doive toujours être nettoyée afin de garantir une bonne ventilation en partie arrêté et un fonctionnement optimal de l'appareil.

Nettoyage periodique

La structure de l'appareil permet d'effectuer un nettoyage de la partie arrrière située pres du mur en utilisant également un aspirateur.

Pour effectuer cette opération, procédez comme suit:

1. Enlevez la plinthe (1);
2. démontez la grille d'aération (2);
3. sortez le cache (3) avec précaution.

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes:

• débranchez la prise de courant;
• videz l'appareil;
• dégivrez-le et nettoyez-le à fond;
• laissez la porte entrouverte pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Service après-vente et pieces de rechange

Si I'appareil marche mal, il faut controller:

Dérangement	Remède
L'appareil ne fonctionne pas.	- L'appareil n'est pas mis en service;METRE l'appareil en service.- La fiche n'est pas branchée ou ne donne pas de contact;brancher la fiche secteur.- Le fusible a déclenché ou est défecteurs; vérifier lefusion, replacier le cas échéant.- La prise de courant est défecteuse; adressez-vous à un électricien pour éliminer les defaults du réseau.
La température de surgélation ne suffit pas, le voyant rougeest allumé.	- La temperature est mal reglée trop bas; consultez lasection "Réglage de la température".- La porteste est restée ouverte trop longtemps; Ne pas ouvrirla porteplus longtemps que nécessaire.- De trop grandes quantités d'aliments ont été entroposéesau cours des dernières 24 heures; actionner lecommutateur de condensation rapide.- L'appareil se trouve à côte d'une source de chaleur;consulter la section "Emplacement".
Formation importante de givre dans l'appareil,eventuellesment aussi au joint de porte.	- Le joint de porteneest pas étanche (après changement dunsens d'ouverture de la porte); à l'aide d'un sèche-cheveux,rechauffer avec précaution le joint de porte aux endroits desfuites (pas plus chaud qu'environ. 50 °C). Remettre en mêmetemps le joint de porte en forme à la main de manière à cequ'il soit de nouveau en position correcte.
Bruits anormaux.	- L'appareil n'est pas d'aplomb;ajuster les pieds régables.- L'appareil est en contact avec la paroi ou d'autres objets;déplacer légèrement l'appareil.- Une partie de l'appareil, p. ex. un tuyau, est en contactavec une autre partie de l'appareil ou la paroi à l'arrête de l'appareil; Le cas échéant, plier cette partie avecprécaution pour l'éloigner.
Après avoir poussé sur la touche de condensation rapide ouapres avoir modifié le réglage de la température, lecompresseur ne se met pas en marche.	- C'est normal, il n'y a aucune anomalie; le compresseur semet en marche après quelques instantes automatiquement.

Une fois que tous ces contrôles ont été effectuels, si l'anomalie de fonctionnement persiste, adressez-vous au Service Àpres-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appoint, il vaut moins indiquer le code du mode et le numero d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas.

i Caracteristiques Techniques

Les données techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil.

Réversibilité de la porte

Pour l'inversion opére comme suit:

Attention! La réversibilité de la porte une fois effectue, contrôle ensuite que le joint magnétique adhé à la carrosserie. Si la température à l'intérieur de la pièce est trop basse (en hiver, p.ex.), il se peut que le joint n'adhé pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprene ses dimensions naturelles après un certain temps, on pourrait accélérer ce processus en chauffant la partie interessée à l'aide d'un sèche-cheveux.

Installation

Emplacement

Placez de préférence votre apparéel loin d'une source de chaleur (chauffage, cisson ou rayons solaires trop intensés.

Pour le bon fonctionnement de votre apparéil, la température ambiente du local doit être comprise entre +18^ et +43^ (classe T); +18^ et +38^

(classe ST); +16^ et +32^ (classe N); +10^ et +32^ (classe SN). La classe d'appartenence est indiquée sur la plaque signalétique.

Pour l'encastrement et l'eventuel changement du sens d'ouverture de la porte rapportez-vous aux instructions relatives ci-jointes.

Branchement electrique

Contrález, avant de branchier l'appareil, si le voltage et la fréquence indiqués sur la plaque signalétique correspondant à ceux de votre réseau. Tolerance admise: ±6%.

Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adequate est indispensable.

Important

Il faut absolument brancher l'appareil à une prise de terre qui marche.

C'est pour cela que la prise du cable d'alimentation est munie d'un contact prévu exprés. Si la prise de courant de réseau domestique n'est pas branchée à la terre, branche l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Le fabricant decline toute responsabilité pour tout incident ou accident provoqué par une mise à la terre inexistante ou défectueuse.

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
• 87/308 du 2.6.87 concernant la suppression des interférences radio-électriques.
• 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Important

L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

Préparation de la grille

Ouverture de la porte à gauche:

• enlevez le côte gauche (A) de la grille en le coupant de l'arrière.

Ouverture porte à droite:

• enlevez le côte croit (B) de la grille en le coupant de l'arrière.
  Procedez ensuite comme suit pour remettre la grille sur l'appareil:
• glissez la grille à la base de l'appareil puis appuyer sur les crochets (a) jusqu'àu déclic.

Encastrement sous un plan de travail

Dimensions de la niche

Les dimensions de la niche doivent correspondre à celles indiquées dans la figure.

Pièces de montage fournies avec l'appareil.

1. Fixez à l'appareil les équres livrées à cet effet (fig.).

1. Mettre en place l'appareil. La prise murale doit se trouver impératifement hors de la niche d'encastrement de l'appareil.

1. L'appareil est équipé de pieds régables; pour régler l'appareil à la hauteur souhaïée (870 mm max.), il est nécessaire d'agir sur les 4 pieds régables.

1. Appliquees les joints a pression a l'appareil (fig.).

5. Vissez l'appareil.

6. Montez la porte du meuble.

PARTIE SUPERIEURE DE LA PORTE DU MEUBLE

PARTIE INFÉRIEURE DE LA PORTE DU MEUBLE

7. Posez le couvre-joint (A).

Montage de la plinthe

Attention!

Pour ne pas compromètement le bon fonctionnement de l'appareil, il est nécessaire d'utiliser la grille d'áération d'origine.

• Si la niche d'encastrement de l'appareil a une hauteur de A = 820 mm et une hauteur de plinthe a = 100 mm, la plinthe peut être montée sans modification. Il en est de même pour une hauteur d'encastrement de B = 890 mm et une hauteur de plinthe b = 170 mm.
• Si la hauteur de la plinthe est supérieure à a = 100 mm , b = 170 mm , celle-ci doit être découvertafin d'obtenir une hauteur de a = 100 mm et b = 170 mm et une largeur a = 580 mm .
  Fixez la plinthe au bloc cuisine.

Important La plinth

La plinthe doit etre positionnée a une distance minimum de 25mm de la porte.
