BEDIENUNGSANLEITUNG BV82 BORETTI

Technische gegevens 8

i Technische gegevens

Warnings und wichtige Hinweise

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewährt wird. Sollte这点es Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Kunde über den Betrieb des Gerätes bzw. die entsprechenden Warnungen informiert werden kann. Diese Warnungen wurden zu ihrem bzw. dem Schutz anderer bearerbeitet. Wir bitten Sie davon, diese aufmerksam zu lessen, bevor das Gerät in Betrieb genommen wird.

Sicherheit

• Das Gerätarf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreiben, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind. Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät speilen können.
  Vor der inneren bzw. außeren Reinigung des Gerätes sowie beim Auswechseln der Gühlampe (bei damit ausgestatteten Geräten) das Gerät spanningslos machen.
• Eis aus dem Gefrier- bzw. Frosterfach nicht那么简单, es konnte Kälte-Brandwunden verursachen.
• Dieses Gerät ist schwer. Beim Versetzenitte darauf aufchten!
• Beachten Sie, dass während der Bewegung des Gerätes der Kältemittelkreislauf nicht beschädigt wird.
• Das Gerätarf nicht in unmittelbarer Höhe von Heizkörpersn oder sonstigen Wärmequelle aufgestellt werden.
• Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.
• Eine ausreichende Luftzirkulation an der Geräterückseite muss gewährleistet sein. Jegliche Beschädigung des Kühlkreislaufes ist zu vermeiden.
  NUR FÜR GEFRIERSCRANKE (Einbauerigte ausgenommen): ein optimaler Aufstellungssort ist der Keller.
• Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.

Störungen-Kundendienst

• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so daß diese nur von Elektro-Fachkräften durchgeführt werden.
  Eventuelle Reparaturen dürfen nur von autorisierten Kundendienst-Stellen durchgeführt werden.

• Es ist wichtig, daß nur Original-Ersatzteile verwendet werden.

• Dieses Gerät enthalt im Kältekreislauf Kohlenwasserstoff. Aus thisem Grund dar die Wartung und das Nachfüllen ausschließlich autorisiertem Fachpersonal durchgeführt werden.

• Benutzten Sie nie Metalgegenstände um das Gerät zu reinigen, da es beschädigt werden können.
• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.

Sich an die nachstgelegene Kundendienststelle wenden und nur Original-Ersatzteile anfordern.

Aufstellung

• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel stehen.
  Wichtig: Beschädigte Versorgungskabel mussen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder dem Kundendienststellen erhaltlich sind.
• Wahlend das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Aus Gründen der Sicherheit muß eine Mindestbelüftung geschichert sein, wie aus der Abbildung hervorght.
  Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten werden.
• Teile, die heiß werden (z.B. Kompressorgehäuse, Verflüssigter und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.
• Wahlrend des Transports kann es vorkommen, daß das im Motorkompressor enthaltene Öl in den Kältekreislauf ablauf. Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurückströmen kann.

Gebrauch

• Die Haushaltskuhl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrierten von Nahrungsmitteln bestimmt.
• Ein aufgetautes Produktarf nicht wieder eingefroren werden.
• Für das Aufbewahrens bzw. das Einfrieren der

Lebensmittel sind die Anweisungen des Herstellers zu befolgen.

• In allen Kuhl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kältefuhrenden Teile mit einer Reif bzw. Eisschicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut. Die Reifschicht niemals mit Metallgegenständen abkratzen, das Gerät konnte beschädigt werden. Dazu nur einen Plastikscher verwenden.
• Benutzen Sie kein mechanisches oder andere Mittel für einen schnellen Abtauprozess mit Ausnahme der vom Hersteller empfohlenen.
  Zum Losen der festgefrorenen Eisschalen keinescharfkantigen oder spitzen Gegenständebenutzten.
• Es sollen den keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie konnten platzen.

Umweltnormen

• Dieses Gerät enthalt im Kuhlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerätarf nicht mit dem Hausmüll oder Sperrmüll entsorgt werden. Eine Beschädigung des Kätemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, mussverhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an.

Die in thisem Gerat verwendeten und mit dem Symbol kennzeichneten Materialien,sind recyclingfahig.

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen theses Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling theses Produkts erhalten Sie von Ihrem Rathaus, ihrer Müllaführ oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Inhalt

Warningen und wichtige Hinweise 37

Gebrauch Reinigung der Innenteile / Bedienungsblende / Inbetriebnahme / Temperatureinstellung 39

Schnellgefriervorgang 39

Alarmlampe / Temperaturalarm /,Offene Tur" Warnung / Gefrierkalender 40

Einfrien von frischen Lebensmitteln / Aufbewährung der Tiefkuhlkost 40

Auftauen/Eiswürfelbereitung 41

Tips Tips fur das Einfrien / Tips fur Tiefkuhlkost 41

Wartung Abtauen / Regelmäßige Reinigung / Stillstandszeiten 42

Kundendienst und Ersatzteile 43

Technische Angabe 43

Turanschlagwechsel 43

Installation Aufstellung / Elektrischer Anschluss / Vorbereitung des Lufungsgitters 44

Einbau unter eine Arbeitsplatte 45

Montage der Sockelblende 48

Gebrauch

Dieses Gerät ist mit dem «Viersterne» Symbol versehen, was bedeutet, daß darüber sowohl frische Lebensmittel eingefroren als auch Tiefkühlkost langfristig gelagert werden können.

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb führen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfällig nachtrocknen.

Bedienungsblende

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen konnten.

1

(5)

(3)

1 Netz-Kontrolleuchte
2 Thermostatregler

Inbetriebnahme

Den Stecker in die Steckdose einsetzen.

Temperaturregler (2) von der Stellung «O» (STOP) aus im Uhrzeigersinn drehen. Das Aufleuchten der Netz-Leuchtanzeige (1) und das Tonsignal fuer 2 Sec. zeigen an, daß das Gerät unter Spannung liegt. Das Blinken der Alarm-Leuchtanzeige (5) und das Ertönen des Tonsignales zeigen an, dass die Innentemperatur zu hoch ist.

Durch Drücken die Schnellgefriertaste (4) schaltet sich das Tonsignal aus und durch Drücken erneut die Selbe Taste leuchtet die Schnellgefrieranzeige (3) an.

Das Gerät ist eingeschaltet. Den Stillstand des Gefrierabteils erhält man durch Drehen des Thermostatkopfes auf das Symbol «O».Auch in thisem Fall hört man fuer 2 Sec. das Tönsignal.

Temperaturregelung

• Thermostatkopf (2) über die Stellung «O», drehen. Wir empfehlen, den Schalter (2) auf eine mittlere Stellung zu drehen.
  Die Temperatur wird automatisch geregelt und kann erhöht werden (wärmer) durch Drehen des Thermostatknopfes auf niedrigere Einstellungen oder verringert (kalter) durch das Drehen auf höhere Zahlen.

3 Schnellgfrier-Kontrollleuchte
4 Schnellgefrier-Taste/Temperaturwarnsignal-Löschtaste
5 Temperaturalarm-Kontrollleuchte

• Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:
• Raumtemperatur
• Häufigkeit des Türoffnens
• Menge der eingelagerten Lebensmittel,
• Aufstellung des Gerätes.
• Für eine gute Lagerung der eingefrorenen bzw. tiefgefrorenen Lebensmittel, muss die Temperatur im Gefrierschrank unter oder gleich -18°C sein.

Die mittlere Einstellung ist meistens die geeignete.

Schnellgfriervorgang

Zur Durchführung des Schnellgefriervorganges die Schnellgefriertaste (4) drucken. Die Kontrollampe (3) leucht auf.

Wird die Schnellgefrier-Funktion nicht manuell beendet, schaltet die Elektronik des Gerätes diese Funktion nach 52 Stunden ab. Die gelbe Anzeige erlischt.

Durch erneutes Drucken der Taste (4) kann die Schnellgefrier-Funktion jederzeit manuell beendet werden. Die gelbe Anzeige erlischt.

Alarmlampe

Die Alarmlampe (5) blinkt, wenn die Temperatur im Geräteinneren steigt, und dadurch die richtige Lagertemperatur nicht mehr gewährleistet wird (warmer als -12^ ). Sie blinkt jedoch auch dann, wenn das Gerät gerade eingeschaltet worden ist und bleibt solange blinkend, bis die richtige Lagertemperatur erreicht ist.

Temperaturalarm

Ihr Gefriergerät ist mit einer Warntonanlage ausgestattet, die anzeigt, dass die Temperatur im Gefrierraum zu hoch ist und eine ordnungsgemäße Lagerung des Gefriergutes nicht mehr gewährleistet (warmer als -12^ ). Der Warnton bleibt solange bestehen, bis die rote Temperaturkontrollampe erlischt bzw. wenn der Schnellgefrierschalter eingeschaltet wird.

Sobald die rote Kontrollampe erlischt, kann der Schnellgefrierschalter wieder abgeschaltet werden.

"Offene Tür" Warning

Ein Tonwarner ertont, wenn die Turlänger als 60 Sekunden geöffnet bleibt.

Der Tonwarner kann durch Schlieben der Türg abgestellt werden.

Gefrierkalender

Die Symbole auf den oberste Schublade zeigen understandsliche Arten von Tiefkuhlgut.

Die Zahlen geben für die jeweilige Art von Tiefkuhlgut die Lagerzeit in Monaten an. Ob der obere oder der untere Wert der angegebenen Lagerzeiten gultig ist, hangt von der Qualität der Lebensmittel und deren Vorbehandlung vor dem Einfrieren ab.

Einfrieren der frischen Lebensmittel

Um den Schnellgefriervorgang durchzuführen, muß das Gerät, falls es nicht in Betrieb ist, wichtstens drei Stunden vor der Einlagerung der einzufrierenden Lebensmittel auf Schnellgefriervorgang gestellt werden. Lauft jedoch das Gerät bereits, wird empfohlen, den Schnellgefriervorgan mindestens 24 Stunden vor der Einlagerung der einzufrierenden Lebensmittel einzuschalten.

Nach der Einlagerung der Lebensmittel, rechnet man 24 Stunden, bis der Gefriervorgang beendet ist. Nach dieser Zeit den «Aufbewahrungs- Betrieb» wieder einstellen.

Die einzufrierenden Lebensmittel in die beiden oberen Fächer des Gerätes einlagen; soll nur eine geringe Menge an Lebensmitteln eingefroren werden, nur das oberste Fach verwenden.

Das Gefriervermögen in 24 Stunden finden Sie auf dem «Typschild» links unter im Gefrierraum.

Aufbewahrung der Tiefkuhlkost

Nach einem längeren Stillstand des Gerätes muß这意味着 vor der Einlagerung der Lebensmittel, durch Einstellung des Schalters auf Schnellgefriervorgang (SUPER), wichtstens 2 Stunden in Betrieb gesetzt werden; danach wieder den normalen Betrieb einstehen.

Achtung! Im Falle einer Stromunterbrechung während der Lagerung von Tiefkuhlkost bzw. von eingefrorenen Lebensmitteln soll die Tur des Gerätes nicht geöffnet werden. Die Tiefkuhlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt (bis 20 Std.) und das Gerät voll ist. Wenn das nicht der Fall ist, ist es nötig, die tiefgefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen (eine Temperaturerhöhung der Tiefkuhlkost verkurzt die Aufbewahrungsdauer).

Für den Auszug der Laden wie folgt vorgehen: die Lade bis zum Anschlag Herausziehen, dann nach oben drehen (siehe Abb.)

Auftauen

Die eingefrorenen oder tiefgekühnten Lebensmittel sollenn vor dem Gebrauch aufgetaat werden, indem man sie am bestem im Kuhlschrank oder je nach der zur Verfugung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke können gleich und noch gefroren gekocht werden. Selfstverständlich verlangert sich damit die Kochzeit.

i Tips

Tips für das Einfrieren

Für ein einwandfreies Einfrieren der Lebensmittel geben wir folgende Ratschlage:

• Das Gefriervermögen des Gefrierabteils (in 24 Std.) kann auf dem Typschild abgegeben werden.
• Der Gefriervorgang pauert ca. 24 Stunden. In dieser Zeit sollte keine zusätzliche Ware in das Gefrierabteil eingelegt werden.
• Nur erstklassige, frische und gut gesäuberte Produkte einfrierten.
• Teilen Sie die Nahrungsmittel vor dem Einfrieren in keine Portionen ein, damit der Gefriervorgang beschleunigt wird. Dies ermöglich auch eine gute Entnahme in keinen Portionen, ohne dass immer größere Mengen aufgetaut werden müssen.
• Einmal aufgetaute Lebensmittel verderben schnell und können kein zweites Mal eingefroren werden.
• Beachen Sie, dass sich magere Ware better und länger halt als fette, und dass das Salz die Gefrierlagerzeit verfügbar.
  Die Ware in Alu- oder Plastikfolie luftdicht einpacken, um die Nahrstoffe zu erhalten.
• Es soll vermieden werden, dass die einzufrierenden Lebensmittel mit den bereits eingefrorenen in Berührung kommt, um eine Wärmeübertragung an diese zu verhindern.
• Wahlrend des Einfriervorganges keine weiteren Lebensmittel einlagern und die Tur nicht offen.
• Es sollen den keine kohlensäurehaltigen Getränke bzw. verschlossenen Flaschen oder warmen Speisen in das Gefrierfach eingestellt werden. Behalter mit Deckel nicht randvoll fühlen.
• Eis aus dem Gefrierfach nicht那么简单 verbrauchen, es konnte Käte-Brandwunden verursachen.
• Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewährungszeit eingehalten werden kann.
• Es sollen den keine kohlensäurehaltigen Getränke in das Gefrierschrank eingestellt werden, da sie explodieren können.

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiswürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden.

!Bitte zur Entnahme der Eiswurfelschalen keine Metallgegenstände benutzen!

Tips für Tiefkuhlkost

Um optimale Leistungen des Gerätes zu erhalten, sich vergewissem,

• dass die Tiefkuhlkost beim Verkafer gut aufbewahrt wurde.
• und dass der Transport vom Verkäufer zum Verbraucher in kurzer Zeit erfolgt.
• Tır so weniger wie möglich öffnen und nicht offen halten.
• Einmal aufgetaute Lebensmittel verderben Schnell und können kein ein zweites Mal eingefroren werden.
  Eis aus dem Gefrierschrank nicht那么简单 verbrauchen es konnte Käte-Brandwunden verursachen.
• Das Haltbarkeitsdatum auf der Tiefkuhlkost-Verpackung sollte nicht übersritten werden.
• Tör während der Stromunterbrechung nicht öffnen. Die Tiefkuhlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt und das Gerät voll ist. Wenn das nicht der Fall ist, ist es nötig, die tiefgefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen.

Wartung

Vor jeder Reinigungsrarbeit immer den Netzstecker aus der Steckdoseziehen.

Achtung
Dieses Gerät erhält im Kaltekreislauf Kohlenwasserstoff. Aus thisem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisierten Fachpersonal durchgeführt werden.

Abtauen

Im Gefrierschrank muß die Reifschicht jegesmal mit dem beiliegenden Plastikschaber abgekratzt werden, sobald diese eine Stärke von ca. 4 mm erreicht hat. Hierzu ist es nicht nötig, das Gerät auszuschalten bzw. die Lebensmittel herauszunehmen.

Benutzen Sie kein mechanisches oder andere Mittel für einen Schnellen Abtauproße mit Ausnahme der vom Hersteller empfohlenen.

Hat sich jedoch eine dicke Eisschicht gebildet, muß man vollkommen abtauen. Hierzu wie folgt verfahren:

1. Schalter auf «O» stellen oder Stecker aus der Steckdoseziehen.
2. Das herausgenommene Gefriergut mehrfach in Zeitungspapier einwickeln und sehr kuhl aufbewahren.
3. die drei große Laden herausnahmen, wenn vorhanden; Tur offen setzen.
4. Nach beendetem Abtauprozeß, das Wasser ausleeren, das sich in der klinen unteren Lade gesammelt hat und zuerst mit einem Schwamm und dann mit einem Tuch den Boden des Gefrierschranks und die metallischen Auflageroste gut trocknen;
5. die kleineunte Lade bzw.die drei groBen Laden auf ihren Auflagerosten wieder einschieben.

Plastikschaber für späteren Gebrauch aufbewahren und Gerät wieder in Betrieb setzen.

Den Schnellgefriervorgang einschalten. Nach zwei bis drei Stunden Betrieb steth das Gerat wieder zur Einlagerung der Tiefkuhlkost bzw. zum Einfrieren der frischen Lebensmittel bereit.

Achtung Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigung des Gerätes vermieden werden kann.

Benutzen Sie kein mechanisches oder anderes Mittel für einen schelleren Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen.

Ein Temperaturanstieg der Tiefkuhlkost während des Abtauens konnte die Aufbewahrungsdauer verkurzen.

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden können.

Den Innenraum mit lauwarmem Wasser und einem neutralen Reinigungsmittel reinigen. Gut nachwaschen und sorgfältig trocknen.

Der Aufbau des Gerätes erlaubt auch die Reinigung der Geräterückseite mit Höhe eines Staubsaugers, um einen sicheren und stromsparen den Betrieb des Gerätes zu gewährleisten

1. Nehmen Sie die Kuchenmöbelsockelblende (1) ab;
2. demontieren Sie die Beluftungsblende (2);
   3.ziehen Sie vorsichtig die Verdunsterschale (3) Heraus.

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie folgendermaßen vorgehen:

• den Stecker aus der Steckdoseziehen;
• alle Lebensmittel herausnehmer;
• Gerat abtauen, Innenraum und Zubehörteile reinigen;
• die Tur offen setzen, um im Inneren eine gute Luftzirkulation zu gewährleisten und damit Geruchsbildung zu vermeiden.

Kundendienst und Ersatzteile

Falls das Gerät Störungen aufweisen sollen, überprüfen Sie zuerst folgenden:

• Steckt der Netzstecker in der Steckdose?
• Befindet sich der Hauptschalter der elektrischen Anlage in der richtigen Stellung?
• Ist die Stromzufuhr unterbrochen?
• Befindet sich der Thermostatknopf in richtiger Stellung?

Sollten Sie nach o.e. Prüfungen zu keinem Resultatkommen, so wenden Sie sichitte an unseren nachsten Kundendienst.

Um ein rasches Beheben des Schadens zu ermöglich, ist es beim Anruf an den Kundendienst notwendig, die Modell- und Seriennummer anzugegeben, die Sie dem Garantieschein oder dem Typschild (- linke Seite - unten) entnehmen können.

i Technische Angabe

Die technischen Angaben sind auf dem Typschild genannot, das auf der linken inneren Seite der Anlage liegt.

Türanschlagwechsel

Achtung!

Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfect am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit. Wollen Sie aber diesen Prozess beschleunigen, so genugt es die Dichtung mit einem Fön zu erwärmen.

Installation

Aufstellung

Das Gerä sollte nicht in der Näre von Warmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden.

Die Beste Leistung erzielt man erfolungsgemäß bei Raumtemperaturen von +18^ bis +43^ (Klasse T); +18^ bis +38^ (Klasse ST); +16^ bis +32^ (Klasse N); +10^ bis +32^ (Klasse SN).

Die Geräteklasse ist auf dem Typsvild angegeben.

Für den Einbau und ev. Turanschlagwechsel lessen Sieitte den entsprechenden Abschnitt durch.

Elektrischer Anschluss

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sieitte, dass die auf dem Typschild des Gerates angegebene Spannung sowie Freqenz mit dem Anschluss wert des Hauses übereinstimmen. Eine Abweichung von ± 6% von der Nominalspannung ist zulässig.

Für die Anpassung des Gerätes an andere Spannungen muss ein Spartransformator angemessener Leistung vorgeschaltet werden.

Wichtig

Das Gerat muss unbedingt vorschrifsmäßige geerdet werden.

Zu dieserem Zweck ist der Stecker des Anschlußkabels mit dem davon vorgesehenen Kontakt versehen.

Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschrifsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehtn jeder Verantwortung ab, falls these Unfallverhütungsvorschrift nicht beachtet wird.

Wichtig

Es muß möglich sein, das Gerät vom Netz zu trennen; nach der Installation muß die Steckdose davon zugänglich bleiben.

Dieses Gerät entspricht der folgende EWG Richtlinie:

CE-73/23 EWG vom 19.2.73 (Niederspannung) und folgende Änderungen;

• 87/308 EWG vom 2.6.87 (Funkentörung);

• 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

Vorbereitung des Luftungsgitters

Nehmen Sie das Gitter aus der unteren Verpackungsschale.

Tur Öffnung links:

• entfernen Sie die linke Turlagerblende (A) vom Gitter durch einen Schnitt von hinter.

Tur Öffnung rechts:

• entfernen Sie die rechte Türlagerblende (B) vom Gitter durch einen Schnitt von hinter.

Für die Positionierung des Gitters am Gerat drucken Sie das Gitter auf die Haken (a) bis diese einrasten.

Das Gerät mit den Montagewinkeln in der Nische befestigen, danach das Gitter montieren.

Einbau unter eine Arbeitsplatte

Nischenmaße

Die Maße der Nische müssen den angegebenen Werten entsprechen.

Mitgelieferte Montageteile

1. Winkel rechts und links wie abgebildet befestigen.

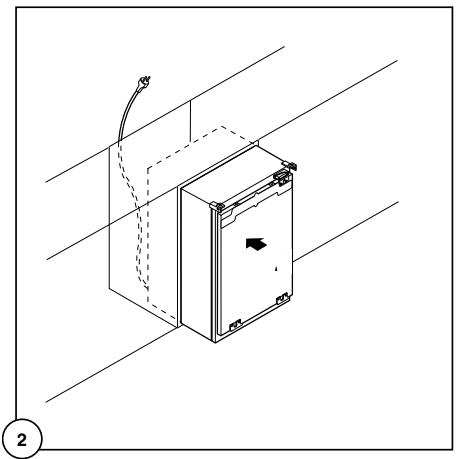

1. Gerat in die Nische einschieben. Die zum Anschluss des Gerates nötige Schutzkontakt-Steckdose sollte so positioniert sein, dass sich sie nicht vom Gerat verdeckt wird.

1. Das Gerät ist mit regulierbaren Füssen ausgestattet, um es der gewünschten Höhe (max 870 mm) anzupassen; diese befinden sich an den vier unteren Ecken des Gerätes.

4 Fugenabdeckprofil am Gerat ankleben, wie in der Abbildung gezeigt.

1. Gerat festschrauben

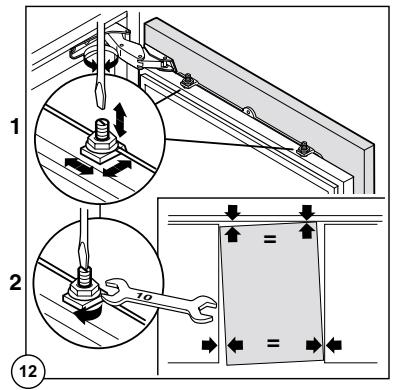

1. Möbeltür montieren

OBERER TEIL DER KUCHEMÖBELVERKLEIDUNG
UNTERES TEIL DER KUCHEMOBELVERKLEIDUNG

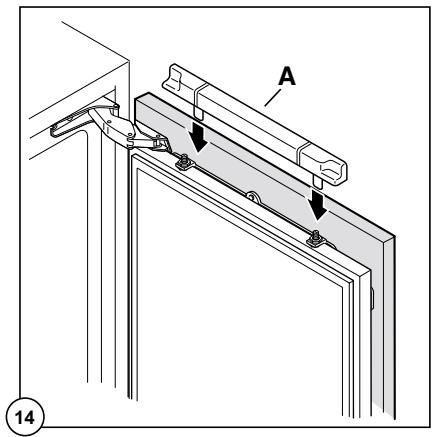

7. Abdeckung (A) anbringen.

Montage der Sockelblende

Achtung

Um die Funktionalität des Gerätes nicht zu beeinträchtigen ist es notwendig das Original-Luftungsgitter zu benutzen.

• Bei einer lichten Einbauhöhe MaB A=820 mm und einer Sockelblendenhöhe MaB a=100 mm kann die Sockelblende unverändert montiert werden.
  Ebenso bei einer lichten Einbauhöhe MaB B = 890 mm und einer Sockelblendenhöhe MaB b = 170 mm.
• Bei Sockelblendenhohen größer als a = 100 mm , b = 170 mm , ist die Sockelblende mittig 580 mm breit auf eine verbleibende Resthöhe von a = 100 mm , b = 170 mm auszuschneiden.
• Sockelblende an der Kuchenzeile befestigen.

Wichtig

Die Sockelblende muss mit mindestens 25mm Abstand von der Tur montiert werden.

BORETTI B.V.

DeDollard17

1454 AT Watergang

T + 31(0)20-4363439

F + 31(0)20-4361326

S 0900-2352673 (service)

E [e-mail]

The Netherlands

N.V. BORETTI S.A.

Ruperweg 16

2850 Boom

T + 32(0)3-4508180

F + 32(0)3-4586847

E [e-mail]

Belgium
