Type de produit	Carte mère
Marque	MSI
Modèle	ZH77A-G43
Format	ATX (30.5 cm x 21.6 cm)
Socket processeur	LGA1155
Chipset	Intel H77
Mémoire supportée	4x DDR3, jusqu'à 32 Go, 1066-2400 MHz (OC)
Slots d'extension	1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (@x4), 2x PCIe 2.0 x1, 2x PCI
Stockage	2x SATA 6 Gb/s, 4x SATA 3 Gb/s, support RAID 0/1/5/10
USB	2x USB 3.0 (arrière), 1x connecteur USB 3.0 interne, 4x USB 2.0 (arrière), 2x connecteurs USB 2.0 internes
Audio	Realtek ALC887, 8 canaux HD
Réseau	Realtek RTL8111E, Gigabit Ethernet
Sorties vidéo	1x HDMI, 1x VGA
Connecteurs d'alimentation	1x ATX 24-pin, 1x ATX 8-pin CPU

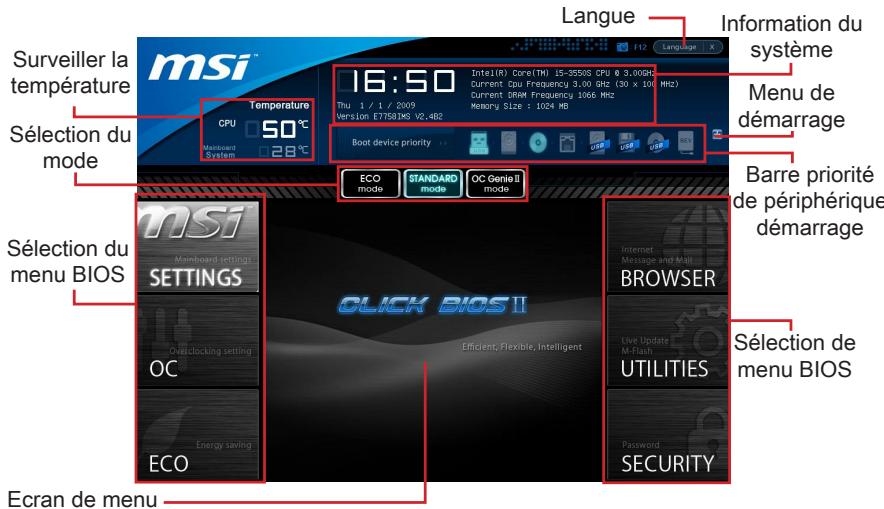

BiOS	CLICK BIOS II, interface graphique
Fonctions spéciales	OC Genie, support CrossFire, Intel Rapid Storage
Entretien	Nettoyer avec un chiffon sec et antistatique ; éviter l'humidité
Sécurité	Protection contre les surtensions, capteur de température, alerte intrusion châssis
Pièces détachées	Processeur, RAM, ventilateurs, batterie CMOS, vis de montage
Réparabilité	Socket CPU et emplacements mémoire remplaçables ; BIOS flashable via Live Update

FOIRE AUX QUESTIONS - ZH77A-G43 MSI

Comment installer le processeur sur la carte mère ZH77A-G43 ?

Le socket LGA1155 accepte les CPU Intel Core i7/i5/i3/Pentium/Celeron de 3e génération. Soulevez le levier, alignez le triangle du CPU avec la broche 1, fermez la plaque et verrouillez. Appliquez de la pâte thermique et fixez le ventilateur.

Quelle mémoire RAM est compatible ?

La carte supporte jusqu'à 32 Go de DDR3 en 4 slots DIMM. Les fréquences supportées vont de 1066 à 2400 MHz en overclocking (OC). Utilisez des modules de même type pour le mode double canal.

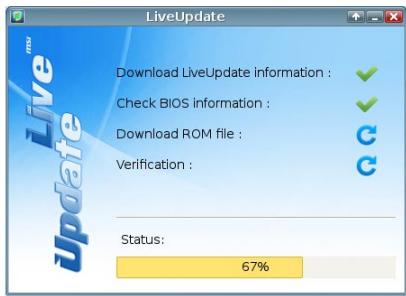

Comment mettre à jour le BIOS ?

Utilisez l'utilitaire Live Update depuis le BIOS ou depuis Windows. Téléchargez la dernière version sur le site MSI et suivez les instructions à l'écran. Ne mettez pas à jour si le système fonctionne correctement.

Puis-je overclocker le processeur ?

Oui, via le menu OC du BIOS CLICK BIOS II. Utilisez OC Genie pour un overclocking automatique ou réglez manuellement les fréquences et tensions. L'overclocking n'est pas garanti et peut endommager le matériel.

Comment activer le mode double écran ?

Branchez deux moniteurs sur les ports HDMI et VGA à l'arrière. Le mode double écran est supporté par le processeur graphique intégré. Vous devrez peut-être activer l'option dans le BIOS.

Pourquoi mes périphériques USB 3.0 ne fonctionnent-ils pas ?

Assurez-vous d'utiliser un câble USB 3.0 et de brancher sur un port USB 3.0 (bleu). Les pilotes doivent être installés. Les ports USB 3.0 sont rétrocompatibles USB 2.0.

Comment configurer le son surround 7.1 ?

Connectez les haut-parleurs avant à la prise verte, arrière à la noire, central/subwoofer à la orange. Pour le 8e canal, utilisez le connecteur audio avant. Le codec Realtek ALC887 supporte jusqu'à 8 canaux.

Quels types de disques durs puis-je utiliser ?

Les connecteurs SATA acceptent les HDD, SSD et lecteurs optiques. Les ports SATA1-2 sont en 6 Gb/s, SATA3-6 en 3 Gb/s. Vous pouvez configurer RAID 0/1/5/10 avec Intel Rapid Storage.

Comment effacer le CMOS ?

Éteignez l'ordinateur et débranchez le câble d'alimentation. Placez le cavalier JBAT1 sur les pins 2-3 pendant quelques secondes, puis remettez-le sur les pins 1-2. Cela réinitialise les paramètres du BIOS.

La carte mère ne démarre pas, que faire ?

Vérifiez les connexions d'alimentation (24-pin et 8-pin CPU). Assurez-vous que le CPU et la RAM sont correctement installés. Testez avec un seul module de mémoire. Réinitialisez le CMOS. Inspectez les condensateurs pour des dommages.

MODE D'EMPLOI ZH77A-G43 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

La société MSI prend des mesures actives pour protéger l'environnement, c'est pourquoi nous vous rappelons que...

Conformément à la directive européenne (CE) sur la prévention des déchets d'équipements électriques et électroniques (directive DEEE 2002/96/CE), entrée en vigueur le 13 août 2005, les produits appartenant à la catégorie des équipements électriques et électroniques ne peuvent pas être considérés comme des déchets ménagers. Par conséquent, les fabricants de ces équipements électroniques sont tenus de les reprendre pour recyclage à la fin de leur durée de vie. MSI s'engage à respecter les exigences de reprise des produits vendus sous la marque MSI sur le territoire de l'UE, pour recyclage en fin de vie. Vous pouvez rapporter ces produits aux points de collecte spécialisés.

• Supporte 3ème génération Intel® Core™ i7/ Core™ i5/ Core™ i3/ Pentium®/ Celeron® Processeurs pour socket LGA 1155

Jeux de puces

Puces Intel® Z77 (Z77A-G41) Puces Intel® H77 (ZH77A-G41) Puces Intel® B75 (B75A-G41)

• Supporte Intel® SBA par Intel® B75

Mémoire supportée

4x DDR3 DIMMs supportent jusqu'à 32GB

• Supporte DDR3-1066/ 1333/ 1600/ 1866(OC)/ 2133(OC), 2200 / 2400 / 2667 / 2800 MHz (OC, CPU 22nm exigé) (Z77A-G41)
• Supporte DDR3-1066/ 1333/ 1600/ 1800 / 2000 / 2200 / 2400 MHz (OC, CPU 22nm exigé) (ZH77A-G41, B75A-G41)

Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E

Audio

• Codec audio HD intégré Realtek® ALC887, audio 8 canaux avec détection de prise, conforme aux spécifications Azalia 1.0

SATA

SATA 6 Gbit/s

• 2 ports SATA 6 Gbit/s (SATA1~2) via Intel® Z77/H77 (Z77A-G41/ZH77A-G41)
• 1 port SATA 6 Gbit/s (SATA1) via Intel® B75 (B75A-G41)

SATA 3 Gbit/s

• 4 ports SATA 3 Gbit/s (SATA3~6) via Intel® Z77/H77 (Z77A-G41/ZH77A-G41)
• 5 ports SATA 3 Gbit/s (SATA2~6) via Intel® B75 (B75A-G41)

RAID (Z77A-G41/ZH77A-G41)

SATA1~6 prennent en charge la technologie Intel® Rapid Storage Technology (AHCI/RAID 0/1/5/10)

USB 3.0

• 2 ports USB 3.0 à l'arrière via Intel® Z77/H77/B75, 1 connecteur USB 3.0 interne via Intel® Z77/H77/B75

Multi-GPU

Prend en charge la technologie AMD® CrossFire™

Connecteurs

Panneau arrière

• 1x port souris PS/2
• 1x port clavier PS/2
• 4x ports USB 2.0
• 2x ports USB 3.0
• 1x port LAN
• 1x port HDMI**, supportant une résolution maximum de 1920x1200 @ 60 Hz
• 1x port VGA**, supportant une résolution maximum de 2048x1536 @ 75 Hz
• 3x ports audio***

(**Cette carte mère supporte la fonction double-écran par deux ports graphiques de sortie intégrés).

(***Pour atteindre l'effet de son 8-canal, le 7ème et 8ème canal doivent être sortis du panneau avant.)

Connecteurs intégrés

• 2x connecteurs USB 2.0
• 1x connecteur USB 3.0
• 1x connecteur de module TPM
• 1x connecteur de port série
• 1x connecteur de port parallèle
• 1x connecteur audio avant
• 1x connecteur d'intrusion de châssis
• 1x connecteur de panneau MultiConnect (en option)
• 1x connecteur Voice Genie (en option)

Emplacements

• 1x emplacement PCIe 3.0 x16, PCI_E2, il supporte jusqu'à la vitesse PCIe 3.0 x16
• 1x emplacement PCIe 2.0 x16, PCI_E4, il supporte jusqu'à la vitesse PCIe 2.0 x4 ; 2x emplacements PCIe 2.0 x1 ; 2x emplacements PCI

Dimensions

ATX (30,5 cm x 21,6 cm)

Trous taraudés de montage

6x trous de montage

Pour plus d'informations sur le CPU, veuillez visiter

Pour plus d'informations sur les composants compatibles, veuillez visiter

http://www.msi.com/service/test-report

Si vous désirez acheter des accessoires et avez besoin des numéros de pièces, vous pouvez chercher sur le site web et trouver les détails à l'adresse ci-dessous

http://www.msi.com/index.php

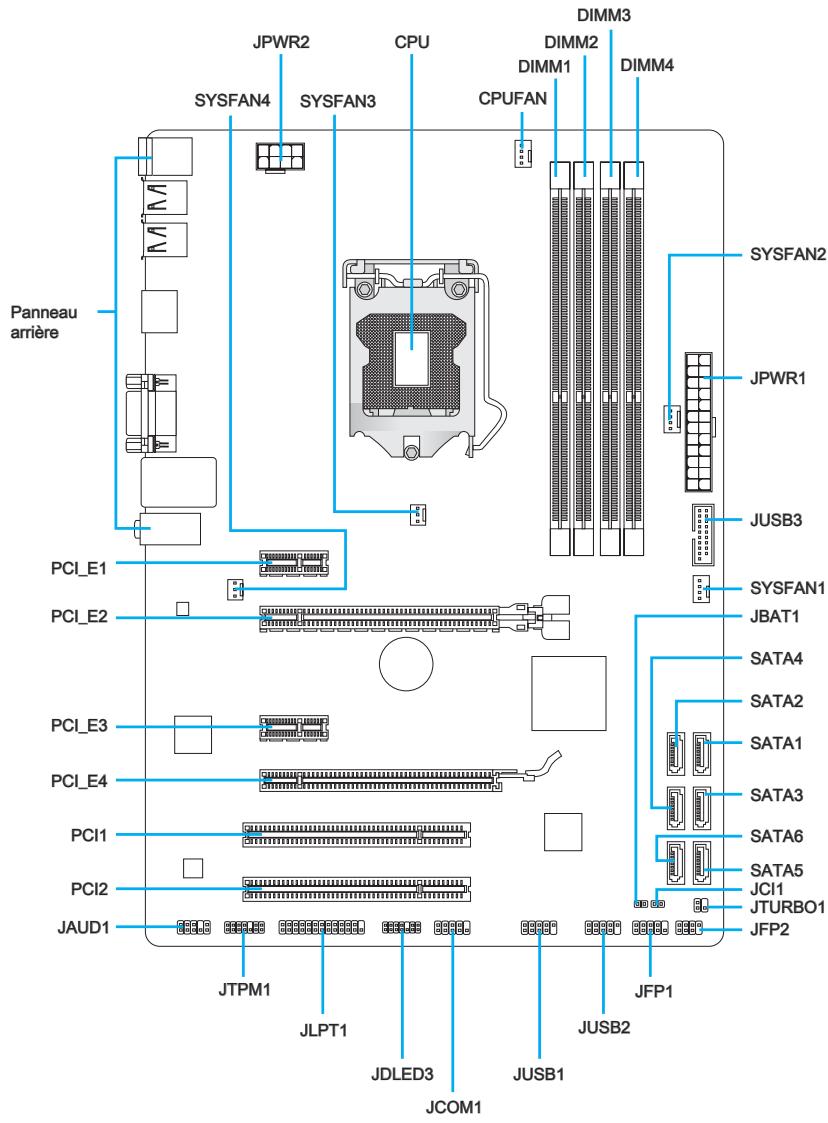

Guide rapide des connecteurs

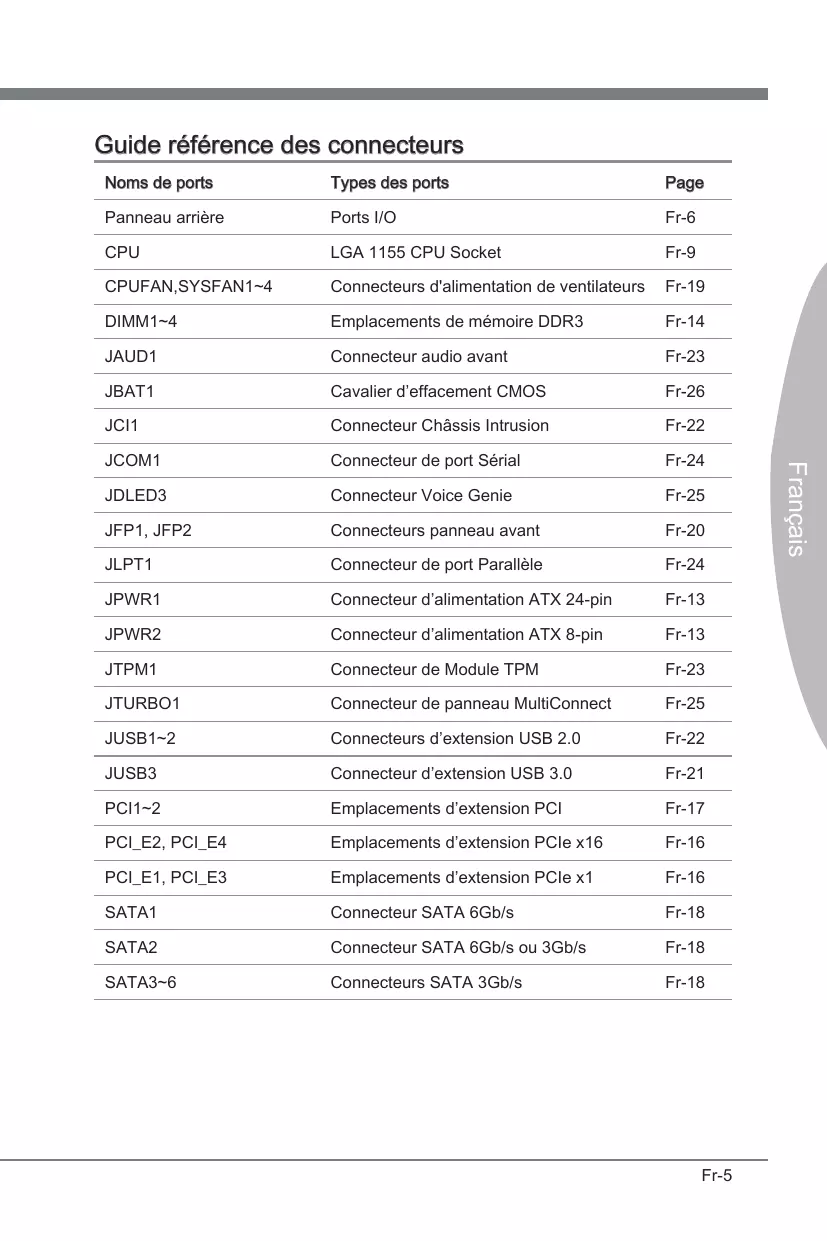

Guide de référence des connecteurs

Noms de ports	Types des ports	Page
Panneau arrière	Ports I/O	Fr-6
CPU	LGA 1155 CPU Socket	Fr-9
CPUFAN,SYSFAN1~4	Connecteurs d'alimentation de ventilateurs	Fr-19
DIMM1~4	Emplacements de mémoire DDR3	Fr-14
JAUD1	Connecteur audio avant	Fr-23
JBAT1	Cavalier d'effacement CMOS	Fr-26
JCI1	Connecteur Châssis Intrusion	Fr-22
JCOM1	Connecteur de port Sérique	Fr-24

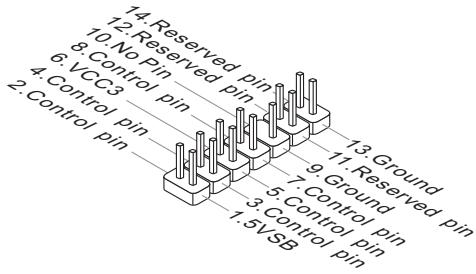

JDLED3	Connecteur Voice Genie	Fr-25
JFP1, JFP2	Connecteurs panneau avant	Fr-20
JLPT1	Connecteur de port Parallèle	Fr-24
JPWR1	Connecteur d'alimentation ATX 24-pin	Fr-13
JPWR2	Connecteur d'alimentation ATX 8-pin	Fr-13

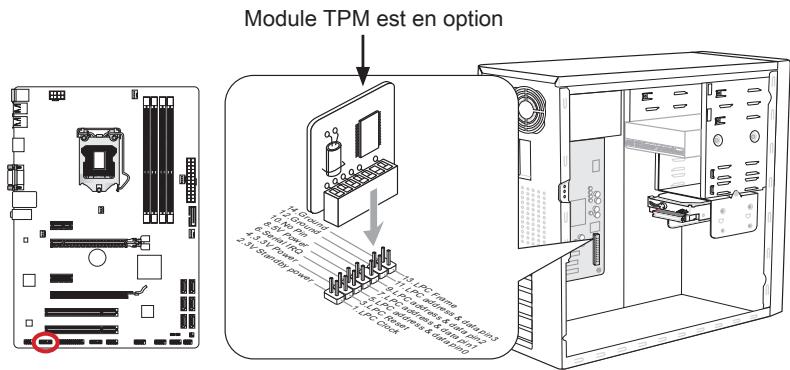

JTPM1	Connecteur de Module TPM	Fr-23
JTURBO1	Connecteur de panneau MultiConnect	Fr-25

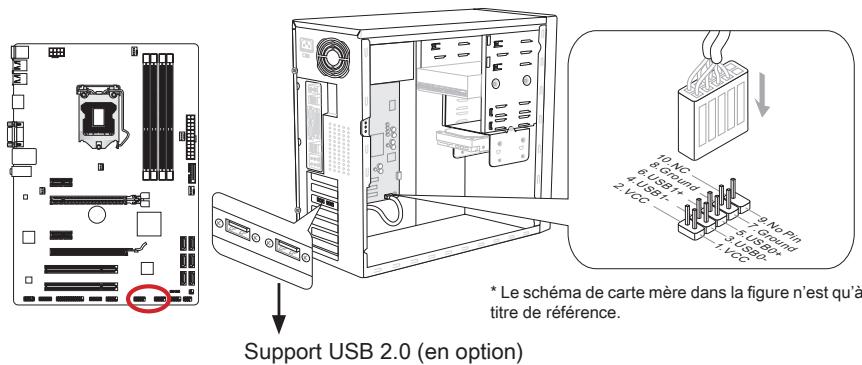

JUSB1~2	Connecteurs d'extension USB 2.0	Fr-22

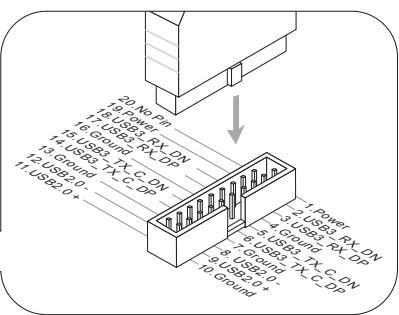

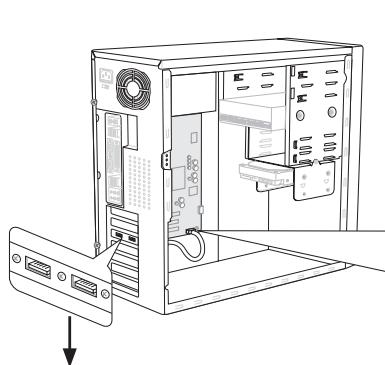

JUSB3	Connecteur d'extension USB 3.0	Fr-21
PCI1~2	Emplacements d'extension PCI	Fr-17
PCI_E2, PCI_E4	Emplacements d'extension PCIe x16	Fr-16
PCI_E1, PCI_E3	Emplacements d'extension PCIe x1	Fr-16
SATA1	Connecteur SATA 6Gb/s	Fr-18
SATA2	Connecteur SATA 6Gb/s ou 3Gb/s	Fr-18
SATA3~6	Connecteurs SATA 3Gb/s	Fr-18

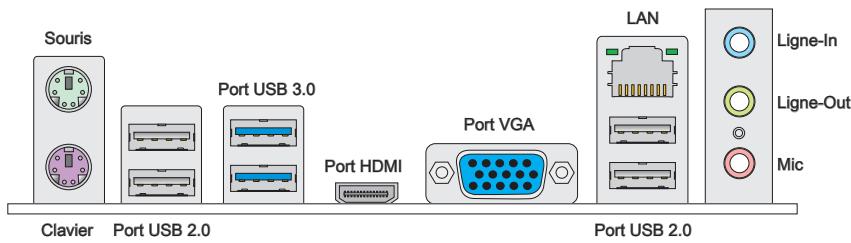

Guide rapide du panneau arrière

Souris/Clavier

Connecteur souris/clavier DIN de PS/2® pour une souris ou un clavier PS/2®.

Port USB 2.0

Le port USB 2.0 sert à brancher des périphériques USB 2.0 tels que le clavier, la souris, ou d'autres périphériques compatibles USB 2.0.

Port USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (SuperSpeed).

Important

Si vous voulez installer un périphérique USB 3.0, il faut utiliser un câble USB 3.0 pour connecter au port USB 3.0.

Port HDMI

Le High-Definition Multimedia Interface (HDMI) est une interface audio/vidéo tout-numérique, qui est capable de transmettre les flux non compressés. HDMI supporte toutes les formes de TV, y compris le standard, l'amélioré, ou les vidéos haute-définition, et l'audio numérique multi-canaux sur un seul câble.

Port VGA

Le connecteur femelle DB15-pin est fourni pour un moniteur.

Important

Cette carte mère supporte la fonction double-écran par deux ports graphiques de sortie intégrés.

LAN

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)).

LED	Couleur	LED d'etat	Condition
Gauche	Jaune	Eteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (Stable)	La connexion au réseau LAN est établie.
		Allumée (Clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite	Vert	Eteinte	Un débit de 10 Mbits/sec est sélectionné
		Allumée	Un débit de 100 Mbits/sec est sélectionné
	Orange	Allumée	Un débit de 1000 Mbits/sec est sélectionné

Ports Audio

Ces connecteurs audio sont pour les périphériques audio. Vous pouvez différencier leur utilisation grâce à la couleur des prises audio.

Bleu - Ligne in : sert à connecter les périphériques de sortie audio externe. - Vert - Ligne out : est utilisé pour un haut-parleur ou un casque. Rose - Mic : est utilisé pour un microphone.

Important

Pour atteindre l'effet de son 8-canal, le 7ème et 8ème canal doivent être sortis du panneau avant.

Processeur

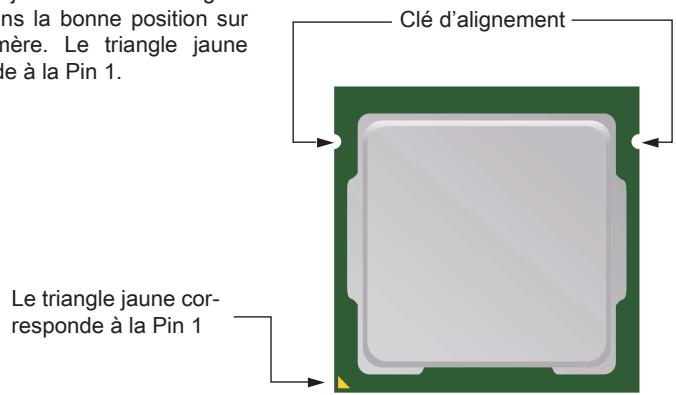

Introduction du LGA 1155 CPU

À la surface du LGA 1155 CPU, vous noterez quatre clés d'alignement et un triangle jaune servant à aligner le CPU dans la bonne position sur la carte mère. Le triangle jaune correspond à la broche 1.

Important

Surchauffe

La surchauffe endommage sérieusement le processeur et le système. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâte thermique (ou film thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.

Remplacement du processeur

Lorsque vous remplacez le processeur, commencez toujours par couper l'alimentation électrique du boîtier ou par débrancher le cordon d'alimentation de la prise pour garantir la sécurité du processeur.

Overclocking

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales lors de l'overclocking. Toutefois, l'utilisation au-delà des spécifications constructeur n'est pas recommandée. Nous ne garantissons pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.

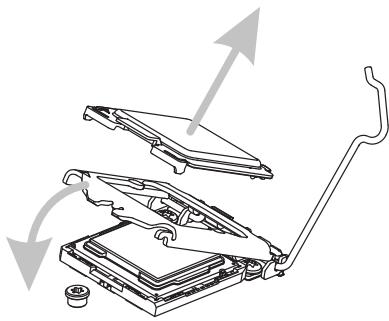

Installation du CPU et de son ventilateur

Quand vous installez le CPU, assurez-vous que le CPU soit équipé d'un ventilateur, nécessaire pour éviter la surchauffe et maintenir la stabilité. Suivez les instructions suivantes pour installer correctement le CPU et son ventilateur. Une installation incorrecte peut endommager votre CPU et la carte mère.

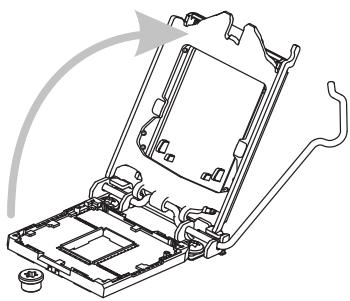

1. Décrochez et levez le levier à la position complètement ouverte.

1. Alignez le CPU sur le socket CPU. Assurez-vous de tenir le CPU par la base avec les contacts métalliques vers le bas. La clé d'alignement du CPU s'aligne sur les bords du socket pour garantir une bonne correspondance.

1. La plaque se lève automatiquement lorsque le levier est levé à la position complètement ouverte. Ne touchez aucune broche du socket CPU.

1. Fermez le plaque et enlevez le couvercle plastique de protection.

1. Inspectez le CPU s'il est bien posé dans le socket. Appuyez le levier et verrouillez-le sous l'onglet de détention.

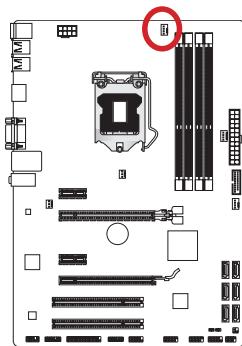

1. Localisez le connecteur de ventilateur de CPU sur la carte mère.

1. Régulièrement étendez une couche fine de pâte thermique (ou une bande thermique) sur le haut du CPU, pour améliorer la dissipation de la chaleur et protéger le CPU de la surchauffe.

1. Placez le ventilateur sur la carte mère avec les fils vers le connecteur et les crochets adaptés aux trous sur la carte mère.

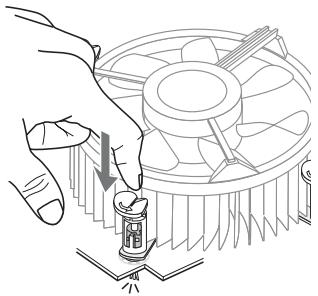

1. Poussez le ventilateur jusqu'à ce que les quatre pince soient bien enclavées dans les trous sur la carte mère. Appuyez sur les quatre crochets pour fixer le ventilateur. Vous entendrez un clic de chaque crochet mis en position.

1. Finalement, attachez le câble du ventilateur de CPU au connecteur du ventilateur de CPU sur la carte.

Important

• Ne touchez pas les broches du socket CPU.
• Vérifiez que le ventilateur de CPU est bien attaché sur le CPU avant de démarrer votre système.
• Quand le CPU n'est pas installé, toujours protégez les broches du socket CPU avec le couvercle plastique couvrant le socket.
• Veuillez vous référer à la documentation du ventilateur de CPU pour plus de détails sur l'installation du ventilateur de CPU.
• Inspectez la carte mère pour assurer que le ventilateur soit correctement verrouillé en place.

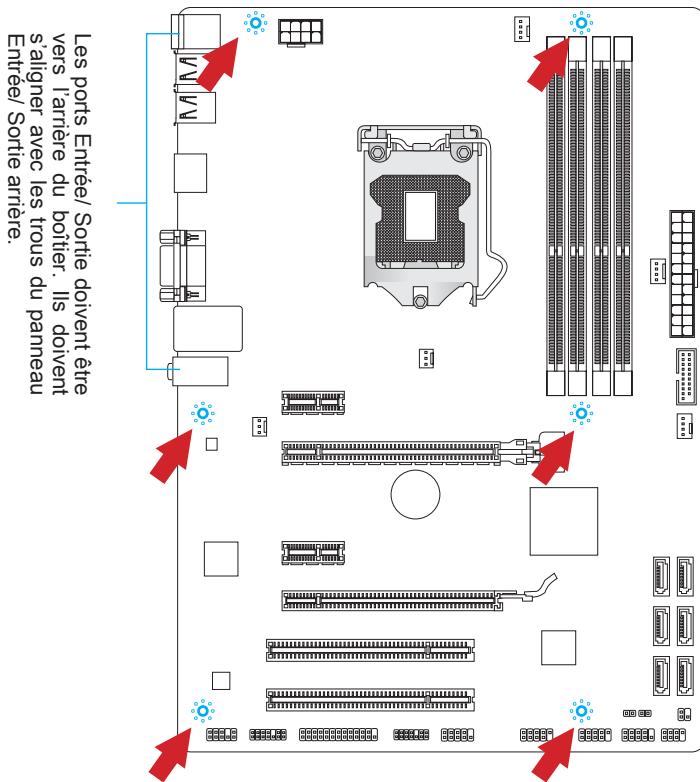

Trous taraudés de montage

Avant d'installer votre carte mère, il faut d'abord installer les supports de montage nécessaires sur le plateau de montage du boîtier de l'ordinateur. Si le boîtier de l'ordinateur est accompagné d'un panneau Entrée/Sortie arrière, veuillez utiliser celui-ci plutôt que celui fourni par défaut dans la boîte de la carte mère. Le panneau Entrée/Sortie arrière doit se fixer facilement dans le boîtier sans recourir à des vis. Alignez les supports de montage du plateau avec les trous taraudés de la carte mère et sécurisez la carte mère avec les vis fournies avec le boîtier de l'ordinateur. L'emplacement des trous taraudés de la carte est montré ci-dessous. Pour plus d'informations, veuillez vous référer au manuel de votre boîtier d'ordinateur.

Important

• Installez la carte mère sur une surface plate et propre.
• Pour prévenir tous dommages à la carte mère, veillez à n'avoir aucun contact entre la carte mère et le boîtier de l'ordinateur hormis les supports de montage.
• Veuillez vous assurer qu'il n'y a pas de composant en métal posé sur la carte ou dans le boîtier qui entraînerait un court-circuit à la carte mère.

Connecteurs d'alimentation

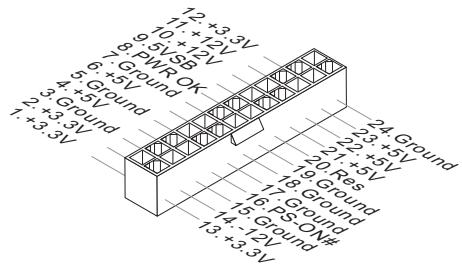

JPWR1 : Connecteur d'alimentation ATX 24 broches

Ce connecteur vous permet de relier une alimentation ATX 24 broches. Pour cela, alignez le câble d'alimentation avec le connecteur et appuyez fermement le câble dans le connecteur. Si cela est bien fait, la pince sur le câble d'alimentation doit être accrochée sur le connecteur d'alimentation de la carte mère.

JPWR2 : Connecteur d'alimentation ATX 8 broches

Ce connecteur fournit l'alimentation de 12V au CPU.

Important

Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations ATX afin de garantir une opération stable de la carte mère.

Mémoire

Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report

DDR3

240 broches, 1,5 V

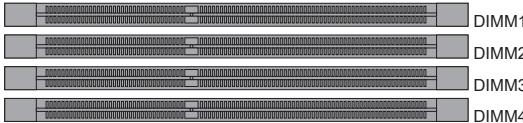

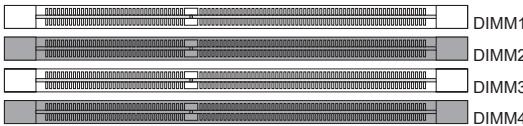

Règle de population en mode double canal

En mode double canal, les modules de mémoire peuvent transmettre et recevoir simultanément deux lignes de données. L'activation du mode double canal peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode double canal.

1

②

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables avec les modules DDR2. Vous devez toujours installer les modules de mémoire DDR3 dans les emplacements DDR3 DIMM.
• Pour garantir la stabilité du système, assurez-vous d'installer des modules de mémoire du même type et de la même densité en mode double canal.
• En raison du développement des ressources des puces, le système ne détectera que jusqu'à 31+ Go (pas 32 Go complets) lorsque tous les emplacements DIMM sont installés avec des modules de mémoire de 8 Go.

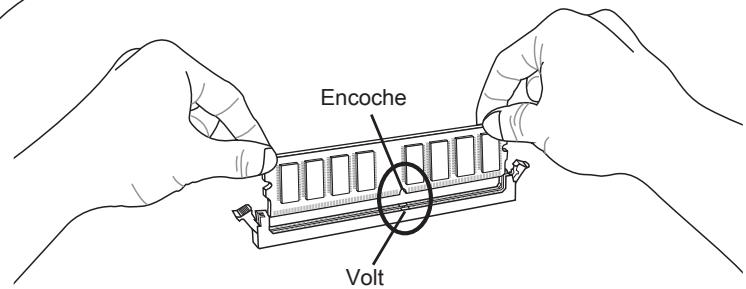

Installation des modules de mémoire

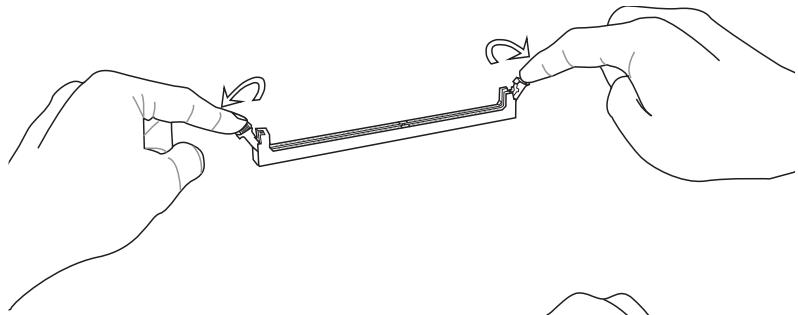

1. Déverrouillez l'emplacement DIMM en repoussant les pinces de montage sur le côté. Insérez verticalement le module de mémoire dans l'emplacement DIMM. Le module de mémoire possède une seule encoche en son centre sur le bas et ne s'adaptera que s'il est orienté de la manière appropriée à l'emplacement DIMM.

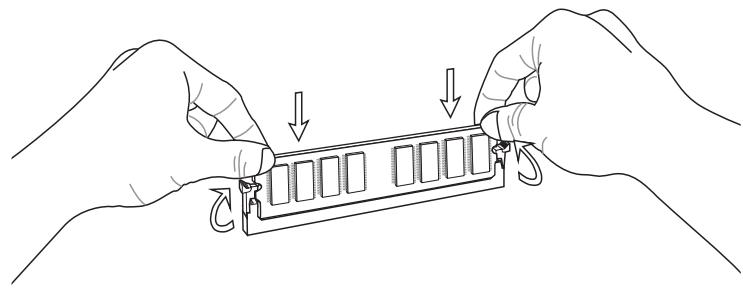

2. Poussez le module de mémoire profondément dans l'emplacement DIMM. Les pinces en plastique de chaque côté de l'emplacement DIMM se ferment automatiquement lorsque le module de mémoire est correctement installé et vous entendrez un clic.
3. Vérifiez manuellement si le module de mémoire a été verrouillé en place par les pinces de l'emplacement DIMM sur les côtés.

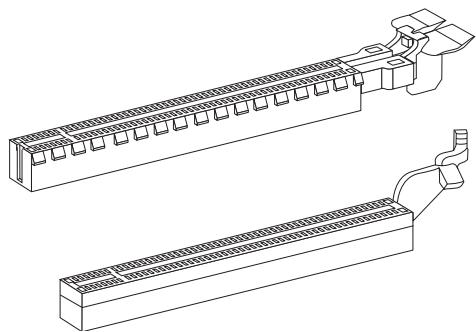

Emplacements d'extension

Cette carte mère contient de nombreux ports pour les cartes d'extension, tels que les cartes graphiques ou les cartes audio.

L'emplacement PCIe supporte la carte d'extension d'interface PCIe.

Emplacement PCIe 3.0 x16

Emplacement PCIe 2.0 x16

Emplacement PCIe 2.0 x1

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.

Emplacement 32-bit PCI

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou logiciel ajoutés.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les ordres des IRQ PCI sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au processeur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI suivant :

	Ordre1	Ordre2	Ordre3	Ordre4
PCI Emplacement1	INT A#	INT B#	INT C#	INT D#
PCI Emplacement2	INT B#	INT C#	INT D#	INT A#

Connecteurs internes

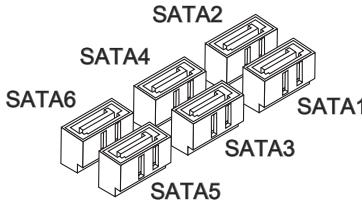

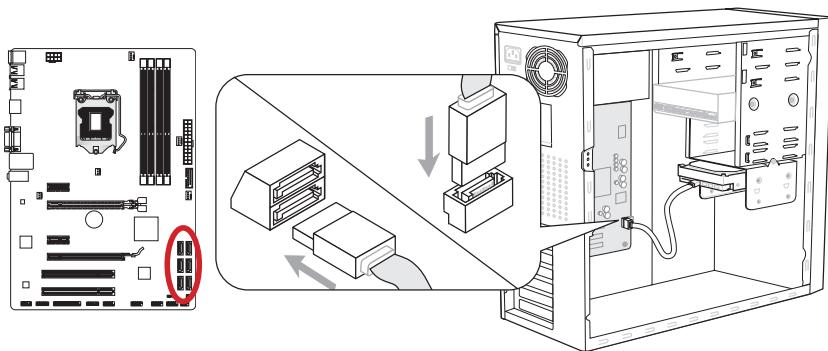

SATA1~6: Connecteur SATA

Ce connecteur est un port d'interface de SATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HDD), lecteurs d'état solide (SSD), et lecteurs optiques (CD/DVD/Blu-Ray).

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

SATA1 (6 Gb/s, via Intel® Z77/H77/B75)

SATA2 (6 Gb/s, via Intel® Z77/H77)

(3 Gb/s, via Intel® B75)

SATA3~6 (3 Gb/s, via Intel® Z77/H77/B75)

Important

• De nombreux périphériques SATA nécessitent un câble d'alimentation. Ce type de périphériques comprend les disques durs (HDD), les disques SSD (Solid State Drive) et les périphériques optiques (CD/DVD/Blu-ray). Veuillez vous référer au manuel des périphériques pour plus d'informations.
• Dans la plupart des boîtiers d'ordinateur, il est nécessaire de fixer les périphériques SATA, tels que les disques durs, les SSD et les lecteurs optiques, avec des vis et des fixations adéquates. Référez-vous au manuel de votre boîtier ou de votre périphérique SATA pour plus d'instructions d'installation.
• Veuillez ne pas plier le câble SATA à 90 degrés. Cela pourrait entraîner une perte de données pendant la transmission.
• Les câbles SATA ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

CPUFAN, SYSFAN1~4 : Connecteurs d'alimentation du ventilateur

Les connecteurs d'alimentation du ventilateur supportent les ventilateurs de type +12V. Si la carte mère est équipée d'un moniteur matériel intégré, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale. N'oubliez pas de connecter tous les ventilateurs. Certains ventilateurs de système se connectent directement à l'alimentation au lieu de se connecter à la carte mère. Un ventilateur de système peut être relié à n'importe quel connecteur de ventilateur système.

SYSFAN3/SYSFAN4

Important

• Veuillez vous référer au site officiel de votre processeur ou consulter votre revendeur pour choisir des ventilateurs de refroidissement CPU recommandés.
• Le connecteur CPUFAN supporte le contrôle Smart Fan avec mode linéaire. Vous pouvez installer l'utilitaire Control Center II qui contrôle automatiquement la vitesse du ventilateur selon la température actuelle du CPU et du système.
• S'il n'y a pas assez de ports sur la carte mère pour connecter tous les ventilateurs du système, des adaptateurs sont disponibles pour connecter directement un ventilateur à l'alimentation du boîtier.
• Avant le premier démarrage, assurez-vous qu'aucun câble n'endommage les lames des ventilateurs.

JFP1, JFP2 : Connecteur panneau avant

Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®. Lors de l'installation des connecteurs du panneau avant, veuillez utiliser les mConnectors attachés afin de vous simplifier l'installation. Connectez tous les fils du boîtier aux mConnectors, puis connectez les mConnectors à la carte mère.

Important

• Sur les branchements du boîtier, les broches marquées par de petits triangles sont des fils positifs. Veuillez utiliser les diagrammes ci-dessus et l'explication des mConnectors pour déterminer la bonne orientation et position des connecteurs.
• La majorité des connecteurs du panneau avant du boîtier d'ordinateur sont connectés au JFP1 à l'origine.

JUSB3 : Connecteurs d'extension USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Support USB 3.0 (en option)

* Le schéma de la carte mère dans la figure n'est qu'à titre de référence.

Important

• Notez que les broches VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
• Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser un câble USB 3.0.

JUSB1~2 : Connecteurs d'extension USB 2.0

Ce connecteur est destiné à connecter les périphériques USB de haute vitesse tels que les lecteurs de disques durs (HDD) USB, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Important

Notez que les broches VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.

JCI1 : Connecteur d'intrusion du châssis

Ce connecteur est connecté à un câble d'interrupteur d'intrusion du châssis. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

JAUD1 : Connecteur audio du panneau avant

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité d'entrée/sortie du panneau avant Intel®.

JTPM1 : Connecteur de module TPM

Ce connecteur permet de relier un module TPM (Trusted Platform Module) en option. Veuillez vous référer au manuel du module TPM pour plus de détails.

* Le schéma de la carte mère dans la figure n'est qu'à titre de référence.

JCOM1 : Connecteur de port série

Le port série est un port de communications à haute vitesse de type 16550A, qui envoie/reçoit des FIFO de 16 octets. Vous pouvez y attacher un périphérique série.

JLPT1 : Connecteur de port parallèle

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

JDLED3 : Connecteur Voice Genie (en option)

Ce connecteur sert à relier le module Voice Genie de contrôle de voix (en option). Veuillez vous référer au guide d'utilisation pour plus de détails.

JTURBO1 : Connecteur de panneau MultiConnect (en option)

Ce connecteur sert à connecter un panneau avant en option pour le contrôle OC Genie et des fonctions supplémentaires. Veuillez vous référer au guide d'utilisation pour plus de détails.

Cavaliers

JBAT1 : Cavalier d'effacement CMOS

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer le CMOS RAM.

Conserver les données

Effacer les données

Important

Vous devez effacer le CMOS RAM en raccourcissant ce cavalier quand le système est éteint. Ensuite, ouvrez le cavalier. Évitez d'effacer le CMOS pendant que le système est allumé ; cela endommagerait la carte mère.

Réglage BIOS

CLICK BIOS II est développé par MSI et fournit une interface graphique utilisateur pour régler les paramètres du BIOS à l'aide de la souris et du clavier.

Avec CLICK BIOS II, vous pouvez modifier les réglages du BIOS, surveiller la température du CPU, définir la priorité des périphériques de démarrage et voir les informations du système telles que le nom du CPU, la capacité de la DRAM, la version du système d'exploitation et du BIOS. Vous pouvez importer et exporter les données de paramétrage pour les sauvegarder et les partager avec vos amis. Avec une connexion Internet, vous pouvez surfer sur Internet, lire les e-mails et utiliser Live Update pour la mise à jour de votre système.

Entrée

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans le Réglage.

Appuyez sur la touche DEL pour entrer dans le menu de configuration, sur F11 pour entrer dans le menu de démarrage.

Si le message disparaît avant que vous ne répondiez et que vous souhaitez toujours entrer dans la configuration (Setup), redémarrez le système en l'éteignant puis en le rallumant, ou en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches Ctrl, Alt et Suppr.

Important

Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci-dessous peut donc être légèrement différente et ne doit être considérée que comme une référence.

Vue d'ensemble

Entrez dans CLICK BIOS II, l'écran suivant apparaît.

Important

Les photos dans ce guide ne sont qu'à titre de référence et peuvent varier selon le modèle que vous achetez. Veuillez vous référer à l'écran actuel de votre système pour les informations détaillées.

Surveiller la température : cette partie montre la température du processeur et de la carte mère. ▶ Informations système

Cette partie montre l'heure, la date, le nom du CPU, la fréquence du CPU, la fréquence de la DRAM, la capacité de la DRAM et la version du BIOS.

▶ Sélection du menu BIOS

Ces blocs servent à choisir les menus BIOS. Les options suivantes sont disponibles :

• SETTINGS - Utilisez ce menu pour spécifier vos réglages des fonctions des puces et des périphériques de démarrage.
• OC - Ce menu permet l'ajustement des fréquences et des tensions. L'augmentation de la fréquence permettra de meilleures performances, néanmoins une haute fréquence produit plus de chaleur et pourrait entraîner une instabilité. Nous déconseillons aux utilisateurs non-initiés de faire de l'overclocking. ECO - Ce menu est relié aux réglages d'économie d'énergie. BROWSER - Cette fonction sert à entrer dans le navigateur MSI Winki.
• UTILITIES - Ce menu contient les utilitaires pour la sauvegarde et la mise à jour.

SÉCURITÉ - Ce menu de sécurité sert à restreindre l'accès aux paramètres de réglage du BIOS. Vous pouvez utiliser les fonctions de sécurité pour protéger votre système.

Barre de priorité des périphériques de démarrage

Déplacez les icônes des périphériques pour changer la priorité au démarrage.

Menu de démarrage

Ce bouton sert à ouvrir le menu de paramétrage du démarrage. Cliquez sur ce menu pour démarrer le système depuis le périphérique instantanément.

▸ Sélection du mode

Cette fonction vous permet de charger les modes d'économie d'énergie et d'overclocking.

Écran du menu

Cette zone fournit les réglages BIOS qui permettent de changer les paramétrages.

▶ Langue

Ce menu vous permet de choisir la langue du réglage BIOS.

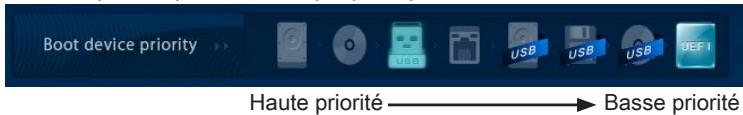

Barre de priorité des périphériques de démarrage

Cette barre montre la priorité des périphériques au démarrage. Les icônes qui s'allument indiquent la présence des périphériques.

Cliquez et déplacez l'icône à gauche ou à droite pour spécifier la priorité de démarrage.

Sous-menu

Si vous avez un symbole de flèche à gauche de certains champs, cela signifie qu'un sous-menu servant à modifier d'autres options est disponible. Vous pouvez utiliser les flèches ou la souris pour illuminer le champ puis appuyer sur Entrée ou double-cliquer la souris pour entrer dans le sous-menu. Pour retourner au menu précédent, appuyez sur Échap ou cliquez avec le bouton droit de la souris.

Aide générale

CLICK BIOS II fournit la fenêtre Aide générale. Vous pouvez faire apparaître cet écran à partir de n'importe quel menu BIOS en appuyant sur <F1>. Appuyez sur <Échap> pour quitter l'écran d'Aide.

Opération

CLICK BIOS II vous permet de contrôler les réglages BIOS avec la souris et le clavier. La liste ci-dessous décrit les opérations des touches de raccourci et de la souris.

Touches	Souris	Description
<↑↓→←>	Bouger le curseur	Choisir un article
<Enter>	Clique/ Double-cliquer le bouton gauche	Choisisr une icône/ un domaine
<Esc>	Clique le bouton droite	Retourer au menu Exit ou revenir à la page précédente d'un sous-menu
<++>		Augmenter la valeur numérique ou faire un changement
<->		Diminuer la valeur numérique ou faire un changement
<F1>		Aide générale
<F4>		CPU Spécifications
<F5>		Entrer dans Memory-Z
<F6>		Charger les réglages optimaux par défaut
<F8>		Charger les profils OC de USB
<F9>		Conserver les profils OC à USB
<F10>		Conserver les changement et réinitialiser
<F12>		Conserver une capture d'écran au lecteur USB FAT/FAT32

Menu OC

Ce menu est destiné aux utilisateurs avancés souhaitant overclocker la carte mère.

Important

L'overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés. - L'overclocking n'est pas garanti, et une mauvaise manipulation peut invalider votre garantie et endommager sévèrement le système. - Si vous n'êtes pas familier avec l'overclocking, nous recommandons d'utiliser OC Genie pour un overclocking simplifié et plus stable.

Ces menus montrent la fréquence du CPU et de la mémoire. Lecture uniquement.

Cette fonction vous permet de régler l'horloge de base du CPU (par incrément de 10 kHz). Vous pouvez overclocker le CPU en ajustant la valeur. Veuillez noter que le comportement d'overclocking n'est pas garanti.

Ajuster le ratio du CPU

Ce menu contrôle le multiplicateur qui sert à déterminer la fréquence interne du processeur. Il est disponible seulement quand le processeur supporte cette fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Activer ce menu pour permettre au ratio CPU de changer dans le système d'exploitation à l'aide de MSI Control Center II.

Internal PLL Overvoltage

Ce menu sert à ajuster la tension PLL.

EIST

La technologie Enhanced Intel SpeedStep vous permet de configurer le niveau de performance du microprocesseur si l'ordinateur fonctionne sur batterie ou sur secteur. Ce menu apparaîtra si vous installez un CPU supportant la technologie SpeedStep.

Intel Turbo Boost

Active ou désactive Intel Turbo Boost permettant un surcroît de performance CPU au-dessus des spécifications (lorsque l'application exige l'état de performance le plus élevé du processeur).

Enhanced Turbo

Cette fonction est améliorée de manière significative sur le CPU pour permettre l'augmentation de la vitesse jusqu'à la fréquence maximale des cœurs du processeur avec Intel Turbo Boost pour tous les cœurs.

▸ OC Genie Function Control

Ce menu vous permet d'activer ou de désactiver la fonction OC Genie.

My OC Genie

Ce menu permet de choisir les paramétrages par défaut ou personnalisés. Mettez-le en [Default], OC Genie utilise les paramétrages OC par défaut pour overclocker le système. La mise en [Customize] vous permet de configurer le sous-menu suivant "My OC Genie option" manuellement pour OC Genie.

My OC Genie option

Appuyez sur Entrée pour entrer dans le sous-menu.

My OC Genie GT Overclocking

Ce menu permet d'activer ou de désactiver l'overclocking du processeur graphique intégré pour la fonction OC Genie.

My OC Genie GT Ratio

Ce menu permet de spécifier le ratio GT pour la fonction OC Genie.

Affiche la fréquence iGPU lorsque OC Genie est démarrée. Lecture seule.

DRAM Reference Clock

Ce menu permet de spécifier la référence d'horloge DRAM pour le CPU. Veuillez noter que le comportement d'overclocking n'est pas garanti.

DRAM Frequency

Ce menu vous permet d'ajuster la fréquence DRAM. Veuillez noter que le comportement d'overclocking n'est pas garanti.

Affiche la fréquence ajustée de la DRAM. Lecture seule.

DRAM Timing Mode

Le type de timing DRAM est contrôlé par l'EEPROM SPD (Serial Presence Detect) du module DRAM. La mise en [Auto] active les timings DRAM et le sous-menu suivant "Advance DRAM Configuration" est déterminé par le BIOS en fonction de la configuration du SPD. La mise en [Link] ou [Unlink] vous permet de configurer les timings DRAM et le sous-menu "Advance DRAM Configuration" manuellement.

Advanced DRAM Configuration

Appuyez sur Entrée pour entrer dans le sous-menu.

Command Rate

Ce réglage contrôle le taux de commande DRAM.

tCL

Il contrôle la latence CAS, qui détermine le retard du timing (en cycles d'horloge) avant que le SDRAM commence un ordre de lecture après l'avoir reçu.

tRCD

Cette fonction vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Plus BASSE est la fréquence de l'horloge, plus rapide est la performance de la DRAM.

tRP

Cette fonction contrôle le nombre de cycles pour que le Row Address Strobe (RAS) soit autorisé à pré-charger. S'il n'y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement de la DRAM, le rafraîchissement peut être incomplet et le DRAM peut échouer à retarder les données. Cette fonction s'applique seulement quand le système utilise de la DRAM synchrone.

tRAS

L'article détermine le temps que le RAS prend pour survivre ou écrire une cellule de mémoire.

tRFC

Cette fonction permet de déterminer le temps que le RFC prend pour survivre ou écrire une cellule de mémoire.

tWR

L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de précharge. Permet aux amplificateurs sensitifs de restaurer les données aux cellules.

tWTR

L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de pré-charge. Permet au point I/O de faire sur-fonctionner l'amplificateur sensitif avant qu'un ordre de lecture commence.

tRRD

Spécificités de l'actif-à-actif des différentes banques.

tRTP

L'intervalle de temps entre un ordre de lecture et un ordre de pré-charge.

tFAW

Ce menu sert à régler le délai FAW (délai de quatre fenêtres activées).

tWCL

Ce menu sert à régler le timing tWCL (Write CAS Latency).

Appuyez pour entrer dans le sous-menu. Vous pouvez régler le timing de mémoire avancée pour chaque canal.

GT OverClocking

Ce menu vous permet d'activer/désactiver l'overclocking des graphiques intégrés.

▸ GT Ratio

Ce réglage contrôle le ratio de la fréquence des graphiques intégrés pour activer les graphiques intégrés en combinaison de différentes fréquences.

Il montre la fréquence iGPU. Lecture uniquement.

▸ Spread Spectrum

Cette fonction réduit les interférences électromagnétiques (EMI) en réglant les impulsions.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

▸ CPU Core Voltage / DRAM Voltage.

Ces menus servent à ajuster la tension.

Ces menus montrent la tension actuelle. Lecture uniquement.

Overclocking Profiles

Appuyez sur pour entrer dans le sous-menu.

Overclocking Profile 1/2/3/4/5/6

Appuyez sur pour entrer dans le sous-menu.

Donner un nom et le saisir dans ce menu.

Sauvegarder le profil d'overclocking 1/2/3/4/5/6 : sauvegarde vos réglages d'overclocking actuels dans la ROM pour le profil choisi.

Charger / Effacer le profil d'overclocking 1/2/3/4/5/6

Charger ou effacer les réglages de profil sauvegardés dans la ROM.

▸ OC Profile Save to USB : sauvegarde le profil d'overclocking actuel sur un disque flash USB. ▸ OC Profile Load from USB

Charger un profil d'overclocking depuis un disque flash USB.

▸ CPU Specifications

Appuyez sur Entrée pour entrer dans le sous-menu. Ce sous-menu affiche toutes les fonctions essentielles de votre CPU en surbrillance. L'information peut varier selon le modèle et n'est qu'à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F4]. Appuyez sur Entrée pour entrer dans le sous-menu.

Appuyez sur Entrée pour entrer dans le sous-menu. Le sous-menu montre les technologies du CPU installé. Lecture uniquement.

▸ MEMORY-Z

Appuyez sur Entrée pour entrer dans le sous-menu. Ce sous-menu affiche tous les réglages et timings de vos DIMMs en surbrillance. Cette information peut varier selon le modèle et n'est qu'à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F5]. Appuyez sur Entrée pour entrer dans le sous-menu.

DIMM1~4 Memory SPD

Appuyez sur Entrée pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée.

CPU Features

Appuyez sur Entrée pour entrer dans le sous-menu.

Ce menu vous permet de choisir le nombre de cœurs actifs du processeur.

▷ Limiter le CPUID maximum

Il est prévu de limiter la vitesse annoncée aux systèmes d'exploitation anciens.

Exécute Disable Bit

Il permet de prévenir des attaques de type "débordement de tampon" de certains virus ou vers essayant d'exécuter des codes pour endommager votre système. Il est recommandé de toujours le garder activé.

Il améliore la virtualisation et permet au système de fonctionner comme de multiples systèmes virtuels. Référez-vous au site officiel pour plus d'informations.

Intel VT-D Tech

Cette fonction sert à activer/désactiver la technologie Intel VT-D. Pour plus d'informations, veuillez vous référer au site officiel d'Intel.

Technologie d'alimentation

Cette fonction vous permet de choisir le mode Intel Dynamic Power technologie.

Support C1E

Activez cette fonction pour réduire la consommation d'énergie du CPU lors de l'arrêt. Tous les processeurs ne supportent pas la fonction Enhanced Halt state (C1E).

Il surveille le CPU actuel ainsi que sa consommation d'énergie. Si elle dépasse un certain niveau, le processeur réduira automatiquement sa fréquence. Si vous souhaitez overclocker votre CPU, mettez-le en désactivé.

Intel C-State

C-state est un paramétrage de la gestion de l'alimentation qui détecte lorsque le système est arrêté et diminue ainsi la consommation d'alimentation.

Cette fonction vous permet de choisir un mode C-state.

Cette fonction vous permet d'ajuster la limite d'alimentation TDP pour une longue durée.

Cette fonction vous permet d'ajuster le temps de maintien pour la limite d'alimentation d'une longue durée.

Cette fonction vous permet d'ajuster la limite d'alimentation TDP pour une courte durée.

Ces domaines vous permettent d'ajuster la limite actuelle du CPU (niveau primaire)/iGPU (niveau secondaire) pour le ratio turbo.

Ces domaines vous permettent d'ajuster la limite d'alimentation turbo du CPU (niveau primaire)/ iGPU (niveau secondaire) pour turbo boost.

Limite de ratio 1/2/3/4 cœurs

Cette fonction donne la limite du ratio des cœurs 1 / 2 / 3 / 4 du CPU.

Mettre à jour le BIOS avec Live Update

Cette partie vous explique comment mettre à jour le BIOS en utilisant l'utilitaire Live Update avant d'entrer dans le système d'exploitation. Live Update mettra à jour le BIOS automatiquement lorsqu'il est connecté à l'Internet. Pour mettre à jour le BIOS avec l'utilitaire Live Update :

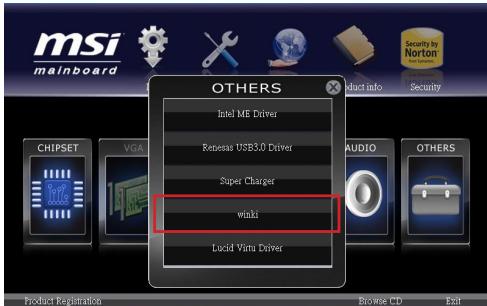

1. Cliquez le bouton Live Update sur le menu BIOS UTILITIES. (Winki doit être installé).

1. Réglez la connexion en cliquant sur le bouton si nécessaire.
2. Cliquez le bouton suivant.
3. Live Update détecte automatiquement la version de BIOS et télécharge les fichiers appropriés.

1. Cliquez le bouton de confirmation pour mettre à jour le BIOS.

Ne mettez pas à jour votre BIOS si le système fonctionne bien.

Information Logiciel

Sortez le disque « Pilote/Service », qui est inclus dans la boîte de la carte mère, et placez-le dans le lecteur optique. L'installation va automatiquement se déclencher. Cliquez sur le pilote ou sur l'utilitaire et suivez les instructions à l'écran pour l'installation. Le disque « Pilote/Service » contient :

• Menu Pilote : Il montre les différents pilotes disponibles. Choisissez les pilotes que vous souhaitez installer.
• Menu de service : Il montre les applications logicielles supportées par la carte mère.
• Menu service de base : Connectez-vous au site Web officiel de MSI par ce menu.
• Menu d'information du produit : Il montre les nouvelles informations sur le produit MSI.
• Menu de sécurité : Il fournit le programme d'antivirus.

Important

Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS pour une meilleure performance du système.

Installer Winki

Les fonctions BIOS BROWSER et UTILITIES exigent l'installation préalable de Winki. Veuillez installer d'abord l'application « Winki » sur le disque dur sous Windows. Vous pourrez ensuite accéder à ces fonctionnalités en cliquant dans CLICK BIOS II sur leurs boutons respectifs.

Pour installer Winki, veuillez suivre les étapes suivantes :

1. Allumez votre ordinateur et entrez dans le système d'exploitation Windows.
2. Insérez le disque « Pilote/Service » dans le lecteur optique. Le menu d'installation apparaît.
3. Cliquez sur l'onglet Driver.
4. Cliquez le bouton OTHERS.
5. Choisissez Winki pour démarrer l'installation.
6. Lorsque l'installation est terminée, redémarrez votre ordinateur.

Русский

Z77A-G41/

ZH77A-G41/

Серия B75A-G41

Характеристики системной платы

Поддержка процессоров

■ Поддержка процессоров Intel 3-го поколения® Core™ i7/ Core™ i5/ Core™ i3/Pentium®/ Celeron®, подключаемых к разъему LGA 1155

Набор микросхем

■ Чипсет Intel® Z77 (Z77A-G41) ■ Чипсет Intel® H77 (ZH77A-G41) ■ Чипсет Intel® B75 (B75A-G41)
