RS92-SGP - Sonde météorologique VAISALA - Notice d'utilisation et mode d'emploi gratuit

Marque	VAISALA
Modèle	RS92-SGP
Type de produit	Radiosonde météorologique
Dimensions	220 x 80 x 75 mm
Poids (avec pile eau)	Environ 250 g
Poids (avec piles sèches)	280-290 g
Alimentation	Pile 9 V (sèche) ou 8 V (à eau)
Autonomie	135 minutes
Capteurs PTU	Pression, température, humidité
Plage de température	+60 °C à -90 °C
Plage d'humidité	0 à 100 % RH
Plage de pression	1080 à 3 hPa
Récepteur GPS	12 canaux, corrélateur de codes
Fréquence émetteur	400-406 MHz, numérique GFSK
Puissance de sortie	60 mW minimum
Conformité réglementaire	ETSI EN 302 054
Système de calage au sol	Vaisala GC25
Étalonnage	Calibrateur CAL-4
Fonctions principales	Mesure PTU, vent par GPS, transmission numérique
Accessoires inclus	Parachute, dérouleur, système de suspension
Entretien	Vérification au sol avec GC25, reconditionnement capteur humidité
Protection RF	Filtrage GPS pour immunité aux interférences

FOIRE AUX QUESTIONS - RS92-SGP VAISALA

Quel type de pile utilise la RS92-SGP ?

La RS92-SGP est disponible avec trois options de pile : RS92-SGPD (pile sèche 9 V), RS92-SGPL (pile à eau 8 V) et RS92-SGPA (pile sèche pour AUTOSONDE 9 V).

Comment calibrer la sonde avant utilisation ?

Utilisez le Système de calage au sol Vaisala GC25 pour vérifier les capteurs et reconditionner le capteur d'humidité. Le réglage de la fréquence s'effectue via l'écran du GC25.

Quelle est la précision de la mesure de température ?

L'incertitude totale de sondage est de 0,5 °C avec une fidélité d'étalonnage de 0,15 °C. La fidélité de sondage varie de 0,2 °C à 0,5 °C selon l'altitude.

Comment la sonde mesure-t-elle le vent ?

Le récepteur GPS corrélateur intégré suit les satellites pour déduire la vitesse et la direction du vent. L'incertitude de mesure de vitesse est de 0,15 m/s et celle de direction de 2°.

Quelle est la durée de vie de la pile ?

La pile assure une autonomie de 135 minutes de fonctionnement continu, ce qui est suffisant pour un sondage typique jusqu'à l'éclatement du ballon.

La RS92-SGP est-elle conforme aux normes européennes ?

Oui, elle satisfait pleinement à la norme ETSI EN 302 054 pour les radiosondes numériques dans la bande des 400 MHz.

Comment télécharger les données de la sonde ?

Les données sont transmises en temps réel via la liaison radio numérique à 2400 bit/s. Un récepteur au sol (ex. système de sondage Vaisala) collecte et enregistre les mesures.

Que faire en cas de perte de signal GPS ?

La sonde possède une fonction de surveillance indépendante qui réinitialise automatiquement le récepteur GPS en cas de dysfonctionnement, minimisant les interruptions de données.

Quelle est la plage de pression mesurable ?

Le capteur de pression mesure de 1080 hPa à 3 hPa, avec une incertitude totale de 1 hPa entre 1080 et 100 hPa, et 0,6 hPa de 100 à 3 hPa.

Comment nettoyer la sonde ?

La RS92-SGP ne nécessite pas de nettoyage particulier. Évitez tout contact avec des produits chimiques. Utilisez le GC25 pour reconditionner le capteur d'humidité avant chaque vol.

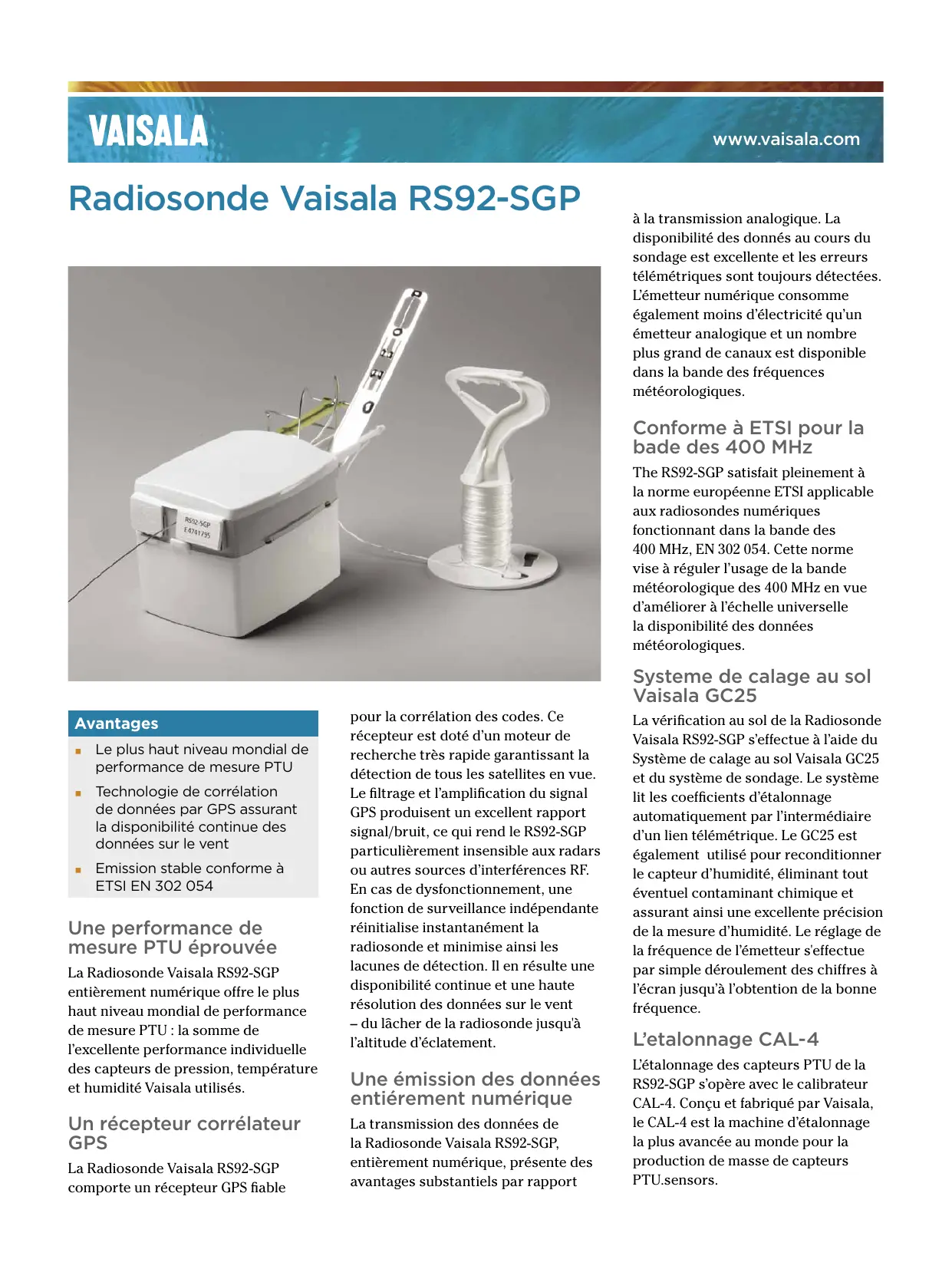

MODE D'EMPLOI RS92-SGP VAISALA

Le plus haut niveau mondial de performance de mesure PTU. Technologie de corrélation de données par GPS assurant la disponibilité continue des données sur le vent. Emission stable conforme à ETSI EN 302 054.

Une performance de mesure PTU éprouvée

La Radiosonde Vaisala RS92-SGP entièrement numérique offre le plus haut niveau mondial de performance de mesure PTU: la somme de l'excellente performance individuelle des capteurs de pression, température et humidité Vaisala utilisés.

Un récepteur corrélateur GPS

La radiosonde Vaisala RS92-SGP comporte un récepteur GPS fiable

pour la corrélation des codes. Ce récepteur est doté d'un moteur de recherche très rapide garantissant la détection de tous les satellites en vue. Le filtrage et l'amplification du signal GPS produisent un excellent rapport signal/bruit, ce qui rend le RS92-SGP particulièrement insensible aux radars ou autres sources d'interférences RF. En cas de dysfonctionnement, une fonction de surveillance indépendante réinitialise instantanément la radiosonde et minimise ainsi les lacunes de détection. Il en résulte une disponibilité continue et une haute résolution des données sur le vent - du lâcher de la radiosonde jusqu'à l'altitude d'éclatement.

Une émission des données entièrement numérique

La transmission des données de la Radiosonde Vaisala RS92-SGP, entièrement numérique, présente des avantages substantiels par rapport

à la transmission analogue. La disponibilité des données au cours du sondage est excellente et les erreurs téléétriques sont toujours détectées. L'émetteur numérique consomme également moins d'électricité qu'un émetteur analogique et un nombre plus grand de canaux est disponible dans la bande des fréquences météorologiques.

Conforme à ETSI pour la bande des 400 mhz

The RS92-SGP satisfait pleinement à la norme européenne ETSI applicable aux radiosondes numériques fonctionnant dans la bande des 400 MHz, EN 302 054. Cette norme vise à réguler l'usage de la bande météorologique des 400 MHz en vue d'améliorer à l'échelle universelle la disponibilité des données météorologiques.

Système de calage au sol vaisala GC25

La vérification au sol de la Radiosonde Vaisala RS92-SGP s'effectue à l'aide du Système de calage au sol Vaisala GC25 et du système de sondage. Le système lit les coefficients d'étalonnage automatiquement par l'intermédiaire d'un lien télélectrique. Le GC25 est également utilisé pour reconditionner le capteur d'humidité, éliminant tout éventuel contaminant chimique et assurant ainsi une excellente précision de la mesure d'humidité. Le réglage de la fréquence de l'émetteur s'effectue par simple déroulement des chiffres à l'écran jusqu'à l'obtention de la bonne fréquence.

L'étalonnage CAL-4

L'étalonnage des capteurs PTU de la RS92-SGP s'opère avec le calibrateur CAL-4. Conçu et fabriqué par Vaisala, le CAL-4 est la machine d'étalonnage la plus avancée au monde pour la production de masse de capteurs PTU. sensors.

Caractéristiques techniques

Capteurs Météorologiques

CAPEUR DE TEMPERATURE	TYPE : CABLE CAPACITIF
Plage de mesure	+60 °C ... -90 °C
Temps de réponse (63,2 %,débit 6 m/s)
1000 hPa	<0,4 s
100 hPa	<1 s
10 hPa	<2,5 s
Résolution	0,1 °C
Precision
Incertitude totale de sondage*	0,5 °C
Fidélité d'étalonnage**	0,15 °C
Fidélité de sondage***
1080 - 100 hPa	0,2 °C
100 - 20 hPa	0,3 °C
20 - 3 hPa	0,5 °C

CAPEUR D'HUMIDITE	TYPE : CAPACITIF A COUCHE MINCE, CHAUFFE, DOUBLE CAPTEUR
Plage de mesure	0 ... 100 % RH
Résolution	1 % RH
Temps de réponse
6 m/s, 1000 hPa,+20 °C	<0,5 s
6 m/s, 1000 hPa,-40 °C	<20 s
Précision
totale de sondage*	5 % RH
Fidélité d'étalonnage**	2 % RH
Fidélité de sondage***	2 % RH

CAPEUR DE PRESSION	TYPE : SILICIUM
Plage de mesure	1080 ... 3 hPa
Résolution	0,1 hPa
Precision
Incertitude totale de sondage*
1080 - 100 hPa	1 hPa
100 - 3 hPa	0,6 hPa
Fidélité d'étalonnage**
1080 - 100 hPa	0,4 hPa
100 - 3 hPa	0,3 hPa
Fidélité de sondage***
1080 - 100 hPa	0,5 hPa
100 - 3 hPa	0,3 hPa

Dimensions et Poids

Dimensions	220 x 80 x 75 mm
Poids avec pile activée à l'eau (RS92-SGPL)	Typiquement 250 g1
Poids avec piles sèches (RS92-SGPD,RS92-SGPA)	Typiquement 280 - 290 g1

¹ système de suspension, dérouleur, parachute etc. non compris.

Pile de la Radiosonde

Codes de commande avec les différents types de pile :
RS92-SGPD	pile sèche,9V nominale
RS92-SGPL	pile à l'eau,8V nominale
RS92-SGPA	pile sèche pour AUTOSONDE,9V nominale
Durée de fonctionnement	135 min

Télémetrie

Type d'émetteur	Synthétisé
Bande de fréquences	403 MHz
Gamage de fréquences	400 - 406 MHz
Stabilité de fréquence, probabilité de 90 %	±2 kHz
Déviation, créè-à-crête	4,8 kHz
Largeur de bande d'émission	Selon EN 302 054
Puissance de sortie (mode haute puissance)	60 mW minimum
Modulation	GFSK
Télé métrie de données	2400 bit/s, numérique
Cycle de mesure	1 s

Récepteur GPS corrélateur de codes (SA coupée, PDOP<4)

Nombre de canaux	12
Incertitude de positionnement,horizontal	10 m
Incertitude de positionnement,vertical	20 m
Incertitude de mesure de vitesse ***	0,15 m/s
Incertitude de mesure directionnelle ****	2°

• Niveau de fiabilité (95,5 %) 2-sigma (k=2), incertitude cumulative incluant : Fiabilité
• Stabilité à long terme
• Effet résultat des circonstances de la mesure
• Effet dynamique (p. ex. temps de réponse)
• Effets dus à l'électronique de mesure Pour humidité à T > -60 °C Pour pression aT < 35 °C

** Écart type entre deux étalonnages successifs, niveau de fiabilité k = 2 Écart type entre sondages jumelés * Écart type entre sondages jumelés, vitesse du vent supérieure à 3 m/s **

Note : Les spécifications de performance de pression, température et humidité indiquées ci-dessus ne valent que pour le cas de l'utilisation du Système de calage au sol Vaisala GC25 pour le calage au sol, y compris la remise en état du capteur d'humidité.

Note: La fonction Disponibilité sélective (SA = Selective Availability) a été déconnectée le 1er mai 2000. La fonction Dilution positionnelle de la précision (PDOP = Position Dilution of Precision) décrit l'effet de la géométrie du satellite GPS en cours d'utilisation sur la précision de la détection du vent de la radiosonde.
