VERITEQ SERIE 2000 - Enregistreurs de données VAISALA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil VERITEQ SERIE 2000 VAISALA au format PDF.
| Type de produit | Enregistreur de données |
| Marque | Vaisala |
| Modèle | Veriteq Série 2000 |
| Dimensions | 85 x 59 x 26 mm |
| Poids | 76 g |
| Alimentation | Batterie interne au lithium |
| Autonomie de la batterie | 10 ans (intervalle d'échantillonnage ≥ 1 min) |
| Interfaces | RS-232, USB, WiFi, Ethernet, Power over Ethernet |
| Capteurs intégrés | Température et humidité relative |
| Plage de mesure température | -25 °C à +70 °C |
| Précision température | ±0,10 °C (entre +20 °C et +30 °C) |
| Résolution température | 0,02 °C |
| Plage de mesure humidité | 0 à 100 %HR (non condensant) |
| Précision humidité | ±1 %HR (10–90 %HR, +20 °C à +30 °C) |
| Résolution humidité | 0,05 %HR |
| Entrée analogique supplémentaire | Courant 4-20 mA ou tension 0-5/0-10 Vcc selon modèle |
| Capacité mémoire | 122 197 échantillons (12 bits) |
| Fréquence d'échantillonnage | De 10 secondes à 1 jour |
| Modes d'enregistrement | Boucle (FIFO) ou arrêt lorsque mémoire pleine |
| Logiciel fourni | Spectrum, vLog, viewLinc, serveur OPC |
| Montage | Sangles magnétiques, fixations Dual Lock |
| Conformité | FCC Part 15, CE |
| Fonctions principales | Enregistrement horodaté, alarmes, rapports, conformité 21 CFR Part 11 |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Éviter les solvants agressifs. |
| Sécurité | Respecter les conditions de fonctionnement. Éviter les chocs et l'humidité excessive. |
| Pièces détachées et réparabilité | Contacter le service après-vente Vaisala pour toute réparation ou pièce. |
FOIRE AUX QUESTIONS - VERITEQ SERIE 2000 VAISALA
Questions des utilisateurs sur VERITEQ SERIE 2000 VAISALA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enregistreurs de données au format PDF gratuitement ! Retrouvez votre notice VERITEQ SERIE 2000 - VAISALA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VERITEQ SERIE 2000 de la marque VAISALA.
MODE D'EMPLOI VERITEQ SERIE 2000 VAISALA

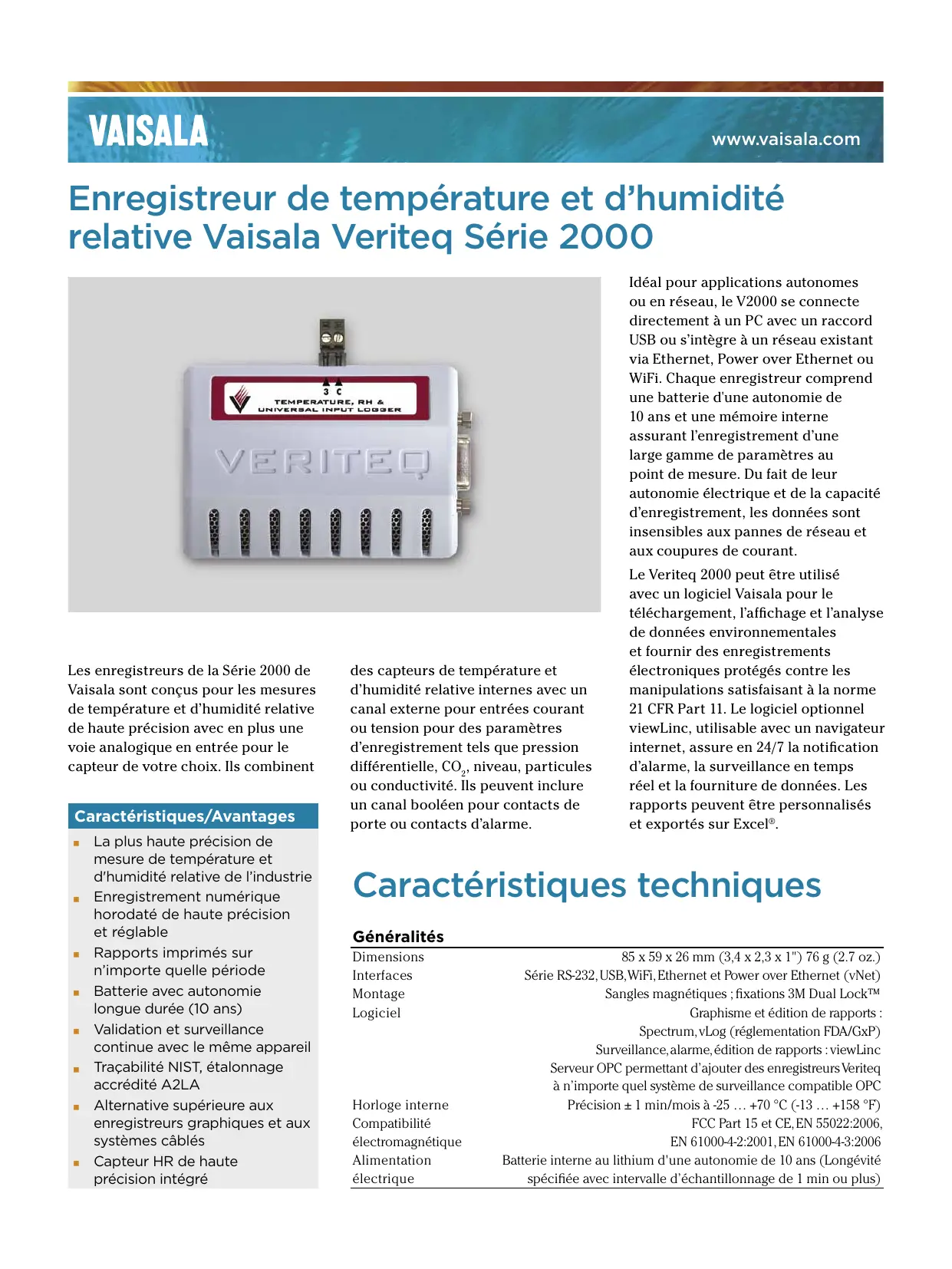

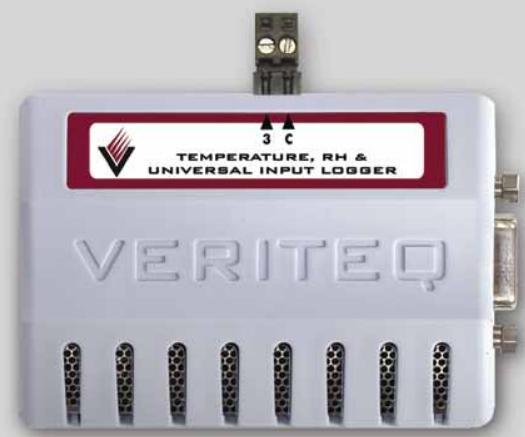

Enregistreur de température et d'humidité relative vaisala veriteq série 2000
Les enregistreurs de la Série 2000 de Vaisala sont conçus pour les mesures de température et d'humidité relative de haute précision avec en plus une voie analogique en entrée pour le capteur de votre choix. Ils combinent
Caractéristiques/avantages
La plus haute précision de mesure de température et d'humidité relative de l'industrie. Enregistrement numérique horodaté de haute précision et fiable. Rapports imprimés sur n'importe quelle période. Batterie avec autonomie longue durée (10 ans). Validation et surveillance continue avec le même appareil. - Traçabilité NIST, étalonnage accrédité A2LA. Alternative supérieure aux enregistreurs graphiques et aux systèmes câblés. Capteur HR de haute précision intégré.
des capteurs de température et d'humidité relative internes avec un canal externe pour entrées courant ou tension pour des paramètres d'enregistrement tels que pression différentielle, CO_2, niveau, particules ou conductivité. Ils peuvent inclure un canal booléen pour contacts de porte ou contacts d'alarme.
Idéal pour applications autonomes ou en réseau, le V2000 se connecte directement à un PC avec un raccord USB ou s'intègre à un réseau existant via Ethernet, Power over Ethernet ou WiFi. Chaque enregistreur comprend une batterie d'une autonomie de 10 ans et une mémoire interne assurant l'enregistrement d'une large gamme de paramètres au point de mesure. Du fait de leur autonomie électrique et de la capacité d'enregistrement, les données sont insensibles aux pannes de réseau et aux coupures de courant.
Le Veriteq 2000 peut être utilisé avec un logiciel Vaisala pour le téléchargement, l'affichage et l'analyse de données environnementales et fournir des enregistrements électroniques protégés contre les manipulations satisfaisant à la norme 21 CFR Part 11. Le logiciel optionnel viewLinc, utilisable avec un navigateur internet, assure en 24/7 la notification d'alarme, la surveillance en temps réel et la fourniture de données. Les rapports peuvent être personnalisés et exportés sur Excel®.
Caractéristiques techniques
Généralités
| Dimensions | 85 x 59 x 26 mm (3,4 x 2,3 x 1" ) 76 g (2.7 oz.) |
| Interfaces | Série RS-232, USB, WiFi, Ethernet et Power over Ethernet (vNet) |
| Montage | Sangles magnétiques ; fixations 3M Dual LockTM |
| Logiciel | Graphisme et édition de rapport : Spectrum, vLog (réglementation FDA/GxP)Surveillance,alarmé, édition de rapport : viewLincServeur OPC permettant d'ajouter des enregistreurs Veriteq à n'importe quel système de surveillance compatible OPC |
| Horloge interne | Précision ± 1 min/mois à -25 ... +70 °C (-13 ... +158 °F) |
| Compatibilité | FCC Part 15 et CE, EN 55022:2006, |
| électromagnétique | EN 61000-4-2:2001, EN 61000-4-3:2006 |
| Alimentation électricité | Batterie interne au lithium d'une autonomie de 10 ans (Longévité spécifiée avec intervalle d'échantillonnage de 1 min ou plus) |
Memoire
| Capacité d'échantillonnage | 122 197 échantillons 12-bit | |
| Type de mémoire | EEROM non volatile | |
| Modes de mémorisation | Sélectionnable par l'utilisateur : retour en moucle (PEPS) ou arrêt quand la mémoire est pleine. | |
| Temps de démarriage et d'arrêt sélectionnables. | ||
| Fréquence d'échantillonnage | Fréquence sélectionnable par l'utilisateur de toutes les 10 secondes à une fois par jour (Longévité de la batterie spécifiée pour intervalle d'échantillonnage de 1 min ou plus) | |
| (Battery life specified with sample interval of 1 min. or longer) | ||
Capteurs internes
| CAPTEUR DE TEMPERATURE INTERNE | ||
| Plage de mesure étalonnée1 | -25 ...+70 °C (-13 ...+158 °F) | |
| Plage de fonctionnement | -35 ...+85 °C (-31 ...+185 °F) | |
| Précision initiale2 | ± 0,10 °C sur +20 ...+30 °C (± 0,18 °F sur +68 ...+86 °F) ± 0,15 °C sur -25 ...+70 °C (± 0,27 °F sur -13 ...+158 °F) | |
| Précision après 1 an3 | ± 0,15 °C sur +20 ...+30 °C (± 0,27 °F sur +68 ...+86 °F) ± 0,25 °C sur -25 ...+70 °C (± 0,45 °F sur -13 ...+158 °F) | |
| Résolution | 0,02 °C à +25 °C (0,04 °F à +77 °F) | |
| CAPTEUR HR INTERNE | ||
| Plage de mesure | 45 %HR à +10 °C (+50 °F) | |
| étalonnée1 | 10 ... 80 %HR à +25 °C (+77 °F) | |
| 45 %HR à +45 °C (+113 °F) | ||
| Plage de fonctionnement | 0 ... 100 %HR (non condensant) | |
| Précision initiale2 | ± 1 %HR sur 10 ... 90 %HR à +20 ...+30 °C (+68 ...+86 °F) ± 2 %HR sur 10 ... 90 %HR à -20 ...+70 °C (-4 ...+158 °F) | |
| Précision après 1 an3 | ± 2 %HR sur 10 ... 90 %HR à +20 ...+30 °C (+68 ...+86 °F) ± 3 %HR sur 10 ... 90 %HR à -20 ...+70 °C (-4 ...+158 °F) | |
| Résolution | 0,05 %HR | |
1 Points d'étalonnage personnalisés disponibles sur demande incluant la couverture ICH intégrale. 2 La précision initiale inclut toutes les grandeurs influentes connues présentes au moment de l'étalonnage, y compris l'incertitude d'étalonnage, l'arrondissement mathématique, la résolution de l'enregistreur, l'hystérésis et la reproductibilité. 3 La précision après un an inclut toutes les grandeurs influentes connues présentes au cours du fonctionnement d'un enregistreur de données sur une année entière, y compris la précision initiale et la dérive à long terme. En est exclue toute dérive liée à une contamination atypique ou à un usage indu.
Entrées boucle de courant et tension
| TYPE | BOUCLE | TENSION |
| D'ENTRÈE | DE COURANT | ANALOGIQUE |
| Plages disponibles | 0 ... 22 mA | 0 ... 5Vcc,0 ... 10Vcc |
| Résolution | 5,5 μA | 0,025 % FS. |
| Précision | ±0,15 % valeur réelle à +25 °C (+77 °F) | ±0,15 % valeur réelle à +25 °C (+77 °F) |
| Impédance d'entrée | 75 Ω* | >1 MΩ |
| Isolation | Une commune par enregistrure | Une commune par enregistrure |
| Protection de surcharge | 40 mA maxi (protégé contre inversion de polarité) | ±24 Vcc maxi (protégé contre inversion de polarité) |
Configuration des canaux & durée d'enregistrement maximum
| TYPES DE CANAUX | ||||
| MODELE | CH 1 | CH 2 | CH 3 | CH 4 |
| 2000-20R | Température | Humidité relative | ||
| 2000-3CR | Température | Humidité relative | Courant 4 ... 20 mA | |
| 2000-35R | Température | Humidité relative | Tension 0 ... 5Vcc | |
| 2000-3AR | Température | Humidité relative | Tension 0 ... 10Vcc | |
| 2000-4BR | Température | Humidité relative | Boiléen | Boiléen |
| INTERVALLE D'ÉCHAN- TILLONAGE | 1 | 2 | 3 | 4 |
| 10 secondes | 14,1 jours | 7,1 jours | 4,7 jours | 3,5 jours |
| 1 minute | 2,8 mois | 1,4 mois | 23,8 jours | 21,2 jours |
| 5 minutes | 1,2 ans | 7,1 mois | 4,7 mois | 3,5 mois |
| 15 minutes | 3,5 ans | 1,7 ans | 1,2 ans | 10,6 mois |
| 1/heure | 13,9 ans | 7,0 ans | 4,6 ans | 3,5 ans |
- Résistance à l'arrêt plus chute de tension approximative de 0,4 volt à travers une diode de protection. Le canal de la température doit être activé lorsque le canal HR est actif.
