VERITEQ 4000 - Système de surveillance de l'environnement VAISALA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil VERITEQ 4000 VAISALA au format PDF.
| Type de produit | Système de surveillance de l'environnement |
| Marque | VAISALA |
| Modèle | VERITEQ 4000 |
| Dimensions | 85 x 59 x 26 mm |
| Poids | 76 g |
| Alimentation | Batterie interne au lithium, autonomie 10 ans (intervalle d'échantillonnage ≥ 1 min) |
| Température de fonctionnement | -40 ... +85 °C |
| Humidité de fonctionnement | 0 à 100 % HR (non condensant) |
| Interfaces | USB, Ethernet, WiFi, RS-232, Power over Ethernet (via module vNet) |
| Entrées analogiques | 0-20 mA ou 0-5/10 Vcc, selon modèle (1, 2 ou 4 canaux) |
| Mémoire interne | 120 000 échantillons 12 bits, non volatile (EEROM) |
| Logiciels compatibles | Spectrum vLog (conforme FDA/GxP) et viewLinc (surveillance et alarmes) |
| Fonctions principales | Enregistrement horodaté, surveillance en temps réel, alarmes multi-niveaux, rapports personnalisables, conformité 21 CFR Part 11 |
| Précision des entrées | ±0,15 % de l'échelle à +25 °C |
| Horloge interne | Précision ±1 min/mois à -25 ... +70 °C |
| Montage | Sangles magnétiques, fixations 3M Dual Lock™ |
| Compatibilité électromagnétique | FCC Part 15, CE EN 55022:2006, EN 61000-4-2:2001, EN 61000-4-3:2006 |
| Protection des entrées | Protection contre inversion de polarité, surcharge (40 mA max pour boucle, ±24 Vcc max pour tension) |
| Entretien et nettoyage | Aucun entretien spécifique requis ; nettoyer avec un chiffon sec et non abrasif |
| Sécurité | Conforme aux normes FCC et CE ; batterie lithium sécurisée |
| Pièces détachées et réparabilité | Garantie deux ans ; réparation par le fabricant ou centre agréé |
| Informations générales | Étalonnage traçable NIST ; durée d'enregistrement variable selon intervalle et nombre de canaux |
FOIRE AUX QUESTIONS - VERITEQ 4000 VAISALA
Questions des utilisateurs sur VERITEQ 4000 VAISALA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de surveillance de l'environnement au format PDF gratuitement ! Retrouvez votre notice VERITEQ 4000 - VAISALA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VERITEQ 4000 de la marque VAISALA.

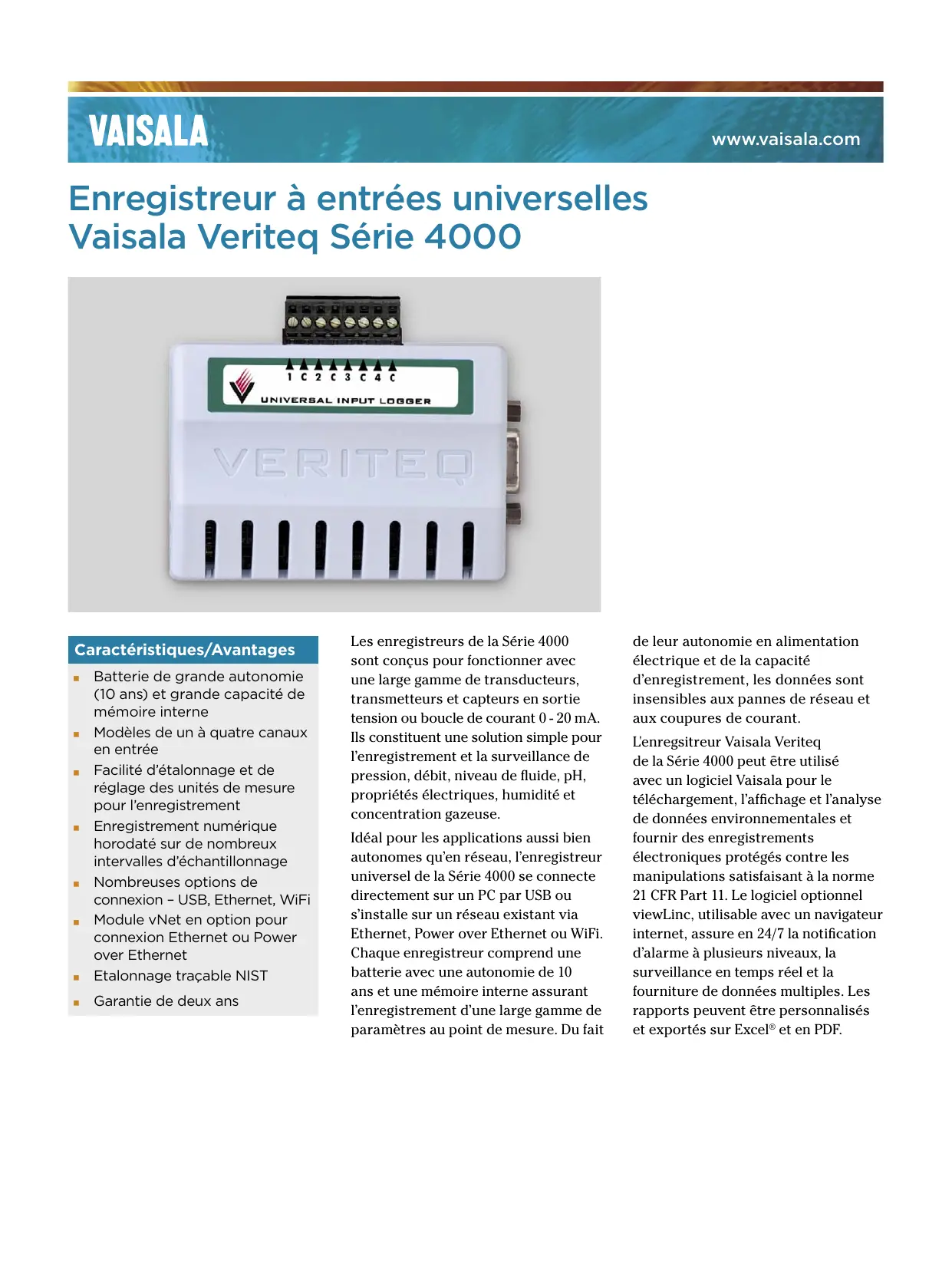

MODE D'EMPLOI VERITEQ 4000 VAISALA
Caracteristiques/avantages
Batterie de grande autonomie (10 ans) et grande capacité de mémoire interne - Modèles de un à quatre canaux en entrée Facilité d'étalonnage et de réglage des unités de mesure pour l'enregistrement Enregistrement numérique horodaté sur de nombreux intervalles d'échantillonnage - Nombreuses options de connexion - USB, Ethernet, WiFi Module vNet en option pour connexion Ethernet ou Power over Ethernet Étalonnage traçable NIST Garantie de deux ans
Les enregistreurs de la Série 4000 sont conçus pour fonctionner avec une large gamme de transducteurs, transmetteurs et capteurs en sortie tension ou boucle de courant 0 - 20mA. Ils constituent une solution simple pour l'enregistrement et la surveillance de pression, débit, niveau de fluide, pH, propriétés électriques, humidité et concentration gazeuse.
Idéal pour les applications aussi bien autonomes qu'en réseau, l'enregistreur universel de la Série 4000 se connecte directement sur un PC par USB ou s'installe sur un réseau existant via Ethernet, Power over Ethernet ou WiFi. Chaque enregistreur comprend une batterie avec une autonomie de 10 ans et une mémoire interne assurant l'enregistrement d'une large gamme de paramètres au point de mesure. Du fait
de leur autonomie en alimentation électrique et de la capacité d'enregistrement, les données sont insensibles aux pannes de réseau et aux coupures de courant.
L'enregistreur Vaisala Veriteq de la Série 4000 peut être utilisé avec un logiciel Vaisala pour le téléchargement, l'affichage et l'analyse de données environnementales et fournir des enregistrements électroniques protégés contre les manipulations satisfaisant à la norme 21 CFR Part 11. Le logiciel optionnel viewLinc, utilisable avec un navigateur internet, assure en 24/7 la notification d'alarme à plusieurs niveaux, la surveillance en temps réel et la fourniture de données multiples. Les rapports peuvent être personnalisés et exportés sur Excel® et en PDF.
Caractéristiques techniques
Généralités
| Dimensions | 85 x 59 x 26 mm (3.4 x 2.3 x 1") 76 g (2.7 oz) |
| Températures de fonctionnement | -40 ... +85 °C (-40 ... +185 °F) et 0 %HR à 100 %HR (non condensant) |
| Interfaces | Série RS-232 USB Module Wifi Ethernet et Power over Ethernet (vNet) |
| Montage | Sangles magnétiques, fixations 3M Dual Lock™ |
| Logiciel | Graphisme et édition de rapport: Spectrum vLog (réglération FDA/GxP) Surveillance,alarmé,édition de rapport: viewLinc™ |
| Horloge interne | Précision ±1 min/mois à -25 ...+70 °C (-13 ... +158 F) |
| Compatibilité | FCC Part 15 et CE EN 55022:2006 |
| électromagnétique | EN 61000-4-2:2001 EN 61000-4-3:2006 |
| Alimentation électrique | Batterie interne au lithium d'une autonomie de 10 ans (Longévité spécifique avec intervalle d'échantillonnage de 1 min ou plus) |
Memoire
| Type de mémoireCapacitéd'échantillonnageModes demémorisation | EEROM non volatile120 000 échantillons 12-bitsSélectionnable par l'utilisateur : retour enboucle (PEPS) ou arrêt quand la mémoireest pleine. Temps de démarrage et d'arrêtseLECTIONnables.Fréquenced'échantillonnageFréquence sélectionnable par l'utilisateur detoutes les 10 secondes à une fois par jour(Longévité de la batterie spécifique pourintervalle d'échantillonnage de 1 min ou plus)Ladurée d'enregistrement maximum dépendde l'intervalle d'échantillonnage sélectionnéet du nombre de canaux actifs.Cf.tableau ci-après |
| Duréed'enregistrementmaximum |
Durée d'enregistrement maximum
| INTERVALLE | NÔMBRE DE CANAUX | |||
| D'ÉCHANTILLONNAGE | 1 | 2 | 3 | 4 |
| 10 secondes | 13,8 jours | 6,9 jours | 4,6 jours | 3,4 jours |
| 1 minute | 2,7 mois | 1,3 mois | 27,7 jours | 20,8 jours |
| 5 minutes | 1,1 an | 6,9 mois | 4,6 mois | 3,4 mois |
| 15 minutes | 3,4 ans | 1,7 an | 1,1 an | 10,4 mois |
| 1/heure | 13,6 ans | 6,8 ans | 4,5 ans | 3,4 ans |
Entrées boucle de courant et tension
| TYPE D'ENTRÈE | BOUCLE DE COURANT | TENSION ANALOGIQUE | |
| Plages disponibles | 0 ... 20mA | 0 ... 5Vcc,0 ... 10Vcc | |
| Résolution | 5,5 μA | 0,025 % FS. | |
| Précision | ±0,15 % ES.à +25 °C (+77 °F) | ±0,15 % ES.à +25 °C (+77 °F) | |
| Impédance d'entrée | 75 Ω | >1 MΩ | |
| Isolation | Une commune | Une commune | |
| par enregistrreur | par enregistrreur | ||
| Protection de surcharge | 40 mA maxi | ±24Vcc maxi | |
| (protégé contre inversion de polarité) | (protégé contre inversion de polarité) | ||
Configurations des canaux
| MODELE | 1, 2 OU 4 CANAUX |
| 4000-405 | 0 ... 5Vcc |
| 4000-40A | 0 ... 10Vcc |
| 4000-40C | 0 ... 20 mA |
