| Marque | VAISALA |
| Modèle | MW31 |
| Catégorie | Appareil de mesure météorologique |
| Type de produit | Station de sondage météorologique DigiCORA |
| Processeur | Intel Core Duo à 2,0 GHz minimum |
| RAM | 2 Go minimum |
| Disque dur | 80 Go minimum |
| Écran | LCD 19 pouces (bureau) ou TFT 15 pouces (portable) |
| Système d'exploitation | Windows Vista Business préinstallé |
| Logiciel de sondage | DigiCORA (standard) avec option METGRAPH |
| Sous-système de traitement | Vaisala SPS311, technologie radio définie par logiciel |
| Fréquence radio | 400 à 406 MHz, réglable par pas de 10 kHz |
| Portée télémesure | Jusqu'à 350 km (avec antenne directionnelle et radiosonde RS92-SGP) |
| Formats de messages météorologiques | TEMP, PILOT, CLIMAT, BUFR, NILU (ozone) |
| Capteurs | Pression, température, humidité (radiosonde) ; vent par GPS |
| Antennes fournies | Directionnelle UHF, omnidirectionnelle UHF, portable UHF/GPS, GPS |
| Calibration au sol | Dispositif compatible avec toutes les radiosondes Vaisala RS92 |
| Conditions intérieures | Température +10 à +35°C, humidité 10 à 90% |
| Conditions extérieures | Température -40 à +55°C, humidité 0 à 100%, vent jusqu'à 65 m/s |
FOIRE AUX QUESTIONS - MW31 VAISALA
Questions des utilisateurs sur MW31 VAISALA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Appareil de mesure météorologique au format PDF gratuitement ! Retrouvez votre notice MW31 - VAISALA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MW31 de la marque VAISALA.
MODE D'EMPLOI MW31 VAISALA
Avantages
Tous messages météorologiques OMM de la haute atmosphère, BUFR inclus Traitement automatique des données, codage et transmission des messages - Configuration facile du système - Souplesse d'adaptation à de nombreuses applications - Présentation des données et outils graphiques (option Metgraph) Supporte les mesures d'zone et de la radioactivité

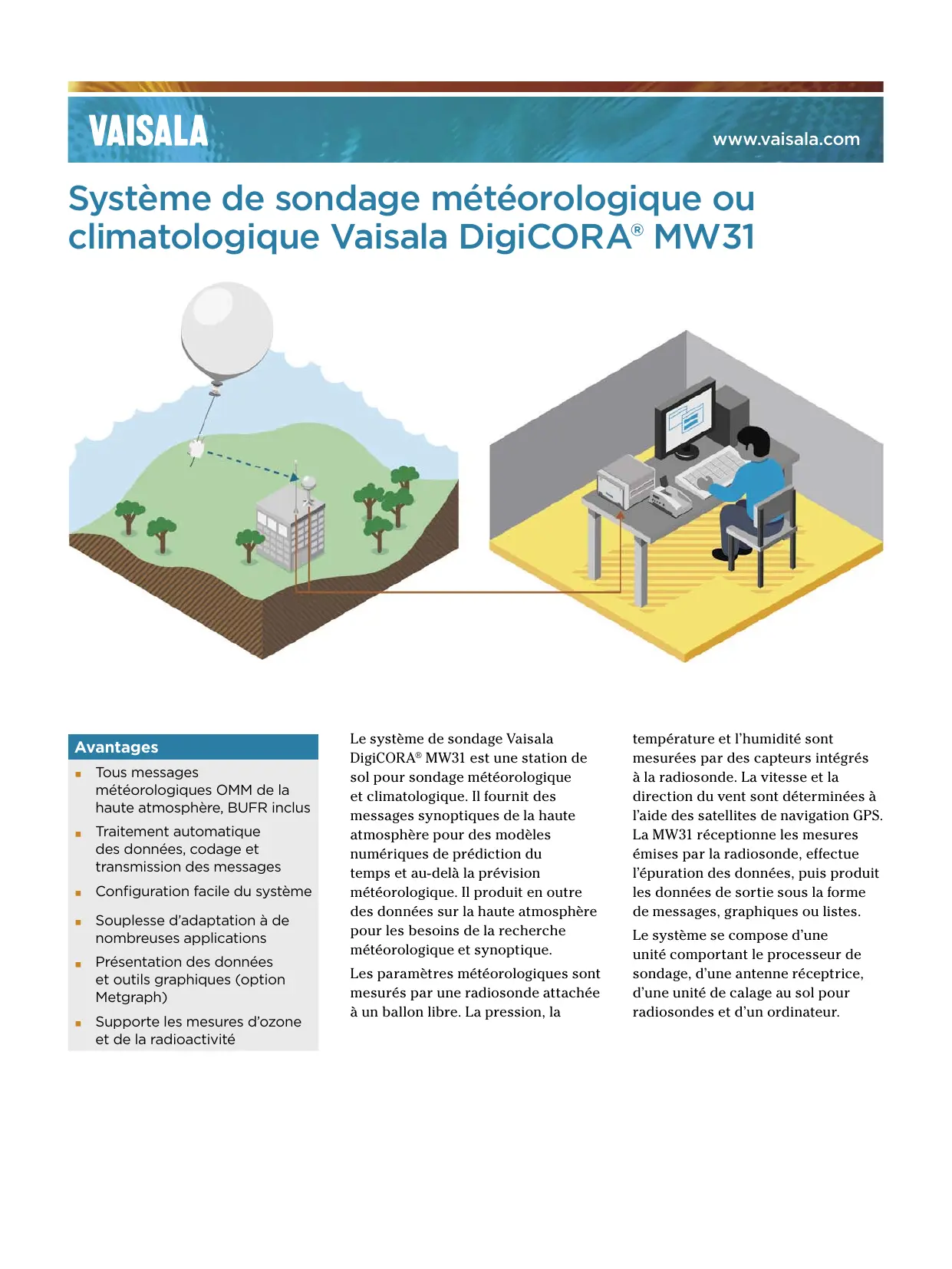

Le système de sondage Vaisala DigiCORA MW31 est une station de sol pour sondage météorologique et climatologique. Il fournit des messages synoptiques de la haute atmosphère pour des modèles numériques de prédiction du temps et au-delà la prévision météorologique. Il produit en outre des données sur la haute atmosphère pour les besoins de la recherche météorologique et synoptique.
Les paramètres météorologiques sont mesurés par une radiosonde attachée à un ballon libre. La pression, la
température et l'humidité sont mesurées par des capteurs intégrés à la radiosonde. La vitesse et la direction du vent sont déterminées à l'aide des satellites de navigation GPS. La MW31 réceptionne les mesures émises par la radiosonde, effectue l'épuration des données, puis produit les données de sortie sous la forme de messages, graphiques ou listes.
Le système se compose d'une unité importante, le processeur de sondage, d'une antenne réceptrice, d'une unité de calage au sol pour radiosondes et d'un ordinateur.
Données techniques
Station de travail
| Proesseur Intel® Core™ Duo | vitesse minimum 2,0 GHz |
| RAM système | minimum 2 GO |
| Disque dur | minimum 80 GO |
| DVD | +/-rw |
| Ecran LCD de 19" avec PC de bureau | |
| Ecran TFT de 15" sur PC portable | |
| Système d'exploitation Windows Vista® Business, préinstallé | |
| Logiciel de sondage DigiCORA, préinstallé : | |
| Logiciel standard | |
| Logiciel METGRAPH (option) | |
| Outils de rétablissement de système |
Sous-système de traitement de sondage Vaisala SPS311
| Technologie radio définie par logiciel |
| Supporte toutes les radiosondes Vaisala |
| GPS avec corrélation par codes |
Antennes
| Antenne UHF directionnelle (commande automatique de la direction) |
| Antenne UHF omnidirectionnelle |
| Antenne portable pour UHF et GPS |
| Antenne GPS |
Dispositif de calage au sol
| Compatible avec toutes les radiosondes Vaisala RS92 |
| Voir brochure séparée pour le détaïl |
Télémetrie
| Gamme de fréquences | 400 ... 406 MHz |
| Gradation d'accord 10 kHz, régblable par l'utilisateur | |
| Détction et correction d'erreur : | |
| Reed-Solomon (avec radiosondes numériques) | |
| Portée téléétrique jusqu'à 350 km (avec ANTenne directionnelle et radiosonde RS92-SGP) |
Messages météorologiques
| Disponible aux formats standard : |
| TEMP FM35-XI,TEMP SHIP FM36-XI,TEMP MOBIL FM38-XI |
| PILOT FM32-XI, PILOT SHIP FM33-XI, PILOT MOBIL FM34-XI |
| CLIMAT TEMP FM75-XII |
| BUFR 3'09'052 (pour données TEMP) |
| BUFR 3'09'050 et BUFR 3'09'051 (pour données PILOT) |
| BUFR 3'09'054 (pour données CLIMAT TEMP) |
| Message NILU pour l'ozone (Nasa Ames 2160) |
Conditions environnementales requises
| EQUIPEMENT INTERIEUR | |
| Température de fonctionnement | +10 ...35 °C |
| Humidité de fonctionnement | 10 ...90 % |
| Température de stockage | -40 ...+65 °C |
| Humidité de stockage | 5 ...95 %RH |
| EQUIPEMENT EXTERIEUR | |
| Température de fonctionnement | -40 ...+55 °C |
| Humidité de fonctionnement | 0 ...100 % |
| Vitesse du vent en fonctionnement | 0 ...65 m/s |
| Précipitations en fonctionnement | Illimité |
| Température de stockage | -50 ...+100 °C |
| Humidité de stockage | 0 ...100 %RH |
