L’avenir des radars météorologiques - aujourd'hui

/RADARS MÉTEOROLOGIQUES VAISALA

VAISALA

Votre prochain radar météorologique

Depuis plus de 70 ans, Vaisala
développe, fabrique, installe et assure la maintenance d'instruments
metéorologiques. La famille des radars météorologiques dans la bande C avec traitement de données par des processeurs SIGMET constitue une avancée décisive en matière d'identification des précipitations. Mise au point en collaboration avec les meilleures universités américaines et finlandaises, la nouvelle famille de radars vient étoffer notre gamme de produits de détction à distance et sur site. Le radar metéorologique dans la bande C désigne clairément les variations du type de précipitation, affichtant les résultats sous forme de graphique intuitif.

Applications

Surveillance météorologique
Suivi des phénomènes météograves
Applications hydroméorologiques telles que prévision des crues
Détéction du cisaillement du vent dans les aéroports
Suivi des ouragans/typhons/cyclones
Detection de la grête
Modifications météorologiques
Recherche météorologique
- Voitrprochain radarmétéorologique

Options intégrées :

• Mise en réseau des radars météorologiques
  Réseau de pluviomètres Vaisala
  Réseau de détecteurs de foudre Vaisala
  Composites d'images des satellites météo
  Stations météorologiques automatiques Vaisala
  Intégration dans systèmes d'alerte de cislaillement du vent à basse altitude (LLWAS)
  Modifications météorologiques
  Recherche météorologique
  Systèmes d'assistance au lancement

Élargir vos sens.

Des données inégalées par l'innovation.

Bien que les données des radars météorologiques à polarisation double soient disponibles depuis la fin des années 1980, elles ont été utilisées principalement aux fins de la recherche. La technologie a mûri dans les applications météorologiques, en accroissant la puissance de traitement du signal et en produitant des algorithmes plus sophistiqués. Vaisala met en œuvre ces fonctionnalités dans sa nouvelle famille de systèmes de radars météorologiques. Ceci nous permet d'obtenir une excellente qualité des données pour les applications de polarisation double, grâce à des mesures plus précises.

• HydroClass™ est la première gamme complète de logériels opérationnels automatiques de classification des hydrométeores dans le monde pour les radars à polarisation double.
• L'antenne et l'alimentation sont consues pour la polarisation double, offrant ainsi une meilleure qualité des données.
• Le piédestal du radar est léger et est concu pour une maintenance aisée et

pour maximiser la disponibilité des données du radar.

• Logiciel intelligent activant les mouvements commandés par courroie en azimuth et en élevation. Ceci permet une accélération et une décelération rapides pour un positionnement très précis de l'antenne.

Disponibilité des données élevées, coûts réduits.

Les systèmes et capteurs météorologiques Vaisala ont toujours satisfait aux exigences opérationnelles des conditions météo les plus difficiles qui soient. Le nouveau radar météorologique Doppler à bande C poursuit cette tradition.

Le système de radar météorologique Vaisala est une solution économique adaptée à la plupart des applications météorologiques. Une disponibilité élevée des données radar est obtenu au moyen d'un suivi et d'un contrôle actifs en ligne ainsi qu'en recourant à des algorithmes sophistiqués deTraitement des données.

Le logiciel convivial IRISTM a etespecialément concu pour les

applications faisant appel aux radars météorologiques. Vaisala continue de développer des applications IRISTM, des algorithmes de traitement du signal et de nouvelles fonctionnalités et mises à jour de l'interface utilisateur. Les nouvelles fonctionnalités et les mises à jour peuvent être téléchargees sur Internet dés leur sortie.

Les systèmes de radars météorologiques Vaisala sont accessibles n'importe où dans le monde, ce qui réduit le nombre de déplacements sur site et abisse le temps moyen de réparation (MTTR). L'administration du réseau, les tests, les mises à jour et la maintenance s'effectuent depuis un point unique, ce qui réduit le besoin de se rendre sur les sites.

Des composants de qualité et une conception mécanique du système compacte et intégrée sont déterminants pour obtenir un temps moyen de bon fonctionnement (MTBF) élevé. Nos fournisseurs d'antennes, de transmetteurs, de piedestaux et autres sont des partenaires stratégiques qui ont fait leurs preuves et ont à leur actif des décennies d'expérience et de savoir-faire.

Meilleure qualité des données grâce à une conception de précision.

« L'antenne radar Vaisala est une unité très bien conçue et réalisée. Les principaux faisceaux de polarisation horizontal et verticale sont en parfaite ajustation. Les lobes lateraux co-polaires sur les diagonales à 45 degrés sont abaisSES d'environ 27 dB et le ratio ICPR (et la limite LDR) est calculé de manière à être inférieur à -35 dB, ce qui constituent des caractéristiques exceptionnellement bonnes pour une antenné de radar météorologique à polarisation double. »

Boulder, Colorado, États-Unis

Juin 2006

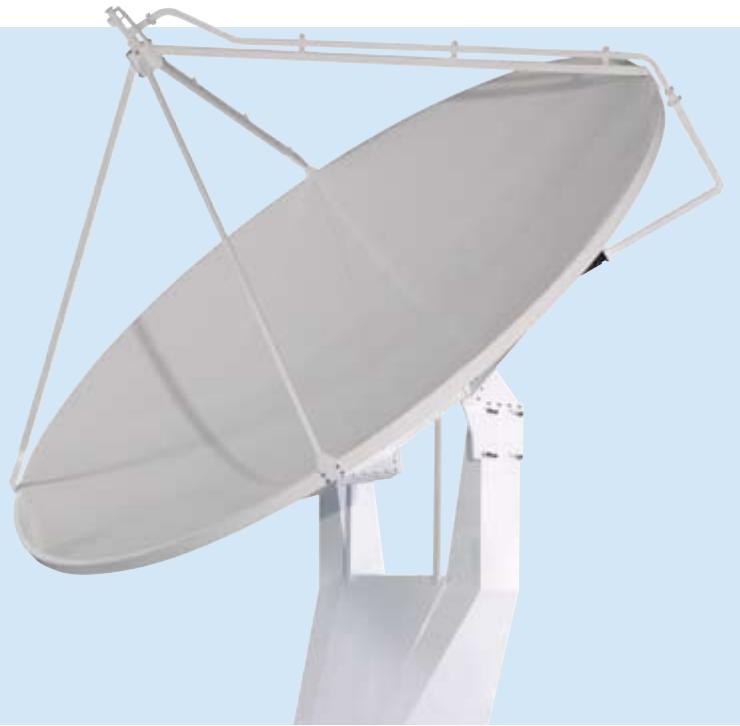

Antenne à performance optimisée.

L'antenne joue un role crucial dans la qualité globale des données radar. C'est pourquoi la forme parabolique et la structure de l'antenne du radar ont été soigneusement conçues de manière à optimiser la performance lors d'un fonctionnement aussi bien à polarisation simple que double. La fabrication du reflecteur s'effectue avec une tolérance de 1mm . Associée à une parabole légèrement plus grande que la normale avec un faisceau de moins d'un degré de et un dessin d'alimentation effilé, cette précision fournit une excellente performance des lobes lateraux. L'isolation de la polarisation croisée intégrée est inférieure à -35 dB, ce qui en fait la meilleure du secteur.

Fonctionnement à sécurité intégrée.

Le contrôleur de l'antenne radar Vaisala offre un fonctionnement à

sécurities entièrement intégrée pour empêcher que l'antenne/le support ne fonctionne en dehors de ses limites, en incluant une limite d'accelération, une limite de vitesse de balayage, une vérification de survvises et des limites logicielles et matérielles d'élevation. En outre, un réseau d'antenne dynamique tourne en continu pour comparer le fonctionnement de l'antenne en temps réel et détecter les erreurs. Tous ces paramètres opérationnels abaisSENT de façon significative les coûts de maintenance.

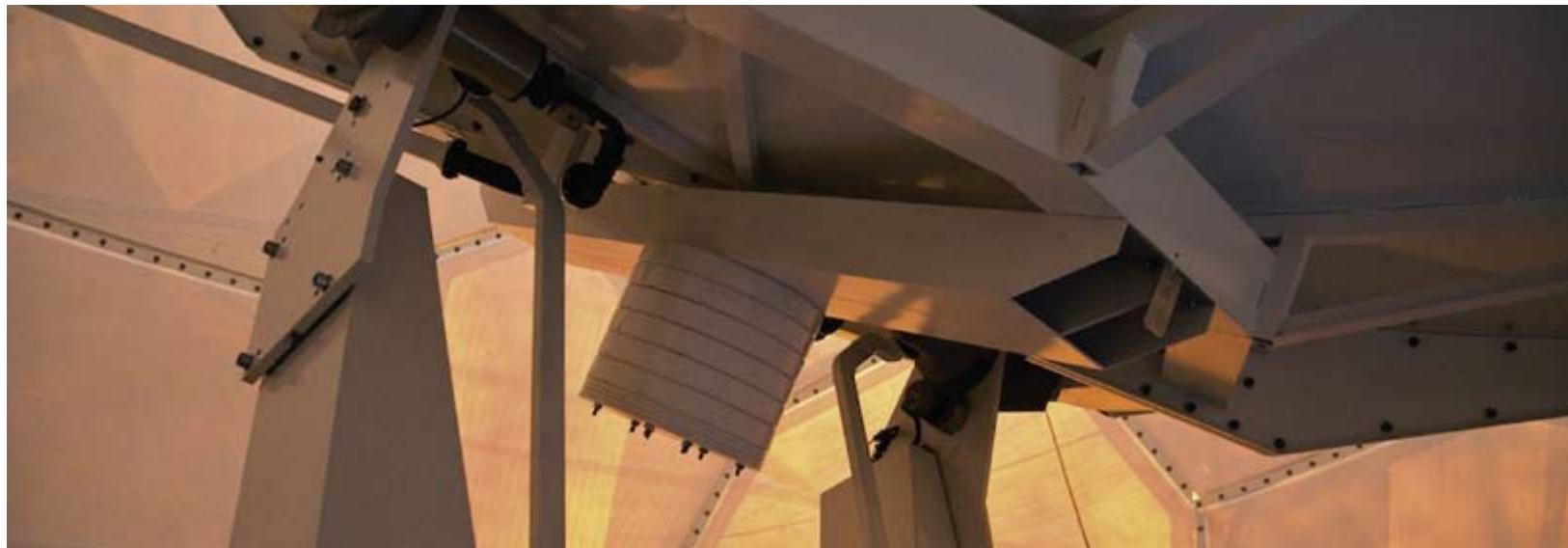

Maintenance simplifiée.

Outre les structures mécaniques de soutien, le piédestal de l'antenne héberge les moteurs et les dispositifs d'entrainment, la transmission, les entrainements par courroie, les protections des modules de commande et les structures du guide d'ondes. Des trappes pratiques fournissent un accès ainsi aux moteurs et aux roulements pour la maintenance.

Sigmet inside.

Garantie d'une qualité des données de premier ordre.

La nouvelle famille de radars météorologiques offre des fonctions complètes de récepteur numérique et de traitement du signal sur une plateforme PC système ouvert, pour une flexibilité et une convivialité optimes. Et l'approche « Sigmet inside » vous donne le logiciel d'application et le traitement de signal les plus sophistiqués au monde. Citons quelques caractéristiques :

• Fiabilité de haut niveau
• Precision exceptionnelle
• Identification aisee des phenomenes de precipitations
• Gamme dynamique étendue
• Sélection flexible de la durée de l'impulsion

Le logiciel Vaisala IRISTM offre la commande et la surveillance complètes du système. Les caractéristiques de IRISTM comprennent :

Élargir vos sens.

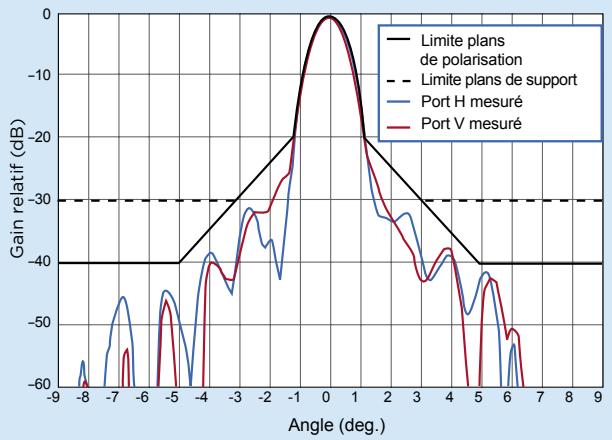

Diagramme de rayonnement de l'antenne :faibles lobes lateraux et faisceau étroit

Limits du diagramme de rayonnement de l'antenne du radar météorologique Vaisala et performance typique mesurée dans les principaux plans de polarisation.

Réponse rapide au changement d'élévation

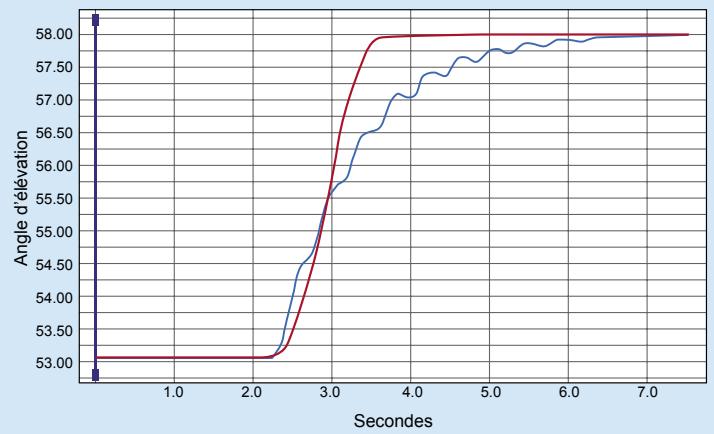

La ligne rouge montre un changement d'élévation de l'antenne Vaisala de cinq (5) dégrès en l'espace d'une seconde. La ligne bleue montre que le temps de positionnement d'une antenne traditionnelle asservie est supérieur à cinq (5) secondes.

• Architecture à échelle paramétrable facilitating l'utilisation au sein d'un réseau de radars
• Permet d'utiliser une gamme completé de produits de sortie
• Logiciel ouvert et formats de données et modèles de code source entièrement documentés
• Plateforme Linux très stable
  Commande locale et a distance avec alertes automatiques de pannes
• Réseau TCP/IP standard, élimine le besoin de protocôles de communication propriétaires
• Assistance client avec interface web

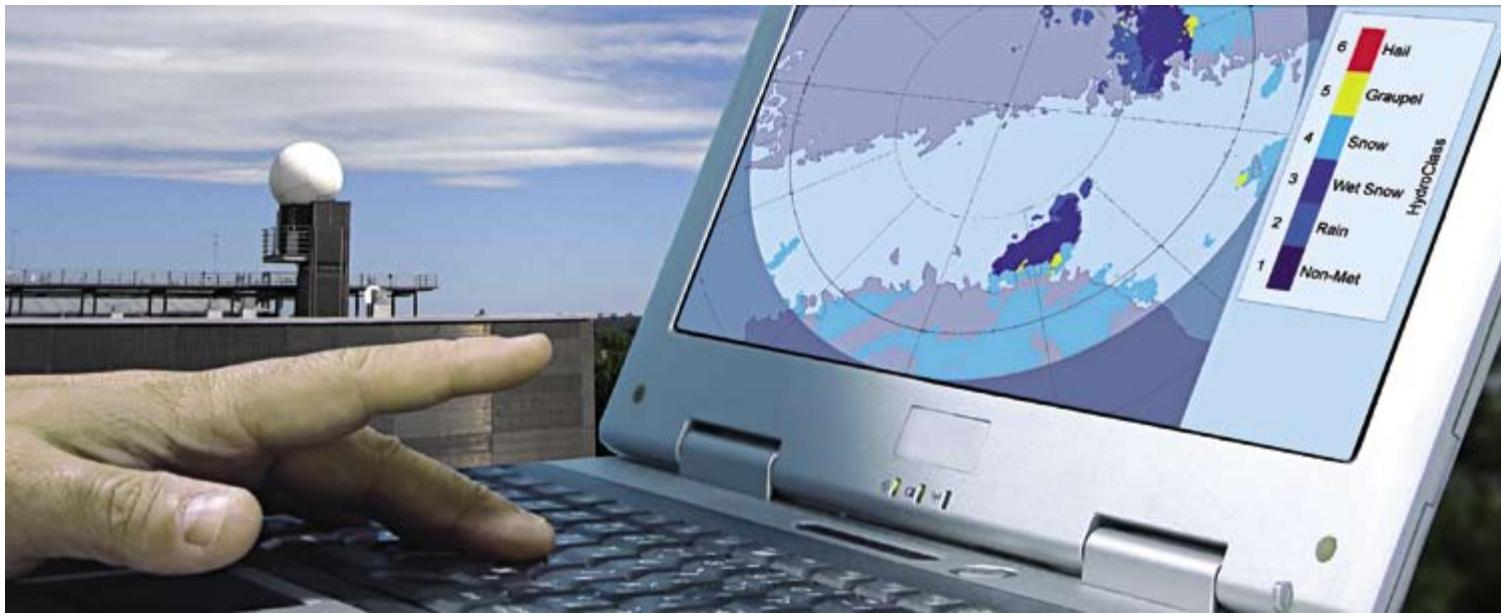

HydroClass™ - Excellente classification des hydrométeores via une logique floue.

Le logiciel HydroClass™ de Vaisala fait appel à des observations radar effectuees aussi bien en polarisation horizontal que verticale. Les mesures à polarisation double sont formatées comme paramètres de polarisation

s'ajoutant aux événements radar standards. La combinaison de ces informations permet d'identifier aisément les types de diffuseurs présents dans l'atmosphère tels que pluie, grêle, neige, grésil et même les cibles non-météorologiques comme le fouillis d'échos, le fouillis de mer, les insectes et les paillettes.

HydroClassTM identifie les événements météorologiques en temps réel, en explorant la plage radar complète balayage par balayage toutes les 10 à 15 secondes. Ceci présente un avantage sur les méthodes conventionnelles qui analyssent les structures verticales de réflectivité (telles que le liquide vertical intégré) et ont une latence allant jusqu'à 15 minutes entre les balayages complets de volume.

Les résultats de classification sont presents en étiquetant chaque huche de structure de données avec la classe d'hydrométaire la plus compatible avec les observations, c.-à-d. enCHOISIGANT LA CLASSE AYANT LA puissance de règle la plus élevé.

Un paramètre de seuil est utilisé pour spécifique des huches de structure de données pour lesquelles la classe est ambiguè, par exemple les cibles non-météorologiques.

Estimation hors pair des précipitations.

Comme sur la figure 1 de la page qui suit, il n'y a généralement dans la mesure de réfléctivité d'un radar météorologique conventionnel à polarisation simple qu'une intense délevée de réfléctivité, indiquant la possibilité de grele ou des chutes de pluie abondantes. D'un autre côté, une faible intense de réfléctivité due aux oiseaux, aux insectes et aux interférences indique également de la pluie si les seuils de réfléctivité ne sont pas établis. Cette information est cruciale pour obtenir des estimations quantitatives de précipitations (QPE) précises ; dans le pire des cas, l'absence d'informations précise pourrait conduire à des averissements de crue erreés.

Sur l'image du logiciel HydroClass™ de la figure 2, l'aptitude à identifier et à cartographier les types de diffuseurs améliore grandement la capacité d'un radar à polarisation double à voir davantage. Non seulement la pluie, la neige et le grésil sont indiqués, mais la localisation de la grêle et de la neige roulée le sont également très clairment, en rouge et en jaune, respectivement. Les réflectivités des cibles non-météorologiques sont également parfaitement classifiées et facies à filtrer en les sortant des données de précipitations. Il s'agit d'une amélioration révolutionnaire en matière de QPE obtenues avec un radar à polarisation double, très importante pour les applications telles que :

• Détention de la grêle
• Prévision du risque potentiel de foudre
• Deneignement des routes
• Opérations sur terminaux aéroportuaires
  Ligne de démarcation pluie/neige
• Détention de l'altitude de fusion
• Modifications météorologiques pour atténuation de la grêle
• Vérification des déclarations de sinistre pour le secteur des assurances
• Détention des paillettes à usage militaire
• Amélioration de la qualité des données en éliminant les cibles non-météorologiques
• Prévision des precipitations améliorée
• Modélisation hydrologique

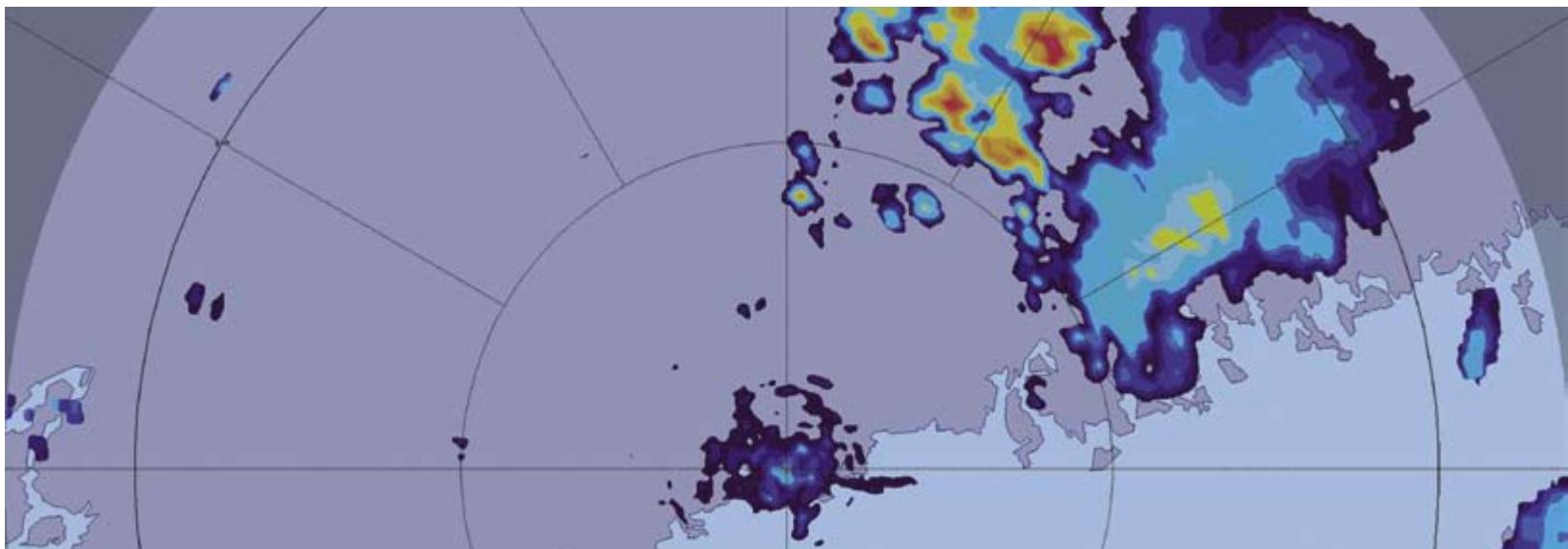

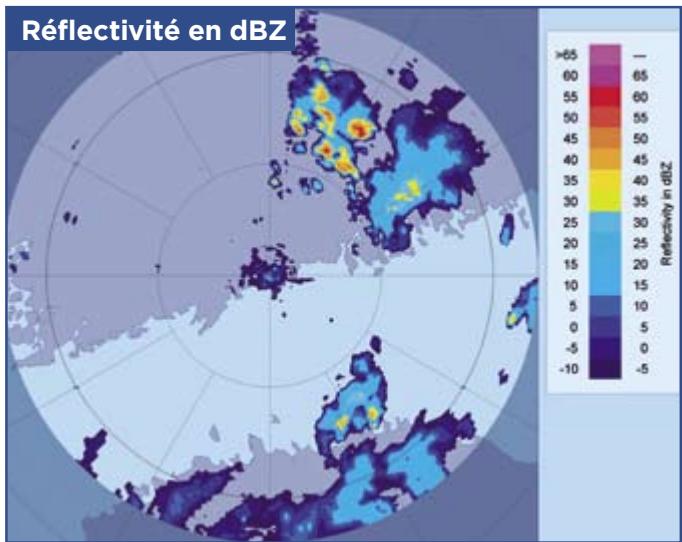

Figure 1. Image de réflectivité conventionnelle. (Vaisala)

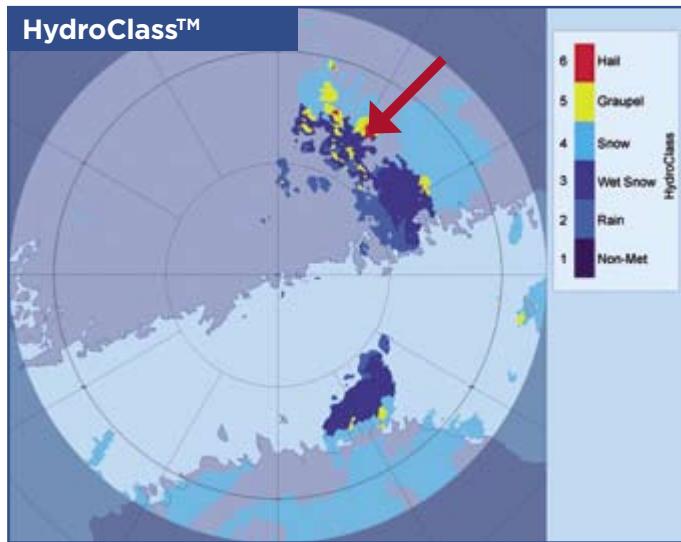

Figure 2. Résultat de la classification des hydrométeores avec HydroClassTM dans le même événement météorologique grave. La grêle et la neige roulée sont indiquées en rouge et en jaune, respectivement. La pluie, la neige mouillée et la neige sont indiquées en bleu, bleu foncé et bleu clair. La localisation de la grêle et de la neige roulée relatee par des témoins oculaires est indiquée par la flèche rouge. (Vaisala)
