| Type de produit | Capteur de visibilité et de temps présent (PVP-RVR, visibilité synoptique, observation météo) |
| Marque | VAISALA |
| Modèle | FS11P |
| Dimensions (H x L x P) | 2,8 m x 0,9 m x 1,0 m |
| Poids (avec mât) | 52 kg |
| Alimentation secteur | 100/115/230 VAC ±10 %, 50-60 Hz |
| Consommation électrique | 370 VA max (50 VA + 320 VA pour chauffage dégivrant) |
| Gamme de mesure de visibilité (POM) | 5 m à 75 000 m |
| Précision de visibilité | ±10 % (5 m - 10 000 m), ±20 % (10 000 m - 75 000 m) |
| Précision de dispersion | ±3 % |
| Identification du temps présent | 7 types de précipitations, brouillard, brume, brume sèche ou dégagé |
| Codes météorologiques supportés | OMM 4680 (SYNOP), 4678 (METAR), NWS (49 codes) |
| Sensibilité de détection des précipitations | 0,05 mm/h ou moins en 10 minutes |
| Température de fonctionnement | -40 à +65 °C (option -55 à +65 °C) |
| Humidité de fonctionnement | 0 à 100 % |
| Résistance au vent | Jusqu'à 60 m/s |
| Sorties de données | RS-232 ou RS-485 opto-isolée (2 fils) ou modem en option |
| Entretien | Compensation automatique de la contamination des optiques, autodiagnostic, intervalles de nettoyage longs |
| Sécurité / Conformité | Conformité CE (CEM : EN55022, IEC 61000-4-3/4/6/4/2/5, IEC 61000-3-2), mât frangible |
| Pièces détachées et accessoires | Kit d'étalonnage FSA11, capteur de luminance LM21, batterie FSB101, modem DMX501, feu d'obstacle FS11OBS, kit PWA12, câble QMZ101 |
| Compatibilité technique | Technologie similaire au FD12P, interfaces mécaniques/électriques/communication identiques |
FOIRE AUX QUESTIONS - FS11P VAISALA
Questions des utilisateurs sur FS11P VAISALA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur de température et d'humidité au format PDF gratuitement ! Retrouvez votre notice FS11P - VAISALA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FS11P de la marque VAISALA.
MODE D'EMPLOI FS11P VAISALA

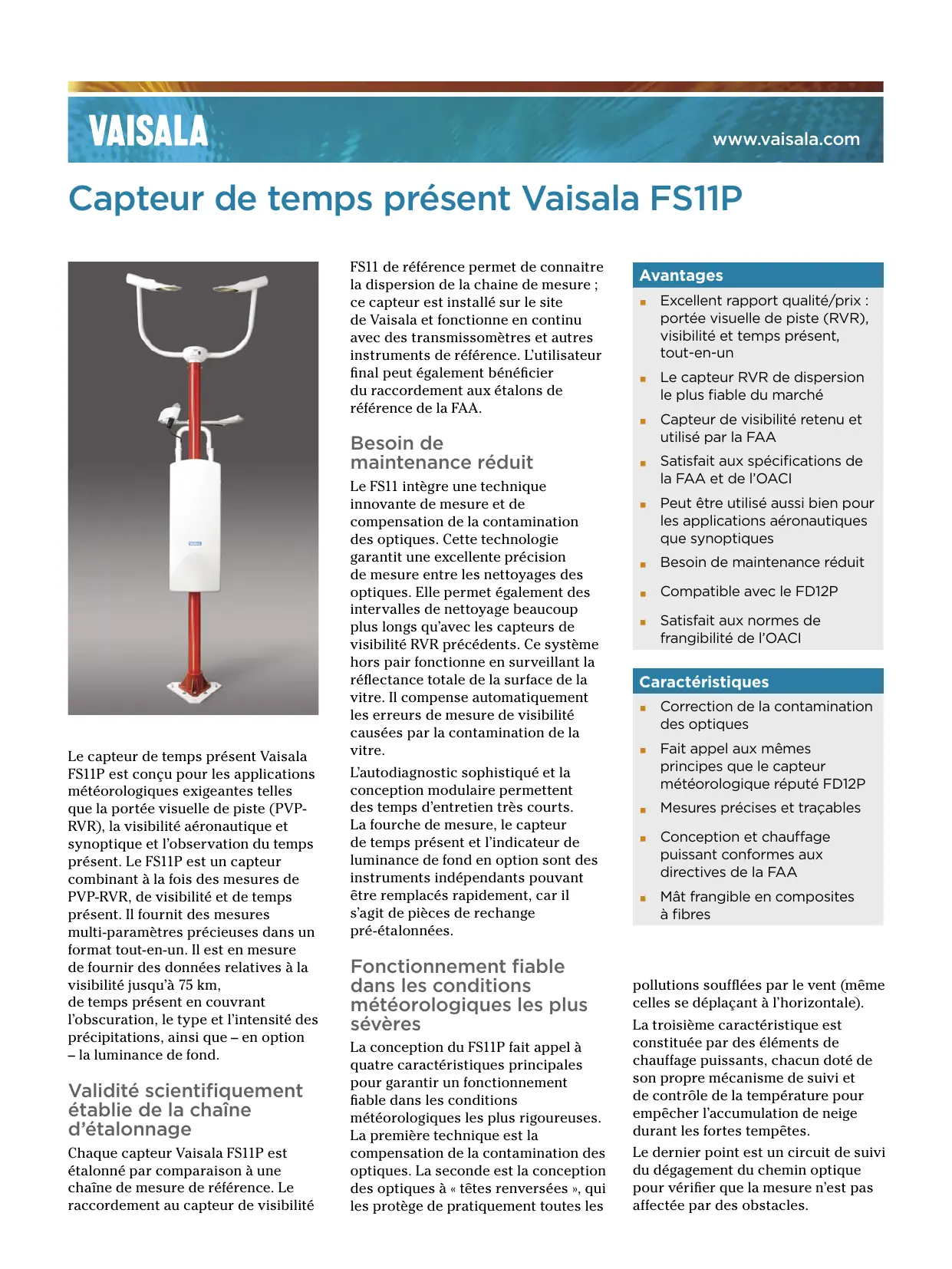

Le capteur de temps produit Vaisala FS11P est créé pour les applications météorologiques exigeantes telles que la portée visuelle de piste (PVP-RVR), la visibilité aérologique et synoptique et l'observation du temps produit. Le FS11P est un capteur combinant à la fois des mesures de PVP-RVR, de visibilité et de temps produit. Il fournit des mesures multi-paramètres précieuses dans un format tout-en-un. Il est en mesure de fournir des données relatives à la visibilité jusqu'à 75 km, de temps produit en couvrant l'obscuration, le type et l'intensité des précipitations, ainsi que - en option - la luminance de fond.
Validité scientifique établie de la chaîne d'étalonnage
Chaque capteur Vaisala FS11P est étalonné par comparaison à une chaîne de mesure de référence. Le raccordement au capteur de visibilité
FS11 de référence permet de connaître la dispersion de la chaîne de mesure ; ce capteur est installé sur le site de Vaisala et fonctionne en continu avec des transmissomètres et autres instruments de référence. L'utilisateur final peut également bénéficier du raccordement aux étalons de référence de la FAA.
Besoin de maintenance réduit
Le FS11 intègre une technique innovante de mesure et de compensation de la contamination des optiques. Cette technologie garantit une excellente précision de mesure entre les nettoyages des optiques. Elle permet également des intervalles de nettoyage beaucoup plus longs qu'avec les capteurs de visibilité RVR précédents. Ce système hors pair fonctionne en surveillant la réflectance totale de la surface de la vitre. Il compense automatiquement les erreurs de mesure de visibilité causées par la contamination de la vitre.
L'autodiagnostic sophistiqué et la conception modulaire permettent des temps d'entretien très courts. La fourche de mesure, le capteur de temps présent et l'indicateur de luminance de fond en option sont des instruments indépendants pouvant être remplacés rapidement, car il s'agit de pièces de rechange pré-étalonnées.
Fonctionnement friable dans les conditions météorologiques les plus sévères
La conception du FS11P fait appel à quatre caractéristiques principales pour garantir un fonctionnement fiable dans les conditions météorologiques les plus rigoureuses. La première technique est la compensation de la contamination des optiques. La seconde est la conception des optiques à « têtes renversées », qui les protège de pratiquement toutes les
Avantages
Excellent rapport qualité/prix : portée visuelle de piste (RVR), visibilité et temps liént, tout-en-un. Le capteur RVR de dispersion le plus fiable du marché - Capteur de visibilité retenu et utilisé par la FAA. Satisfait aux specifications de la FAA et de l'OACI - Peut être utilisé aussi bien pour les applications aeronautiques que synoptiques. Besoin de maintenance réduit. Compatible avec le FD12P. Satisfait aux normes de fragilité de l'OACI.
Caracteristiques
Correction de la contamination des optiques. Fait appel aux mêmes principes que le capteur météorologique réputé FD12P. Mesures précises et traçables. Conception et chauffage puissant conformes aux directives de la FAA. Mât frangible en composites à fibres.
pollutions soufflées par le vent (même celles se déplaçant à l'horizontale).
La troisième caractéristique est constituée par des éléments de chauffage puissants, chacun doté de son propre mécanisme de suivi et de contrôle de la température pour empêcher l'accumulation de neige durant les fortes tempêtes.
Le dernier point est un circuit de suivi du dégagement du chemin optique pour vérifier que la mesure n'est pas affectée par des obstacles.
Fiabilité du temps présent
Pour la détection et l'identification du temps liént, le FS11P exploite la technologie multi-variables de Vaisala implantée dans les capteurs de temps liént répandus et réputés tels que le FD12P et le PWD22. Une combinaison de trois techniques indépendantes de détection avec algorithms optimisés garantit la fiabilité des observations pour une utilisation automatisée ou pour assister l'observateur. La technologie du FD12P a démontré qu'elle était fiable et précise dans le cadre d'études comparatives internationales, par exemple celles menées par l'OMM.
Données techniques
Visibilité (portée optique météorologique)
| Gamage de mesure (POM) | 5 m ... 75 000 m ; moyennes sur 1,3 et 10 min |
| Précision | ±10 % gamme 5 m ... 10 000 m ±20 % gamme 10,000 m ... 75 000 m |
| Précision de mesure de la dispersion | ±3 % |
Données optiques
| Principe de fonctionnement | Mesure de la dispersion vers l'avant |
| Angle de dispersion | 42° |
| Source lumineuse | Diode éluctroluminescente dans le proche infrarouge |
Temps present
| Identifie | 7 différents types de précipitations (pluie, pluie verglaçante, bruine, bruine verglaçante, mélange pluie/neige, neige, grésil) Brouillard, brume, brume sèche (fumée, sable) ou dégagé |
| Rapports | Tableaux de codes OMM 4680 (SYNOP), 4678 (METAR) et NWS 49 codes différents pris en charge dans le tableau de code OMM 4680 |
Mesure des précipitations
| Mesures | Intensité des précepitations,accumulation et quantité de neige fraîche |
| Sensibilité de la détction des prêciptions | 0,05 mm/h ou moins, en 10 minutes |
Données électriques
| Alimentation secteur | 100/115/230 VCA ±10 %, 50-60 Hz |
| Consummation | 370 VA maximum |
| (50 VA + 320 VA pour chauffage dégivrant) | |
| Sorties | Ligne série RS-232 ou opto-isolée RS-485 (2 fils)ou modem de données en option |
| Lignes séparées RS232 pour la maintenance |

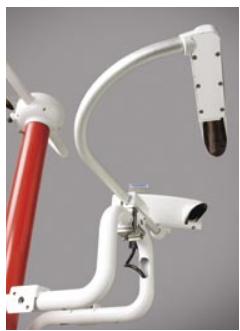

Compatibilité technique
Non seulement le FS11P fait appel à une technologie similaire à celle du FD12P, mais il peut aussi remplacer ce dernier. Ces deux capteurs fournissant les mêmes interfaces mécaniques, électriques et de communication ; de plus, ils transmettent des formats de messages similaires couramment utilisés dans l'aviation et en météorologie.
Données mécaniques
| Dimensions | 2,8 m x 0,9 m x 1,0 m |
| Poids | 52 kg, māt frangible FSFM250 compris |
| Māt | Māt en fibre composite frangible et à charnière |
Données environnementales
| Température de fonctionnement | -40 ...+65 °C, en option -55 ...+65 °C |
| Humidité de fonctionnement | 0 ...100 % |
| Vitesse du vent | Jusqu'à 60 m/s |
Compatibilité électromagnétique
| Conformité CE La conformité a été vérifiée selon les directives CEM suivantes : | |
| OBJET DE VERIFICATION | NORME |
| Émissions rayonnées | EN55022 |
| Perturbations irradiées | IEC 61000-4-3, 10V/m |
| Émissions conduites | EN55022 |
| Perturbations conduites | IEC 61000-4-6 |
| Immunité EFT | IEC 61000-4-4 |
| Immunité ESD | IEC 61000-4-2 |
| Surtension | IEC 61000-4-5 |
| Harmoniques vers réseau secteur | IEC 61000-3-2 |
Accessoires/options
| Kit d'étalonnage | FSA11 |
| Capteur de luminance de fond | LM21 |
| Batterie de réserve | FSB101 |
| autonomie typique de 30 min. à +25 °C | |
| Modem pour communications de longue distance (>1 km) | DMX501 |
| Feu d'obstacle | FS11OBS |
| Kit d'étalonnage | PWA12 |
| Câble pour la maintenance | QMZ101 |
