Type de produit	Capteur de température et d'humidité
Marque	VAISALA
Modèle	HMP155
Dimensions (approximatives)	Longueur 200 mm, diamètre 12 mm
Poids (approximatif)	100 g
Alimentation	12-30 V DC ou 24 V AC
Fonctions principales	Mesure de température et d'humidité relative, sortie série RS485, commandes série pour acquisition de données
Plage de mesure de température	-40 à +60 °C (estimation)
Plage de mesure d'humidité	0 à 100 % HR (estimation)
Précision (typique)	±0.2 °C, ±1.5 % HR (estimation)
Interface de communication	Série RS485, paramètres par défaut : 4800 bauds, parité paire, 7 bits de données, 1 bit d'arrêt, pas de contrôle de flux
Commandes série principales	R (démarrer sortie), S (arrêter sortie), SEND (sortie unique), ? (informations appareil), ?? (informations en mode POLL)
Réglages d'usine par défaut	Température par défaut d'usine, Humidité par défaut d'usine
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants agressifs.
Sécurité	Respecter les consignes électriques. Débrancher avant entretien.
Pièces détachées et réparabilité	Contacter le support technique VAISALA pour toute réparation. Pièces disponibles via service agréé.
Informations générales	Notice d'utilisation disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - HMP155 VAISALA

Comment connecter le capteur HMP155 à un système d'acquisition ?

Le capteur utilise une interface RS485 avec les paramètres par défaut : 4800 bauds, parité paire, 7 bits de données, 1 bit d'arrêt, pas de contrôle de flux. Connectez les fils A et B du bus RS485 à votre convertisseur USB-RS485 ou à votre automate.

Quelles sont les commandes série disponibles ?

Les commandes principales sont : R pour démarrer la sortie continue, S pour l'arrêter, SEND pour une lecture unique, ? pour les informations de l'appareil, et ?? pour les informations en mode POLL.

Comment interpréter les données de sortie ?

Les lectures sont généralement envoyées sous forme de chaîne de caractères contenant la température et l'humidité. Consultez le manuel complet pour le format exact. Par défaut, les valeurs sont en °C et % HR.

Quelle est la précision du capteur ?

La précision typique est de ±0.2 °C pour la température et ±1.5 % HR pour l'humidité relative. Pour des valeurs exactes, référez-vous au certificat d'étalonnage fourni avec l'appareil.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec pour essuyer la sonde. Évitez tout contact avec des solvants ou des produits chimiques agressifs. Si une contamination persiste, contactez le support VAISALA.

Où installer le capteur ?

Installez le capteur dans un endroit représentatif de l'environnement à mesurer, à l'abri des rayonnements directs et des sources de chaleur. Utilisez un abri de protection si nécessaire. Fixez-le solidement via le collier de montage.

Que faire si le capteur ne répond plus ?

Vérifiez l'alimentation (12-30 V DC) et les connexions RS485. Essayez de réinitialiser l'appareil en coupant puis rétablissant l'alimentation. Si le problème persiste, contactez le support technique.

Comment réinitialiser le capteur aux paramètres d'usine ?

La procédure de réinitialisation n'est pas décrite dans ce manuel. Contactez le support VAISALA pour obtenir la procédure spécifique. Les paramètres d'usine incluent les valeurs par défaut de température et d'humidité.

Quelle est la longueur maximale du câble RS485 ?

La longueur maximale dépend de la qualité du câble et du débit. Pour 4800 bauds, une longueur de 1200 mètres est possible. Utilisez une terminaison de ligne si nécessaire.

Le capteur est-il compatible avec les systèmes d'acquisition de données courants ?

Oui, grâce à son interface RS485 standard et ses commandes série simples, il peut être intégré à la plupart des automates, microcontrôleurs (Arduino, Raspberry Pi) ou logiciels de supervision.

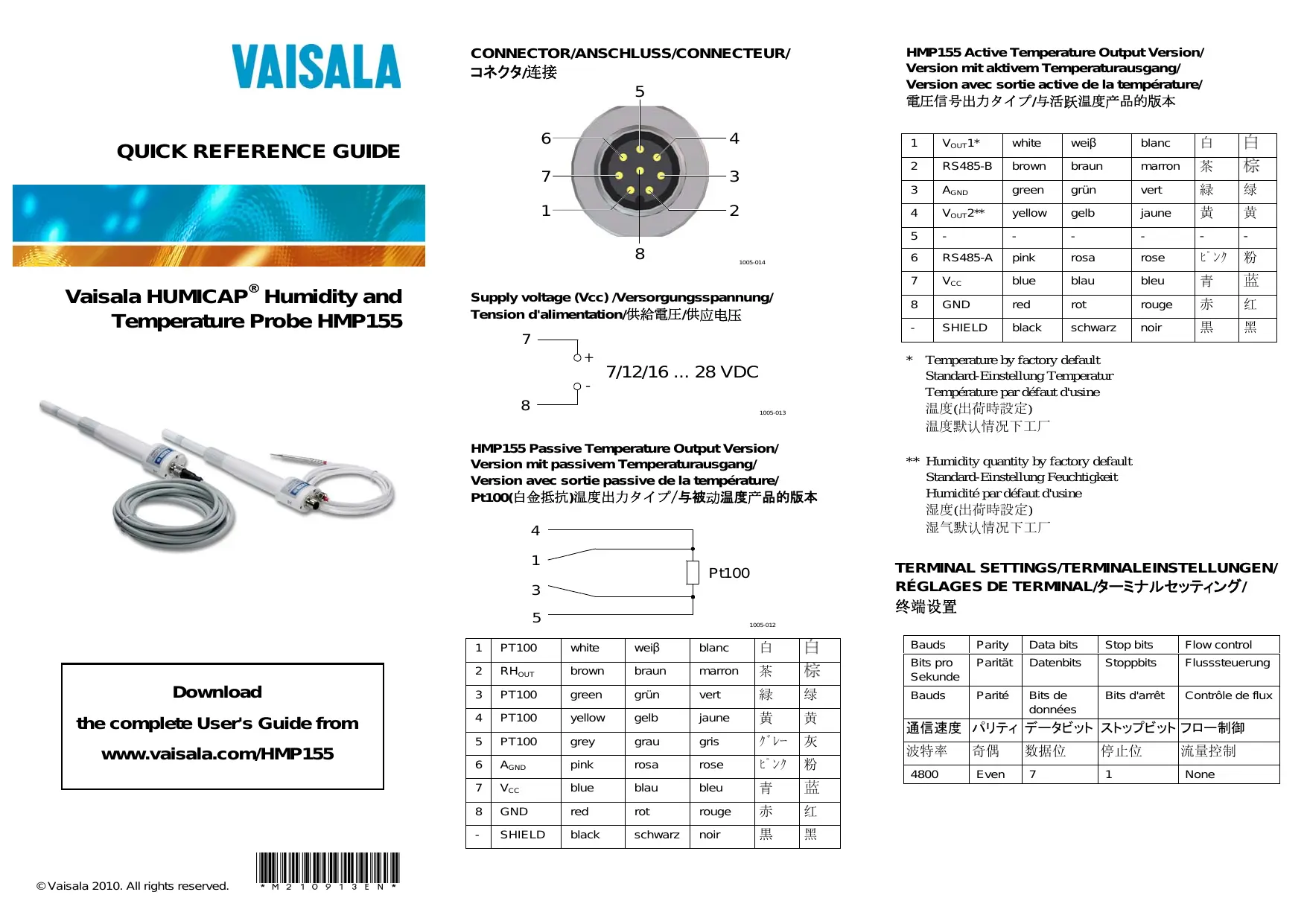

MODE D'EMPLOI HMP155 VAISALA

• Temperature par défaut d'usine Standard-Einstellung Temperatur Température par défaut d'usine () ** Humidity quantity by factory default Standard-Einstellung Feuchigkeit Humidité par défaut d'usine ()

Bauds	Parity	Data bits	Stop bits	Flow control
Bits pro Sekunde	Parität	Datenbits	Stoppbits	Flusssteuerung
Bauds	Parité	Bits de donnéesées	Bits d'arrêt	Contrôle de flux
通信速度	rétrieve	détaïbêt	stöppbvêt	Flô-制御
波特率	奇偶	数据位	停止位	流量控制
4800	Even	7	1	None

SERIAL COMMANDS/SCHNITTSTELLENBEFEHLE/COMMANDES SÉRIE/mandd/

R	S	SEND	?	??
Start the outputting	Stop the outputting	Output readings once	Device information	Device information in POLL mode
Daten-ausgabe starten	Daten-ausgabe stoppen	Einmalige Daten-ausgabe	Geräte-informa-tionen	Geräte-informationen im Pollingbetrieb
Dé-marrer la sortie continue	Arrête la sortie continue	Sortir une seule générée	Infor-mations sur l'instrument	Informations sur l'instrument en mode POLL
連続出力の開始	連続出力の中止	測定值を出力	機器に關於情報を出力	POLL 状態の機器に關於情報を出力
开始输出	停止输出	发送	设备信息	POLL 模式的设备信息

TECHNICAL SUPPORT AND SERVICE/TECHNISCHER SUPPORT UNDSERVICE/SUPPORT TECHNIQUE ET SERVICE/ /sanus/
