HMP60 - Capteur de température et d'humidité VAISALA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de température et d'humidité
Marque	VAISALA
Modèle	HMP60
Alimentation	5...28 VDC (8...28 VDC pour sortie 0...5 V / 1...5 V)
Sorties disponibles	0...1 V, 0...2.5 V, 0...5 V, 1...5 V, RS485
Plage de température	-40...+60 °C
Plage d'humidité relative	0...100 %HR
Précision typique	±0.2 °C, ±2 %HR
Matériau du boîtier	Plastique
Indice de protection	IP65
Dimensions	120 x 25 x 25 mm
Poids	Environ 100 g
Connexion	Bornier à vis, câble de 2 m
Fonctions principales	Mesure de température, humidité relative, point de rosée
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants agressifs.
Sécurité	Respecter les tensions d'alimentation indiquées. Ne pas immerger.
Pièces détachées et réparabilité	Capteur non réparable par l'utilisateur. Contacter le fabricant pour toute réparation.
Informations générales	Notice téléchargeable au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - HMP60 VAISALA

Comment installer le capteur HMP60 ?

Fixez le capteur dans un endroit représentatif de l'environnement mesuré, à l'abri des rayonnements directs et des sources de chaleur. Raccordez l'alimentation et la sortie selon le schéma de câblage fourni dans la notice.

Quelle tension d'alimentation utiliser ?

L'alimentation recommandée est de 5...28 VDC. Pour les sorties 0...5 V ou 1...5 V, la tension minimale est de 8 VDC.

Comment interpréter les signaux de sortie ?

Les sorties analogiques (0...1 V, 0...2.5 V, 0...5 V, 1...5 V) sont linéaires. Par exemple, pour une sortie 0...5 V correspondant à 0...100 %HR, 2.5 V indique 50 %HR. Consultez la notice pour les équations exactes.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec. En cas de saleté tenace, humidifiez légèrement le chiffon avec de l'eau distillée. N'utilisez jamais de solvants ou de produits abrasifs.

Que faire si les mesures semblent erronées ?

Vérifiez l'alimentation, le câblage et les réglages de communication. Assurez-vous que le capteur n'est pas obstrué. Si le problème persiste, effectuez un étalonnage ou contactez le fabricant.

Peut-on utiliser le HMP60 en extérieur ?

Oui, avec un indice de protection IP65, il résiste à la poussière et aux projections d'eau. Évitez toutefois l'immersion totale et les environnements corrosifs.

Quelle est la précision du capteur ?

La précision typique est de ±0.2 °C pour la température et ±2 %HR pour l'humidité relative. Les performances peuvent varier selon les conditions.

Comment configurer la communication RS485 ?

Réglez les paramètres de communication : bauds 19200, 8 bits de données, 1 bit d'arrêt, sans parité et sans contrôle de flux. Utilisez le brochage indiqué sur la notice (borne +/A et -/B).

Où télécharger la notice complète ?

La notice au format PDF est disponible gratuitement sur le site notice-facile.com. Recherchez le modèle HMP60 de VAISALA.

Le capteur est-il étanche ?

Le boîtier est classé IP65, ce qui signifie qu'il est protégé contre les jets d'eau à basse pression. Il n'est pas conçu pour être immergé.

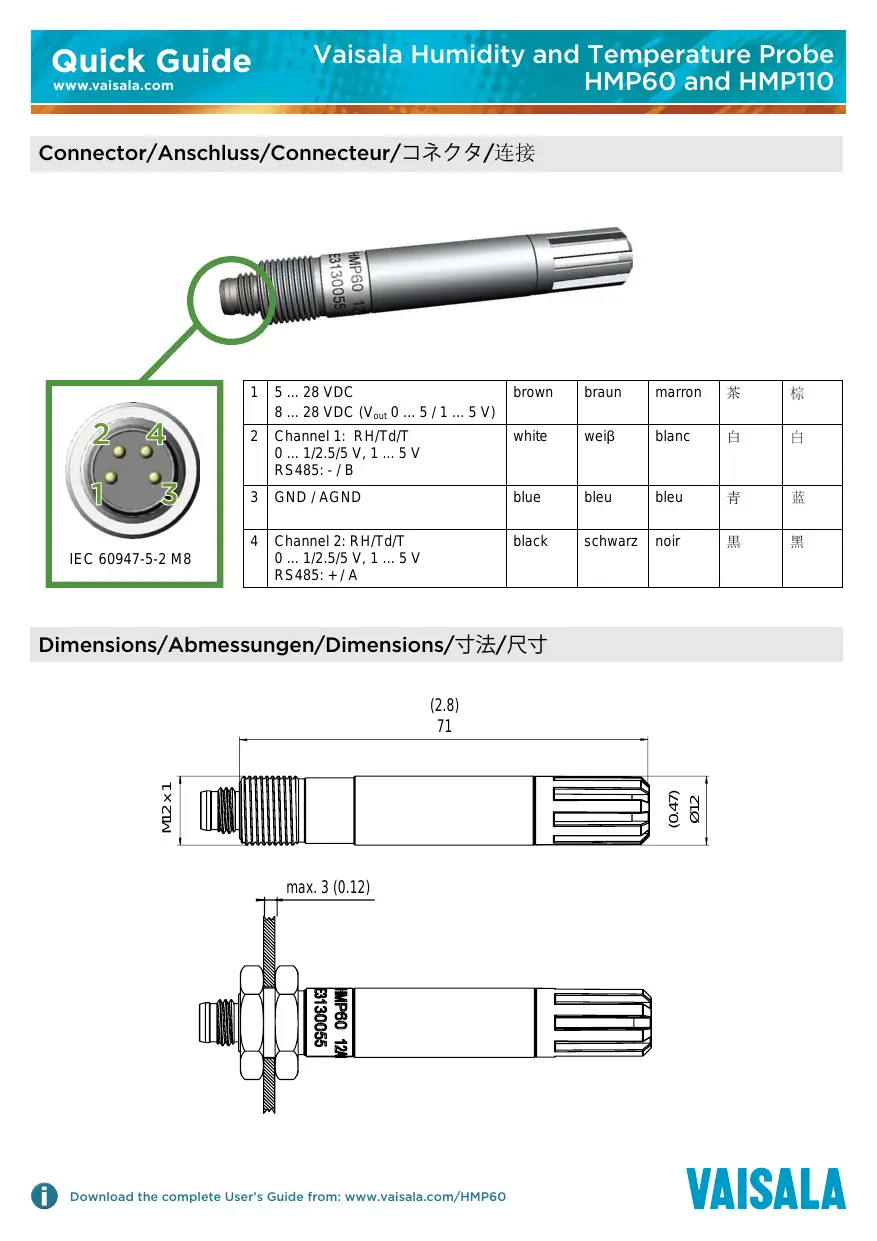

MODE D'EMPLOI HMP60 VAISALA

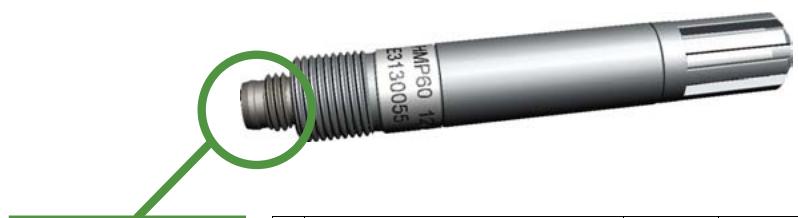

1	5 ... 28 VDC 8 ... 28 VDC (Vout 0 ... 5 / 1 ... 5 V)	brown	braun	marron	茶	棕
2	Channel 1: RH/Td/T 0 ... 1/2.5/5 V, 1 ... 5 V RS485: - / B	white	weiβ	blanc	白	白
3	GND / AGND	blue	bleu	bleu	青	蓝
4	Channel 2: RH/Td/T 0 ... 1/2.5/5 V, 1 ... 5 V RS485: + / A	black	schwarz	noir	黑	黑

19200	None	8	1	None
Bauds	Parity	Data bits	Stop bits	Flow control
Bits pro Sekunde	Parität	Datenbits	Stoppbits	Flusssteuerung
Bauds	Parité	Bits de donnéesées	Bits d'arrêt	Contrôle de flux
通信速度	réelletin	Dé一族billét	Stottpbvett	Flô-制御
波特率	奇偶	数据位	停止位	流量控制
