VOGUE - Poêle à bois AUSTRO FLAMM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Poêle à bois
Caractéristiques techniques principales	Conception en acier, avec une finition en fonte, rendement élevé, système de combustion propre
Alimentation	Bois de chauffage
Dimensions approximatives	Largeur : 60 cm, Hauteur : 100 cm, Profondeur : 40 cm
Poids	150 kg
Compatibilités	Compatible avec les conduits de cheminée standards
Type de batterie	Non applicable
Tension	Non applicable
Puissance	8 kW
Fonctions principales	Chauffage de l'espace, ambiance chaleureuse
Entretien et nettoyage	Nettoyage régulier du foyer et des conduits, vérification des joints
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre la surchauffe
Informations générales utiles	Garantie de 5 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - VOGUE AUSTRO FLAMM

Comment allumer le poêle AUSTRO FLAMM VOGUE ?

Pour allumer le poêle, ouvrez la trappe de chargement, placez des petits morceaux de bois ou du papier journal au fond, ajoutez quelques bûches, puis utilisez un allume-feu. Fermez la trappe et ouvrez légèrement l'air primaire pour favoriser l'allumage.

Comment régler la température du poêle ?

La température peut être réglée en ajustant l'air primaire et secondaire. Pour une chaleur intense, ouvrez l'air primaire, puis diminuez-le progressivement pour stabiliser la température désirée.

Quels types de combustible puis-je utiliser avec le poêle AUSTRO FLAMM VOGUE ?

Vous pouvez utiliser du bois sec, du bois compressé ou des granulés de bois. Évitez les combustibles contenant des additifs chimiques.

Comment nettoyer le poêle AUSTRO FLAMM VOGUE ?

Nettoyez régulièrement le verre de la porte avec un produit adapté et un chiffon doux. Enlevez les cendres chaque semaine et nettoyez le système de conduits au moins une fois par an par un professionnel.

Quel est le rendement énergétique du poêle ?

Le poêle AUSTRO FLAMM VOGUE a un rendement énergétique d'environ 80%. Cela signifie qu'il utilise efficacement le combustible pour produire de la chaleur.

Comment éviter la condensation dans le poêle ?

Assurez-vous d'utiliser du bois bien sec et d'ajuster correctement l'air primaire. Une bonne circulation de l'air est essentielle pour éviter la condensation.

Que faire si le poêle ne s'allume pas ?

Vérifiez que vous avez utilisé du combustible sec et un allume-feu adéquat. Assurez-vous également que les conduits ne sont pas obstrués. Si le problème persiste, contactez un professionnel.

Quelle est la durée de vie du poêle AUSTRO FLAMM VOGUE ?

Avec un usage et un entretien appropriés, le poêle peut durer de 15 à 20 ans.

Puis-je installer le poêle moi-même ?

Il est fortement recommandé de faire appel à un professionnel pour l'installation afin de garantir la conformité aux normes de sécurité et d'efficacité.

Comment savoir si le poêle est en surchauffe ?

Surveillez le thermostat et les indicateurs de température. Si le poêle dégage une chaleur excessive ou si des bruits inhabituels se produisent, réduisez l'alimentation en combustible immédiatement.

MODE D'EMPLOI VOGUE AUSTRO FLAMM

Coulisseau d'entrée d'air second.

Coulisseau d'entrée d'air primaire

deutsch

Inhalt

1. Caracteristiques 10
   2.Infos importantes 10

2. Bien utiliser votre
   poèle 11

3. Principales pieces

detachedes 12

Garantie 14

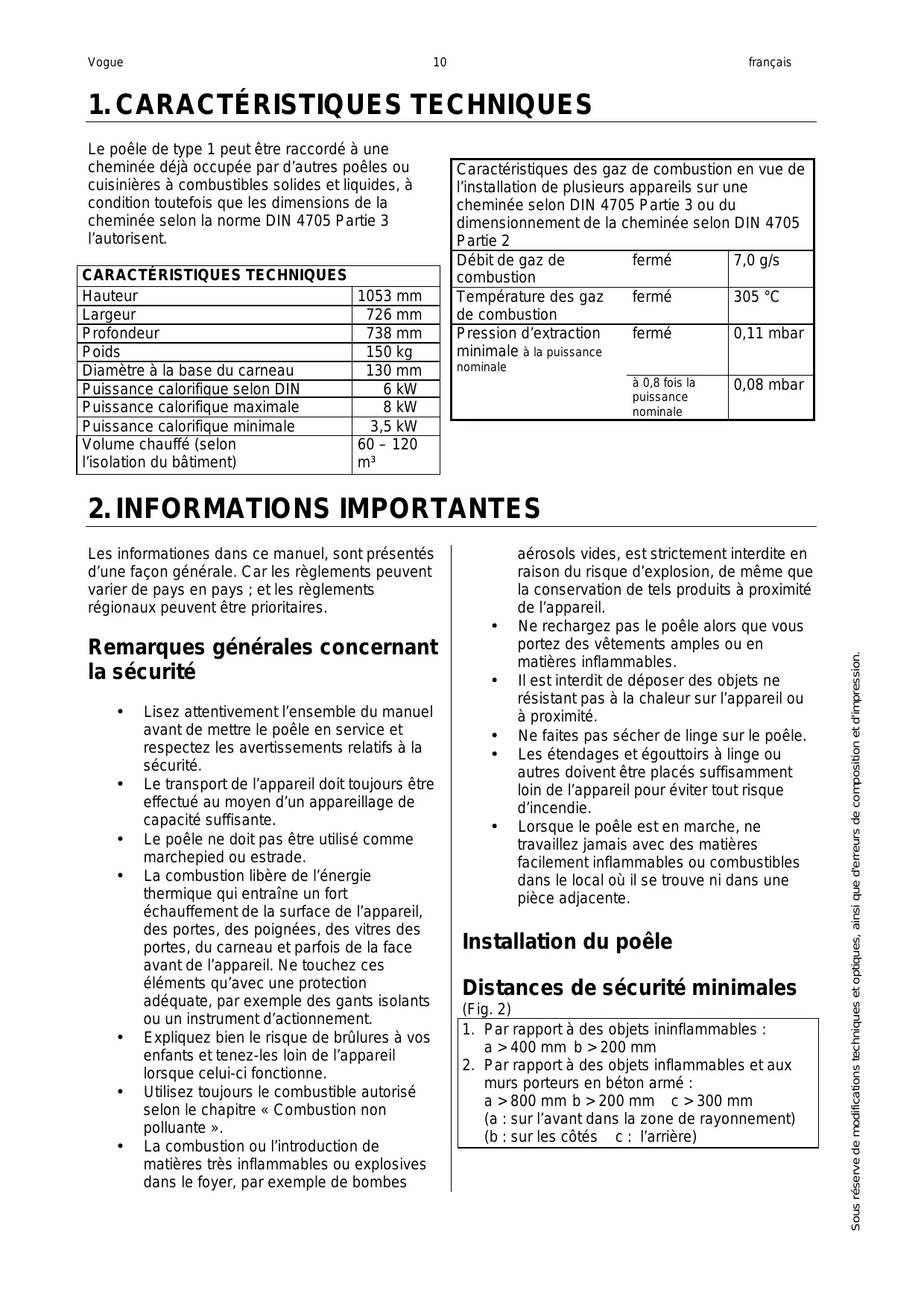

1. TECHNISCHE DATEN

Le poèle de type 1 peut être raccordé à une cheminée déjà occupée par d'autres poêles ou cusinières à combustibles solides et liquides, à condition toutefois que les dimensions de la cheminée selon la norme DIN 4705 Partie 3 l'autorisent.

CHARACTERISTIQUES TECHNIQUES
Hauteur	1053 mm
Largeur	726 mm
Profondeur	738 mm
Poids	150 kg
Diamètre à la base du carneau	130 mm
Puisance calorifique selon DIN	6 kW
Puisance calorifique maximale	8 kW
Puisance calorifique minimale	3,5 kW
Volume chauffé (selon l'isolation du bâtiment)	60 – 120 m³

Caracteristiques des gaz de combustion en vue de l'installation de plusieurs appareils sur une cheminée selon DIN 4705 Partie 3 ou du dimensionnement de la cheminée selon DIN 4705 Partie 2
Débit de gaz de combustion	fermé	7,0 g/s
Température des gaz de combustion	fermé	305 °C
Pression d'extraction minimale à la puissance nominale	fermé	0,11 mbar
	à 0,8 fois la puissance nominale	0,08 mbar

2. INFORMATIONS IMPORTANTES

Les informations dans ce manuel, sont presentés d'une façon générale. Car les règlements peuvent varier de pays en pays ; et les règlements régionaux peuvent être prioritaires.

Remarques générales concernant la sécurité

• Lisez attentivement l'ensemble du manuel avant demettre le poèle en service et respectez les avertissements relatifs à la sécurité.
• Le transport de l'appareil doit toujours être effectué au moyen d'un apparèillage de capacité suffisante.
  Le poèle ne doit pas etre utiliser comme marchepied ou estrade.
• La combustion libre de l'énergie thermique qui entraîne un fort échauffement de la surface de l'appareil, des portes, des poignées, des vitres des portes, du carneau et parfois de la face avant de l'appareil. Ne touche ces éléments qu'avac une protection ajustée, par exemple des gants isolants ou un instrument d'actionnement.
• Expliquez bien le risque de brûlures à vos enfants et tenez-les loin de l'appareil lorsque celui-ci fonctionne.
  Utilisez toujours le combustible autorisé selon le chapitre « Combustion non polluante »
• La combustion ou l'introduction de matières très inflammables ou explosives dans le foyer, par exemple de bombes

aérosols vides, est strictement interdite en raison du risque d'explosion, de même que la conservation de tels produits à proximité de l'appareil.

• Ne rechargez pas le poèle alors que vous portez des vêtements amples ou en matières inflammables.
  Il est interdit de déposer des objets ne résistant pas à la chaleur sur l'appareil ou à proximité.
• Ne faites pas sécher de linge sur le poèle.
• Les étendages etégouttoirs à linge ou autres doivent être placés suffisamment loin de l'appareil pour éviter tout risque d'incendie.
• Lorsque le poèle est en marche, ne travaillez jamais avec des matières facilement inflammables ou combustibles dans le local où il se trouve ni dans une piece adjacente.

Installation du poêle

Distances de sécurité minimales

(Fig. 2)

1. Par rapport à des objets ininflammables : a > 400 mm b > 200 mm
2. Par rapport à des objets inflammables et aux murs porteurs en béton armé :

a > 800 mm b > 200 mm c > 300 mm
(a: sur l'avant dans la zone de rayonnementement)
(b: sur les côts c: l'arrière)

Attention: le local dans lequel vous installez le poèle doit être pourvu au minimum d'une porte ou d'une fenêtre donnant à l'extérieur, ou communiquer avec une autre piece donnant à l'extérieur.

Capacité portante du sol

Avant d'instructor l'appareil, vérifie si le sol pourrait en supporter le poids.

Raccordement du carneau

Pour votre sécurité, des consignes strictes doivent être respectées pour le raccordement des carneaux à la cheminée. Notre installerateur professionnel connait bien ces règles. Il faut donc impératifement confier à ce professionnel le raccordement du carneau.

3. POUR BIEN UTILISER VOTRE POÉLE

Première mise en service

Votre poële a été peint avec un vernis spécial non pollutant. Cet enduit est encore mou lors de la livraison. Il ne durcit que lors de la première mise en service. En attendant, ne touche pas la surface peinte. Laissez le poële chauffer fortement pendant au moins 1 heures 1/2. Le vernis peut dégager des vapeurs visibles pendant qu'il durcit. Il faut donc ouvrir une fenêtre avant la première mise en service, afin d'évacuer rapidement ces vapeurs.

ATTENTION: Il faut faire chauffer plusieurs fois votre poèle pour qu'il ne sente plus que l'odeur habituelle du bois qui brûle.

Combustibles autorisés

Bois naturel sec et bien conservé, briquettes de bois ou de lignite.

Quantité maximale de combustible

Au maximum 1,3 kg de bois ou 1 kg de briquettes de bois. N'utilisez pas plus de combustible, sous peine de provoquer une surchauffe qui endommagera le poèle.

Combustion non polluante

Le bois doit être sec (humidité relative < 15 %) et non traité. Il doit être utilisé en quantité ajusté pour obtenir une combustion propre et dégageant peu d'émissions.

Pour bien faire du feu

Préparez tout ce dont vous avez besoin pour allumer le poèle : copeaux de bois tendre, allume-feu, papier non enduit, bois de chauffage. La

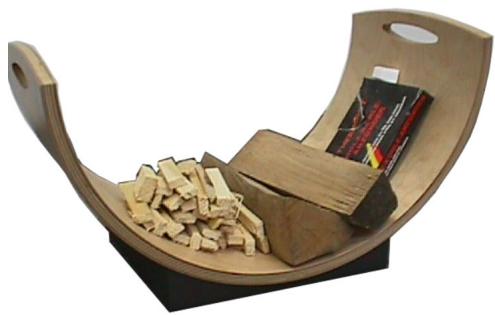

Figure 3 indique la bonne quantité de matériel à dispose dans le foyer.

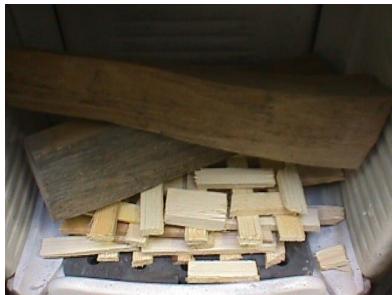

Fig. 3: Matériaux combustibles

Ouvrez au maximum les arrivées d'entrée d'air primaires et secondaires, en déplaçant les deux coulisseaux (voir la Figure 2).

Ouvrez la portedu poèle.

Déposez du papier (non enduit) sur le fond du foyer.

Déposez par-dessus une poignée de copeaux puis 1 ou 2 bûches.

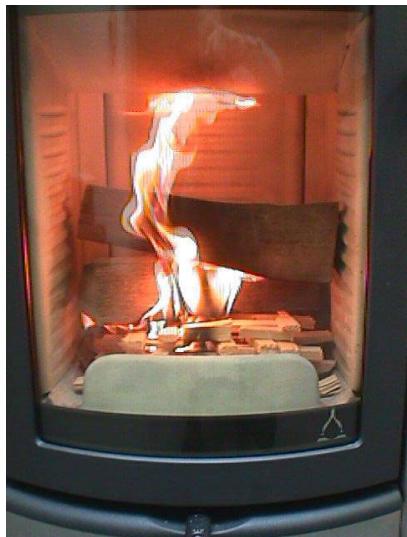

Fig. 4: Allumage

Allumez le papier.

Fermez la portedu foyer.

Dès que les copeaux brûlent bien, fermez le couilissement d'entrée d'air primaire.

Fig. 5: Fermetre du coulissement d'entrée d'air primaire

Dès que les bûches brûlent bien, réglez la puissance de chauffage avec le couilissement d'entrée d'air secondaire (position maximale du couilissement = puissance maximale).

Pour recharger le poèle, suivez la même série que pour l'allumage : ouvrez les coulisseaux d'entrée d'air primaire puis d'entrée d'air secondaire, ouvrez prudemment la pote du poèle, ajoutez du bois et reférerz la porte.

Attendez que le bois ajouté s'enflamme, puis referencez le couilissement d'entrée d'air primaire.

Réglez la puissance de chauffage avec le couilisseau d'entrée d'air secondaire.

4. PRINCIPALES PIECES DÉTACHÉES

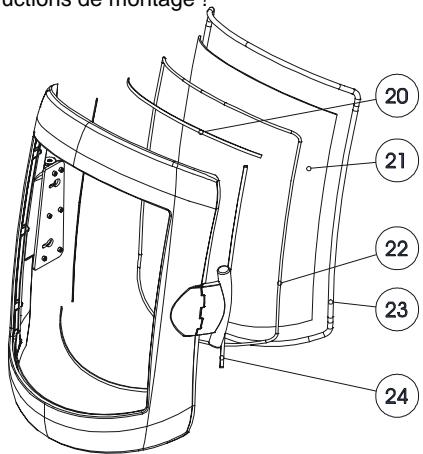

Joints

Désignation	N° sur schéma	Réf. article
Joint plat 8 x 2 mm	20/24	710096
Joint rond creux 6 mm	22	718183
Joint rond fibre de verre d=14 mm	23	714223

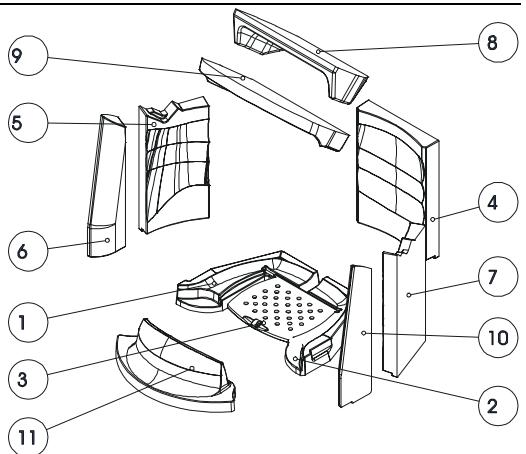

Céramique réfractaire

Désignation	N° sur schéma	Réf. article
Keramott en bas à gauche Vogue	1	712502
Keramott en bas à droit Vogue	2	712503
Grille en bas	3	716408
Keramott au centre Vogue	4	712498
Keramott côte gauche Vogue	5	712496
Keramott côte gauche avant Vogue	6	712497
Keramott côte droit Vogue	7	712499
Keramott déflecteur arrêté Vogue	8	712505
Keramott déflecteur avant Vogue	9	712504
Keramott côte droit avant Vogue	10	712500
Keramott pare-bùche Vogue	11	712501

Autres

Désignation	N° sur schéma	Réf. article
Vitre du porte Vogue	21	712407
Vernis pour poèle	--	650002
Vernis pour poèle aluminium	--	650003
Allume-feu bois et charbon	--	640067
Nettoyant pour vitres 0,5 l	--	640070

Numérotation des céramiques réfractaires = instructions de montage!

Accessoires

Voutrouvrez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des instruments de cheminée, des produits d'entretien et le système de stockage de chaleur Heat Memory.

IMPORTANT : Les pieces défectueuses doivent toujours être replacées par votre revendeur spécialisé, afin que le poèle reste sur et en bon état de marche.

Entretien

Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées doivent être nettoyés uniquement avec un chiffon (eventuellement humide). Utilisez pour les superficies en inox, des produits spéciaux prévus pour ce revêtement.

2 Jahre Garantie

Modellname / Name of Model / modello / nom du produit

VOGUE

angeschlossen von / Installed by / installato da / raccordée par

Serien No. / serial no. / No. di série / no. de série

(siehe Typenschild / See manufacturer's plate / Vedi targhetto / voir plaque signalétique)

2 anni di garanzia

Nous garantissons le bon fonctionnement de tous les éléments en acier et en fonte des poèles AUSTROFLAMM pendant 2 ans à compter de la date du premier achat. Les pièces en acier et en fonte représentant un début de matériel et/ou de fabrication pendant la durée de la garantie seront replacées par des pièces neuves.

Nous déclinons toute garantie pour les pieces d'usure (par ex. céramique refractaire, joints, grille de fond), les joints de surfaces, le vernis, les vitres et les céramiques.

Conditions d'application de la garantie :

1. Voiture poèle AUSTROFLAMM doit avoir eté installé par un spécialiste et utilise conformément au mode d'emploi.
2. La demande de garantie doit être représentée à un revendeur spécialisé AUSTROFLAMM en même temps que la carte de garantie complétée et que la facture.

IMPORTANT : Notre service sous garantie couvre le remplacement gratuite par des pièces neuves. Les temps de travail et de déplacement ne sont pas inclus. En cas de demande abusive d'application de la garantie, nousprésenterons à l'utilisateur une facture correspondante.

In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM! Découpez selon les pointillés et présente ce coupon à votre revendeur AUSTROFLAMM.

GARANTIE / GUARANTEE / GARANZIA / GARANTIE
