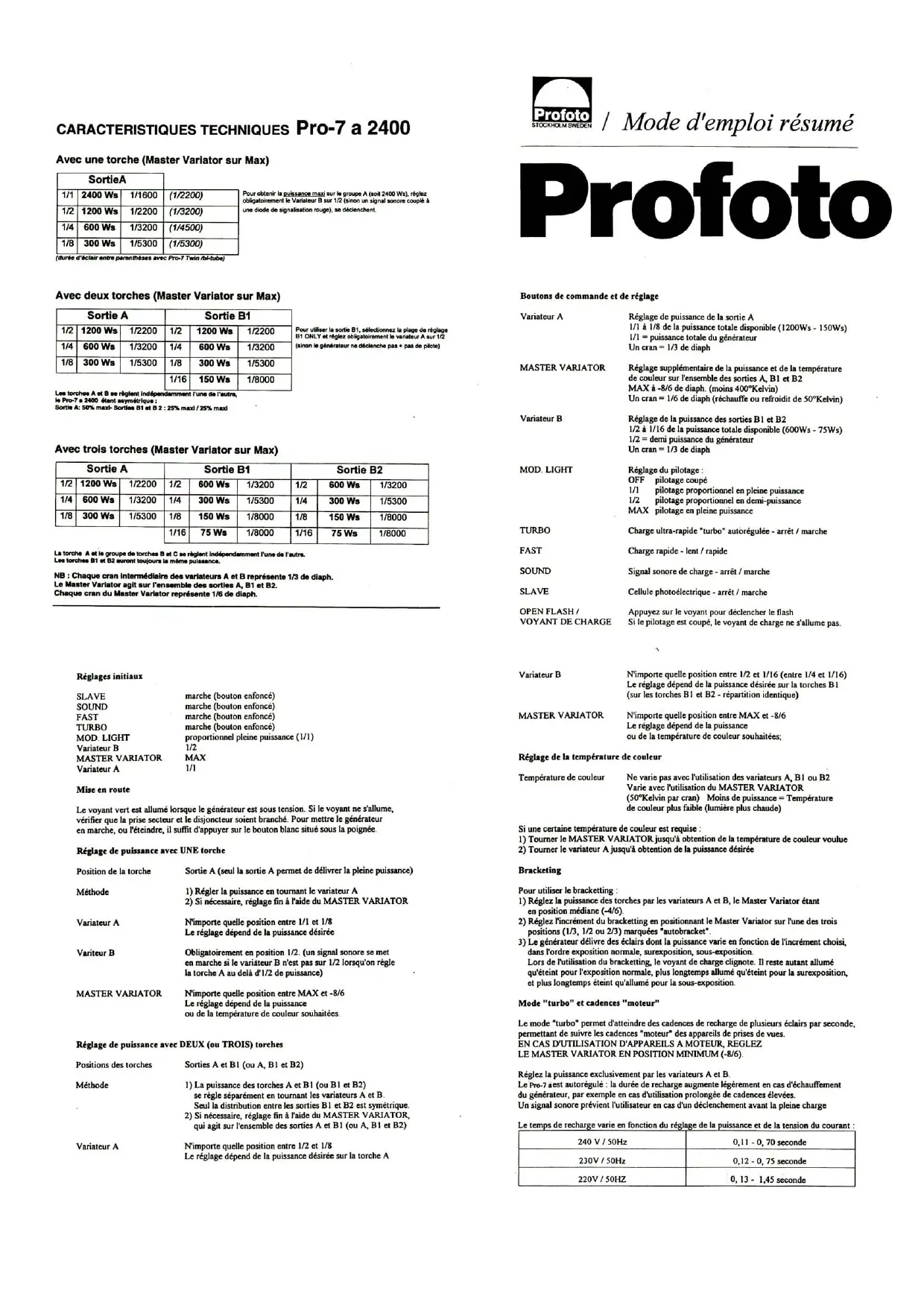

MODE D'EMPLOI PRO-7 A 2400 PROFOTO
CHARACTERISTIQUES TECHNIQUES Pro-7 a 2400
Avec une torche (Master Variator sur Max)
| SortieA | |||
| 1/1 | 2400 Ws | 1/1600 | (1/2200) |
| 1/2 | 1200 Ws | 1/2200 | (1/3200) |
| 1/4 | 600 Ws | 1/3200 | (1/4500) |
| 1/8 | 300 Ws | 1/5300 | (1/5300) |
(durée d'éclair entre parenthèses avec Pro-7 Twin /bi-tube)
Pour être le puissance max sur le groupe A (soit 2400 W), réglé obligatoire le Variaulet B sur 1/2 (sinon un signal sonne couple à une diode de signalisation rose), se déclenchent.
Avec deux torches (Master Variator sur Max)
| Sortie A | Sortie B1 | ||||
| 1/2 | 1200 Ws | 1/2200 | 1/2 | 1200 Ws | 1/2200 |
| 1/4 | 600 Ws | 1/3200 | 1/4 | 600 Ws | 1/3200 |
| 1/8 | 300 Ws | 1/5300 | 1/8 | 300 Ws | 1/5300 |
| 1/16 | 150 Ws | 1/8000 | |||
Les torches A et B sont riglent independament lune de I'autre, le Boz Z a 3409. Istat ane au tiveur
Sortie A: 50% maxi Sorties B1 et B 2 : 25% maxi / 25% maxi
Pour utiliser la sortie B1, sélectionnez la plage de réglage B1 ONLY et réglèz obligatairelement le variateur A sur 1/2 (sinon le générateur ne désclèché pas + pas de pilote)
Avec trois torches (Master Variator sur Max)
| Sortie A | Sortie B1 | Sortie B2 | ||||||
| 1/2 | 1200 Ws | 1/2200 | 1/2 | 600 Ws | 1/3200 | 1/2 | 600 Ws | 1/3200 |
| 1/4 | 600 Ws | 1/3200 | 1/4 | 300 Ws | 1/5300 | 1/4 | 300 Ws | 1/5300 |
| 1/8 | 300 Ws | 1/5300 | 1/8 | 150 Ws | 1/8000 | 1/8 | 150 Ws | 1/8000 |
| 1/16 | 75 Ws | 1/8000 | 1/16 | 75 Ws | 1/8000 | |||
La torche A et la groupe de torches B et C se régiment indépendamment l'une de l'autre. Les torches B1 et B2 auront jusqu'àux la même pulsance.
NB: Chaque cran Intermédiaire des variateurs A et B représenté 1/3 de diaph.
Le Master Variator agit sur l'ensemble des sorties A, B1 et B2.
Chaque cran du Master Variator représenté 1/6 de diaph.
Réglages initiaux
SLAVE marche (bouton enfoncé)
SOUND marche (bouton enfoncé)
FAST marche (bouton enfoncé)
TURBO marche (bouton enfoncé)
MOD. LIGHT proportionnel pleine puissance (1/1)
Variateur B 1/2
MASTER VARIATOR MAX
Variateur A 1/1
Mise en route
Le voyant vert est allumé lorsque le générateur est sous tension. Si le voyant ne s/allume, vérifier que la prise secteur et le disjoncteur soit branché. Pourmettre le générateur en marche, ou l'etendre, il suffit d'appuyer sur le bouton blanc situé sous la paignée.
Réglage de puissance avec UNE torche
Position de la torche Sortie A (seul la sortie A permet de delivrer la pleine puissance)
Méthode 1) Régler la puissance en tournant le variateur A 2) Si nécessaire, réglage fin à l'aide du MASTER VARIATOR
Variateur A N'importe quelle position entre 1/1 et 1/8 Le réglage dépend de la puissance désirée
Variteur B Obligatoirement en position 1/2. (un signal sonore se met en marche si le variateur B n'est pas sur 1/2 lorsqu'on regle la torche A au delà d'1/2 de puissance)
MASTER VARIATOR N'importe qu'elle position entre MAX et -8/6 Le réglage dépend de la puissance ou de la temperature de couleur susceptibles.
Réglage de puissance avec DEUX (ou TROIS) torches
Positions des torches Sorties A et B1 (ou A, B1 et B2)
Méthode 1) La puissance des torches A et B1 (ou B1 et B2)
se regle séparément en tournant les variateurs A et B.
Seul la distribution entre les sorties B1 et B2 est symétrique.
(2) Si nécessaire, réglage fin à l'aide du MASTER VARIATOR.
qui agit sur l'ensemble des sorties A et B1 (ou A, B1 et B2)
Variateur A N'importe quelle position entre 1/2 et 1/8
Le réglage dépend de la puissance désirée sur la torche A
Profoto
Boutons de commande et de réglage
| Variateur A | Réglage de puissance de la sortie A 1/1 à 1/8 de la puissance totale disponible (1200Ws - 150Ws) 1/1 = puissance totale du générateur Un cran = 1/3 de diaph |
| MASTER VARIATOR | Réglage supplémentaire de la puissance et de la température de couleur sur l'ensemble des sorties A, B1 et B2 MAX à -8/6 de diaph. (moins 400°Kelvin) Un cran = 1/6 de diaph (réchauffe ou refroidit de 50°Kelvin) |
| Variateur B | Réglage de la puissance des sorties B1 et B2 1/2 à 1/16 de la puissance totale disponible (600Ws - 75Ws) 1/2 = demi puissance du générateur Un cran = 1/3 de diaph |
| MOD. LIGHT | Réglage du pilotage: OFF pilotage coupé 1/1 pilotage proportionnel en pleine puissance 1/2 pilotage proportionnel en demi-puissance MAX pilotage en pleine puissance |
| TURBO | Charge ultra-rapide "turbo" autorégulée - arrêt / marche |
| FAST | Charge rapide - lent / rapide |
| SOUND | Signal sonore de charge - arrêt / marche |
| SLAVE | Cellule photoélectrique - arrêt / marche |
| OPEN FLASH / VOYANT DE CHARGE | Appuyez sur levoyant pour déclencher le flash Si le pilotage est coupé, levoyant de charge ne s'allume pas. |
Variateur B N'importe quelle position entre 1/2 et 1/16 (entre 1/4 et 1/16) Le reglage depend de la puissance désiree sur la torches B1 (sur les torches B1 et B2 - reparation identique)
MASTER VARIATOR N'importe qu'elle position entre MAX et -8/6 Le réglage dépend de la puissance ou de la temperature de couleur souhaitées;
Réglage de la température de couleur
Température de couleur Ne varie pas avec l'utilisation des variateurs A, B1 ou B2
Varie avec l'utilisation du MASTER VARIATOR
(50°Kelvin par cran) Moins de puissance = Température de couleur plus faible (lumière plus chaude)
Si une certaine température de couleur est requise :
1) Tourner le MASTER VARIATOR jusqu'à obtention de la température de couleur voulue
2) Tourner le variateur A jusqu'à obtention de la puissance désirée
Bracketing
Pourutiliserlebracketting3
1) Reglez la puissance des torches par les variateurs A et B, le Master Variator étant en position medienne (-4/6).
2) Réglez l'increment du bracketing en positionnant le Master Variator sur une des trois positions (1/3, 1/2 ou 2/3) marquées "autobracket".
3) Le générate délivre des cléairs dont la puissance varie en fonction de l'incrément choisi, dans l'ordre exposition normale, surexposition, sous-exposition. Lors de l'utilisation du bracketing, levoyant de charge clignote. Il reste autant allumé qu'êtreient pour l'exposition normale, plus longtemps allumé qu'éteint pour la surexposition, et plus longtemps éteint qu'allumé pour la sous-exposition.
Mode "turbo" et cadences "moteur"
Le mode "turbo" permet d'atteindre des cadences de recharge de plusieurs éclairs par seconde, permettant de suivir les cadences "moteur" des apparéels de prises de vues.
EN CAS D'UTILISATION D'APPEARILS A MOTEUR, REGLEZ
LE MASTER VARIATOR EN POSITION MINIMUM (-8/6).
Réglez la puissance exclusivement par les variateurs A et B
Le Pro-7 a'est autorégulé : la durée de recharge augmente légrement en cas d'échauffement
du générateur, par exemple en cas d'utilisation prolongée de cadences élevées
Un signal sonore previent l'utilisateur en cas d'un déclenchement avant la pleine charge
Le temps de recharge varie en fonction du réglage de la puissance et de la tension du courant :
| 240 V / 50Hz | 0,11 - 0,70 seconde |
| 230V / 50Hz | 0,12 - 0,75 seconde |
| 220V / 50HZ | 0,13 - 1,45 seconde |
