D4 - Équipement de photographie PROFOTO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Flash de studio Profoto D4
Caractéristiques techniques principales	Durée de flash : 1/2000 à 1/1000 s, puissance réglable de 2 à 2400 Ws
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	40 x 25 x 20 cm
Poids	3,5 kg
Compatibilités	Compatible avec les accessoires Profoto et autres systèmes de montage standard
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240 V
Puissance	2400 Ws maximum
Fonctions principales	Régulation de puissance, synchronisation haute vitesse, mode stroboscopique
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente Profoto
Sécurité	Utiliser uniquement dans des environnements secs, éviter les chocs physiques
Informations générales	Idéal pour les photographes professionnels, garantie de 2 ans

FOIRE AUX QUESTIONS - D4 PROFOTO

Comment allumer le Profoto D4 ?

Pour allumer le Profoto D4, appuyez sur le bouton d'alimentation situé à l'arrière de l'appareil. Assurez-vous que l'appareil est branché à une source d'alimentation.

Pourquoi mon Profoto D4 ne se déclenche-t-il pas ?

Vérifiez que le câble de synchronisation est correctement connecté à votre appareil photo et au Profoto D4. Assurez-vous également que l'appareil est allumé et que le mode de déclenchement est correctement réglé.

Comment régler la puissance de sortie du Profoto D4 ?

Vous pouvez régler la puissance de sortie en tournant le bouton de réglage situé sur le panneau de commande de l'appareil. Les réglages vont de 2 à 8 en incréments de 1/10.

Le Profoto D4 émet un bruit étrange, que faire ?

Un bruit de ventilation est normal pendant le fonctionnement. Si le bruit est excessif ou s'accompagne d'une odeur de brûlé, éteignez immédiatement l'appareil et contactez le service client.

Comment changer la lampe du Profoto D4 ?

Pour changer la lampe, débranchez l'appareil et laissez-le refroidir. Ensuite, retirez le verre de protection, dévissez la lampe usagée et remplacez-la par une nouvelle en veillant à ne pas toucher le verre avec vos doigts.

Le Profoto D4 ne se recharge pas correctement, que faire ?

Assurez-vous que le câble d'alimentation est correctement branché et que la prise électrique fonctionne. Si le problème persiste, vérifiez l'état de la batterie (le cas échéant) ou contactez le service client.

Comment mettre à jour le firmware du Profoto D4 ?

Connectez le Profoto D4 à votre ordinateur via un câble USB et téléchargez le logiciel Profoto sur le site officiel. Suivez les instructions à l'écran pour mettre à jour le firmware.

Est-ce que le Profoto D4 est compatible avec tous les appareils photo ?

Le Profoto D4 est compatible avec la plupart des appareils photo via un câble de synchronisation ou un émetteur sans fil Profoto. Vérifiez les spécificités de votre appareil photo pour une compatibilité optimale.

Comment nettoyer le Profoto D4 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface. Pour la lentille, utilisez un chiffon en microfibre.

Quelle est la garantie du Profoto D4 ?

Le Profoto D4 est généralement couvert par une garantie de deux ans contre les défauts de fabrication. Vérifiez les conditions spécifiques de garantie fournies avec votre produit.

MODE D'EMPLOI D4 PROFOTO

Profoto - Stockholm - Suède

Consignes de sécurité et d'utilisation

Les générateurs et les torches Profoto font partie intégrante d'un système d'éclairage professionnel. Nous vous invitons à生存 avec attention les instructions représentées dans ce mode d'emploi avant utilisation. Les tubes éclairs et les lampes pilotes dégagent une grande quantité de chaleur et peuvent être dangereux dans le cas de mauvaises manipulations. Ainsi, il faut systématiquelement déconnecter le cable de torche du générateur avant de changer une lampe pilote, une cloche Pyrex en verre, ou encore un tube éclair.

En toutes circonstances, ne jamais ouvrir le carter d'un générateur, compte tenu de la tension d'éclair très élevée qui se trouve à l'intérieur. Afin d'eviter tous risques d'incendie ou de blessures, nous vous déconseillons également de démonter ou de modifier les composants des torches. Le service après vente local Profoto est assure par un personnel compétent et spécialement formé. Veuillez vous rendre sur le site www PROFOTO-fr.com pour connaître l'adresse de votre S.A.V. local.

• Ne jamais connecter des torches et accessoires d'autres marques sans consulter au préalable votre S.A.V. local.
• Ne pas toucher les surfaces en verre ou métalliques, qui peuventvenir brûlantes après une utilisation intensive.
  Ne pas obstruer la ventilation.
  Veuillez toujours penser à 0ter le capôt de protection de la torché dés allumage de la lampe pilote.
• Ne jamais placer de filtres/gélatines ou de diffuseur directement sur la cloche Pyrex, sur le tube éclair ou encore sur la lampe pilote.
• Ne pas installer la torche trop proche de votre sujet.
• En insérant votre parapluie dans son tunnel de fixation (à l'intérieur de la torche), voirlez à ne toucher, ni au tube éclair, ni à la lampe pilote.
  Toujours utiliser un cable secteur avec une prise de terre.
  Protégéz votre matériel de l'humidité, de la poussière, de la condensation et du sable.

"Les outils d'un photographe doivent rester discrets et être dessentis comme un élément naturel de création. De même que le pinceau du peintre, le burin du sculpteur ou l'instrument du musicien, leur forme, leur agencement et leur prise en main doivent être naturels et satisfaire notre sens esthétique".

Les fondateurs de Profoto : Conny Dufgran et Eckhard Heine

Nomenclature

Introduction. 4-5

Autres torches Profoto compatibles 12

Générateurs D4 13-35

Le Systeme Profoto 14-15

Caracteristiques techniques 34-35

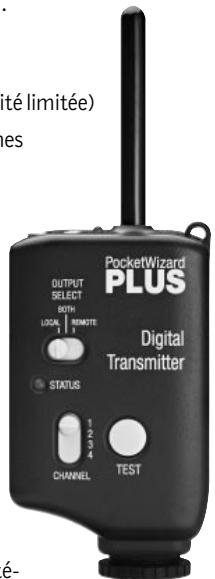

Le Concept D.W.F. (Radio Slave) 36

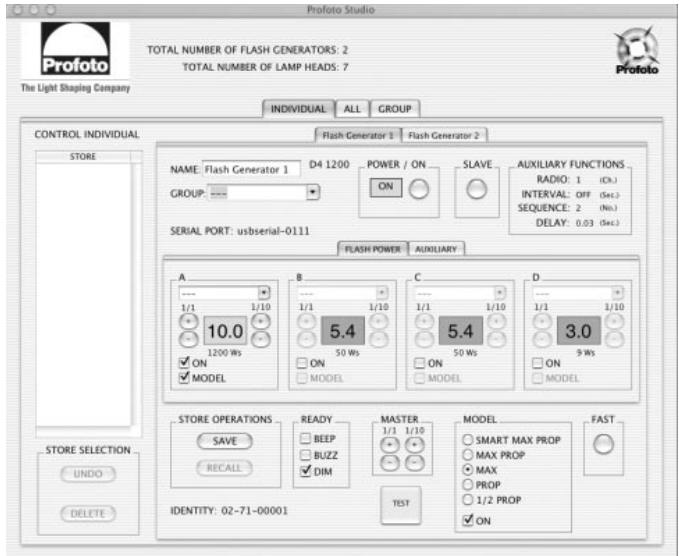

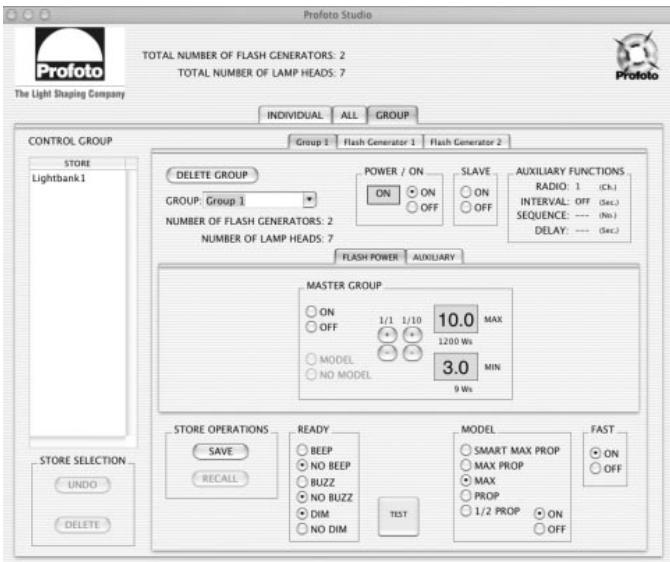

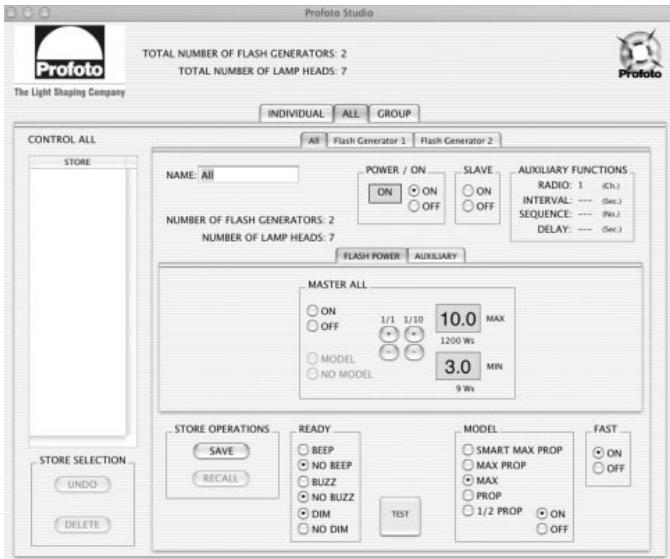

Logiciel Profoto Studio 37-43

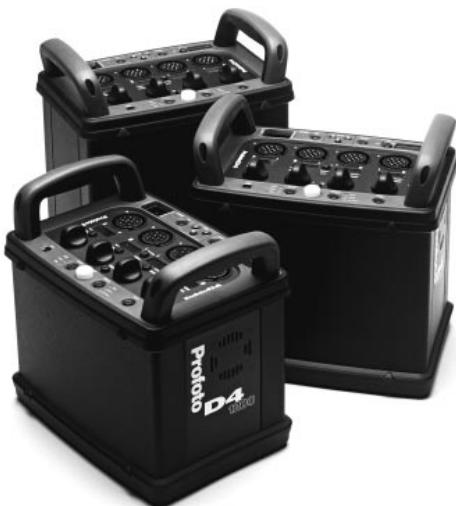

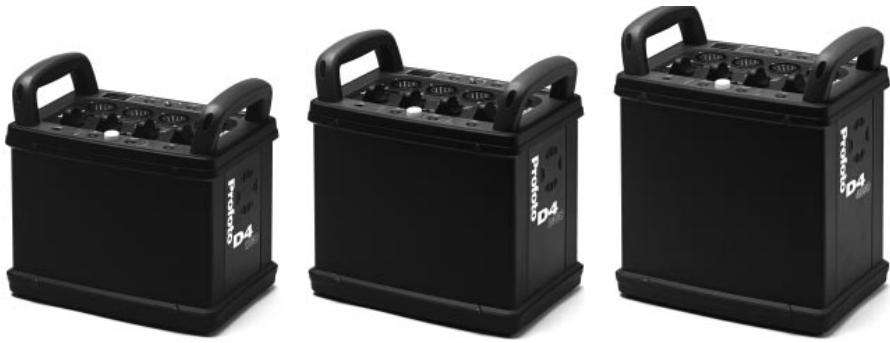

La gamme de générateurs D4se décline comme suit :

Générateurs

D41200

D42400

D44800

D4R 1200 (avec cellule réceptrice radio-slave intégrée)

D4R 2400 (avec cellulereceptrice radio-slave integreee)

D4R 4800 (avec cellul réceptrice radio-slave intégrée)

Torches

Acute2/D4

Acute2/D4 Twin (bi-tubes)

Acute2/D4 RingFlash

NB: tube éclair spécifique ref. 331514

conseilé pour torque Acute2/D4 sur D4 4800

ProHead

ProHead Twin (bi-tubes)

ProHead RingFlash

Logiciel Profoto Studio (CD-Rom)

L'intégralité du système d'accessoires Profoto

Felicitations!

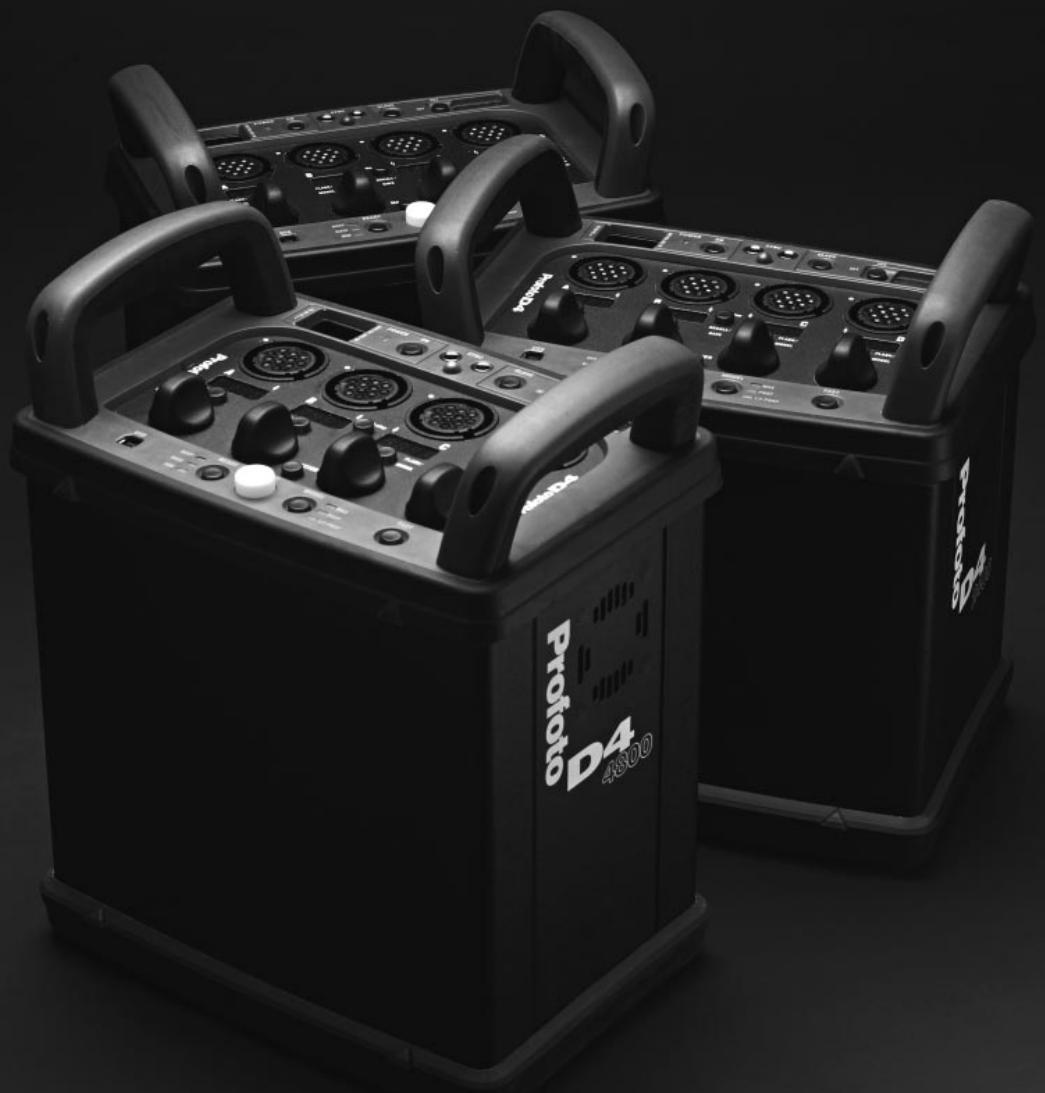

Profoto vous souhaite la bienvenue et vous remercience vivement pour la confiance que vous lui témoignez.

La nouvelle gamme de générateurs D4 offre un niveau de performances encore jamais atteint, Depuis plus de trente ans, l'étroine collaboration qui unit Profoto aux photographes professionnelles a permis de conceiveur un outil simple à utiliser, précis et évolutif, doté de caractéristiques très complètes dont certaines sont des exclusivités Profoto.

Des possibilités quasi infinies derrière une interface aussi simple que possible, tel était le cahier des charges que nous nous sommes imposé pour connavoir le D4. Il peut être piloté facilement, même par un photoproge qui découvert le système Profoto. Les différentes fonctions sont facilement accessibles à l'aide de sélecteurs de réglage crante et de boutons on/off. Un accent particulier a été mis sur la stabilité de la température de couleur (TC) qui atteint sur le D4 un nouveau seuil. Grâce à une technologie nouvelle baptisée "Hybrid Flash Technology", les condensateurs sont divisés en plusieurs groupes, chacun étant piloté indépendamment par un microproesseur. Le résultat : aucune dérive de couleur et une stabilité parfaite entre les éclairs quels que soient la puissance et le nombre de torches connectées. Ceci permet au D4 d'être l'util privilégiié du photoproge dans le cadre de prise de vues argentiques très pointues ou à l'occasion de grosses séries de packshot réalisées en numérique.

Le D4 propose une asymétrie sur quatre sorties avec sélecteur de réglage individuel, ce qui revient à regrouper quatre générateurs indépendants en un seul. Le D4 4800, par exemple, est l'équivalent de quatre générateurs 1200 réunis en un seul. Par ailleurs, le logiciel Profoto Studio permet de piloter un ou plusieurs D4 à distance, avec la même interface graphique que le tableau de commande.

Nous attachons bien sur la plus grande importance aux tests "Qualité" et veillons à ce que nos générateurs répondent aux demandes des photographes les plus exigeants. Pour cette raison, nous sommes fournisseur de la plupart des loueurs d'éclairage, mais aussi interlocuteur privilégiié des studios de prises de vue parisiens, new-yorkais, et également ceux de Londres et de Tokyo. Profoto demeure le fabricant de flash de puissance le plus loué au monde.

Libérez votre créativité !

Le fait de contrôle sa lumière en photographie est fondamental. Il nous peuvent donc important de vous proposer un système de flashes offrant une grande liberté de création. Leur comport d'utilisation unique permet de réaliser des éclairages complexes de manière simple et sure.

Les torches Acute2/D4 vous offrent cette possibilité. La conception même de la torche, avec la lampe pilote qui se positionne à l'intérieur du tube éclair, permet d'obtenir un rendu très précis des ombres portées. Les torches Profoto n' ont pas changé de conception générale depuis des découvertes. Leur carter cylindrique de 100 mm de diamètre facilité le montage et la focalisation des reflecteurs.

Par focalisation, on entend la possibilité de faire coulisser l'accessoir d'avant en arrêtre sur la torche. L'angle du faisceau est alors modifié, ce qui permet d'adapter le rendement en fonction du reflecteur.

Le système D4 est totalement modulable et s'intègre parfaitement dans le système existant. Chaque accessoire possède son propre rendu et le système unique de fixation par collier en caoutchouc verrouillable permet une focalisation performante.

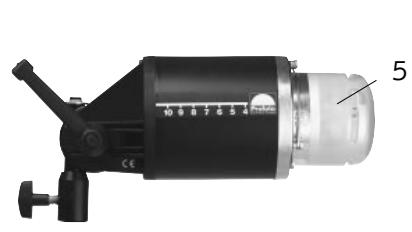

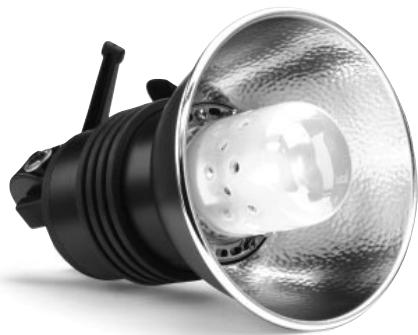

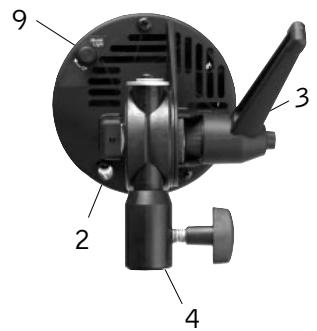

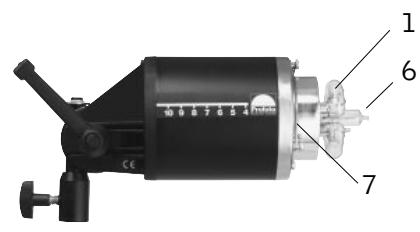

Torche Acute2/D4

1. Tube éclair traité anti-UV
2. Tunnel de fixation de paraplue
3. Système de verrouillage d'inclinaison de torche
4. Adaptateur de trépied 16mm (5/8")
5. Cloche Pyrex en verre, dépolie,traitée anti-UV
6. Lampe pilote 250W (500W en option)
7. Système de fixation et blocage de cloche Pyrex
8. RÉflecteur Standard Zoom (60^ - 110^)
9. Bouton On/Off de lampe pilote

8

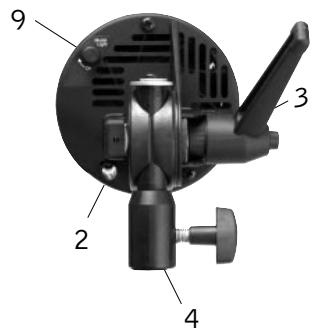

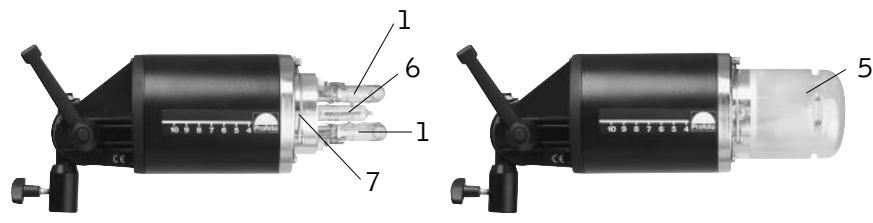

Torche Acute2/D4 Twin (bi-tubes)

1. Tube éclair traité anti-UV
2. Tunnel de fixation de paraplue
3. Système de verrouillage d'inclinaison de torché
4. Adaptateur de trépied 16mm (5/8")
5. Cloche Pyrex en verre, dépolie, traitée anti-UV
6. Lampe pilote 500W
7. Système de fixation et blocage de cloche Pyrex

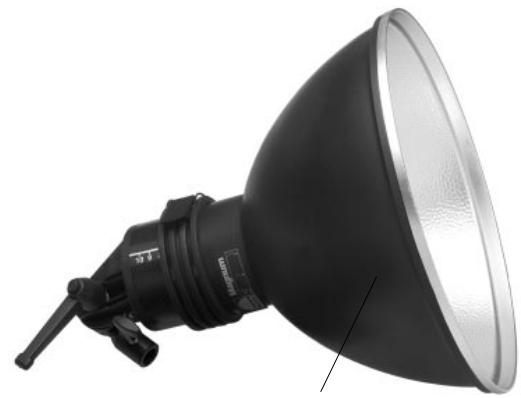

8. RÉflecteur Magnum (50°)
9. Bouton On/Off de lampe pilote

8

Torche Acute2/D4

Cette torché est donc pour un résultat optimal avec la gamme D4. Nous assurons l'entière compatibilité des accessoires Profoto avec cette torché, équipée d'un tunnel de fixation pour parapluie.

Elle est également livrée de série avec un tube éclair traité anti-UV de forme annulaire, possédant deux broches servant à la fixation. Pour-retirer le tube, tirez-le progressivement de son logement, dans l'axe de la torche, sans faire varier son inclinaison. Enlever aparavant le système d'amorçage (se reporter aux instructions). En enchant le tube éclair, toujours vérifier que le système d'amorçage autour du tube l'entoure correctement.

Toujours utiliser des tubes éclairs d'origine Profoto. Vous risquez dans le cas contraire d'obtenir des malfonctionnements (refus de déclenchement, durée de vie du tube réduite, qualité de lumière et stabilité de TC moindres...).

La torche Acute2/D4 est équipée d'un ventilateur thermostat qui regule la température interieure de la torche en fonction de la sollicitation faite par l'utiliste (forte-moyenne-faible). En cas de surchauffe anormale, la lampe pilote s'éteint pendant un court moment, puis redevient effective.

ATTENTION! La lampe pilote en mode proportionnel est alimentée directement par le secteur. Il est donc important de vérifier le courant d'alimentation disponible (110 V ou 220 V) avant de connecter une torche au générateur. Un bouton ON/OFF qui se trouve sur le panneau arrêté de la torche, permet d'allumer et d'éteindre la lampe pilote.

ATTENTION! Toujours débrancher le cable de la torche du générateur avant de changer la lampe pilote. La torche Acute2/D4 est fournie avec une cloche Pyrex en verre dépolie traitée anti-UV ainsi qu'un reflecteur Standard Zoom. En association avec le tube éclair traité anti-UV et la cloche Pyrex, on obtient une température de couleur de celle d'un film type "Lumière du jour". Il est possible de rechauffer ou de refroidir cette TC en utilisant les cloches suivantes:

Cloche courte 75mm - compatibilite lampe pilote 250 W

10 15 33 Dépolie,traitée anti-UV (standard)

10 15 34 Dépolie, non traitée (+300^)

10 15 35 Dépolie,traitée trois couches (-300^)

10 15 36 Transparente, non traitée (-300°C)

10 15 37 Transparente,traitee

10 20 02 250W/110V Halogène, Mini-Can E 11

10 20 13 250W/220V Halogène, Mini-Can E 11

Cloche longue 100 mm - compatibilité lampe pilote 250 W et 500 W

10 15 18 Dépolie,traitée anti-UV (standard)
10 15 19 Dépolie,traitée trois couches (-300^)
10 15 20 Dépolie, non traitée (+300^)
10 15 21 Transparente,traitee
10 15 23 Transparente, non traitée (+300^)
10 20 07 500W/110V Halogène, Mini-Can E 11

Acute/D4 Twin (bi-tubes)

Cette torche est à préconiser dans le cas où l'on recherche une durée d'éclair ultra courte (pour figer un mouvement ou du liquide). Très appréciée aussi pour obtenir une durée de recyclage réduite ou dans le cas ou le photographe recherche de la puissance en sortie (jusqu'à 4800 Ws sur la même torche avec deux générateurs D4 2400 couplés).

La torche Acute2/D4Twin recoit deux tubes éclair en forme de U. comme la durée d'éclair est encore plus courte dans les basses puissances et comme la moitié de la puissance est utilisée sur chaque tube éclair, la durée d'éclair est donc raccourcie par rapport à la torche Acute2/D4 conventionnelle.

Dans le cas où 1200 Ws sont nécessaires à votre prise de vue, connectez une des prises du cable Y de votre torche sur le groupe A (en sélectionnant comme puissance 600 Ws) et branche l'autre prise sur le groupe B (en sélectionnant également 600 Ws). Vous obtiendarez au final une puissance totale de 1200 Ws mais une durée d'éclair plus courte que si une seule torche avait été branchée sur le groupe A et réglée à 1200 Ws.

La durée d'éclair dans le premier exemple (avec la bi-tube) est de 1/1600 s contre 1/1000 s dans le second cas.

Lorsque deux générateurs D4 sont utilisés et reliés ensemble par le cable Y, la durée de recyclage est raccourcie puisque chaque généateur est moins sollicité et recycle donc moins d'énergie entre chaque éclair.

ATTENTION! La lampe pilote en mode proportionnel est alimentée directement par le secteur. Il est donc important de vérifier le courant d'alimentation (110 V ou 220 V) avant de connecter une torche au générateur. Un bouton ON/OFF qui se trouve sur le panneau arrêté de la torche, permet d'allumer et d'éteindre la lampe pilote.

Toujours débrancher le cable de la torche du générateur avant de changer la lampe pilote (500W/220 V/Mini-can E11 Halogène).

La torche Acute2/D4 Twin (bi-tubes) est fournie avec une cloche Pyrex en verre depolie traitee anti-UV ainsi qu'un reflecteur Standard Zoom. En association avec les tubes eclair traité anti-UV et la cloche Pyrex, on obtient une tempereature de couleur de celle d'un film type "Lumière du jour". Il est possible de rechauffer ou de refroidir cette TC en utilisant les cloches suivantes:

Cloche longue 100mm - compatibilite lampe pilote 250 W et 500 W

10 15 18 Dépolie,traitée anti-UV (standard)
10 15 19 Dépolie,traitée trois couches (-300^)
10 15 20 Dépolie, non traitée (+300^)
10 15 21 Transparente,traitee
10 15 23 Transparente, non traitée (+300^)
10 20 07 500W/110V Halogène, Mini-Can E 11
10 20 15 500W/220V Halogène, Min-Can E 11

Acute/D4 RingFlash (torche annulaire)

Le RingFlash reste l'une des torches les plus connues de Profoto. Le diamètre interieur de la torche étant de 100~mm , la plupart des optiques de 24× 36 et de moyen-format sont compatibles. Idem pour les boîtiers qui se fixent au support-platine, ce dernier coulissant d'avant en arrêté, mais également de haut en bas. Cette platine est livrée avec un adaptateur pour trépied 16mm(5 / 8^ ) .

Le RingFlash, de par sa conception, permet d'obtenir un résultat sans ombre portée (il n'est donc pas équipé de lampe pilote). Cette torché est devenue l'outil favorsi des photographes de beaué/cosmetique, compte tenu de son rendu si particulier.

Utilisé avec le reflecteur Softlight (int.argent), il se transforme en source indirecte au rendement accru et permet d'obtenir des ombres plus estompées. Le reflecteur WideSoft est doté d'un interieur blanc; il confère au RingFlash un rendu très doux mais avec un angle de champ plus large. Enfin, le reflecteur Softlight Close-Up (int. argent) focalise la lumière à 50 cm devant l'objetif.

ATTENTION! Le RingFlash n'étant pas équipé de ventilateur (rappelons qu'il n'y a pas de pilote), la charge maxi autorisée est de 9600 Ws/minute (soit 4 flashes déclenchés à pleine puissance sur un générateur D4 2400, ou bien 8 flashes répartis sur une minute lorsque la puissance se trouve à 1200 Ws, 16 à 600 Ws, etc....

Le changement de tube éclair du RingFlash ne peut être effectué que par votre S.A.V. local.

Méthode pour monter les réflècteurs Softlight/Close-up et WideSoft

• Retirez les deux équres de fixation RingFlash/platine porte boitier
• Dévissez les quatre vis de fixation qui maintainnent la partie noire du reflecteur au corps du reflecteur
• Faites passer le cable du RingFlash à l'intérieur du corps du reflecteur; le RingFlash est bloqué
  Réassemblez la partie noire du reflecteur au reflecteur; revissez les quatre vis et replacez les deux équérres de fixation

Accessoires:

10 06 42 PR Rereflecteur Softlight (int. argent)

10 06 43 PR Rereflecteur Close-up (int. argent)

10 07 17 PR Rereflecteur Widesoft (int. blanc)

Autres torches Profoto compatibles avec la gamme de générateurs D4

Le D4 est le premier générateur compatible avec la plupart les torches du système Profoto (Acute, Acute 2/D4, Pro-6, Pro-7, ProHead). La torche Pro-7 b est une exception puisqu'elle est compatible uniquement avec le générateur Pro-7 b.

Nous déconseillons l'utilisation des torches Pro-3, Pro-5, PF, PB avec le D4 lorsque ce dernier fonctionne sur secteur 90-130 V, le ventilateur ne fonctionne pas de manière optimisée ce qui peut creer des phénomènes de surchauffe. Idem pour les anciennes torches Acute PAB et Acute Alfa.

A TRES IMPORTANT! Veuillez vérifier la configuration de votre générateur D4, avant votre premier branchement (position Pro ou Acu). Vous reporter en pages 19-20, ceci afin d'éviter tout risque d'incompatibilité lampe pilote/secteur. Ainsi les torches Acute2 et Acute/D4 seront montées en 220 V. En revanche, les torches Pro-3, Pro-5, PF, PB, Pro-6, Pro-7 et les nouvelles ProHead compatibles avec les générateurs Pro-3, Pro-5, Pro-6, ProPack et Pro-7 devront conserver leur lampe pilote d'origine (soit 120V), même si ces torches sont connectées à un D4 fonctionnant en 220 V.

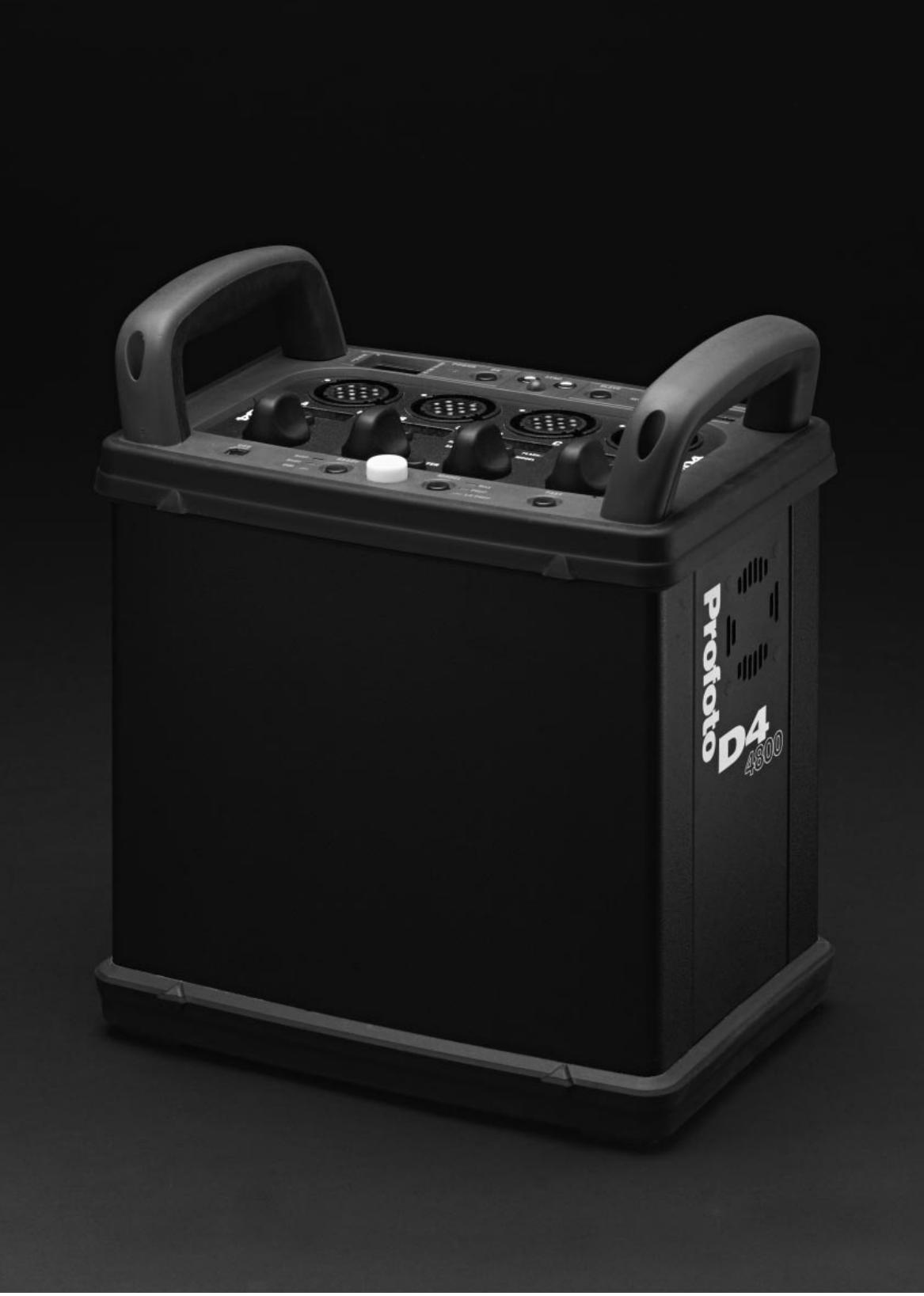

Générateurs D4

Le Systeme 14-15

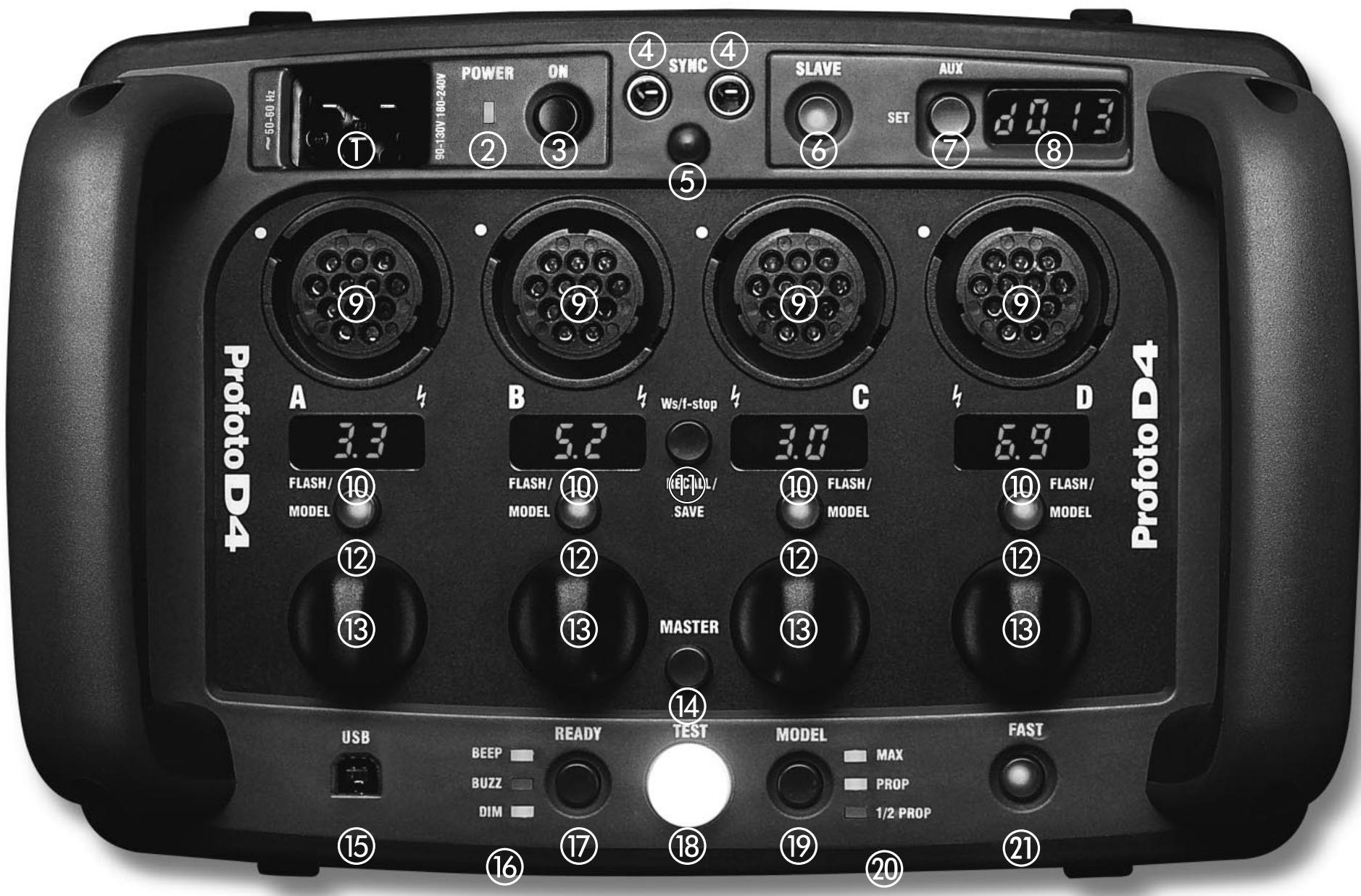

Nomenclature 17

Guide rapide 18

Branchement sur secteur 19

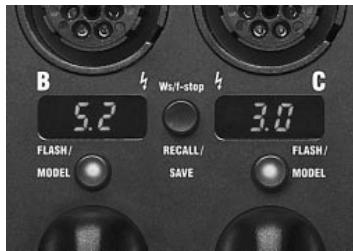

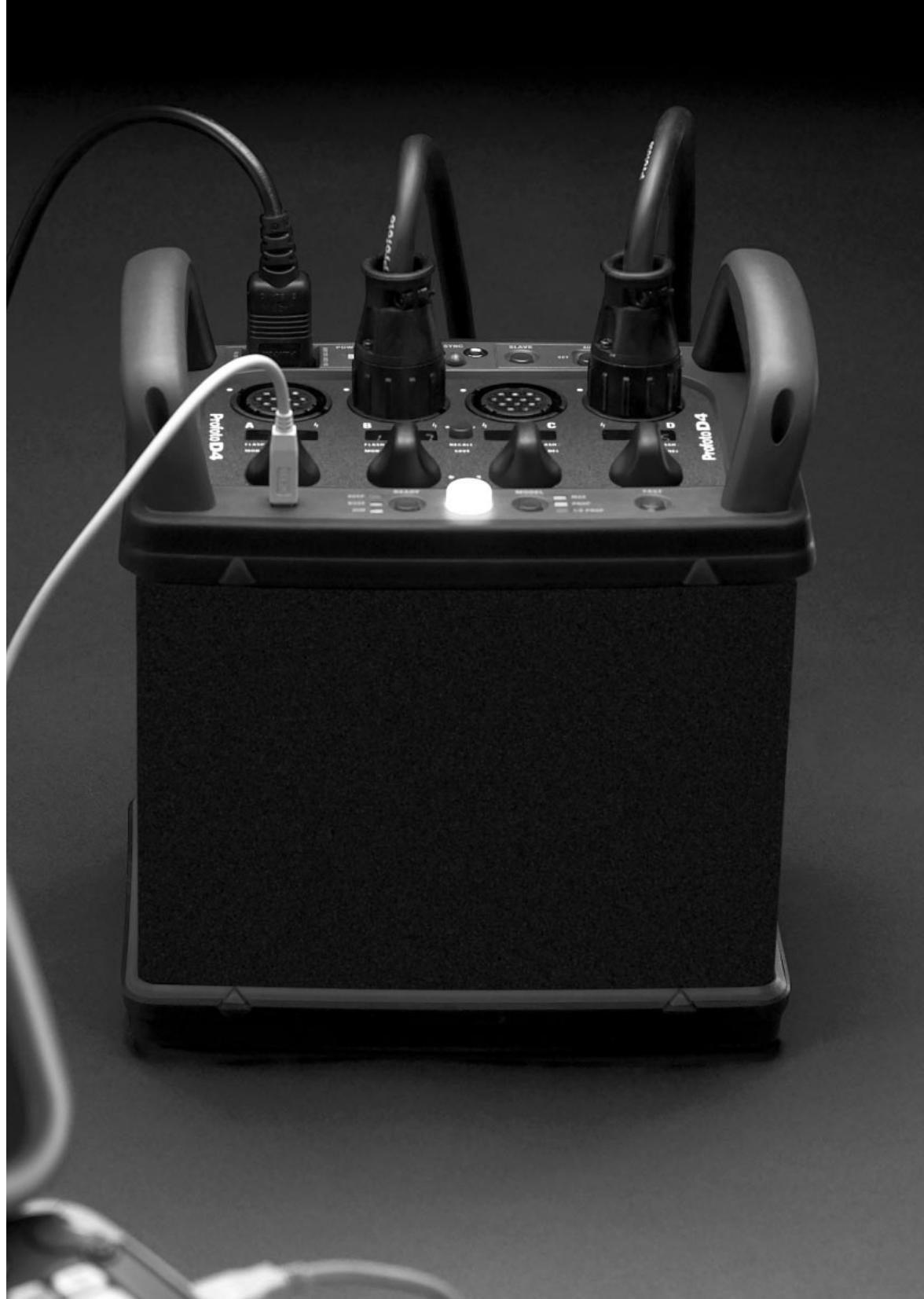

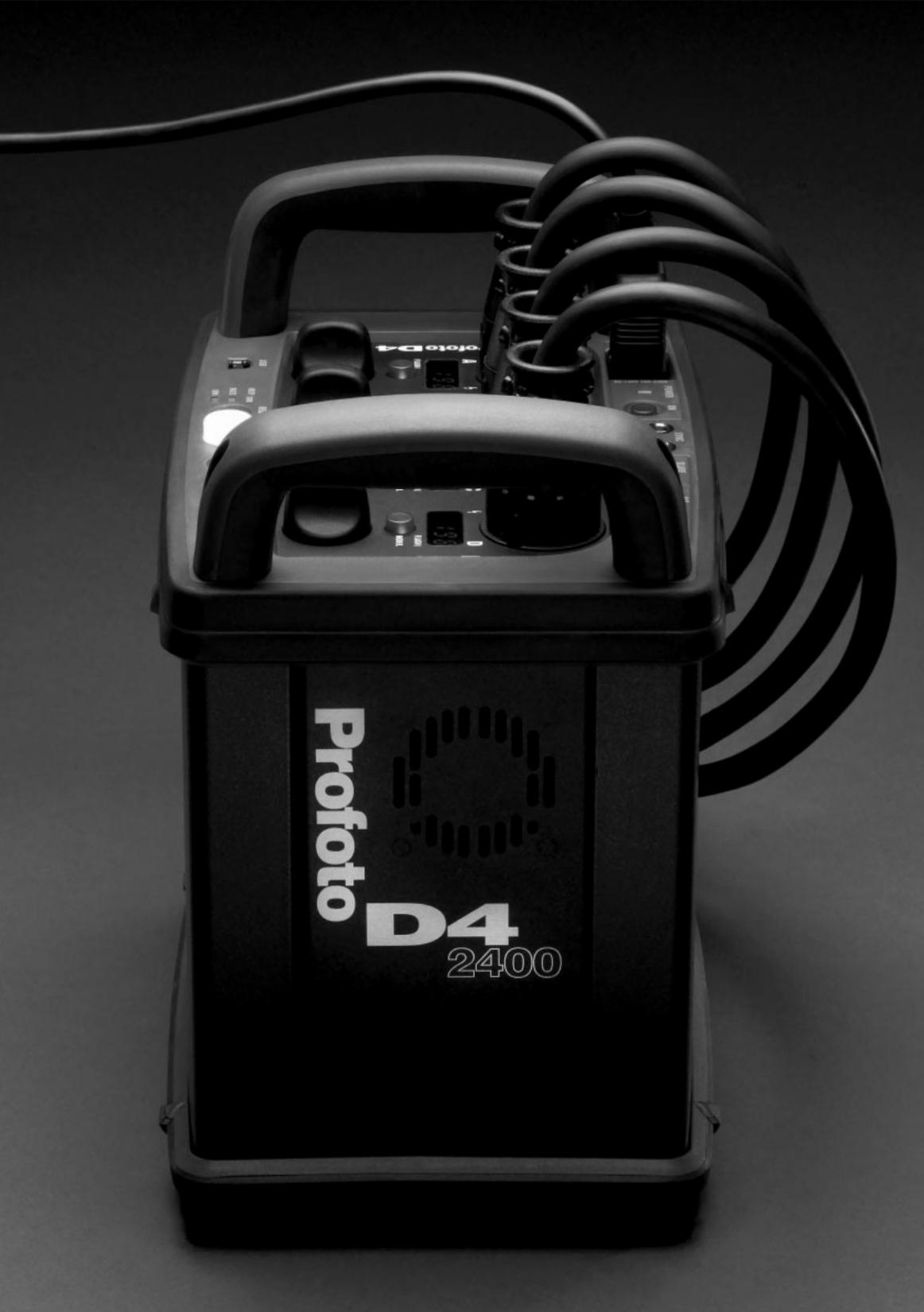

Connection des torches au générateur 19-20

Contrôle et répartition de la puissance. 23-24

Lampe pilote 24-25

Synchronisation 25

Recyclage 25

Charge/test visuel de charge 100% 26

Cellule photo-électrique 27

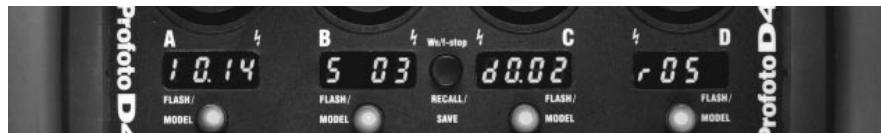

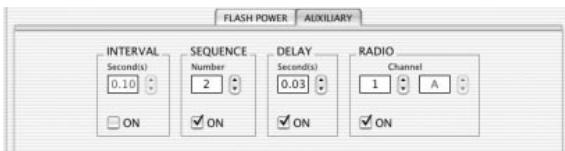

Fonctions auxiliaires (i), (s), (d), (r) 27-28

Mémorisation 28-29

Consignes de sécurité 29

Connexion USB Macintosh 30, 37-43

Compléments

Température de couleur (TC) 31

Stabilité des éclairs 31

Durée d'éclair 31

Groupes electrogenes 33

Garantie 33

Charactéristiques techniques 34-35

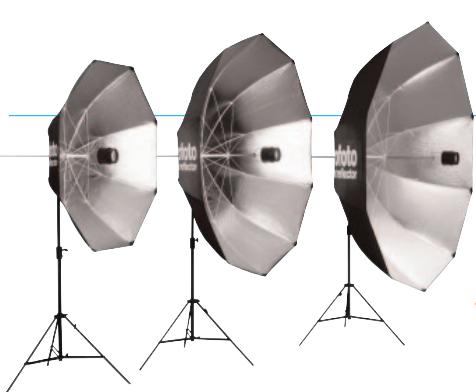

Profoto –The Light Shaping System

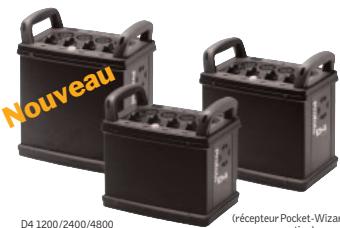

D4 1200/2400/4800 (récepteur Pocket-Wizard en option)

Pro-B2 1200 (récepteur Pocket-Wizard en option)

Pro-7b

Pro-7s 1200

Pro-7a 1200

Pro-7a 2400

Torché Pro-B2 (pour Pro-7b) 90 07 25

Torche ProHead 900709

Reflecteur Narrow Beam Travel (15") 10 07 13
Reflecteur Narrow Beam (3) 10 06 17 .
Réfécteur TeleZoom (20^,30^) 10712
Rellpectur Magneto 106024
Référente WideZoom (40°-70°) 10 07 11
Référenteur Standard 100 (110) 100.36
Réfélecteur 7'' Nid d'abelle 5° et 10° 100705
Réfélecteur Disc 10 06 54

Nid d'abeille 10 10 06 18

Pro Tube 100670

Coupe-flux 4 volets 10 07 15

Nid d'abelle 20" (diam, 28 cm)
10:06, 36

Support de filtré 10 07 01

Coupe-flux 4 volets 100671

Support pour filtre et nir d'ablèsse 90:06:49

Soot 100651

Ndi d'abelle 5,10'20 10646,10605,10606

oGlobe 360°
100673
Rereflector Softlight/Bot,beaudant augment (26c)
Reflective Softlight/Bol beseech 2007) 10:06-08

Disque en verre dépoli 10 07 04

Hardbox 100718

Nid d'abelle pour Softlight/Boi belleaie (diam, 50 m) 10 06 09

Reflecteur Softlight int. argent pour RingFlash 100642

Reflecteur Close-Up int. argent pour RingFlash 10 0643
Reflecteur WideSoft int, blanc pour RingFlash 10.07.17

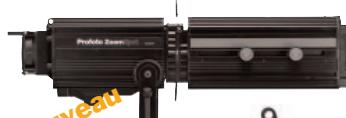

Poursky SiteSpot 4800 Ws 15^ -35°-20' (1967-07-31)
reçoit 4outeaux, diaphragmeàIris,
set of gobots.
incl. tuberous tuberous plate pile
Rotation du vov sur 360°

Fresnel Spot 4800 Ws
Screwed in:
indel, éclairé & lampe pilote

Volets pour FresnelSpot

Multip 1200 Wuls 10^ - 40^ @8 cm 10.67 33 incl. tube
éclair & lampe pilotle
Coupe-flux 4 volets
10:37:44
Lentille de Fresnel transparente 10.07.50
Projecteur Dedighton ^1 focque 85 mm
focque 100 mm

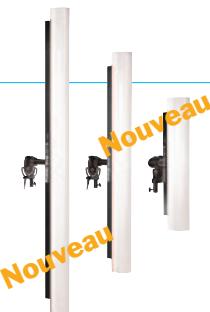

StripLight L (hauteur, 1:90 cm) 4x4800 Ws-10.07 37
StripLight M (hauteur: 1.30 m)
2x4800Ws-100736
StriplightS(hauteur:70cm)
1x4800-100735

Softbox Strip 30x90 254536
Softbox Strip 30x120 254524
Softbox Strip 30x180 254534
Softbox 60x60 254525
eille, persiennes et diffuseurs disponibles en option 1.
Softbox 60x90 254526

Softbox 90x120 254527
Softbox Giant 120x180 254535

Octa3 diam.90 cm) 254528

Boitres brigés Stilllight XL 60x90/2/4800x10
XL80×120/4×4800W5 207.00
incl. tubes éclair & lamps pilette

Paraplexieagre 10:06:16-1.05 m 10:07:20-1.30 m Paraplexieagre 10:06:13-0.85 m 10:06:14-1.05 m
Réfélecteur géant Profoto-5 foot (diam. 1,50 m) 10 03 11, Réfélecteur géant Profoto-7 foot (diam. 2,20 m) 10 03 12
Réflecteur géant Profoto 8-foot (diam. 2,80 m) 10 03 13.
Diffuseurs spi-1/3 diaph. ou -1 diaph.

Resnel Spot 4800 V

10°-50° 017,5cm

incl. tube éclair & lampe pilote

100741

Coupe-flux 4 volets pour FresnelSpot

100746

MultiSpot 1200 We

Multiglot 10°,40°,#8 cm

10.07.33

incl. tube

éclair & lampe pilote

Coupe-flux 4 volets

100744

Lentille de Fresnel

transparency

100750

Projecteur Dedolight

focale 85 m 10.97.14

Vid d'abeille, persiennes et diffuseurs dispon

Nid d'abeille, persiennes et diffuseurs disponi

.

/

13/14

12/14

Libérez votre créativité !

Proposer un large évventail d'outils de façonne est emblématique de la philosophie de Profoto. Ceci vous permet de révêler votre propre style et d'obtenir une qualité de lumière reconnaue partout dans le monde. Profoto c'est d'abord un "look". Un habillage sobre et de bon goût, pas d'électronique ostentatatoire et des commandes simples et instinctives pour que l'otil se fasse oublier.

Notre catalogue est aujourd'hui l'un des plus complét pour répondre aux impératifs des productions actuelles. Réflecteurs, poursuites, boîtes à lumière souples, SoftBox, boîtes à lumière rigides Still ou Strip, parapluiés sont disponibles, mais également d'autres accessoires très spécifique comme la ProBox, le ProGlobe, la HarBox où les reflecteurs géants Profoto-5/7/8 foot. Les autres bols comme le TeleZoom, WideZoom, NarrowBeam peuvent tous receivevoir des nids d'âbeilles, des coupe-flux, des snoots, autant d'accessoires qui augmentent encore le champ d'application lorsqu'il faut réduire l'angle, creuser les ombres, augmenter la saturation ou durcir le rendu.

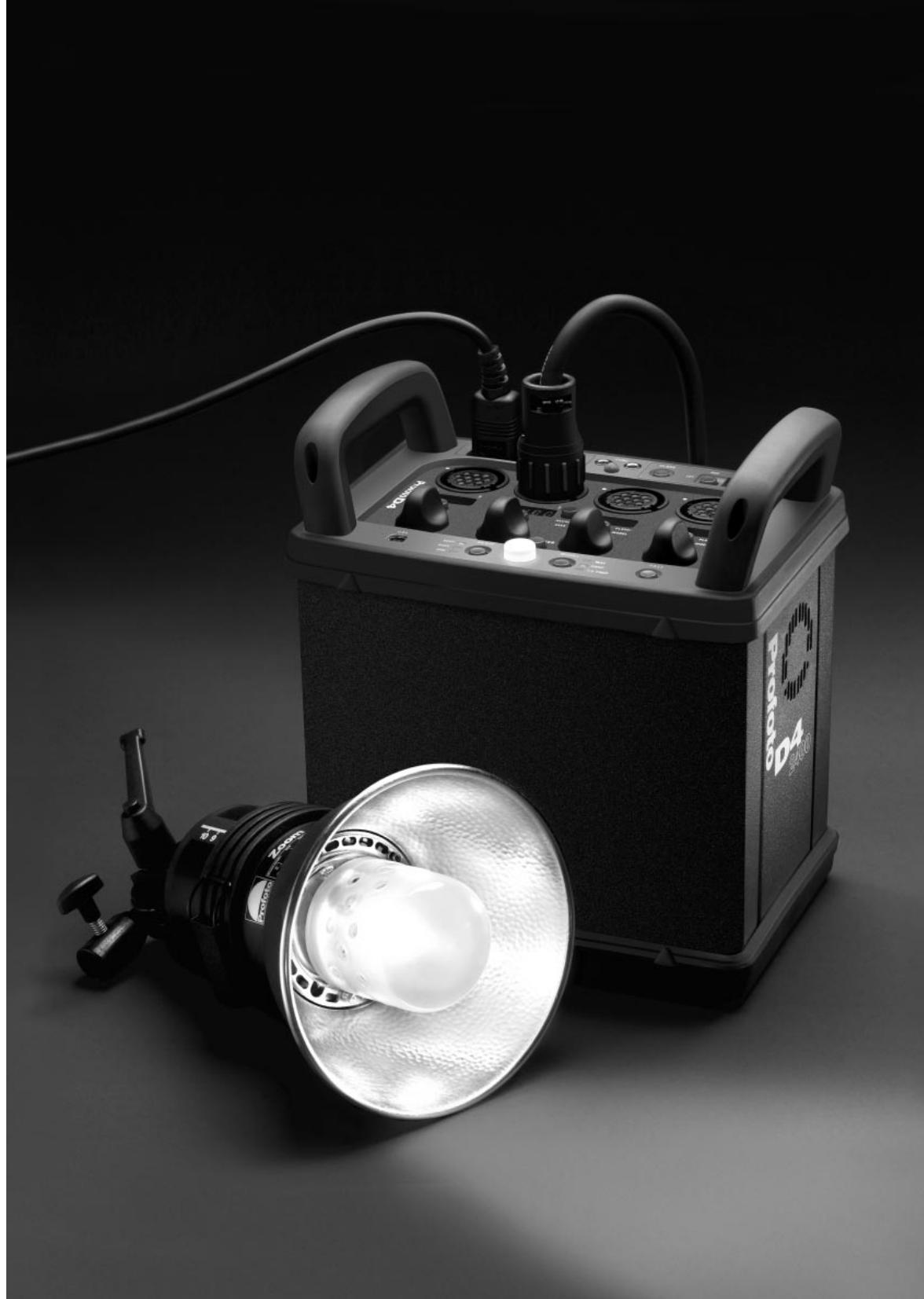

NOMENCLATURE tableau de commande du Profoto D4

1. Alimentation cable secteur
2. Indicateur connection au secteur
3. Commande de mise sous tension (marche/arrêt)
4. Prises synchro pour prise Phono (gros jack/6,3 mm)
5. Cellule IR photo-électrique
6. Bouton on/off d'asservissement par cellule IR photo-électrique
7. Bouton de fonctions auxiliaires (i), (s), (d), (r)
8. Ecran avec visualisation des fonctions auxiliaires
9. Prises pour torches
10. Indicateur de puissance par diodes luminescentes
11. Commande pour l'affichage de la puissance en Joules (Ws) ou en diaphragmes (f-stop)/Mémorisation de trois configurations (Recall/Save)
12. Interrupteur on/off pour chaque sortie (torche en stand by/torche active/lampe pilote active)
13. Sélecteur rotatif crante sans fin pour ajustement de la puissance et des fonctions auxiliaires
14. Bouton Master pour modifier la puissance sur toutes les sorties
15. Connexion USB Macintosh®
16. Diodes signal sonore flash recharge avec deux types de sonnerie/DIM : réduction d'intensité de la lampe pilote lors du déclenchement
17. Bouton d'activation du recyclage par signal sonore et réduction d'intensité pilote
18. Bouton de test manuel "Open Flash"/émoin visuel de charge 100%
19. Bouton de selection de la puissance des lampes pilotes (à appuyer en continu)
20. Mode de puissance des pilotes sélectionnées
21. Bouton de recyclage lent ou recyclage rapide

GUIDERAPIDED'UTILISATION

• Branchez le générateur D4 au secteur à l'aide du cable d'alimentation fourni [1]. Unvoyant d'indicateur de connection au secteur s'allume en vert [2] et confirme que le générateur est sous tension. Si cevoyant ne s'allume pas, vérifiez le fusible correspondant à la prise utilisée.
• Branchez les torches que vous désirez utiliser aux prises correspondantes A, B, C, D [9] - toutjours commencez par A, puis B, etc...
• Appuyez sur le bouton de mise sous tension on/off [3].
  Pour vérifier que la torche connectée peut fonctionner, un petit point vert apparait en bas à droite de l'écran indicateur de puissance [10]. Le fait de presser une première fois un des interrupteurs FLASH/MODEL [12] active la torche Sélectionnée. Une seconde action sur ce bouton allume la lampe pilote avec levoyant qui devient aussiôt vert. Le bouton TEST d'Open Flash [18] s'allume dés que le générateur est chargeé à 100%.
• Sélectionnéz la puissance totale désirée pour votre prise de vue (sur une ou plusieurs torches) à l'aide du sélecteur rotatif crante [13] correspondant à la torche utilisée.
• Choiseze le mode de pilotage en appuyant sur le bouton MODEL [19] jusqu'à atteindre celui qui convient le moins à votre travail (menu dérouulant). Le mode retenu est celui où se trouve la diode verte rectangularie allumée [20].
• Connectez votre cable synchro et/ou votre flashmètre ou thermocolorimètre aux prises prévues à cet effet [4].
• Activez ou condamnez la cellule photoélectrique IR [5] qui permet d'asservir le D4 avec d'autres générateurs Profoto et/ou d'autres marques, en poussant sur on ou off le bouton SLAVE [6].
• Choisissez le signal de recyclage sonore parmi bip cours / bip long / silencieux [17] jusqu'à ce que le mode désiré soit obtenu [16].
• Restez sur le mode FAST [21] pour Obtir la durée de recyclage la plus courte délivrée par votre générateur D4. Ce mode sera également sélectionné lorsque vous disposez d'un ampérage élevé (16 A). A contrario, le recyclage lent est conseilé si votre ampérage disponible est faible (4 A, par ex.) ou si vous souhaitez préserver la durée de vie de vos condensateurs.

Shootez!

BRANCHEMENT SUR SECTEUR

Les normes europeennes sont strictes en ce qui concerne la connectique et le diametre des cables. Le D4 répond à ces normes puisqu'il est équipé d'un cable d'alimentation relié au secteur par une prise de terre. De surcroit, il adapte automatiquement sa tension au secteur disponible (90-240V/50-60 Hz). Profoto dispose de cables secteur munis de prises électriques adaptées au pays où vous vous trouvez (EUR, US/CAN, JAP, DK, UK...). Le fait de brancher le cable d'alimentation à la prise [1] allume la diode verte POWER [2] et positionne le générateur en stand by (position de veille). Simultanément un point vert luminescent (qui se trouve à droite de l'écran AUX) se met à clignoter [8].

NB: Le D4 peut rester connecté au secteur en position stand by et ne consomme pas de courant. En appuyant sur le bouton [3], le générateur est pré a fonctionner.

ATTENTION! Pour une utilisation des générateurs D4 avec un groupe électrogène, veuillez vous reporter en page 32.

Dans le cas d'utilisation de rallonges de cables d'alimentation, toujours dérouler le cable sur sa longueur.

Auto-Test

A chaque nouvelle mise sous tension du générateur, le D4 procède à un Auto-Test. L'écran avec visualisation des fonctions auxiliaires AUX [8] affiche pendant trois secondes "U344" si vous générateur est équipé d'une cellule radio-slave intégrée aux normes US, "E433" s'il s'agit d'une version européen ou bien "no r", si votre générateur ne comporte pas de cellule radio-slave (proposée en option).

Puis, la configuration par défaut "Acu" pour les torches de la série Acute apparait (ou Pro si le générateur a été configuré en torches "Pro").

Pendant cet Auto-Test, le D4 ne réagit àaucun réglage, ni déclenchement.

CONNECTION DES TORCHES AU GENERATEUR

ATTENTION! Si le D4 est compatible avec les torches de la série Acute et Pro, nous vous déconseillons de travailler avec un générateur ou seraient branchées simultanément torches Acute2/D4 et torches ProHead. Le déclenchement du tube éclair fonctionne parfaitement mais l'utilisation simultanée des lampes pilote 220V et 120V est techniquement incompatible. Par conséquent, il n'est pas recommandé de brancher sur le même générateur, torches de la série Pro et torches de la série Acute.

Le D4 estprogrammé par défaut pour receivevoir les torches de la série Pro (Pro apparait sur l'écran AUX). Pour le rendre compatible avec les torches de la série, veuillez suivre les instructions suivantes:

1. Branchez le cable secteur et mettez sous tension le générateur; retirer directement le cable secteur de son emplacement (sansmettre hors tension).Veillez a ce qu'aucune torche ne soit connectee
2. Appuyez simultanément les trois boutons comme sur le shéma ci-dessous :

1. Rebranchez le cable secteur
2. Attendre que l'écran AUX (en haut à droite du tableau de commande) affiche Acu. La première indication concerne la radio-slave (installée ou non), puis la configuration de torche par défaut Pro, suivie de la configuration Acu. Dès que cette dernière apparait sur la liste déroulante, un signal sonore de trois bips courts confirme la bonne manipulation; retirez aussi où votre pression sur les trois boutons enforcés
3. Le D4 est prét à fonctionner avec les torches Acute, Acute2/D4

Vous pouvez vérifier à tout moment si votre D4 est configuré en Acu ou Pro.

Il vous suffit de brancher le cable secteur (le générateur est sous tension) et de regarder les informations qui apparaissent sur l'écran des fonctions AUX.

Nous déconseillons l'utilisation des torches Pro-3, Pro-5, PF, PB, Pro-6, Pro-7 et la toute dernière ProHead, avec le D4 fonctionnant sur secteur 90-130 V (le ventilateur ne fonctionne pas de manière optimisée ce qui peut creer des phénomènes de surchauffe).

Comment brancher les torches Profoto

Une, deux, trois et jusqu'à quatre torches peuvent être branchées simultanément aux sorties A, B, C et D [9]. Pour connecter une torche, il est nécessaire d'aligner le repère blanc de la prise de torche mâle avec celui de la prise femelle (situé sur le tableau de commande du générateur). Pour un maximum de sécurité, verouillez la bague de sureté qui se trouve sur chaque prise de torche dans le sens des aiguilles d'une montre. Si le générateur est sous tension, un petit point vert luminescent qui se trouve sur l'écran indicateur de puissance [10] confirme la bonne marche de la torche. A noter qu'il est possible de brancher et débrancher les prises de torches à tout moment, sans avoir à purger le générateur, même si ce dernier est sous tension.

CONTROLE ET REPARTITION DE LAPUISSANCE

Le Profoto D4 est l'un des premiers générateurs à proposer une asymétrie sur quatre sorties avec sélecteur de réglage individuel, ce qui revient à regrouper quatre générateurs de puissance différentes (asymétrie totale) en un seul. A noter : les quatre torches peuvent être branchées même si une seule d'entre elles est sollicitée.

Chaque sortie peut être réglée sur une plage de réglage de 8 diaphragmes avec une précision au 1/10 éme, ce qui permet de doser les effets les plus subtils. Les utilisateurs de dos numériques approucemont particulièrement cette amplitude. Toutes les fonctions sont facilement accessibles et de manipulation aisée. Les boutons bien dimensionnés et placés de manière optimisée offrent une interface très ergonomique. Le D4 se pilote à l'oreille, à la vue mais aussi au toucher...

Avec une seule torche

Lorsque une seule torche est nécessaire à votre prise de vue, Sélectionner les sorties A ou B [9]. Elles possèdent en effet la caractéristique de délivrer 100% de la puissance du générateur (contra 50% sur la sortie C et 25% sur la D).

Il est donc possible de bénéficier de l'amplitude totale de la puissance (8 diaphs.) sur les sorties A et B uniquement. Pour déclencher avec une torche, connectez-là, appuyer une première fois sur le bouton FLASH/MODEL[12] - la puissance disponible s'allume sur l'écran indicateur [10] - puis une seconde fois pour activer la lampe pilote.

Le sélecteur rotatif crante sans fin [13] permet d'ajuster la puissance au 1/10. En appuyant distinctement (à fond) sur ce même sélecteur, la variation se fait par diaph. entier.

Il n'est pas nécessaire de décharger le générateur entre chaque variation de puissance; cela se fait automatiquement (auto dump). Le selector estant sans fin, un signal sonore est émis lorsque le maximum (oule minimum) de puissance est atteint. Le bouton de test manuel (TEST) [18] s'allume lorsque 100% de la puissance est disponible. Pour passer d'une indication de puissance exprimée en Ws en diaphragme (f/stop), il suffit d'appuyer sur le bouton [11] Ws/f-stop.

Avec deux torches et plus

Sélectionner les torches que vous souhaitez utiliser sur les sorties A, B, C ou D [9] (en partant de A, puis B....). Appuyez sur le bouton ON [3] puis sur FLASH/MODEL [12] de manière à sélectionner votre puissance [10] et activer votre lampe pilote. Un petit point vert qui se trouve sur l'écran indicateur de puissance [10] confirme la bonne marche de la torche. Les sorties n'étant pas affectées à une torche sont automatiquement désactivées. A noter que le D4 garde en mémoire la puissance sélectionnée lors de la dernière utilisation. Le sélecteur rotatif crante sans fin [13] permet d'ajuster la puissance au 1/10. En appuyant distinctement sur ce même sélecteur, la variation se fait par diaph. entier.

Le sélecteur étant sans fin, un signal sonore de refus est émis lorsque le maximum (ou le minimum) de puissance est dépasse. Le D4 étant géré par microprocesseur, les combinaisons de répartiti-

tion asymétriques de la puissance sont calculées de manière optimisée. Si vous demandez une combinaison irréalisable, le générate émet également un signal sonore. Le bouton de test manuel (TEST) [18] s'allume lorsque 100% de la puissance est disponible. Pour passer d'une indication de puissance exprimée en Ws en diaphragme (f/stop), il suffit d'appuyer sur le bouton Ws/f-stop [11].

En maintainant le bouton MASTER [14] enforcé et en tournant simultanément un des sélecteurs rotatifs [13], l'ensemble des sorties est affecté avec conservation des ratios.

ATTENTION! (informations importantes sur la gestion de l'asymétrie du D4) Le D4 étant géné par microprocesseur, les combinaisons de répartition éas-métriques de la puissance sont calculées de manière optimisée. Si vous demandez une combinaison irréalisable techniquement, le générateur émet un signal sonore de refus.

Le cumul de réglage de puissance sur deux, trois ou quatre sorties ne peut excéder plus de 100% de la puissance totale délivrée par le générateur : dans le cas de l'utilisation d'un D4 2400 Ws, si 1600 Ws sont sélectionnes en sortie A, 900 Ws sur B et 700 Ws sur C, le D4 ne déclenchera pas (il ne peut délivré 3200 Ws!). Autre combinaison impossible (toujours avec un D4 2400 Ws) : 1600 Ws en sortie A et 800 en sortie D (la sortie D est conçue pour fournir jusqu'à 25% de la puissance totale du D4).

Dans le cas d'un signal sonore de refus, modifier à la baisse ou à la hausse la puissance de la torche concernée, puis agir sur les autres torches sollicitées.

IMPORTANT! Le D4 est équipé de condensateurs divisés en plusieurs groupes, ce qui évite toute dérive de température de couleur et une stabilité parfaite entre les éclairs, quels soient la puissance et le nombre de torches. Par conséquent, dans le cas de trèsfortes asymétries le générateur ne peut fournir 100% de la puissance totale disponible (avec un D4 1200 Ws par exemple, on ne peut obtaining 1191 Ws sur la sortie A et 9 Ws sur les sorties B, C ou D - ce qui nous avons fait un total parfait de 1200 Ws. Le microproesseur du D4 délivre donc 1045 Ws sur A et 8 Ws sur B, C ou D).

LAMPEPILOTE

AVANT TOUT BRANCHEMENT, VERIFIER SI LE BOUTON QUI SE TROUVE AU DOS DE LA TORCHE CONNECTEE SE TROUVE EN POSITION 'ON'

Les lampes pilotes (250 W ou 500 W) montées sur les torches Profoto peuvent être allumées indépendamment les une des autres via le bouton FLASH/MODEL [12], ceci afin d'obtenir une visualisation optimum de l'effet de chaque source sur la composition.

Quatre modes de réglage différents sont accessibles par bouton continu : pleine puissance (MAX), proportionnel (PROP), pleine puissance & proportionnel (MAX PROP), et moitié proportionnel (1/2 PROP).

MAX : la lampe est réglée au maximum de sa puissance quel que soit le réglage de la puissance de la torche

PROP: la lampe pilote est reglee proportionnellement à la puissance de la torche

MAX PROP: ce mode permet d'allumer à 100% la source la plus puissance et les autres en proportion. La lampe pilote de la torche receivesant la puissance la plus elevée s'allume a pleine puissance. Les autres sont réduites proportionnellement à la puissance régée. On peut ainsi travailler avec une puissance de pilote élevée avec une puissance de torche réduite

1/2 PROP: à préconiser lorsque des générateurs D4 de puissance différente (plusieurs D4 1200 Ws et un D4 2400 Ws sont, par exemple, utilisés conjointement). Dans ce cas, les D4 1200 Ws seront régles sur ce mode. Pour conserver le pilotype proportionnel, le D4 est régé sur la position 1/2 PROP, puisque la puissance totale du générateur est la moitié du D4 2400

Très utile également dans le cas d'un D4 monté avec quatre torches équipées de pilote de 500 W, relié à un groupe electrogène de faible ampérage.

AVERTISSEMENT! Ne pas appuyer de manière ininterrompue sur le bouton FLASH/MODEL [12] au risque de voir l'écran de visualisation [10] s'eteindre et de désactiver complètement la sortie correspondante.

Le D4 est équipé d'un système d'allumage progressif de la lampe pilote à l'allumage, ce qui garantit une meilleure longévité de la lampe halogène (il y donc un très léger délambda entre le moment où la lampe pilote est actionnée — en appuyant sur le bouton [12] qui devient vert- et le moment où elle s'allume).

SYNCHRONISATION

(ou comment connecter un boîtier, un flashmètre ou un thermocolorimètre au générateur).

Les deux prises synchro pour prise Phono (gros jack/6,3 mm) [4] permettent d'utiliser simultanément boîtier et flashmêtre/thermocolorimètre. Le cable synchro de cinq mètres peut recevoir un cable rallonge synchro de cinq mètres supplémentaires.

RECYCLAGE

La conception du D4 fait que ce générateur ne peut déclencher que lorsque ses condensateurs sont recharges à 100% . Dans ce fait, le bouton TEST [18] est le témoin d'un recyclage total. Tant qu'il n'est pas allumé, le D4 refuse de déclencher.

Il vous est possible de sélectionner la position de recyclage FAST [21] ou SLOW (fast débrayé).

Dans le premier cas (FAST), le temps de recyclage est aussi court que le générateur le permet. Optez pour cette alternative, lorsque le D4 est raccordé au secteur disposant d'un ampérage élevé (16 A). On préconisera le second cas (SLOW - la diode verte est éteinte), toutes les fois où l'ampérage est faible (4A) et que plusieurs générateurs sont reliés à la même prise de courant.

La position SLOW est à préconiser chaque fois que le photographe "shoote" une nature morte, du cullinaire ou du "pack-shot", situations où un temps de recyclage court n'est pas indispensable. Pour éviter que le générateur dijoncte, le D4 est doté d'une fonction spéciale permettant de déterminer celle est la puissance selectionnée et la durée de recyclage correspondante. Si le fusible est

sur le point de l'acher, le D4 rallonge automatiquement son temps de charge., laissant au fusible le temps de temporier.

Pour les caractéristiques techniques, voir en page 34-35, les informations relatives à la consommation de courant.

Modes individuels de recyclage

(diodes de signal sonore avec deux types de sonnerie)

Mode DIM: réduction d'intensité de la lampe pilote lors du déclenchement

Le D4 vous offre la possibilité de selectionner cinq modes différents relatifs à son recyclage

Ceci permet d'avoir un aperçu immédiat selon vos différents configurations de prises de vues

Pour débrayer toutes les diodes de recyclage sonore, appuyez à une reprise sur le bouton READY [17] jusqu'à leur extinction totale.

Les diodes d'indication de lampes pilote [20] sont eteintes alors que le bouton TEST [18], s'allume une fois que le générateur est recyclé à 100% de la puissance désirée.

Pour modifier le mode de recyclage sonore, appuyez plusieurs fois sur le bouton READY [17] jusqu'à ce que le mode de recyclage sonore souhaïte soit sélectionné [16]:

1. BEEP-un bref signal sonore indique que le générateur est charged a 100%
2. BUZZ – un signal sonore discontinu se déclenché pendant la durée de recyclage du générateur
3. BEEP & DIM - réduction d'intensité de la lampe pilote couplée à un bref signal sonore (le générateur est chargeé à 100%)
4. BUZZ & DIM - réduction d'intensité de la lampe pilote coupée à un signal sonore discontinu se déclenché pendant la durée de recyclage du générateur
5. DIM - réduction d'intensité de la lampe pilote pendant le recyclage

Menu dérouulant (après 5, retour sur mode 1)

NB: Le mode DIM est à conseiller aussi dans le cas où vous ne souhaitez pas surcharger le réseau d'alimentation (la lampe pilote est réduite pendant la recharge du générateur).

ATTENTION! Pour éviter des erreurs d'exposition, le D4 ne peut déclencher tant qu'il n'est pas recyclé à 100% . Si malgré tout vous le déclenchez, un signal sonore prolongé vous confirme que le flash n'a pas fonctionné.

CELLULE PHOTO-ELECTRIQUE/IR

Si le bouton SLAVE [6] est allumé, la cellule photo-électrique permet de déclencher d'autres flashes de la même manière qu'une cellule infrarouge classique. Cette cellule est sensible aux éclairs d'autres flashes.

Pour désactive cette cellule, appuyez sur le bouton SLAVE [6].

FONCTIONS AUXILIAIRES

La gamme D4 est dotée de fonctions auxiliaires permettant d'obtenir des effets spéciaux, comme l'intervallomètre (interval), très utile pour les effets stroboscopiques. Il permet aussi les séquences d'éclair (sequence) pour expositions multiples ou effets ping-pong. Le déclenchement retardé (delay) est également disponible.

En pressant simultanément sur le bouton [7] et un des boutons [12] (A,B,C ou D), vous avez accès aux fonctions suivantes:

Sortie A- "i" /interval

Cette fonction permet de programmermer votre D4 de 0,10 à 60s afin de fixer des mouvements avec un effet stroboscopique. Le sélection rotatif crante [13] Sortie A, permet d'ajuster à la hausse ou à la baisse les paramètres de l'intervallomètre. En appuyant distinctement (à fond) sur le sélection rotatif crante [13], le réglage se fait plus rapidement.

ATTENTION! Cette fonction est compatible uniquement si le mode "sequence" est activé. Au cas où le générateur ne peut fournir les paramètres d'intervalle souhai-tés (puissance élevée = temps de recyclage plus long), le D4 délivre des éclairs aussi rapidement que possible. De plus, un signal sonore prolongé se déclenché pour vous signaler un paramétrage incorrect.

Sortie B - 's'/' séquences d'éclair

Cette fonction vous permet de programmermer votre D4 en scélectionnant le nombre d'éclaires de 2 à 60. En appuyant distinctement (à fond) sur le scélecteur rotatif crante [13], le réglage se fait plus rapidement.

Sortie C - "d''/déclenchement retardé

Cette fonction permet d'obtenir un retard au déclenchement de 0,01 à 60 s. On peut ainsi réaliser, de manière simple et précise, des expositions en éclairage mixte et saisir son sujet en mouvement à la lumière du jour ou artificielle pour geler ensuite le mouvement par un coup de flash. Cette fonction

permét de déterminer exactement votre obturation de boîtier et garantit systématiquement un résultat fiable.

En appuyant distinctement (à fond) sur le sélecteur rotatif crante [13], le réglage se fait plus rapi-dement

ATTENTION! Vérifiez toujours le retard au déclenchement le plus approprié en faisant un essai d'exposition. Les boîtiers sont caractérisés par leur propre inertie au déclenchement; le résultat obtenu dépend de la vitesse et de la direction du sujet.

La liste suivante vous présente les valeurs indicatives pour vos prises de vues comportant un effet de filé.

Effet de filé (obturator à rideaux)

1/1

1/2

1/4

1/8

1/15

1/30

1/60

Equivalent decimal

1 seconde

0,5 secondes

0,25 secondes

0,125 secondes

0,0667 secondes

0,0333 secondes

0,0167 secondes

Retard au déclenchement conseillé
0,8 secondes
0,49 secondes
0,24 secondes
0,12 secondes
0,06 secondes
0,03 secondes
0,01 secondes

Sortie D - "r" /radio-slave

Si le D4 est équipé de la cellule radio-slave intégrée 32 canaux, vous pouvez activer cette fonction en pressant simultanément sur le bouton [7] et le bouton [12] (sortie D). Il vous est possible de sélectionner de 1 à 32 canaux en appuyant sur le sélecteur rotatif crante [13] (chaque cran = 1 canal). Les canaux 16 à 32 peuvent être subdivisés en sous canaux "a", "b", "c" ou "d".

Comment activer et désactiver les Fonctions Auxiliaires

Appuyez simultanément sur le bouton [7] et sur la fonction auxiliaire désirée - bouton [12] (A,B,C ou D). L'écran indicateur de Fonctions Auxiliaires [8] affiche la fonction sélectionnée et le D4 opère avec ces paramètres. Dans le cas où plusieurs Fonctions Auxiliaires sont selectionnées, l'écran affiche successivement toutes ces fonctions.

Pour supprimer une Fonction Auxiliaire, appuyez simultanément sur le bouton [7] et sur la fonction auxiliaire désirée - bouton [12] (A,B,Cou D). La mention "OFF" s'affiche sur l'écran indicateur et confirme l'annulation de la Fonction Auxiliaire. Dans le cas où aucune Fonction Auxiliaire n'est sélectionnée, l'écran indicateur [8] indique "---".

MEMORISATION

Il est possible de mémoriser trois configurations de puissance et de Fonction Auxiliaires.

Cela vous permet de memoriser facilement vos réglages, même les plus complexes. On peut ainsi travailler sur plusieurs scénarios d'éclairage pour lechioir de la(Meilleure option. Avec le logiciel "Profoto Studio",vous pouvez sauvegarder un très grand nombre de combinaisons de réglages (cf. page 37-43).

ATTENTION! En éteignant le D4 à l'aide du bouton "On/Standby" [3], le générateur ménorise le dernier paramétrage des sorties utilisées et des paramétrages "Fonctions Auxiliaires". Toutes ces informations sont mémorisées sur la sortie A.

A est utilisé en tant que "mémoire tampon" et ne peut êtreprogramme individuellement. ÀpRES remise en marche du D4 en pressant le bouton On/Standby [3], le générateur démarre automatiquement avec ces réglages. Pour éviter les erreurs, toutes les Fonctions Auxiliaires (à l'exception du radio-slave) stockées en mémoire sont désactivées si le D4 a été débranché. En complément, il est possible de stocker trois paramétrages complets sur B, C et D.

Comment sauvegarder :

1. ÀpRES avoir sélectionné votre puissance, appuyez sur le bouton RECALL/SAVE [11], le bouton TEST [18] s'éteint et un double bip sonore confirme que vous étes rentrédans le mode sauvegarde.
2. Tout en restant appuyé sur RECALL/SAVE [1], vous sélectionnerez la zone de mémorisation en pressant – au besoin – un des boutons de sortie B, C ou D.
3. Relachez le bouton RECALL/SAVE [11] et le bouton TEST [18] se rallume.

Comment rappeler les données sauvegardées?

1. Maintenir appuyer le bouton RECALL/SAVE [11]; le bouton TEST [18] s'eteint et un double bip sonore confirme que vous etes rentre dans le mode mémoire.
2. Appuyez rapidement sur le bouton B, C ou D [12], action qui vous permet d'acceder au contenu des données méorisées.
3. Relachez le bouton RECALL/SAVE [11] et un bip sonore coupé au bouton TEST [18] confirme le rappel des données.

CONSIGNES DE SECURITE

Les générateurs de la gamme D4 sont tous équipés de systèmes d'alerte autorisant une auto protection. Ainsi, la gestion de la ventilation se fait automatiquement et est calculée par microprocesseur. Le ventilateur se met en marche dans les cas ou la température ambiente est élevée où lorsque le générateur est sollicité intensivement. La vitesse de fonctionnement du ventilateur s'accélé si nécessaire. Dans le cas ou, pour des raisons externes au fonctionnement du D4, le générateur se met en surchauffe, un système de protection est activé. Les intervalles entre chaque recyclage deviennent plus importants et le recyclage peut être interrompu.

Une fois la température redescendue à un niveau acceptable, le générateur reprend son cycle normal d'utilisation.

Cette protection est activée uniquement dans des conditions extrêmes, comme par exemple, après obstruction des sorties de ventilation. Dans le cas où une torche connectée est défailleante (tube éclair qui refuse de déclencher...), un signal sonore continu est activé et le signe "---" apparait sur l'écran indicateur [10] de la torche concernée.

ATTENTION! Ne jamais obstruer les sorties destinées à la ventilation. Ne pas couvir le générateur pendant l'utilisation. Ne pas laisser le D4 dans une voiture en plein soleil. Eviter d'exposer le générateur à des températures extrêmes. Si tel est le cas, laisserze-le dans une piece à température ambiente, puis remettez-le sous tension. Un risque de condensation peut également se produit si le D4 a été entreprises dans un endroit humide et/ou froid et est utilisé ensuite dans des conditions de température plus élevée. Ne pas entreposer également à proximité de champs electro-magnétiques élevés. Si vous envisagez de ne pas utiliser votre générateur pendant un certain temps, rangez-le dans un endroit sec, à l'abri de l'humidité, de la poussière et des températures extrêmes.

CONNEXION USB

Il vous est possible de piloter à distance le D4 par ordinateur Macintosh® via une connexion USB. Le logiciel fourni de série (Profoto Studio) permet de gérer, entre autres, jusqu'à 127 générateurs en réseau, via câbles USB et système de type HUB, et cela, à partir d'un seul et unique ordinateur.

L'interface de ce logiciel pilote est un exemple de clarté : il est aussi intuitif que le panneau de commande du générateur.

La prise de connexion USB [15] se trouve sur le tableau de commande du générateur D4. Profoto offre une selection de cables USB spécifiques pour des résultats optimum.

Vous pouvez utiliser d'autres câbles spécifique mais dans ce cas, Profoto ne peut garantir les performances maximales.

En pages 37-43, vous trouvez toutes les informations nécessaires à l'utilisation du logiciel Profoto Studio, qui offre encore plus de fonctions que celles disponibles sur le tableau de commande.

Informations complémentaires

Température de couleur (TC)

Un accent particulier a eté mis sur la stabilité de la température de couleur. Cette caractéristique atteint sur le D4 un nouveau seuil grâce à une une nouvelle technologie baptisée "Hybrid Flash Technology". Les condensateurs sont divisés en plusieurs groupes, chacun étant pilote indépendamment par microprocesseur. Le résultat: aucune dérive de la température de couleur et une stabilité parfaite entre les éclairs quelque soit la puissance sollicitée.

Sur des prises de vues critiques, avec des systèmes d'acquisition numérique haute résolution, le D4 garantit une parfaite stabilité des résultats, même dans le cas d'utilisation de plusieurs torches en mode asymétrique.

Le D4 permet d'obtenir une TC équilibrée «Lumière du Jour'' avec un rendu neutre. Pourtant, un revêtement d'accessoires de façonne (intérieur argent, blanc, noir mat etc..), des éléments tels que les réflexions issues du milieu ambient ou destraitements spécifique d'optiques peuvent affecter le rendu final de l'image.

Il est possible d'adapter différents modès de cloches Pyrex et de tubes éclair sur les torches Profoto pour obtenir un rendu plus chaud ou plus froid. Ils seront dépolis, non traités,traités trois couches ou encore transparents.

NB: Pour obtenir une température de couleur plus chaude, il est conseillé de réduire la puissance du générateur en agissant sur le(s) sélecteur(s) rotatif(s) [13].

Stabilité des éclairs

Le D4 jouit d'une stabilité remarquable de puissance entre chaque éclair. Cette répétabilité est déterminante dans le cas de prises de vues numériques multi-shots.

En fait, cette stabilité de puissance entre chaque éclair correspond à moins de 1/100 éme de diaphragme, mesure indécelable par un flashmètre-posemètre.

Durée d'éclair

La durée d'éclair du D4 peut être réduite en agissant sur le(s) sélecteur(s) rotatif(s) [13].

En réduisant la puissance, la durée d'éclair devient plus courte. Ainsi la durée d'éclair obtinue avec un D4 1200 à basse puissance est de 1/7500 sec., caractéristique très utile pour figer des goutelettes d'eau ou les cheveux d'un modele en mouvement.

Les torches Acute2/D4 Twin et ProHead Twin sont à préconiser pour réduire encore davantage la durée d'éclair (car équipées de deux tubes éclair).

Exemple : dans le cas où 1200 Ws sont nécessaires à votre prise de vue, connectez une des prises du cable Y de votre torche sur le groupe A (en sélectionnant comme puissance 600 Ws) et branchez l'autre prise sur le groupe B (en sélectionnant également 600 Ws). Vous obtiendrez au final une puissance totale de 1200 Ws mais une durée d'éclair plus courte que si une seule torche avait été branchée sur le groupe A et réglee à 1200 Ws.

La durée d'éclair dans le premier exemple (avec la bi-tube) est de 1/1600 s contre 1/1000 s dans le second cas.

Groupes electrogenes

Un groupe électrogène peut émettre des créées de courant pouvant endommager le système électronique du générateur.

Si vous souhaitez connecter votre D4 à un groupe electrogène délivrant un courant de 190 V à 240 V, il est indispensable de brancher entre le générateur et le groupe, un Profoto ProGas2 (regulateur de tension). Il faut compter un ProGas par générateur. Un groupe electrogène de 3000 W convient pour un générateur D4 et 6000 Ws sont donc nécessaires pour l'utilisation de deux générateurs D4 2400.

ATTENTION! Des crêtes de courant répétées peuvent réduire la durée de vie des lampes pilote. Aussi, nous vous conseillons de travailler en mode _ PROP.

Garantie

Tous les générateurs et torches Profoto sont testés systématiquèment avant livraison.

Ils bénéficient d'une garantie d'usine de 2 ans (hors lampe pilote, tube éclair, cloche de protection, câbles de transmission et éléments d'usure).

Profoto ne saurait etre tenu responsable de toute erreur de manipulation ou de toute utilisation d'accessoires d'autres marques incompatibles avec notre systeme.

Pour toute intervention technique, nous vous invitons à contacter notre SAV Profoto local.

techniques

	Profoto D4 1200	Profoto D4 2400	Profoto D4 4800
Ouverture à 2m (ISO 100/21°)
Réflécteur Magnum (50°)	90	128	180
Réflécteur Standard Zoom	45	64	90
Réflécteur Standard Zoom avec parapluie	22	32	45
Puisance
Amplitude de réglage (par pas de 1/10 ou 1 diaph)	8 diaphs	8 diaphs	8 diaphs
Puisance Répartition	9-1200	19-2400	36-4800
	4 sorties asymétriques	4 sorties asymétriques	4 sorties asymétriques (A :100% max, B : 100% max. C : 50% max., D : 25% max.)
Lampes pilotes Consommat. max (fusibles recommendés)	4x 500W max	4x 500W max	4x 500W max
100V/60Hz	20A (10A)	20A (10A)	20A (10A)
120V/60Hz	15A (7,5A)	15A (7,5A)	15A (7,5A)
200V/50Hz	10A (5A)	10A (5A)	10A (5A)
230V/50Hz	10A (5A)	10A (5A)	10A (5A)

Les valeurs entre parenthèses correspondant dans le cadre d'une utilisation "normale" et avec 4 × lampes pilotes de 250 W à pleine puissance.

Les valeurs entre parenthèses sont celles obtenues avec la torche Profoto bi-tubes (Acute/D4 Twin).

Les tubes éclair linéaires des boîtes StripLight et StillLight, compte tenu de leur forme allongée, ne permettent pas d'obtenir des durées d'éclair aussi courtes que celles représentées ci-dessus.

	Profoto D4 1200	Profoto D4 2400	Profoto D4 4800
Durée de recyclage (position Fast)
100V/50Hz	0,07-1,40s.	0,09-2,60s.
120V/60Hz	0,07-1,20s.	0,09-2,20s.
200V/50Hz	0,07-1,40s.	0,09-2,60s.
200V/60Hz	0,07-1,20s.	0,09-2,20s.
230V/50Hz	0,07-1,20s.	0,09-2,20s.	0,12-4,40 s

ATTENTION! Les données communiques ci-dessus peuvent varier en fonction des variations de courant et de l'impédance du secteur utilisé.

Stabilité
Tension d'éclair	+/-0,4%	+/-0,4%	+/-0,4%
Puisance	moins de 1/100 éme de diaph. (indécelable par un flashmêtre)
Température de couleur (TC) (sur toute l'amplitude de réglage :	+/-150°K	+/-150°K	+/-150°K
Dimensions (incl. poignées):	29x28x20cm	32x28x20cm	36x28x20cm
Poids	10Kg	11,5 Kg	13,5Kg

La liberté de connexion sans fil (Radio Slave) Digital Wireless Freedom

La gamme de générateurs D4 propose en option la cellule Pocket Wizard® intégrée. Cette cellule réceptrice – de type radio slave – offre une capacité de 32 canaux/4 sous-canaux et permet de déclencher le D4 à distance, sans aucun cordon synchro (portée à plus de 100 m.). Cette cellule peut être utilisée avec les posemêtres-flashmêtres Sekonic® L-358 & L-608, qui permettent également de déclencher à distance le générateur D4. La cellule réceptrice Pocket Wizard intégrée est, bien entendu, compatible avec la gamme Pocket Wizard Plus® (4 canaux) et Pocket Wizard MultiMax®.

A noter que Profoto distribue la cellule émettrice Pocket Wizard Plus (4 canaux).

Que vous apporte le "Digital Wireless Freedom" ?

La suppression en studio ou sur site du cordon synchro (peu pratique et fiabilité limitee)
- Un posemètre-flashmètre permettant de déclencher à distance le ou les flashes sélectionné(s), tout en effectuant une mesure d'exposition de la lumière
- Possibilité de déclencher à distance le moteur d'un boîtier
- Dans le cas où vous boîtier est équipé d'une cellule émettrice Pocket Wizard intégrée, il est très facile de déclencher à distance le D4 sans aucun raccord synchro

Pour de plus amples informations, visitez www.pocketwizard.com (en anglais).

ATTENTION! Le système DWF fonctionne sur deux fréquences :

I. 344 MHz (USA)

II. 433 MHz (Europe)

Si vous ave un doute sur la fréquence autorisée sur le lieu de votre prise de vue, contactez cette distributeur Profoto le plus proche AVANT d'utiliser la cellule intégrée Pocket Wizard. Il est strictement interdit d'utiliser en Europe, un D4 équipé de la cellule Pocket Wizard - fréquence USA.

De même il est techniquement impossible d'utiliser une cellule émettrice Pocket Wizard – fréquence 433 MHz avec une cellule réceptrice Pocket Wizard – fréquence 344 MHz (et vice versa).

Pour vérifier la fréquence de la cellule réceptrice intégrée, débranchez le cable secteur du D4 après avoir mis en marche le générateur (bouton ON [8]). Puis rebranchez le cable secteur (sans toucher au bouton ON [8]). Pendant trois secondes, il vous est possible de vérifier sur l'écran indicateur des Fonction Auxiliaires [8], la fréquence disponible. Si votre générateur n'est pas équipé de cette option, la mention "no r" apparait.

Le logiciel Profoto Studio

Chaque générateur Profoto D4 est équipé et livré avec le logiciel "Profoto Studio". Ce dernier, particulièrement convivial, permet de pilotier le D4 à distance et offre encore plus de fonctions que celles figurant sur le tableau de commande. D'accès facile, les paramètres de réglage permettent de configurer le D4 d'un coup de souris.

En cliquant sur la fonction "GROUP", il est possible de creer et de controller plusieurs groupes de générateurs fonctionnant simultanement ou par intermittence (par exemple, l'un pour le fond, l'autre destiné à la source principale, le troisième comme lumière d'accent). Il est aussi possible de selectionner chaque groupe séparément, de les activer ou désactiver, d'ajuster à la hausse ou à la baisse les réglages...

Tous les paramètres peuvent être stockés d'une manière pratiquement infinie dans la mémoire de la centrale électronique du D4. Cette caractéristique permet de rappeler, de manière simple et rapide, ces paramètres, même dans le cas de configurations très complexes.

Mème si l'architecture du Software "Profoto Studio" est très proche des commandes du tableau de contrôle, nous vous conseillons une pratique intensive de ce Soft afin d'en maîtriser toutes ses subtilités.

Systèmes requis

Le Software "Profoto Studio" fonctionne sous Macintosh® OS X. La connexion USB 1 est également compatible USB 2.

Installation

1. Inséorer le CD-ROM "Profoto Studio" dans le lecteur de disque.
2. Double cliquer sur l'icone CD où figure le logo Profoto.
3. Pour installer les fichiers .pkg sur le disque dur de votre ordinateur :
4. Double cliquer sur le fjichier "FTDIUSB SerialDriver pkg" pour installer le driver.
   Vous avez besoin à ce moment là du mot de passer du propretaire du compte pour finaliser l'installation.
5. Redémarrer votre ordinateur.
6. Double cliquer sur le fjichier "Profoto Studio.pkg" pour installer le driver. Vous avez besoin à ce moment là du mot de passer du propriétaire du compte pour finaliser l'installation. Cette application est installé dans le fjichier "Applications folder". Dans le cas contraire, elle se trouve dans le fjichier "Profoto studio".
7. Les fichiers .pkg peuvent être maintainant suprimés.
8. Redémarrer votre ordinateur.
9. Connecter le(s) cable(s) USB du ou des D4 à votre Macintosh®.
10. En double cliquant sur l'icone "Profoto Studio" qui se trouve dans le fichier "Profoto Studio" lui même dans "Applications", vous accedez maintainant au pilotage à distance de votre D4.

Contrôle individuel (avec un seul générateur)

1. En cliquant sur l'onglet INDIVIDUAL, vous avez accès à toutes les fonctions requises pour pilotier le générateur D4. A chaque générateur connecté est affectée une tabulation particulière, affichée dans le champ "NAME".
2. Cliqueur la reférence du générateur que vous voulez utiliser.

Classée par nombres de série, il est possible d'attribuer à chaque générateur une description personnalisée en reentrant les données dans le champ NAME. Ces données sont sauvégardées en appuyant sur la touche ENTER de votre ordinateur.

1. Cliqueur sur FLASH POWER permet d'acceder aux réglages de puissance, lampe pilote, signal de recyclage et modes de recyclage du générateur sollicité. Chaque torche connectée peut être contrôle séparément sur les sorties A, B, C ou D. Le signal ON (situé dans les champs de contrôle) reste gris si aucune lampe torche n'est connectée et devient noir dés qu'une torche est connectée.
2. Il est possible d'ajuster la puissance sur chaque sortie en cliquant sur le champ réservé à cet effet (+ ou -) et par pas de 1/1 ou 1/10 diaphs.

En complément, la puissance de chaque torche est affichée en Ws. Si l'asymétrie désirée n'est pas atteignable, il est nécessaire de réduire la puissance de l'une des torches pour arriver au résultat souhaité.

Vou entendrez, dans ce cas, un signal d'advertissement. Simultanement, le niveau de puissance maximum pouvant etre obtenu apparait en lettres rouges pendant a peu prs cinq secondes au dessus du champ concerne.

(Veuillez vous reporter en page 23-24, pour de plus amples informations sur la répartition de la puissance sur le D4).

Dans la partie supérieure du champ de contrôle de la puissance, il vous est possible d'entre un nom ou d'ajouter une remarque sur la torche utilisée. Ces données sont sauvégardées en appuyant sur la touche ENTER de votre ordinateur.

Si vous souhaitez augmenter ou baisser simultanément la puissance de toutes les torches connectées (avec conservation des ratios), cliquez sur + ou - du champ MASTER.

1. Pour acceder aux fonctions auxiliaires (pour régler, entre autres, le canal de la cellule radio slave intégrée), il suffit de cliquer sur l'onglet "AUXILIARY". Vous avez alors la possibité d'agir sur toutes les fonctions – (se reporter en pages 27-29 pour de plus amples informations).
2. Pour sauvégarder toutes les données, cliquer sur "SAVE" située dans la case "STORE OPERATIONS". Il est possible de rappeller cette configuration en cliquant dans un premier temps sur le nom donné dans le champ "STORE", puis sur la tabulation "RECALL" située dans la case "STORE OPERATIONS" même si le générateur est en stand by ou disconnecté.

La quantité de configurations mémorisées est limitée par la mémoire morte de votre ordinateur.

Vous pouvez également vérifier les configurations déjà sauvegardées en cliquant sur "UNDO" (situé dans la case "STORE SELECTION"). Pour effacer une configuration sauvegardée, rentrer son appellation dans le champ "STORE" puis cliquez "DELETE" (dans la case "STORE SELECTION").

Pour contrôle plusieurs générateurs simultanément (création de groupes actifs)

Cette fonction permet de jouer sur la variation de puissance du réglage pour bracketer et pour affiner la puissance.

1. Cliquez sur l'onglet "ALL" pour acceder au contrôle de tous les générateurs en marche.
   Chaque D4 connecté fait l'objet d'une tabulation qui lui est propre.
2. Cliquez sur le champ du générateur sur lequel vous souhaitez apporter des modifications. Cliquez ensuite sur "FLASH POWER" pour acceder aux réglages de puissance, lampe pilote, signal de recyclage et modes de recyclage. La puissance totale sera ajustée proportionnellement aux réglages effectuels en mode "INDIVIDUAL". Si un ou plusieurs générateurs atteignent le maximum ou le minimum de la puissance, il n'est plus possible de jouer sur une variation de la puissance.

Les réglages effectuels en mode "ALL" sont prioritaires (dans le cas où un ou plusieurs générateurs sont régés selon différents modes de lampe pilote, les diodes vertes de seLECTION ne sont plus effectives). Dans ce cas,clinquer sur la fonction requise pour régler tous les générateurs sur un même et unique mode.

1. Il est possible d'ajuster la puissance sur chaque sortie en cliquant sur le champ réservé à cet effet (+ ou -) et par pas de 1/1 or 1/10 diaphs.

La puissance de la torche est exprimée en Ws et juste en desous, en diaph.

Se reporter en pages 23-24 pour de plus amples informations sur la répartition de la puissance.

Dans la partie supérieure du champ "ALL", il est possible de créé votre propre configuration.

1. Pour acceder aux fonctions auxiliaires (pour régler, entre autres, le canal de la cellule radio slave intégrée), il suffit de cliquer dans le champ "AUXILIARY". Vous avez alors la possibilité d'agir sur toutes les fonctions – (se reporter en pages 27-29 pour de plus amples informations).
2. Pour sauvégarder toutes les données, cliquez sur le champ "SAVE"itué dans la zone "STORE OPERATIONS". Il est possible de rappeler cette configuration en cliquant dans un premier temps sur le nom donné dans le champ "STORE", puis sur le champ "RECALL"itué dans la case "STORE OPERATIONS", même si le générateur est en stand by ou disconnecté.

La quantité de configurations mémorisées est limitée par la mémoire morte de votre ordinateur.

Vou puez égarlement vérifier les configurations déjà sauvegardees en cliquant sur "UNDO" (situé dans la case "STORE SELECTION"). Pour effacer une configuration sauvegardee, rentrez son appellation dans le champ "STORE" puis cliquez "DELETE"(dans la case "STORE SELECTION").

ATTENTION! Si vous cliquez sur le bouton TEST et que plus d'un générateur est connecté, chaque générateur va être déclenché l'un après l'autre. Il est donc possible de tester – via cette fonction – si tous les générateurs fonctionnent correctement.

Veillez à ce que les cellules photo-électrique de tous les générateurs soient débrayées (OFF dans la case SLAVE), sinon tous les générateurs partiront ensemble.

Constituer et contrôle des groupes de générateurs

Cette fonction peut s'avérer très utile dans le cas où vous souhaitez utiliser ensemble des générateurs formant des groupes séparés avec des groupes de générateurs se comportant comme un seul et unique générateur (par ex. un groupe de générateurs destinés à faire un fond blanc solidaires d'un groupe de générateurs dédiés à la lumière principale).

1. En cliquant sur l'onglet INDIVIDUAL, vous avez accès à toutes les fonctions requises pour piloter le générateur D4. A chaque générateur connecté est affecté une tabulation particulière.
2. Sélectionner le premier générateur que vous souhaitez affecter à votre configuration de groupe et nommer le dans le champ "GROUP". Puis, saugevarder ce nom en validant la touche ENTER de votre ordinateur.

Cette appellation est valable pour tous les autres générateurs que vous associerez. Pour les intégrer, la faire apparaitre dans le champ "GROUP" et cliquer sur le champ "SAVE" qui se trouve dans la zone "STORE OPERATIONS".

1. Cliquer sur la tabulation "GROUP" et selectionner le nom du groupe que vous souhaitez constituer. Dès lors, tous les générateurs rattachés à ce nom de groupe sont solidaires et ne peuvent plus être rattachés à une configuration de type "INDIVIDUAL".
2. Pour modifier les réglages sur un générateur rattaché au groupe correspondant, cliquer le champ du générateur qui figure dans la zone "GROUP". Pour acceder cette fois aux réglages du groupe entier, cliquer sur la tabulation indiquant le nom du groupe.

Se reporter à "Contrôler tous les générateurs" en page 40 pour plus d'informations.

1. Pour supprimer le groupe en question, Sélectionner son appellation dans le champ «GROUP», puis cliquer sur «DELETE GROUP».
2. Pour sauvégarder toutes les données d'un groupe de générateurs, cliquer sur la tabulation "SAVE" située dans la zone "STORE OPERATIONS". Il est possible de rappeller cette configuration en cliquant dans un premier temps sur le nom donné dans le champ "STORE", puis, sur la tabulation "RECALL" située dans la zone "STORE OPERATIONS" même si le générateur est en stand by ou disconnecté.

La quantité de configurations mémorisées est limité par la mémoire morte de votre ordinateur.

Vous pouvez également vérifier les configurations deja sauvegardées en cliquant sur "UNDO" (situé dans la zone "STORE SELECTION"). Pour effacer une configuration sauvegardée, rentrer son appellation dans le champ "STORE" puis cliquez "DELETE" (dans la zone "STORE SELECTION").

Lampe pilote "Smart max. Proportionnal"

Ce mode est uniquement accessible si vous pilotez le D4 avec le logiciel "Profoto Studio".

En activant le mode "SMART MAX PROP" qui se trouve dans le champ "MODEL", la torche délivrant le plus de puissance va automatiquement se câler en mode lampe pilote "MAX" et la torche à bassé puissance règlera automatiquement sa lampe pilote en mode "PROP".

La lampe pilote est configurée par le logiciel pour offrir une réelle proportionality entre tous les générateurs utilisés.

Ceci permet un meilleur contrôle du rendu des ombres portées dans le cas où plusieurs D4 sont utilisés simultanément.

Il est vivement conseilé d'harmoniser la puissance des lampes pilote utilisées sur les différentes torches (250 W ou 500 W), de manière à tirer le meilleur partie de cette fonction.

Novembre 2004

Les données techniques et les caractéristiques de ce manuel peuvent varier d'un pays à l'autre et sont susceptibles de toute modification sans préavis. Merci de contacter votre distributeur local pour toute information complémentaire.

Photos: Jan Fridlund/Gert Jansson/GP/Profoto. Production: AB fjellis.com

Ref:334045
