Pour ce faire, enlevez d’abord la fiche de la prise murale du boîtier et veillez à ce que personne d’autre ne remette la fiche dans la prise murale avant que vous n’ayez terminé. Eléments rotatifs Le HRU3BV(N) comporte des éléments mécaniques rotatifs. Si vous enlevez la fiche de la prise murale, ces éléments continuent de tourner pendant quelques secondes. Après avoir enlevé la fiche de la prise, attendez dès lors 10 secondes au minimum avant d’ouvrir l’unité afin que l’hélice soit complètement à l’arrêt.

Remise en place des bouches et grilles La bouche doit toujours être replacée au même endroit. Par conséquent, ne tournez pas la bouche pendant le nettoyage ou marquez le réglage avant de commencer à nettoyer. Si les bouches sont permutées ou réglées différemment, les quantités d’air ventilé ne seront plus correctes et le fonctionnement du système de ventilation ne sera plus optimal. Il est alors possible que votre salle de bains reste humide trop longtemps, que la température de vos toilettes soit trop fraîche ou que votre cuisine sente le renfermé.

1. Pourquoi une ventilation

Dans le passé, les maisons étaient loin d’être aussi bien isolées qu’aujourd’hui. L’air s’enfuyait par d’innombrables interstices, dans les murs, les sols, les fenêtres et la toiture. Toutes ces ouvertures permettaient la circulation d’une quantité d’air relativement importante dans la maison. Par temps légèrement venteux, le volume d’air pouvait être renouvelé de trois à quatre fois par heure. Les pertes d’énergie étaient par conséquent considérables. La ventilation, en revanche, était excellente.

Les techniques de construction ont toutefois évolué. Dans la mesure du possible, les sols, les murs et les toitures sont désormais munis d’une forte couche d’isolation. Les fenêtres possèdent un double, voire un triple vitrage. Toutes ces mesures permettent d’augmenter l’étanchéité à l’air. C’est une erreur de croire que votre habitation sera suffisamment ventilée en ne comptant que sur l’aération naturelle. L’installation d’un système de ventilation est une absolue nécessité dans une maison étanche à l’air afin d’éviter tout problème d’humidité, de moisissure et de santé. Taux d’humidité dans l’habitation Une mauvaise utilisation du système de ventilation en combinaison avec l’isolation élevée des habitations contemporaines laisse le champ libre à l’humidité. Le taux d’humidité dans les habitations peut entraîner des problèmes de santé et même, endommager le bâtiment (moisissure, acariens, champignons…). Une famille de quatre personnes produit quotidiennement 14 à 20 litres d’humidité en respirant, en dormant, en cuisinant, en nettoyant,

en faisant la vaisselle, en se lavant, en arrosant les plantes, etc. En outre, de nombreux produits comme le textile, les tapis, les parquets, les journaux et les cigarettes contiennent des substances nocives qui peuvent affecter la santé.

L’humidité sous forme de vapeur d’eau et les odeurs doivent dès lors être évacuées. Quelques chiffres: de 5 à 20 % de la population souffrent d’une affection des voies respiratoires ; le nombre de mites de poussière a été multiplié par 100 en 25 ans ; le nombre de personnes asthmatiques a doublé durant les 15 dernières années. De nombreuses études scientifiques montrent que la lutte contre l’humidité dans les habitations contribue fortement à la diminution des réactions allergiques chez les personnes victimes d’une affection des voies respiratoires.

Utilisez correctement votre système de ventilation

La ventilation coûte de l’énergie, mais une utilisation correcte du système de ventilation vous permet de limiter au maximum les pertes en énergie.

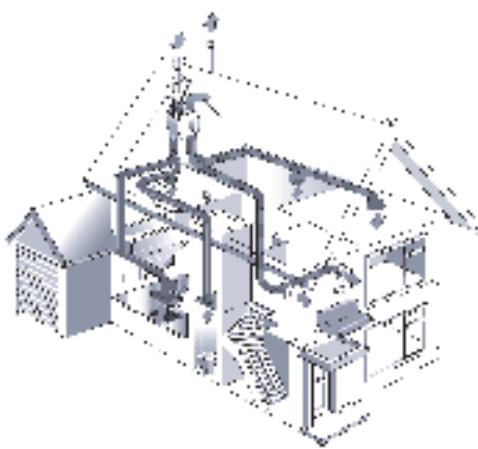

Votre habitation est équipée d’un système de ventilation équilibré avec récupération de chaleur signé Codumé. Ce système peut fortement contribuer à un climat intérieur sain et à un niveau de confort optimal. En outre, les coûts en énergie sont moins élevés qu’avec tout autre système de ventilation. Toutefois, le système de ventilation équilibré ne peut fonctionner correctement que si vous l’utilisez et l’entretenez judicieusement.

5 à 20 % de la population souffrent d’une affection des voies respiratoires ; le nombre de mites de poussière a été multiplié par 100 en 25 ans ; le nombre de personnes asthmatiques a doublé durant les 15 dernières années.

Il ressort d’études que la lutte contre l’humidité dans les habitations contribue fortement à la diminution des réactions allergiques chez les personnes souffrant d’une affection des voies respiratoires. Une utilisation et un entretien corrects de votre système de ventilation équilibré vous en donnent la possibilité !

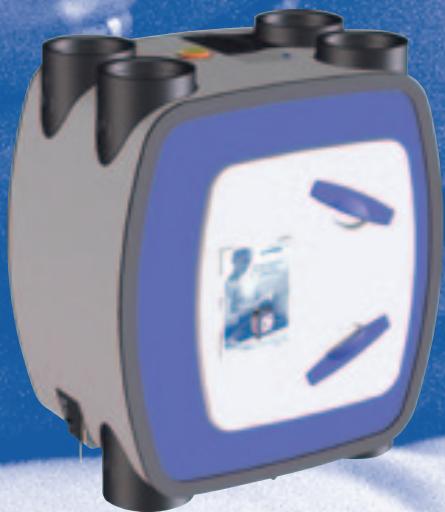

L’unité centrale du système de ventilation

équilibré de votre habitation est le récupérateur de chaleur HRU3BV(N). Cette unité renferme deux moteurs. Le premier pour l’extraction d’air, le deuxième pour la pulsion. L’air est aspiré de la cuisine, de la salle de bains, des toilettes et éventuellement d’une buanderie à travers des conduites. Dans la cuisine, l’air est aspiré au moyen d’une hotte aspirante sans moteur ou de la hotte à haut rendement Codumé (hotte HR) et à travers une ou plusieurs bouches d’aspiration. Ces bouches d’aspiration se trouvent également dans la salle de bains, dans les toilettes et dans tout autre local humide. Extraction et pulsion d’air Avant d’être rejeté à l’extérieur, l’air vicié est filtré et passe par l’échangeur de chaleur. Après filtration, l’air extérieur frais passe lui aussi par l’échangeur de chaleur. Les deux flux d’air se côtoient dans l’échangeur de chaleur sans se mélanger. C’est ce qui permet de transmettre la 6

Même si l’échange de chaleur permet de préchauffer l’air extérieur frais, le système de ventilation équilibré ne peut être considéré comme un système de chauffage. Son objectif est de contribuer à rendre votre habitation confortable et saine tout en limitant les dépenses d’énergie.

Dispositif contre la surcharge Lors de la conception de l’installation, on se base sur un espace de 1,5 cm entre les portes intérieures et le revêtement de sol. Au besoin, il peut être nécessaire de raboter les portes.

By-pass et protection contre le gel

L’unité de récupération de chaleur HRU3BV(N) est

équipée d’un clapet de by-pass entièrement intégré dans l’unité. Cette soupape permet, le cas échéant, d’injecter directement l’air extérieur frais dans le système au lieu de passer par l’échangeur thermique. Il n’y a alors aucun échange de chaleur entre l’air plus chaud extrait de l’habitation et l’air pulsé plus froid aspiré de l’extérieur. L’air extérieur frais est directement injecté dans le bâtiment, ce qui constitue un avantage en été. 4.2 Protection contre le gel

L’unité de récupération de chaleur HRU3BV(N) est protégée contre le gel. Le dispositif est constitué d’un clapet antigel spécial intégré sur la face supérieure de l’unité. La protection contre le gel est entièrement automatique.

Fonctionnement de la protection contre le gel L’air extérieur (froid) injecté dans l’unité de récupération de chaleur est partiellement réchauffé par l’air extrait hors de l’habitation. Cet échange de chaleur a lieu lorsque les deux flux d’air passent par l’échangeur thermique. Il est possible que la température de l’air extrait s’approche du point de congélation étant donné que cet air est refroidi par l’air froid qui est injecté depuis l’extérieur. Dans ce cas, l’unité ouvre régulièrement le clapet antigel et aspire de l’air chaud depuis l’habitation. Cet air chaud est mélangé avec l’air froid aspiré depuis l’extérieur. La température de l’air pulsé sera donc plus élevée et l’air extrait dans l’échangeur thermique restera au-dessus du point de gel. Par conséquent, l’unité ne gèlera pas.

Le maintien de l’équilibre des flux d’air

Une ventilation équilibrée permet de pulser une quantité d’air depuis l’extérieur égale à la quantité d’air extraite de l’habitation. Par conséquent, lors de l’enclenchement de la protection contre le gel, le ventilateur qui aspire de l’air extérieur tournera plus vite. Ce faisant, la quantité d’air aspirée depuis l’extérieur reste égale à la quantité d’air extraite de l’habitation. La quantité totale d’air pulsé augmente dès lors à un niveau équivalent à la quantité qui est extraite de l’habitation via le clapet antigel. En cas de températures encore plus basses, l’ouverture de la soupape de gel n’est plus suffisante. C’est pourquoi le ventilateur de pulsion tournera moins vite et le ventilateur d’extraction tournera plus vite. L’air reste ainsi à une température supérieure à zéro. Apparaît alors un déséquilibre temporaire (la quantité d’air aspirée depuis l’extérieur n’est plus égale à la quantité d’air extraite de l’habitation). Si la température augmente, l’unité remet les ventilateurs à leurs valeurs d’origine. L’unité se rétablit d’ellemême ; la ventilation est à nouveau équilibrée. 4.3 Electronique

L’électronique joue également un rôle important dans l’unité. Si vous commandez l’interrupteur à

3 positions, l’électronique exécute votre ordre. Le moteur tourne à la vitesse souhaitée et vous disposez alors d’une ventilation suffisante. L’électronique consiste en un circuit imprimé de base et un module à radiofréquence optionnel qui vous permet d’étendre l’unité de ventilation avec une commande à radiofréquence. L’utilisateur doit éviter tout contact avec l’électronique. Les composants peuvent en effet se trouver sous tension.

HRU3BV(N) est conçu afin de garantir une perte de chaleur et des coûts en énergie minimaux tout en fonctionnant convenablement.

Le HRU3BV(N) Codumé propose plusieurs possibilités de commandes : commutateur à trois positions conventionnel ; commutateur de commande à radiofréquence. Interrupteur à trois positions conventionnel Le HRU3BV(N) peut être commandé au moyen d’un interrupteur à trois positions de type RS3N. Il permet d’enclencher les positions basse, moyenne et haute. La position basse est utilisée pendant la nuit, la position moyenne pendant la journée lorsque la maison est occupée et la position haute lorsque l’on cuisine, se douche ou prend un bain. Si vous souhaitez pouvoir commander l’unité depuis plusieurs endroits, Codumé vous recommande d’utiliser la commande RFT qui ne nécessite aucun câblage supplémentaire. Interrupteur sans fil RFT Cet interrupteur de commande RFT (émetteur) peut être utilisé en tant qu’interrupteur à trois positions avec fonction minuterie. Cet interrupteur de commande permet de mettre

l’unité dans trois positions (capacités), à savoir la position basse, la position moyenne et la position haute.

La position basse est utilisée pendant la nuit ; la position moyenne pour la journée lorsque la maison est occupée ; la position haute est utilisée lorsque l’on cuisine, se douche ou prend un bain. En outre, l’interrupteur dispose d’une fonction minuterie. En appuyant sur le bouton minuterie, l’unité tournera à un moment donné en position haute. A l’arrêt de la minuterie, l’unité repassera en position basse. La durée de la minuterie dépend du nombre de fois où la minuterie est commandée successivement : une pression sur le bouton de minuterie pour 10 minutes en position haute ; deux pressions sur le bouton de minuterie pour 20 minutes en position haute ; trois pressions sur le bouton de minuterie pour 30 minutes en position haute. Si la position 1, 2 ou 3 est sélectionnée pendant le fonctionnement de la minuterie, la minuterie s’éteint et l’unité fonctionnera en permanence à la position sélectionnée.

Possibilités de combinaison

L’interrupteur de commande RFT peut être combiné avec un interrupteur à trois positions Codumé de type RS3N. Dans cette configuration, l’interrupteur commandé en dernier lieu déterminera la vitesse de l’unité. Il est donc possible que l’interrupteur à trois positions conventionnel soit mis en position haute, après quoi l’interrupteur de commande RFT remet l’unité en position basse. Dans ce cas, l’interrupteur à trois positions conventionnel indique une position haute alors que l’unité tourne en réalité en position basse.

Dans une nouvelle construction, on trouve quelque 2.000 litres d’humidité dans les sols et les murs. Cette humidité doit être extraite de l’habitation. Codumé vous recommande de ventiler davantage votre habitation durant les premiers mois. Pour ce faire, remplacez le nombre d’heures en position basse par la position moyenne.

à long terme et permettent d’injecter de l’air pur dans votre habitation. C’est important pour votre santé. Vous devez les contrôler, les nettoyer plusieurs fois par an et, le cas échéant, remplacer ces filtres régulièrement afin que la ventilation reste toujours suffisante. Vous pouvez nettoyer les filtres en les lavant à la main.

Nettoyage des grilles sans filtre Les grilles sans filtre peuvent être retirées de l’ouverture (rotation vers la gauche). Avant de nettoyer la grille dans l’eau chaude (avec du détergent), la bague en plastique cellulaire doit être enlevée. Une fois propre, la grille peut être replacée dans l’ouverture par un mouvement rotatif vers la gauche. Replacez toujours chaque grille dans leur local d’origine.

Les filtres HRU3BV(N)

L’entretien par l’utilisateur se limite au nettoyage des filtres. Afin de garantir un bon fonctionnement de l’appareil à long terme, les filtres doivent être nettoyés ou remplacés régulièrement. Dans le tableau ci-dessous vous trouverez le délai moyen pour l’entretien ou le remplacement des filtres. Tout dépend de la situation. L’appareil est fourni avec 2 filtres G3. Jusqu’à 3 mois après réception du bâtiment, il est à conseiller de nettoyer les filtres tous les mois. Après, il faut les remplacer. Le premier set de filtres (gratuit) peut être demandé par l’utilisateur via internet: http://www.codume.com/hru_users (plus d’info en page 17). Attention : le filtre G3 diffère du filtre G4 ou F7. Filtre G3 Enlevez le vieux filtre du support ; Nettoyez le filtre encrassé (aspirez) ou prenez un nouveau filtre ; Mettez le filtre nettoyé ou neuf dans l’appareil ; Rebranchez le câble d’alimentation dans la prise murale.

Remplacement filtres du HRU 3BV(N)

2. Basculez le cadre métallique de support de filtre vers le haut.

3. Enlevez le filtre du cadre métallique.

4. Remettez un nouveau filtre sur le cadre métallique, et réengagez-le derrière les crochets en plastique du tiroir.

montée au-dessus de ce siphon. Ce T est équipé d’un capuchon avec une bague en caoutchouc, ce qui permet d’ajouter facilement de l’eau dans le siphon.

Une opération indispensable pour maintenir ou rétablir le niveau du siphon.

Filtre à moustiques.

Il est conseillé de nettoyer les filtres à moustiques une fois par an. Voici comment procéder : Retirez la prise d’alimentation ; Enlevez le capuchon jaune au-dessus de l’appareil ; Mettez le flexible de l’aspirateur dans le trou à aspirer ; Tous les encrassements (moustiques, …) sont enlevés ; Remettez le capuchon jaune et branchez l’appareil. Des sets de filtres neufs pour le HRU3BV(N) sont disponibles chez Codumé s.a. au tél. 02/511 20 10 ou sur notre site internet www.codume.eu Evacuation de la condensation Dans l’unité de récupération de chaleur, l’air vicié chaud passe dans l’échangeur de chaleur le long du flux d’air externe frais plus froid (ces flux d’air sont entièrement séparés l’un de l’autre). Cette procédure provoque souvent la formation de condensation. Pour évacuer l’eau de condensation, le HRU3BV(N) est équipé d’une évacuation de condensation. Cette évacuation consiste en un raccord en PVC d’un diamètre externe de 40 mm. L’installateur doit raccorder ce raccord aux égouts à l’aide d’un tuyau amovible équipé d’un caoutchouc d’étanchéité. Un siphon avec une différence de niveau de minimum 50 mm est installé dans ce raccord. Une pièce en T avec une dérivation à 45°C est également

Il est recommandé de faire exécuter le nettoyage de l’évacuation de la condensation par un installateur agréé.

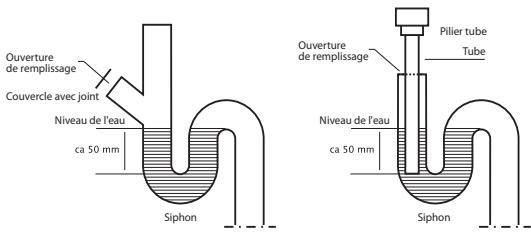

Raccord fixe avec ouverture de remplissage Si le siphon s’assèche, l’air des égouts sera évacué vers l’extérieur en passant par l’unité et le ventilateur d’extraction. Cette situation peut entraîner la formation de mauvaises odeurs, de même qu’une petite diminution de la capacité d’extraction. C’est pourquoi nous recommandons de remplir le siphon une fois tous les trois mois. L’évaporation sera la plus forte pendant l’été. Mauvaise odeur lors du raccordement d’un tuyau d’évacuation de l’eau de condensation L’absence d’eau dans le siphon permet une liaison directe avec les égouts. Ce qui risque de provoquer des mauvaises odeurs. Vous pouvez résoudre ce problème en remplissant le siphon par l’ouverture de remplissage. Une bonne extraction des vapeurs de cuisine et de cuisson est garantie par la hotte aspirante. Cette hotte est raccordée au système de ventilation équilibré. Vous pouvez opter pour une hotte aspirante standard sans moteur ou une hotte à haut rendement de Codumé. Ouverture de remplissage

Ouverture de remplissage

Cette technique spéciale de rideau d’air permet d’extraire directement 80 à 90 % des vapeurs de cuisson, alors que le rendement des hottes traditionnelles sans moteur ne dépasse pas les 35 % en règle générale. La hotte HR Codumé est disponible en différents modèles. Veuillez contacter votre cuisiniste ou Codumé sa pour de plus amples informations.

La hotte HR La hotte HR (haut rendement) est spécialement conçue pour les habitations équipées d’un système central de ventilation. Cette hotte est munie d’un ventilateur d’appoint. Il s’agit d’un ventilateur d’injection qui crée un rideau d’air autour de la plaque de cuisson. En raison de l’aspiration de l’air au-dessus de la plaque de cuisson, ce rideau d’air est courbé vers l’intérieur, ce qui permet de garder les vapeurs de cuisson

Rideau d’air autour de la plaque de cuisson

La garantie comprend la fourniture gratuite par Codumé sa d’un module de remplacement motorisé à hélice.

La garantie ne couvre pas :

Les frais de démontage et de montage ; Les pannes qu i, selon nous, sont la conséquence d’une manipulation inadéquate, de négligence ou d’un accident ; Les pannes qui sont la conséquence de la manipulation ou de la réparation par des tiers sans notre autorisation ; Les pannes qui sont la conséquence d’un entretien non régulier et/ou non professionnel. Pour le renvoi du module motorisé à hélice défectueux, l’installateur doit contacter Codumé sa - +32 2 511 20 10. L’installateur se verra attribuer un numéro de retour. Le module motorisé à hélice doit être renvoyé en mentionnant ce numéro de retour à : Codumé s.a. 16-20 rue d’Enghien 1080 Bruxelles Cette carte de garantie doit être complétée à la date de l’installation et être conservée par l’utilisateur.

également à la directive machine 89/392CCE (y compris 91/368/CCE, 93/44/CCE et 93/68/CCE).

Déclaration de conformité UE

Panne dans l’alimentation de la prise

Pas ou peu d’air sort

La protection contre le gel est

des grilles d’admission

les grilles d’évacuation

Gouttes d’eau sur la face inférieure

Evacuation de condensation bouchée.

L’évacuation de condensation

Le ventilateur subit un frottement ou est défectueux.

Plus d’eau dans le siphon.

L’évacuation d’eau de condensation n’est

Dès réception, nous vous ferons parvenir gratuitement 1 jeu de filtres. Numéro de série Le numéro de série de votre groupe de ventilation HRU3BVN se trouve sur la face avant, à l’emplacement de ce manuel d’utilisateur. Le numéro de série commence par HRU, suivi par 2 lettres et 7 chiffres.

Il existe deux types de filtres différents, le filtre G4 et le filtre F7. Les poignées de ces filtres sont accessibles sur la porte avant, aucun démontage n’est donc nécessaire.

6 mois et de le remplacer tous les 18 mois. Réf : FIHRUG4 Le filtre F7

Ce type de filtre est anti-pollen. Nous conseillons ce filtre pour les personnes souffrant d’allergies. Ce filtre doit également être nettoyé tous les 6 mois et remplacé tous les ans.

Réf : FIHRUF7 Les fréquences de remplacement sont données à titre indicatif, sans engagement de notre part. Elles peuvent varier fortement selon l’environnement plus ou moins poussiéreux et pollué où est situé le groupe HRU3BVN

Des systèmes de ventilation qui améliorent le confort tout en consommant moins d’énergie?

Pour Codumé, c’est déjà une réalité. Les produits et les services de Codumé font probablement partie de votre vie quotidienne sans que vous le sachiez. Dans votre immeuble. Pendant vos loisirs. Là où vous travaillez. Car, dans tous les lieux où se déploie l’activité humaine, nous concevons et installons des systèmes de ventilation & traitement d’air. Dans les habitations privées, les bureaux et les usines. Dans les magasins et les restaurants. Dans les complexes sportifs, les hôtels et les musées. Les habitants, les utilisateurs et les propriétaires de ces bâtiments ont toujours les deux mêmes exigences. Ils réclament d’une part le confort maximal. Et veulent diminuer le plus possible leur consommation d’énergie. À première vue, ces deux exigences semblent contradictoires. Chez Codumé, nous sommes convaincus qu’elles sont parfaitement conciliables. Nous vous le prouverons grâce au professionnalisme, à l’engagement et aux capacités d’innovation de nos collaborateurs. Grâce aussi à nos chiffres et aux résultats de nos tests. Et s’il vous fallait une preuve supplémentaire, la satisfaction de nos donneurs d’ordre et de nos utilisateurs saura vous convaincre
