Type de produit	Ventilateur d'extraction
Marque	CODUME
Modèle	AXN125
Diamètre de raccordement	125 mm
Montage	Mural et plafond
Alimentation électrique	230 V ~ 50 Hz (standard) ou 12 V (version SV)
Protection	Double isolation (classe II)
Fonctions	Extraction avec clapet anti-retour, minuterie réglable, sonde d'humidité réglable (selon version)
Câblage	2 ou 3 fils 1,5 mm², interrupteur bipolaire 3 mm
Longueur maximale du flexible	3 m
Température de fonctionnement max	40 °C
Nettoyage	Grille amovible, nettoyage avec chiffon humide, ne pas immerger
Sécurité	Couper l'alimentation avant intervention, ne pas exposer à une source de chaleur directe
Accessoires fournis	Grille intérieure, grille extérieure, traversée de mur (optionnel)
Entretien	Nettoyage régulier de la grille, pas de solvants
Réparabilité	Grille et clapet anti-retour accessibles, pièces de rechange disponibles

FOIRE AUX QUESTIONS - AXN125 CODUME

Comment installer le ventilateur AXN125 en montage mural ?

Pour un montage mural, commencez par enlever la grille intérieure à l'aide d'un tournevis. Coupez la traversée de mur ED à la dimension souhaitée. Fixez solidement le ventilateur dans les trous prévus avec des vis n°8, en veillant au libre fonctionnement du clapet anti-retour. Raccordez le câble électrique selon les schémas. Fixez la grille extérieure avec des vis adéquates. Enfin, replacez la grille intérieure en veillant à ne coincer aucun fil.

Comment installer le ventilateur en montage plafond ?

Enlevez la grille intérieure. Pratiquez une ouverture dans le plafond pour le ventilateur et le câble. Retirez les deux parties du clapet anti-retour puis fixez solidement le ventilateur au plafond avec des vis. Raccordez le ventilateur (voir schémas électriques). Placez un flexible sur l'extrémité libre et fixez-le hermétiquement avec un collier de serrage. Limitez la longueur du flexible à 3 m pour le modèle AXN125.

Comment nettoyer le ventilateur ?

Avant tout nettoyage, coupez l'alimentation électrique. Enlevez la grille intérieure. Nettoyez la grille et le ventilateur avec un chiffon humide, éventuellement avec un peu de détergent doux. Ne jamais immerger le ventilateur. Après nettoyage, replacez la grille. N'utilisez pas de solvants.

Quelles précautions de sécurité dois-je prendre avant d'installer le ventilateur ?

Coupez toujours l'alimentation électrique avant toute intervention. Vérifiez l'absence de câbles électriques ou de tuyaux dans le mur avant de percer. Ne placez pas le ventilateur à un endroit où la température dépasse 40 °C. Assurez-vous que l'entrée d'air de compensation est suffisante si un appareil à combustion est présent dans la même pièce.

Comment régler la minuterie et la sonde d'humidité ?

Pour régler la minuterie, utilisez un tournevis pour tourner la molette de réglage dans le sens des aiguilles d'une montre pour augmenter le temps de fonctionnement, et dans le sens inverse pour le diminuer. Pour la sonde d'humidité, tournez dans le sens des aiguilles pour augmenter la sensibilité, inversement pour la diminuer. Les réglages sont préréglés en usine.

Quel type de câble électrique utiliser pour le raccordement ?

Utilisez un câble à 2 ou 3 fils de section 1,5 mm². Les ventilateurs AXN ont une double isolation, ils ne nécessitent pas de raccordement à la terre. Raccordez via un interrupteur bipolaire avec une séparation de contact d'au moins 3 mm. Si raccordé à un circuit d'éclairage de 5 A max, un fusible local n'est pas indispensable.

Le ventilateur AXN125 peut-il fonctionner en 12 V ?

Oui, il existe une version SV (basse tension 12 V). Dans ce cas, utilisez un transformateur dédié (un seul ventilateur par transfo). La longueur maximale du câble entre le ventilateur et le transfo dépend de la section : 2,3 m pour du 0,75 mm², 3 m pour du 1 mm², 4,5 m pour du 1,5 mm². Installez le transfo hors de la zone de sécurité (baignoire, douche) et à l'abri de l'eau et de la chaleur supérieure à 40 °C.

Comment accéder au bornier électrique ?

Avant de raccorder, ôtez le couvercle de sécurité au centre de l'appareil à l'aide d'une pince. Effectuez les connexions selon les schémas. Après le raccordement, replacez le couvercle dans son emboîtement d'origine. Si vous utilisez du câble souple, utilisez l'attache et les vis fournies.

Quelle est la hauteur recommandée pour l'installation du ventilateur ?

Nous recommandons de placer le ventilateur à une hauteur moyenne de 1,8 m. Laissez un espace libre d'au moins 75 mm autour du ventilateur pour permettre le démontage de la grille intérieure.

Que faire si la grille intérieure ne se remet pas en place ?

Assurez-vous qu'aucun fil électrique n'est coincé. Alignez correctement les lamelles plastiques avec les encoches du ventilateur. Inclinez la grille et poussez jusqu'à ce qu'elle s'enclenche. Si le clapet anti-retour est mal positionné, il peut gêner la mise en place ; vérifiez son bon fonctionnement.

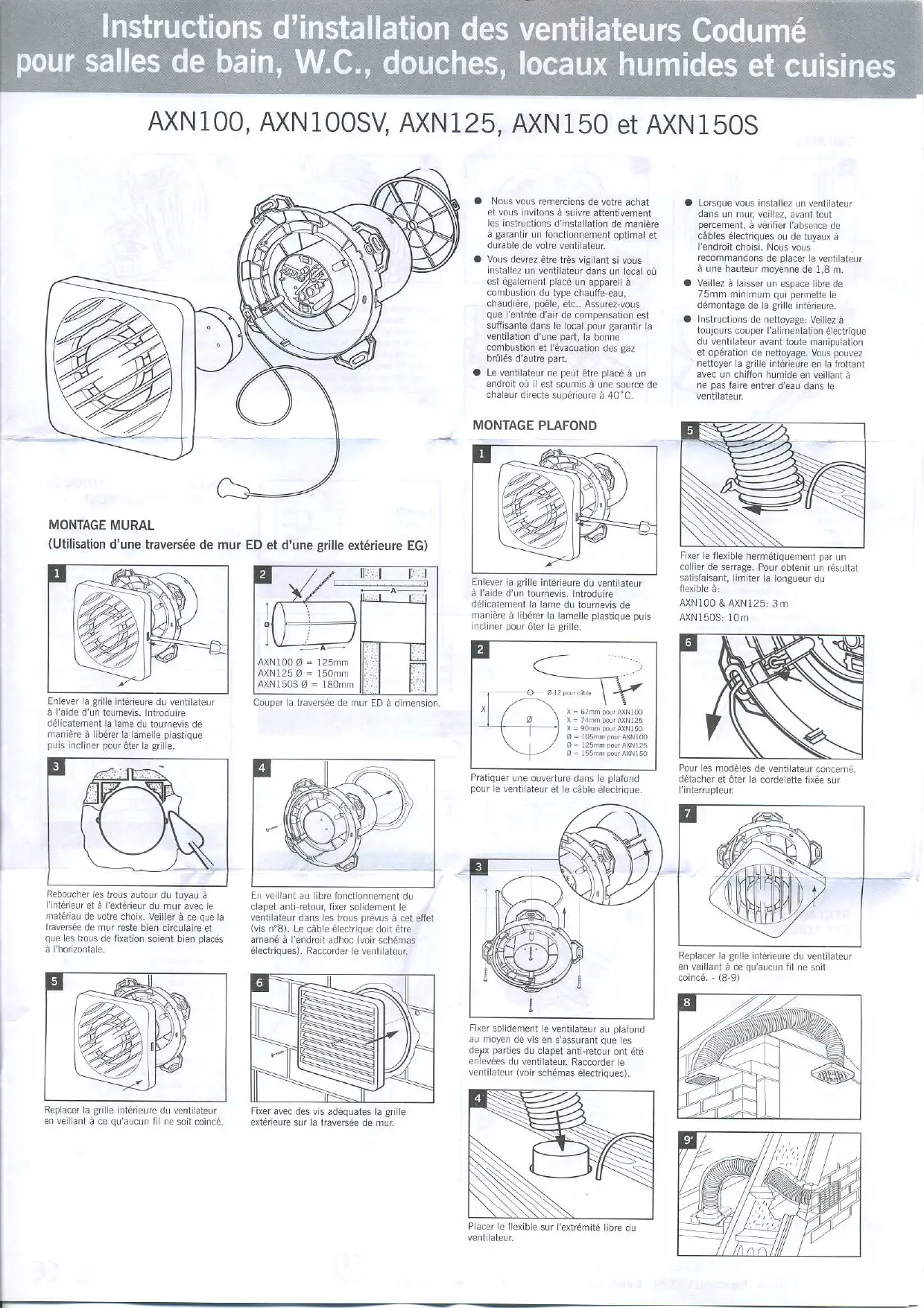

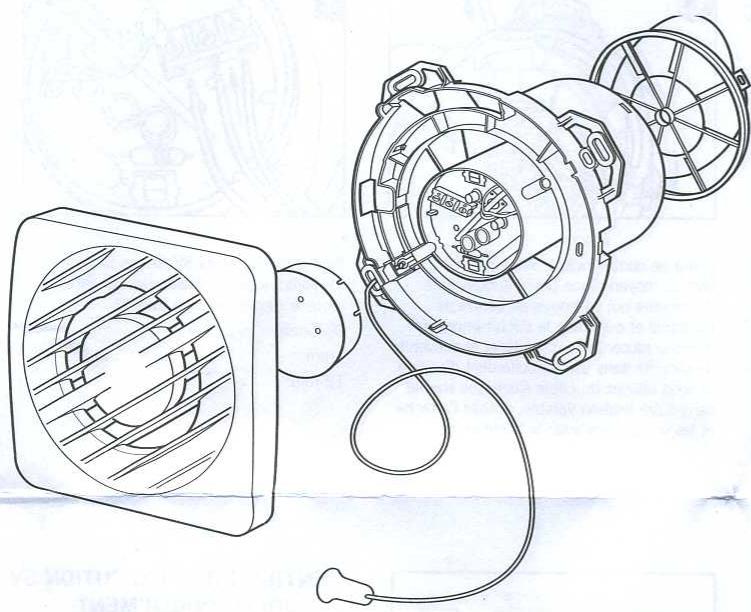

MODE D'EMPLOI AXN125 CODUME

Montage MURAL

(Utilisation d'une traversée de mur ED et d'une grille extérieure EG)

Enlever la grille intérieure du ventilateur à l'aide d'un tournevis. Introduire délicatement la lame du tournevis de manière à libérer la lamelle plastique puis incliner pour ôter la grille.

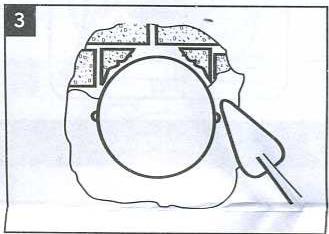

Reboucher les trous autour du tuyau à l'intérieur et à l'extérieur du mur avec le matériel de votre choix. Veiller à ce que la traversée de mur reste bien circulaire et que les trous de fixation soient bien placés à l'horizontal.

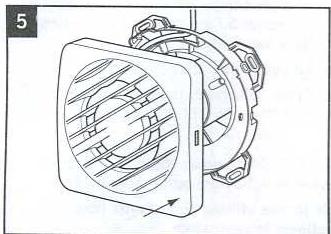

Remplacer la grille intérieure du ventilateur en veillant à ce qu'aucun fil ne soit coincé.

Couper la traverse de mur ED à dimension.

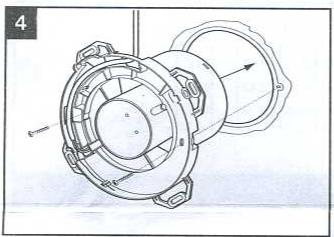

En veillant au libre fonctionnement du clapet anti-retour, fixer solidement le ventilateur dans les troughs prévus à cet effet (vis n°8). Le câble électrique doit être amené à l'endroit ad hoc (voir schémas électriques). Raccorder le ventilateur.

Fixer avec des vis adéquates la grille extérieure sur la travéesse de mur.

• Nous vous remercions de votre achat et vous invitons à suivre attentivement les instructions d'installation de manière à garantir un fonctionnement optimal et durable de votre ventilateur.
• Vous devrez être très vigilant si vous installez un ventilateur dans un local où est également placé un appareil à combustion du type chaffeur-eau, chaudière, poêle, etc. Assurez-vous que l'entrée d'air de compensation est suffisante dans le local pour garantir la ventilation d'une part, la bonne combustion et l'évacuation des gaz brûlés d'autre part. Le ventilateur ne peut être placé à un endroit où il est soumis à une source de chaleur directe supérieure à 40°C.

Montage plafond

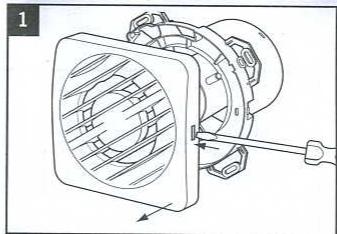

Enlever la grille intérieure du ventilateur à l'aide d'un tournevis. Introduire délicatement la lame du tournevis de manière à libérer la lamelle plastique puis incliner pour ôter la grille.

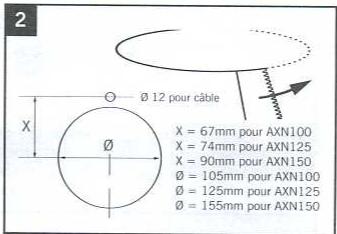

Pratiquer une ouverture dans le plafond pour le ventilateur et le câble électrique.

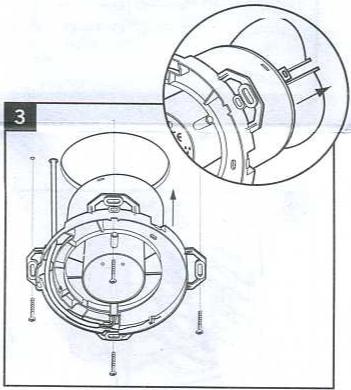

Fixer solidement le ventilateur au plafond au moyen de vis en s'assurant que les deux parties du clapet anti-retour ont été enlevées du ventilateur. Raccorder le ventilateur (voir schémas électriques).

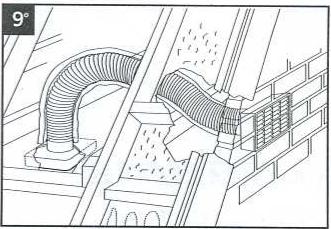

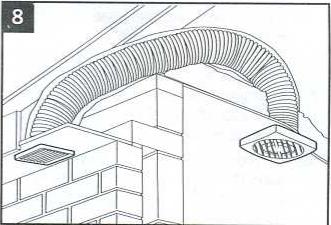

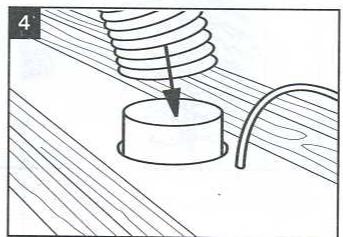

Placer le flexible sur l'extrémité libre du ventilateur.

Lorsque you instalze un ventilateur dans un mur, veillez, avant tout percement, a verifier I'absence de cables electriques ou de tuyaux a l'endroit choisi. Nous vous recommendans de placer le ventilateur a une hauteur moyenne de 1,8 m. Veiliez à laisser un espace libre de 75mm minimum qui permette le démontage de la grille interieure. - Instructions de nettoyage: Veillez à toujours couper l'alimentation électrique du ventilateur avant toute manipulation et opération de nettoyage. Vous pouvez netoyer la grille interieure en la frrottant avec un chiffon humide en veillant à ne pas faire entrez d'eau dans le ventilateur.

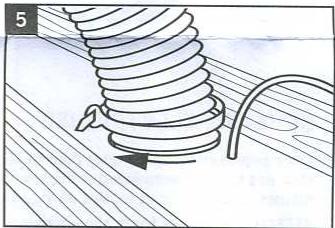

Fixer le flexible hermétiquement par un collier de serrage. Pour obtenir un résultat satisfaisant, limiter la longueur du flexible à:

AXN100 & AXN125: 3m

AXN150S: 10m

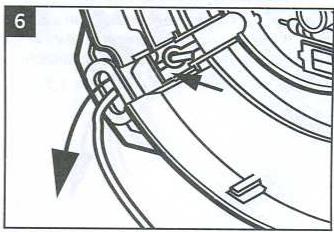

Pour les modèles de ventilateur concerné, détacher et ôter la cordelette fixée sur l'interrupteur.

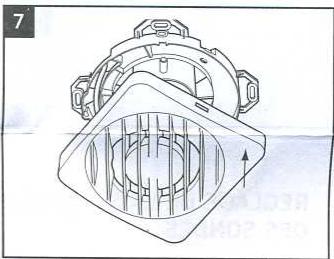

Remplacement de la grille intérieure du ventilateur en veillant à ce qu'aucun fil ne soit coincé. - (8-9)

Cablages

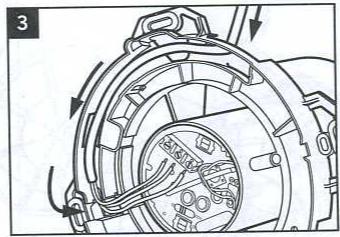

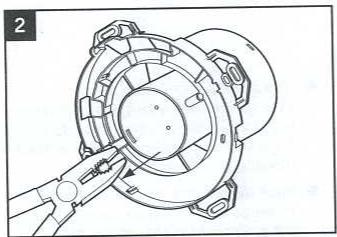

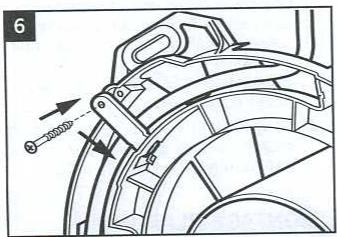

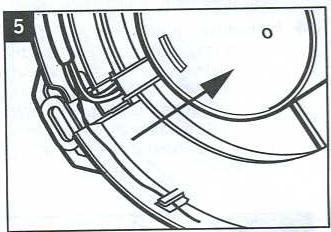

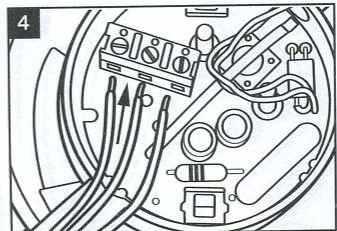

Avant de commencer le raccordement, ôter au moyen d'une pince le couvercle de sécurité qui se trouve au centre de l'appareil et qui coiffe le circuit imprimé. Après le raccordement, replacer le couvercle de sécurité dans son emboîtement d'origine. Si vous utilisez du câble électriqueouple sans autre fixation valable, utiliser l'attache et les vis fournies avec le ventilateur.

Pour les ventilateurs SV (basse tension 12 volts) : longueur maximale du câble entre le ventilateur et le transfo :

0.75mm²:2,3m

1mm² :3m

1.5mm² :4,5m

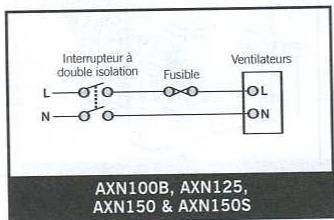

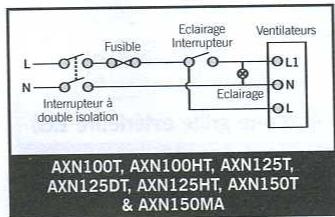

Schemas electriques

Les raccordements électriques doivent être réalisés par un électricien qualifié selon les normes européennes et locales en vigueur. ATTENTION: couper toute alimentation électrique avant le raccordement.

Les ventilateurs AXN ont une double isolation et ne doivent donc pas impérativement être raccordés à la terre. - Les ventilateurs AXN doivent être raccordés via un interrupteur bi-polaire ayant une séparation de contact de 3mm minimum. Lorsqu'ils sont raccordés à un circuit d'éclairage de 5 amperes maximum, un fusible local n'est pas indispensable.

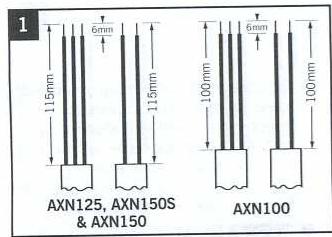

Taille de câblage: 2 ou 3 fils en 1.5mm²

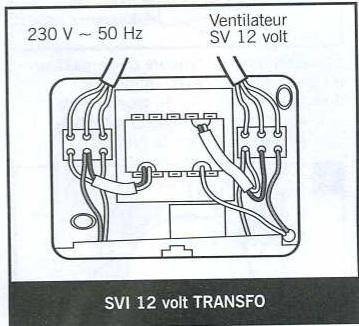

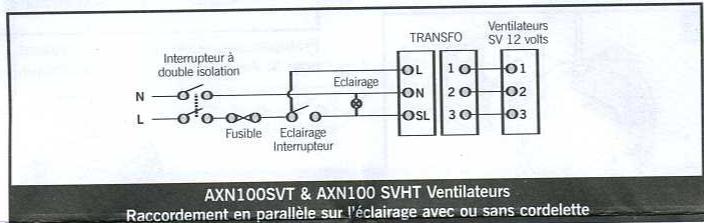

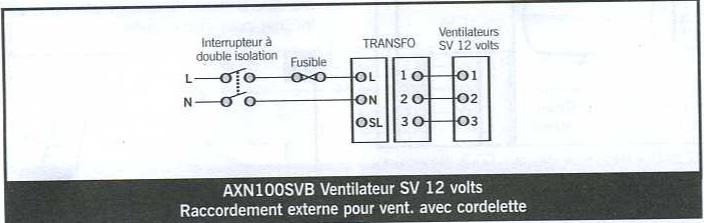

Ventilateurs execution SV (12 VOLT) uniquement

Oter le couvercle du bornier électrique. Faites toutes les connexions comme indiquées. Le câble d'alimentation doit être fixé au mur suivant les normes en vigueur.

Le transfo doit être installé hors de la zone de sécurité prescrite par la loi et, dans tous les cas, hors d'atteinte d'une personne prenant un bain ou une douche, ou utilisant de l'eau. Il ne peut être aspergé d'eau ni soumis à une source de chaleur directe supérieure à 40°C.

Un seul ventilateur par transfo. Aucun autre appareil ne peut y être raccordé.

ATTENTION: couper toute alimentation électrique avant le raccordement.

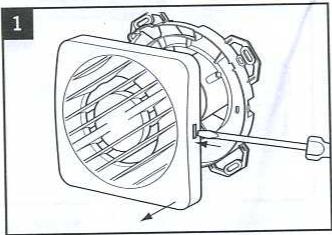

1. Enlever la grille intérieure du ventilateur à l'aide d'un tournevis.
2. La minuterie est préréglée mais le réglage peut être modifié. À e temps de fonctionnement. La sonde d'humidité est préréglée mais le réglage peut être modifié.

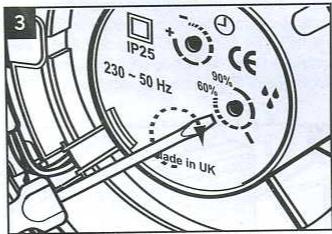

3. A l'aide d'un tournevis, tourner dans le sens des aiguilles d'une montre pour augmenter la sensibilité de la sonde, dans le sens inverse pour diminuer la sensibilité de la sonde.

Pour nettoyer ou demonter le ventilateur

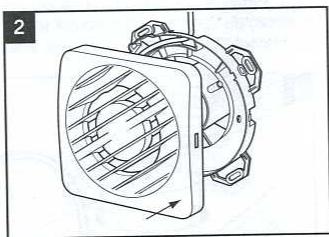

Enlever la grille intérieure. Le ventilateur et la grille peuvent être nettoyés au moyen d'un chiffon humide, au besoin avec l'aide d'un peu de détergent (type vaisselle). - En aucun cas, immerger le ventilateur. - Après nettoyage, replacez la grille du ventilateur au bon emplacement.

ATTENTION: couper toute alimentation avant le nettoyage ou le démontage.

Ne jamais utiliser solvants pour nettoyer le ventilateur.
