AXN150S - Ventilateur d'extraction CODUME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur d'extraction
Marque	CODUME
Modèle	AXN150S
Alimentation électrique	230 V ~ 50 Hz (standard) ou 12 V (version SV)
Double isolation	Oui (classe II, pas de raccordement à la terre obligatoire)
Montage	Mural ou plafond
Diamètre de conduit	150 mm
Longueur maximale du flexible	10 m
Clapet anti-retour	Oui (doit fonctionner librement)
Réglages	Minuterie et sonde d'humidité réglables
Câblage recommandé	2 ou 3 fils de 1,5 mm², interrupteur bipolaire avec ouverture de contact ≥ 3 mm
Nettoyage	Démontage de la grille, nettoyage avec un chiffon humide et détergent doux
Température ambiante max.	40 °C
Protection	Ne pas immerger, ne pas utiliser de solvants
Accessoires fournis	Attache et vis pour câble, couvercle de sécurité pour circuit imprimé

FOIRE AUX QUESTIONS - AXN150S CODUME

Comment installer le ventilateur AXN150S en montage mural ?

Percez un trou dans le mur pour le passage du conduit. Enlevez la grille intérieure à l'aide d'un tournevis en libérant la lamelle plastique. Coupez la traverse de mur ED à dimension. Fixez solidement le ventilateur dans les trous prévus à cet effet avec des vis n°8. Veillez au libre fonctionnement du clapet anti-retour. Raccordez le câble électrique selon les schémas. Fixez la grille extérieure avec des vis adéquates.

Comment nettoyer la grille intérieure du ventilateur ?

Coupez l'alimentation électrique avant toute opération. Enlevez la grille intérieure à l'aide d'un tournevis. Nettoyez-la avec un chiffon humide et éventuellement un peu de détergent doux (type vaisselle). Ne jamais immerger le ventilateur ni utiliser de solvants. Replacer la grille après séchage.

Est-ce que le ventilateur AXN150S doit être raccordé à la terre ?

Non, le ventilateur possède une double isolation (classe II) et ne nécessite pas de raccordement à la terre. Cependant, il doit être connecté via un interrupteur bipolaire avec une séparation de contact d'au moins 3 mm.

Quel type de câble utiliser pour le raccordement ?

Utilisez du câble électrique 2 ou 3 fils de 1,5 mm². Pour les versions SV (12 V), la section minimale dépend de la longueur : 0,75 mm² jusqu'à 2,3 m, 1 mm² jusqu'à 3 m, 1,5 mm² jusqu'à 4,5 m.

Comment régler la minuterie ou la sonde d'humidité ?

La minuterie et la sonde d'humidité sont préréglées mais peuvent être ajustées. À l'aide d'un tournevis, tournez dans le sens des aiguilles d'une montre pour augmenter la sensibilité ou le temps de fonctionnement, et inversement pour diminuer.

Quelle est la longueur maximale du flexible pour le modèle AXN150S ?

La longueur maximale du flexible est de 10 mètres pour le modèle AXN150S. Pour les modèles AXN100 et AXN125, elle est limitée à 3 mètres.

Puis-je installer le ventilateur dans une salle de bain ?

Oui, mais respectez les zones de sécurité électrique. Le transformateur pour la version SV doit être installé hors de portée d'une personne se baignant. Assurez-vous que l'entrée d'air de compensation est suffisante si un appareil à combustion est présent.

Comment remplacer la grille intérieure après nettoyage ?

Placez la grille sur le ventilateur en veillant à ce qu'aucun fil ne soit coincé. Enclenchez les lamelles plastiques. Vérifiez que la grille est bien fixée. Reconnectez l'alimentation électrique.

Que faire si le ventilateur ne fonctionne pas ?

Coupez d'abord l'alimentation. Vérifiez que le câblage est correct et que l'interrupteur bipolaire est en position marche. Contrôlez le fusible si présent. Assurez-vous que le clapet anti-retour n'est pas bloqué. Si le problème persiste, faites appel à un électricien qualifié.

Peut-on utiliser un variateur de vitesse avec ce ventilateur ?

La notice ne mentionne pas de variateur de vitesse. Utilisez uniquement les réglages de minuterie et sonde d'humidité prévus. Pour toute modification, consultez un professionnel.

MODE D'EMPLOI AXN150S CODUME

Montage MURAL

(Utilisation d'une traversée de mur ED et d'une grille extérieure EG)

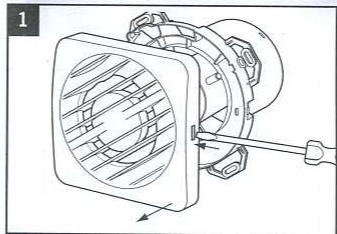

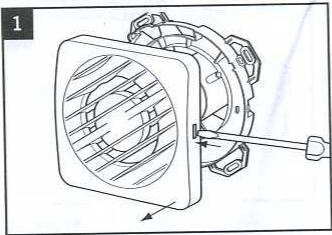

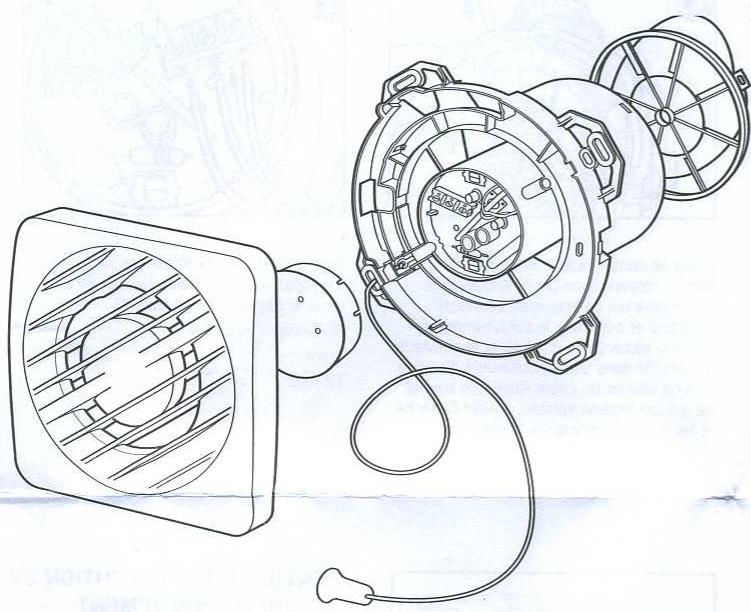

Enlever la grille intérieure du ventilateur à l'aide d'un tournevis. Introduire délicatement la lame du tournevis de manière à libérer la lamelle plastique puis incliner pour ôter la grille.

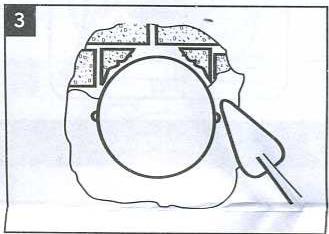

Reboucher les trous autour du tuyau à l'intérieur et à l'extérieur du mur avec le matériel de votre choix. Veiller à ce que la traversée de mur reste bien circulaire et que les trous de fixation soient bien placés à l'horizontal.

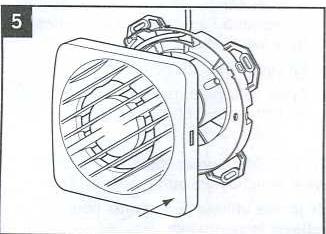

Remplacer la grille intérieure du ventilateur en veillant à ce qu'aucun fil ne soit coincé.

Couper la traverse de mur ED à dimension.

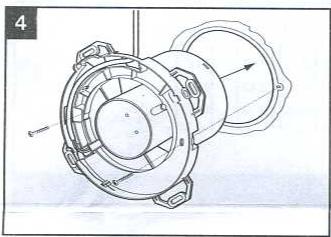

En veillant au libre fonctionnement du clapet anti-retour, fixer solidement le ventilateur dans les troughs prévus à cet effet (vis n°8). Le câble électrique doit être amené à l'endroit ad hoc (voir schémas électriques). Raccorder le ventilateur.

Fixer avec des vis adéquates la grille extérieure sur la travéesse de mur.

• Nous vous remercions de votre achat et vous invitons à suivre attentivement les instructions d'installation de manière à garantir un fonctionnement optimal et durable de votre ventilateur.
• Vous devrez être très vigilant si vous installez un ventilateur dans un local où est également placé un appareil à combustion du type chaffeur-eau, chaudière, poêle, etc. Assurez-vous que l'entrée d'air de compensation est suffisante dans le local pour garantir la ventilation d'une part, la bonne combustion et l'évacuation des gaz brûlés d'autre part. Le ventilateur ne peut être placé à un endroit où il est soumis à une source de chaleur directe supérieure à 40°C.

Enlever la grille intérieure du ventilateur à l'aide d'un tournevis. Introduire délicatement la lame du tournevis de manière à libérer la lamelle plastique puis incliner pour ôter la grille.

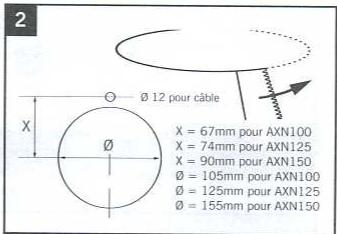

Pratiquer une ouverture dans le plafond pour le ventilateur et le câble électrique.

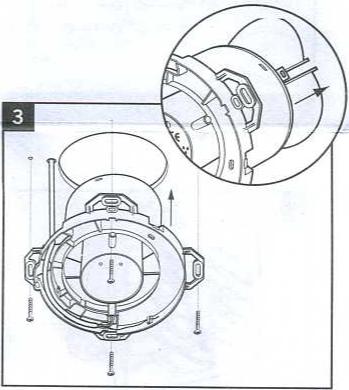

Fixer solidement le ventilateur au plafond au moyen de vis en s'assurant que les deux parties du clapet anti-retour ont été enlevées du ventilateur. Raccorder le ventilateur (voir schémas électriques).

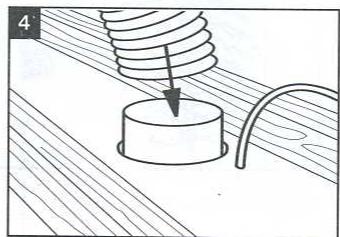

Placer le flexible sur l'extrémité libre du ventilateur.

Lorsque vous installez un ventilateur dans un mur, veillez, avant tout perçage, à vérifier l'absence de câbles électriques ou de tuyaux à l'endroit choisi. Nous vous recommandons de placer le ventilateur à une hauteur moyenne de 1,8 m. Veillez à laisser un espace libre de 75mm minimum qui permette le démontage de la grille intérieure. - Instructions de nettoyage : veillez à toujours couper l'alimentation électrique du ventilateur avant toute manipulation et opération de nettoyage. Vous pouvez nettoyer la grille intérieure en la frottant avec un chiffon humide en veillant à ne pas faire entrer d'eau dans le ventilateur.

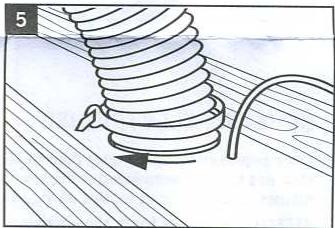

Fixer le flexible hermétiquement par un collier de serrage. Pour obtenir un résultat satisfaisant, limiter la longueur du flexible à:

AXN100 & AXN125: 3m

AXN150S: 10m

Pour les modèles de ventilateur concerné, détacher et ôter la cordelette fixée sur l'interrupteur.

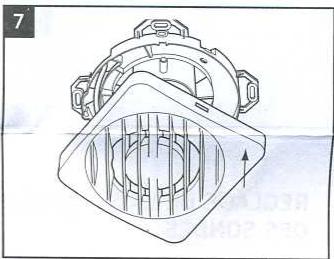

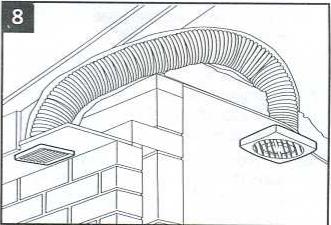

Remplacement de la grille interieure du ventilateur en veillant à ce qu'aucun fil ne soit coincé. - (8-9)

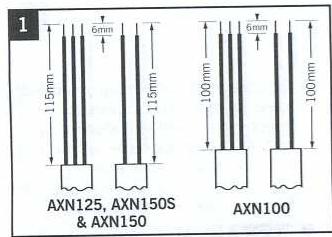

Cablages

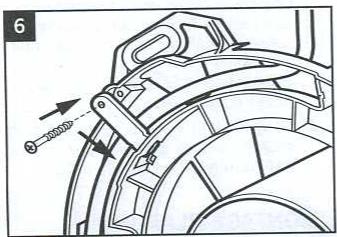

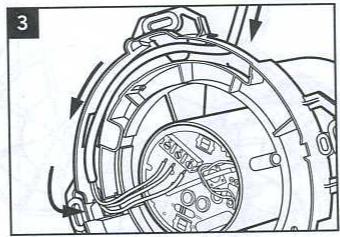

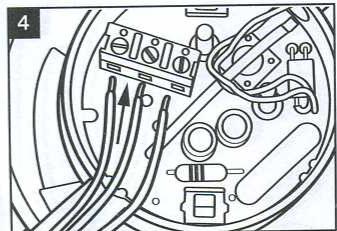

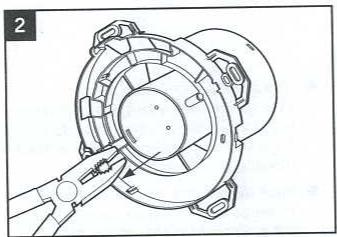

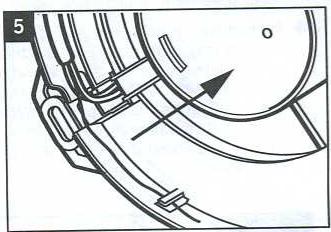

Avant de commencer le raccordement, ôter au moyen d'une pince le couvercle de sécurité qui se trouve au centre de l'appareil et qui coiffe le circuit imprimé. Après le raccordement, replacer le couvercle de sécurité dans son emboitement d'origine. Si vous utilisez du câble électrique couple sans autre fixation valable, utiliser l'attache et les vis fournies avec le ventilateur.

Pour les ventilateurs SV (basse tension 12 volts) : longueur maximum du câble entre le ventilateur et le transfo :

0.75mm²:2,3m

1mm² :3m

1.5mm² :4,5m

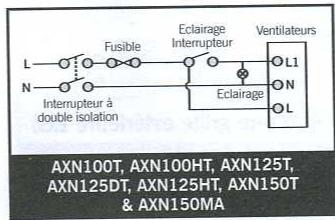

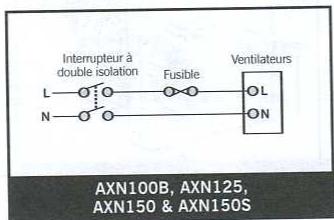

Schemas electriques

Les raccordements électriques doivent être réalisés par un électricien qualifié selon les normes européennes et locales en vigueur. ATTENTION: couper toute alimentation électrique avant le raccordement.

Les ventilateurs AXN ont une double isolation et ne doivent donc pas impérativement être raccordés à la terre. - Les ventilateurs AXN doivent être raccordés via un interrupteur bi-polaire ayant une séparation de contact de 3mm minimum. Lorsqu'ils sont raccordés à un circuit d'éclairage de 5 amperes maximum, un fusible local n'est pas indispensable.

Taille de câblage: 2 ou 3 fils en 1.5mm²

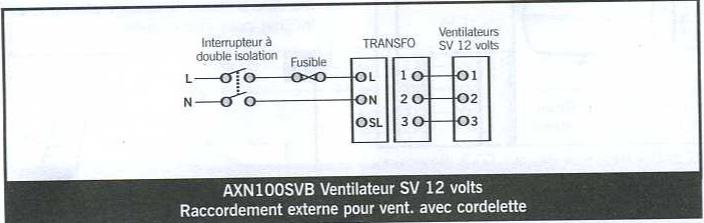

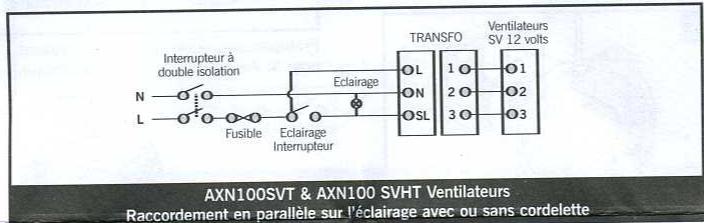

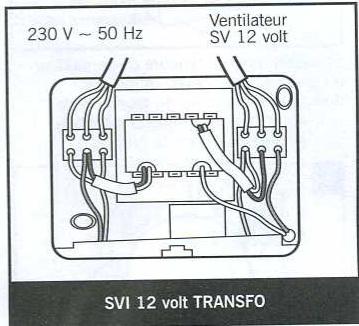

Ventilateurs execution SV (12 VOLT) uniquement

Oter le couvercle du bornier électrique. Faites toutes les connexions comme indiquées. Le câble d'alimentation doit être fixé au mur suivant les normes en vigueur.

Le transfo doit être installé hors de la zone de sécurité prescrite par la loi et, dans tous les cas, hors d'atteinte d'une personne prenant un bain ou une douche, ou utilisant de l'eau. Il ne peut être aspergé d'eau ni soumis à une source de chaleur directe supérieure à 40°C.

Un seul ventilateur par transfo. Aucun autre appareil ne peut y être raccordé.

ATTENTION: couper toute alimentation électrique avant le raccordement.

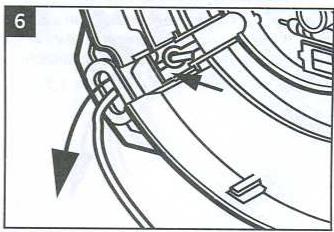

1. Enlever la grille intérieure du ventilateur à l'aide d'un tournevis.

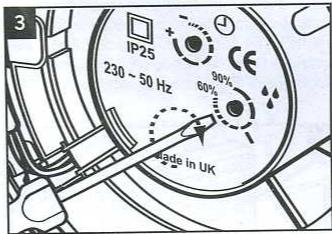

2. La minuterie est préréglée mais le réglage peut être modifié. e temps de fonctionnement. La sonde d'humidité est préréglée mais le réglage peut être modifié.
3. A l'aide d'un tournevis, tourner dans le sens des aiguilles d'une montre pour augmenter la sensibilité de la sonde, dans le sens inverse pour diminuer la sensibilité de la sonde.

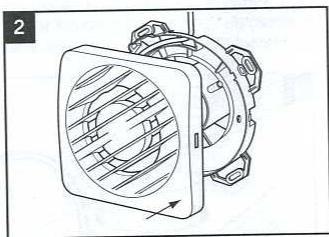

Pour nettoyer ou demonter le ventilateur

Enlever la grille intérieure. Le ventilateur et la grille peuvent être nettoyés au moyen d'un chiffon humide, au besoin avec l'aide d'un peu de détergent (type vaisselle). - En aucun cas, immerger le ventilateur. - Après nettoyage, replacez la grille du ventilateur au bon emplacement.

ATTENTION: couper toute alimentation avant le nettoyage ou le démontage.

Ne jamais utiliser solvants pour nettoyer le ventilateur.
