AXN100 - Ventilateur d'extraction CODUME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur d'extraction
Marque	CODUME
Modele	AXN100
Utilisation	Mural ou plafond
Diametre de la bouche	100 mm
Alimentation electrique	220-240 V ~ 50 Hz
Double isolation	Oui, mise a la terre non necessaire
Protection electrique	Interrupteur bipolaire avec separation de contact de 3 mm minimum
Clapet anti-retour	Oui
Minuterie	Reglable
Sonde d'humidite	Reglable
Longueur maximale du flexible	3 m
Hauteur d'installation recommandee	1,8 m
Espace libre pour demontage de la grille	75 mm minimum
Temperature ambiante maximale	40 °C
Nettoyage	Chiffon humide (pas de solvants)
Securite	Couper l'alimentation avant toute intervention

FOIRE AUX QUESTIONS - AXN100 CODUME

Comment installer le ventilateur CODUME AXN100 ?

Pour une installation murale, percez un trou de 100 mm, placez la traversee de mur, fixez le ventilateur avec des vis, raccordez le cable et fixez la grille exterieure. Pour un montage plafond, pratiquez une ouverture, fixez le ventilateur, et connectez un flexible limite a 3 m de long. Consultez la notice pour les schemas electriques.

Quelle hauteur d'installation est recommandee ?

Il est recommande d'installer le ventilateur a une hauteur moyenne de 1,8 m du sol, en laissant un espace libre de 75 mm minimum pour demontrer la grille interieure.

Comment nettoyer le ventilateur ?

Avant tout nettoyage, coupez l'alimentation electrique. Nettoyez la grille interieure avec un chiffon humide et un peu de detergent doux. N'immergez jamais le ventilateur et n'utilisez pas de solvants.

Le ventilateur necessite-t-il une mise a la terre ?

Non, le ventilateur AXN100 possede une double isolation. Il ne doit pas imperativement etre raccorde a la terre, mais doit etre branche via un interrupteur bipolaire avec separation de contact de 3 mm minimum.

Comment regler la minuterie et la sonde d'humidite ?

La minuterie et la sonde sont prereglees mais ajustables. Utilisez un tournevis pour tourner le potentiometre correspondant : dans le sens des aiguilles d'une montre pour augmenter la sensibilite ou le temps, dans le sens inverse pour diminuer.

Quelle est la longueur maximale du flexible autorisee ?

Pour le modele AXN100, la longueur maximale du flexible est de 3 m. Au-dela, les performances d'extraction peuvent etre reduites.

Que faire si le ventilateur ne fonctionne pas ?

Verifiez d'abord l'alimentation electrique et l'interrupteur. Assurez-vous que le clapet anti-retour n'est pas bloque. Si le probleme persiste, contactez un electricien qualifie ou le service apres-vente CODUME.

Puis-je installer le ventilateur dans une salle de bain ?

Oui, mais respectez les zones de securite electrique. Le ventilateur ne doit pas etre expose a des projections d'eau directes. Installez-le hors de la zone 0, 1 et 2 selon les normes en vigueur.

Comment remplacer la grille interieure ?

Pour enlever la grille, introduisez delicatement un tournevis dans les lamelles pour liberer les clips. Pour la remettre, enclenchez-la en veillant a ne pas coincer les fils. Coupez toujours l'alimentation avant.

Le ventilateur est-il garanti ?

CODUME offre generalement une garantie legale de 2 ans sur ses ventilateurs. Conservez votre preuve d'achat et respectez les instructions d'installation et d'entretien pour que la garantie s'applique.

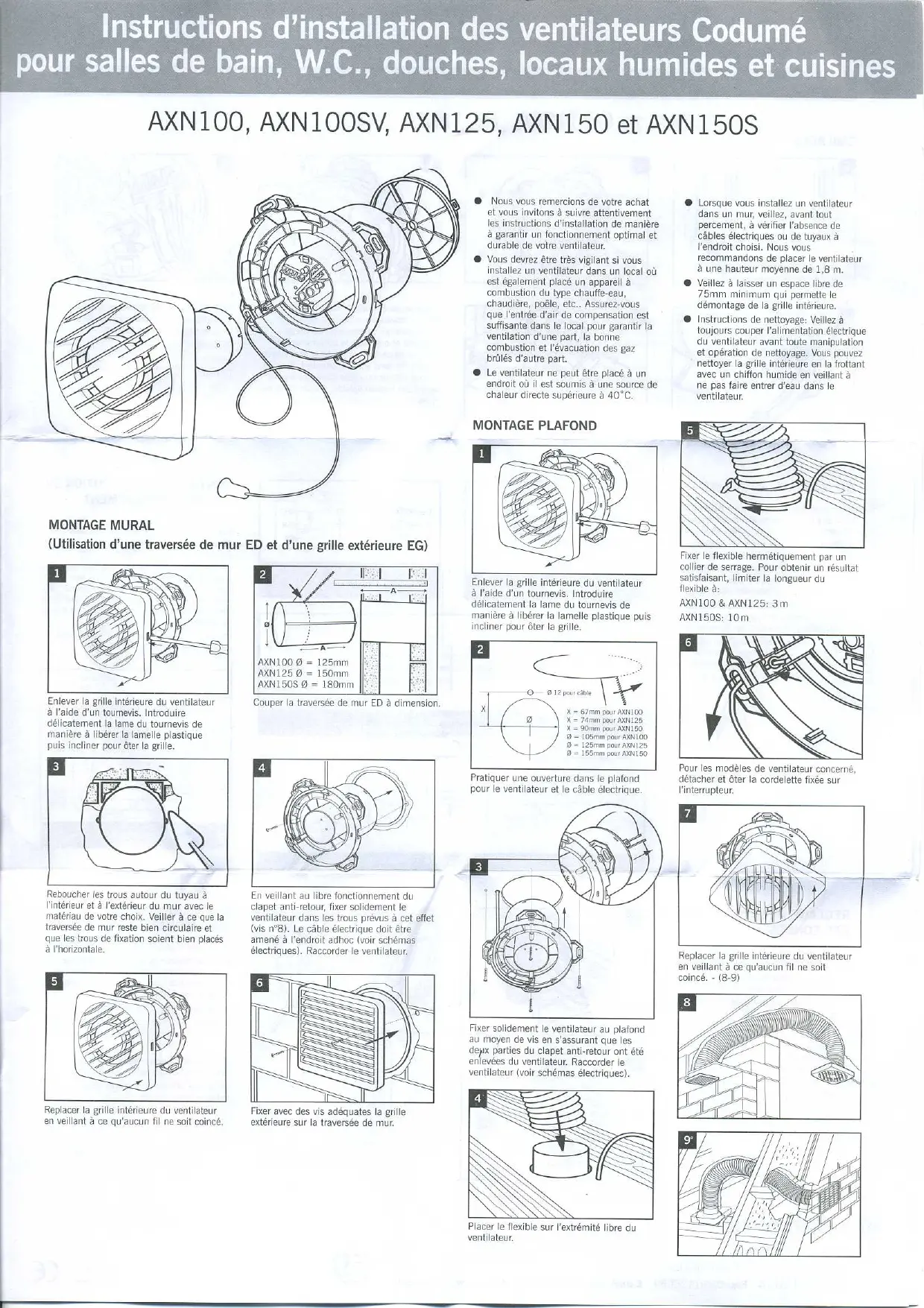

MODE D'EMPLOI AXN100 CODUME

Montage MURAL

(Utilisation d'une traversée de mur ED et d'une grille extérieure EG)

Enlever la grille intérieure du ventilateur à l'aide d'un tournevis. Introduire délicatement la lame du tournevis de manière à libérer la lamelle plastique puis incliner pour ôter la grille.

Reboucher les trous autour du tuyau à l'intérieur et à l'extérieur du mur avec le matériel de votre choix. Veiller à ce que la traversée de mur reste bien circulaire et que les trous de fixation soient bien placés à l'horizontal.

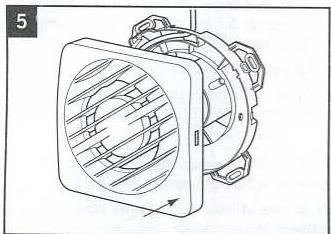

Remplacer la grille intérieure du ventilateur en veillant à ce qu'aucun fil ne soit coincé.

Couper la traverse de mur ED à dimension.

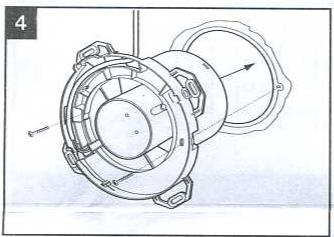

En veillant au libre fonctionnement du clapet anti-retour, fixer solidement le ventilateur dans les troughs prévus à cet effet (vis n°8). Le câble électrique doit être amené à l'endroit ad hoc (voir schémas électriques). Raccorder le ventilateur.

Fixer avec des vis adéquates la grille extérieure sur la travéesse de mur.

• Nous vous remercions de votre achat et vous invitons à suivre attentivement les instructions d'installation de manière à garantir un fonctionnement optimal et durable de votre ventilateur.
• Vous devrez être très vigilant si vous installez un ventilateur dans un local où est également placé un appareil à combustion du type chaffeur-eau, chaudière, poêle, etc. Assurez-vous que l'entrée d'air de compensation est suffisante dans le local pour garantir la ventilation d'une part, la bonne combustion et l'évacuation des gaz brûlés d'autre part. Le ventilateur ne peut être placé à un endroit où il est soumis à une source de chaleur directe supérieure à 40°C.

Montage plafond

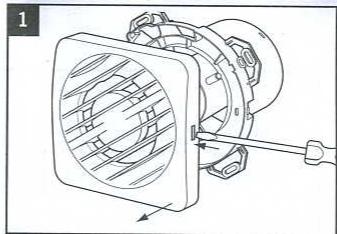

Enlever la grille intérieure du ventilateur à l'aide d'un tournevis. Introduire délicatement la lame du tournevis de manière à libérer la lamelle plastique puis incliner pour ôter la grille.

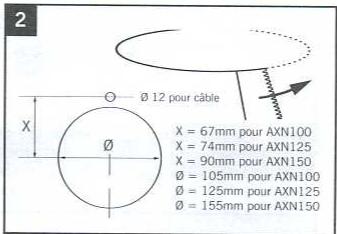

Pratiquer une ouverture dans le plafond pour le ventilateur et le câble électrique.

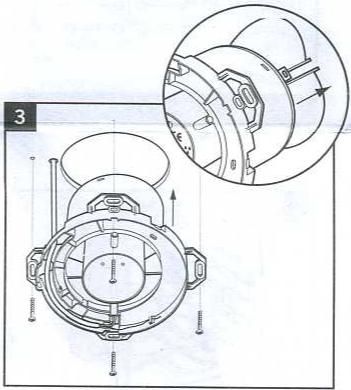

Fixer solidement le ventilateur au plafond au moyen de vis en s'assurant que les deux parties du clapet anti-retour ont été enlevées du ventilateur. Raccorder le ventilateur (voir schémas électriques).

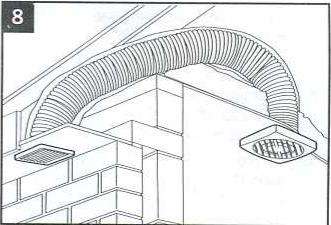

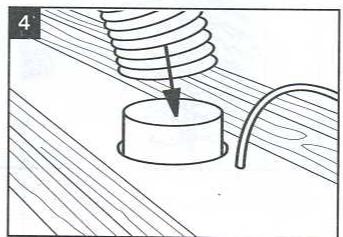

Placer le flexible sur l'extrémité libre du ventilateur.

Lorsque you instalze un ventilateur dans un mur, veillez, avant tout percement, a verifier I'absence de cables electriques ou de tuyaux a l'endetroit choisi. Nous vous recommendans de placer le ventilateur a une hauteur moyenne de 1,8 m. Veiliez à laisser un espace libre de 75mm minimum qui permette le démontage de la grille interieure. - Instructions de nettoyage: Veillez à toujours couper l'alimentation électrique du ventilateur avant toute manipulation et opération de nettoyage. Vous pouvez netoyer la grille interieure en la frrottant avec un chiffon humide en veillant à ne pas faire entrez d'eau dans le ventilateur.

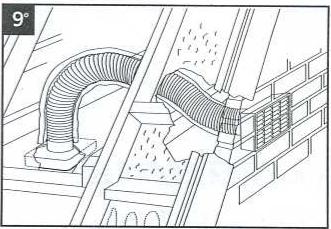

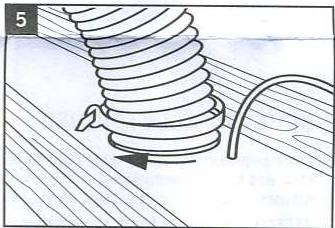

Fixer le flexible hermétiquement par un collier de serrage. Pour obtenir un résultat satisfaisant, limiter la longueur du flexible à:

AXN100 & AXN125 : 3m

AXN150S: 10m

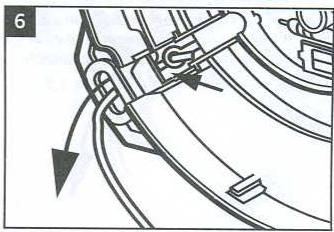

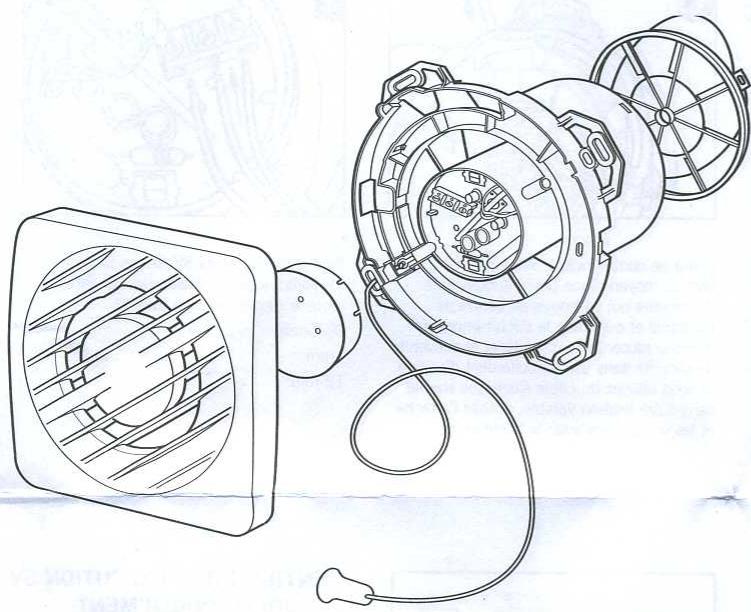

Pour les modèles de ventilateur concerné, détacher et ôter la cordelette fixée sur l'interrupteur.

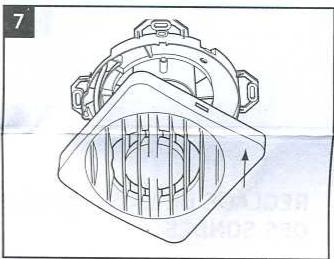

Remplacement de la grille intérieure du ventilateur en veillant à ce qu'aucun fil ne soit coincé. - (8-9)

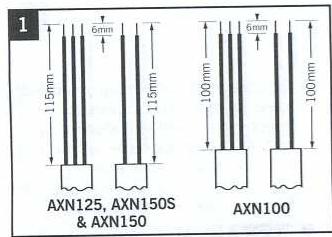

Cablages

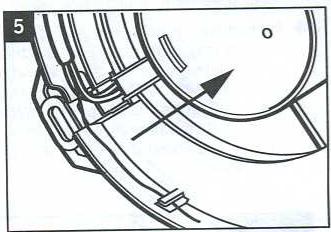

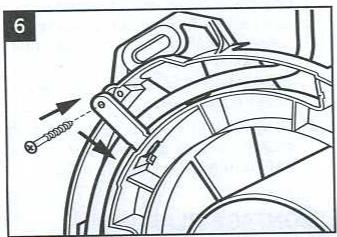

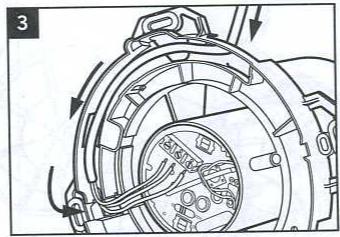

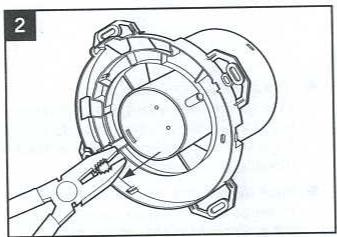

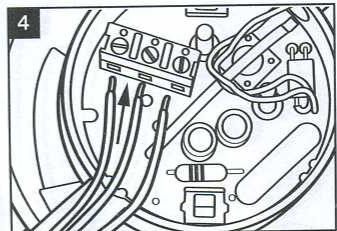

Avant de commencer le raccordement, ôter au moyen d'une pince le couvercle de sécurité qui se trouve au centre de l'appareil et qui coiffe le circuit imprimé. Après le raccordement, replacer le couvercle de sécurité dans son emboîtement d'origine. Si vous utilisez du câble électriqueouple sans autre fixation valable, utiliser l'attache et les vis fournies avec le ventilateur.

Pour les ventilateurs SV (basse tension 12 volts) : longueur maximale du câble entre le ventilateur et le transfo :

0.75mm²:2,3m

1mm² :3m

1.5mm² :4,5m

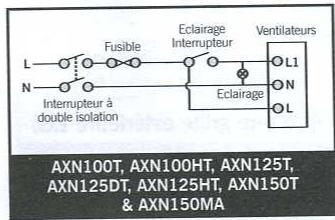

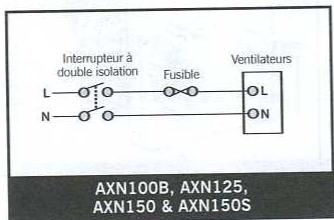

Schemas electriques

Les raccordements électriques doivent être réalisées par un électricien qualifié selon les normes européennes et locales en vigueur. ATTENTION: couper toute alimentation électrique avant le raccordement.

Les ventilateurs AXN ont une double isolation et ne doivent donc pas impérativement être raccordés à la terre. - Les ventilateurs AXN doivent être raccordés via un interrupteur bi-polaire ayant une séparation de contact de 3mm minimum. Lorsqu'ils sont raccordés à un circuit d'éclairage de 5 amperes maximum, un fusible local n'est pas indispensable.

Taille de câblage: 2 ou 3 fils en 1.5mm²

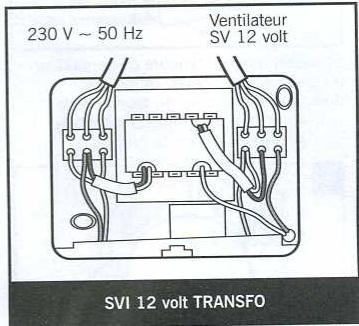

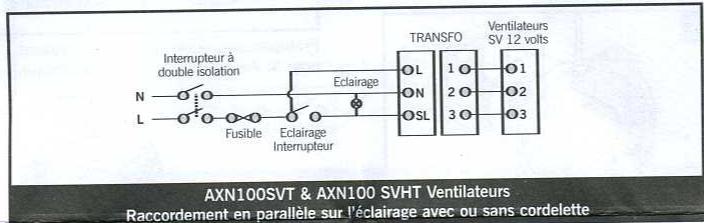

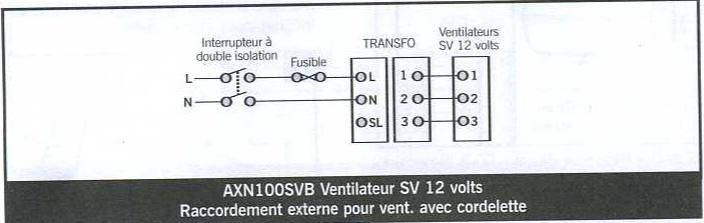

Ventilateurs execution SV (12 VOLT) uniquement

Oter le couvercle du boîtier électrique. Faites toutes les connexions comme indiquées. Le câble d'alimentation doit être fixé au mur suivant les normes en vigueur.

Le transfo doit être installé hors de la zone de sécurité prescrite par la loi et, dans tous les cas, hors d'atteinte d'une personne prenant un bain ou une douche, ou utilisant de l'eau. Il ne peut être aspergé d'eau ni soumis à une source de chaleur directe supérieure à 40°C.

Un seul ventilateur par transfo. Aucun autre appareil ne peut y être raccordé.

ATTENTION: couper toute alimentation électrique avant le raccordement.

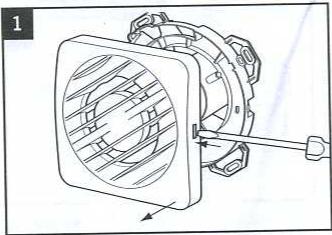

1. Enlever la grille intérieure du ventilateur à l'aide d'un tournevis.

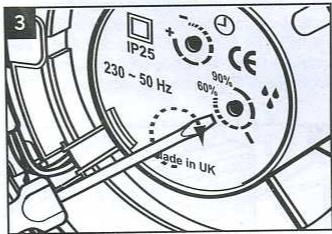

2. La minuterie est préréglée mais le réglage peut être modifié. À e temps de fonctionnement. La sonde d'humidité est préréglée mais le réglage peut être modifié.
3. A l'aide d'un tournevis, tourner dans le sens des aiguilles d'une montre pour augmenter la sensibilité de la sonde, dans le sens inverse pour diminuer la sensibilité de la sonde.

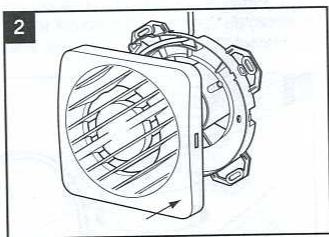

Pour nettoyer ou demonter le ventilateur

Enlever la grille intérieure. Le ventilateur et la grille peuvent être nettoyés au moyen d'un chiffon humide, au besoin avec l'aide d'un peu de détergent (type vaisselle). - En aucun cas, immerger le ventilateur. - Après nettoyage, replacez la grille du ventilateur au bon emplacement.

ATTENTION: couper toute alimentation avant le nettoyage ou le démontage.

Ne jamais utiliser solvants pour nettoyer le ventilateur.
