AXN100SV - Ventilateur d'extraction CODUME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur d'extraction
Marque	CODUME
Modèle	AXN100SV
Diamètre de raccordement	100 mm
Alimentation	12 V (basse tension)
Type d'installation	Mural ou plafond
Double isolation	Oui
Protection	Clapet anti-retour
Fonctions	Minuterie réglable, sonde d'humidité réglable
Longueur de flexible maximale	3 m
Section de câble recommandée	1,5 mm² (2 ou 3 fils)
Température ambiante maximale	40 °C
Hauteur d'installation recommandée	1,8 m
Distance minimale pour démontage de la grille	75 mm
Entretien et nettoyage	Nettoyage avec chiffon humide, ne pas immerger
Poids	Environ 1,5 kg
Dimensions	Environ 150 x 150 x 120 mm

FOIRE AUX QUESTIONS - AXN100SV CODUME

Comment installer le ventilateur CODUME AXN100SV dans un mur ?

Enlevez la grille intérieure avec un tournevis, fixez le ventilateur dans le mur en utilisant une traversée de mur et une grille extérieure. Veillez à ce que le clapet anti-retour fonctionne librement. Rebouchez les trous autour du tuyau.

Quelle est la hauteur d'installation recommandée ?

Il est recommandé de placer le ventilateur à une hauteur moyenne de 1,8 m.

Comment nettoyer le ventilateur ?

Coupez toujours l'alimentation électrique avant le nettoyage. Nettoyez la grille intérieure avec un chiffon humide et éventuellement un peu de détergent. N'immergez jamais le ventilateur et n'utilisez pas de solvants.

Quelle alimentation électrique est nécessaire ?

Le modèle AXN100SV fonctionne en 12 V basse tension. Il doit être raccordé via un transformateur adapté et un interrupteur bipolaire avec une séparation de contact d'au moins 3 mm.

Comment régler la minuterie et la sonde d'humidité ?

Utilisez un tournevis pour ajuster les réglages. Tournez dans le sens des aiguilles d'une montre pour augmenter la sensibilité ou le temps, et dans le sens inverse pour diminuer.

Puis-je installer le ventilateur dans une salle de bain ?

Oui, mais veillez à ce que le transformateur soit installé hors de la zone de sécurité et hors d'atteinte d'une personne prenant un bain ou une douche.

Quelle est la longueur maximale du câble entre le ventilateur et le transformateur ?

Pour une section de câble de 1,5 mm², la longueur maximale est de 4,5 m. Pour 1 mm², 3 m, et pour 0,75 mm², 2,3 m.

Le ventilateur doit-il être raccordé à la terre ?

Non, les ventilateurs AXN ont une double isolation et ne nécessitent pas de raccordement à la terre.

Dois-je utiliser un fusible ?

Lorsqu'il est raccordé à un circuit d'éclairage de 5 A maximum, un fusible local n'est pas indispensable.

Comment remplacer la grille intérieure après nettoyage ?

Replacez la grille en veillant à ce qu'aucun fil ne soit coincé et qu'elle s'emboîte correctement.

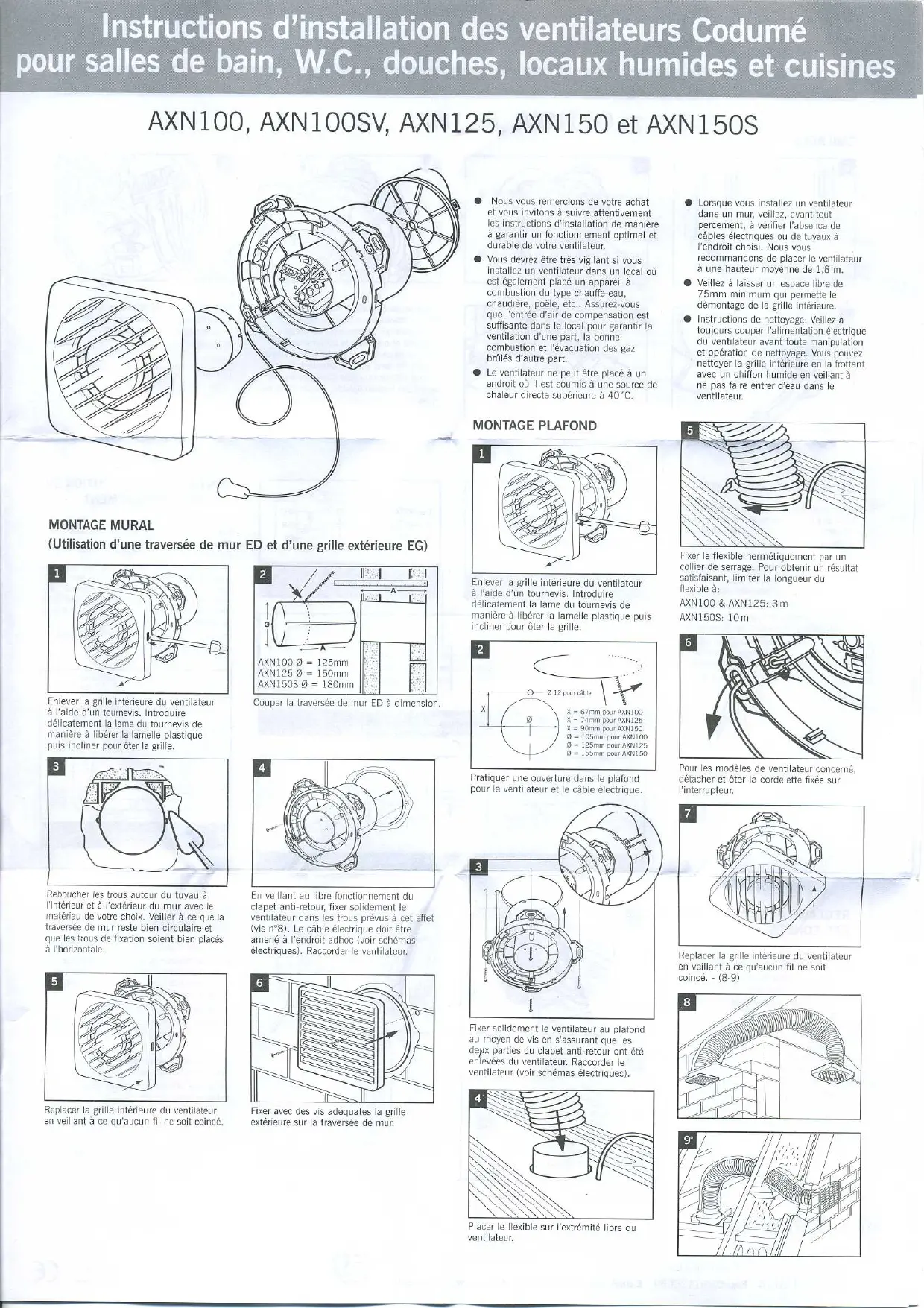

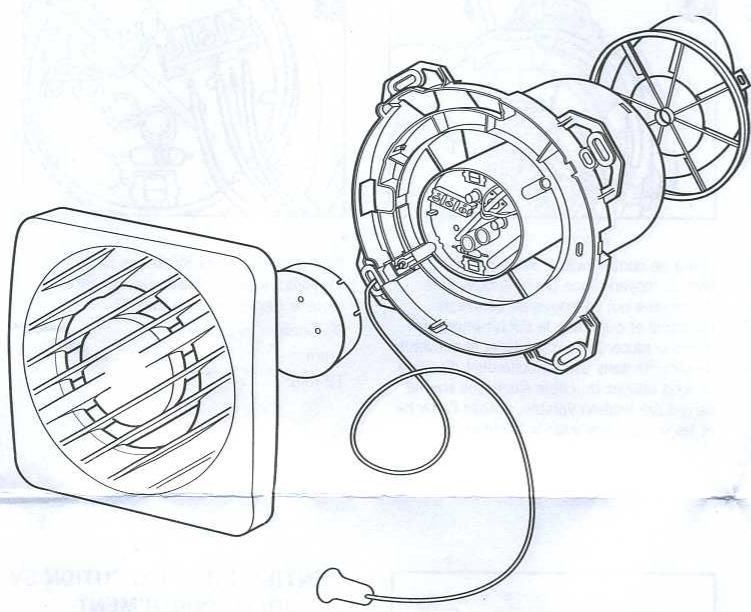

MODE D'EMPLOI AXN100SV CODUME

Montage MURAL

(Utilisation d'une traversée de mur ED et d'une grille extérieure EG)

Enlever la grille intérieure du ventilateur à l'aide d'un tournevis. Introduire délicatement la lame du tournevis de manière à libérer la lamelle plastique puis incliner pour ôter la grille.

Reboucher les trous autour du tuyau à l'intérieur et à l'extérieur du mur avec le matériel de votre choix. Veiller à ce que la traversée de mur reste bien circulaire et que les trous de fixation soient bien placés à l'horizontal.

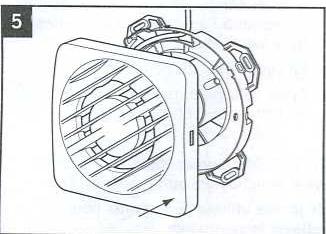

Remplacer la grille intérieure du ventilateur en veillant à ce qu'aucun fil ne soit coincé.

Couper la traverse de mur ED à dimension.

En veillant au libre fonctionnement du clapet anti-retour, fixer solidement le ventilateur dans les troughs prévus à cet effet (vis n°8). Le câble électrique doit être amené à l'endroit ad hoc (voir schémas électriques). Raccorder le ventilateur.

Fixer avec des vis adéquates la grille extérieure sur la travée de mur.

• Nous vous remercions de votre achat et vous invitons à suivre attentivement les instructions d'installation de manière à garantir un fonctionnement optimal et durable de votre ventilateur.
• Vous devrez être très vigilant si vous installez un ventilateur dans un local où est également placé un appareil à combustion du type chaffeur-eau, chaudière, poêle, etc. Assurez-vous que l'entrée d'air de compensation est suffisante dans le local pour garantir la ventilation d'une part, la bonne combustion et l'évacuation des gaz brûlés d'autre part. Le ventilateur ne peut être placé à un endroit où il est soumis à une source de chaleur directe supérieure à 40°C.

Montage plafond

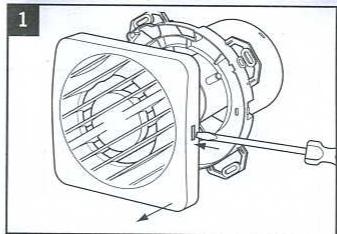

Enlever la grille intérieure du ventilateur à l'aide d'un tournevis. Introduire délicatement la lame du tournevis de manière à libérer la lamelle plastique puis incliner pour ôter la grille.

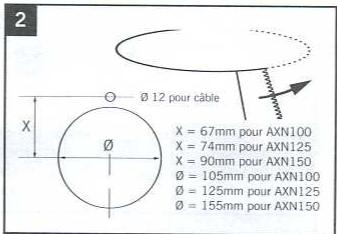

Pratiquer une ouverture dans le plafond pour le ventilateur et le câble électrique.

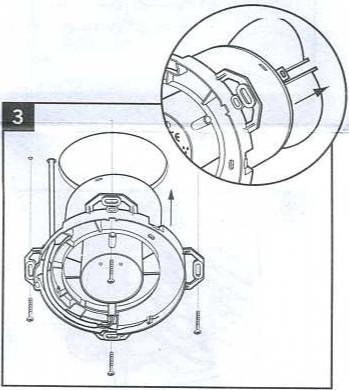

Fixer solidement le ventilateur au plafond au moyen de vis en s'assurant que les deux parties du clapet anti-retour ont été enlevées du ventilateur. Raccorder le ventilateur (voir schémas électriques).

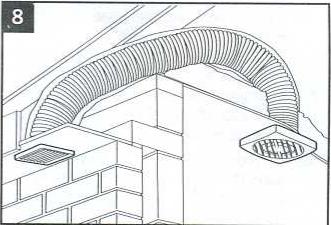

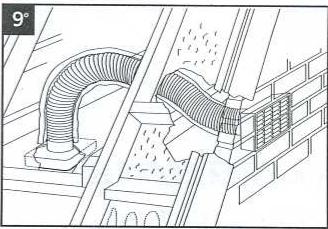

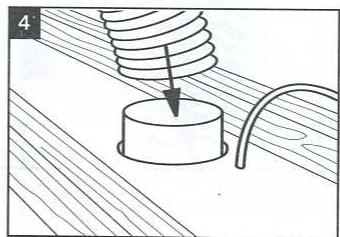

Placer le flexible sur l'extrémité libre du ventilateur.

Lorsque you instalze un ventilateur dans un mur, veillez, avant tout percement, a verifier I'absence de cables electriques ou de tuyaux a l'endroit choisi. Nous vous recommendans de placer le ventilateur a une hauteur moyenne de 1,8 m. Veiliez à laisser un espace libre de 75mm minimum qui permette le démontage de la grille interieure. - Instructions de nettoyage: Veillez à toujours couper l'alimentation électrique du ventilateur avant toute manipulation et opération de nettoyage. Vous pouvez netoyer la grille interieure en la frrottant avec un chiffon humide en veillant à ne pas faire entre d'eau dans le ventilateur.

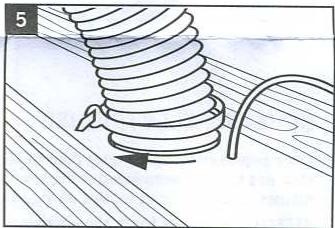

Fixer le flexible hermétiquement par un collier de serrage. Pour obtenir un résultat satisfaisant, limiter la longueur du flexible à:

AXN100 & AXN125: 3m

AXN150S: 10m

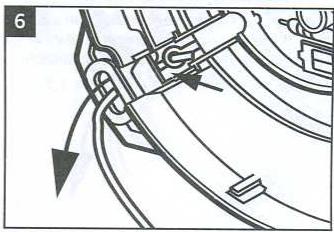

Pour les modèles de ventilateur concerné, détacher et ôter la cordelette fixée sur l'interrupteur.

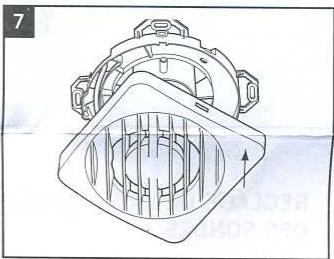

Remplacement de la grille intérieure du ventilateur en veillant à ce qu'aucun fil ne soit coincé. - (8-9)

Cablages

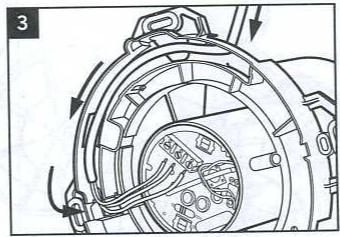

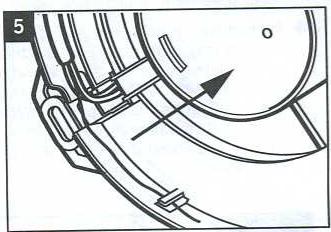

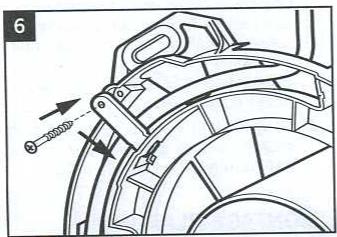

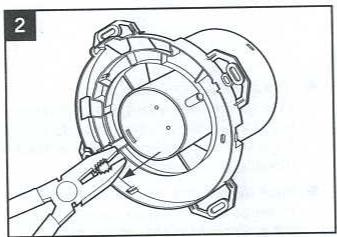

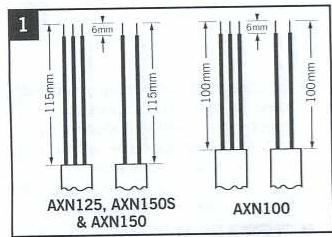

Avant de commencer le raccordement, ôter au moyen d'une pince le couvercle de sécurité qui se trouve au centre de l'appareil et qui coiffe le circuit imprimé. Après le raccordement, replacez le couvercle de sécurité dans son emboitement d'origine. Si vous utilisez du câble électrique couple sans autre fixation valable, utilisez l'attache et les vis fournies avec le ventilateur.

Pour les ventilateurs SV (basse tension 12 volts) : longueur maximale du câble entre le ventilateur et le transfo :

0.75mm^2:2,3m

1mm² :3m

1.5mm² :4,5m

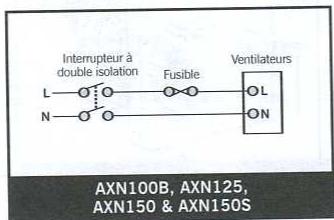

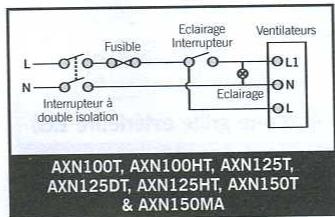

Schemas electriques

Les raccordements électriques doivent être réalisés par un électricien qualifié selon les normes européennes et locales en vigueur. ATTENTION: couper toute alimentation électrique avant le raccordement.

Les ventilateurs AXN ont une double isolation et ne doivent donc pas impérativement être raccordés à la terre. - Les ventilateurs AXN doivent être raccordés via un interrupteur bi-polaire ayant une séparation de contact de 3mm minimum. Lorsqu'ils sont raccordés à un circuit d'éclairage de 5 amperes maximum, un fusible local n'est pas indispensable.

Taille de câblage: 2 ou 3 fils en 1.5mm²

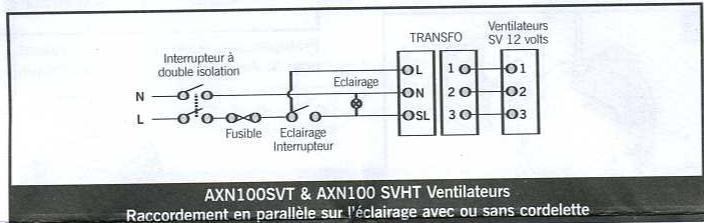

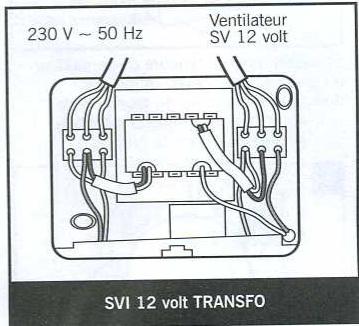

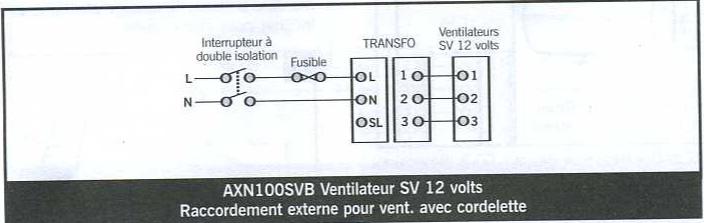

Ventilateurs execution SV (12 VOLT) uniquement

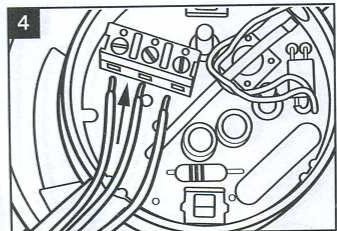

Oter le couvercle du bornier électrique. Faites toutes les connexions comme indiquées. Le câble d'alimentation doit être fixé au mur suivant les normes en vigueur.

Le transfo doit être installé hors de la zone de sécurité prescrite par la loi et, dans tous les cas, hors d'atteinte d'une personne prenant un bain ou une douche, ou utilisant de l'eau. Il ne peut être aspergé d'eau ni soumis à une source de chaleur directe supérieure à 40°C.

Un seul ventilateur par transfo. Aucun autre appareil ne peut y être raccordé.

ATTENTION: couper toute alimentation électrique avant le raccordement.

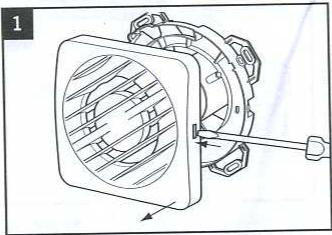

1. Enlever la grille intérieure du ventilateur à l'aide d'un tournevis.

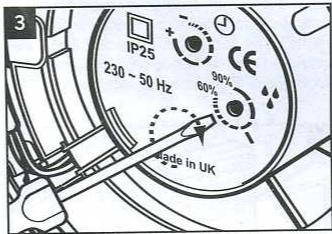

2. La minuterie est préréglée mais le réglage peut être modifié. À e temps de fonctionnement. La sonde d'humidité est préréglée mais le réglage peut être modifié.
3. A l'aide d'un tournevis, tourner dans le sens des aiguilles d'une montre pour augmenter la sensibilité de la sonde, dans le sens inverse pour diminuer la sensibilité de la sonde.

Pour nettoyer ou demonter le ventilateur

Enlever la grille intérieure. Le ventilateur et la grille peuvent être nettoyés au moyen d'un chiffon humide, au besoin avec l'aide d'un peu de détergent (type vaisselle). - En aucun cas, immerger le ventilateur. - Après nettoyage, replacez la grille du ventilateur au bon emplacement.

ATTENTION: couper toute alimentation avant le nettoyage ou le démontage.

Ne jamais utiliser solvants pour nettoyer le ventilateur.
