Type d'appareil	Ventilateur d'extraction
Utilisation	Salles de bain, WC, douches, locaux humides, cuisines
Montage	Mural ou plafond
Diamètre traversée mur	125 mm, 150 mm, 180 mm (selon modèle)
Matériau grille extérieure	Non précisé
Fixation grille intérieure	Vis et lame de tournevis pour libérer
Distance libre pour démontage grille	75 mm minimum
Température max. supportée	40 °C
Longueur flexible recommandée	3 m (petits modèles), 10 m (grand modèle)
Fixation flexible	Collier de serrage hermétique
Précautions installation	Vérifier absence câbles et tuyaux, éviter source chaleur directe
Nettoyage	Débrancher alimentation, nettoyer grille avec chiffon humide
Accessoires fournis	Traverse mur, grille intérieure et extérieure
Type de câble électrique	Non précisé, à raccorder selon schéma
Fixation ventilateur plafond	Vis, s'assurer du bon positionnement clapet anti-retour
Fonction clapet anti-retour	Empêche retour d'air

FOIRE AUX QUESTIONS - AXN150 CODUME

Comment réinitialiser le CODUME AXN150 ?

Pour réinitialiser le CODUME AXN150, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi mon CODUME AXN150 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment résoudre les problèmes de connexion Wi-Fi avec le CODUME AXN150 ?

Assurez-vous que le routeur est allumé et fonctionne correctement. Vérifiez que le CODUME AXN150 est à portée du signal Wi-Fi. Si le problème persiste, essayez de redémarrer l'appareil et le routeur.

Comment mettre à jour le firmware du CODUME AXN150 ?

Pour mettre à jour le firmware, accédez aux paramètres de l'appareil via l'interface utilisateur, puis recherchez l'option 'Mise à jour du firmware'. Suivez les instructions à l'écran pour installer la dernière version.

Que faire si le son du CODUME AXN150 est faible ?

Vérifiez le volume de l'appareil et assurez-vous qu'il est réglé à un niveau approprié. Si le problème persiste, vérifiez également les paramètres audio de la source connectée.

Comment connecter des appareils Bluetooth au CODUME AXN150 ?

Activez le mode Bluetooth sur le CODUME AXN150 depuis le menu des paramètres. Ensuite, recherchez le CODUME AXN150 sur l'appareil que vous souhaitez connecter et sélectionnez-le.

Le CODUME AXN150 ne lit pas certains fichiers multimédias, que faire ?

Vérifiez que les fichiers sont dans un format compatible avec le CODUME AXN150. Consultez le manuel d'utilisateur pour connaître les formats pris en charge.

Comment améliorer la qualité d'image sur le CODUME AXN150 ?

Assurez-vous que la résolution de l'appareil est réglée sur la plus haute option disponible dans les paramètres d'affichage. Vérifiez également les câbles et connexions utilisés.

Que faire si le CODUME AXN150 surchauffe ?

Éteignez l'appareil et laissez-le refroidir dans un endroit bien ventilé. Assurez-vous qu'il n'est pas obstrué par des objets et qu'il dispose d'un espace suffisant pour la circulation de l'air.

Où puis-je trouver le manuel d'utilisateur du CODUME AXN150 ?

Le manuel d'utilisateur est disponible en ligne sur le site officiel de CODUME dans la section 'Support' ou 'Téléchargements'.

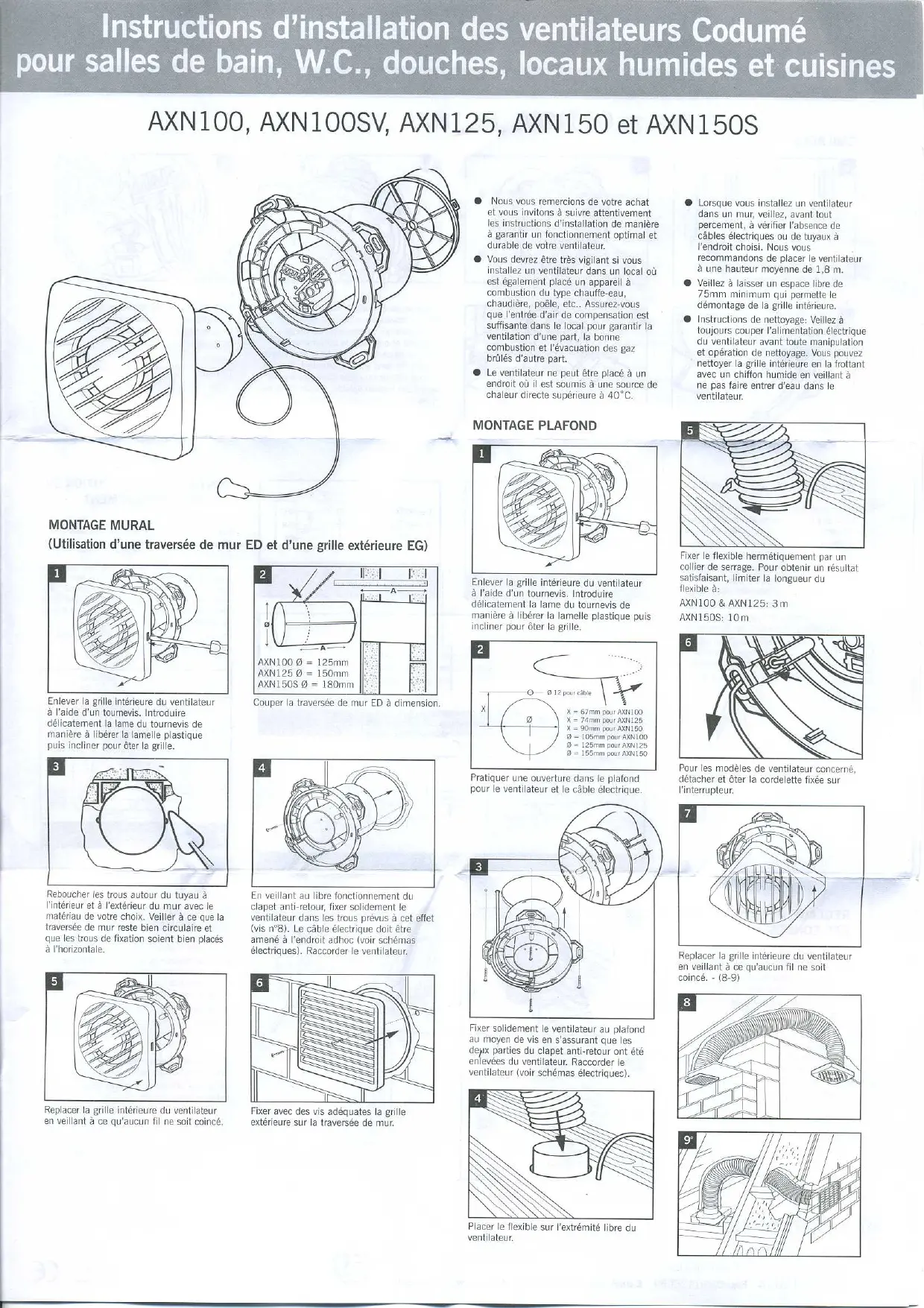

MODE D'EMPLOI AXN150 CODUME

Montage MURAL

(Utilisation d'une traversée de mur ED et d'une grille extérieure EG)

Enlever la grille intérieure du ventilateur à l'aide d'un tournevis. Introduire délicatement la lame du tournevis de manière à libérer la lamelle plastique puis incliner pour ôter la grille.

Reboucher les trous autour du tuyau à l'intérieur et à l'extérieur du mur avec le matériel de votre choix. Veiller à ce que la traversée de mur reste bien circulaire et que les trous de fixation soient bien placés à l'horizontal.

Remplacer la grille intérieure du ventilateur en veillant à ce qu'aucun fil ne soit coincé.

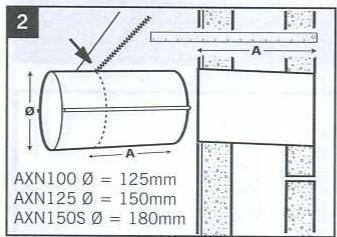

Couper la traverse de mur ED à dimension.

En veillant au libre fonctionnement du clapet anti-retour, fixer solidement le ventilateur dans les troughs prévus à cet effet (vis n°8). Le câble électrique doit être amené à l'endroit ad hoc (voir schémas électriques). Raccorder le ventilateur.

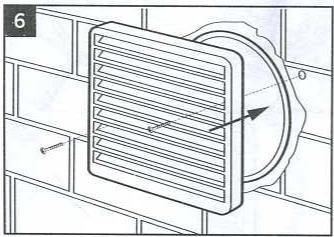

Fixer avec des vis adéquates la grille extérieure sur la travéesse de mur.

• Nous vous remercions de votre achat et vous invitons à suivre attentivement les instructions d'installation de manière à garantir un fonctionnement optimal et durable de votre ventilateur.
• Vous devrez être très vigilant si vous installez un ventilateur dans un local où est également placé un appareil à combustion du type chaffeur-eau, chaudière, poêle, etc.. Assurez-vous que l'entrée d'air de compensation est suffisante dans le local pour garantir la ventilation d'une part, la bonne combustion et l'évacuation des gaz brûlés d'autre part. Le ventilateur ne peut être placé à un endroit où il est soumis à une source de chaleur directe supérieure à 40°C.

Montage plafond

Enlever la grille intérieure du ventilateur à l'aide d'un tournevis. Introduire délicatement la lame du tournevis de manière à libérer la lamelle plastique puis incliner pour ôter la grille.

Pratiquer une ouverture dans le plafond pour le ventilateur et le câble électrique.

Fixer solidement le ventilateur au plafond au moyen de vis en s'assurant que les deux parties du clapet anti-retour ont été enlevées du ventilateur. Raccorder le ventilateur (voir schémas électriques).

Placer le flexible sur l'extrémité libre du ventilateur.

Lorsque you instalze un ventilateur dans un mur, veillez, avant tout percement, a verifier I'absence de cables electriques ou de tuyaux a l'endroit choisi. Nous vous recommendans de placer le ventilateur a une hauteur moyenne de 1,8 m. Veiliez à laisser un espace libre de 75mm minimum qui permette le démontage de la grille interieure. - Instructions de nettoyage: Veillez à toujours couper l'alimentation électrique du ventilateur avant toute manipulation et opération de nettoyage. Vous pouvez netoyer la grille interieure en la frrottant avec un chiffon humide en veillant à ne pas faire entrez d'eau dans le ventilateur.

Fixer le flexible hermétiquement par un collier de serrage. Pour obtenir un résultat satisfaisant, limiter la longueur du flexible à:

AXN100 & AXN125: 3m

AXN150S: 10m

Pour les modèles de ventilateur concerné, détacher et ôter la cordelette fixée sur l'interrupteur.

Remplacement de la grille intérieure du ventilateur en veillant à ce qu'aucun fil ne soit coincé. - (8-9)

Cablages

Avant de commencer le raccordement, ôter au moyen d'une pince le couvercle de sécurité qui se trouve au centre de l'appareil et qui coiffe le circuit imprimé. Après le raccordement, replacez le couvercle de sécurité dans son emboitement d'origine. Si vous utilisez du câble électrique couple sans autre fixation valable, utilisez l'attache et les vis fournies avec le ventilateur.

Pour les ventilateurs SV (basse tension 12 volts) : longueur maximale du câble entre le ventilateur et le transfo :

0.75mm^2:2,3m

1mm² :3m

1.5mm² :4,5m

Schemas electriques

Les raccordements électriques doivent être réalisés par un électricien qualifié selon les normes européennes et locales en vigueur. ATTENTION: couper toute alimentation électrique avant le raccordement.

Les ventilateurs AXN ont une double isolation et ne doivent donc pas impérativement être raccordés à la terre. - Les ventilateurs AXN doivent être raccordés via un interrupteur bi-polaire ayant une séparation de contact de 3mm minimum. Lorsqu'ils sont raccordés à un circuit d'éclairage de 5 amperes maximum, un fusible local n'est pas indispensable.

Taille de câblage: 2 ou 3 fils en 1.5mm²

AXN100SVB Ventilateur SV 12 volts Raccordement externe pour vent. avec cordelette

AXN100SVT & AXN100 SVHT Ventilateurs Raccordement en parallèle sur l'échappement avec ou sans cordelette

Ventilateurs execution SV (12 VOLT) uniquement

Oter le couvercle du bornier électrique. Faites toutes les connexions comme indiquées. Le câble d'alimentation doit être fixé au mur suivant les normes en vigueur.

Le transfo doit être installé hors de la zone de sécurité prescrite par la loi et, dans tous les cas, hors d'atteinte d'une personne prenant un bain ou une douche, ou utilisant de l'eau. Il ne peut être aspergé d'eau ni soumis à une source de chaleur directe supérieure à 40°C.

Un seul ventilateur par transfo. Aucun autre appareil ne peut y être raccordé.

ATTENTION: couper toute alimentation électrique avant le raccordement.

1. Enlever la grille intérieure du ventilateur à l'aide d'un tournevis.
2. La minuterie est préréglée mais le réglage peut être modifié. À e temps de fonctionnement. La sonde d'humidité est préréglée mais le réglage peut être modifié.
3. A l'aide d'un tournevis, tourner dans le sens des aiguilles d'une montre pour augmenter la sensibilité de la sonde, dans le sens inverse pour diminuer la sensibilité de la sonde.

Pour nettoyer ou demonter le ventilateur

Enlever la grille intérieure. Le ventilateur et la grille peuvent être nettoyés au moyen d'un chiffon humide, au besoin avec l'aide d'un peu de détergent (type vaisselle). - En aucun cas, immerger le ventilateur. - Après nettoyage, replacez la grille du ventilateur au bon emplacement.

ATTENTION: couper toute alimentation avant le nettoyage ou le démontage.

Ne jamais utiliser solvants pour nettoyer le ventilateur.
