Type de produit	Enceinte active 15 pouces
Caractéristiques techniques principales	Amplification intégrée, réponse en fréquence de 40 Hz à 20 kHz
Alimentation électrique	AC 120V / 60Hz
Dimensions approximatives	37,5 cm x 30 cm x 60 cm
Poids	18 kg
Compatibilités	Compatible avec divers systèmes de sonorisation et équipements audio
Puissance	400 Watts RMS, 800 Watts Peak
Fonctions principales	Entrées XLR, TRS, et RCA, contrôle de volume, égaliseur intégré
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité
Informations générales utiles	Idéale pour les concerts, événements en plein air, et installations fixes

FOIRE AUX QUESTIONS - YX15P YORKVILLE

Comment puis-je résoudre le problème de son faible volume sur le YORKVILLE YX15P ?

Vérifiez d'abord que le niveau de volume est correctement réglé sur l'appareil et sur la source audio. Assurez-vous également que le câble audio est en bon état et correctement connecté.

Que faire si mon YORKVILLE YX15P ne s'allume pas ?

Vérifiez que l'appareil est bien branché à une prise fonctionnelle. Testez avec d'autres appareils électriques pour vous assurer que la prise fonctionne. Si l'appareil ne s'allume toujours pas, vérifiez le fusible interne.

Comment puis-je réduire la résonance sur le YORKVILLE YX15P ?

Essayez de repositionner l'enceinte pour éviter les zones de résonance dans la pièce. Vous pouvez également ajuster les réglages d'égalisation pour atténuer les fréquences problématiques.

Quelles sont les étapes pour nettoyer mon YORKVILLE YX15P ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez les produits chimiques agressifs. Pour le grill, utilisez un aspirateur à faible puissance pour enlever la poussière.

Comment puis-je connecter plusieurs YORKVILLE YX15P ensemble ?

Utilisez des câbles XLR pour la connexion en chaîne. Connectez la sortie de la première enceinte à l'entrée de la deuxième. Répétez ce processus pour ajouter plus d'enceintes.

Mon YORKVILLE YX15P produit des bruits de fond. Que faire ?

Vérifiez si les câbles sont correctement connectés et en bon état. Éloignez les câbles d'alimentation des câbles audio pour éviter les interférences. Si le problème persiste, testez avec une autre source audio.

Comment puis-je régler l'égaliseur sur le YORKVILLE YX15P ?

Utilisez les commandes d'égalisation situées sur l'arrière de l'enceinte pour ajuster les niveaux des basses, médiums et aigus selon vos préférences et l'acoustique de la pièce.

Y a-t-il des précautions à prendre lors de l'utilisation du YORKVILLE YX15P en extérieur ?

Assurez-vous que l'enceinte est protégée de l'humidité et des intempéries. Utilisez un parasol ou une housse de protection pour éviter les dommages causés par l'eau ou la chaleur excessive.

MODE D'EMPLOI YX15P YORKVILLE

Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'un « voltage dangereux » non-isolated à proximité de l'enceinte du produit qui pourrait être d'ampleur suffisante pour présenter un risque électrique.

RISK OF ELECTRIC SHOCK

DO NOT OPEN

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la maintenance de cet appareil.

Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE GHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE

REPARABLE PAR L'UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE POUR LENTRETIENT

Veuillez Lire le Manuel: Il contient des informations qui devraient être comprises avant l'opération de suage. Conservez. Gardez S. V. P. ces instructions pour consultations ultérieures et observez tous les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boîte au cas où l'appareil avait été retourné pour réparation.

Avertissement: Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'eau!

Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celle qui seront:

Alimentation

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser ce appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I devrait être raccordé à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lorsqu'une prise de branchement ou un coupleur d'appareils est utilisée comme dispositif de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommendés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recompondés par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant.

Note: L'utilisation prolongée des écouteurs à un volume élevé peut

avoir des conséquences néfastes sur la santé sur vos oreilles.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez que l'appareil est fourni de la propre ventilation. Ne procedez pas à l'installation près de source de chaleur tels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation

Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lames dont une plus large que l'autre. Une prise avec tige de mise à la masse dispose de deux lames en plus d'une troisième tige qui connecte à la masse. La lame plus large ou la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si elle n'est pas conscience pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un electricien pour faire remplaçier la prise murale. Évitez d'endommager le cordon d'alimentation. Protegez le cordon d'alimentation. Assurez-vous qu'on ne marche pas dessus et qu'on ne le pince pas en particulier aux prises. N'UTILISZE PAS L'APPAREIL si le cordon d'alimentation est endommagé. Pour débrancher complètement cet apparéil de l'alimentation CA principale, déconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'appareil doit demeur pleinement fonctionnel.

Débranche cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service

Consultez un technicien qualifié pour l'entretien de votre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque façon que ce soit. Par exemple si le cordon d'alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide qui a été renversé à l'intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.

YX15P - enceinte active de haut-parleur - 200W, 12 pouces / 1 pouce

La YX15P offre la meilleure valeur en ce qui concerne les enceintes actives avec HP de 12 pouces et pavillon. L'enceinte est de la même conception que l'enceinte passive NX250 qui a déjà fait ses preuves. Les deux enceintes utilisent aussi les mêmes composantes robustes de haut-parleurs. Le module de bi-amplification de 200-watts est équipé du minimum de contrôle offrant toute une polyvalence maximale. La YX15P sera la solution idéale pour une grande variété d'applications.

Grâce à son égalisateur à 3 bandes, son entrée symétrique de type XLR pour microphone et une entrée ligne XLR / PBM 1/4-pouce symétrique de type combi-jack au module d'amplification de puissance, la YX15P peut facilement être raccordée à n'importe quelle source. Son égalisateur permet en plus d'équilibrer la tonalité pour un rendu optimum dans la salle. Une sortie ligne symétrique XLR permet le branchement de multiples NX250 raccordés ensemble pour utilisation en disposition circulaire ou pour distribution facile dans une grande salle lorsque utilisé comme enceinte "repeater".

L'amplificateur pour pavillon/tweeter utilise une technologie à deux étages de classe A/B. Cela permet au pavillon de reproduire des transitoires claires, offrant du même coup une reproduction équilibrée avec le niveau de sortie élevé du haut-parleur de graves. L'amplificateur pour woofer, ou fréquences graves, utilise une technologie de classe H à deux étages. Cela permet d'obtenir une conception légère, une amplification plus efficace avec une plus grande extension dynamique (et une température d'opération réduite.) Chaque amplificateur est équipé de son propre limiteur pour aider à prévenir la distorsion causée par l'écrêtage.

L'enceinte de la YX15P, comme toutes les enceintes de la série NX, a été conçue pour offrir une polyvalence optimale. Le boîtier en forme trapézoidal est idéal pour l'assemblage en disposition circulaire ou pour utilisation comme enceinte de retour (avec entrées et contrôle bien protégé.) La YX15P peut facilement être utilisée dans n'importe quelle orientation, près des murs, sur le plancher et en disposition circulaire rapprochée dans les installations à multiples enceintes. Un grand soin a été apporté lors de la conception des composantes pour réduire la production de chaleur.

Caracteristiques

• Format d'enceinte à double utilisé pour applications pleine bande ou retour de scène. Reproduction ultra-claire à travers toute la gamme de fréquences.
• Module haute technologie d'amplification de puissance de 200 watts léger et à haute efficacité
• Entrées combi-jack XLR/1/4-pouce PBM Sortie XLR pour faciliter les raccordements
• Entrée directe pour microphone avec contrôle de niveau
• Contrôles d'égalisateur général à trois bandes
• Woofer de 12 pouces avec aimant en céramique Driver haute qualité de 1 pouce pour fréquences aiguës Grille robuste de pleine grandeur Panneau encastré

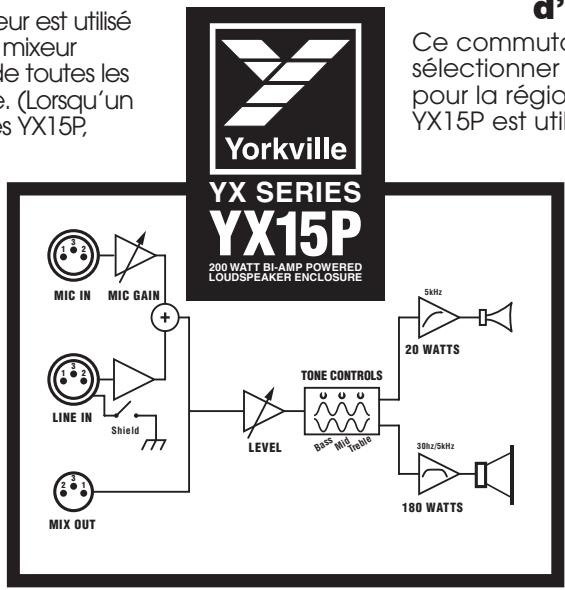

Entrée microphone

L'entrée symétrique XLR pour microphone peut être utilisée avec tous les microphones dynamiques.

Entrée ligne

L'entrée symétrique combi-jack XLR/1/4-pouce peut être utilisée avec n'importe quelle source de niveau ligne comme lecteur CD ou instrument électronique avec sortie ligne. Il est toujours recommandé d'utiliser des sources symétriques. Cela aidera à prévenir les risques de bruits et bourdonnements associés aux raccordements asymétriques, en particulier si le câble est long ou si la source est branchée à une alimentation CA séparée. Contrairement à l'entrée pour microphone, l'entrée ligne n'est pas équipée

d'un contrôle de niveau. Donc, une connexion simultanée à l'entrée ligne et à l'entrée pour microphone n'est pas recommandée.

Sortie mix

Cette sortie ligne est prévue pour permettre l'opération avec de multiples enceintes YX15P, à partir d'une seule source. Elle devrait être raccordée à l'entrée ligne de la prochaine YX15P dans l'ensemble. Lorsque vous raccordez plusieurs enceintes YX15P, la dernière YX15P de la chaîne devrait être éteinte en premier (et allumée en dernier.) Chaque YX15P devrait être éteinte ou allumée avant la YX15P précédente dans la chaîne. Cela éliminera les bruits lorsque la YX15P est mise en marche ou quand elle est éteinte.

Contrôle de gain pour microphone

Le contrôle de niveau pour microphone ajuste le niveau du microphone de l'enceinte. Il ajuste aussi le niveau du microphone pour toutes les enceintes YX15P dans une chaîne (lors d'opération à multiple YX15P.) Le contrôle de niveau principal devrait être réglé au maximum lorsqu'un microphone est utilisé.

Contrôle de niveau

Le niveau de contrôle principal règle le niveau de tous les sons provenant de l'enceinte YX15P.

Contrairement au contrôle de gain pour microphone, ce contrôle n'affecte pas le signal présent à la Sortie Mix. Dans les systèmes utilisant de multiples enceintes YX15P, le contrôle de niveau sur chaque cabinet règle le niveau pour ce cabinet. Lorsque utilisé avec un microphone branché à une enceinte YX15P au début de la chaîne, le contrôle de niveau devrait normalement être réglé au maximum à moins qu'il soit désirable qu'une enceinte soit réglée à un niveau moindre que les autres. Lorsqu'une source de niveau ligne est utilisée, le contrôle de niveau règle le volume pour l'enceinte. S'il y a plusieurs enceintes YX15P dans un système, il est nécessaire de régler les niveaux sur

chaque enceinte. Si un mixeur est utilisé pour source niveau ligne, le mixeur devrait contrôler le niveau de toutes les enceintes YX15P du système. (Lorsqu'un mixeur entraîne les enceintes YX15P,

le contrôle de niveau devrait être réglé au maximum.) Dans un système à multiples enceintes YX15P, il peut être désirable de réduire le niveau du contrôle de volume de certaines enceintes (dans le cas où il serait désirable que certaines enceintes opèrent à un volume moins élevé que les autres.)

Contrôles pour agrès, médianes et graves

Ces contrôles affectent tous les sons provenant de l'enceinte YX15P. Ils n'affectent toutefois pas le signal présent à la sortie Mix. Dans un système à multiples enceintes, il est nécessaire d'ajuster les contrôles de graves, médianes et aigus individuellement sur chaque enceinte.

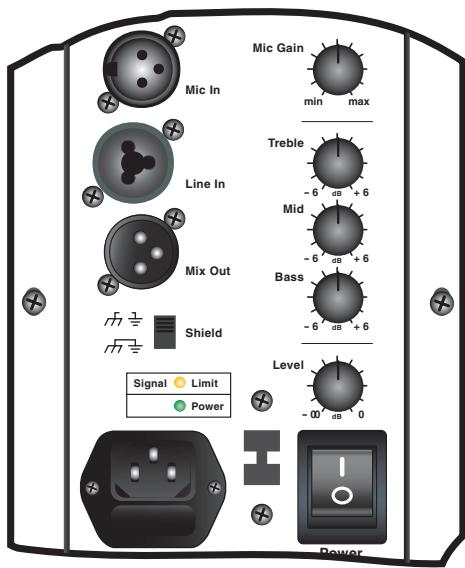

DEL signal / limite

Cette DEL à double action s'illumine en vert quand un signal est présent et en rouge quand le limiteur est activé.

Commutateur de bouclier (shield switch)

Le commutateur de bouclier déconnecte la connexion de mise à la masse de la prise d'entrée ligne. Cela peut, dans certains cas, aider à prévenir les bruits et bourdonnements.

Commutateur et DEL d'alimentation

Le commutateur d'alimentation allume et éteint l'appareil. La DEL verte s'illumine lorsque l'appareil est mis en marche et elle indique du même coup le bon fonctionnement du fusible.

Commutateur de sélection d'alimentation

Ce commutateur vous permet de sélectionner l'alimentation ajustée pour la région dans laquelle l'enceinte YX15P est utilisée. L'appareil est réglé

pour 115V lorsque utilisé avec l'alimentation standard en Amérique du Nord. Pour l'opération en Europe, régler le commutateur à la position 230V. En cas de doute en ce qui concerne l'alimentation appropriée, contacter votre revendeur Yorkville local.

YX SERIES YX15P

Type de système 2-Voies

Réponse en Fréquences (Hz +/- 3db) 60 - 20k

Fréquence de coupure (Hz) 1800

Configuration de haut-parleur 15 pouces / 1 pouce

Drivers pour aiguës de 1 pouce, Aimant en céramique, Bobine aluminium de 1.4 pouce

Dispersion pour fréquences aigues (°H x °V) 90 x 40

Drivers pour graves 15 pouces Aimant de céramique

Puissance Totale (Watts) 200

eau de puissance pour Aiguilles (Watts) 201

Type d'amplificateur pour les aigus Classe A/B

Amplificateur de puissance 180

pour les Graves (Watts)

Type d'amplificateur pour les graves Deux étages Classe H

Cordon d'alimentation Oui

Commutateur de mise en marche Oui

Consommation de puissance (typ/max) 120/310 VA

Entrées 2

Entrées - 1/4 pouce Jacks 1 Ligne / 1 Mic (XLR Combi jacks)

Sensibilité d'entrée (Vrms Sinusoidal) +4dBv / 1.23V

Contrôles du mixeur Gain pour microphone

Gain Entrée Ligne

Graves / Médianes / Aiguës

Contrôles de Niveau Volume Principal

Limiteur Oui

DEL indicatrices Alimentation, Activité/Limite

Pieds Oui

Poignée 2 (Côté)

Adaptateur pour montage sur pôle Oui

(1 3/8-pouce-3,5cm)

Matériaux de construction Contreplaqué

Grille Métal Perforé

Dimensions (PLH x L arrête, pouces) 15.5 x 19.25 x 27 x 7.5

Dimensions (PLH x L arrête, cm) 29.25 x 48.9 x 68.75 x 19

Poids (livres / kg) 51 / 23.1

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), retoumez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
